Колонковые наборы ССК-Wire-Line: AWL/AQ, BWL/BQ, NWL/NQ, HWL/HQ, PWL/PQ

Позволяют осуществлять колонковое бурение с отбором керна в породах различной крепости. Керн породы заходит в керноприёмную трубу (внутреннюю), которая на тросе посредством лебёдки поднимается на поверхность для извлечения керна и опускается обратно на забой. При этом буровая колонна и колонковая труба с навинченной на неё буровой коронкой остаются в скважине.

Технические характеристики




Тип колонкового набора	AWL	BWL	NWL	HWL	PWL



Коронка	Наружный диаметр, мм.	47, 60	59, 50	75, 30	95, 60	122, 30

Внутренний диаметр (диаметр керна), мм	27, 00	36, 40	47, 60	63, 50	84, 84

Расширитель-калибратор	Наружный диаметр, мм.	48, 00	59, 90	75, 70	96, 10	122, 81

Наружная труба	Наружный диаметр, мм.	46, 00	57, 20	73, 00	92, 10	117, 60

Внутренний диаметр, мм	36, 50	46, 00	60, 30	77, 80	103, 00

Внутренняя труба	Наружный диаметр, мм.	32, 50	42, 90	55, 60	73, 00	95, 20

Внутренний диаметр, мм	28, 60	38, 10	50, 00	66, 70	88, 70

Длинна~, мм.	1500/3000	1500/3000	1500/3000	1500/3000	1500/3000	1500/3000

Стандартное оснащение буровой установки Bauer BG 36

Привод вращения KDK 367 S (константный редуктор)
Главная лебедка с гидравлическим управлением свободного хода
Главная и вспомогательная лебедка с канавками специальной формы
Концевые выключатели подъема для главной и вспомогательной лебедки
Вертлюг главного каната
Подача быстро/медленно
Поворотная точка крепления главного и вспомогательного каната
Транспортные опоры для верхних и нижних секций мачты

Измерительные приборы и система управления

PLC-процессор для всех функций с электрическим управлением
B-TRONIC 3.1: Электронный мониторинг, контроль и система визуализации
Дополнительный монитор с диагностическими функциями и индикацией давления в насосе
Индикация сообщения о неисправностях
Аварийное управление буровой установкой (основные функции)
Измерение наклона мачты по осям x/y (индикация цифровая/аналоговая)
Автоматика мачты (автоматическая установка в вертикальное положение)
Главная лебедка с электронным измерением усилия на канате
Вспомогательная лебедка с гидравлическим измерение усилия на канате
Измерение глубины на главной лебедке
Измерение гидравлической нагрузки на вспомогательном канате
Функция центрирования поворота на главной лебедке
Устройство измерения скорости на приводе вращения
Предотвращение провисания каната на главной лебедке
Настройка давления главной лебёдки
Система управления Келли главной лебёдки
Система контроля извлечения инструмента.

Управление пиковым энергорасходом – резерв энергии для максимальных нагрузок

Используя резервную мощность аккумуляторов во время пиковых нагрузок при бурении, интеллектуальная система управления питанием буровой установки позволит обеспечить непрерывно возрастающие потребности производительности, несмотря на ограниченные ресурсы подземных электросетей.

3 способа качественного улучшения производства с Sandvik DD422iE:

Снижение общих выбросов твердых частиц дизельного топлива, оксидов азота (NOx) и двуокиси углерода в ваших горных выработках, улучшение условий рабочего пространства для горняков.
Зарядка аккумуляторов во время обычных буровых циклов и перемещения вниз по склону.
Улучшенные показатели бурения благодаря системе активной энергокомпенсации

ПРОЧИЙ БУРОВОЙ ИНСТРУМЕНТ

Компания «ВНИИБТ-Буровой инструмент» является одним из ведущих российских производителей и поставщиков современного бурового инструмента..
Скачать каталог

В настоящее время мы предлагаем следующий ассортимент выпускаемой продукции:

керноприёмные устройства;
гидравлические ударные механизмы;
пакеры двухступенчатого и манжетного цементирования ПДМ;
передвижные центраторы забойного двигателя;
амортизаторы наддолотные АН1;
вырезающие устройства;
элементы компоновки бурильных колонн;
инструмент для ликвидации аварий.

«Недра» – для неосложнённых условий бурения скважин;
«Кембрий» – для условий бурения в рыхлых слабосцементированных и трещиноватых горных породах;
«Силур» – для бурения в осложнённых осыпями и обвалами условиях;
«Тенгиз» – для бурения в условиях, осложнённых нефтегазопроявлениями и поглощениями промывочной жидкости в породах с высокими коллекторскими свойствами.

Все керноприёмные устройства в зависимости от диаметра применяемой бурильной головки комплектуются по желанию заказчика центраторами, которые могут быть изготовлены с прямыми или спиральными лопастями. Керноприёмные устройства выпускаются как в односекционном, так и в двух- и трёхсекционном исполнении.

Керноприёмные устройства обладают долгим сроком службы, специальная обработка корпуса снижает интенсивность износа. За счёт особой конструкции устройства (требуемый зазор между башмаком кернователя и бурильной головки достигается без извлечения керноприёмника и его подвески) обеспечивается существенная экономия времени, повышается безопасность работы персонала.
Гидравлические ударные механизмы предназначены для ликвидации прихватов инструмента при бурении глубоких нефтяных и газовых скважин единичными ударами. Интенсивность ударной нагрузки регулируется бурильщиком, механизм может работать как при наличии, так и при отсутствии циркуляции бурового раствора.
Пакер двухступенчатого и манжетного цементирования ПДМ обеспечивает двухступенчатое и манжетное цементирование скважины с созданием герметичной перемычки в заколонном пространстве над поглощающими или проявляющими пластами. Разработан размерный ряд пакеров на эксплуатационные обсадные колонны: 140, 145, 168, 178.
Передвижные центраторы забойного двигателя предназначены для установки на корпусе забойного двигателя, используются для управления зенитным углом скважины со стабилизацией азимута. Простота конструкции, минимум деталей, большая площадь контактной поверхности цанги обеспечивает удобство манипуляций с центратором.
Наддолотный амортизатор применяется для уменьшения ударной нагрузки на долото, рассчитан на эффективную работу при любом сочетании нагрузки на долото, перепаде давления на долоте, плотности бурового раствора или глубины скважины. На нём не сказывается сила закрытия гидростатического давления в стволе скважины или сила действия перепада давления.
Вырезающие устройства применяются для вырезания участков обсадных колонн с целью забуривания нового ствола, вскрытия вышележащего пласта, обрезки труб, выполнения изоляционных работ и т.д.

Также мы предлагаем элементы компоновки бурильных колонн, включая:

центраторы забойного двигателя;
центраторы долота;
калибраторы со спиральными и прямыми лопастями;
безопасные переводники БП (РК);
переводники безопасные противоаварийные ПБП;
утяжелённые бурильные трубы;
утяжелённые бурильные трубы со спиральными канавками;
скребки гидромеханические;
скребки механические СМ;
скребки колонные раздвижные;
шламоуловители.

В настоящее время предприятие производит и реализует широкий ассортимент инструмента для ликвидации аварий:

печати универсальные;
печати свинцовые;
печати объёмные универсальные;
метчики типов МБУ, МЭУ;
метчики типов МСЗ, МЭС;
колокола ловильные типа К;
колокола ловильные сквозные типа КС;
фрезеры забойные ФЗ;
фрезеры кольцевые ФК;
фрезеры колонные конусные ФКК.

Буровое оборудование Enteco E400

В комплект оснащения Enteco E400 входит навесное буровое оборудование:
Комплект для буровых свай R180
Комплект шнека для устройства буровых свай по методу НПШ (CFA)
Комплект для вытеснения грунта — специальная буровая головка, раскатчик грунта, позволяющий выполнять скважины без выемки грунта с одновременным уплотнением стенок скважин.

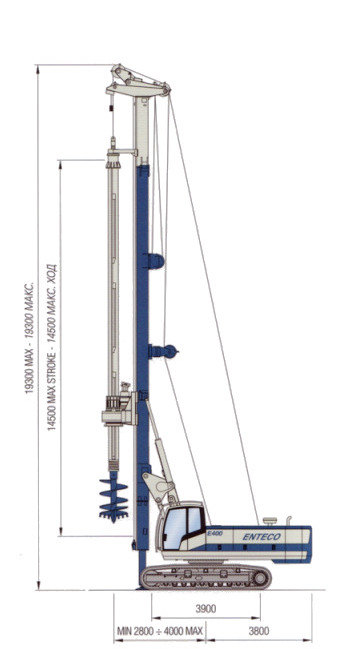

Шнековая буровая установка для свай Enteco E400 способна быстро переходить от бурения свай к шнековому бурению и вытеснению грунта. В переоборудовании установки нет необходимости, кроме замены инструмента с соответствующими штангами и удлинителями шнека. Благодаря такому буровому оборудованию оператор за несколько минут, прямо на стройплощадке может перейти с одной техники бурения на другую со значительной экономией затрат на переоборудование и перевозку.

Технические данные

Привод-вращатель Enteco R180
Макс. вращающий момент	180 кНм
Макс. скорость бурения	45 об/мин
Скорость выкручивания	170 об/мин
Спускоподъемные механизмы	Цилиндр	Лебедка
Макс. усилие извлечения	200 кН	120 кН
Макс. усилие вдавливания	150 кН	120 кН
Ход	4500 мм	14500 мм
Вес в рабочем снаряжении	46-52 тонн

Буровое оборудование

Буронабивное оборудование R180
Диаметр бурения (бур перед мачтой)	1600 мм
Диаметр бурения (бур под мачтой)	2000 мм
Спускоподъемный цилиндр
Келли-штанга замкового типа	Длина (мм)	Высота от земли (мм)	Макс. глубина бурения (м)
4×9 м	9000	4700	32
4×12 м	12000	2850	44
Келли-штанга фрикционного типа	Длина (мм)	Высота от земли (мм)	Макс. глубина бурения (м)
5×9 м	9000	4700	40
5×12 м	12000	2850	54

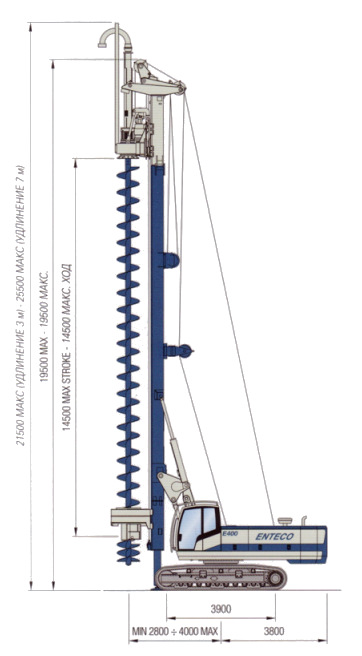

Непрерывный шнековый бур CFA180
Диаметр бурения	400*1000 мм
Макс. глубина	21500 мм
Макс. глубина с вращающимся буровым очистителем	20500 мм
Макс. усилие извлечения	615 кН
Макс. усилие вдавливания	120 кН

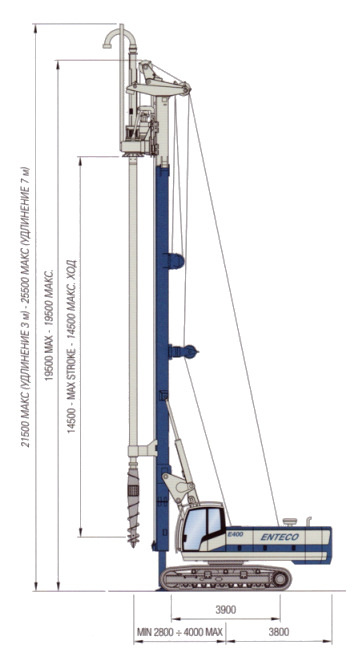

Оборудование для бурения с выемкой грунта SP180
Диаметр бурения	50-600 мм
Макс. глубина	21000 мм
Макс. усилие вдавливания	120 кН

Спецификация базовой установки

Гусеничная база
Наружная ширина гусениц	2550-4000 мм
Ширина трака	700 мм
Скорость движения	2,1 км/ч
Дизельный двигатель
Тип	CATERPILLAR C9 ACERT
Макс. мощность	280/375 кВт/л.с.
Расчетная мощность	261/350 кВт/л.с.
Шумоизолированный моторный отсек
Емкость топливного бака	400 л
Основная лебедка
Макс. усилие натяжения на 1-ом слое	165 кН
Макс. скорость	90 м/мин
Устройство свободного падения	по заказу
Вспомогательная лебедка
Макс. усилие натяжения на 1-ом слое	70 кН
Макс. скорость	80 м/мин
Емкость барабана	70 м
Устройство свободного падения	по заказу

Некоторые типы породоразрушающего инструмента для комплексов ССК-Wire-Line.

Коронка алмазная импрегнированная, изготовленная из качественных синтетических алмазов. Выпускается “прямого” и “W-образного” профиля. Выпускается семь типов матриц различной высоты: М1- М7 для бурения пород, различных по крепости и абразивности от средне- крепких до крепчайших и от неабразивных до сильно абразивных. Прекрасно подходят для высокооборотного производительного колонкового бурения.

	ТИПЫ МАТРИЦЫ ИМПРЕГНИРОВАННЫХ КОРОНОК И ХАРАКТЕРИСТИКИ БУРИМЫХ ГОРНЫХ ПОРОД
Тип матрицы	M-1	M-2	M-3	M-4	M-5	M-6	M-7
Область применения	Крепчайшие, неабразивные, гомогенные,	Крепкие , неабразивные, гомогенные, монолитные, мелкозернистые	Крепкие , неабразивные, гомогенные, средне-зернистые, низко- и средне-трещиноватые	Крепкие, средне- абразивные, средне-трещиноватые, средне- зернистые	Породы средней крепости, абразивные и трещиноватые	Породы средней крепости, сильно абразивные и трещиноватые	Породы средней крепости, сильно абразивные и сильно трещиноватые

Коронки алмазные однослойные применяются для колонкового бурения пород различных по крепости и абразивности. Однослойные коронки с различной крупностью зерна (8-10, 10, 10-15, 20-25, 30-40, 40-60 и 60-80 шт./кар.) отлично подходят для бурения некрепких пород, пород средней крепости и крепких. Имеют различные профили: “полусфера”, “полная сфера”, “ступенчатая” и т.д.

Однослойные расширители-калибраторы предназначены для калибровки и обеспечения цилиндричности скважины. Выпускаются “прямого” и спирального профиля.

Твердосплваные коронки типа CARBOTEC, изготовленные из твердосплавных (“ВК” карбид вольфрама) спёков-конгломератов размером от 2 до 6 мм. на медно-никелевой матрице, предназначены для бурения некрепких пород – пород средней крепости до сильно абразивных.

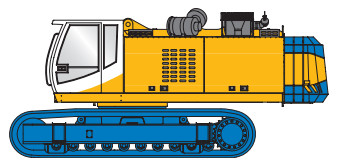

Базовая машина BS 80

Двигатель	CAT C15
Номинальная мощность ISO 3046-1	354 кВт @ 1800 об/мин.
Бак дизельного топлива	800 л
Температура окружающей среды при полной нагрузке	до 45°C
Уровень звукового давления в кабине	78 дБ(A)
Гидравлическая система
Гидравлическая мощность (измеряется на распределительном блоке силовой вращающейся головки)	277 кВт
Гидравлическое давление	320 бар
Объем гидравлического бака	900 л
Самоходное шасси (телескопический ходовой механизм)	UW 110
Класс ходового механизма	B 7
Ширина колеи (вдвин./выдвин.)	2.600 / 3.800 мм
Ширина ходового механизма (вдвин./выдвин.)	3.400 / 4.600 мм
Траки гусеничной цепи с 3 грунтозацепами	800 mm
Длина ходового механизма	5.680 мм
Силя тяги эффективн./номинальн.	750 / 885 кН
Cкорость движения	1,3 км/ч

Транспортировка

Приведённые на схеме веса — это приблизительные значения, дополнительное оборудование (опции) могут изменять общий вес.

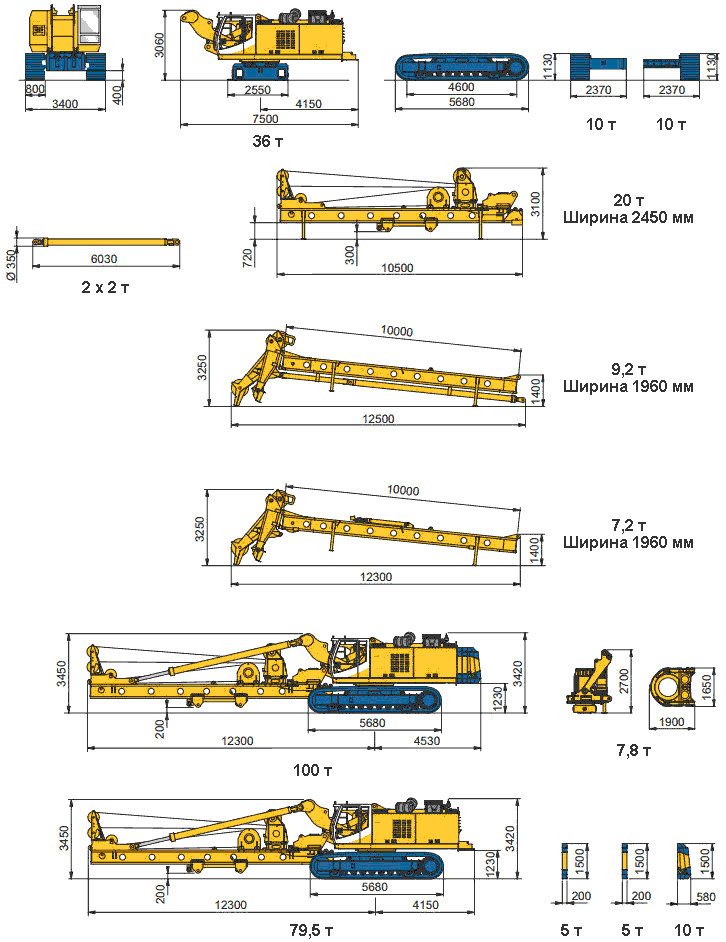

Транспортные данные буровой установки BG 36

Данные представлены в порядке ознакомления. Конкретную информацию можно уточнить у специалистов компании БЕСТ-СТРОЙ.

Компания БЕСТ-СТРОЙ (Москва) сдаёт в аренду буровую установку Bauer BG 36 в любой регион России. Условия и стоимость аренды узнайте по телефону или отправьте заявку.
