Как подключить датчик

Чтобы подключить датчик движения для включения звука или света, в теории не требуется никаких определенных навыков, Вам нужно просто соединить соответствующие провода проводки и сигнализатора. Для того, чтобы все выглядело красиво, используется специальная распределительная коробка. Для каждого устройства своя инструкция, к тому же нужно помнить, что датчик лучше всего располагать в месте, где его сигнализаторы не будут раздражаться от посторонних сигналов.

Советы по установке приборов:

Проводные датчики нуждаются в очень серьезном отношении к выбору места установки. Дело в том, что специалисты не рекомендуют часто переносить приборы (только если они не беспроводные), поэтому лучше сразу продумать все «за» и «против» выбранного размещения;
Желательно все же установить отдельный выключатель. Можно сделать так, чтобы оба приспособления работали независимо друг от друга. Тогда для выключения света в определенных ситуациях можно будет пользоваться привычным способом;
В квартирах с дизайнерским интерьером можно установить в угол врезной сигнализатор. Это очень удобная вещь: его не заденешь в спешке сумкой, и он отлично вписывается в евроремонт;
Перед покупкой прибора проконсультируйтесь у продавца, какая нужна дальность в Вашей квартире, подъезде или во дворе и сколько вольт требует устройство. Кроме того, продумайте возможность поставить потолочный прибор. У него хороший диапазон для небольших комнат, и он практически незаметен;
Строго следите за тем, чтобы на датчик не попадали прямые солнечные лучи. Иначе прибор будет работать неправильно и в скором времени может сломаться.

Для более простого монтажа Вам понадобится схема. Поэтому предлагаем ознакомиться с наиболее популярными вариантами:

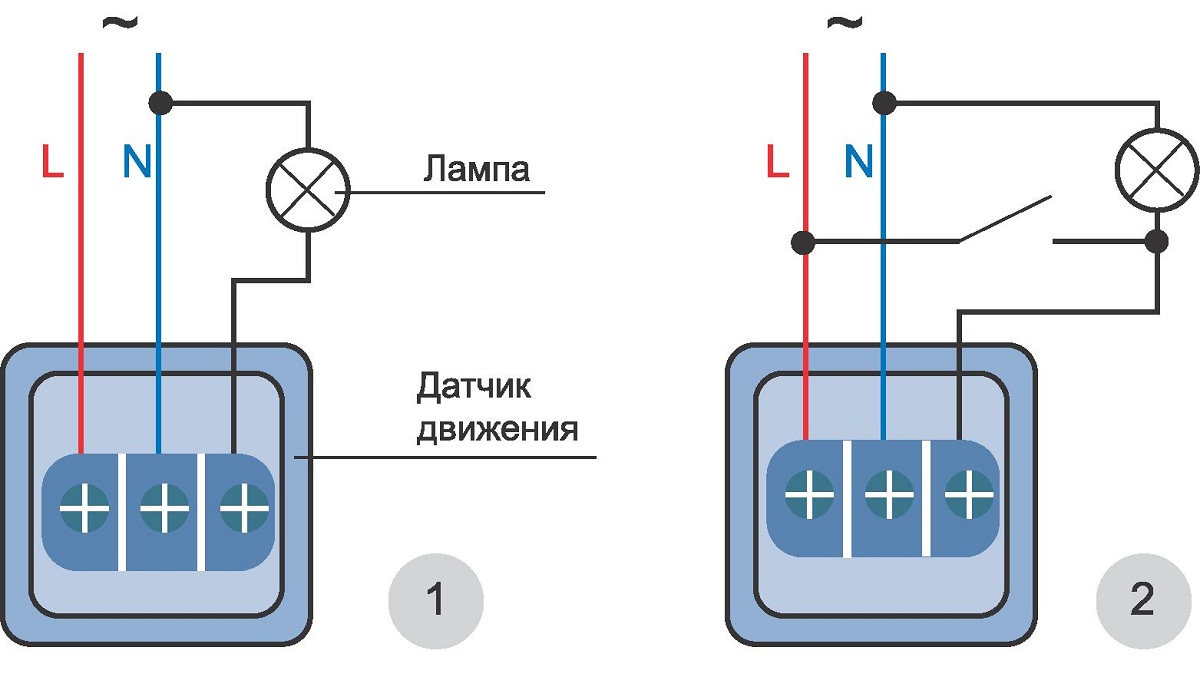

Фото — Схема установки датчика 1Фото — Схема установки датчика 2Фото — Установка датчика с зуммером

Видео: подключение датчика движения к лампочке

Как работает датчик звука для включения света

Принцип работы датчика звука – приём звукового сигнала и преобразование его в переменное напряжение. Звук на который реагирует устройство, может быть любым или определённым (заложенным в памяти устройства).

Сенсорный датчик устройство:

Микрофон;
Усилитель звука;
Подстроечный резистор;
Выводы.

Используемые в датчиках микрофоны бывают двух видов: высокоомные и низкоомные. Высокоомные – переменные эквивалентные конденсаторы, низкоомные – это катушки индуктивности с подвижными магнитами.

Настройки чувствительности позволяют выставить порог «тишины» – все звуки значением ниже этого порога, будут восприниматься как тишина и команды на включение света не будет. В дополнение к этим настройкам, может производиться настройка по уровню освещённости, которая блокирует работу датчика звука при определённом освещении. Также в цепи применяется таймер.

В отличие от других видов, звуковые датчики могут выходить из строя и терять настройки из – за отключения питания и перепадов напряжения – это относится к недорогим представителям. Более дорогие аналоги имеют защиту от перепадов и подключаются к выключателю без обратной связи.

Что бы сберечь время и деньги, обязательно при покупке проверяйте датчики на работоспособность.

Классификация

Существуют различные критерии для группировки датчиков присутствия. К одному из них относится способ регистрации перемещения, в соответствии с которым устройства разделяются на:

датчики звука;
приборы, работающие за счет ультразвука;
датчики, функционирующие при помощи микроволн;
модели, принцип работы которых основан на инфракрасном излучении;
приборы со смешанным принципом работы (комбинированные).

Устройства, определяющие присутствие объекта с помощью звука, работают автоматически. Достаточно хлопка (т. е. не более 50 дБ) для срабатывания такого прибора. Настроить датчик звука можно при помощи кнопок, расположенных на его корпусе, одна из которых отвечает за громкость хлопка, а вторая – за продолжительность периода включения.

Выключение такого прибора возможно не только автоматически, но и при помощи того же хлопка. Как правило, это устройство имеет ограниченную зону реагирования, что лишает удобства его эксплуатацию. Датчики звука с высокой чувствительностью, в свою очередь, реагируют даже на незначительные шорохи. С одной стороны, это можно считать достоинством, так как руки не всегда могут быть свободны для совершения хлопков, а с другой – недостатком, вызванным частыми ложными срабатываниями.

Ультразвуковой прибор состоит из генератора шумовых сигналов и приемника. Как правило, такой датчик присутствия нечасто используется при организации освещения. Микроволновое оборудование в своей основе имеет генератор излучений высокой частоты и приемник отраженных сигналов. Эксплуатируется такой прибор, в основном, в качестве сигнализации, реже — в осветительных приборах. И ультразвуковой, и микроволновой датчики присутствия функционируют за счет эффекта Доплера. Отличаются они только по типу излучений.

Инфракрасное устройство осуществляет свою деятельность благодаря маленьким линзам, являющимися составными частями главной линзы, а также за счет дополнительных электронных элементов. Когда человек попадает в радиус действия датчика, линзы способствуют определению сигнала посредством их сосредоточения на фотоэлементе и плоскости объекта.Во время перемещения человека инфракрасное воздействие на фотоэлемент прекращается, и сигнал исчезает. В случае, если человек переходит в радиус воздействия другой линзы, то теперь уже она оказывает воздействие на фотоэлемент. И так далее, пока человек не покинет зону функционирования устройства.

Приборы с комбинированным принципом работы отличаются тем, что способны уменьшить количество ложных срабатываний. Это обусловлено строением их корпуса, который содержит в себе две системы для регистрации перемещения. Освещение может включиться только в том случае, если приходят в действие оба детектора. Зачастую инфракрасные и микроволновые методы применяют совместно.

Помимо вышеуказанных устройств, можно выделить следующие виды датчиков присутствия:

В зависимости от метода управления прибором:

автоматические модели;
устройство, чье выключение осуществляется в принудительном порядке;
устройства, позволяющие контролировать радиус воздействия;
датчики, функционирующие с помощью ПДУ.

При использовании датчика автоматического включения света оно происходит в случае, если обнаружено перемещение объектов, а выключение – когда объект исчезает. При использовании такого датчика присутствия существует вероятность того, что осветительный прибор может выключиться, даже если человек находится в помещении, просто перестал двигаться. Во избежание данного факта применяется включатель, позволяющий контролировать освещение в принудительном порядке.

В зависимости от способа установки:

встроенные;
накладные;
влагостойкие (применяются как внутри, так и снаружи здания).

Встраиваемые приборы фиксируются при помощи специального отверстия. Накладные модели устанавливаются на стену или потолок дюбелями или саморезами. Уличные устройства имеют высокую степень защиты датчика от внешних условий и повреждений.

Также датчики присутствия различаются по мощности (от 1000 до 2000 Ватт), дальности реагирования (от 8 до 20 метров), радиусу воздействия (от 45о до 360о), разновидности нагрузки (в зависимости от типа используемых ламп: люминесцентных, ламп накаливания или галогенных) и варианту подключения (проходные, контроль которых осуществляется из нескольких точек; и непроходные – контролируются из одной точки).

Замена датчиков

Как я уже писал, есть принципиально 4 вида датчиков с транзисторным выходом, которые подразделяются по внутреннему устройству и схеме включения:

PNP NO
PNP NC
NPN NO
NPN NC

Все эти типы датчиков можно заменить друг на друга, т.е. они взаимозаменяемы.

Это реализуется такими способами:

Переделка устройства инициации – механически меняется конструкция.
Изменение имеющейся схемы включения датчика.
Переключение типа выхода датчика (если имеются такие переключатели на корпусе датчика).
Перепрограммирование программы – изменение активного уровня данного входа, изменение алгоритма программы.

Ниже приведён пример, как можно заменить датчик PNP на NPN, изменив схему подключения:

PNP-NPN схемы взаимозаменяемости. Слева – исходная схема, справа – переделанная.

Понять работу этих схем поможет осознание того факта, что транзистор – это ключевой элемент, который можно представить обычными контактами реле (примеры – ниже, в обозначениях).

Итак, схема слева. Предположим, что тип датчика – НО. Тогда (независимо от типа транзистора на выходе), когда датчик не активен, его выходные “контакты” разомкнуты, и ток через них не протекает. Когда датчик активен, контакты замкнуты, со всеми вытекающими последствиями. Точнее, с протекающим током через эти контакты)). Протекающий ток создает падение напряжения на нагрузке.

Внутренняя нагрузка показана пунктиром неспроста. Этот резистор существует, но его наличие не гарантирует стабильную работу датчика, датчик должен быть подключен к входу контроллера или другой нагрузке. Сопротивление этого входа и является основной нагрузкой.

Так вот, в схеме с PNP выходом при активации напряжение (+V) через открытый транзистор поступает на вход контроллера, и он активизируется. Как того же добиться с выходом NPN?

Смотрим на изменения в схеме справа. Прежде всего, обеспечен режим работы выходного транзистора датчика. Для этого в схему добавлен дополнительный резистор, его сопротивление обычно порядка 5,1 – 10 кОм. Теперь, когда датчик не активен, через дополнительный резистор напряжение (+V) поступает на вход контроллера, и вход контроллера активизируется. Когда датчик активен – на входе контроллера дискретный “0”, поскольку вход контроллера шунтируется открытым NPN транзистором, и почти весь ток дополнительного резистора проходит через этот транзистор.

В данном случае происходит перефазировка работы датчика. Зато датчик работает в режиме, и контроллер получает информацию. В большинстве случаев этого достаточно. Например, в режиме подсчета импульсов – тахометр, или количество заготовок.

Да, не совсем то, что мы хотели, и схемы взаимозаменяемости npn и pnp датчиков не всегда приемлемы.

Как добиться полного функционала? Способ 1 – механически сдвинуть либо переделать металлическую пластинку (активатор). Либо световой промежуток, если речь идёт об оптическом датчике. Способ 2 – перепрограммировать вход контроллера чтобы дискретный “0” был активным состоянием контроллера, а “1” – пассивным. Если под рукой есть ноутбук, то второй способ и быстрее, и проще.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу – подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль – синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) – их соединяем вместе. Все подключение готово, как видите ничего сложного …

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

С чего начать ремонт, если не работает датчик

Данные мои рассуждения и методики относятся не только к конкретному датчику движения, но и к многим электронным устройствам. Например, к датчику освещения, схема которого гораздо проще, но принцип тот же.

1. Проверяем правильность подключения. На данном этапе надо также выяснить, после чего не работает датчик движения, при каких обстоятельствах. Варианты (мозговой штурм):

скачок света,
выключали электричество,
работа строителей,
к соседям приходил электрик,
какой-то запах,
дети крутили,
ударили,
погрызла собака,
соседи затопили,
вчера был ветер,
иногда плохо срабатывал,
и т.д.

На этом этапе уже можно выявить направление, в котором двигаться дальше.

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует ли вообще.

Способ работы и конструкция

Датчики присутствия в зависимости от вида по-разному могут реагировать на наличие движущегося предмета. У любой модели существуют свои плюсы и минусы, но чтобы минимизировать присутствие отрицательных факторов, как правило, делают выбор в пользу комбинированных устройств.

Инфракрасный датчик: принцип работы

Инфракрасные модели для включения света имеют конструкцию из пироэлектрического ИК блока, главной линзы, которая состоит из ряда небольших линз и вспомогательных электронных элементов. Датчики присутствия включаются при возникновении и исчезновение ИК волны на фотоэлементе, где источником является человек. Их принцип работы состоит в следующем:

Во время появления человека в области действия устройства каждая микро линза сосредотачивает инфракрасное излучение на плоскость объекта, а одна определенная – на фотоэлемент, в это время происходит определение сигнала;
Спустя мгновение, по мере передвижения человека, линза завершает фокусирование инфракрасного сигнала на фотоэлементе, потому что имеет определенный участок чувствительности, через область которого человек проходит. В это время сигнал пропадает;
Если человек попадает в область чувствительности следующей линзы, уже она сосредотачивает инфракрасное излучение на фотоэлементе. Данный процесс проходит до тех пор, пока человек не выйдет из области действия оборудования.

Возникновение и исчезновение ИК излучения на фотоэлементах подразумевает то, что в области работы датчика возник перемещающийся предмет, в нашем случае – человек.

Ультразвуковой и микроволновой датчики: способ работы и конструкция

Главные элементы микроволнового устройства – генератор высокочастотных излучений и приемник непосредственно этих излучений, но уже отраженных. Устанавливаются системы, как правило, в охранной системе сигнализации, но также их подсоединяют в осветительную цепь. Ультразвуковое оборудование также имеет конструкцию из генератора шумовых сигналов и приемника, и в осветительных системах применяется довольно редко.

Способ работы этих моделей аналогичен, и происходит с помощью эффекта Доплера. Различие только в типе излучаемых сигналов. Процесс определения передвижения такой:

Генераторы оборудования генерируют конкретные сигналы на своей частоте, которые распространяются в определенном диапазоне;
По степени передвижения человека, сигналы, отражающиеся от него, поступают на приемник иной длины и с иной частотой;
Изменения частоты сигнала определяются приемником.

Комбинированные устройства

Основное достоинство комбинированных устройств, в отличие от других состоит в том, что они в наибольшей степени снижают число ложных включений. В одном корпусе датчика находятся две системы определения передвижения. Свет загорается лишь тогда, когда включаются оба детектора. Самой популярной является объединение инфракрасного и микроволнового способов определения.

Звуковое устройство для включения света

Шумовое устройство включения света подает команду на замыкание цепи освещения во время появления различного рода звуков: шагов, хлопков, открывания дверей, разговоров. В роли приемника шума устанавливается микрофон, преобразовывающий звуковые волны в переменное напряжение. Чувствительность микрофона можно отрегулировать так, чтобы свет загорался лишь по хлопку или при появлении иных звуков.

Применение в туалете

Стоит выделить применение датчика для обнаружения присутствия человека в таком помещении как туалет. Это обусловлено, прежде всего, тем, что выключатель устанавливается зачастую вне пространства данной комнаты. Также использование здесь данного прибора обеспечит не только удобство и комфорт, но и значительно снизит затраты электрической энергии, так как исчезнет риск оставить свет после себя включенным.

Для туалета наиболее подходящим вариантом является инфракрасный датчик для определения перемещения. К основным преимуществам такого устройства можно отнести достаточно небольшие размеры, возможность точных настроек, вменяемую стоимость и абсолютную безопасность для окружающих.

Виды датчиков присутствия

Датчики по способу определения движения в области действия разделяются на:

Ультразвуковые;
Микроволновые;
Инфракрасные;
Комбинированные.

Датчики присутствия, которые лишь воспринимают излучение, называют пассивными, а те, которые воспринимают и излучают сигнал – активными.

Отдельно нужно сказать об акустических или звуковых устройствах. Они дают сигнал на включение освещения, если уровень шума превышает заданный параметр. Их мы рассмотрим немного позже.

По принципу управления датчики можно разделить на:

Системы, которые позволяют регулировать время срабатывания, расстояние для обзора, степени чувствительности и освещенности;
Системы, где есть возможность принудительного включения освещения;
Автоматические.

Автоматические системы присутствия дают команду на включение освещения полностью автоматически при обнаружении перемещающихся предметов и его выключения при исчезновении объекта. Бывают случаи, когда человек, который находится в области видимости датчика, прекратил двигаться (присел на лавку либо просто стоит на одном месте). В данном случае также может быть выключение света датчиком. Чтобы не допустить этих ситуаций в схему соединения датчика включают обычный включатель, с помощью которого человек включает освещение в принудительном режиме.

У многих систем включения света есть возможность изменения показателей их работы. Регулировка устройств для включения освещения происходит при помощи потенциометров, регуляторы которых находятся на дне корпуса. Для регулировки доступны три показателя: время включения, степень чувствительности, а также освещенности.

Степень освещенности устанавливают на такое значение, чтобы устройство срабатывало лишь с наступлением сумерек, в дневное время активность датчика ни к чему.

Изменение степени чувствительности датчика требуется для его точной работы. Чем больше чувствительность устройства, тем чаще он начнет срабатывать на активность движения. Смысл настройки состоит в том, чтобы он реагировал лишь на появление в поле своей видимости человека.

Настройка времени включения требуется для того, чтобы устройство не выключалось спустя 15 секунд, после включения освещения. Показатель времени устанавливают на личное усмотрение – от 2 до 15 минут. Именно столько времени будет гореть освещение после его включения.

По месту установки и типу

Системы внутренней работы, которые бывают закрепленными на кронштейнах или встраиваемыми;
Системы наружной работы, которые также бывают накладные или встраиваемые.

Устройства для внутреннего пользования и на улице по конструкции почти не различаются, только что наружные датчики имеют более высокую защиту корпуса от внешних явлений. Внутри здания системы устанавливают на стенах или потолке. Потолочные устройства присутствия для включения освещения, как и настенный вариант, бывают накладными (в данном случае они закрепляются к поверхности дюбель-гвоздями или саморезами) или встраиваемыми (крепеж этого устройства происходит с помощью специально сделанного отверстия).

Зачастую датчики монтируются в натяжной или навесной потолок. Их способ крепежа, аналогичен способу крепежа точечных светильников. Снаружи, как правило, устанавливают накладные устройства.

Также датчики различаются:

Дальностью обзора – от 7 до 23-ти метров и дальше. Датчики движения для включения света с наибольшим обзором действия, как правило, крепят на улице, в больших помещениях или длинных прихожих. В небольших помещениях устанавливают системы, дальность действия которых находится в диапазоне 7-10 метров;
Мощностью нагрузки, она варьируется в районе от 7 до 2400 Вт. Различные модели устройств рассчитаны на определенную нагрузку

При их выборе предварительно рассчитывают мощность подключенного освещения и обязательно берут это во внимание. Если через время к датчику будут подсоединяться дополнительные приборы, то в схему добавляют или промежуточное реле, или дополнительный датчик

Если мощность подсоединяемых к датчику приборов освещения выше, нежели рассчитанная мощность, то могут выйти из строя выходы реле устройства. В данном случае он нуждается в замене;
Видом подключаемой нагрузки. Это возможны лампы: люминесцентные, накаливания, галогенные на 12 Вольт и галогенные на 220 В с подсоединением с помощью трансформатора;
Углом видимости устройства (45-360 гр.);
Уровнем защиты.

Датчики присутствия для включения света наружные или промышленные обязаны иметь защиту от пыли, повышенной температуры и влаги. Для устройств, которые монтируются внутри офисных административных, жилых объектов, достаточно устройств с минимальной степенью защиты от внешних воздействий.

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени – «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности – «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика – «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Похожие материалы на сайте:

Схема подключения фотореле
Мигает лампа после отключения

Описание и назначение

Датчики звука появились в начале 90-х годов и использовались в системах безопасности. Изначально они прославились низкой чувствительностью и ложными срабатываниями. Современные модели исправили эти недостатки и теперь они очень чувствительные и срабатывают только в подходящий момент.

Нынешние датчики владеют возможностью распознавать звука на основе записанного в него эталона, который записан в само устройство. Простые датчики не могут анализировать и реагируют на любой шум, чуть дороже – на хлопок, а лучшие образцы запрограммированы на огромное количество команд, поэтому стоят намного дороже.

Назначение это чудо техники получило в осветительных приборах, выполняя функцию включения и выключения света, когда приближается человек и образуется шум, то свет включается через 1-2 секунды, когда звук пропадает, проходит 15-0 секунду и происходит выключение света. Их используют в подъездах, жилых комплексах, больницах, туалетах. Они являются отличным выходом для семей, где есть дети. Очень часто, ребенок боится темноты, а такой датчик сможет решить проблему темных коридоров и страхов детей.

Области применения

Применять датчики можно в разнообразных помещениях:

В ванной комнате

В комнате монтируется ночник, который будет постоянно включен. Он должен поддерживать пониженную освещенность на постоянной основе. Регулятор движения чаще всего крепят на потолке или в верхней части стены. В этом случае лучше всего выбирать датчик с углом обзора в 360 градусов.

Перед ванной монтируйте простой выключатель. При посещении ванной комнаты, на короткое время свет включится

Если вам важно задержаться в помещении подольше, например, принять ванную, то просто воспользуйтесь выключателем

Если вы не включите свет, то прибор движения осветит комнату на определенный период, а по его истечении вы останетесь в темноте. Если это произойдет, нужно просто произвести движение, например, сделать взмах рукой.

Освещение лестницы в доме

Если дом состоит из 2 этажей, то монтировать регулятор надо на потолке или стене около лестничного проема так, чтобы лестница была полностью охвачена. Длительность освещения поставьте не более 3 минут, этого вполне хватит.

В кладовом помещении

Датчик монтируется над дверью или немного сбоку. Это зависит от конструкции помещения. датчик освещения можно устанавливать в любом месте. Рекомендуется установить на максимальное время интервала освещения. В такой кладовой при ее посещении, освещение будет загораться на 10 минут.

Освещение в подсобном помещении

Регулятор движения монтируйте непосредственно над дверью или стенке около нее. Лампы для освещения монтируются в любом месте. Если помещение большое, то лучше поставить еще один или несколько датчиков движения.

При длительном нахождении, нужно просто сделать взмах рукой. При большой площади помещения, или если установлено много стеллажей, то дополнительные датчики позволят человеку всегда находиться в освещенном помещении.

Освещение стоянки автомобилей

Для освещения улицы, лучше применять прожектор с датчиком движения. Крепить его необходимо на высоком расстоянии до 6 метров и недалеко от машины.

Регулятор нужно монтировать на минимум, чтобы он не работал днем, или среднюю чувствительность с большим промежутком горения. При движении на стоянке, прибор зажигает прожектор на заданный интервал времени.

Использование такого датчика на стоянке будет служить еще и дополнительной безопасностью, потому что есть возможность, что включение яркого света испугает недоброжелателя.

Установка и настройка

Установка датчиков движения для освещения может производиться на различные поверхности в зависимости от типа их действия. Наиболее простым и надежным считается потолочный инфракрасный. Это устройство пассивного действия, которое включает свет в момент попадания объекта в район приема сигнала, и аналогично, он отключает подачу электричества, если объект вышел из области воздействия.

Электрическая схема подключения датчика движения для освещения имеет следующий вид:

Фото — схема подключения

Для её подключения нужно будет заранее подготовить распределительную коробку, где будет производиться скрутка проводов. Инструкция, как подключить датчик движения к системе освещения своими руками:

От датчика отходит три кабеля: питание, ноль и «светильник». В большинстве случаев они имеют такую же индикацию, как и у стандартного выключателя света. Нужно отметить, что специалисты рекомендую монтировать как современный прибор для контроля освещения, так и классический кнопочный выключатель – это позволит обеспечить возможность управления в аварийных ситуациях;
Провод светильника подсоединяется к соответствующему кабелю на индикаторе. Ноль соединяется с нулем стационарного выключателя и лампой, а кабель фазы отводится на сеть электропитания квартиры или дома;
При соединении следите за тем, чтобы кнопочный выключатель света был подключен параллельно к сенсорному, иначе при скачке напряжения хрупкие составляющие датчика движения просто перегорят;
После этого производится регулировка устройства и его проверка. Плановый ремонт и перенастройку производят не реже двух раз в год. Следите за чистотой сенсоров и приемников, иначе сигнал будет прерывистым и работа неправильной.

Этот вариант подойдет для использования в помещении, наружный датчик чаще всего требуется подключать непосредственно к лампе. В таком случае, к светильнику отводится провод лампы и ноль, а питание соединяется с кабелем сети. Эта схема подойдет для работы на лестничных маршах и в тамбурах квартир.

Настройка производится согласно рекомендациям производителя, т. к. у каждой фирмы свои требования. Но при регулировке старайтесь учесть не только погодные факторы, но и аварийное включение света. Например, если нужно, чтобы лампа горела всю ночь или напротив, не реагировала на присутствие.

Купить датчик движения для освещения можно в профессиональном электротехническом магазине, при этом цена зависит от типа и марки устройства. Модели доступны в любых городах: Москве, Минске и других. Стоимость фонаря с инфракрасным индикатором, как правило, немного ниже, чем с ультразвуковым или микроволновым. Это из-за некоторой ограниченности действия.

Выводы

На этом автор заканчивает обзор большого набора из различных датчиков для аппаратной платформы Arduino. В целом данный набор произвел на автора смешанное впечатление. В набор входят как достаточно сложные датчики, так и совсем простые конструкции. И если в случае наличия на плате модуля токоограничительных резисторов, светодиодных индикаторов и т.п. автор готов признать полезность подобных модулей, то небольшая часть модулей представляет собой одиночный радиоэлемент на плате. Зачем нужны такие модули, остается непонятным (видимо крепление на стандартных платах служит целям унификации). В целом набор является неплохим способом познакомиться с большинством широко распространенных датчиков, применяемых в Arduino проектах.

Список источников
