Дюбели для утеплителя: виды, особенности применения

Прочие преимущества и конструкция грибка

Кроме этих достоинств этот тип крепежных деталей для утеплителей способен противостоять коррозии и быть комфортным в процессе монтажа утеплительного материала. Такие крепления не подвержены термическим воздействиям и пожару по причине невозможности возгорания материала.

Применение дюбелей в форме грибков распространяется на утеплители с различной технологией утепления, разной плотностью и структурой.

Более того, в этих несложных по конструкции элементах заложен неплохой потенциал, позволяющий производить крепление утеплителей на поверхностях из разных материалов – древесине, пластике, камне, кирпиче и бетоне.

Устройство этой детали крепежа достаточно простое и состоит из трех компонентов:

Шляпка широкого диаметра
Прочный сердечник
Гильза

Место соединения шляпки с гильзой может иметь различную переходную конфигурацию или непосредственный прямой стык.

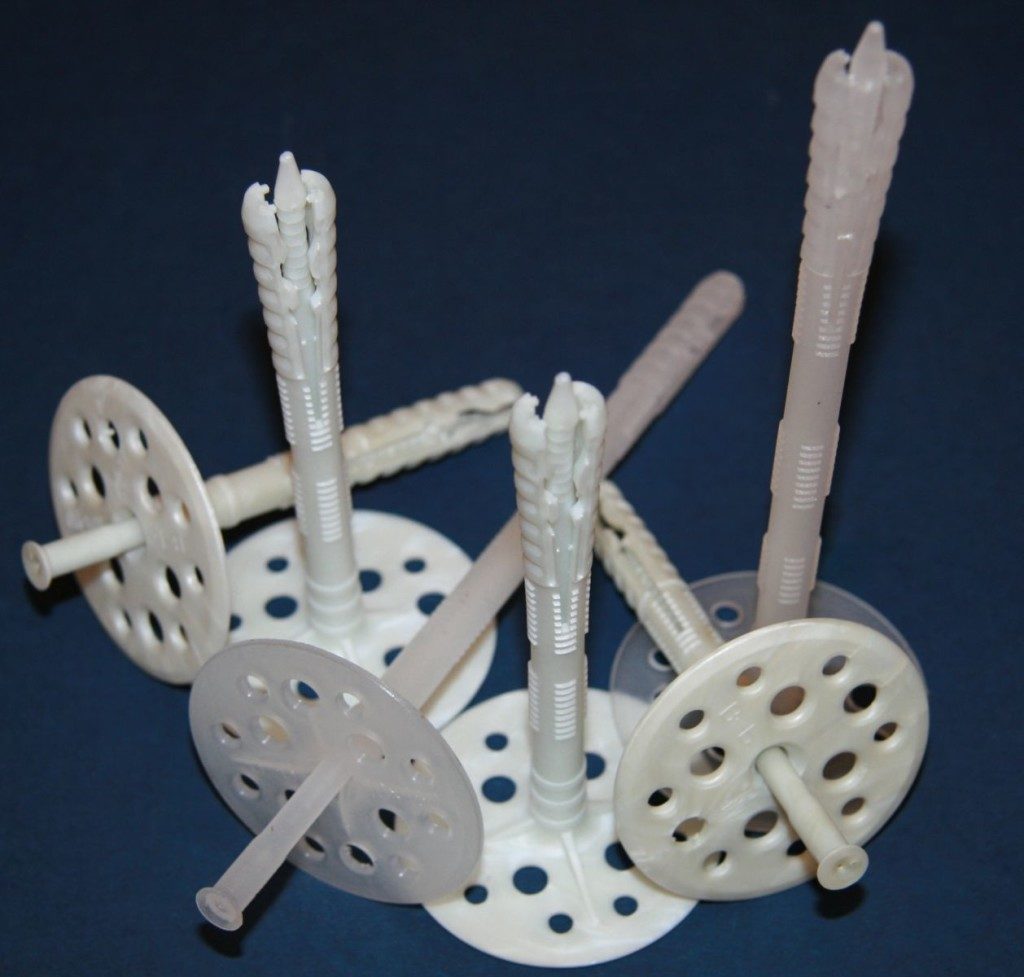

Разновидности грибков для крепления утеплителя

Хотя конструкция крепежного грибка достаточно проста, все же есть классификация этих деталей. Они различаются по типу материала, из которого изготовлены, о чем уже упоминалось выше. А также они различаются по способу крепления:

Грибковые дюбеля с сердечником
Крепежные грибки с резьбой, которые можно вбить в материал утеплителя или стену

Отличия могут касаться и разновидности материала. Крепежные детали для утеплителей из пластика могут изготавливаться из полипропилена или на основе нейлона.

Современные технологии в области утепления шагнули далеко вперед. Одним из достижений можно считать — пенополиуретановый утеплитель, который не только весьма удобен и легок в монтаже, не требует обрешетки, экономить пространство, но главное отлично держит тепло.

Расчет длины грибка

Качество крепления будет зависеть в полной мере от корректной длины грибка. Расчет этой величины делать совершенно несложно, но даже если нет желания производить подсчеты по формуле, можно направиться более простым путем.

К толщине укрепляемого утеплителя можно прибавить 5 см, рассчитанные на глубину входа в утепляемую поверхность. Еще 1 см можно добавить из расчета на толщину дополнительных изоляторов и покрытий.

Более корректный расчет можно провести по формуле:

S=X1+X2+X3+X4

Символом S здесь обозначена рациональная подсчитываемая длина грибка. Символы X1, X2, X3, X4 обозначают соответственно толщину слоя утеплителя (X1), толщину слоя штукатурки, гидроизолятора или клеевой основы (X2), глубину входа в утепляемую поверхность(X3), резерв для возможного уклона утепляемой поверхности(X4).

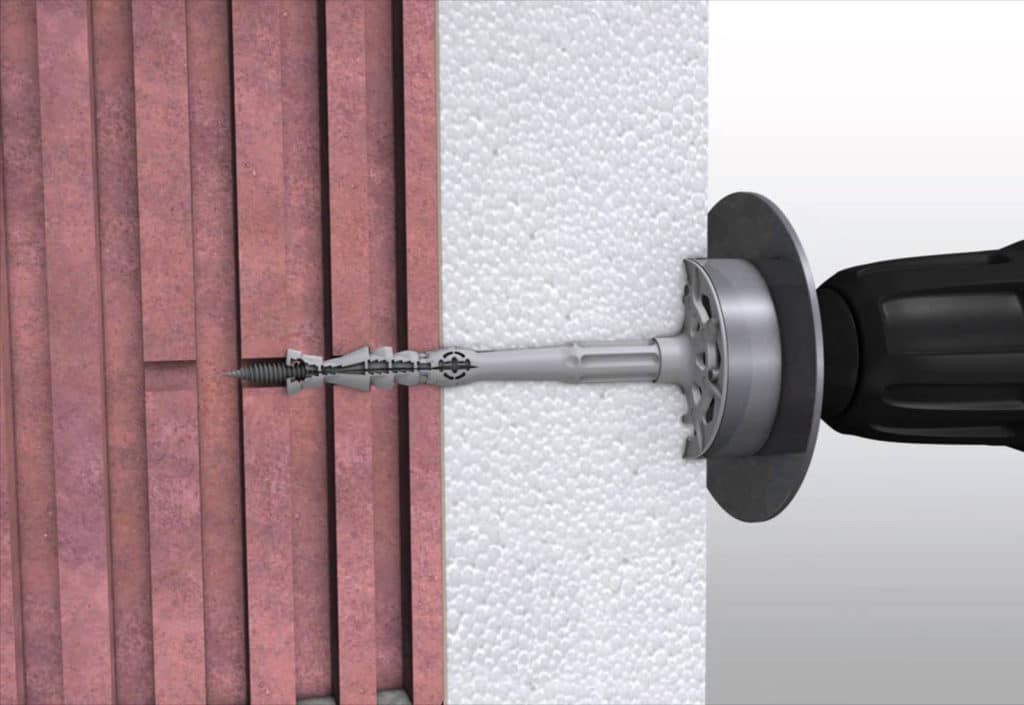

Принцип действия крепления утеплителя

Главную роль в обеспечении функциональной практичности этого вида крепежных элементов для утеплителей играет физический принцип, основанный на силе трения. Благодаря ей обратное движение грибка уже просто невозможно. В процессе его установки диаметр гильзы расширяется и назад выйти уже не может.

Кроме этого качеству крепления способствует и наличие распорных деталей на корпусе грибка. Обычно они выглядят как небольшие выступы на теле гильзы, обращенные в сторону шляпки. Они свободно входят в любую подготовленную поверхность, но их острые края, направленные в обратную сторону не дают им возможности выходить обратно.

Удержанию утеплителя способствуют и специальные отверстия на шляпке грибка, которые плотно фиксируют утеплитель, буквально вдавливаясь в него.

Такое простое устройство крепежной детали в виде грибка, тем не менее, способно обеспечить многолетнюю надежную эксплуатации укрепленного этим средством утеплителя.А облегчение монтажа и приемлемая цена на грибки для крепления утеплителя сделали их весьма популярными.

Видео-инструкция крепления пенопласта грибком

Пенопласт относится к весьма толстому утеплителю, крепление которого может быть надежным только с использованием специального дюбеля-зонт. Пример крепления пенопласта как утеплителя можете увидеть в видео-ролике.

Особенности монтажа

Крепеж для плитного утеплителя выполняется в такой последовательности:

подготовка поверхности;
нанесение клеящей смеси на утеплитель и фиксация его на стене;
крепление дюбелями;
обработка стыков;
укладка гидроизоляционного слоя;
финишная отделка.

Для таких работ очень важна подготовка поверхности. Со стен должна быть удалена старая облицовка, произведена очистка и выравнивание. После выполнения этого этапа можно приступать к основным работам.

Для того чтобы укладываемый утеплительный слой не сдвигался в процессе работы, необходимо выполнить основу из металлических профилей. На нее будет производиться установка плит. В качестве раствора должны использоваться предназначенные для этих работ составы.

На утеплитель наносится раствор и равномерно распределяется. Плита устанавливается на стену и плотно прижимается. Следующий этап обеспечивает дополнительное крепление теплоизоляции: приступать к нему можно после того, как раствор приобретет необходимую прочность.

Дополнительное крепление

Производится фиксация в такой последовательности:

разметка мест установки;
подготовка отверстий;
монтаж грибов.

Разметка производится в соответствии со строительными нормами:

для одноэтажных домов внутри и снаружи дома используется 5 дюбелей. Четыре гриба располагаются по углам и один в центре;
установка в углах – 6 штук;
при высоте монтажа от 8 до 20 м, количество бийских дюбелей должно быть равно 7 единицам на 1 м².

В подготовленное отверстие вставляем тарельчатый дюбель так, чтобы головка соприкасалась с утеплителем. Молотком забиваем стальной гвоздь (или пластиковый). После того как выполнен дополнительный крепеж для слоя утеплителя, по всей поверхности укладывается гидроизоляционный слой и выполняется финишная отделка стен.

Расчет количества и длины дюбелей

Этот параметр указывается в документах к метизам, в частности, нагрузка на вырыв. На практике при выборе изделия эти данные не используются.

Параметры тарельчатых дюбелей IZL-T

Важными считаются следующие параметры:

Длина – выбирая длину, стоит учесть не только толщину утеплителя и всех прочих имеющихся слоёв (клей, паро- и гидроизоляция, неровности стены), дюбель должен проникать в стену на минимально допустимую величину. Для каждого стройматериала эта величина своя. Параметры пустотелого и ячеистого бетона и кирпича отличаются – они указываются в сертификате, который необходимо изучить.
Диаметр тарельчатого элемента должен быть тем больше, чем более рыхлый материал крепится к стене или потолку. Плотный пенопласт вполне можно фиксировать зонтиком с небольшой головкой, тогда как минвата требует самых крупных дисков.
Количество зонтиков напрямую зависит от схемы монтажа – часто на одну пластину утеплителя требуется 5 элементов – крепеж выполняется по углам и в центре. Ну если утеплитель крепится на фасаде, то количество грибков рассчитывается исходя из расхода на одну пластину (1 м. кв). Количество дюбелей в одной пластине напрямую зависит не только от размера самой пластины, но и от ветровой нагрузки. Поэтому при монтаже утеплителя на фасад задействуется от 7 до 9 грибков на один квадратный метр, что зависит от высоты здания и розы ветров.

Габариты

Размеры элементов тарельчатых дюбелей варьируются в зависимости от вида, назначения и производителя. В ГОСТах определение дюбель-гвоздь и тарельчатый дюбель отсутствует, поэтому привязываться к государственным стандартам невозможно. Поэтому ниже приведены усредненные размеры с разбивкой по видам крепежа.

Тарельчатый дюбель с пластиковым гвоздем имеет следующие размеры:

длина пластикового крепежа составляет от 70 до 395 мм;
диаметр расширительного гвоздя – от 8 до 10 мм;
диаметр тарельчатого элемента – 60 мм;
толщина утеплителя для монтажа должна варьироваться от 30 до 170 мм;

Тарельчатый дюбель с металлическим гвоздем обладает следующими размерами:

длина пластикового крепежа составляет от 90 до 300 мм, что является стандартными параметрами;
диаметр тарельчатого элемента – 60 мм;
диаметр металлического расширительно стержня (гвоздя) – от 8 до 10 мм;
толщина утеплителя может быть от 30 до 210 мм.

Дюбели для теплоизоляции: виды крепежа и особенности выбора

Минус у них только один – образование мостиков холода.

Оптимальным вариантом для крепления плит утеплителя являются тарельчатые грибки с термоголовкой, их рекомендуют приобрести прежде всего при работе с деревянными стенами. Как и у предыдущей разновидности, распорная часть у этих изделий изготавливается из металла, но на конец стержня накручивается головка из полипропилена. Такое исполнение предотвращает образование теплопотерь и позволяет удерживать утеплитель и отделочные слои с большим весом. Эти грибки не боятся коррозии, их единственный минус – высокая цена (зависит от размера, ориентировочно на 30-40 % больше, чем у изделий с металлическим анкером).

Все разновидности объединяет принцип крепления, основанный на силе трения, и невозможность обратного движения грибка благодаря расширению диаметра распорной части по окончанию забивки. Для повышения качества сцепления производители предусматривают дополнительные детали на корпусе: резьбу, острые края и выступы на гильзе, направленные к шляпке. Аналогичные распорки имеются и на тарельчатой части, они слегка врезаются в теплоизоляционный материал.

Установка

Композитный крепежный элемент российского производства прост в установке, устойчив к низким температурам и механическим повреждениям. Как показывает практика, на 1м2 глухой стены требуется 5-6 изделий с шагом 500 мм — как по горизонтали, так и по вертикали.

производится разметка отверстий под СПД согласно проектным чертежам;
отверстия в основании высверливаются с помощью перфоратора через утеплитель, причем необходим бур диаметром 10 мм, а размер отверстия должен на 10-15 мм превышать длину гильзы выбранной марки дюбеля;
полученные отверстия следует очистить от пыли, например, сжатым воздухом;
собранный дюбель помещается в отверстие и забивается с помощью молотка до тех пор, пока плоскость фиксатора не сравняется с плоскостью теплоизоляционного слоя;
далее производится финишная отделка либо монтаж навесного фасада.

На сегодняшний день в различных регионах нашей страны, в частности, на Северо-Западе с его прохладным, влажным и ветренным климатом, традиционно отличающимся резкими температурными перепадами, пользуются широким спросом современные фасадные системы теплоизоляции. Их установка производится не только при новом строительстве, но и является значительной частью проектов по ремонту или реконструкции ранее возведенных зданий и сооружений. Одним из наиболее востребованных видов фасадных систем можно назвать вентилируемые фасады — системы с воздушным зазором и внешним слоем, выполняющим декоративную и защитную функцию. Весьма популярны и фасады с системами «мокрого» типа, наружный слой которых выполняется с использованием декоративной штукатурки с сильными защитными свойствами. Мы предлагаем изделие из базальтопластика – забивной фасадный дюбель диаметром 6мм типа «строительный пластиковый дюбель». Это современное, отличное, экономически полностью оправданное решение для надежного, прочного и долговечного крепления теплоизоляционного слоя к практически любому основанию.

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой

Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания

Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

по рядам;
пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

Преимущества грибковых фиксаторов

Фиксаторы грибковые

При монтаже теплоизоляции используют специальные крепежи с широкими шляпками. Из-за этого их называют грибками или зонтиками. Они хорошо фиксируют хрупкий материал, такой как пенопласт, пенополистирол, минеральную вату и др. С их помощью можно прикрепить всю теплоизоляционную конструкцию к бетону, кирпичу, шлакоблоку и прочим материалам.

Сам дюбель изготавливают из полиэтилена невысокого давления, а клин может быть выполнен из полиамида или металла.

Широкая шляпка надежно фиксирует любой утеплитель. С внутренней стороны она шероховата, что создает дополнительную фиксацию. При необходимости можно использовать расширительную шайбу, которая увеличивает диаметр прижатия с 60 до 100 мм.
Длинная ножка позволяет выдержать большие несущие нагрузки. Крепление усиливается зоной распорки, которая состоит из трех секций.
Пластиковые дюбеля являются заменой устаревших деревянных пробок. Первые не поддаются гниению и образованию плесени, пластмасс не деформируется под воздействием температур, искусственный материал дешевле дерева.
Надежное крепление обеспечивает клин, который распирает анкер одновременно во всех направлениях. Это обеспечивает большее сцепление с рабочей поверхностью.

Советы по применению

При выборе тарельчатых дюбелей следует обратить внимание на некоторые нюансы:

если будет происходить монтаж пеноплекса, то выбор следует остановить на разновидностях с шершавой шляпкой;
стоит обратить повышенное внимание на качество антикоррозийной обработки, если существует риск попадания осадков внутрь теплоизоляционной конструкции;
при утеплении высотных зданий следует приобретать самые дорогие модели тарельчатых дюбелей с металлическим распорным гвоздем и пластиковой термоголовкой, которая предохраняет конструкцию от попадания внутрь влаги;

к предпочтительным эксплуатационным характеристикам, помимо выдерживания общей массы конструкции, собственного веса и размеров, а также следует добавить температурный диапазон эксплуатации;
в северных широтах при экстремальных погодных условиях нежелательно использовать в монтаже наружного утеплителя тарельчатый дюбель из пластика с пластиковым распорным стержнем. Дело в том, что при экстремально низкой температуре и перепадов влажности существует серьезный риск их растрескивания и в дальнейшем разрушения всей системы термоизоляции. В такой ситуации предпочтение стоит отдать тарельчатому дюбелю с металлическим стержнем и термокрышкой или фасадному тарельчатому дюбелю со стержнем из стеклопластика.

разметка зоны монтажа утеплителя;
сверление отверстий сквозь утеплитель;
установка дюбеля в посадочное отверстие до полного утопления шляпки в утеплитель;
установка гвоздя для распора и забитее его до необходимого уровня.

Перед началом работы необходимо подготовить исходную поверхность. Для этого устраняются все впадины и выпуклости до получения ровной поверхности. Затем, утеплитель крепится к рабочей поверхности при помощи специальной клеящей смеси. Если поверхность довольно ровная, то для формовки можно использовать зубчатый шпатель.
Чтобы первый ряд утеплителя не опускался под массой последующих, в нижней части крепится стартовая планка. На нее будут опираться листы. Затем, после полного высыхания клеящей смеси (примерно 2–3 дня) листы окончательно крепятся тарельчатыми дюбелями. Вначале в ранее намеченных местах при помощи перфоратора проделываются отверстия.

Крайне необходимо, чтобы опорные точки, в которых будет производиться крепеж, находились на стыках листов – так можно будет не допустить появления дополнительных отверстий для нежелательного теплообмена, в то же время по окончании установки не будут загибаться края у плит.
Затем, теплоизоляционный материал прошивают тарельчатым дюбелем до основания шляпки. Расширительный гвоздь забивается таким образом, чтобы шапочка максимально плотно прилегала к термоизоляционному материалу

Важно, чтобы дюбель углубился в основание хотя бы на 1,5 сантиметра.

Затем, все стыки аккуратно нужно законсервировать при помощи термоотражающего металлизированного скотча. Если остаются щели более 0,5 сантиметра, то их можно задуть посредством строительной пены

Но эту процедуру следует выполнять с предельной осторожностью, поскольку некоторые виды пены могут растворить полимерный теплоизолятор.
Тарельчатые дюбели крепятся только один раз. Если допустить ошибку в расчетах и вытащить дюбель из стены, то он разрушится

Чтобы избежать этого, необходимо очень серьезно относится к подготовке посадочного места. Внутри не должно быть трещин, сколов, песка, пыли и прочего мусора. Отверстие сверлится под диаметр выбранного крепежа. Глубина должна быть на 0,5–1 см более чем длинна выбранного элемента.
После крепления теплоизоляционного материала в нем остаются довольно глубокие отверстия, которые необходимо заделать при помощи малярного шпателя.

О том, как правильно крепить теплоизоляцию к стенам с помощью дюбеля, смотрите в следующем видео.

Расчет длины дюбеля и схемы фиксации

Фиксация дюбеля

Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:

L – конечный результат расчетов;
H – толщина утеплителя;
K – толщина штукатурки или клея, на который крепится теплоизоляция;
I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
W – запас с расчетом на кривизну стены.

Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.

Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.

Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.

Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.

Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.
