Ручная модель на примере FORTE QI-JY-50

При работе обычной лопатой для отброса снеговой массы требуется ее предварительно поднять. При этом большое напряжение испытывают мышцы спины и рук. Чудо лопата для уборки снега со шнеком исключает такие нагрузки.

Шнек устанавливается внутри ковша отвала, который изготавливается из пластика. Ширина его 60 см. При движении человека вперед, благодаря наличию шнека, усилие толкания оборудование небольшие. Лопасти захватывают снег и отбрасывают его в сторону.

В зависимости от лежалости снежного покрова работа таким приспособлением имеет свои трудности:

Если слой только что выпавшего снега составляет до 15 см — это идеальные условия для работы. Лопата скользит по его поверхности, захватывая всю толщу. Главное, правильно выбрать угол наклона инструмента. Нельзя чтобы он касался земли. Произойдет торможение в движении.
Если толщина снега вырастает до 30 см, и он успел слежаться, справиться с такой работой может только физически сильный человек Шнек просто застрянет в толще снега. Для этого приспособление модернизируется. Устанавливается дополнительный отвал на высоте 15 см. В процессе работы верхним скребком снимается 15 сантиметровый слой снега. Оставшуюся толщу без труда убирает основной узел лопаты.

Шнековая лопата для уборки снега своими руками

Инструмент можно сделать в 2 вариантах – ручным и механизированным. Для первого потребуется:

Сделать снегоприемную камеру полукруглой формы из оцинкованной стали, в верхней части, ближе к одному из краев, прорезать отверстие для выходного патрубка. Боковины должны быть достаточно прочными, чтобы удерживать вал – трубу или прут с диаметром от 2 см. Их можно выполнить из влагостойкой фанеры или текстолита.
К валу приварить планки, на которые будут крепиться лопасти из плотной резины или листовой стали.
На боковины закрепить ступицы.
Вал оснастить подшипниками.
Вставить готовый шнек.
Установить выходную трубу.
Приделать ручку.

Лопату со шнеком для уборки снега можно считать готовой.

Изготавливая шнек, следует выдержать равное расстояние между лопастями (шаг спирали) и выбрать верное направление вращения.

Механизированный инструмент своими руками

Основой агрегата является рама, сваренная из уголка или трубы – на ней будет держаться сам механизм. Раму устанавливают на колеса или полозья – их можно сделать из бруска и обшить тонкой жестью, пластиком или использовать поливочный шланг с большим диаметром, разрезав его вдоль.

На раму устанавливают мотор от мотоблока или двигатель с мощностью 5-6 квт, оборотами – до 1500. Привод осуществляется цепным редуктором с помощью велосипедных звездочек.

Шнек выполняют из трубы, 4 металлических лопастей такого размера, чтобы осуществлялось их свободное вращение, не задевая стенок снегоприемника. По центру трубы приваривают пластинку, служащую лопаткой для поддевания снежной массы. Две лопасти должны быть направлены в одну сторону, две – в противоположную, на встречу друг другу.

Короб изготавливают из 2-миллиметрового листового металла. Из него же можно выполнить и лопасти. Вал вставляют в отверстия с боков короба и соединяют со звездочкой.

По центру снегоприемника делают сопло (отверстие должно совпадать с подкидывающей лопаткой), а к нему – патрубок, на который надевают рукав для отвода массы в сторону. Готовую конструкцию фиксируют на раму с колесами или лыжами.

Приваривают рукоять, крепят болтами двигатель, на вал надевают звездочку или шкиф, натягивают ременную или цепную передачу.

Двухступенчатый шнековый снегоуборщик своими руками

Изготовление этого агрегата довольно сложное. Его часто используют в качестве насадки на мотоблок. Наличие ротора с лопастями улучшает захват снежной массы и увеличивает расстояние его выброса до 13-15 м посредством рукава.

Собирается шнековый снегоуборщик, как в предыдущем случае, затем – ротор, корпус которого делается из цилиндра, например газового баллона. Затем соединяется с коробом снегоуборщика в районе сопла. Собирается ротор из вала с подшипниками и крыльчатки с лопастями по схеме ниже.

На мотоблок готовую насадку крепят за скобу на раме, привод осуществляют ремнями и шкифами.

Скорость мотоблока со снегоубощиком должна составлять 2-4 км/ч. От того, какая будет скорость вращения шнека, будет зависеть дальность отброса снежной массы.

Подобную сложную конструкцию целесообразно изготавливать в тех случаях, если приходиться ежегодно очищать большие площади.

Ковш и лыжи

Винтовые лопасти инструмента для очистки снега окружены специальным ковшом для захвата. От его размеров зависит высота и ширина пласта, который будет убран за один проход. Чем больше габариты этого элемента, тем мощнее и производительнее сам аппарат. Если увеличивается ковш, то должна увеличиваться и толщина стенок, чтобы не было деформаций во время работы.

В роторных конструкциях ковш устанавливается на специальные лыжи или направляющие полозья, которые находятся по бокам. Благодаря изменению их высоты, появляется возможность регулирования расстояния от захвата до земли, а значит, и толщины снега. Установку лыж желательно осуществлять так, чтобы винты находились на 10 мм выше самого высокого препятствия на участке.

Для облегчения уборки плотного снега внизу ковша прикрепляется специальный подрезной нож. Это острая стальная пластина. Нож и лыжи служат не очень долго. Их периодически необходимо менять. Для увеличения эксплуатационного срока эти элементы обычно делают двухсторонними, чтобы при износе их можно было перевернуть.

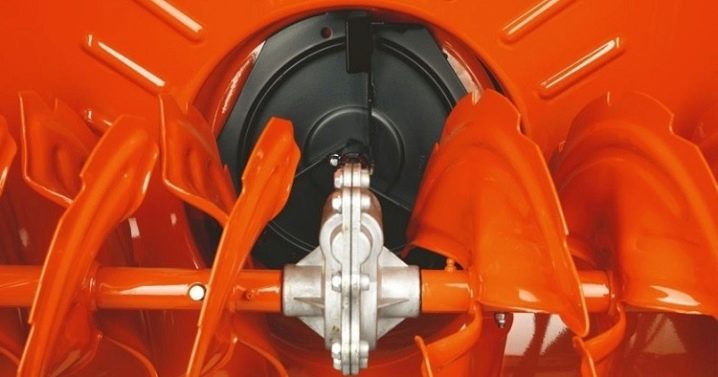

Шнеки и ротор

Основной конструктивный элемент снегоуборочного устройства имеет форму в виде винта. Шнек очень похож на обычную мясорубку. Форму кромки делают разной. Она может быть гладкой или же зубчатой. Лопаты с гладкой кромкой подходят для уборки свежего, рыхлого и мокрого снега. В различных моделях рельефная кромка имеет разную форму и количество рабочих зубьев. Такие шнеки могут очистить территорию от абсолютно любого снега.

На ручных моделях применяются резиновые или композитные (резина и пластик) шнеки. Они могут армироваться сталью или быть полностью металлическими. Армированные элементы зачастую могут выдержать наезд на препятствие, например, камень или пенёк. Такой подход в изготовлении особенно актуален в одноступенчатых снегоуборщиках, где для отброса на требуемое расстояние необходимо очень быстрое вращение.

В двухступенчатых изделиях ротор отбрасывает снег. Этот элемент изготавливается в виде крыльчатки, которая зачастую имеет 4−6 лопастей. Крыльчатка делается из металла или пластика. Всё зависит от целей, для которых приобретается инструмент.

Во время заклинивания шнека или крыльчатки могут сломаться и другие узлы механизма. Если выйдет из строя электрический двигатель, придётся его ремонтировать или заменять, а это стоит довольно много. Чтобы предотвратить такие последствия, шнеки устанавливаются на предохранительные болты. Они специально сделаны так, что при большой нагрузке обломаются. Чаще всего это позволяет сохранить двигатель и редуктор.

Ориентировочные цены

Деревянная лопата из фанеры – от 150 руб.
Снегоуборочный инструмент со стальным ковшом и деревянным черенком – от 300 руб.
Алюминиевые заступы сбывают – 600-700 руб.
Отечественные обыкновенные пластиковые лопаты обходятся не дороже 240–300 рублей, привозные – от 900 руб. Оригинальные модели могут стоить до 2 тыс. руб.
Незатейливый скребок (лопата-скрепер) с пластиковым ковшом – 1-2 тыс. руб.
Механический снегоуборщик со стальным шнеком в розницу – от 1 тыс. руб. Электрифицированный роторный инструмент – от 6 тыс. руб.
Двухколёсный скрепер со стальным ковшом от 4 тыс. руб. Четырёхколёсные модели ручных скребков – от 6 тыс. руб.

Снегоуборочная лопата

Самостоятельное изготовление прибора

Покупные приспособления имеют высокую цену, поэтому лучше их изготавливать своими руками. В случае использования электрического мотора возникают трудности с источником питания. Неудобства представляет привязанность к розетке и путающиеся под ногами провода. В этом случае оптимальным вариантом является бензиновый двигатель.

Порядок изготовления следующий:

Для шнека берется труба 20 мм. С краю привариваются цапфы и насаживаются подшипники. Если планируется ременная передача, то на цапфу крепится шкив. В случае если передача будет цепная, то применяется звездочка от велосипеда. В качестве лопаток по центру трубы привариваются стальные пластинки. Дисковые ножи в виде 4 колец вырезаются из покрышки. Крепятся они к валу в сторону лопаток.
Рама изготавливается из уголков сварной, но допускается и применение болтовых соединений. На ней предусматриваются места для крепления двигателя.
Берется лист металла шириной 50 см и из него выгибается ковш диаметром 30 см. Наружный диаметр ножей составляет 28 см, значит, по 1 мм на сторону оставляется зазор. К боковым стенкам болтами крепится толстая фанера. В ней по центру вырезаются отверстия, и в них устанавливаются ступицы для подшипников. Прямо над лопатками посередине корпуса формируется отверстие диаметром 160 мм. Здесь крепится из оцинковки патрубок с рукавом для выброса снега.
На мотор одевается звездочка для цепи.
Начинается сборка. Чтобы ковш установить в шнек, вал с подшипниками вставляется в ступицы. Затем ковш крепится к раме.
К этой же раме крепится мотор.
В качестве ходовой части ведется установка колес или лыж.
На последнем этапе устанавливается рукоятка управления. Изготавливается она из трубы 20 мм. Изгибается в форме буквы П или Т.
Производится пробный запуск.

Шнековая лопата для уборки снега — удобное приспособление. Из-за ее дороговизны лучше изготовление вести своими руками. В зависимости от территории участка, нужно сделать правильный выбор типа конструкции. Готовое приспособление лучше использовать сразу после выпадения снега, тогда работа облегчается, а устройство прослужит дольше.

Особенности выбора

Механические и ручные лопаты со шнеком для уборки снега имеют различия. Прежде всего вы должны точно знать, для какой площади участка будете приобретать данную модель.

Ручные образцы удобны в тех случаях, когда ваш дом находится на небольшом земельном наделе. В этой ситуации нет необходимости тратить значительную сумму на приобретение механического инструмента. За короткий промежуток времени вы сможете очистить от снега всю территорию, толкая лопату впереди себя.

Поверхность ручного вида лопаты бывает гладкой или иметь зубцы. Удалять свежий выпавший снег удобно снегоуборщиком с гладкой рабочей плоскостью. Убрать залежавшийся снег такой лопатой не получится. Необходима модель с зубьями.

Размеры ковша у лопат могут быть различными по вместимости. Чем больше будет его объём, тем выше станет цена за инструмент.

Её преимущества по сравнению с ручной конструкцией очевидны. Уборку снега можно проводить на весомых площадях. Если лопата приводится в движение от бензинового мотоблока, то возникает возможность очистить от снежных покровов большие территории.

Когда речь идёт об электрической модели, то неудобство в её использовании выражается в наличии шнура, подсоединённого к электросети. За счёт такого нюанса движение снегоуборщика ограничено, и работать можно в досягаемой зоне к источнику электрического тока. Такие лопаты неспособны проводить уборку залежавшегося снега. У них нет возможности делать срез снежного покрова слоями.

Стоимость такого оборудования значительно выше, но расходы на приобретение будут оправданы в кратчайшие сроки. Качественно очистить от снега территорию, не прилагая больших усилий, вы сможете в любое время суток. Будучи выполненными из металлопластика, они оснащены резиновыми прокладками.

Механические шнековые лопаты бережно убирают снежные покровы, не наносят вред дорожному полотну. По весу они бывают до 14-15 кг. Работать с такой техникой сможет любой человек, нет необходимости в специальных навыках.

Все инструменты для уборки снежных покровов выполняют одну и ту же работу. Имеющийся винтовой нож производит захват и дробление снега, затем происходит его выброс через рукав отведения, как уже говорилось ранее. В зависимости от того, какой по размерам у вас участок, можно решить для себя будете вы приобретать обычную ручную шнековую лопату или механическую модель.

На выбор приспособления влияет и финансовая сторона вопроса. Если вы не можете позволить купить себе механическую лопату, то ручной инструмент, оснащенный шнеком, будет гораздо лучше обычного образца. Вам не придётся наклоняться каждый раз и поднимать тяжёлый снег, чтобы отбросить его в сторону. Нужно только двигать агрегат впереди себя.

Когда вы решили купить механическую модель, нужно точно знать, какой снег вы собираетесь убирать. Важную роль играет наличие рядом электропитания, чтобы была возможность протяжки удлинительного шнура.

Немаловажным при подборе снегоуборочной лопаты является и человеческий фактор. Нужно понимать, кто будет работать с таким инструментом. Это может быть взрослый мужчина, пожилой человек или школьник.

На качестве работы лопаты, оснащённой шнеком, сказывается вид снега, его толщина и температура воздуха на улице в период работы.

Рыхлый снег лучше всего убирать ручной моделью лопаты. В этом случае не будет его налипания в районе скребка. Подойдёт пластиковый шнек.

Когда на улице был мороз и повышение температуры, в результате образуется наледь, то провести снегоуборочные работы с использованием ручного образца лопаты не будет допустимым решением. В такой ситуации не стоит использовать пластиковый шнек. Твёрдые снежные пласты сможет снять только механический инструмент. Стальным ножом раздробятся кусочки льда. Очевидно, что работать, используя механическую лопату со шнеком, гораздо проще и надёжнее.

Срок эксплуатации этого вида приспособления гораздо превосходит время пользования ручным образцом.

Недостатком при применении таких лопат является необходимость их тщательной очистки после проведения работ. К числу положительных моментов по использованию данного инструмента можно добавить способность перевозки лопат со шнеком в багажнике вашего автомобиля, если возникнет необходимость. Инструмент не занимает много места.

В следующем видео вас ждет краткий обзор механической лопаты для уборки снега Forte QI-JY-50.

Лопата FORTE QI-JY-50

Корпус отвала выполнен в прочном пластике с шириной захвата 0,6 м. К нему крепится шнек, вращение которого начинается при толкании его оператором. При достаточно слабом усилии производительность инструмента довольно высока.

Но он эффективен только при недавно выпавшем, еще не успевшим слежаться снежным покровом высотой до 15 см. Высокий слой с настом шнек не осилит – просто застрянет.

Умельцы из народа приспособились и к этой ситуации. Они крепят дополнительный скребок перед шнеком на высоте 15 см, который счищает верхнюю корку. Проходящий следом отвал убирает оставшуюся часть.

Механическая шнековая лопата своими руками

Инструмент со шнеком можно изготовить ручного типа и в виде насадки на мотоблок. Устройство практически одинаковое, только во втором случае для привода на шнек ставят звездочку с велосипеда или шкив для ремня.

Выбор материалов

Для сборки снегоочистителя со шнеком понадобится следующий материал:

листовая сталь толщиной 1 мм;
стальные трубки диаметром 15-20 мм, уголки, пластины;
влагостойкая фанера или текстолит;
два подшипника.

Если лопата со шнеком изготавливается в виде навески для мотоблока, дополнительно понадобится велосипедная звездочка или шкив.

Совет! Привод лопаты с мотоблоком лучше делать через ременную передачу.

Во-первых, удобнее соединять ремнем с двигателем, так как на нем уже имеется шкив. Во-вторых, при заклинивании шнека ремень просто будет оскальзываться на вращающихся шкивах. В случае со звездочкой порвется цепь или выломаются лопасти винтового ножа.

Необходимый инструмент

Для сборки самодельной лопаты обязательно понадобится электросварка, ручная электрическая дрель, набор ключей, отвертка, пассатижи. Металл раскраивают болгаркой. Электролобзик с пилочками по металлу пригодится при вырезке из листовой стали колец для лопастей шнека.

Процесс сборки

Сборка самодельной снегоуборочной лопаты состоит из следующих шагов:

Болгаркой из листовой стали вырезают прямоугольный лист. Сгибают его полукругом. Размер получившегося отвала зависит от личных предпочтений, но делать его шире 60 см нежелательно из-за большой нагрузки во время уборки снега. Бока отвала заваривают полукругами из листовой стали или болтами крепят фрагменты из фанеры. Отлично подойдет для обшивки толстый текстолит.
По центру боковых полукругов сверлят отверстия, болтами крепят ступицы подшипников, на которых будет вращаться шнек.
Вал винтового ножа делают из отрезка трубы диаметром 20 мм. С обоих концов приваривают цапфы, набивают молотком подшипники.
Для лопастей ножа из металла электролобзиком выпиливают 4 круга. По центру сверлят отверстие диаметром 20 мм. Все 4 кольца распиливают с одной стороны и растягивают концы в обе стороны. Из заготовок складывают спираль, приваривают к валу. Лопасти шнека должны образовать два винта, загребающих снег с боков и направляющих его к центру ковша. В этом месте будет установлена подбрасывающая лопатка. Ее изготавливают из двух прямоугольных пластин, приваренных по центру вала шнека под углом 180 о относительно друг друга.
Напротив расположения подбрасывающей лопатки в верхней части ковша прорезают отверстие, приваривают патрубок, надевают поворотное колено.
Готовый шнек с подшипниками вставляют в ковш. Нижнюю часть корпуса лопаты оснащают лыжами.

Если лопатой управлять вручную, то к отвалу приспосабливают П-образную ручку. Для соединения с мотоблоком устанавливают механизм сцепки. Дополнительно на выступающую из подшипника цапфу крепят велосипедную звездочку или шкив. Обустраивают передачу.

Виды лопат

Всем знакома лопата стандартного типа с длинным черенком и насаженным на него рабочим полотном. В изготовлении применяется дерево и листовое железо. Сегодня развёрнуто серийное производство инвентаря для уборки снега из прочной пластмассы. Новый материал ни в чём не уступает традиционным изделиям, а порою превосходит их. Кому доводилось убирать мокрые налипающие хлопья, по достоинству оценит приспособление для уборки снега за его небольшой вес.
Автомобильная снегоуборочная лопата – уменьшенный аналог классической вещи. Без такого орудия в зимнюю пору лучше не выезжать. Незаменимый помощник для борьбы с белоснежными заносами в дороге. Компактной её делают внесённые поправки в конструкцию. Для удобной транспортировки заступ выпускают в складной, разборной или раздвижной модификации.
Хорошо известный тип снегоуборочного инструмента — скребок (волокуша). По габаритам он гораздо больше своей предшественницы. Основное отличие состоит в длинной рукоятке в виде дуги и внушительном полотнище. Инструмент незаменим в быстрой уборке от заносов больших по размерам участков. К сожалению, скрепером для снега невозможно очистить поверхности от примёрзших ледышек и комков.
В поиске сочетания положительных качеств каждого инструмента воплощён замысел из снегоуборочной лопаты и скребка. Гибрид как нельзя лучше справляется со своими обязанностями по борьбе с осадками.
Снегоуборщик для уборки снега со шнеком. Приспособление очень удобно. Поступательное давление на аппарат приводит к вращению лопастей винта. Те, в свою очередь, загребая, отваливают снег в сторону. Механизм успешно справляется с небольшим слоем свежевыпавшего снега.
Ручной бульдозер в виде каталки с четвёркой колёс и отвалом открывает разряд суперлопат для уборки снега и льда. Широкий захват, обеспечивает комфортную работу и дает возможность справиться с большими заносами. Регулируемый угол поворота отвала увеличивает манёвренность машины при расчистке сугробов.
Двухколёсная тележка – облегчённый вариант лопаты для снега на колёсах. Продуктивность понижается, но не уменьшается комфортность труда. Колёсная пара даёт возможность приподнимать отвал на полном ходу, во избежание столкновений с помехами на пути.
Среди забавных новаторских конструкций выделяется одноколёсная чудо-лопата для уборки снега. Но, к сожалению, в наших магазинах, ее не встретить. Счастливые обладатели «снежного волка» отмечают высокую манёвренность и управляемость аппарата. Смысл задумки в том, что на ось крупного колеса через шарнир крепится черенок, водворяется руль и подсоединяется пластмассовый нож (ковш). Владелец мобильной лопаты, сгребая снег, подходит к точке выброса. Стоит руками пригнуть руль, нож взмывает и отбрасывает груз вперёд.
Самая продвинутая ступень в иерархии инструмента – электрическая снегоуборочная лопата. Действие устройства основано на работе двигателя, вращающего резиновый шнек. Продвижению машины могут препятствовать большой сугроб и ледяной наст.
