Что такое свечи зажигания и зачем они нужны

В современных двигателях внутреннего сгорания (ДВС) роль зажигания смеси топлива и воздуха (рабочей смеси) осуществляют свечи зажигания. Для того что бы добиться максимально полного сгорания рабочей смеси момент зажигания должен происходить в строго установленное время. Если смесь будет поджигаться не в это время, то будет происходить увеличенный расход топлива, содержание вредных веществ в выхлопе не будет соответствовать заявленным нормам. Кроме этого двигатель не сможет развивать паспортной мощности.

Отсюда следует, что нарушение параметров работы зажигания недопустимо в современных моторах, и тем более недопустимо появление калильного зажигания.

Современные свечи обеспечивают все эти параметры. Они имеют очень строгие параметры. Так как в современных двигателях им приходится создавать мощную устойчивую искру от 500 до 3500 раз в минуту.

Калильное число

Особенности СЗ

Свечи зажигания, реализуемые в автомобильных магазинах, отличаются по различным параметрам:

Производитель – Bosch, NGK, Brisk и прочие.
Конструкция – одно- или многоэлектродные.
Калильное число.
Искровой зазор.
Металл, из которого изготовлены электроды, – медный сплав, платина, иридий.
Присоединительные размеры – величина резьбовой части, шаг резьбы, размер шестигранника под ключ.

Словом, без наличия специальных знаний очень сложно подобрать свечи зажигания. Маркировка свечей и таблицы взаимозаменяемости могут помочь в этом деле. К примеру, на ВАЗ-2105 производятся отечественные свечи зажигани А17ДВ, которым соответствуют свечи других производителей: L15Y от Brisk, BP6ES от NGK, W7DC от Bosch и 64 от Autolite. По сути, одна и та же свеча маркируется по-разному у различных производителей. Что означает маркировка на свечах зажигания и как в ней разбираться – расскажем ниже.

Как узнать калильное число свечей зажигания

Как уже упоминалось выше, в СССР значение калильного числа наносилось на каждую свечу. Точно так же поступают и за рубежом. Однако у разных производителей цифры разные и единой системы нет. Например, калильное число свечей зажигания NGK, начинается с цифры 2 (это самые «горячие» свечи) и заканчивается числом 12 (это «холодные» детали). Напротив, у компании BOSCH, «горячие» начинаются с цифры 10 и идут по убыванию к «холодным», которые маркируются цифрой 2. У другого известного производителя свечей зажигания CHAMPION, «холодные» начинаются на цифре 18,19, а «горячие» заканчиваются на цифре 53.

Про маркировку калильного числа у других производителей вы сможете узнать у продавца в автомагазине, или на сайтах этих производителей.

Какие еще есть варианты?

Исключение могут составить только ситуации, когда на заводе происходит выпуск бракованной партии. Тогда для того, чтобы избежать попадания на рынок контрафактных товаров, изделия могут измельчить в специальной дробилке. Примером, такого факта может служить ситуация, с которой пришлось справляться предприятию «Тульские Машины». Они занимаются производством оборудования для переработки вторичного сырья. Однако, мощности существующих агрегатов, не настроены на перемалывание свечей зажигания. Машины пришлось значительно усиливать. Подобный заказ компания получила от организации по контролю качества продукции BOSH.

Свечи зажигания после дробления

Предприятия по сбору, хранению и захоронению этого вида отходов

Также в интернете можно найти список ООО или ОАО по всей территории России, занимающихся утилизацией отработанных свечей зажигания. Вот лишь несколько из них для примера:

ООО «Лебедянский» Липецкой области;

ООО «Ядрово» Московской области;

ООО «Исток» Магаданской области.

Все они имеют лицензию исключительно на захоронение свечей зажигания, а также другие виды деятельности по отношению к иным видам вторичного сырья.

Отечественные устройства

Российские искрообразователи для всех видов транспорта удовлетворяют международному регламенту ИСО-МС-1919, что допускает их заменимость импортными аналогами по ключевым характеристикам. Помимо этого, маркирование продукции, изготовленной российскими предприятиями, предусмотрено регламентом ОСТ-37.003.081. Расшифровывать маркировку отечественных устройств следует по буквенно-цифровым символам.

Читаем обозначение российских СЗ

Итак, параметры резьбы на корпусе обозначены первым буквенным символом «А», который скрывает параметры M14х1.25 — значение, отличающее свечи зажигания типа «стандарт». Маркирование устройств символом M предполагает параметры резьбы M18х1.5 (ключ для монтажа/демонтажа 27).

За буквенным символом следует цифровой, указывающий калильный показатель — чем больше данной значение, тем более низкий температурный режим необходим для образования искры. Калильный показатель отечественных свечей располагается в интервале 8-26. Наиболее распространены свечи с показателями 11/14/17. Маркирование СЗ по калильному значению разделяет изделия на «холодные», устанавливаемые на моторы с высокой мощностью или «горячие».

Маркировка российских свечей

Рассмотрим пример того, какие значения вносятся в маркировку СЗ российского производства. Возьмем изделие, маркированное кодом А 17 ДВ – это свеча, имеющая классическую резьбу, калильный показатель 17, длину резьбы (Д) 9мм (если это значение меньше, то символ в маркировке не проставляется), символом B обычно обозначают изолятор с выступающим тепловым наконечником.

Если в маркировке изделия содержится буквенный символ P (А17 ДВР), это означает, что головной электрод оснащен резистором, подавляющим помехи. Буквенный символ M указывает на применение медных материалов с высокой жаропрочностью, что способствует созданию оболочки на головном элементе.

В обозначении АУ 17 ДВРМ буквенный символ У указывает на увеличенный размер шестигранника (16мм вместо 14). При еще большем размере шестигранника (19мм) – в маркировку проставляется буквенный символ M – AM 17 B.

Примеры возможных обозначений отечественных изделий с расшифровкой

А 11 — базовое изделие, имеющее резьбу M14х1.25, шестигранник 20.8мм, калильный показатель 11, длину резьбы 12.7мм, тепловой конус не выступающий, без резистора, головной электрод из жаропрочного материала.

А 11 Р — аналог предыдущего образца, имеющий встроенный резистор.

Параметры свечей зажигания

А 17 ДВ — изделие базового типа с резьбой M14х1.25, шестигранник 20.8мм, калильное значение 17, величина резьбы 19мм, имеется тепловой выступающий конус, без резистора, головной электрод из жаропрочного сплава.

А 17 ДВ-10 — изделие, аналогичное предыдущему образцу (А 17 ДВ), у которого увеличен искровой зазор (0.7мм – в базовой конструкции это значение 0.5мм).

АУ 17 ДВРМ — элемент базового типа, резьба M14х1.25, шестигранник 16мм, калильное значение 17, размер резьбы 19мм, тепловой конус выступает из корпуса, с резистором и головным электродом в жаропрочной оболочке, выполненным из медного сплава.

Как изготавливают свечи?

Макание

Изготовление свечей маканием

В глубокой широкой емкости нагревают воск до жидкого состояния. Между деревянным креплением с ручкой и грузом, по направлению гравитации натягивают несколько фитилей с шагом в 50 – 70 мм. В жидкий воск погружают фитиль с грузом на требуемую глубину и выдерживают 10 секунд. После этого, его вынимают и ожидают время, пока первый слой воска затвердеет. Как только это произошло, заготовку снова макают в емкость на 2 секунды и вынимают. Таким образом, повторяют цикл до получения требуемой толщины свечи. Готовые изделия оставляют остывать на 24 часа в холодном помещении, после этого, их снимают с крепления и обрезают до нужного размера и формы. Таким способом изготавливают восковые свечи в форме конуса и цилиндра любой толщины.

Выкатывание

Остывание свечей

Воск разогревают до состояния теста и на столе выкатывают заготовку в форме листа. Фитиль начинают заворачивать от края, таким образом, чтобы он в результате находился по центру свечи. Далее выкатывают свечу с добавлением новых слоев до формирования требуемой толщины.

На станках

Станок для производства свечей

Для изготовления используют пресс-станок, который в автоматическом режиме превращает воск в свечную ленту. В формирующей головке происходит ввод и центрирование фитиля с подачей в фильеру. После этого, происходит закрепление внешнего слоя и частичное охлаждение. На следующем этапе, ленту нарезают и формируют готовую свечу. Для создания чайных свечей используют алюминиевые или бумажные формы, в которые заливают основу.

Дизайнерские

Производство дизайнерских свечей

Для создания уникальной свечи, используют форму для отливки, которую нагревают и помещают в термозащитную сумку. Внутренние стенки емкости смазывают жидким мылом или средством для мытья посуды. Фитиль фиксируется на дне и на крышке емкости по центру свечи. В форму заливают любую из имеющихся основ и оставляют до полного остывания. Чтобы извлечь свечу, нужно окунуть на пару секунд форму в горячую воду и потянуть за фитиль. Способов и вариантов изготовления дизайнерских свечей очень много и при необходимости можно найти любой из них.

Из чего делают свечи?

Парафин

Для производства используют стеарин, парафин, воск, сало, спермацет или другое вещество со схожими свойствами. К основе добавляют красители, стабилизаторы, ароматизаторы и другие компоненты. Для фитиля используют нити из натуральных компонентов, с добавлением хлористого аммония, селитры, борной кислоты, красителей и других ингредиентов. Некоторые добавки, позволяют увеличить длительность горения и контролировать размеры пламя. Все зависит от желания заказчика и возможностей производителя.

С появлением новых технологий производства, можно изготавливать любые свечи даже в домашних условиях. Разнообразие материалов, позволяет создавать предметы искусства или простые хозяйственные, без лишних денежных затрат и тяжелого труда.

Как же следует поступать с этим продуктом?

Понятно вопрос о том, что делают с отработанными свечами зажигания – совсем не риторический, ведь при большом количестве изделий, суммарный вес драгоценных металлов может оказаться ощутимым не только для желающих заработать, но также для промышленности, нуждающейся в пополнении своих запасов. Причем на всем рынке по обороту металлов спрос на иридий снизился, но только не для автомобильной промышленности. Именно в этом направлении наблюдается рост спроса на протяжении последних 5 лет.

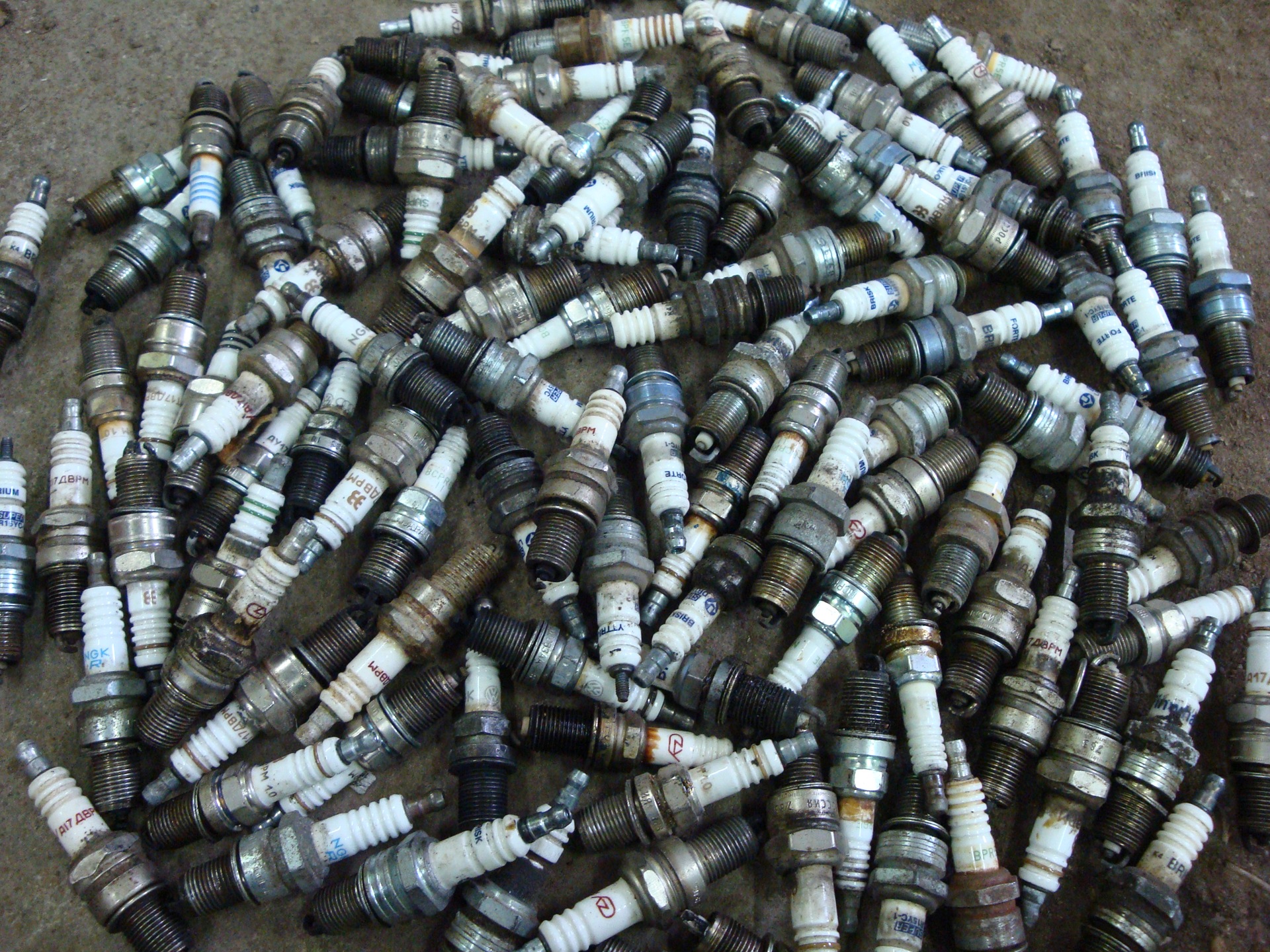

Использованные свечи зажигания

Свечи зажигания, использованные в разных условиях, имеют свои следы эксплуатации. В местах приема радиоэлектронного лома их делят на такие категории:

сильного износа;

с трещинами;

со следами оплавления;

наличие эрозии;

имеющие желтый нагар;

разъеденные щелочами.

В зависимости от состояния утилизация свечей зажигания может происходит по нескольким вариантам. Отправка их в категорию делового лома (см. что такое деловой лом) для дальнейшего использования после произведения над ними определенных действий по очистке.

Однако, что происходит со свечами, которые невозможно использовать более — понять трудно. Поскольку, как мы уже писали, встречаются объявления о покупке отработанных изделий, но с другой стороны в прессе встречается документ, подписанный еще в 2007 году Лужковым Постановление 391-ПП. Оно касается перечня наименований изделий, оказавшихся в отходах и подлежащих дальнейшей переработке. Согласно его пункту 2.1 переработка свечей зажигания, вопреки наличию в них цветных и даже драгоценных металлов, не производится.

Кроме всего перечисленного, свечи зажигания относятся к твердым бытовым отходам, которые следует собирать в контейнерах для ТБО, с последующим вывозом на полигон и захоронение. Такой вывод можно сделать из инструкции по безопасному обращению с отходами, возвращаясь к началу статьи, напомним, что свечи сжигания должны поставляться в герметичной упаковке.

отработанные свечи зажигания — это, скорее, мусор, ТБО, нежели что-то ценное

Срок эксплуатации

Конкретный вид свечей зажигания и их марка оказывают огромное влияние на их срок эксплуатации. Никелевые свечи зажигания, к примеру, рассчитаны на средний срок работы в 30-45 тысяч километров пробега автомобиля. Платиновые аналоги работают в разы дольше – они способны продержаться и 70, и 80 тысяч километров.

Свечи с иридиевым электродом варьируются в зависимости от толщины электродов и их конструкции, их срок “жизни” может составлять как 69, так и 120 тысяч километров пробега. На платиновых и иридиевых электродах практически не образуется нагар, благодаря чему горючая смесь воспламеняется в разы лучше. Сопротивление свечей зажигания не зависит от того, какой конкретно металл используется при их производстве.

На что влияет калильное число свечей зажигания

«Горячие» — использовались на маломощных низкофорсированных моторах. Они очень хорошо очищаются от нагара, но если их установить на высокофорсированный мотор, то вы рискуете тем, что у вас появится калильное зажигание и мотор выйдет из строя. Для примера такие моторы стояли на советских легковых автомобилях. А сегодня они устанавливаются на двигателях, например, «Газелей».

Если же на маломощный мотор поставить «холодные» свечи. То тут вы рискуете тем, что из строя очень быстро выйдут сами детали. Дело в том, что разогрева мотора им будет не хватать для их очистки от нагара. И очень быстро она закоксуется и перестанет работать.

Так что, из всего вышеперечисленного следует, что для бесперебойной работы мотора нужно использовать свечи, которые предназначены для использования именно в этом моторе по калильному числу. В противном случае вас ждут разнообразные неприятности.

Импортные устройства

На импортные СЗ обозначения наносят по аналогии с российскими, но с использованием других буквенно-цифровых символов, что может ввести автовладельцев в некоторое заблуждение. Хотя, в целях упрощения выбора на упаковку наносится информация о том, на каких ТС они могут использоваться. Кроме того, маркировку импортных устройств можно расшифровать по специальным таблицам заменяемости. Но остановимся на образцах, наиболее востребованных у автовладельцев, более подробно. Рассмотрим для примера маркировку устройств ведущих брендов.

Ассортимент импортных свечей

Свечи NGK

Предприятие NGK (Япония) называют лидером по выпуску СЗ. Его изделия признаны максимально качественными и надёжными. Маркируются свечи NGK таким образом:

отечественные устройства А 11 являются аналогом изделий B 4 H;
А 17 ДВР заменяются на BPR 6 ES.

Расшифровывается маркировка изделий NGK довольно просто. В частности, В4Н:

буквенный символ В прописывает диаметр и шаговый показатель резьбы, в данном случае это М14х1.25, другие возможные обозначения А/С/D/J;
цифровой символ 4 указывает калильное значение — этот показатель варьируется в интервале 2-11;
буквенный символ Н обозначает величину резьбы (12.7мм).

Маркировка свечей NGK

Обозначение BPR 6 ES указывает, что это изделие, оснащенное стандартной резьбой, проекционным изолятором (Р), в наличии резистор (R), калильный коэффициент 6, размер резьбы 17.5мм (Е), символ S говорит об индивидуальных свойствах изделия.

Искрообразователи Bosch

Продукция компании Bosch не нуждается в представлении. Допустим, артикул WR 7DC имеет такую расшифровку:

символ W – резьба со стандартными параметрами (14);
символ R – наличие резистора, препятствующего помехам;
цифровой символ 7 — калильное значение;
буква D — величина резьбы (19мм);
буква С – электрод из медного сплава, другие возможные обозначения – O (обычный сплав), S (серебряный элемент), P (платиновый).

Маркировка свечей Bosch

Чешские устройства Brisk

Предприятие с 35-го года прошлого столетия выпускает СЗ, которые пользуются неизменным спросом у наших автомобилистов.

Артикул на свечах этого производителя, например, DOR 15 YC имеет следующую расшифровку:

буквой D обозначается резьба размера «стандарт» (1.25мм), ориентированная под ключ 14, с размером корпуса 19мм;
буквенный символ О указывает на специальную конструкцию изделия, выполненную по регламенту ISO;
буквой R обозначено наличие резистора, а символом Х обозначается способность сопротивления электродов к формированию нагара;
цифра 15 – это калильный показатель, который может варьироваться в интервале 8-19 (при этом индекс 13 производителем не проставляется);
буквой Y обозначен выступающий разрядник;
символ С указывает на головной электрод выполненный из меди;
1 (мм) — зазор у электродов.

Свечи Brisk

Устройства Beru

Производителем Beru (Германия) выпускаются свечи и прочие комплектующие премиум-качества. Изделия маркируются, например, как 14 R-7 DU, что расшифровывается так:

14 – размер резьбы (14×1.25мм);
R – имеется резистор;
7 – калильный коэффициент (интервал 7-13);
D – величина резьбы (19мм) с прокладкой-уплотнителем под конус;
U – головной электрод из сплава медь+никель.

На примере другого обозначения – 14 F-7 DTUO – поясним, что маркирование несколько изменяется: значения величин СЗ — стандарт, причем гайка меньше установочного пространства (F), может применяться только в «маломощных» моторах с уплотнителем (Т), головной элемент изделия усилен (О).

Свечи Beru

Устройства Denso

Эта компания маркирует свои изделия так – SK 16 PR-A 11, что расшифровывается следующим образом:

S – головной электрод диаметром 0.7мм из иридия, электрод с боку оснащен платиновой накладкой;
K — диаметр шестигранника;
16 — калильный коэффициент;
Р – выступающий на 1.5мм головной электрод;
R – есть резистор;
A — параметр конкретно для этой модификации СЗ;
11 — размер зазора.

Отметим, что буквенные обозначения на устройствах Denso могут изменяться в зависимости от серии изделия.

Свечи Denso

Устройства Champion

Изделия этого бренда подписаны по аналогии с другими свечами. Например, обозначение RN 9 BYC 4 это:

R — наличие резистора (при указании символа Е – изделие оснащено экраном, O- проволочным резистором);
N – стандартная величина резьбы (10мм);
9 — калильное значение (интервал 1-25);
BYC – головной электрод из меди с двумя боковыми элементами (изделия конструкции «стандарт» маркируется символом А);
4 — зазор у электродов.

Свечи Champion

Элементы и материалы для их изготовления

Также в документе указано, что состав отхода свеч зажигания автомобильных отработанных выглядит следующим образом:

Железо;

Оксид кремния;

Оксид алюминия.

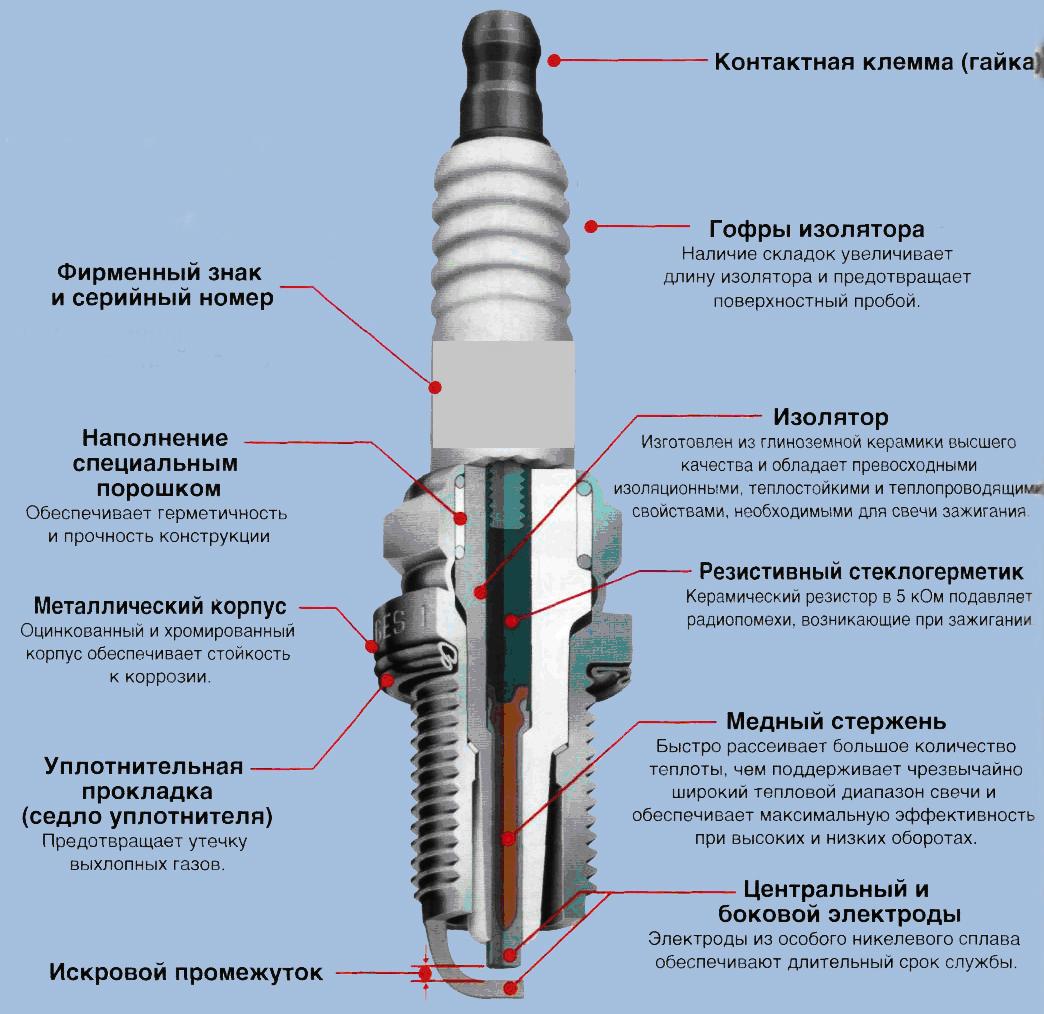

Строение свечи зажигания

Однако это не совсем правильно, в зависимости от марки автомобиля, производителя, прочих параметров, свеча зажигания содержит такие значимые элементы:

изолятор– алюмооксидная керамика;

газонепроницаемая оболочка и помехоподавляющие резисторы – стеклопластмасса;

корпус – никелированный;

уплотнительное кольцо – металл;

центральный электрод – медь в никелевой оболочке (может быть изготовлен из платины или иридия).

Заземляющие электроды, которые привариваются к корпусу свечи зажигания изготавливаются из специальных сплавов никеля (или армирование из платины или титана). Также встречаются свечи с содержанием серебра, иттрия. Применение драгоценных металлов объясняется необходимостью получать изделия высокого качества. Для примера, есть искровые свечи, у которых центральный электрод небольшого диаметра, покрывается слоем платины до 0.8 мм или иридием до 0.5 мм. Но все же показатели свечей с нанесенным Ir более перспективные, поэтому в продаже/покупке чаще встречаются иридиевые свечи.

NGK

Японская компания NGK является мировым лидером по производству свечей зажигания. Ее продукция считается одной из наиболее качественных и надежных. Маркировка свечей зажигания NGK следующая:

Российский А11 соответствует В4Н.
А17ДВР можно заменить на BPR6ES.

Расшифровка маркировки свечей зажигания NGK проста:

В4Н – диаметр и резьбовой шаг. Буква В соответствует М14 х 1,25, прочие размеры обозначаются буквами А, C, D, J.
Под 4 кроется калильное число. Данная характеристика обозначается цифрами от 2 до 11.
Размер резьбовой части – 12,7 миллиметров, обозначается Н.

Маркировка свечей BPR6ES расшифровывается как: стандартная резьба, Р – изолятор проекционного типа, R – резистор, калильное число – 6, длина резьбового элемента – Е – 17,5 миллиметров, под S кроются особенности свечи зажигания. Если после маркировки через дефис указывается цифра, она обозначает зазор между электродами.

Что обозначает маркировка свечи

Я уже выше упомянул, что калильное число нанесено на самой свече. Но где же конкретно его искать в маркировке. Расшифруем маркировку на примере NGK BPR6E, которую каждый может найти на сайте hotline.

Маркировка свечи

Итак, первая буква в маркировке «В». Она обозначает, что диаметр 14 мм. Могут быть ещё буквы D и C.

D соответствует диаметру 12 мм
С соответствует диаметру 10 мм

Далее в маркировке присутствует «Р». Эта буква обозначает, что прибор имеет выступающий изолятор.
Буква «R» — указывает на то, что это резистор.

А вот, цифра «6» это то самое калильное число. Учитывая, что у NGK калильное число идёт с 2-х до 12, то свеча с числом «6» представляет самый распространённый класс средних деталей.

Ну и последняя цифра «Е» обозначает то, что она имеет длинную резьбу. Если же вы встретите букву «Н», то резьба у этой детали короткая.

Кстати, на фото выше маркировку при внимательно взгляде можно заметить на металлическом пояске.

От чего же зависит калильное число свечей зажигания

Калильное зажигание происходит при перегреве свечи. Поэтому чем меньше она перегревается, тем свеча более «холодная». Обычно «холодные» свечи более дорогие чем горячие. Почему так, думаю понятно из первого предложения – на «холодных» используются более качественные и, следовательно, дорогие материалы. Это приводит к её лучшему охлаждению и предотвращению калильного зажигания при предельных нагрузках.

Наиболее «холодные» свечи устанавливаются на гоночных автомобилях, а так же на автомобилях с турбонаддувом.

Свечи зажигания

Специфика свечей зажигания

Сегодня в продаже представлены СЗ отечественных и зарубежных производителей, поэтому у автомобилистов практически не возникает проблем с их выбором.

Свеча зажигания

Единственное, что может стать небольшим препятствием это существующие различия изделий. А отличительные характеристики свечей зажигания таковы:

Компания-производитель — Bosch, Denso, Champion, NGK и другие.
Конструкционные особенности — один или несколько электродов.
Калильное значение.
Зазор у электродов – точка, где собственно и происходит воспламенение рабочей смеси.
Материал электродов – легированная сталь с никелем/марганцем, медь, иридий, платина.
Соединительные размеры свечей зажигания – длина/шаг резьбового элемента, параметры шестигранника (определяют параметры ключа, используемого при монтаже/демонтаже).

Иначе говоря, без определенных знаний выбрать свечи не так-то просто. Конечно, существует вариант, взять в магазин свечи, уже установленные в автомобиле, но это не всегда бывает удобно. Ниже нами будет дана расшифровка маркировок наиболее популярных у автовладельцев свечей зажигания, а также таблицы их взаимозаменяемости, что поможет выбрать правильный образец в случае отсутствия прописанных производителем СЗ. Так, например, на вазовскую «пятерку» ставятся российские свечи А-17-ДВ, при этом их можно заменить изделиями других производителей: L 15 Y (Brisk), BP 6 ES (NGK), W 7 DC (Bosch) либо 64 (Autolite). В принципе, это одно и то же изделие, отличающееся только маркировкой. А что значат наносимые на свечи зажигания отметки и как в них сориентироваться – поговорим далее.

Таблица калильных значений

Проверка свечей зажигания

Если происходят некие проблемы в работе двигателя то первое что нужно проверить, это свечи зажигания. Их внешний вид может дать довольно полную информацию о состоянии вашего мотора.

Итак, проверку свечей нужно начать с их извлечения из двигателя. Правда, перед их извлечением нужно дать некоторое время двигателю поработать на холостых оборотах. Конечно, если таковые на вашем моторе всё ещё присутствуют.

Но вернёмся собственно к проверке. После того как вы извлечёте свечи из двигателя вам нужно проверить их маркировку и убедиться в том что она соответствует требованиям для марки вашего автомобиля.

Если с маркировкой всё в порядке, тогда просто внешне осмотрите электроды. У исправной свечи цвет электрода должен быть белёсым – сизым, и нагар на ней должен быть минимальным. Если эти требования не удовлетворяются, то с вашим мотором проблемы. По внешнему виду свечи, с вероятностью 90%, можно выяснить какие проблемы с вашим двигателем. Но это тема отдельной статьи и её мы касаться не будем.
