Электростатическая коптильня своими руками

Какие продукты можно готовить в коптильне

Продукты с высоким содержанием жира стоит коптить холодным методом. Большинство из блюд для приготовления холодным способом копчения стоит хорошо замариновать. Домашние колбаски, сало, большая мясная вырезка, мясной рулет, жирная рыба (скумбрия, лосось) и многое другое, под действием низкой температуры прекрасно провяливаются и отдают лишний жир. Кроме того, продукты с высоким процентом жирности сохраняют свежесть за счет длительного окуривания и могут храниться в течение месяца в холодильнике.

Овощи, курицу, морепродукты и нежирную рыбу (окунь, лещ) желательно коптить горячим способом. Довольно высокая температура обработки даёт аппетитную корочку и сделает блюда нежными с ярким вкусом. Но при этом время хранения таких продуктов не больше 4 – 5 дней.

Электрокоптильня – это прекрасный компактный агрегат, который позволит безопасно приготовить замечательные блюда из курицы, рыбы, мяса и овощей. Каждый семейный праздник или просто выходной, можно порадовать себя и своих близких качественными копченостями на семейном столе без лишних затрат, благодаря вот такому универсальному домашнему атрибуту.

Как работает электростатическая коптильня

Электростатическое копчение основано на простых физических явлениях. В коптильне создается постоянная разность потенциалов от источника высокого напряжения, за счет чего дым быстро проникает в обрабатываемый продукт. Для правильной работы коптильни положительный полюс (анод) подключается к сетке, через которую проходит дым. Дым в результате ионизируется и становится положительно заряженным. Отрицательный заряд подается на катод, в качестве которого выступают готовящиеся продукты.

Положительно заряженный дым устремляется к отрицательно заряженным продуктам и быстро распределяется по всему их объему. Продукт получается равномерно насыщенным частицами дыма, что выгодно отличает электростатическое копчение от обычного, когда поверхностный слой продукта является более прокопченным.

Важно, что продукт после электростатического копчения не является полностью готовым. Глубокая диффузия продуктов горения только запускает процессы денатурации и гидролиза, поэтому после завершения копчения необходимо выдержать обработанные продукты еще несколько дней в прохладном месте

Электростатическую коптильню несложно сделать в домашней мастерской. Чтобы выполнить приспособление своими руками, понадобятся базовые слесарные навыки и знание основ электротехники. В интернете можно найти множество схем для сборки домашней коптильни.

Общая схема электростатической коптильни включает 4 основных элемента:

Коптильная камера. В установке необходимо позаботиться о том, чтобы продукты были хорошо изолированы от корпуса. Если корпус выполнен из металла, то крепления выполняются обязательно из диэлектрика. Хорошо зарекомендовал себя эбонит, но можно использовать и дерево: дуб, орешник, ясень. Корпус должен быть оборудован плотно закрывающейся крышкой, в которую можно встроить термометр. Для работы коптильни внутри помещений стоит позаботиться о дымоотводе. Оптимальный объем камеры для домашнего копчения — 50-100 л.
Генератор дыма. Для электростатического копчения используются те же конструкции на опилках и щепе, что и для обычного холодного копчения. Дым должен быть обильным и холодным, с температурой не больше 35°С. Для копчения лучше всего использовать для получения дыма дерево фруктовых и лиственных пород, за исключением березы.
Источник высокого напряжения.
Управляющий блок.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Watch this video on YouTube

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Возможные проблемы копчения и пути их решения

Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Электростатическое поле для обеспечения копчения

Чтобы закоптить продукты холодным копчением, необходимо потрать много времени. В обычных помещениях продукты коптятся более семи дней, при этом необходимо поддерживать температуру на уровне 25 градусов по Цельсию и обеспечивать постоянное дымление. Но технологии развиваются даже в этой сфере и теперь для копчения используют электростатическое поле. Конструкция состоит из следующих элементов:

вначале устанавливают короб из оцинкованного железа, на одной стороне закрепляют дверцы на петли;
по вертикали располагаются вешала, которые представляют собой отрезки из нержавеющей стали, это также могут быть проводки диаметром от трёх до четырёх миллиметров;
к вешалкам подключается высоковольтный провод (можно взять от старого элемента);
блок питания также можно взять от старого телевизора;
в нижней части устанавливаем мотор мощностью от 300 до 350 Вольт; на оси закрепляем диск из чугунного материала диаметром 80–100 миллиметров и толщиной 20–30 миллиметров.

Потом на вешалках подвешивают просоленный продукт, включают установленный мотор и блок развёрток. По истечении нескольких часов отключают питание и вынимают готовые копчёности.

Подготавливаем к работе электростатическую коптильню

Перед началом эксплуатации устанавливают прибор на ровную поверхность, а на дымоотвод надевают рукав, сделанный из прорезиненной ткани, который выводится в окно наружу через форточку. Теперь можем закреплять коптильню. В установленный охладитель следует залить водяной затвор на 2/3 воды. Когда вынимаем высоковольтный блок, на скобы подвешиваем продукты. Теперь можем опустить высоковольтный блок в камеру. Подключаем электроток к блоку управления и высоковольтному блоку.

Теперь необходимо добавить в дымогенератор древесину (предпочтение отдавайте яблоне, вишне). Размер частиц — не более 10 миллиметров. Подключаем коптильню к электрической сети. Во время процесса копчения необходимо контролировать объём опилок каждые 30 минут. При этом соблюдайте правила безопасности — отключайте высоковольтный блок. Когда процесс копчения подошёл к концу, необходимо вынуть влагосборник, протереть скобы, очистить золу в дымогенераторе, снять охладитель и вылить воду, просушить затвор.

Установка электростатического копчения включает в себя ещё и техническое обслуживание, которое представляет собой периодическую чистку охладителя, крюков и сеток. При необходимости охладитель разбирают, а потом складывают обратно.

Срок службы таких приборов равен примерно 10 годам, а чаще всего они могут работать и намного больше. Это очень выгодное и правильное вложение денег. Вы можете открыть свой собственный бизнес, который будет связан с приготовлением копчёных продуктов. Самодельная электростатическая коптильня обладает высокой скоростью приготовления, поэтому остаётся только сделать такой агрегат и наслаждаться результатом. Да и продукты, приготовленные подобным способом, получаются экологичными и безопасными для человека. Недаром интернет переполнен рецептами приготовления в электростатической коптильне.

Виды электрокоптилен

Электрокоптильня горячего копчения

Горячий способ копчения – это температурная обработка продуктов при высоком температурном режиме (свыше 100 градусов). При таком способе приготовления в ингредиентах сохраняется нужное количество влаги, что придает продуктам насыщенный вкус и сочность. Время готовки напрямую зависит от мощности прибора, максимальная мощность для небольшой коптильни 400 – 500 Вт. Также важный фактор временных рамок готовки – это сложность продукта (сало, домашняя колбаса) и его количество. Быстрее всего в электрокоптильне горячего копчения готовятся овощи и рыба, занимает примерно до 10 – 15 минут. Если не использовать средства для продления годности, то продукты, приготовленные в коптильне горячего копчения, хранятся не более 3 – 4 дней.

Электрокоптильня холодного копчения

Способ холодного копчения продуктов более длительный, чем способ горячего копчения потому, что происходит обработка продовольственных товаров при низкой температуре: мясные изделия до 30 градусов, рыба и морские деликатесы до 45 градусов. Электрическая коптильня холодного копчения более сложна в техническом плане. При холодном копчении происходит своего рода окуривание с равномерной обработкой продуктов, занимает намного больше времени и требует достаточной степени просаливания продуктов питания, с предварительным замачиванием до полусуток.

Есть модели, которые комбинируют в себе два способа копчения, но это бывает довольно редко потому, что эти устройства потребляют большое количество электроэнергии.

Все виды коптилен бывают:

1. Коптильня с дымогенератором. Устройство для окуривания при низкой температуре. В состав генератора дыма входит эжектор, помпа нагнетания воздуха, камера сгорания. Дымогенератор, в основном, съемный и его можно приобрести отдельно от коптильной камеры. Этот приспособление превращает копчение в окуривание, немного напоминающий способ холодного копчения.
2. Коптильный шкаф с гидрозатвором (водяной замок). Обеспечивает безопасный режим работы коптильного устройства в закрытом помещении. Водяной затвор своего рода ухватывает запах и предотвращает его проникновение в дом, квартиру или другой вид постройки. Все скопившиеся запахи выводятся с помощью штуцера, куда присоединен шланг или трубка. Электрические коптильные шкафы с гидрозатвором широко используются, как в закрытых помещениях, так и на природе под открытым небом.

Что такое копчение в электростатическом поле?

Обратите внимание! Сущность электростатической обработки дымом заключается в ускорении попадания продуктов горения в продукт. В дальнейшем наблюдаются реакции, которые аналогичны тем, что происходят при обычном копчении

Электростатическое поле не оказывает никакого влияния на такие моменты, как гидролиз и денатурация, происходящие в мясе при воздействии дыма. Электростатическое поле увеличивает скорость диффузии дыма. Соответственно, продукты, копченные посредством данного метода, нужно выдерживать на протяжении нескольких суток. Делать это надо в холодном месте для дозревания. Если речь идет о домашних условиях, достаточно положить продукты в холодильник. Все необходимые процессы за этот период закончатся, а потому продукт станет абсолютно готовым к употреблению

В дальнейшем наблюдаются реакции, которые аналогичны тем, что происходят при обычном копчении. Электростатическое поле не оказывает никакого влияния на такие моменты, как гидролиз и денатурация, происходящие в мясе при воздействии дыма. Электростатическое поле увеличивает скорость диффузии дыма. Соответственно, продукты, копченные посредством данного метода, нужно выдерживать на протяжении нескольких суток. Делать это надо в холодном месте для дозревания. Если речь идет о домашних условиях, достаточно положить продукты в холодильник. Все необходимые процессы за этот период закончатся, а потому продукт станет абсолютно готовым к употреблению.

Если говорить о физической сути процесса, то дым от генератора проходит сквозь сетку. К ней подсоединен положительный полюс источника напряжения постоянного тока. При этом отмечается крайне низкая сила тока. Ионизация дымом наблюдается в дальнейшем, после чего он переходит в камеру коптильни. Тут находятся продукты, к которым подключен отрицательный полюс аналогичного источника. Ионизированный дым под воздействием разноименных зарядов делится на две фракции. С большой скоростью положительно заряженные ионы направляются в сторону продуктов и в буквальном смысле пронзают их толщу.

Идет равномерное распределение составных элементов дыма, благодаря чему мясо или рыба находятся под их воздействием. Вот почему рассматриваемый способ считается одним из наиболее результативных, по сравнению со стандартным копчением. Обычное копчение приводит к обработке верхних слоев в наибольшей степени. Внутренние слои подвергаются меньшему воздействию.

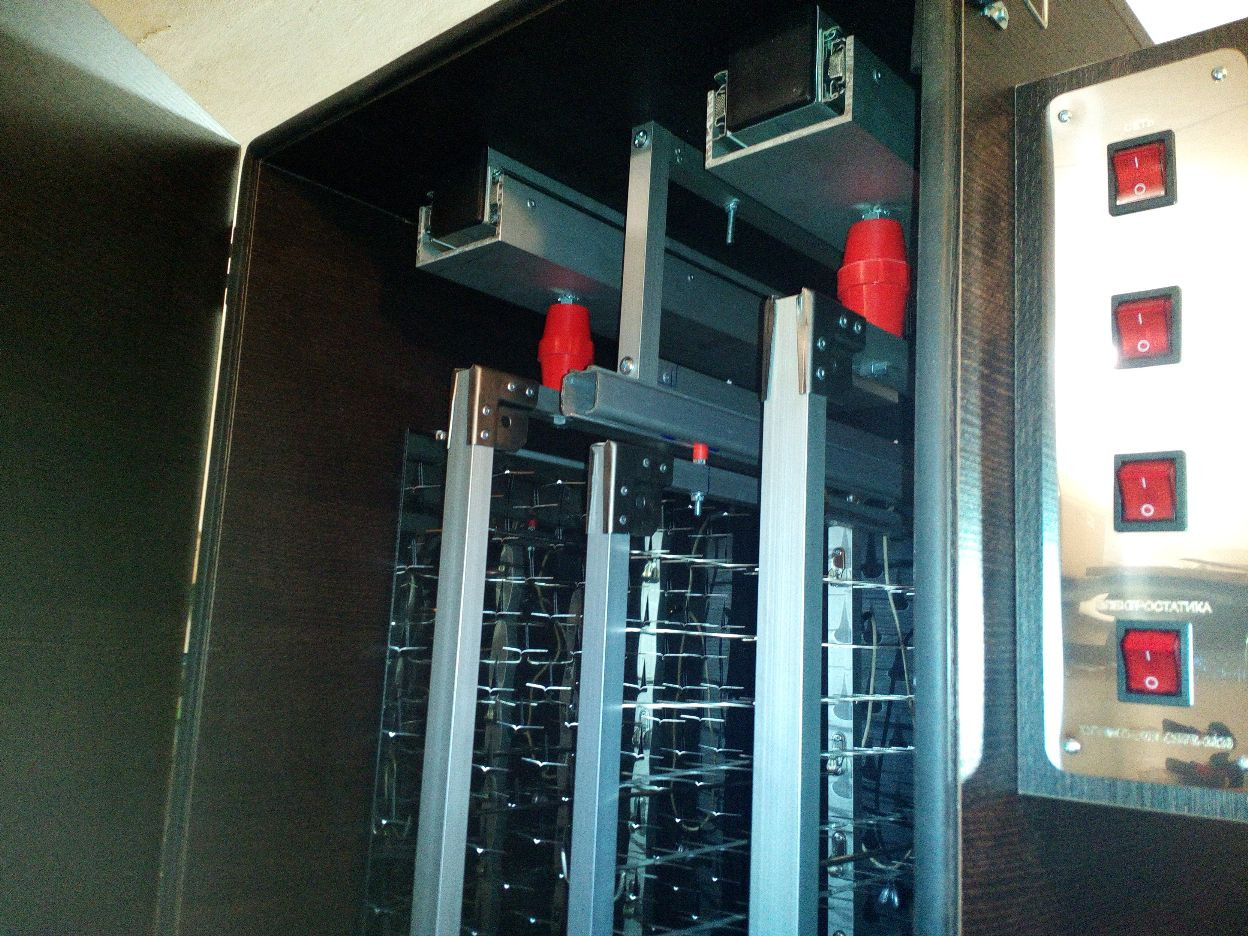

Выполнить коптильню для электростатического копчения можно своими руками. Сложное оборудование или особая подготовка для этого не нужны. Если у вас в наличии есть базовые слесарные навыки и небольшие знания относительно электротехники, этого будет достаточно.

Что такое электростатическая коптильня

Существует 2 вида коптильных устройств – классические и электростатические. По вкусу продукты получаются одинаковыми, отличие лишь в том, каким образом работают устройств. Различие в приборах заключается в наличии в электрокоптильне высоковольтного блока, который отвечает за увеличение скорости и глубины проникающего в пищу дыма. Благодаря электростатике возрастает скорость диффузии дыма, что приводит к сокращению времени приготовления копченостей до нескольких часов. Чтобы получить готовые продукты в классической коптильне может понадобиться неделя и более.

Коптильня обладает своими плюсами и минусами. Из преимуществ электрокоптильни можно ответить простоту при работе и малые габариты устройства. Коптильня весит не более 10 кг, что дает возможность использовать ее даже в маленькой квартире на балконе или в гараже. Изготавливается коптильня из нержавеющей стали, благодаря чему устройство является безопасным. Серьезным недостатком коптилен является их высокая стоимость, но прибор можно создать самостоятельно из подручных материалов, которые можно найти в гараже.

https://youtube.com/watch?v=XKzuAo6VubA

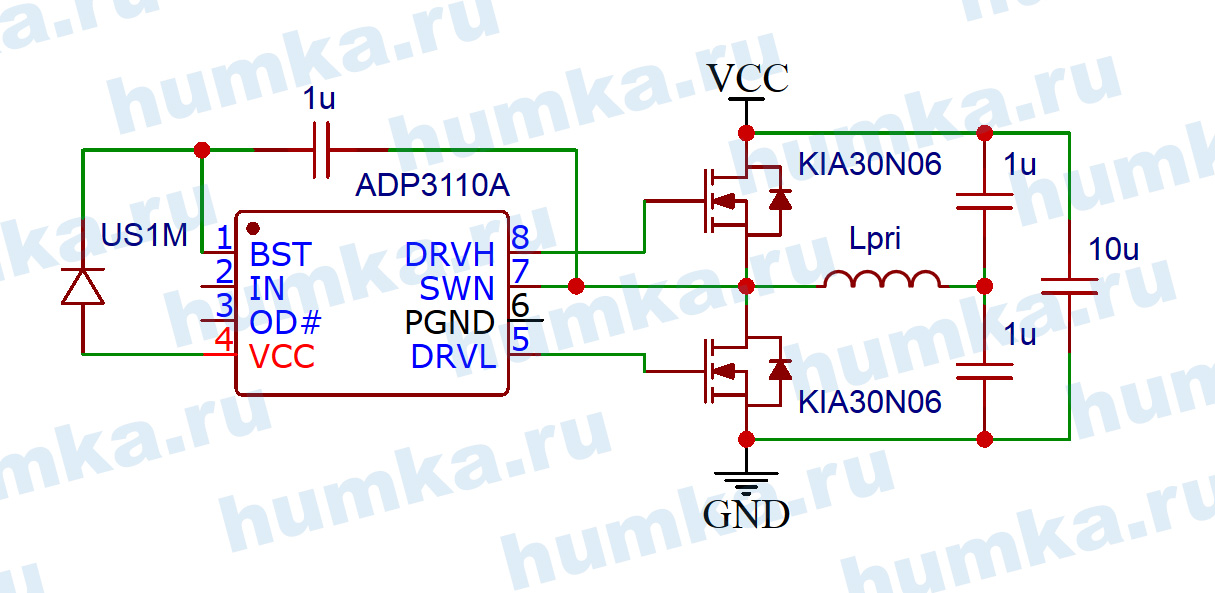

Схема силовой части первого высоковольтного генератора:

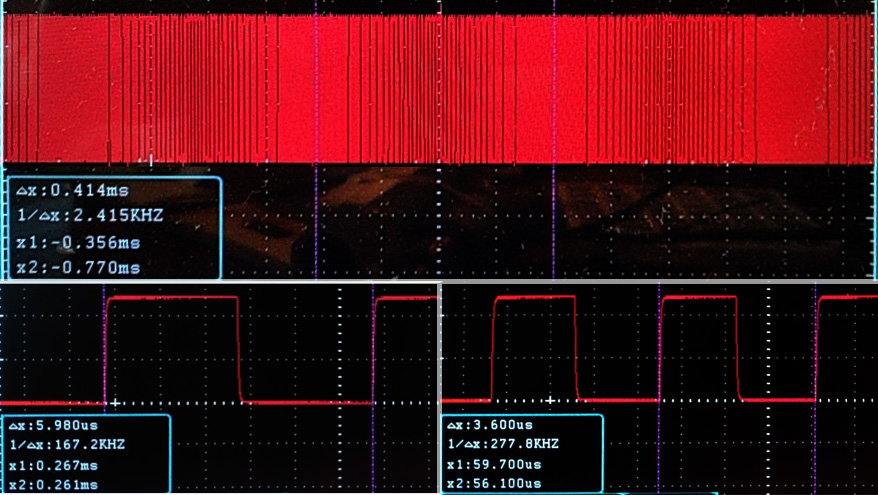

Микроконтроллер генерирует циклический сигнал с периодом ~414-420ms, в течении которого частота меняется от ~167 до 277kHz.

Второй модуль по всей видимости является предыдущей версией первого, и кроме отличия в деталях имеет другие параметры по частоте:

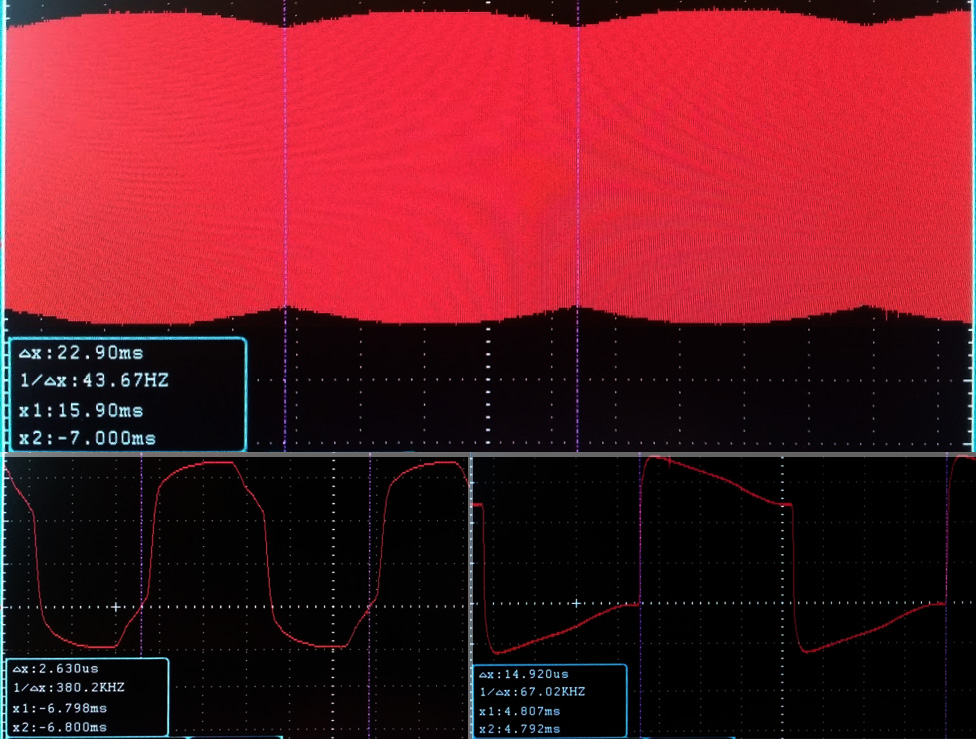

Здесь сигнал имеет циклический период ~23ms, частота меняется от ~67 до 380kHz.

Выходной трансформатор имеет первичную обмотку 24uH и вторичную 465mH (измерения проводились на частоте 1kHz).

Проверка самодельным киловольтметром из наборного резистора в 500МОм и микроамперметра на 100uA показала, что первый модуль через штатный умножитель даёт ~14 киловольт при токе потребления 1.15А, второй, через умножитель первого, даёт 10.2 киловольта при среднем токе 260mA, т.к. первый высоковольтный генератор из-за неудачной конструкции умножителя пробивало по воздуху, для измерения пришлось поместить его в стакан с маслом.

Оба теста проходили при напряжении питания 12 вольт. Несмотря на заявленную продолжительность работы 24 часа, трансформатор преобразователя в процессе работы сильно нагревается, и больше одной-двух минут включать его не стоит, причем следует понимать что тепловизор не отображает реальный нагрев сердечника т.к. он находится под слоем компауда. В реальности трансформатор первой версии блока обжигает пальцы уже после двух минут непрерывной работы.

Видео

Ссылки на детали и модули, продающиеся на Али, не приводятся — вы можете сами найти по названиям. Автор проекта — ОлегГ.

Обсудить статью ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Сделал генератор для коптильни, в принципе восмёрочное зажигание, но время экономит хорошо. Пробный запуск показал, что копчение происходит конечно не 15 минут как в роликах на ютубе, но может там генератор мощней, а за четыре часа сало покоптилось очень хорошо.

Комментарии 30

А не подскажите где готовый на али купить? У меня с наукой о контактах нелады

Дороговато, но мощно и без заморочек, можно на 15kv поискать, дешевле будет.

Я конечно дико извиняюсь.Но обычно, рыбу, мясо и т.д.Вешают на катод.Тогда эффект будет и ощутимее и сильнее.

Да в принципе на практике без разницы при соблюдении некоторых условий, а именно площадь поверхности продукта должна быть больше площади поверхности электродов, а по силе эффекта + — 15-20 минут погоды не сделает. А так да, в теории правильно.

подскажи пожалуйста по поводу генератора.катушка, коммутатор и блок питания в комплекте у меня есть,а вот нужно ли АЗ -1 блочок?можно еще фотки или схему пислать?спасибо!

Ладно у ускоглазых ))) всё есть .На старых чернобелых телевизорах есть говорит сосед телемастер.

А на выходе бабины. Что за кондеры и сопротивления?

Я тоже заказал, как у Павлова генератор сегодня с соседом телемастером спаяли всё работает.Осталось спаять умножитель ишу конденсатор и диоды подходящие.Питание пока зарядник телефона на 5в.500а.там видно будет.

Вот конденсатор и диоды у себя не нашёл, жду из поднебесной.

Давно присматриваюсь к подобному способу копчения. Для меня есть открытый вопрос: куда подключать высоковольтный вывод от катушки? Известно, что ток идет от + к -. Значит на вешале должен быть минус (чтоб дым лип на продукт). Вы подключили высоковольтный вывод на продукт. Значит там минус? Тогда как работают свечи в машине, ведь этот вывод от катушки соединен с центральным электродом свечи, а минус свечи на резьбе. Значит этот вывод у катушки плюсовой? Как правильно?

Правильно говоришь, когда собирал, накосячил, по теории работать не должно было, Но закоптилось и сало и рыба гораздо быстрей чем при классическом копчении.Та коптилка сгорела, термостат вышел из строя, сейчас строю новую и постараюсь без путаницы обойтись

Собрал эту схему, стал пробовать на искру, почти сразу сгорел коммутатор. Не знаете, почему?

Может с брачком был? или контакт не очень хороший на массу. Может по напряжению скачки были. Причин может быть множество, у меня пока работает, попробуй другого производителя и напряжение проконтролируй.

Можно эту схему еще больше упростить добавив кулер от компа с тремя выходами. Там уже этот датчик встроен в него. И сетку надо с двух сторон устанавливать

Б/у куллера не нашлось, а новый он больше стоит чем АЗ-1

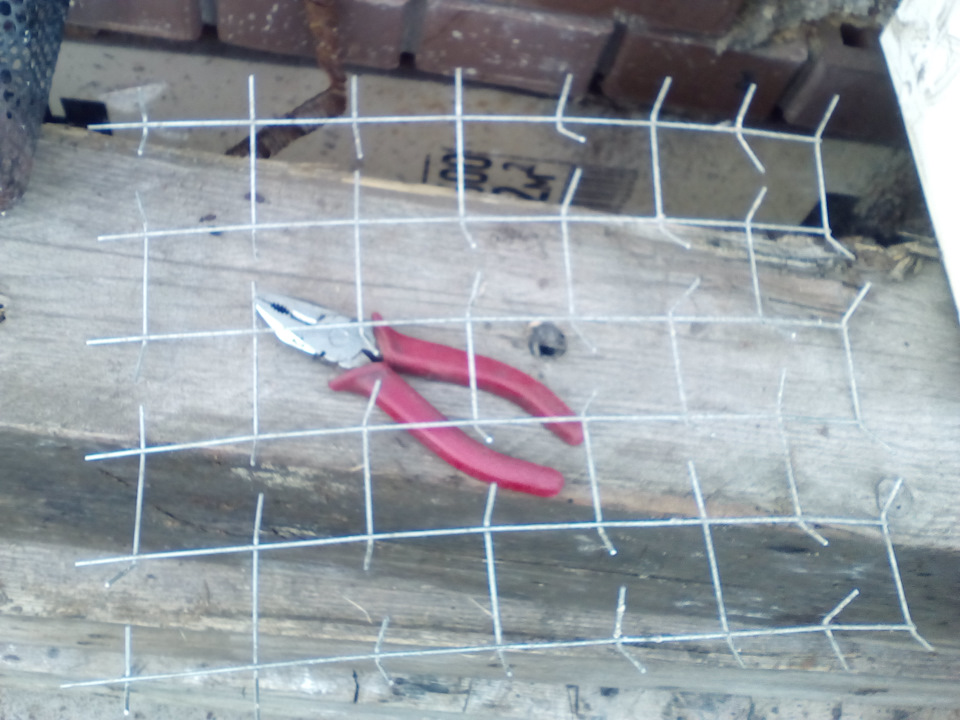

Ясно. Но сетку все же надо еще одну добавить. Я долго собирался и решил теперь тоже заморочиться со сборкой данного девайса. Вот еще думаю из строяника от ты сделать или же вазлвский вариант

” Вот еще думаю из строяника от ты сделать или же вазлвский вариант” Братан, реально не вьехал :).А вторую сетку добавлять буду, камеру новую уже собрал.

Из телевизорного строяника от кинескопа хотел написать. Можно заморочиться и сделать. Но решил не заморачиваться и сижу собираю из вазовского.

С помощью собственной коптильни в домашних условиях можно приготовить копченую рыбы или мясо. Холодное копчение в домашних условиях дает вкуснейший продукт. Многих останавливает нехватка времени для занятия любимым делом, ведь процесс копчения занимает несколько суток, и все это время нужно поддерживать оптимальную температуру и контролировать нормальную работу обеспечивать бесперебойное производство дыма.

Метод электростатического копчения лишен этих недостатков. Продукты, приготовленные с его помощью, обладают высокими вкусовыми свойствами и при этом не требуют значительных временных затрат.

Демонстрация работы

Следует учесть, что для подключения высоковольтного генератора к коптильной камере потребуется высоковольтный провод. Самый простой вариант заказать на алиэкспресс по запросу «высоковольтный провод» или «high voltage wire», такой провод применяется в СО2 лазерных станках и в частности применен в данном блоке. Как заявлено, выдерживает до 40 киловольт.

Кроме этого, возможно подойдут провода ПМВК, ПВН, ПВВ, если их нет, отлично подойдет советский антенный кабель, я пробовал такой:

Внешний диаметр по изоляции около 7-8 мм, диаметр центральной жилы (которую следует применять в качестве ВВ провода) около 4-х мм

Обратите внимание – изоляция у этой жилы полиэтиленовая, в современных антенных кабелях другая, они не подойдут

Также нельзя использовать любой другой провод какой бы толстой изоляция не казалась!

Места скрутки ВВ проводов блока с ВВ проводами коптильной камеры следует хорошо изолировать не менее чем пятью-шестью слоями изоленты, или залить термоклеем. По возможности на провода выходящие из ВВ блока надеть термоусадку для избежания повреждений т.к. они достаточно нежные.
