Альбом - система alucom. альбом технических решений. конструкция навесной фасадной системы с воздушным зазором для облицовки кассетами из алюминиево-композитных панелей

Основные преимущества вентилируемых фасадных систем с облицовкой фасадными кассетами

Долговечность.
Пожаробезопасность
Сокращает электромагнитное воздействие.
Для лучшей вентиляции, оборудован отверстием в нижней части кассет.
Малый вес системы в сравнении с отделкой керамогранитом или фиброцементными плитами.
Низкая стоимость системы среди других систем вентилируемых фасадов.
Защита от повреждений при транспортировке и установке, благодаря защитной пленке, которая нанесена на внешнюю поверхность кассет.
Высокая производственная точность кассет облегчает монтаж и улучшает внешний вид.
Возможность производства угловых, треугольных, трапецевидных и др. видов кассет.

Достоинства металлокассет

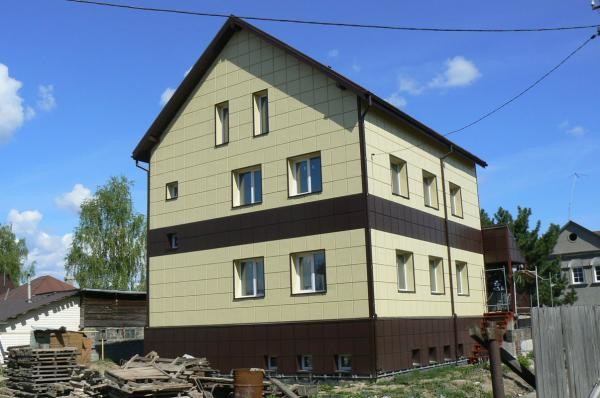

Такой объект выглядит презентабельно

Презентабельный внешний вид создает индивидуальный стиль здания.
Доступность установки и быстрота монтажа, обусловленная большими размерами отдельных панелей.
Выравнивание поверхности и сокрытие всех дефектов стен.
Долговечность, гарантированная устойчивостью материала к осадкам.
Поверхность сохраняет цвет на долгий срок, не выгорает под солнцем.
Материал проявляет устойчивость к высокой и низкой температуре.
Обеспечивается пожарная безопасность здания.

Недостатков у такой облицовки немного, к ним можно отнести: высокую стоимость и значительный вес обшивки фасада. Стальные кассеты используются для новых зданий, которые имею прочное основание, их не используют при реставрации. Алюминиевые панели отличаются легкостью, привлекательным видом и прочностью, только высокая стоимость материала препятствует его повсеместному применению. Отличные характеристики и безупречное качество кассет соизмеримы с их ценой.

Ярлыки

автоматизация в СПДС

Адекватные величины уклонов

атрибуты блоков AutoCAD

беспрогонная кровля

библиотека СПДС

блоки AutoCAD

БМЗ

быстромонтируемые здания

вентилируемый фасад

вентилируемый фасад с кассетой

вентфасад

вентфасад фото

водоотвод

водосток

водосточная система

волнистый профнастил

ВСК

ДБН

детали СПДС

дизайн

динамический блок AutoCAD

дистанционные прогоны под углом

извлечение данных в AutoCAD

инструменты AutoCAD

карнизный узел кровли

кассетоны

кассеты фасадные

КМД на прогоны

конструктивное решение кровли

конструктивы по фасадам

Копирование свойств AutoCAD

крепление кровельных прогонов

крепление профнастила

кровельное ограждение

кровельный пирог

кровля

Кровля мансардного этажа

кровля мансарды

ЛСТК

маркер СПДС

металлочерепица

металлочерепица узлы

металлочерепица dwg

монтаж окна в наборной сэндвич-панели

монтаж пароизоляции

мягкая кровля

наборная кровля

наборная сэндвич-панель

настройка СПДС

настройка AutoCAD

несущая кассета

несущий профнастил

несущий профнастил фото

обозначение теплоизоляции на чертежах

обшивка ВСК профнастилом

обшивка кассет PS-панелями фото

объекты СПДС

отделка фасада

отделка фасада профнастилом

ошибки монтажа

параметрические объекты СПДС

пароизоляционная пленка

пароизоляция на кровли

планки на фасад

подсчет планок

подсчет площади

портфолио

примыкание к дымоходу

профнастил

Профнастил в автокаде

профнастил чертеж

размеры в AutoCAD

разработка КМД на тонкостенные прогоны

разрезание сэндвич панели

раскладка кровельных материалов

раскладка металлочерепицы в AutoCAD

раскладка профнастила

раскрой кровли в AutoCAD

расчет кровли

расчет металлочерепицы

С-профиль

саморезы dwg

скачать узлы по металлочерепице

СПДС таблицы

СПДС GraphiCS

стеновая кассета

Стеновое ограждение

сэндвич панель

теплоизоляция

теплотехнический расчет

Типовая технологическая карта

тонкостенные профили

узел выравнивания колонны

узел кровельного пирога

узел металлочерепица

узел примыкания к стене

узел примыкания металлочерепицы

узел устройства воронки

узел устройства ендовы

узел устройства окна

узлы в автокаде

узлы по кровле

узлы по кровле dwg

узлы по фасадам в AutoCAD

узлы сэндвич-панелей

узлы dwg

уроки СПДС

уроки AutoCAD

уроки SketchUp

утепление кровли

фальцевая кровля

фальцевые панели

фасад с утеплением

фасадные панели

фасадные панели фото

функции AutoCAD

хитрости AutoCAD

холоднокатаные оцинкованные профили

чертеж кассеты

чертежи в dwg

чертежи PS-панелей

шаблон отчета СПДС

шаблон СПДС

AutoCAD и СПДС

Download

KeyShot

PS-панели

SketchUp

Z-профиль

Преимущества и недостатки

Кассетные изделия широко востребованы.

Объясняется это наличием положительных характеристик изделий:

долговечность такой облицовки;
прочность элементов, обусловленная спецификой изготовления и типом используемого сырья;
быстрый монтаж – сборка фасада из кассет выполняется в минимальные сроки, а для проведения работ нет необходимости нанимать профессиональную бригаду строителей;
изделия обеспечивают прекрасную защиту основания от негативных атмосферных явлений – сильного ветра, осадков, ультрафиолета;
продукция огнеустойчива и хорошо переносит температурные колебания, включая низкую температуру;

кассеты, как и линеарные панели для фасада, оказывают минимальную нагрузку на стены строения, поскольку имеют небольшой вес;
в образовавшемся пространстве между основаниями и изделиями можно выполнить теплоизоляцию или уложить дополнительный слой гидроизоляции, что повысит комфорт в помещениях;
конфигурация материала, обусловленная их ровной поверхностью, может визуально скрыть все дефекты стен здания;
кроме того, кассеты можно применять и для внутренних работ.

Стальная продукция имеет больший вес по сравнению с остальными видами изделий. Поэтому применение кассет из стали потребует возведения каркаса для монтажа элементов. При отделке такими кассетами сооружений, не имеющих прочного фундамента, есть риск того, что здание будет разрушаться от дополнительной нагрузки.

У алюминиевых фасадных кассет имеется два минуса – высокая стоимость, а также трудоемкая транспортировка и специфические требования к условиям хранения. Связано это с определенной мягкостью сырья, за счет чего в результате неаккуратного обращения можно повредить края деталей либо сделать вмятины на поверхности продукции. Наличие дефектов отрицательно скажется на последующем монтаже таких кассет.

Композитные изделия имеют низкую устойчивость к ультрафиолету и нагреву. Поэтому перед приобретением этого вида продукции необходимо ознакомиться с рекомендациями специалистов относительно температуры, которую они могут переносить без ущерба качеству и эстетике дома.

Способы монтажа

Металлические кассеты устанавливаются как вентилируемый фасад. Перед тем как монтировать панели, устанавливают каркас, на который потом будет крепиться облицовка. Таким образом, между обшивкой и стеной строения остается зазор, который служит дополнительной вентиляцией. В этот зазор можно уложить утеплитель, если это необходимо. Но тогда теплоизолирующий слой следует защитить пароизоляционной пленкой.

Монтаж фасадных кассет осуществляется 2 способами:

Видимым (открытым). В этом случае все крепежи видны. После окончания монтажа их можно обработать специальным составом, который будет защищать от коррозии крепеж. Обычно подбирают тон в цвет всего фасада. Но можно обойтись и без этого.
Скрытый (невидимый). Для этого варианта предусмотрены специальные кассеты, которые крепятся к обрешетке только одной стороной, а другая закрепляется на соседней. Этот способ позволяет скрыть все крепежи, потому их не нужно дополнительно обрабатывать. Таким образом, создается монолитная композиция. Профессионалы считают, что такой способ монтажа металлокассет надежнее.

Описание и назначение кассетных панелей

Серость и унылость фасадов советского периода уже настолько въелась в сознание нашего народа, что применение новых технологий воспринимается как глоток свежего воздуха в этой затхлой и устаревшей атмосфере. Отделка старых зданий уже давно исчерпала свой моральный и функциональный резерв. Местами она не только не эстетична и уродлива, но и очень опасна. Отваливающиеся куски штукатурки, битая плитка, износившиеся конструкции — все это опадает на тротуары, находящиеся под зданием. Фасадные металлокассеты призваны исправить эту ситуацию и не только обезопасить граждан от воздействия конструкций, но и создать отличную внешнюю отделку, которая будет радовать глаз и вызывать восторженные возгласы прохожих.

В чем же преимущества фасадных элементов? Использование таких элементов не только придает наружному облику зданий уникальный внешний вид, но и имеет ряд преимуществ, которые играют важнейшую роль при формировании фасада. К ним относятся:

надежность;
прочность;
не поддается коррозии;
устойчивость к механическим воздействиям;
современный внешний вид;
простота монтажа;
возможность утепления наружных стен.

Монтаж

Каких-либо особенных подготовительных работ перед установкой металлических кассет не нужно

Важно чтобы на стене не было грибка и плесени, ну и загрязнения лучше убрать. А вот выравнивать поверхность совсем не нужно

Все неровности скроются под вентилируемым фасадом, главное правильно установить каркас.

Специальные анкера помогут отрегулировать профили каркаса так, чтобы в результате получилась идеально ровная поверхность. Обязательно в процессе установки профилей нужно пользоваться строительным уровнем.

Монтаж металлических кассет состоит из следующих этапов:

Установка каркаса.
Укладка пароизоляционной пленки.
Размещение утеплителя между элементами каркаса

Важно чтобы и между утеплителем и обшивкой оставался небольшой зазор, до 4 мм.
Крепление кассет.. https://www.youtube.com/embed/m8J8YAoFjCU

Важно запастись всеми комплектующими (внешние и внутренние углы, ветрозащитные панели). Желательно покупать их вместе с кассетами из одной партии

Часто случается, что оттенки разных партий не совпадают, а это немного портит конечный результат.

Преимущества стальных кассет

Композитные стальные кассеты появились на рынке сравнительно недавно и сразу составили конкуренцию панелям из алюминия.

В результате сталь имеет следующие положительные качества:

быстрый и удобный монтаж кассет;
широкая цветовая палитра;
приятный и аккуратный внешний вид даже без цветового покрытия;
удобство в эксплуатации;
долговечность и гарантия сохранения внешнего вида на многие годы;
высокое качество и прочность материала.

Монтаж кассеты может быть открытым, когда панели устанавливаются при помощи прикручивания их к каркасу, закрытый, при котором используется принцип навешивания через иклю и салазку.

Стальные кассеты крепятся легко и состоят из прочной слоевой системы. Каждая кассета изготавливается из двух листов оцинкованной стали и полимерного слоя между ними, который наполнен антипиреном. Клеевой состав, скрепляющий слои между собой, имеет высокие характеристики для обеспечения прочной адгезии стальных листов.

Изготовление и устройство панели

Выпуск кассет происходит исключительно в промышленных условиях. Всего несколько российских компаний занимаются изготовлением таких изделий согласно ГОСТ. В цеху процесс производства осуществляется с применением высоких технологий по принципу закрытого цикла.

По существу, сама работа над созданием изделий заключается в штамповке листа из металла, имеющего толщину от 0,5 до 1,5 мм. Для производства применяют режущее и гибочное оборудование. В итоге образуются готовые изделия коробочной формы. Контроль качества продукция проходит на каждом этапе технологического процесса.

В первую очередь, приступая к изготовлению, определяются формы и габариты элементов. Точность размеров – очень важный нюанс на производстве, поскольку все составляющие в результате образуют целостную конструкцию с большой площадью, где каждая деталь обязана идеально подходить к установленной рядом. Поэтому производственные мощности полностью компьютеризированы.

Нарезанный материал отправляют на следующую стадию изготовления – в угловысечной станок, который выполняет задачи по оформлению углов и контуров кассет. После выполнения этих работ при помощи сгибания заготовкам придается окончательная форма. Сошедшие с конвейера изделия уже полностью готовы к монтажу, никаких дополнительных обработок элементам не требуется.

Металлокассеты «Инси» являются российской продукцией данной линейки строительных материалов. Кроме того, можно выделить композитные и алюминиевые изделия торговых марок Alucobond и Puzzleton. Последние изготавливаются в различных вариантах форм, включая угловые, треугольные и трапециевидные изделия.

Способы крепления

Отделка фасада металлокассетами выполняется двумя способами:

Открытое крепление

Открытый крепеж. Фасадные кассеты, изготовленные под видимый крепеж, имеют отогнутые края, на которые нанесена перфорация. Каждая панель крепится отдельно с помощью саморезов. Кассеты соединяются внахлест и крепятся к вертикальным стойкам каркаса. Такой вариант облегчает проведение ремонта в будущем.
Скрытый крепеж. Метод используется для тонких панелей, их верхняя часть прикручивается саморезами к обрешетке, а нижний край каждой кассеты защелкивается в панель, находящуюся в нижнем ряду. Эти панели имеют только один отгиб, расположенный в верхней части. Образованная им кромка становится местом фиксации края соседней плитки. В первом ряду кассеты крепятся к начальной рейке, а далее друг к другу. Место соединения получается невидимым. Разобрать такую конструкцию сложно, но она выглядит привлекательно на фасаде здания.

Закрытое крепление

На выбор метода крепления влияет форма панелей, их вес и архитектурные особенности фасада.

Преимущества фасадных кассет

Что такое фасадные кассеты? Это панели, в основе которых лежит металлический лист, покрытый несколькими слоями полимеров, лаков и грунтовок. В совокупности весь этот пирог формирует прочное и надежное изделие, которое способно выдерживать огромные нагрузки как атмосферного, так и антропогенного характера.

Фасадные кассеты

Единственным условием для распространения коррозии являются поврежденные места обшивки, которые непосредственно контактируют с с влагой и воздухом. К тому же весь защитный пирог еще и очень стоек к механическим воздействиям. Царапины, сколы и потертости практически не образуются на поверхности панелей. Для их образования необходимо приложить значительные усилия, а это сделать не так-то просто.

Кассетные металлофасады имеют множество расцветок и размеров, что дает возможность воплотить в реальность любые, даже самые смелые мечты и фантазии заказчика. Богатая цветовая гамма позволяет комбинировать панели, создавая витражные изображения или различные рисунки. Обилие же размеров создает еще и определенный фактурный дизайн, который можно выстроить по своему усмотрению.

Создать незабываемые архитектурные формы при помощи таких панелей не является проблемой, что само по себе существенный плюс.

Металлические фасадные панели имеют достаточно простой способ монтажа, который заключается в формировании обрешетки с последующим креплением на нее самих панелей. Возведение каркаса к тому же подразумевает еще и процедуру утепления наружных стен, которое достигается путем закладки термоизоляционного материала между несущими элементами обрешетки, что в современных реалиях очень актуальное занятие.

Как происходит раскрой композита

Фрезеровальным станком с обратной стороны листа наносятся треугольные борозды, по которым в дальнейшем материал сгибается и формирует кассету. Главное преимущество алюминиевых композитных кассет перед стальными, это возможность исправить ошибочный гиб. Т.е. если, например, при навешивании кассеты обнаружилось, что она не соответствует по размеру – «руст поехал», замены кассеты не требуется. Достаточно разогнуть кассету обратно в плоский лист, отфрезеровать правильно, и сформировать новую кассету. Стальная композитная кассета не может быть загнута и разогнута, т.к. на лицевой поверхности образуется волна. Композитная оцинкованная кассета имеет и положительные свойства, она будет описана в другой статье более подробно.

Вальцовка композитных панелей – это смыкание верхнего и нижнего алюминиевого листа кассеты. Делается для того, чтобы закрыть прослойку от предполагаемого огня. Иногда, архитектором предусмотрена перфорация на фасадном материале из алюминиевых композитных панелей. В этом случае, внутренние торцы отверстия должны быть защищены, и они подвергаются процедуре вальцевания.

Разнообразие кассет

Фасадная кассета представляет собой геометрическую фигуру (квадрат, прямоугольник или равносторонний треугольник), изготовленную из металлического листа. Для производства деталей выбирают листы с толщиной 0,5 мм, 1 мм и 1,5 мм. Чем больше толщина заготовок, тем дороже в итоге будут стоять фасадные кассеты.

Строительный рынок предлагает такую отделку, изготовленную из следующих металлов:

Сталь. Этот материал имеет большой вес. Выбирая его нужно обязательно просчитать, выдержит ли нагрузку фундамент и несущие стены. Преимуществом стали считается разнообразие цветов. Ее покрывают разноцветными полимерными красителями.
Алюминий. Фасадные кассеты из этого материала самые легкие. Они практически не нагружают несущую конструкцию. Строительный рынок предлагает варианты с полимерным покрытием и без него.
Медь. Такой вариант наиболее существенно «ударит по карману». Цена высока, но фасад из меди самый долговечный. И для этого не нужно покрывать металл дополнительными защитными средствами.
Латунь. И данный материал не стоит покрывать любыми красками. Но выбирая отделку из латуни, следует помнить, что кассеты будут иметь желтоватый оттенок.

Металлокасеты отличаются и по способу крепления. В зависимости от того как выберет владелец здания, такой эффект получит в результате.

Открытый крепеж. Элементы фасада фиксируются с помощью саморезов, гвоздей или метизов к заранее возведенному каркасу. После того как монтаж завершен можно четко указать на место где установлен крепеж.
Скрытый способ. Для этого на верхней части одной фасадной кассеты есть специальное углубление, в которое вставляется нижний край другой. Таким образом, никаких крепежей нет, и вся конструкция смотрится как цельный организм.

Способ крепления элементов конструкции никак не влияет на конечную стоимость отделки фасада. Но вот по эстетическим характеристикам, некоторые склоняются больше в сторону второго варианта.

Правила монтажа

Первым этапом будет установка каркаса. Как уже упоминалось выше это очень важный этап. И если человек раньше не имел дела с такой работой, то установка фасадных кассет из металла — это не лучший вариант для изучения отделки внешних стен. Лучше доверить такое мероприятие профессионалам. А, в противном случае будут испорчены материалы и зря потрачены деньги.

После сооружения каркаса можно приступить к установке утеплителя, если его использование планировалось. Хорошо если утепляющий материал будет покрыт пароизоляционной пленкой. Таким образом, лишняя влага не будет впитываться в утеплитель, что значительно продлит срок его эксплуатации.

Дальше уже устанавливают сами кассеты. И тут есть небольшие отличия в способах монтажа.

Открытый крепеж

Фасадные кассеты похожи на небольшие металлические коробочки. Для открытого крепежа на верхней и нижней стенке есть отогнутые края с отверстиями. Они предназначены для крепежа. Начинают монтаж от нижнего левого угла станы. Первый ряд кассет сначала закрепляются только нижней частью к первому металлическому профилю.

Каждый последующий ряд накрывает предыдущую стенку с отверстиями для крепежа и только после этого закрепляются. Таким образом, продвигаются до самого верха. После чего устанавливаются защитные элементы (откосы, наличники, нащельники, ветрозащитные панели).

Закрытый крепеж

В этом случае только верхний край кассеты имеет специальную отогнутую полоску, с помощью которой крепиться одна панель к каркасу, и на нее устанавливается верхняя. Монтаж также начинается от левого нижнего угла дома. Полностью устанавливается нижний ряд и поверх крепиться следующий. Таким образом, продвигаются до верха стены. После окончания установки фасадных кассет крепятся защитные детали.

Фасадные кассеты PUZZLETON Z

Производство фасадных кассет PUZZLETON Z, осуществляют традиционной прямоугольной формы, которая значительно упрощает монтаж.

Производственные мощности Компании Металл Профиль позволяют осуществлять производство фасадных кассет PUZZLETON Z любых сложных форм:

угловой,

треугольной

трапециевидной,
и т.д., позволяя реализовать любое архитектурное решение, придавая тем самым фасаду целостный и эстетичный внешний вид.

К особенностям фасадных кассет PUZZLETON Z относится их минимальный вес при гарантии высоких показателей прочности.

Главное отличие фасадных кассет PUZZLETON Z заключается в открытом способе монтажа. То есть, использование для крепления подобранных в цвет метиз

Очень важно подобрать крепеж в цвет материала, дабы не нарушить целостность внешнего вида отделки. Компания Металл Профиль предлагает метизы для крепления фасадных кассет в самых различных цветов и оттенков.

Фасадные кассеты PUZZLETON Z необходимо располагать на расстоянии в 20 мм, при глубине кассет в 23 мм

Конструкция изделия разработанатаким образом, чтобы максимально упростить установку: фланцы кассет отогнуты для крепления саморезами с шестигранной головкой. Установку вентилируемого фасада следует начинать снизу, слева направо. Более подробную инструкциювы найдете в документации Металл Профиль.

Подробнее…

Разновидности композитных кассет

Когда речь заходит о композитных кассетах, традиционно металл изготовления воспринимается как алюминий. Именно алюминиевые кассеты зашли на рынок навесных вентилируемых фасадов десятилетие назад.

Производители стальных кассет утверждают, что новый материал не горит, стоит дешевле и превосходит алюминиевые со всех сторон. Рассмотрим так это или не так.

Важно сказать, что есть еще на рынке металлокассеты без прослойки. Но металлокассеты – это совершенно иной вид облицовки

Да, кассеты тоже выполнены из оцинкованного металла, но в них нет прослойки. Именно прослойка определяет название кассет как “композитные”, что означает составные, которые содержат несколько слоев.

В конструкцию композитной кассеты входит несколько слоев – из металла выполняется лицевой и внутренний слой, а прослойка выполнена из полимерного материала, наполненного антипиренами для повышения способности сопротивляться огню.

Монтаж фасадных кассет своими руками

Самостоятельная установка фасадных панелей призвана существенно сэкономить ваши средства при этом направлена на достижения максимально положительного результата. Все работы по их установке можно подразделить на следующие этапы:

подготовительные работы;
монтаж каркаса;
утепление стен;
установка панелей.

Подготовительные работы заключаются в устранении всех трещин, сколов и неровностей на начальной поверхности, которые способны пропускать холодный воздух внутрь здания, а также отделении всех ветхих элементов старой обшивки. Их ликвидация ведется с помощью зубила и молотка, а трещины удаляются методом нанесения шпаклевки или штукатурки на проблемные зоны.

Схема монтажа

Монтаж каркаса своими руками может быть произведен из любых подручных материалов. В основном для его реализации используется деревянный брус или металлопрофиль. Оба эти материала имеют отличные характеристики прочности и устойчивости, которые способны полностью соответствовать необходимым требованиям безопасности и надежности. Его установка начинается с крепления углового профиля, который тщательно выравнивается относительно начальной поверхности с помощью отвеса и уровня. Все последующие элементы обрешетки ориентируются на первоначальный профиль и в соответствии с ним выставляются аналогичным образом.

Между опорами обрешетки закладывается необходимый слой утеплителя, который и будет играть роль теплоизоляции. Поверх него натягивается гидрозащитная мембрана, которая предотвратит попадание влаги на утеплитель и, как следствие, потерю его основных качеств.

Сверху на эту конструкцию крепятся фасадные панели, которые фиксируются на поверхности обрешетки с помощью саморезов. Их монтаж выполняется начиная от нижнего элемента, таким образом, чтобы каждая последующая панель закрывала крепеж предыдущей. Такое движение начинается у самой земли и заканчивается лишь под сводом крыши.

Разновидность фасадных кассет

Для изготовления фасадных кассет применяют разные материалы, в зависимости от этого их делят на три основных вида:

Металлические панели из оцинкованной листовой стали отличаются хорошей прочностью. Если принято решение отделать фасад здания этим материалом, придется возводить на стенах надежную обрешетку. Для ее изготовления используют металлические профили и кронштейны

Надо обратить внимание, что материал подсистемы должен быть весь из оцинковки, так как алюминий и оцинкованные кассеты, в местах крепления будут образовывать гальваническую пару, что в итоге приведет к разрушению материала. О выборе цвета облицовки волноваться не придется

При изготовлении кассет на оцинкованные листы наносят пленочное полимерное покрытие. Цветовая гамма покрытия довольно широкая и удовлетворит любые вкусы;
Более дорогостоящими являются изделия из композитных сплавов, но по качеству они превосходят своих предшественников. Высокая прочность в сочетании с малым весом позволяют производить панели больших размеров, что увеличивает скорость монтажа. Панель изготавливают из двух слоев алюминия, между которыми находится негорючее гомогенное наполнение. Кассеты из композитных сплавов устойчивы к коррозии, не деформируются при длительной эксплуатации;
Линеарные панели изготавливают из оцинковки или алюминия аналогично металлокассетам. Их отличие в соотношении сторон, где длина во много раз превосходит ширину.

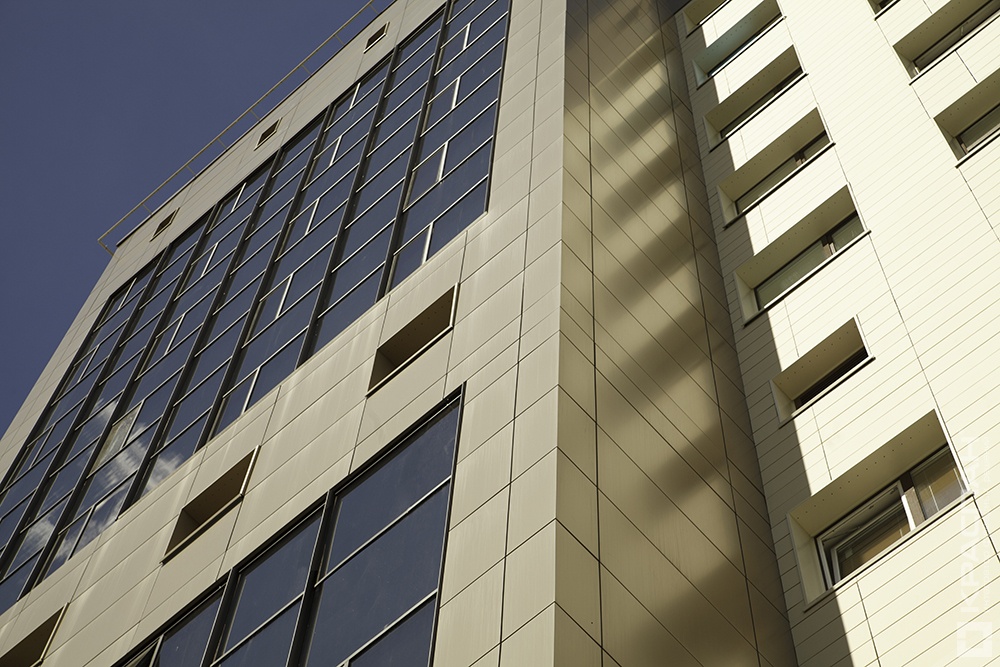

Алюминневый композитный материал применяется для изготовления кассет

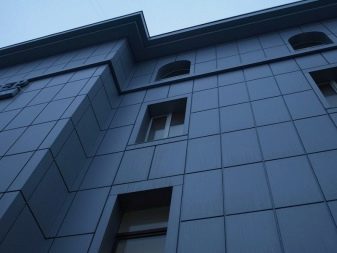

Оцинкованные , угловые металлокассеты
Линеарные панели

Существуют еще медные и латунные металлокассеты, но их используют редко. В основном их производят под заказ.

Различие оцинкованных панелей по методу крепления

По методу крепления оцинкованных кассет различают два вида изделий:

Кассета с видимым креплением по краям имеет отогнутые элементы с готовыми крепежными отверстиями. К профилю обрешетки ее крепят саморезами;
Панели для скрытого крепежа имеют только один отогнутый сверху элемент с кромкой для сцепки со следующей кассетой.

Различие крепления кассет из композита

Есть несколько вариантов крепления кассеты к несущему профилю:

В отбортовке кассеты делают вырубку при помощи фрезы, далее кассета одевается на салазку – специальный крепежный элемент;
На борт кассеты крепят специальный крючок, благодаря которому панель одевают на салазку.

Крепление кассеты на вырубке
Крепление кассеты на зацепе

Конструктив и основные узлы вентилируемого фасада могут различаться, в зависимости от производителя. Так существуют внутренние салазки, которые уменьшают общий вылет системы на 1-2 см.

Важно знать

Первый метод крепления кассеты считается более экономичным, так как фрезеровка дешевле дополнительных элементов подсистемы (таких как икли/зацепы и т.д.).

Различие по размерам

В зависимости от размера, панели бывают таких видов:

Оцинкованные изделия производят размерами не более 1000х1250 мм. Под заказ изготавливают нестандартные размеры, но этот момент оговаривают с производителем;

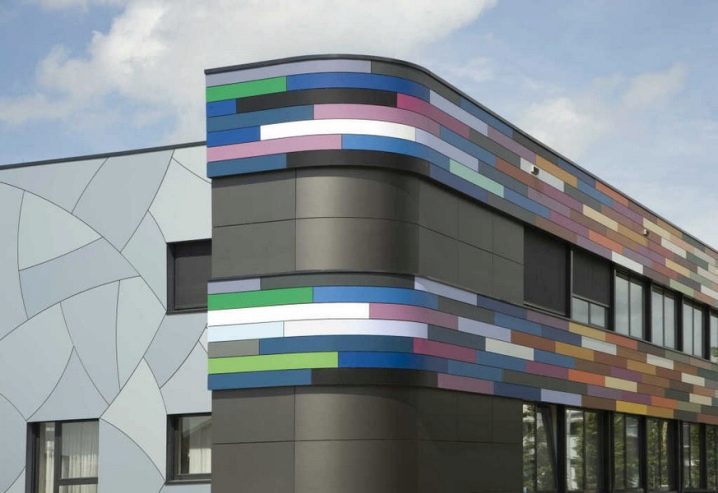

Линеарные панели отличаются большой разницей между высотой и длиной. Обычно их производят маленькой высоты с большим удлинением. Это позволяет строить цельно-кольцевые ярусные сегменты фасада;
У композитных панелей стандартные размеры листа составляют 1250х4000мм. Но при необходимости можно заказать другие размеры листа, что так же оговаривается с производителем. Из этого листа в дальнейшем фрезируются кассеты. Их размер подбирают в зависимости от расположения окон, дверных проемов здания.

Имейте в виду: выполняя расчет композитного материала, к площади фасада необходимо прибавить 20-30% на отбортовку кассеты.

Виды алюминиевых профилей пригодных для монтажа фасадных кассет

Для крепления композитных панелей используется три основных вида профилей. Конечно, модификация профилей на срезе у разных производителей будет отличаться. Толщиной, габаритными размерами, разветвленностью сечения. Но в целом, выделяют три типа кассетных профилей:

Т-профиль;
Y-профиль;
Н-профиль.

Т-профиля применяют с выносной кареткой, таким образом экономят 15мм боковой отбортовки кассеты. Поясню, отбортовка кассеты – эта часть боковой, верхней или нижней поверхности кассеты; когда мы используем наностную каретку, то отбортовка уменьшается до 35мм. Для сравнения, в системах с утопленной салазкой, боковая отбортовка 50мм. Мелочь, скажете вы. Но когда идет раскрой листовых материалов и чуть-чуть милиметража не хватает, тогда можно прочувствовать значимость и этих моментов.

Y-профиль используют с внутренней салазкой, тем самым усиливают конструкцию системы. Y-профиль имеет более разветвленное сечение относительно Т-профиля, поэтому может применяться там, где Т-профиль по нагрузкам не проходит: высотные объекты, внешние углы зданий, повышенное значение ветрового района и другие. Это не значит, что Т-профиль не проходит на указанных участках. Все очень индивидуально, и каждый случай нужно рассматривать в отдельности.

Есть особенность применения у-профиля – его можно применять в случае, если используется кассета с креплением на вырубках. Кассеты на вырубках сейчас используют реже, потому что требуется специальное оборудование для изготовления пробоин в боковой отбортовке кассеты. Но такой способ позволяет немножко экономить, потому что исключает использование иклей. Кассету с пробоинами в виде зацепов на боковой поверхности навесить на т-профиль не получится.

Y – профиль дороже Т-профиля, в нем больше сырья. Но стоимость системы на м2 при использовании Y – профиля может быть ниже. Так происходит из-за низкой стоимости каретки и икли – специальных для этого профиля

Они содержат мало алюминия и потому дешевле, причем без потери качества, что важно

Н-профиль, можно сказать, «канул в лету». Н-профиль – это профиль или замкнутого сечения или вида, схожего с буквой «Н». Это тяжелый добротный профиль, плохо, что дорогой. Сейчас Н-профиль используется все чаще в системах с креплением к межэтажным плитам. Если коротко, то крепление к межэтажным плитам оправдано тогда, когда заполнение стены не выдерживает потребных нагрузок на точку крепления. Часто это случается при заполнении стены пористыми бетонами. Если плотность блока низкая, то крепить подсистему в него нельзя. И нужно либо использовать химический анкер, либо крепить кронштейны только к межэтажным перекрытиям. Межэтажные перекрытия – это монолитный бетон, а он выдерживает нагрузку до 600кг на точку крепления. Но так как пролет между этажами не менее 2,6м, нагрузки на профиль колоссальные. И, чтобы профиль не «сложился», он должен быть очень прочным. Поэтому применят профиля более разветленного сечения, чем классические. Межэтажных профилей много видов, но отдельно на эту тему можно будет почитать в специализированной статье: «Межэтажная система крепления».

Положительные и отрицательные аспекты, которые нужно знать

Как и любой отделочный материал фасадные кассеты из металла имеют и преимущества, и недостатки. Ознакомившись с ними можно либо остановиться на такой отделке, либо рассмотреть другие более подходящие материалы.

Начнем с достоинств. Чем же так приглянулись металлические фасады?

Надежно защищают стены строения от атмосферной влаги и резких перепадов температур.
Способ монтажа позволяет дополнительно утеплить здание.
Элементы не деформируются под воздействием как высоких, так и низких температур. Это относится как скрытому, так и открытому крепежу.
Отличная звукоизоляция.
Высокий уровень пожарной безопасности. Материал не воспламеняется и останавливает горение.
Очень быстро монтируются.
Перед монтажом можно не выравнивать внешние стены.
Если один из элементов был поврежден, то его легко заменить без полного демонтажа конструкции.
Монтажные работы разрешается проводить в любое время года и при любых погодных условиях.
Большой выбор цветовых решений.
Длительный срок эксплуатации. Некоторые производители указывают срок службы около 50 лет.

Как видно, преимуществ очень много. Но есть и негативные аспекты. С ними тоже нужно познакомиться, чтобы знать, с какими трудностями можно столкнуться в будущем.

Некоторые сложности при монтаже. Для такого фасада нужно идеально ровно установить каркас. Если этого не сделать, то может возникнуть сильный перекос. А это скажется на устойчивости конструкции.
Высокая цена. Учитывается и цена на все комплектующие и плата за работу наемной бригады.
Сложность уход за поверхностью фасада. Мыть можно только водой. Агрессивные моющие средства, пятновыводители, растворители и абразивы полностью испортят полимерное покрытие.
Округлые формы дома будет очень сложно оформить фасадными кассетами.

Как предусмотрено термическое расширение на алюминиевых кассетах

Композитный материал хорошо защищает стены здания от перегрева на солнце. Это не теплоизолирующий материал. Функционирует материал в температурном режиме от минус 50 до плюс 70. Алюминий, как и любой другой металл, имеет термическое расширение. Это значит, что при повышении температуры он расширяется, при снижении – сужается. И, если бы производители не предусмотрели места компенсации ( т.е. снижение влияния температур на внешний вид) термического расширения, то кассету бы вело, расходились бы русты на фасаде, кассета вспучивалась или же наоборот становилось впалой.

Во-первых, по вертикали кассета будет «ходить» совместно с системой. Т.к. система для алюминиевых кассет алюминиевая, то облицовка и система имеют практически один показатель термического расширения. Следовательно, расширяются в одном направлении и одновременно.

Во-вторых, по- горизонтали кассета также имеет возможность расширяться за счет горизонтальных овальных отверстий в верхней отбортовке кассеты

На рисунке слева обратите внимание, что только левое отверстие круглого диаметра, а правое уже овальное. Ключевой момент, что одно, и только одно, крепление кассеты к профилю должно быть фиксированным, т.е

заклепка должна крепиться в круглое отверстие и не иметь возможность хода. Остальные крепления кассеты, сколько бы их ни было, в зависимости от ширины применяемой панели, должны быть закреплены заклепкой в горизонтальные овальные отверстия. Это и обеспечит возможность хода кассеты по горизонтали и обезопасит от деформации кассеты на солнце.
