Сэндвич-панели альбом технических решений в формате autocad

Трехслойные cэндвич-панели Industrium

В июле две тысячи двенадцатого года, компания Металл Профиль, которая является ведущим производителем кровельных и фасадных систем в России, начала производство сэндвич-панелей Industrium. Такие системы были разработаны специально для объектов металлургической, химической, добывающей и перерабатывающей промышленности. То есть там, где имеется потребность в повышенной износостойкости ограждающих конструкций.

Industrium — представляют собой профильный вид сэндвич-панелей, которые специально разработаны для сооружения объектов промышленного назначения в условиях агрессивной окружающей среды природного или техногенного характера. Данный вид сендвич-панелей производят из стали с полимерным покрытием Colorcoat HPS200 Ultra, толщиной 200 мкм, компанией TataSteel, и минеральной ваты или полиуретана, который используют в качестве утеплителя.

За счет уникальных свойств покрытий облицовки, Industrium возможно использовать на объектах со среднеагрессивной и агрессивной средой (по классификации СНГ) или RC5 (по евронормам), что подтверждено испытаниями в естественных условиях эксплуатации. Компания «Металл Профиль» предоставляет письменную гарантию на эксплуатационную стойкость внешней и внутренней поверхностей профильных сендвич-панелей Industrium к воздействию агрессивных сред, присутствующих внутри и снаружи помещений, до двадцати пяти лет (в зависимости от условий эксплуатации объекта и выбранной комплектации панели).

Подробнее…

Общая информация

По своей структуре такие панели представляют «сендвич» из трёх слоёв, прочное соединение которых обеспечивается двухкомпонентным полиуретановым клеем. Внешние слои – это холоднокатанные оцинкованные стальные листы с полимерным покрытием. Наружные слои металла являются «внешним скелетом» панели, обеспечивают надёжную защиту от воздействий окружающей среды, а также выполняют декоративную функцию. Внутренний слой состоит из высокоэффективного утеплителя, в качестве которого применяются либо негорючие минераловатные (на основе базальтовых пород) плиты с перпендикулярно ориентированными волокнами, либо пенополистирольные плиты. Сердечник панели выполняет тепло- и звукоизолирующие функции.

Сэндвич панели «АгроПромПанель» различаются по толщине слоя утеплителя, которая зависит от технического назначения и климатических условий, в которых будет эксплуатироваться здание или сооружение. Также панели различаются по профилю поверхности лицевого металлического листа и по цвету. Эти параметры играют, преимущественно, декоративную роль и обеспечивают разнообразие вариантов внешнего вида зданий. Цвета панелей выбираются по каталогу RAL.

Трехслойные кровельные панели “Металл Профиль”

3.1 Замок кровельных панелей3.1.1 на опоре3.1.2 в пролете3.2 Конек3.3 Удлинение кровли3.4 Снегозадержатель3.5 Сопряжение кровли со стеной3.5.1 угловое сопряжение кровельных панелей со стеновыми (односкатная кровля)3.5.2 угловое сопряжение кровельных панелей со стеновыми (свес)3.5.3 торцевое сопряжение кровельных панелей со стеновыми3.5.4 неорганизованный водосток3.5.5 организованный водосток3.6 Межкровельный желоб3.7 Парапет3.7.1 водосточный внутренний крайний желоб3.7.2 водосточный средний желоб (примыкание к трубе)3.7.3 примыкание кровельных панелей к стеновым (ваиант 1)3.5.4 примыкание кровельных панелей к стеновым (вариант 2) (начало монтажа)3.5.5 примыкание кровельных панелей к стеновым (вариант 2) (окончание монтажа)3.8 Примыкание кровельных панелей к стене3.8.1 конек3.8.2 вдоль ската3.9 Деформационный шов3.10 Световой фонарь3.10.1 примыкание кровельных панелей к световому фонарю3.11 Проходка через кровлю (для квадратной трубы)3.11.1 поперек ската3.11.2 вдоль ската3.11.3 антенный выход

Скачать узлы можно после регистрации

Проверенные производители

Учитывая популярность сэндвич панелей, на территории России работает довольно много предприятий, которые выбрали своей специализацией изготовление этого строительного материала. Приведём ТОП-5проверенных компаний.

«Лиссант». Компания начала свою деятельность в 2008 году, и сейчас имеет несколько производственных линий, расположенных в различных областях страны. Производитель использует только качественное сырьё, технологический процесс строится на использовании итальянского оборудования. Компания неоднократно становилась призёром различных конкурсов, продукция подлежит обязательной сертификации качества по классу ISO 9001.
ООО «Теплант». Компания была основана на базе Куйбышевского предприятия по производству продукции из минеральной ваты. Производство сэндвич панелей было налажено в 2001 году, и сейчас это один их крупнейших производителей российского региона, поставляющий на рынок более 6 млн. м2 ежегодно.
ГК «Веста Парк». Ассортимент компании представлен стеновыми и кровельными сэндвич панелями различной цветовой гаммы. На предприятии действует многоступенчатый контроль качества, что позволило компании неоднократно стать номинантом всероссийских конкурсов.
ООО ТД «Стимет». Ключевым преимуществом компании являются доступные цены на выпускаемую продукцию, при этом сохраняется европейское качество. Сэндвич панели данного производителя оснащаются стандартными и фальцевыми замковыми соединениями, в качестве теплоизоляционного слоя используется минеральная вата либо пенополистирол.
«Техностиль». Предприятие работает с 2008 года, цель компании – занять лидирующие позиции на строительном рынке России. Компания постоянно ужесточает контроль качества производства, модернизирует технологические процессы и использует европейское оборудование. При этом сэндвич панели данного производителя отличаются доступными ценами. Выпускаемая продукция полностью соответствует российским и международным стандартам качества.

Стоит отметить, что это не единственные производители сэндвич панелей на территории России, однако, здесь перечислены наиболее конкурентоспособные компании, продукция которых заслуживает самых высоких оценок потребителей.

Кровельные сэндвич панели с дополнительным утеплением К-100+50,150+50, 150+100, 150+150 или 150+200. Вдоль стропил

Общая толщина теплоизоляции 150, 200, 250, 300 или 350 мм.

При сооружении кровли с дополнительным утеплением, в полость сэндвич-профилей укладывают основной утеплитель.

Сверху на сэндвич-профили устанавливают Z-образные прогоны. Высота которых, равна 50, 100, 150 или 200 мм. Предварительно приклеив терморазделяющую полосу УПТП к полкам сэндвич-профилей. Шаг Z-прогонов определяют по несущей способности кровельной облицовки. Дополнительное утепление, общая толщина которого соответственно 50, 100, 150 или 200 мм, укладывают в плоскости Z-прогонов. Для достижения требуемой толщины, применяют комбинацию утеплителей толщиной 50 и 100 мм. При необходимо обеспечить разбежку швов между слоями плит.

Для того чтобы защитить утеплитель от влаги, проникающей под кровельное покрытие в результате воздействия погодных явлений, необходимо поверх Z-прогонов проложить гидроветрозащитную паропроницаемую мембрану TYVEK или ее аналоги. Между Z-прогоном и облицовкой проклеивают терморазделяющую полосу из изолона УПТП, это нужно для того чтобы исключить «мостики холода».

Стеновые сендвич-панели: размеры

Данные приведены для стеновых панелей с утеплителем минеральная вата, плотностью 110 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.

Стандартная толщина панелей	Ширина по облицовке	Длина панелей	Удельный вес сендвич панели [кг/м²]
0,5	0,6	0,7
50	1206 (ширина монтажная — 1190)	1800 — 13000	14,61	16,26	17,93
80	17,91	19,56	21,23
100	20,11	21,76	23,43
120	22,30	23,96	25,62
150	25,61	27,26	28,93
170	27,81	29,46	31,13
200	31,11	32,76	34,43

Данные приведены для стеновых панелей с утеплителемпенополистирол, плотностью 25 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.

Стандартная толщина панелей	Ширина по облицовке	Длина панелей	Удельный вес сендвич панели [кг/м²]
0,5	0,6	0,7
50	1206 (ширина монтажная — 1190)	1800 — 13000	10,36	12,01	13,68
80	11,11	12,76	14,43
100	11,61	13,26	14,93
120	12,11	13,76	15,43
150	12,86	14,51	16,18
170	13,30	15,01	16,68
200	14,11	15,76	17,43

Данные приведены для стеновых панелей с утеплителем пенополиуретан (ППУ, PUR), плотностью 40 — 42кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.

Стандартная толщина панелей	Ширина по облицовке	Длина панелей
40	1185 (ширина монтажная — 1190)	1800 — 13000
50
60
80
100
120
150
200

Данные приведены для стеновых панелей с утеплителем пенополиизоцианурат (ПИР, PIR), плотностью 40 — 50 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.

Стандартная толщина панелей	Ширина по облицовке	Длина панелей
40	1185 (ширина монтажная — 1190)	1800 — 13000
50
60
80
100
120
150
200

Производители оборудования сэндвич-панелей задают размеры сэндвич-панелей исходя из размеров сырья — металлического профилированного листа.

Производители же листа выбрали размер 1250 мм по ширине, исходя из стандартов транспортировки, а именно максимальной ширины кузова еврофуры — 2450мм.

Стеновая трехслойная сэндвич-панель Металл Профиль со скрытым креплением SECRET FIX МП ТСП-S

Стеновая трехслойная сэндвич-панель МЕТАЛЛ ПРОФИЛЬ со скрытым креплением SECRET FIX (далее МП ТСП-S),представляет собой материал, который обеспечивает бесшовную поверхность стены здания.Уникальность таких панелей заключается в применении улучшенного скрытого замка, обеспечивающегонадежное соединение с металлоконструкцией. Также такой замок улучшает эстетику здания за счёт отсутствия внешнего крепления. Конструкция замка модернизирована специалистами Компании, гарантируя тем самым материалу превосходное качество без дополнительного усиления по сравнению с аналогами в самых разных ценовых категориях.

Установка конструкции с применением стеновой трехслойной сэндвич-панели МЕТАЛЛ ПРОФИЛЬ со скрытым креплением SECRET FIX МП ТСП-S в качестве облицовки,осуществляется достаточно легко и в очень короткие сроки, сокращая тем самым и сроки строительства. Образование каких-либо сквозных отверстий, способных повлиять на эксплуатационные качества материала, абсолютно исключены. Это дает возможность использовать трехслойные сэндвич-панели, практически во всех климатических условиях, гарантируя непревзойденную защиту от холода и влаги. Конструктивно стеновые панели Металл Профиль данного вида идеально подходят для горизонтальной установки.

Подробнее…

Трехслойные стеновые панели “Металл Профиль”

1.0 Маркировка узлов1.1 Замок стеновых панелей1.1.1 вертикальное расположение панелей с замком Z-LOCK1.1.2 горизонтальное расположение панелей с замком SECRET FIX1.2 Узел стыка сэндвич-панелей1.2.1 вертикальное расположение панелей с замком Z-LOCK (для стенового ограждения до 12 м ина высоте более 12 м)1.2.2 горизонтальное расположение панелей с замками Z-LOCK,SECRET FIX (на стойке ина ж/б колонне)1.3 Цоколь1.3.1 вертикальное расположение панелей с замком Z-LOCK1.3.2 горизонтальное расположение панелей с замком Z-LOCK1.3.3 горизонтальное расположение панелей с замком SECRET FIX1.4 Внутренний угол1.4.1 вертикальное расположение панелей с замком Z-LOCK1.4.2 горизонтальное расположение панелей с замками Z-LOCK, SECRET FIX1.5 Наружный угол1.5.1 вертикальное расположение панелей с замком Z-LOCK1.5.2 горизонтальное расположение панелей с замками Z-LOCK,SECRET FIX (на стойке)1.6 Сопряжение сэндвич-панели со стеной1.6.1 горизонтальное расположение панелей с замками Z-LOCK, SECRET FIX (стык сэндвич-панелисо стеной)1.6.2 горизонтальное расположение панелей с замками Z-LOCK, SECRET FIX (примыканиесэндвич-панели к стене)1.7 Сопряжение сэндвич-панелей разных по толщине1.7.1 вертикальное расположение панелей с замком Z-LOCK1.7.2 горизонтальное расположение панелей с замками Z-LOCK, SECRET FIX1.8 Оконный проем1.8.1 вертикальное расположение панелей с замком Z-LOCK1.8.2 горизонтальное расположение панелей с замком Z-LOCK1.8.3 вертикальное расположение панелей с замком Z-LOCK (большие окна, ленточное остекление)1.8.4 боковое примыкание панелей с замком Z-LOCK (небольшие окна)1.8.5 боковое примыкание панелей с замком Z-LOCK (большие окна, ленточное остекление )1.9 Ворота (распашные)1.9.1 верхнее примыкание панелей с замком Z-LOCK1.9.2 боковое примыкание панелей с замком Z-LOCK1.10 Ворота (подъемные)1.10.1 верхнее примыкание панелей с замком Z-LOCK1.10.2 боковое примыкание панелей с замком Z-LOCK1.11 Деформационный шов1.11.1 горизонтальное расположение панелей с замками Z-LOCK, SECRET FIX1.12 Проход через стеновую панель водогазопроводных труб1.12.1 горизонтальное и вертикальное расположение панелей с замками Z-LOCK, SECRET FIX

Характеристики и особенности строительного материала

Стеновые панели делаются из разных изоляционных материалов, которые защищены жесткими листовыми материалами. Для этого используются ПВХ, пенополиуретан, минеральная вата, ППС (пенополистирол). В независимости от вида, изделия подходят для дешевой и быстрой постройки. Сэндвич панель делается из 3 слоев. Верхний и нижний – защитный, чаще всего для него берут оцинкованную сталь. Она защищена от коррозии, устойчива к перепаду температур и надежная.

Между защитными листами находится теплоизоляционный материал. Главное требование для него – низкий коэффициент проводимости тепла, устойчивость к влаге и долговечность.

Сравнительная таблица кассетных и клееных панелей

Целесообразность применения предлагаемых нами панелей легко доказывается при помощи сравнения с классической сэндвич-панелью по рабочим параметрам и свойствам используемых материалов.

СвойстваХарактеристикиПараметры	Классическая сэндвич-панель	Сэндвич-панель поэлементной сборки
Структура материала	Наполнитель – минеральная вата высокой плотности. Волокна утеплителя имеют поперечное сечение и вставляются в виде брусков. Облицовка- профилированные металлические листы.	Наполнитель – минеральная вата средней или низкой плотности. Ветрозащитный барьер и ограждающая конструкция создают так называемый «кассетный профиль».
Стойкость к возгоранию	Не рекомендуется использовать материалы ППС и ППУ в качестве утеплителя по стандартам и требованиям пожарной безопасности.	Эффективная система противопожарных разрывов через каждые 600мм позволяет использовать утеплители ППС и ППУ, несмотря на отнесение их к группе пожароопасных.
Особенности сборки	Применение саморезов, клея, полиуретановой пены – обязательны. Непроклеенные и некачественно соединенные участки создают риск возникновения мостиков холода.	Клей отсутствует. Монтаж осуществляется непосредственно на объекте при помощи саморезов и доборных элементов. Монолитность конструкции обеспечивается конструктивными особенностями соединительной системы.
Металлическая облицовка	Профилированный металл с полимерным покрытием должен иметь прочный грунтовочный слой с внутренней стороны, обеспечивающий высокую адгезию клея.	Металлические листы с отсутствием грунта с внутренней стороны не влияют на качество стеновой панели.
Устойчивость к неблагоприятным атмосферным явлениям	Хорошая устойчивость к механическим воздействиям, УФ-излучению. Влагонепроницаемость обеспечивается правильной и герметичной сборкой; при нарушении монолитности и непрочных стыках возможно проникновение влаги, что губительно для утеплительного материала. Нарушатся теплоизоляционные свойства всей конструкции сендвич.	Вентиляционный зазор между фасадом и утеплителем выводит пары влаги наружу. Утеплитель надежно защищен от любых неблагоприятных внешних воздействий, что придает конструкции стеновой панели повышенную прочность.
Внешний вид и стоимость	Легко узнаваемый и характерный дизайн, присущий быстровозводимым зданиям. Стоимость материалов выше, чем у панелей с поэлементной сборкой.	Отделка фасадными панелями, использование сайдинга и других облицовочных элементов позволяет разнообразить внешний вид различных строений. Структурные особенности материала и его технологические свойства облегчают монтаж и снижают себестоимость строительных работ.

Преимущества стеновых панелей поэлементной сборки

бесшовность (отсутствие горизонтальных швов);
низкая стоимость (меньше обрезков, чем в клееных панелях);
Толщина металла – 0,75 мм.
удешевление каркаса здания (без дополнительных ригелей);
возможность использования любого фасадного материала (сайдинг, профлист, фасадные кассеты, керамогранит и пр.);
вентилируемый зазор между облицовкой и утеплителем;
простота и высокая скорость монтажа (без использования кранов и механизмов, бригада 6 чел – до 100 кв.м./смена, с монтажом фасонных деталей);
высокая надежность (герметичность, негорючесть, ремонтопригодность, отсутствие мостиков холода).

Вертикальный вариант монтажа

Стык стеновой панели с крышей из профлиста

1. Стеновая многослойная панель (60,80,100);
2. Трапециевидный профиль согласно архитектурному проекту;
3. Кровельное покрытие согласно архитектурному проекту;
4. Планка;
5. Планка;
6. Односторонняя заклепка алюминий – сталь (с шагом ~ 300 мм);
7. Водонепроницаемая полиуретановая прокладка или
монтажная пена;
8. Фасонная прокладка для трапециевидного профиля;
9. Водосточная система согласно отраслевому проекту;
10. Индивидуальные элементы.

Стык панелей в вертикальном размещении панелей

1. Стальной ригель согл. техн. проекту;
2. Многослойная панель (60,80,100);
3. Соединитель для горячекатаного ригеля или для ригеля холодной гибки.

Угловое соединение сэндвич панелей

1. Стальной ригель согл. техн. проекту
2. Многослойная панель (60,80,100)
3. Соединитель t01 для горячекатаного ригеля или t02 для ригеля холодной гибки
4. Наружная угловая планка ВОЗ или В04
5. Внутренняя угловая планка В05
6. Односторонняя заклепка Al/Fe (с шагом ~ 300 мм)
7. Водонепроницаемая полиуретановая прокладка или
монтажная пена

Соединение пластикового окна с панелью. Вертикальный разрез

1. Многослойная панель (60,80, 100);
2. Пластиковое окно производства -System Sp. z o.o.;
3. Отлив;
4. Плотная заклепка (с шагом ~300 мм);
5. Водонепроницаемая полиуретановая прокладка или монтажная пена;
6. Уплотняющая масса.

В том случае, когда сооружается невысокое строение (от 3 до 6 м), то целесообразно использование вертикального способа монтажа сэндвич-панелей, которые крепятся только к направляющим потолочным и половым профилям, жёстко скрепляясь при этом между собой.

Преимуществом данного способа соединения в том, что полученная конструкция не только обладает хорошей крепостью и устойчивостью, но и в том, что в ней отсутствуют так называемые мостики холода и она не нуждается в дополнительном утеплении, что в конечном счёте ведёт к экономии средств. Также, вертикальный способ монтажа не нуждается в сооружении строительных лесов.

Основные виды несущих каркасов

Каркас из деревянного бруса под обшивку стен и крыши

Также следует помнить, что дерево не защищено от воздействия насекомых и грызунов само по себе – для этого требуется применение дополнительных пропиток. Но даже с использованием подобных веществ абсолютная биологическая защита древесины пока невозможна – в основном ввиду того, что действие пропиток рано или поздно заканчивается.

Железобетонный каркас был и остаётся достаточно популярной технологией, ставшей уже настоящей классикой. Подобный каркас для сэндвич панелей применяется для быстровозводимых зданий, хотя металлический каркас в этом плане гораздо лучше.

Монолитный каркас из железобетона

Основные преимущества железобетона перед металлом – отсутствие необходимости в защите от коррозии и низкая теплопроводность, позволяющая сократить затраты на утепление. Про такие плюсы железобетона, как низкая стоимость, прочность, надёжность и долговечность и упоминать не стоит – они очевидны для всех. Крепление стеновых сэндвич панелей осуществляется аналогично их монтажу на металлокаркас – о последнем процессе мы еще упомянем ниже.

Железобетонный каркас под сэндвич панели применяют не так часто, основная причина того – высокая масса подобной конструкции. Устанавливать такую можно только на укрепленные или более глубокие фундаменты. Часто гораздо более дешевым вариантом является применение более легкого каркаса.

Металлический каркас для сэндвич панелей – самый дорогой из перечисленных каркасов. Но все же он будет дешевле, чем возведение укрепленного фундамента для последующей установки на него железобетонной конструкции.

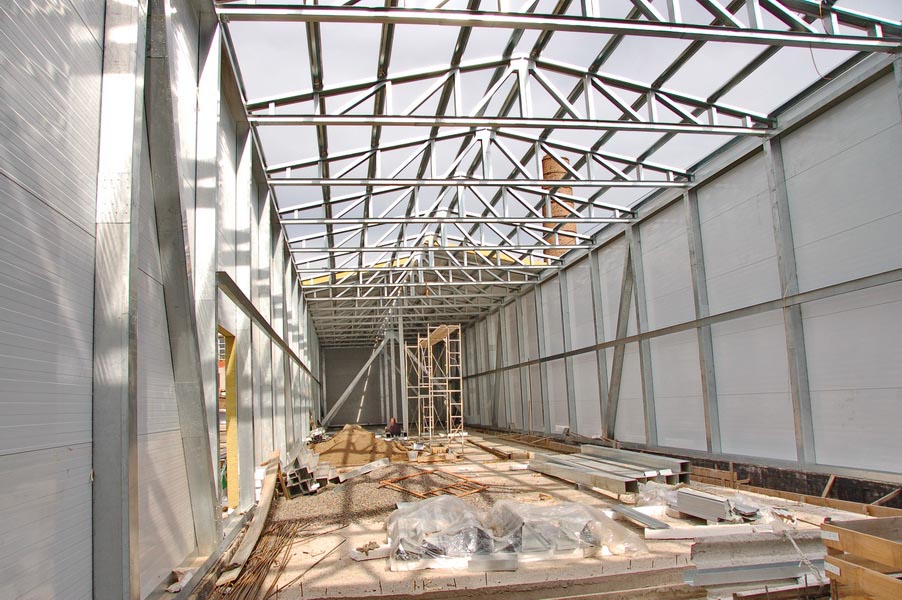

Несущий каркас из металла

Упомянем сначала о недостатках, значимость которых опустим впоследствии:

требует защиты от коррозии – для этой цели применяется полимерная плёнка или лакокрасочные покрытия;
стоимость возведения такого каркаса в 2-3 раза больше, чем установка деревянного;
большая теплопроводность, требующая обязательного применения негорючего теплоизолятора. Почему именно негорючего – проблема тут заключается не в том, что в здании будет слишком холодно или жарко – достаточную теплоизоляцию обеспечат и сэндвич панели. Суть в том, что теплопроводный металл, нагреваясь из-за пожара, может легко передать тепло и инициировать новые очаги воспламенения. Также, под воздействием высоких температур, металл может резко потерять свои свойства, что крайне нежелательно для фасада. Несмотря на всё это, серьёзные последствия наступают только при пожарах очень высокой сложности, которые возникают крайне редко.

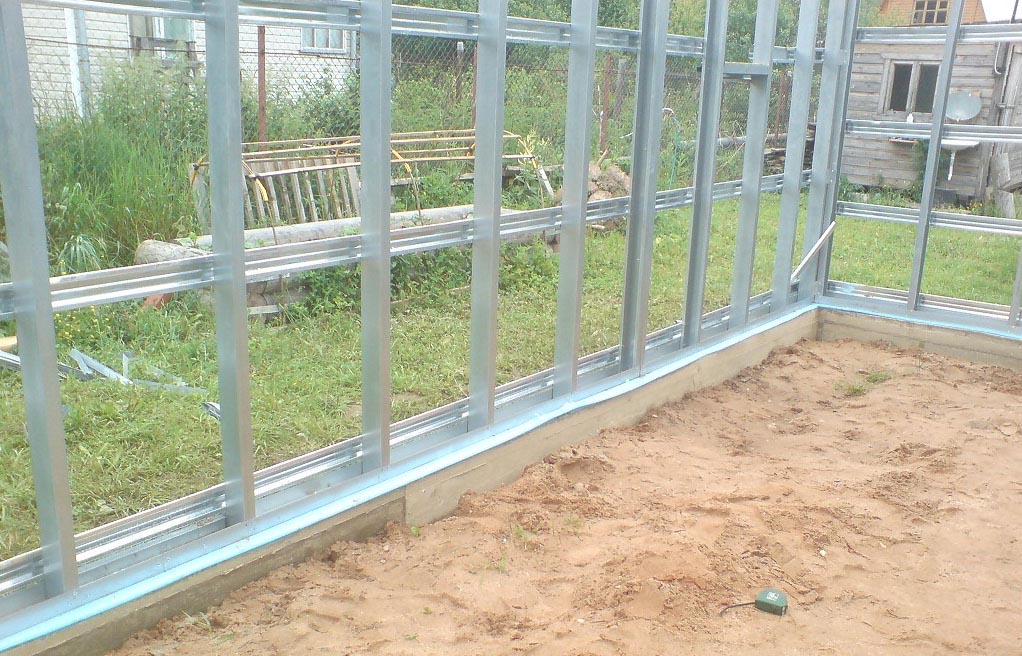

Металлическая обрешетка из металлопрофиля

К преимуществам данного профиля для сэндвич панелей можно отнести:

высокая скорость возведения – обычно на монтаж каркаса затрачивается около 1-2 недель. Обуславливается это тем, что элементы крепятся друг к другу с помощью саморезов. После этого, на установку самих сэндвич панелей или аналогичных отделок для фасада уходит не больше 30 дней;
металлокаркас – универсальное приспособление, которое применяется для многих навесных фасадов;
такой каркас никогда не даст усадки, а значит – облицовка никогда не покроется трещинами или деформациями;
металлокаркас очень прочен и долговечен;
металлический профиль идеален для дорогих построек, срок службы которых будет превышать 50 лет.

Характеристика

Панели типа сэндвич – это один из самых распространенных и уважаемых современных строительных материалов. Плиты подобного рода предназначаются для осуществления сборки быстровозводимых зданий и сооружений. Такой фасад действительно в последнее время является довольно востребованным. Помимо этого, его активно применяют для облицовки стен, перекрытий, внутренних перегородок, а также при выполнении отделки и обустройстве кровли.

Схема крепления

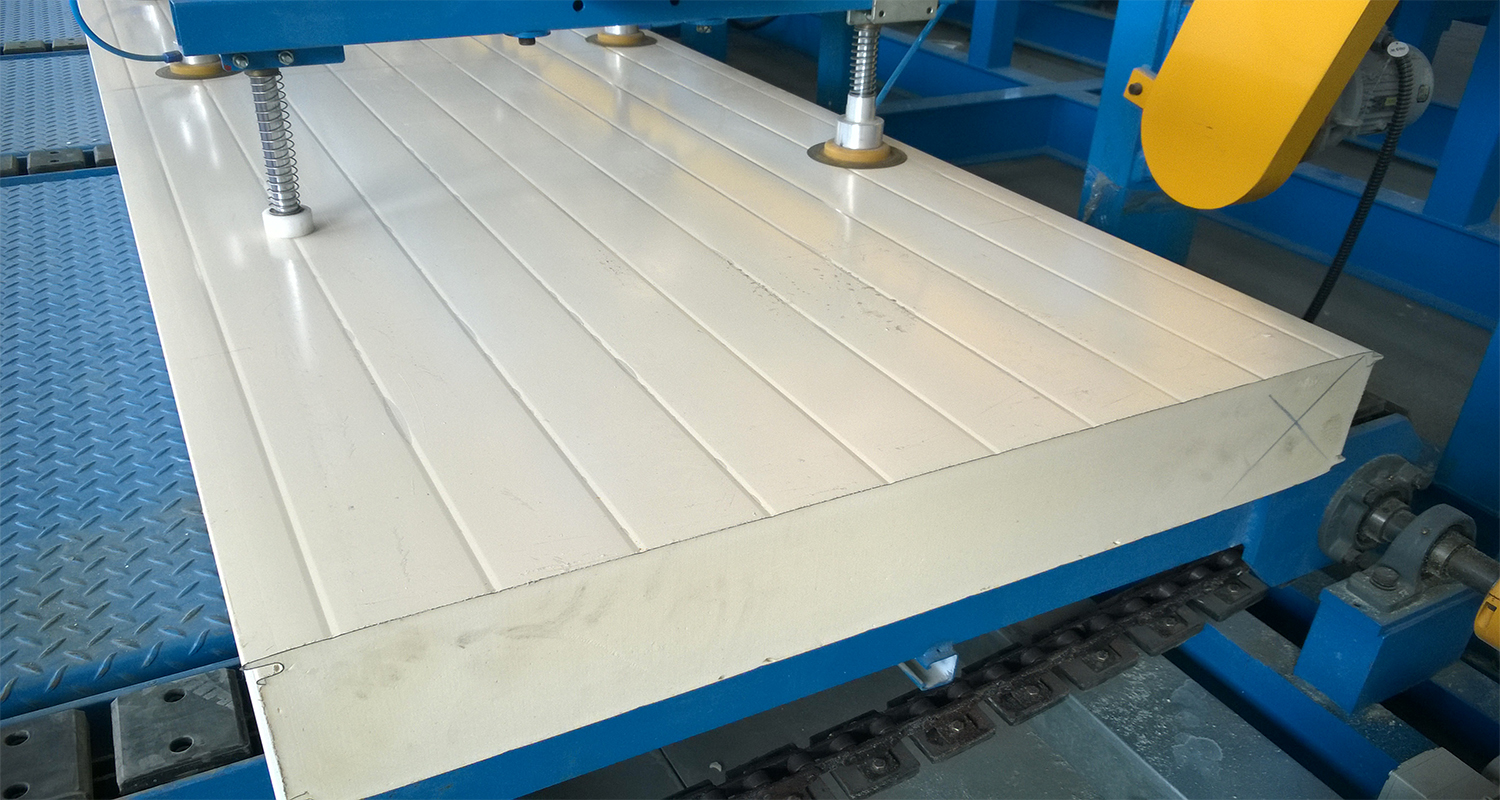

Посмотрите на следующее фото, чтобы понять, как выглядит подобная плита.

Практика показывает, что сэндвич панели имеют ряд достоинств, что и обуславливает высокий уровень их популярности.

Это в первую очередь:

высокое качество;
соответствие передовым требованиям покупателей;
современный внешний вид;
надежность;
долговечность;
высокая функциональность;
механическая прочность;
защитные свойства;
удобный монтаж.

Увидеть каждый из перечисленных видов узлов крепления для многослойного фасада можно на следующих фото.

Многие потребители уже успели ощутить данные качества многослойной облицовки на практике. О чем свидетельствуют многочисленные положительные отзывы

Но еще не все понимают насколько важно приобрести действительно надежные кровельные узлы сэндвич панели

Особенности монтажа и ухода за поверхностью

Подводя итоги вышесказанному, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, к примеру, перед тем как приступить к монтажу стен, необходимо обеспечить надёжную изоляцию нижних сэндвич-панелей от проникновения влаги от фундамента здания.

Первым слоем нужно уложить битумный картон (рубероид), а поверх него — слой минваты. Ширина такого “слоёного пирога” должна превышать ширину стены из панелей на 10 мм с каждой стороны, причём укладку минеральной ваты нужно производить таким образом, чтобы она полностью заполнила пазы нижних панелей.

Защитное покрытие на сэндвич-панелях, которое наносится в процессе их производства, является довольно неустойчивым, поэтому при монтаже следует проявлять особую аккуратность. После окончания строительства в ходе эксплуатации здания необходимо производить регулярный осмотр поверхности панелей, а при обнаружении повреждений — восстанавливать с применением специальных ремонтных красителей.

Загрязнения же легко устраняются при помощи щётки средней жёсткости, смоченной в мыльной воде. Заводскую защитную плёнку нужно снимать сразу по окончании монтажных работ, но делать это необходимо только в сухую и нежаркую погоду.

Подготовка основания

Металлический каркас

Существуют панели, которые не требуют монтажа каркаса, то есть являются самонесущими элементами. Для их установки будет достаточно устройства фундамента. В тех же случаях, когда сэндвич-панели не являются самонесущими, потребуется подготовка основания. Как правило, таким основанием выступает металлический каркас. В ходе его сборки нужно учитывать ряд нюансов:

Фундамент должен быть выровнен по горизонтали, максимальное отклонение не должно превышать 3 мм;
Расстояние между вертикальными и горизонтальными профилями должно соответствовать размерам панелей с запасом по 5 см с каждой из сторон для возможности беспрепятственной стыковки элементов и установки декоративных экранов;
При использовании деревянных направляющих перед установкой их следует обработать антисептическими и противопожарными составами во избежание дальнейших неприятностей.

Можно, конечно, изготовить панелии самостоятельно, но лучше купить готовые, так как панели с завода имеют высокое качество и утеплителяи клея.

Область применения

Сэндвич панели могут применяться как для постройки новых зданий различного назначения и специфики, так и для облицовки или утепления существующих строений и конструкций. Постройки с такими панелями в качестве ограждающих конструкций могут эксплуатироваться в широком диапазоне температур окружающей среды (от -50°C до 75°C). А разнообразие типов профилирования лицевой стороны панелей, возможность вертикального или горизонтального монтажа и богатая цветовая гамма позволяют применять оригинальные архитектурные решения при постройке зданий общественного и бытового назначения.

В настоящее время сэндвич панели успешно применяются в строительстве:
