Ударило током? Узнаем, почему так произошло

Когда я менял люстру, и меня при этом ударило током, я решил написать эту статью. Для того, чтобы описать, что же на самом деле произошло, я позволю себе немного технических подробностей из области физики.

Разбираемся, почему ударило током?

Если нас ударило током в квартире, то крайне важно понять, почему так произошло, чтобы избежать в будущем подобных ситуаций. Когда мы меняем выключатель, перевешиваем люстру, меняем розетку, то часто видим, как из стены выходят провода

Как правило, проводов бывает два или больше.

Чтобы не усложнять тему, давайте рассмотрим вариант, когда имеется однокнопочный выключатель и люстра. Включили свет – люстра зажглась; выключили свет – погасла. При однокнопочном выключателе из потолка выходят два провода, к которым должна подсоединяться электрическая лампа.

Чтобы лампа загорелась, один провод должен быть “Землей”, а второй – “Фазой”. Провод “Земля” нам не опасен, а провод “Фаза” находится под напряжением. В статье: Провода под напряжением я рассказал о таком замечательном приборе, как пробник.

Обратите внимание

С помощью него как раз и можно определить, какой из проводов является “Землей”, а какой “Фазой”. Фаза – это тот провод, при касании которого пробником, на нем загорается сигнальная лампочка.

По личному наблюдению я заметил, что некоторые люди почему-то рассуждают так: “А зачем мне пробник?” Я выключатель выключу, свет погаснет, значит тока там нет, и я спокойно подключу люстру. К сожалению, это очень ошибочное представление об электричестве.

Для наглядности я подготовил две простенькие схемы, надеюсь, Вы в них разберетесь.

Схема № 1

Рассмотрим первую схему:

Здесь все очень просто. Наверху висит люстра (Лампа). Виден уровень потолка, из которого выходят 2 провода. Дальше эти 2 провода идут в выключатель. С другой стороны к выключателю из пола, через стену идут другие провода, несущие “Землю” и “Фазу”.

Чтобы лампочка зажглась, нужно на один из ее концов подать “Землю”, а на другой конец – “Фазу”. Это общий принцип включения любого электрического прибора.

Однако, есть очень важный момент! В не зависимости от того, включен выключатель или выключен, на “Фазе” всегда существует напряжение. Поэтому-то такой провод “L”, если он оголен, всегда прячут в розетках или распределительных коробках.

Если мы выключим выключатель, то лампу просто можно менять голыми руками, т. к. к ней подводятся пустые провода, ничего не несущие.

Читая мой блог, Вы, скорее всего, или уже делаете ремонт, или собираетесь его делать в ближайшем будущем. Вам наверняка понадобятся инструменты и стройматериалы. Если Вы будете их покупать в строительных магазинах, таких как Петрович, Максидом, ОБИ, Все инструменты и другие, то есть возможность сэкономить. О подробностях читайте здесь.

Схема № 2

Рассмотрим вторую схему:

Тот же пол, тот же потолок, та же лампа и тот же выключатель

Но обратите внимание на схему. Из потолка также выходят 2 провода, к которым нужно подсоединить лампу

Один провод – это “Фаза”, на котором напряжение живет всегда. Поэтому включим мы выключатель или выключим, суть от этого не поменяется. Лампа действительно либо зажжется, либо погаснет.

Но вот провод “L” всегда будет находиться под напряжением!

Сразу скажу, что второй вариант разводки проводов в квартире будет более опасный, т. к. Вы по не знанию можете выключить выключатель и приступить к замене лампы, думая, что напряжения там нет. В результате получите удар током и можете от шока упасть со стула, на котором стояли и закручивали провода.

Важно

Поэтому, крайне важно, когда меняете люстру, всегда пользуйтесь пробником. Ориентируйтесь только на него

Ведь Вы точно не знаете, как в стенах у Вас идет проводка. Пробник в таких ситуациях будет Вашим надежным другом и поможет избежать беды.

Интересно, если Вас однажды ударило током, Вы пытались разобраться самостоятельно, в чем было дело?

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

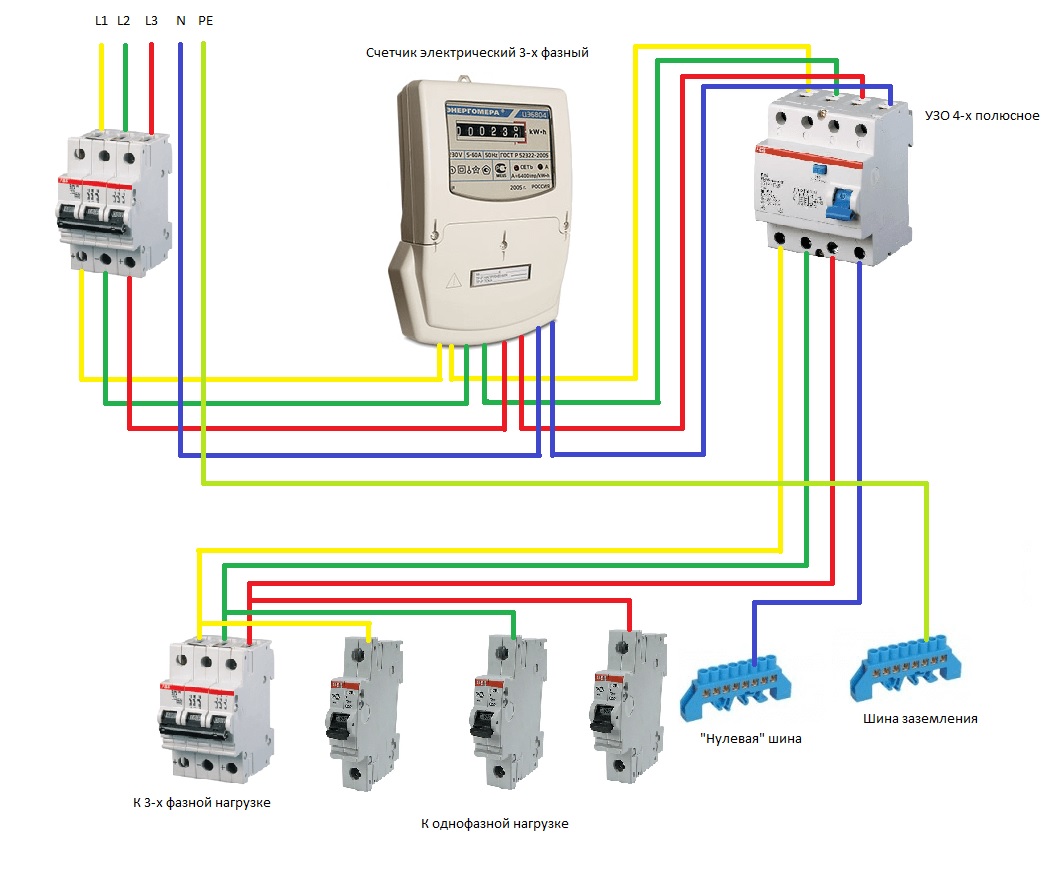

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

минимальная стоимость;
компактность;
надежность;
долговечность;
автономность;
хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Методика измерений с использованием MZC-300

Прежде, чем переходить непосредственно к испытаниям, кратко расскажем о принятом порядке, он включает в себя:

Соблюдение определенных условий, обеспечивающих необходимую точность.
Выбор способа подключения устройства.
Получение информации о напряжении сети.
Измерение основных характеристик петли «Ф-Н».
Считывание полученной информации.

Рассмотрим каждый из перечисленных выше этапов.

Соблюдение определенных условий

Следует принять во внимания некоторые особенности работы измерителя:

Устройство не допустит проведение испытаний, если номинальное напряжение сети превысит максимальное значение (250В). Превышение диапазона измерения (250,0 В) приведет к тому, что на экране прибора отобразится предупреждение «OFL» сопровождаемое продолжительным звучанием зуммера. В этом случае прибор следует выключить и отключить от измеряемой петли.
При обрыве нулевых или защитных проводников на экране устройства будет высвечиваться ошибка в виде символа «—», сопровождаемая длительным сигналом зуммера.
Уровень напряжения в измеряемой петле недостаточное для испытаний, как правило, если ниже 180,0 вольт. В таком случае экран выдаст ошибку с символом «U», сопровождаемую двумя сигналами зуммера.
Срабатывание термической блокировки прибора. При этом на экране высвечивается символ «Т», а зуммер выдает два продолжительных сигнала.

Выбор способа подключения устройства

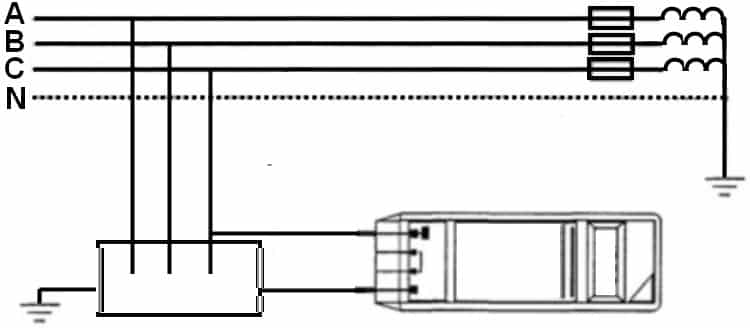

Рассмотрим несколько вариантов электрических схем подключения прибора для проведения испытаний:

Снятие характеристик с петли «Ф-Н», в примере, приведенном на рисунке измеряются параметры в цепи С-N.
Измерение в петле между одной из фаз и проводником РЕ.
Измерения в цепях ТТ.

Подключение прибора в цепях с защитным заземлением

Для проверки надежности заземления электрооборудования применяется способ подключения, приведенный ниже.

Испытание надежности заземления корпусов электрооборудования

Получение информации о напряжении сети

Рассматриваемый нами прибор позволяет измерить U_H в пределах диапазона от 0 до 250,0 вольт. Фазное напряжение отображается на дисплее прибора сразу после нажатия кнопки включения или по истечении пяти секунд, после проведения испытаний (если не было произведено нажатие управляющих кнопок, отвечающих за отображение результатов на экране).

Измерение основных характеристик петли «Ф-Н»

Методика измерения Z_Пв петле, применяемая в модельном ряде MZC основана на создании искусственного КЗ с использованием ограничивающего сопротивления (10,0 Ом), понижающего величину I_КЗ.После испытаний микропроцессор прибора производит расчет Z_П, выделяя реактивные и активные составляющие. Процедура измерения не превышает 30,0 мс.

Характерно, что прибор автоматически выбирает нужный диапазон для измерения Z_П. При нажатии кнопки «Z/I» на дисплей поочередно выводятся такие основные характеристики петли, как ожидаемый ток КЗ (I_КЗ) и общее сопротивление (Z_П).

Следует учитывать, что при вычислениях микропроцессор устанавливает величину U_H на уровне 220,0 вольт, в то время, как текущее номинальное напряжение может отличаться от расчетного. Поэтому для увеличения точности замеров электрической цепи следует вносить поправку. Например, при действительном U_H, равном 240,0 В, поправка для снижения погрешности прибора будет равна 1,09 (то есть необходимо 240 разделить 220).

Процесс измерения характеристик петли запускается кнопкой «Старт».

Считывание полученной информации

Как уже упоминалось выше, испытания начинаются после нажатия кнопки «Старт». После завершения измерений, на экране отображаются характеристики петли «Ф-Н», в зависимости от установленных настроек. Перебор отображаемой на дисплее информации осуществляется при помощи кнопок «SEL» и «Z/I».

Следует учитывать, что прибор MZC-300 отображает только результаты последнего измерения. Если необходимо хранение в электронной памяти результатов всех испытаний потребуется устройство с расширенными возможностями, например прибор MZC-303E.

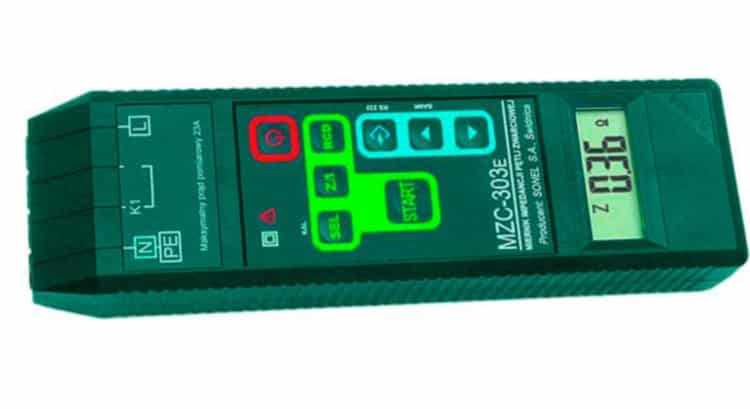

Устройство MZC-303E для измерения характеристик петли «Ф-Н»

Такое устройство позволяет не только хранить информацию обо всех измерениях в электронной памяти, но и при необходимости переносить ее на компьютер, при помощи интерфейса USB.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

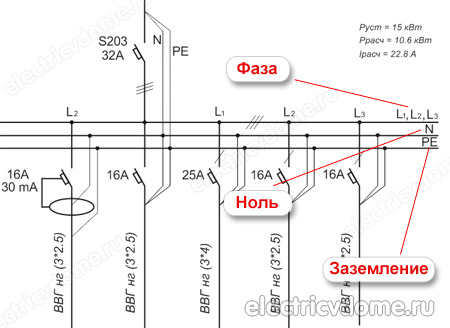

Схема заземления TN-S

Определение фазы с помощью индикаторной отвертки

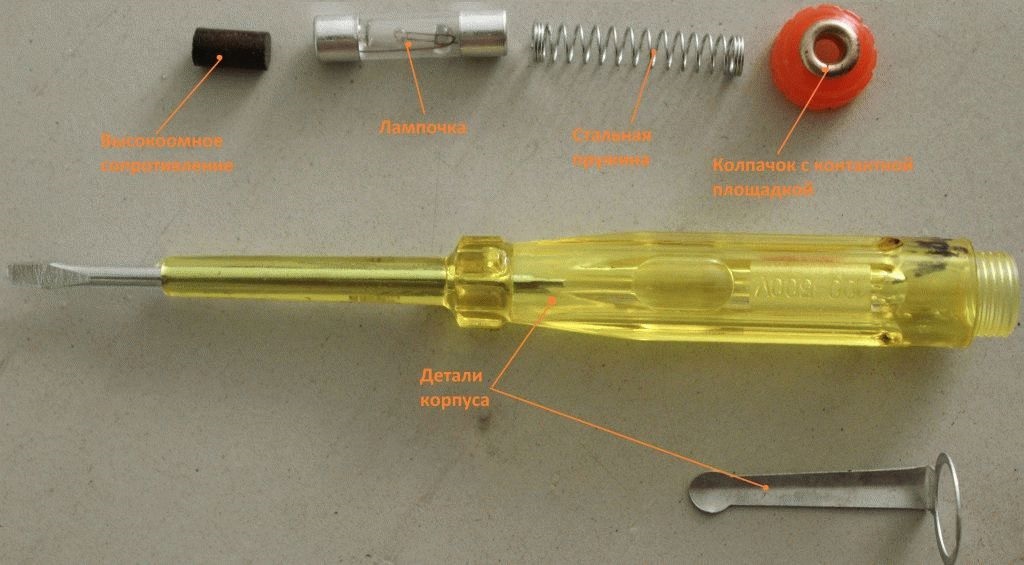

Конструкция индикаторной отвертки

Преимущества индикатора:

минимальная стоимость;
компактность;
надежность;
долговечность;
автономность;
хорошая защищенность от неблагоприятных внешних воздействий.

Определение заземления, нуля и фазы с помощью контрольной лампы

С помощью измерительного прибора

Как определить полярность проводов с помощью свежего картофеля

Использование светодиода

Как проверить мультиметром напряжение в розетке 220в

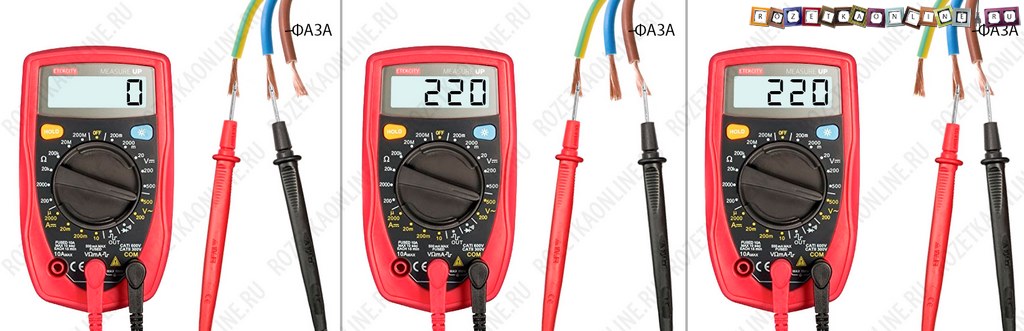

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом – не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

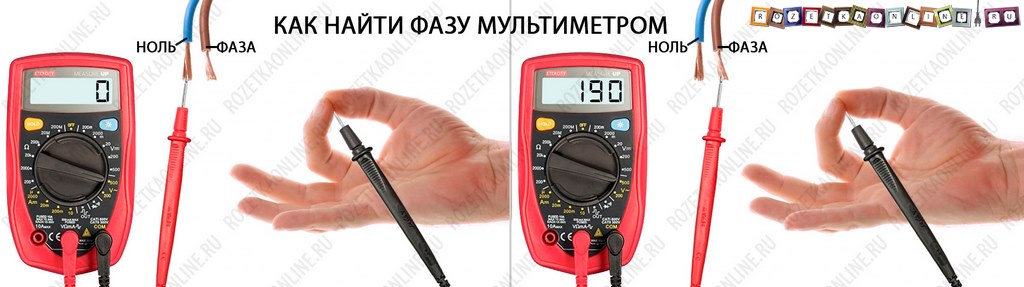

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Обозначение заземления (PE)

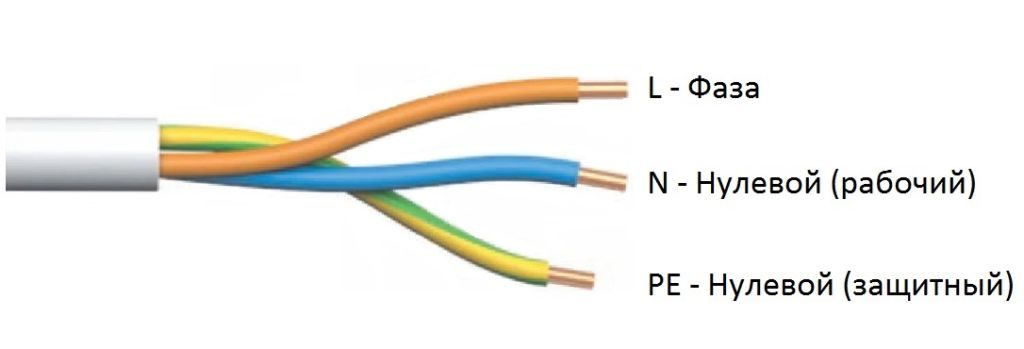

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.
