Где в розетке ноль, где фаза, с какой стороны?

Индикаторная отвертка

Маленький инструмент внешне напоминает обычную отвертку. Разница лишь в том, что её металлическая часть является токопроводником, а в прозрачную полимерную ручку встроен диод. Он реагирует на напряжение в сети и показывает реакцию подсветкой.

Использовать индикаторную отвертку не по назначению нельзя. Таким способом можно повредить токопроводник или диод.

Измерение выполняют следующим образом:

Металлический конец отвертки вставляют в розетку и касаются им контакта.
В это же время нажимают на кнопку со стороны рукояти. Зажженный светодиод свидетельствует о наличии фазы в гнезде. Отсутствие подсветки говорит о том, что мастер попал на ноль.

Индикаторная отвертка способна реагировать на напряжение от 50 до 380 Вольт.

Для безопасной и правильной работы инструментом запрещено:

трогать металлический наконечник пальцами во время замера;
мочить отвертку или держать её в грязи.

Желательно всегда иметь под рукой такой инструмент.

От теории к практике

Если пропал свет в одной из комнат при этом автомат защиты не сработал, т.е. замыкания не было, нужно брать пробник и смотреть что происходит в розетках или на выключателях и если там наблюдаются две фазы, то нужно искать обрыв нуля.

Причины пропадания нуля

Ноль может пропасть по многим причинам, самые распространение перечислены ниже:

Старая проводка не выдержала нагрузки от современных электроприборов. Особенно это касается квартир, где еще стоят пробки, а не современные электрощиты с автоматами защиты и нулевыми шинами. Если выбьет, к примеру, только нулевую пробку, то появление двух фаз в розетках гарантировано;
Короткое, небольшое замыкание, приведшее к обрыву цепи. При этом автомат защиты может и не среагировать (как в нашей ситуации).
Окисление и подгорание контактов (в результате того же замыкания) в местах соединений;
Электрохимическая коррозия медных и алюминиевых проводов. К примеру, может быть такая ситуация, от щитка идет медный нулевой провод, а к розетке подходил уже алюминиевый. Учитывая то, что провода могут идти в комнату напрямую минуя распределительную коробку, можно предположить, что они где-то соединены в стене. При неправильном их соединении, контакт между ними мог пропасть, что и приведет к обрыву нуля;
Ремонтные работы без учета расположения проводов в квартире. Такие работы недопустимы

Любое сверление стены может привести к обрыву, как нулевого, так и фазного проводов, поэтому важно пользоваться детекторами скрытой проводки, чтобы приблизительно составить схему ее расположения.
Другие причины, к примеру, перегрызание проводов грызунами в старых домах и т.д.

Места где может перегореть ноль

Перегореть ноль может на любом отрезке начиная от главного щитка на площадке и заканчивая непосредственно розеткой. Но если проблема возникла на площадке (общем коридоре), то, как правило, свет пропадет во всей квартире.

А если перегорит общий магистральный нулевой провод, объединяющий все квартиры на площадке и уходящий в шахту, то возможно резкое повышение напряжения в квартире, вплоть до 380В, в результате чего сгорят все электроприборы. Вот почему все чаще в общие электрощитовые устанавливают дифавтоматы, которые защищают сеть от перегрузок.

Но если в квартире стоит щиток с пакетными выключателями и нулевой шиной, и две фазы в розетках наблюдаются только в отдельных комнатах, то проблему нужно искать на той линии, за которую отвечает определенный пакетник.

Итак, ноль может пропасть:

На основном щитке, расположенном на лестничной площадке (имеется в виду идущий на вашу квартиру);
Непосредственно на нулевой шине в квартире;
В распределительной коробке;
Непосредственно на первой розетке в цепи. Как правило, провода идут от щитка к первой, второй, третей розеткам и т.д. В нашей ситуации их было 6, последняя находилась на кухне в общей стене с детской комнатой.
В стене – это наихудший вариант.

Опасные способы определения: цветовая маркировка и «контрольная лампа»

Определение фазы и нуля без специальных устройств возможно. Для этого можно воспользоваться цветовой маркировкой. Но в старых домах, где электропроводка проводилась достаточно давно, часто использовали провода одинаковых цветов.

Поэтому визуальное определение практически не возможно. Чтобы в будущем не путаться промаркируйте проводку самостоятельно, насадив на них при монтаже розетки термоусадочные трубочки разных цветовых оттенков.

Еще один способ, цель которого определить наличие напряжения в розетке, – это «контрольная лампочка». Легко делается своими руками. Для этого понадобится взять:

патрон;
обычную лампочку;
два полуметровых многожильных провода.

«Контролька» делается следующим способом:

Провода подсоединяются к патрону.
В патрон закручивается лампа.

Чтобы проверить наличие фазы в розетке необходимо подыскать предмет для заземления. К примеру, труба отопительной системы, небольшую часть которой очистить от краски до железа. Один провод присоединить к заземлению, а вторым проверять жилы проводки. Когда коснетесь фазы, лампочка засветится.

Озвученные методы опасны, поскольку при малейшей неосторожности высок риск получения удара током

Использование специальных приборов

Подручные методы не всегда дают надежный результат, не говоря об опасности некоторых из них для жизни. Гораздо боле надежный метод – применение измерительных устройств:

Индикаторная отвертка.
Внутри ее корпуса находится резистор, соединенный с лампочкой. О наличии напряжения говорит световая индикация. Это наиболее дешевый и доступный для неспециалиста способ: прибор имеется в свободной продаже и стоит немногим более 30 рублей;
Может подойти и обычный карманный тестер
. Перед началом испытаний переключатель устанавливают в режим переменного тока. Используется только один щуп (второй можно оставить в руке). При наличии тока будет показана его величина на экране прибора;
Измеритель данных безопасности электроустановок – профессиональный прибор, который предназначен для определения фазного и межфазного напряжения, силы и частоты тока, сопротивления и т.д. Обращение с таким устройством требует наличия особых навыков, поэтому не рекомендуется приобретать его неспециалистам.

Отгорел нулевой провод во внутренней системеэлектропроводки

Это наиболее распространенная причина. При отсутствии нулевого соединения фаза через нить накаливания лампочек в люстре, либо через электроприборы включенные в другие розетки наведенным током будет присутствовать и на нулевом проводе. При этом розетка, в которой находиться две фазы не работает. Правильно диагностировать данную причину можно выключив из всех розеток включенные в них электроприборы путем отсоединения вилок от розеток. Далее нужно перевести все выключатели в положение выключено. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор делает световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна. В этом случае причину неисправности следует начать искать:

в местах недавно повешенных на стену картинах, фотографиях. Как правило в 95% случаев такой тюнинг жилья заканчивается перебитым проводом. В этом случае нужно отключить электропитание квартиры (выключить пробки, автоматы, пакетные выключатели) убедиться в отсутствии напряжения. Далее снять слой штукатурки и освободить провод, визуально диагностировать место повреждения и устранить неисправность путем соединения проводов и их изоляцией. После проведения всех работ, включаем подачу напряжения и проверяем работоспособность розетки. После этого место повреждения можно замазывать штукатурным либо гипсовым раствором.
если же никаких работ по обновлению дизайна жилья перед тем как в розетке появились две фазы не проводилось, то возможная неисправность может быть в распределительной коробке. В этом случае поиски начать следует с распределительных коробок, которые находиться в комнате где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем обгоревшие, оплавленные либо отвалившееся провода. Если в этой распределительной коробке неисправности нет открываем ближайшее. После того как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое соединение, изолируем, закрываем крышку распределительной коробки, включаем электропитание и проверяем работоспособность розетки.
в электро щитке. Если вы имеете доступ в силовой щит, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружения оплавленных проводов, подгоревших контактов, отвалившихся от мест присоединения проводов нужно немедленно обратиться в обслуживающую данный электрощит организацию для устранения неполадок. Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Как это происходит

Чтобы понять суть возникновения подобной неисправности сначала следует рассмотреть схему подключения розетка-выключатель-лампочка.

Розетка-выключатель-лампочка

На этой схеме будет видно, что напряжение будет подаваться по фазному проводу и возвращаться по нулевому. Теперь следует представить, что может произойти, если возникнет, обрыв нуля. Если в этом случае включить выключатель света, тогда напряжение будет проходить через нить накаливания либо включенный электроприбор перейдет в нулевой провод, так как нули связаны, направится к розетке по второму контуру.

При проверке напряжения в гнездах розетки можно увидеть две фазы. Если вы обеспечили надежное заземление квартиры, тогда нужно будет найти обрыв нулевого провода и восстановить контакт. Однако, если в квартире присутствует зануление электропроводки, тогда последствия могут быть не лучшими.

Причины отсутствия фазы

Сразу стоит сказать, что фаза пропадает по одной единственной причине — нет контакта

При этом неважно — оборван кабель или разомкнут разъединитель на трансформаторной подстанции. При этом все сказано и для трёхфазной и для однофазной сети

Также не все знают, что однофазная сеть 220В является одной из фаз трёхфазной сети с линейным напряжением 380В, а между фазой и нулем в этом случае получается 220В. Давайте рассмотрим, что делать если пропала фаза на примере разных ситуаций.

Не работает освещение

Если нет света, но работают розетки, первым делом проверьте наличие напряжения в патроне на люстре. При этом проверить наличие фазы можно индикаторной отверткой, но будьте внимательны — велика вероятность сделать КЗ. О том, как пользоваться индикаторной отверткой, мы рассказали в отдельной статье.

Если там ничего нет, возможно проблема в подключении проводов к патрону, если и с этим всё в порядке — тогда, скорее всего, пропала фаза в выключателе или распределительной коробке.

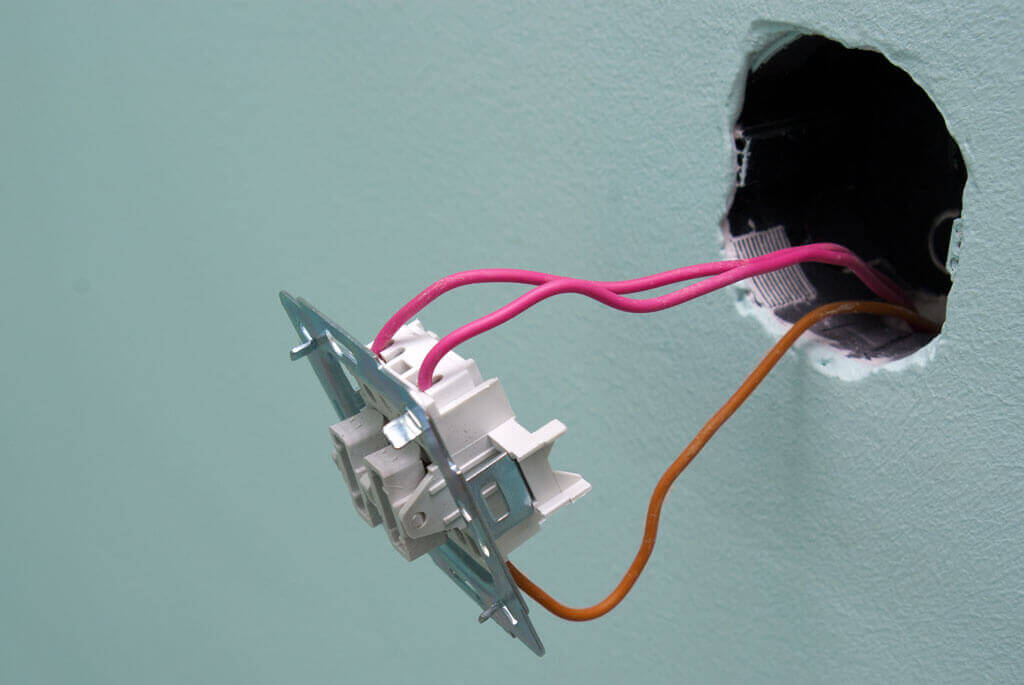

Такое часто происходит, когда контакты выключателя вроде бы замыкаются, но соединения между ними нет, а также если провода были плохо зажаты в клеммнике выключателя. Для проверки выключателя нужно снять его со стены и прозвонить, замыкаются ли контакты при замыкании выключателя, заодно проверить приходит ли на него напряжение.

Если напряжения на выключателе нет — проблема в распределительной коробке или в проводке между ней и выключателем. Если пропадает фаза при включении света — у вас короткое замыкание в патроне, светильнике, либо на линии от выключателя до светильника.

Не работает розетка

В розетках также может пропасть фаза. Это легко проверить, если снять нерабочую розетку и осмотреть качество соединений с проводами. Если соединения хорошие, то нужно знать, как запитаны розетки. Всего различают две схемы соединений:

Шлейфом.
Звездой.

Шлейф — это когда каждая следующая розетка подсоединяется к предыдущей параллельно, а звезда — когда от каждой розетки идет отдельная линия к электрощиту или распределительной коробке.

Тогда в первом случае нужно проверить состояние клеммников и контактов в предыдущей по цепи рабочей розетке, а во втором случае — осмотреть распределительную коробку.

В одной комнате

Если нет фазы в одной из комнат – обратите внимание на электрощит. Если каждая комната включается отдельным автоматом – возможно выбило автомат на эту комнату, либо же он вышел из строя

В первом случае – искать проблемы в проводке комнаты, а во втором – заменить автомат.

Если все комнаты запитаны от одного автоматического выключателя, значит проблема в распределительной коробке, от которой запитана эта комната.

Нет света в многоквартирном доме

Если вы обнаружили, что проблемы с подачей электричества не только у вас, но и у всех соседей по стояку — значит произошел, обрыв одной из трёх фаз либо во вводном электрощите дома, либо в каком-то из подъездных щитов. Такое происходит при отгорании нуля и перекосе фаз, когда из-за перенапряжений нагрузка и её токи неравномерно распределяются между потребителями. В результате контакты какого-то из соединений не выдерживают и отгорают.

В этом случае нельзя самому устранять неисправность, нужно обратиться в управляющую компанию или снабжающую организацию, чтобы они прислали дежурную бригаду электриков.

Реже бывают случаи, когда пропадает две фазы. В этом случае, как и в предыдущих нужно проверить состояние клемм автоматических выключателей на вашем квартирном щите и, если в нем все контакты и клеммы автоматов внешне исправны — вызвать бригаду электриков.

Самостоятельное устранение неисправностей в подъездных электрощитах опасно тем, что вы не можете в полной мере привести отключение всех линий и вывесить запрещающие плакаты.

В частном доме

Если вы обнаружили что пропало напряжение в сети, посмотрите на вводной автомат, если он выбит – включите его. Если после включения автомата напряжение не появилось – проблема во вводе в дом. Также возможна потеря контактов на автомате. А если при включении автомата его сразу же выбивает – однозначно есть короткое замыкание либо в проводке, либо в каком-то из подключенных приборов.

Основные причины неполадки

Неполадка, связанная с появлением в розетке второй фазы, может возникнуть из-за следующего стечения обстоятельств:

Во-первых, в питающей сети произошел случайный обрыв ноля.
Во-вторых, на нулевой провод или контакт «попала» прокладываемая рядом с ним оголенная фазная жила.
В-третьих, плохой контакт проводника на нулевой шине или вводном автомате.

Каждое из них следует рассмотреть отдельно.

Обрыв ноля

Сам по себе обрыв провода с «нулем» – это обычная неисправность, возникающая довольно часто. Причиной может быть пропадание контакта в любом звене электрической цепи (в щитке, распредкоробке или в контакте силовой розетки, например).

Задачу поиска места обрыва в других местах решить также не очень просто. Для того чтобы справиться с ней, потребуется специальный измерительный прибор, называемый мультиметром.

Ноль оборван и замкнут на фазу

Для того чтобы после обрыва провода, подводящего к розетке ноль, на этом контакте появилась фаза – необходимо случайное ее попадание в данное место. Такое событие хоть и редко, но все же случается при длительной эксплуатации электропроводки. Поэтому такое повреждение нельзя исключать из рассмотрения, особенно если для защиты электросети применяются морально устаревшие пробки.

Возможна еще одна неисправность линейного силового кабеля, способная привести к проблеме того же типа и также ставящая пользователя перед вопросом: что делать? Это – обрыв или обгорания нуля, произошедшие из-за длительной эксплуатации провода, неправильно подобранного по сечению (или в ситуации, когда его случайно повредили).

Вместо автоматов – пробки

Вероятность возникновения ситуации с попаданием фазы на «ноль» наиболее велика, если вместо современных автоматов для защиты сети установлены пробки с «жучками», не рассчитанными на номинальные тока нагрузки. В этом случае при превышении током допустимой величины не рассчитанная на него изоляция может расплавиться. При этом нулевой провод при таких условиях сгорает, а фаза попадет на его поврежденный конец.

Две фазы, ошибочно подключенные в розетке

Еще один довольно редкий, но также возможный вариант неисправности – это ошибка монтажа электропроводки, при которой к обеим клеммам розетки подключены фазные ответвления от автомата. Отсутствие напряжения в этом случае будет наблюдаться в комнатах, подключенных к данному защитному устройству. Во всех остальных помещениях силовые розетки и лампочки будут работать нормально.

Смещение фаз

К таким распространенным и сложным неполадкам в трехфазной питающей сети относят смещение фаз в проводах силового кабеля, подведенного от подстанции до жилого строения или другого объекта. Для получения полноценного нуля в цепях, где трансформаторные обмотки и нагрузки соединены по схеме «звезда», потребители должны быть равномерно распределены между каждой из 3-х фазных линий.

При нарушении этого правила обеспечить полноценный нуль не получается, поскольку одна из фаз смещается в его сторону (можно сказать и наоборот). На приведенном ниже рисунке в векторном представлении показано, как происходит смещение нуля в сторону одной из трех фаз C (схема справа).

В результате на нулевой жиле появляется потенциал, тем больший, чем больше неравномерность распределения нагрузок по каждому из фазных направлений. В крайней ситуации он может достигнуть 220 Вольт и стать причиной наличия двух фаз в розетке.

Разновидности розеток

Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки. Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера.

Обратите внимание! Максимально возможный для розетки ток должен находиться в соответствии с мощностью потребителя, подключаемого к электросети

Причины неисправности

Основной причиной появления двух фаз на розетке чаще всего будет обрыв нуля. Потеря контакта также может произойти на этажном щитке на вводе в квартиру, в одной из распределительных коробок.

Если провод отгорает в щитке, тогда в квартире может погаснуть свет, но розетки будут работать, но только когда будет включен один из приборов либо освещение в комнате. Если вы выключите и проверите напряжение в розетке можно увидеть, что фаза будет только одна.

Иногда обрыв нуля может происходить в распределительной коробке одной из комнат. В этом случае перестанет гореть свет в этой комнате, а в остальных комнатах все будет работать. Чтобы решить подобную проблему вам потребуется открыть распределительную коробку и восстановить соединение проводов.

Еще одной достаточно распространенной причиной, почему две фазы в розетке может стать старая электропроводка. Чаще всего в таких квартирах вместо автоматических выключателей здесь будут стоять пробки. Если выбьет только нулевую пробку, тогда напряжение появится в двух гнездах. Чтобы не сталкиваться с подобной проблемой в дальнейшем следует заменить электропроводку.

Пробки на счетчике

Иногда обрыв нуля может произойти в стене. Обычно это может происходить из-за непрофессионализма

Если вы не знаете, где расположена проводка в стене, тогда при ремонте действовать следует осторожно. Даже, если вы будете вешать картину, тогда сначала необходимо убедиться, что здесь не проложена проводка

В ином случае гвоздем вы можете повредить нейтральный проводник и появится две фазы в розетках. Иногда провод также могут повредить грызуны. Чтобы защитить проводку от грызунов. вам следует прочесть нашу статью.

Теперь вы точно знаете, почему может появится напряжение в двух гнездах розетки и как можно ликвидировать подобную проблему.

Конечно, когда в розетках пропадает свет, тогда люди начинают проверять напряжение в розетках. Если во время проведения проверки вы заметили, что индикатор показывает фазу на двух проводах, тогда не следует волноваться. В большинстве случаев это совершенно не так. Убедиться в этом вы сможете следующим образом:

Возьмите мультиметр и проверьте напряжение в розетке. Если прибор покажет 0, тогда фаза у вас только одна, перетекающая на нулевой проводник.

Это самый простой способ, который позволяет определить неисправность. Использовать индикаторную отвертку не рекомендуется, так как она не является точным методом проверки. Как видите, эта неисправность проводки необычная и поэтому может ввести в заблуждение, даже опытных электриков.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

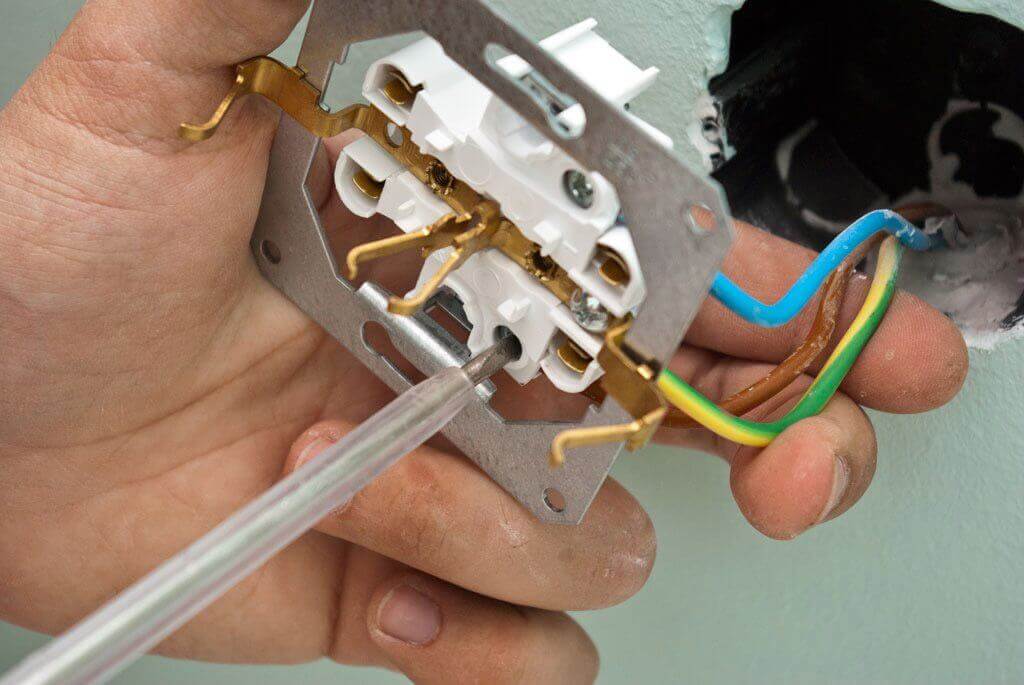

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов

Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

Концом отвертки касаемся контакта.
Нажимаем пальцем на металлическую кнопку вверху отвертки.
Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт. При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.
