Насадка на дрель для обработки деревянных заготовок

Обработка металла с помощью дрели

Использование дрели в качестве примитивного фрезера давно практикуется слесарями любителями. Еще с советских времен в хозяйственных магазинах продавались шарошки и зенковки для расточки отверстий и первичной обработки металлов.

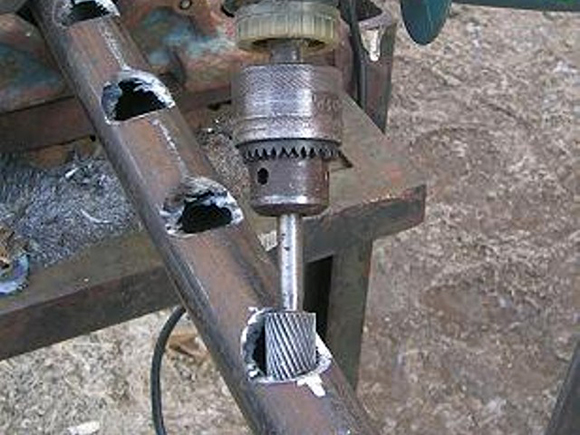

Шарошкой установленной на инструмент, можно растачивать отверстия

Шарошка – это фактически обдирочная фреза, по своей сути – механизированный напильник. А вот зенковка имеет все признаки фрезы настоящей.

Специальной зенковкой восстанавливают седла клапанов

Зенковки (или зенкеры) позволяют выполнять не только грубую обработку отверстий, но и сформировать углубление заданной формы. Можно использовать в дрели и стандартные фрезы, но при этом учитывайте некоторые особенности:

Дрель имеет более низкие обороты в сравнении с фрезером, поэтому качество реза существенно хуже.
Подшипники вала рассчитаны на другой вектор нагрузки – продольный.

Поперечные усилия при фрезеровке металла могут быстро вывести редуктор из строя. Поэтому давление на обрабатываемую заготовку должно быть умеренным, а это увеличивает время обработки.

Электромотор дрели не рассчитан на продолжительную работу, после нескольких проходов фрезы, необходимо дать отдых электроинструменту. Большинство современных электроинструментов имеют пластиковый корпус редуктора.

При повышенных боковых нагрузках он деформируется. Кроме того, что корпус может просто сломаться – перекос якоря в статоре приводит к повышенному механическому износу двигателя.

Цанговый патрон электродрели, при боковых нагрузках на фрезу может отдать крепление, и тогда можно либо испортить заготовку, или выпавшая фрезерная насадка причинит травму. И самое главное – безопасность.

Отсутствие так называемого «башмака», или упорной пластины, как на штатном фрезере – делают работу опасной. При работе с концевыми или торцевыми фрезами, контролировать инструмент усилием рук еще можно. А вот дисковые фрезы будут просто вырывать дрель из рук.

Отсюда вывод: Работать дрелью в качестве фрезера по металлу можно, но с соблюдением ряда правил и предосторожностей

Обзор насадок на дрель по дереву: сверла и коронки

Сверление отверстий – основная функция дрели, для осуществления которой предусмотрен огромный выбор съемных приспособлений, представленных в единичном виде или в форме целых наборов. Самые распространенные виды насадок, используемых для этих целей:

сверла Форстнера;
коронки;
перьевые сверла.

Статья по теме:

Сверло Форстнера имеет широкие режущие поверхности, расположенные по бокам. Для центровки этого наконечника предусмотрено острие. Такой тип насадки применяется для формирования в древесине отверстий среднего и малого размера. При этом наконечник не проходит через материал насквозь. Наличие острия позволяет добиться высокой точности при создании отверстий для монтажа петель.

Перьевые сверла предназначены для выполнения широких отверстий, диаметр которых может достигать 6 см. Эти насадки дают возможность установить фурнитуру в плитных материалах из дерева и даже в массиве. Подобные сверла оснащены широкими боковыми перьями и центрирующим острием. Благодаря такой конструкции с плоской формой выемка получается точной, при этом глубина отверстия ограничивается.

Сверло Форстнера на дрель подходит для создания маленьких и средних отверстий в древесине

Коронки – насадки со сложной конструкцией, предназначенные для выборки материала. Режущая поверхность этих наконечников имеет характерный профиль, она широкая и обладает высоким запасом прочности. Коронки работают по принципу резца, а в некоторых случаях – нескольких резцов. Их применяют для создания отверстий, диаметр которых может достигать 10 см. В центре наконечника установлено сверло. С его помощью задается первое отверстие, которое центрирует и направляет насадку. Коронки могут использоваться не только на дереве (ДВП, ДСП, массив), но и на металле, а также бетоне.

В зависимости от конфигурации сверла могут применяться в качестве насадок на дрель для бетона, дерева и металла. Наконечники с высоким запасом прочности называются победитовыми. Эта группа приспособлений включает насадки, предназначенные для ударного и вибрационного оборудования.

Самодельные фрезы

Коль скоро можно изготовить самодельный фрезер – почему не заняться созданием фрез. Из подручных материалов вполне можно сделать фрезы и насадки, качеством превосходящие китайские аналоги J. При этом себестоимость этих приспособлений стремиться к нулю.

Из фанерного цилиндра и вклеенных лепестков наждачной бумаги получается удобный шлифовальный барабан.

Соединив подходящую ось и колесико от кремневой зажигалки, получаем отличную микрофрезу. Качество материала на высшем уровне, такая насадка работает достаточно долго. При достижении критического износа – просто смените рабочее кольцо.

Оригинальное решение сделать микрофрезу для мелких деталей

Обточив должным образом дюбель – можно изготовить торцевую или отрезную фрезу. Такая насадка будет работать не только по пластику и дереву, но и по цветным металлам.

Самодельная фреза из дюбеля

Пределов для инициативы не существует. Каждый домашний самоделкин изготавливает инструмент, который позволяет выполнять персональные задачи, в отличие от стандартных заводских приспособлений.

Самостоятельное изготовление насадки

Самодельные приспособления позволяют сэкономить, но это не главная причина, которая заставляет людей мастерить своими руками. Часто бывает, что под рукой нет насадки нужной формы и жесткости, а в ближайших магазинах подобную вещь найти не получается. В таких случаях можно сделать инструмент в домашних условиях.

На основе автомобильного клапана

Чтобы соорудить насадку для шлифовки дерева, нужны несколько клапанов от машины, или хотя бы один. Их нижняя часть должна быть плоской. Если нужно большое изделие, берется выпускной клапан от грузовика.

Изготовление выполняется в несколько шагов:

Автомобильный клапан

обезжиривается поверхность клапана;
берется головка необходимого размера – она может быть резиновой, пенопластовой, деревянной, или из другого плотного материала;
детали склеиваются эпоксидным или полиуретановым клеем;
из наждачной бумаги вырезается круг, по диаметру равный ширине основания вместе с закруглениями;
по всей окружности делаются надрезы от края к центру, но не доходя до него;
получившиеся лепестки накладываются друг на друга по ходу движения насадки в дрели и закрепляются;
получившуюся чашечку из наждачной бумаги приклеиваются к основанию, а края закрепляются скобами.

Для наиболее продуктивной работы стоит сделать несколько насадок разного размера и степени зернистости бумаги.

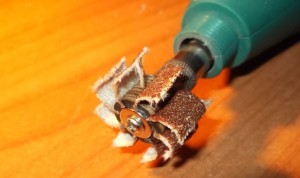

Простое устройство из винта

Для его изготовления потребуется длинный винт, наждачная бумага, гайка и две шайбы.

Алгоритм действий следующий:

надеть на винт шайбу;
нарезать наждачку на квадратные части;
во всех кусочках в центре сделать отверстие и нанизать их на винт;
сверху надеть вторую шайбу;
всю конструкцию закрепить гайкой.

Устройством можно обрабатывать полости деревянных изделий. Недостаток этого метода в том, что при закреплении в патроне дрели резьба заминается, из-за этого произвести замену шлифовальной бумаги проблематично.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

подошва;
стойка;
косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Преимущества и недостатки фрезера

Основное преимущество станка для фрезеровки электродрелью – не надо для выполнения единичных операций покупать дорогостоящий фрезер. На самодельном приспособлении легко сделать несколько пазов, обработать край полочки.

В электродрели сверло вставляется в патрон. При работе на самодельном фрезере надо пользоваться фрезой для дрели. В магазинах имеется большой выбор:

цилиндрические;
концевые;
торцевые;
угловые;
фигурные;
дисковые.

Все они имеют хвостовик и легко крепятся в патроне. Замена инструмента происходит быстро. Недостаток патрона в том, что он может открутиться во время работы, особенно при наличии вибрации инструмента. Надо постоянно проверять и затягивать крепление.

Перед тем, как сделать фрезер из дрели, следует определиться с объемом работы. Самодельный фрезер подходит для выполнения электродрелью домашних ремонтных работ, отдельных операций по обработке деревянных деталей. Фрезеровать дрелью длительное время и с большими нагрузками нельзя.

Основной недостаток фрезерного станка из дрели, малое число оборотов. При сверлении резание происходит по небольшой площади. Чистота при этом не нужна, древесина перерабатывается в стружку. На сверлильном инструменте максимальное вращение достигает 3000 об/мин. В то время как у самого легкого фрезера минимальное значение 4000 об/мин. Каждый специалист знает, что чистота обработки зависит от скорости вращения инструмента. Чем быстрее вращается фреза, тем красивее кромка и торец шпонки. После обработки на самодельном станке, обработанные места придется долго шкурить.

Двигатель на инструменте для сверловки значительно слабее фрезерного. Он рассчитан на непродолжительное включение. Долго работать на предельной мощности он не сможет. Во время фрезеровки дрелью ее надо постоянно выключать, давать ей остыть.

Самодельный станок подойдет для разовых работ. Для постоянной фрезеровки дерева лучше приобрети фрезер.

Выбор фрезы для дрели

В принципе, насадки для фрезерования дрелью ничем не отличаются от обычных, они даже не выделяются в отдельный класс. Поскольку работа с металлом для фрезера из ручной дрели невозможна, рассмотрим разновидности фрез по дереву.

Любая фреза состоит из двух частей: хвостовик и режущий наконечник. Стержень, который закрепляется в патроне, изготавливается из мягкой стали, чтобы не разрушиться при вибрации. А вот для режущей кромки применяются твердые, но хрупкие сорта стали. Конструкция может быть разборной: наконечники меняются на хвостовике при смене режима работы.

Такой тип насадки лучше не использовать, дрель и так не слишком надежно ее удерживает. В продаже достаточно много цельных экземпляров.

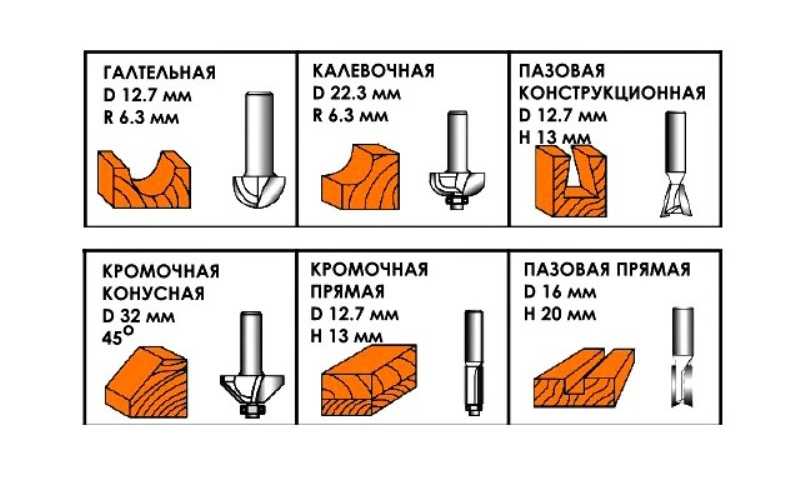

Основные типы фрез представлены на иллюстрации:

Галтельные придают кромке выемку с внутренним радиусом, или проделывают симметричный паз в плоской поверхности. Используются только с направляющими.
Калевочные фрезы могут обрабатывать комку так же, как и галтельные, но работать с ними удобнее. На внешней части хвостовика имеется опорный подшипник, благодаря которому фреза может работать по шаблону (в том числе и круглой формы). Дрель удерживается в руках, сохраняя вертикальность.

Режущая кромка бывает как с внутренним, так и с внешним диаметром.

Пазовые классические наконечники имеют узкую специализацию – проделывание технологических «щелей» для скрепления деталей между собой. Выполняются в виде цилиндра (прямые), или в форме ласточкиного хвоста (конструкционные). В таких пазах соединение будет намного крепче.
Обработка кромки с целью срезания любых неровностей выполняется прямой кромочной фрезой. Эта насадка может работать как с подшипником на хвостовике, так и без него. Во втором случае направляющая дрели должна «скользить» по шаблону: например, правило, закрепленное на доске с помощью струбцин.
Конусная кромочная фреза выполняет срез под заданным углом. Такую работу можно выполнить и прямой фрезой, но тогда направляющая для дрели должна иметь поворотные узлы.

Более сложные фрезы использовать на дрели нежелательно, поскольку малые обороты подразумевают на слишком гладкую поверхность после обработки. Придется шлифовать их с помощью того же электроинструмента.

Оптимальное решение – изготовить фрезер из дрели своими руками

Фактически, необходимо будет изготовить фиксирующий кронштейн и примитивную фрезерную пластину.

Если инструмент закрепить на основании,то можно сделать из него некое подобие фрезера

Эстетика в такой самоделке на последнем месте, главное – обеспечить надежное крепление инструмента и жесткость конструкции. Для удобства можно оснастить приспособление удобными ручками для перемещения по заготовке. А так же вынести выключатель, поскольку курковой спуск дрели не самое удобное решение для фрезера.

Регулировать глубину погружения можно, просто перемещая корпус дрели по фиксирующим хомутам. При должном старании изготавливается более продвинутая конструкция. С микролифтом, как на настоящем ручном фрезере. С таким приспособлением уже можно браться за серьезную работу, не забывая про особенности электроинструмента.

Самодельная конструкция фрезера из дрели с микролифотм

ВАЖНО! Корпус электродрели вытянут вдоль оси вала, что повышает центр тяжести и делает конструкцию неустойчивой.

Об этой опасности не следует забывать при интенсивной работе

Если вы приняли однозначное решение изготовить фрезер из ручной дрели – обратите внимание на стационарное решение вопроса. Можно встроить дрель в самодельный фрезерный станок

Фрезерный станок из фанеры и электродрели

Такой вариант относительно безопасен и позволяет выполнять более точные работы. Если крепление дрели выполнить легкосъемным – вы можете быстро менять назначение инструмента. То есть, в арсенале остается как собственно дрель, так и стационарный фрезер. При этом типичные недостатки никуда не денутся – по-прежнему, вы работаете на низких оборотах, и дрель изнашивается при боковых нагрузках.

Какие фрезы подойдут для дрели

Для дрели подойдут практически любые фрезы, у которых хвостовик может быть зафиксирован в ее патроне.

Часть из них предназначена именно для использования с дрелью. А именно:

1.Коронные фрезы для бетона.

Как раз эти фрезы не требуют высоких оборотов. Режущая часть на них – твердосплавные напайки, которые при очень высоких оборотах могут вылущиться из фрезы. И использовать их лучше с ударной дрелью или даже перфоратором.

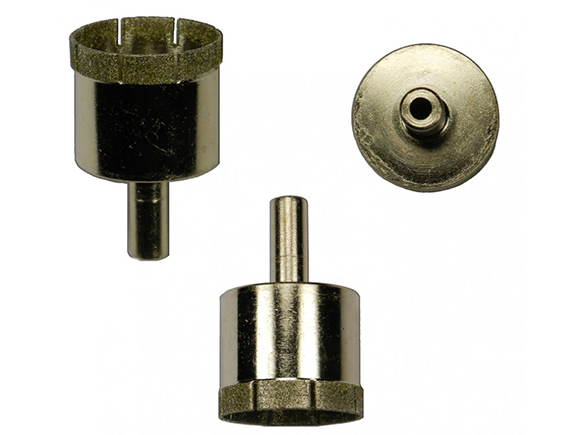

А вот для фрез с алмазным напылением потребуется частота вращения не менее 1500 об./мин, а оптимальной является 2,5 тыс. оборотов, иначе они быстро выйдут из строя.

2. Коронные фрезы по металлу.

Этот инструмент имеет закаленные зубья и часто снабжен винтовыми канавками для отвода стружки. Им также можно обрабатывать пластик и дерево.

3. Фрезы-шарошки.

Чаще всего именно они используются с дрелью, причем самые разнообразные.

Описывать для каких видов работ их применяют – бессмысленно, ведь спектр их использования достаточно широк.

Здесь главное правильно подобрать материал самой фрезы к обрабатываемому материалу заготовки.

4. Фрезы для снятия фасок на цилиндрических деталях.

Часто они применяются в качестве ремонтного инструмента для восстановления работоспособности поврежденной верхней части резьбы в винтовых соединениях. После обработки резьб такой фрезой, как правило, гайка легко накручивается на винт. Существуют такие фрезы большого диаметра, которые используются с очень мощными дрелями. С их помощью затачивают под конус колья забора, столбы прочее.

5. Насадки на сверла, превращающие их во фрезы.

Это съемные зенковки, соответствующие основным диаметрам стандартных сверел, позволяющие в конце сверления снимать аккуратные фаски на отверстиях.

6. Сверло-фреза и фрезы из сверла.

Существуют фрезы, совмещенные со сверлом, с помощью которых можно фрезеровать различные фигуры в не толстом материале, будь то дерево, пластик или мягкий металл.

7. Специальные фрезы для дрели.

Их достаточно много, в частности к таковым относится и знаменитое сверло Форстнера, и различные специализированные фрезы для врезки мебельной фурнитуры, которые чаще применяются с дрелью, нежели с ручным фрезером. К ним же относится и специальная коронная фреза для получения круглых шипов различного диаметра.

Она также вполне агрегатируется с электродрелью.

8. Фрезы для дрели по дереву.

Это очевидно самый распространенный инструмент для ручных фрезерных работ. Он имеет хвостовики цилиндрической формы небольших диаметров, идеально подходящие для большинства патронов бытовых электродрелей.

Именно для фрезерной обработки древесины нужно иметь наибольшее число оборотов инструмента, иначе возможно надрывание краев обрабатываемой заготовки. Да и использование таких фрез в дрелях требует большой сноровки и крепости рук работника, ее производящего, несмотря на наличие в них упорных подшипников, ограничивающих заглубление фрезы в заготовку и облегчающих ее движение вдоль нее.

Также возможны варианты их использования с изготовлением некоторых устройств и приспособлений к данному электроинструменту.

Обрабатываем пластик дрелью с фрезой

Особенностью обработки пластика является его вязкость. При воздействии фрезы на высокой скорости пластик вначале начинает наматываться на резак, а потом разжижается. Поэтому подбор свёрл, и скорости обработки каждого полимера вызывает определённые трудности. Фреза по пластику для дрели подбирается в зависимости от вида материала:

термопласты;
реактопласты.

Из названия понятно, термопласты под действием температуры приобретают текучесть, стружка у таких материалов сливная, с оплавленными кромками. Реактопласты не подвержены размягчению при нагревании. Зачастую этот материал выпускают с армированием. Исходя из свойств полимера, подбираются фрезы и режим обработки.

Термореактивные пластики обрабатываются многозаходными фрезами, при этом сохраняется плавность обработки. Глубина одного реза не должна превышать 2,5 мм. Иначе можно получить разрушение обрабатываемой поверхности

Принимая во внимание искусственность материала, необходимо организовать отсос микрочастиц, чтобы пыль не попадала в органы дыхания работающего

Приспособления для фрезерования по металлу и дереву

Мы не будем описывать приспособления для дрели, упомянутые нами здесь. В частности – стойки, превращающие ее в подобие сверлильного станка. В этой же статье показано приспособление, приближающее ее по функционалу к ручному фрезеру.

Но доработка такой стойки, позволяющая надежно зафиксировать инструмент на заданной высоте, может значительно облегчить выполнение фрезерных работ погонажного материала различными фрезами по дереву. Для этого достаточно, выставив дрель на требуемой высоте от рабочего стола, закрепить на нем направляющую, вдоль которой вы будете подавать обрабатываемую длинную деревянную рейку.

Для выборок длинных продольных пазов в большом количестве деревянных реек стоит применить такое нехитрое приспособление, как показано на фото. И использовать для этого пальчиковую фрезу нужного диаметра.

Можно также для фрезерования дрелью применить как фабричные, так и самодельные стойки-упоры с небольшой доработкой для фиксации инструмента на определенном расстоянии до площадки, обеспечивающей степень заглубления фрезы в материал.

С такими упорами либо без них замечательно дрель работает в качестве штробореза в ячеистых бетонах:

Представляет интерес применение различных кондукторов для получения фрезерованием продольных пазов.

А если на подобное приспособление поставить боковой упор, то подобные канавки и пазы можно выполнять и на заготовках прямоугольного сечения. Вставки-кондукторы имеют диаметр отверстия, соответствующий диаметру применяемой пальчиковой фрезы.

Этот же вид фрезерования можно выполнять, снабдив подвижным столом свою стойку для дрели, или закрепив на нем несколько направляющих для нужного позиционирования заготовки:

Но все же, наиболее, на наш взгляд, рациональным для работы с фигурными фрезами по дереву будет доработка верстака, показанная на видео. Особенно, если предстоит частая работа по фрезерованию фасок различных криволинейных заготовок.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Насадки на дрель: назначение и классификация съемных приспособлений

Использование съемных приспособлений позволяет превратить обычную дрель, предназначенную для формирования отверстий, в универсальный инструмент. Насадки значительно расширяют ее функционал, избавляя от необходимости покупать узкоспециальное оборудование. Даже для самой обычной дрели выбор насадок, представленный в магазинах, настолько обширен, что существует не одна, а даже несколько классификаций.

На сегодняшний день производится огромное количество разнообразных насадок для дрели

В продаже можно найти насадки для выполнения самых разных задач:

закручивания крепежных элементов;
шлифовки;
смешивания;
резки;
фрезеровки;
высверливания отверстий различного размера;
полировки и т. д.

Если правильно использовать насадку и дрель, можно получить практически такое же качество обработки, как и с помощью узкоспециального инструмента. По назначению эти изделия делятся на следующие категории:

упоры;
насадки для резки листового металла;
коронки и приспособления для высверливания отверстий;
насадки с угловой конструкцией;
приспособления для шлифовки и полировки различных поверхностей;
фрезы для обработки металла и древесины;
насадки перосъемные;
приспособления, предназначенные для заточки, смешивания и других задач.

Особенности работы дрелью с фрезой

Фрезерование предполагает обработку материала фрезой, установленной в неподвижный корпус силового устройства. При этом предполагается, что на инструменте регулируются обороты, глубина вхождения в обрабатываемый материал. Но двигаться должен массив, над которым проводится действие. Такие станки называют фрезерами.

Использовать дрель в качестве фрезера можно только в некоторых случаях. Причина в особой точности работы, большом усилии на приводе. Фрезы для дрели разработаны специально, учитывая мощность, и способы регулирования аппарата. Большое значение для работы имеет форма дрели и её центр тяжести.

Особенности использования фрезы для дрели:

изменение вектора нагрузки может вывести из строя редуктор, если оказывать дополнительное давление на заготовку;
мотор перегревается, требуется частый отдых;
нагрузка на пластиковый корпус может привести к перекосу якоря и деформации;
крепление в патроне с горизонтальной осью работы ненадёжно.

Всё это говорит, что дрель в качестве фрезера работает в несвойственном ей положении и с нехарактерными направлениями сил сопротивления

Работать фрезерной насадкой для дрели, нужно не спеша, с осторожностью
