Комплектность

Комплектность счетчиков газа ультразвуковых УБСГ приведена в таблице 3.

Таблица 3

Устройство счётчика

Он состоит из корпуса, который собран из двух металлических прямоугольных камер. Они герметично скреплены и благодаря этому исключена любая протечка газа. В корпусе располагаются следующие элементы конструкции:

• механизм понижающего редуктора;
• проходная камера;
• две диафрагмы;
• система передаточных рычагов;
• элементы блокировки обратного хода;
• терморегулятор;
• барабанный восьми разрядный измеритель.

Счётчик в разрезе

Измерение потребляемого объёма основано на изменении места положения мембран, расположенных в проходной камере. Поступающий поток газа оказывает давление на мембраны, которые приводят в движение редуктор и через систему рычагов передают вращательное движения барабанному индикатору.

Описание

По принципу действия счетчики относятся к приборам объемного (камерного) типа с подвижными эластичными стенками (мембранами) и состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус, и электронного отсчетного устройства.

За счет разности давлений на входе и на выходе счетчика газ заполняет верхнее пространство металлического корпуса, откуда через распределительный механизм и систему каналов поступает в измерительный механизм. Проходящий через измерительный механизм поток газа заставляет две камеры с гибкими газонепроницаемыми диафрагмами попеременно наполняться и опустошаться, совершая при этом возвратно-поступательное движение. Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное движение выходного вала, вращение которого передается на непрозрачную крыльчатку. Отслеживание угла поворота крыльчатки осуществляется оптическим преобразователем, который формирует на выходе электрические импульсы. Количество импульсов, выдаваемых оптическим преобразователем прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Данные об измеренных значениях количества импульсов передаются в программный модуль электронного отсчетного устройства, который выводит его на показывающее устройство с нарастающим итогом.

Измерительный механизм внутри герметичного штампованного металлического корпуса включает в себя:

–    две измерительных камеры с гибкими газонепроницаемыми диафрагмами из синтетического материала;

–    кривошипно-шатунный механизм со стопором обратного хода;

–    распределительный механизм с системой обратных клапанов.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

–    жидкокристаллический индикатор;

–    микроконтроллер с оптическим преобразователем;

–    автономный сменный источник питания.

Электронное отсчетное устройство показывает:

–    общий объем;

–    дату и время;

–    серийный номер счетчика;

–    версию ПО;

–    баланс;

–    тариф.

Электронное отсчетное устройство обеспечивает ведение журналов:

–    изменение настроек счетчика;

–    попытки несанкционированного доступа;

–    самодиагностики.

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс удаленного доступа.

Счетчики выпускаются в двух исполнениях JGD4S-G и JGD6S-ML-G.

Фотографии общего вида счетчиков, с указанием мест нанесения знака поверки, пломбы завода-изготовителя и знака утверждения типа, приведены на рисунке 1.

а)

в)

а – общий вид счетчиков JGD4S-G; б – общий вид счетчиков JGD6S-ML-G; в – схема нанесения знака поверки, пломбы завода-изготовителя и знака утверждения типа на лицевую панель электронного отсчетного устройства

Технические характеристики

Технические характеристики счётчика СГК G4

Срок службы прибора

Продолжительность эксплуатации изделия – в течение 18 лет. Гарантия, выдаваемая изготовителем, распространяется на первые 48 месяцев. Но если выход из строя обусловлен несанкционированным вмешательством или повреждением при перевозке и хранении, гарантийный ремонт или замена не производится.

Межповерочный интервал

Срок периодической поверки устройства – не реже одного раза в 10 лет, с условием соблюдения предусмотренной изготовителем методики. Начальная поверка выполняется на заводе. Соответствующая отметка должна быть выполнена в паспорте аппарата.

Оптимальный вариант для квартиры

Счетчик газа с термокоррекцией довольно редко ставят в квартирах. Чаще всего в таком жилье устанавливаются ротационные или электронные изделия. Достоинства и недостатки этих устройств были рассмотрены выше, но прежде чем сделать окончательный выбор нужно обязательно учесть такие нюансы:

• Место, в котором будет располагаться счетчик.
• Размер прибора.
• Уровень шума от устройства.
• Объем газа.
• Необходимость проверки.
• Уровень надежности.
• Стоимость прибора.

Кроме того, подобрать правильный счетчик, чтобы установить в квартире можно на основании следующих данных:

• Для жилья, в котором установлена исключительно плита или колонка лучше всего подойдет электронный или ротационный счетчик газа.
• Если в квартире функционирует автономное газовое отопление, то можно применить специальный объемный, ротационный или электронный счетчик определяющий уровень расхода газа.

Газовый счетчик Омега G4

Омега G4 – это простой домашний счетчик, легкий в использовании и установке. Его делает та же компания, что и NPM. Используется как в частном секторе, так и в многоквартирных домах и малой промышленности.

Делаются «левые» и «правые» газовые счетчики Омега G4. По надобности в комплектацию к коробке, документам и самому аппарату может добавляться также сетка-фильтр, адаптер и датчик импульсов. Разумеется, что все дополнительные детали необходимо оплачивать отдельно. Средняя стоимость самого аппарата – 60 долларов.

Фото газовых счетчиков Омега G4

Характеристики этого счетчика практически идентичны с аналогом NPM G4, но есть и небольшие отличия. Они изложены ниже.

Существуют также Омега ЭК G4 с электронным термометром и Омега ЭТК GSM G4, который имеет кроме электронного термометра вмонтированный запорный клапан, радиоканал и возможность передачи информации по GSM-каналу.

Описание

Принцип действия счетчиков газа «Принц» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.

Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала и датчик температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый датчик температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.

Эскиз мерного тракта изображен на рисунке 1.

Общий вид счетчика газа «Принц» представлен на рисунке 2.

Для защиты от несанкционированного доступа счетчики пломбируются с помощью пломбировочной проволоки и пломбы Крабсил. Схема пломбировки счетчиков представлена на рисунке 3.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.

Все программное обеспечение счетчика является метрологически значимым.

Влияние программного обеспечения на метрологические характеристики счетчика отсутствует.

Идентификационные данные программного обеспечения приведены в таблице1.

Таблица 1

Описание

Счетчики газа состоят из измерительного механизма, корпуса, крышки, электронного отсчетного устройства со встроенным температурным компенсатором.

Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.

Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика. На коленчатом валике установлен постоянный магнит, который один раз за оборот коленчатого валика проходит возле чувствительного элемента электронного отсчетного устройства, вызывая его срабатывание. Сигналы с чувствительного элемента считываются электронным отсчетным устройством.

Электронное отсчетное устройство выполнено в виде электронного блока с цифровым табло, элементом питания напряжением 3В, датчиком температуры и температурным корректором.

Температурный корректор производит корректировку показаний отсчетного устройства в зависимости от температуры газа, проходящего через счетчик. Температура газа измеряется полупроводниковым датчиком температуры, установленном во втулке на крышке счетчика, непосредственно контактирующей с потоком газа.

Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.

Счетчики выпускают следующих исполнений: СГМН-ЭТ-в6, СГМН-ЭТ1-С6, СГМН-ЭТ1-С4, отличающихся габаритными размерами корпуса, расстоянием между осями патрубков для присоединения к газопроводу и типоразмером. Счетчики исполнений СГМН-ЭТ-С6 и СГМН-ЭТ1-С6 выпускают с левой и правой подачей газа, счетчики исполнения СГМН-ЭТ1-G4 выпускают с левой подачей газа.

При изготовлении счетчиков применяются синтетические мембраны SYREX NV – G6 производства фирмы TOYO TIRE & RUBBER CO.,LTD. (Япония) или мембраны Z-FLEX G-6 фирмы «ZGS-membrany.a.s.Zlrn» (Чехия).

Внешний вид счетчика приведен на рисунке 1.

Схема пломбировки счетчика газа от несанкционированного доступа с указанием мест нанесения оттиска поверительного клейма приведена на рисунке 2.

Оттиск поверительного клейма наносится на навесную пломбу, расположенную на леске, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика.

Место пломбирования и нанесения оттиска знака поверки

Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, %

при расходе от Q,^ до ОДРном    ± 3

при расходе свыше 0,^ном до Qмакс    ± 1,5 Пределы допускаемой основной относительной погрешности счетчика в эксплуатации, %

при расходе от Qмин до 0,^ном    ± 5

при расходе свыше 0,^ном до Qмакс    ± 3

Емкость отсчетного устройства, м3    99999

Цена единицы младшего разряда отсчетного устройства, м3    0,0001 Масса, кг, не более:

СГМН-ЭТ    3,3

СГМН-ЭТ1    3,5 Габаритные размеры, мм, не более:

СГМН-ЭТ    320х180х240

СГМН-ЭТ1    270 х180х250 Присоединительные размеры:

Номинальное расстояние между осями патрубков, мм:

СГМН-ЭТ    250

СГМН-ЭТ1    200

Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81    G1 !4-В

Диапазон температур окружающей среды, °С    от минус 30 до плюс 50

Диапазон температур измеряемого газа, °С    от минус 30 до плюс 50

Избыточное рабочее давление, кПа, не более    3,0

Средняя наработка на отказ, час, не менее    2500 Пределы допускаемой дополнительной относительной погрешности счетчика при изменении

температуры на 1 °С от основной погрешности, %    ± 0,1

Электронное или механическое устройство: что лучше

Механическое изделие отличается небольшой стоимостью и предельно простым устройством. При этом показатели его надежности находятся на довольно высоком уровне. Однако, он подвержен значительному влиянию низких температур и отличается весьма шумной работой.

Электронный прибор идеально подойдет для использования внутри помещений. Главное достоинство этой модели заключается в высоком уровне точности, бесшумной работе и небольших габаритах. Кроме того, это устройство хорошо функционирует в достаточно большом температурном диапазоне.

Одно из наиболее важных измерительных устройств, которое есть в каждом доме это прибор определяющий расход газа. Установка такого устройства позволяет сэкономить значительные средства на оплате услуг ЖКХ и вести четкий контроль над расходом голубого топлива.

Установка счётчика

Правильная эксплуатация газомера должна начинаться после установки, выполненной специализированной организацией, обладающей соответствующей лицензионной документацией. Категорически запрещён самовольный монтаж прибора.

В зависимости от модификации, газомер крепится в горизонтальном или вертикальном положении с обеспечением надлежащей жёсткости монтажа к конструкциям здания. Точность учёта данных моделей с жидкокристаллическим дисплеем невозможна без присутствия вблизи электропотребителей с мощным магнитным полем.

Преимущества прибора

Популярность прибору принесли его несомненные преимущества:

• сохранение стабильных метрологических характеристик в течение длительного срока эксплуатации;

• компактность;

• надёжнее антикоррозийное покрытие;
• сохранение стабильности работы не зависимо от изменения параметров газовой смеси в системе;
• наличие блока контроля обратного хода;
• комплектация аппарата сетчатым фильтром, импульсным датчиком, адаптером;
• прекрасное соотношения критерия «эффективность-стоимость»;
• надёжность крепления элементов конструкции и герметичность;
• длительный интервал между поверками.

Описание

Принцип действия счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в поступательное движение мембран.

Счетчик состоит из корпуса, измерительного и отсчётного устройства. Общий вид счетчика представлен на рис. 1.

Газонепроницаемый корпус изготавливается из листовой стали холодной штамповки. В корпус помещено измерительное устройство. На корпусе установлено отсчётное устройство.

Измерительное устройство состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Мембраны изготавливаются из резино-полистироловой ткани. Возвратно- поступательное движение мембран, через кривошипный механизм преобразуется во вращательное движение, которое через приводной вал передаётся на механическое отсчётное устройство – сумматор барабанного типа.

Первичный барабан сумматора снабжен магнитом, предназначенным для автоматического снятия показаний со счётчика с помощью датчика импульсов.

После первичной поверки счетчика, сумматор опломбируется с оттисками заводского клейма и клейма госповерителя. Место пломбирования показано на рис.2.

На лицевой стороне отсчётного устройства счётчика имеется гнездо для установки датчика импульсов. Датчик импульсов служит для дистанционного считывания информации, является самостоятельным устройством и поставляется по дополнительному заказу. Общий вид счетчика с подключенным датчиком импульсов показан на рис. 3.

Счетчики выпускают левостороннего и правостороннего исполнения.

Для подсоединения к централизованной системе учета расхода газа на счетчиках предусмотрена возможность установки датчиков импульсов, которые поставляются по дополнительному заказу.

Датчик импульсов представляет собой электронное устройство с магниторезистором для формирования счетных импульсов, в момент прохождения магнитного поля магнита, закрепленного на первичном барабане сумматора. Количество выходных сигналов датчика импульсов пропорционально объёму газа, прошедшего через счётчик. После установки в счетчик, датчик импульсов опломбировывается в месте подключения организацией по эксплуатации газового хозяйства. Место пломбирования датчика импульсов представлено на рис. 4.

* Датчик импульсов поставляется по дополнительному заказу.

Виды приборов учета газа

Специалисты выделяют следующие виды приборов:

Мембранный газовый счетчик.

Главная особенность таких устройств заключается в их высокой надежности и предельно простой конструкции. Такой счетчик газа с термокорректором имеет определенные недостатки. К примеру, большие размеры и необходимость часто диагностики. Сам по себе термокорректор в газовом счетчике, что это определенная деталь, которая стабилизирует при температуре, отличающейся от нормы.

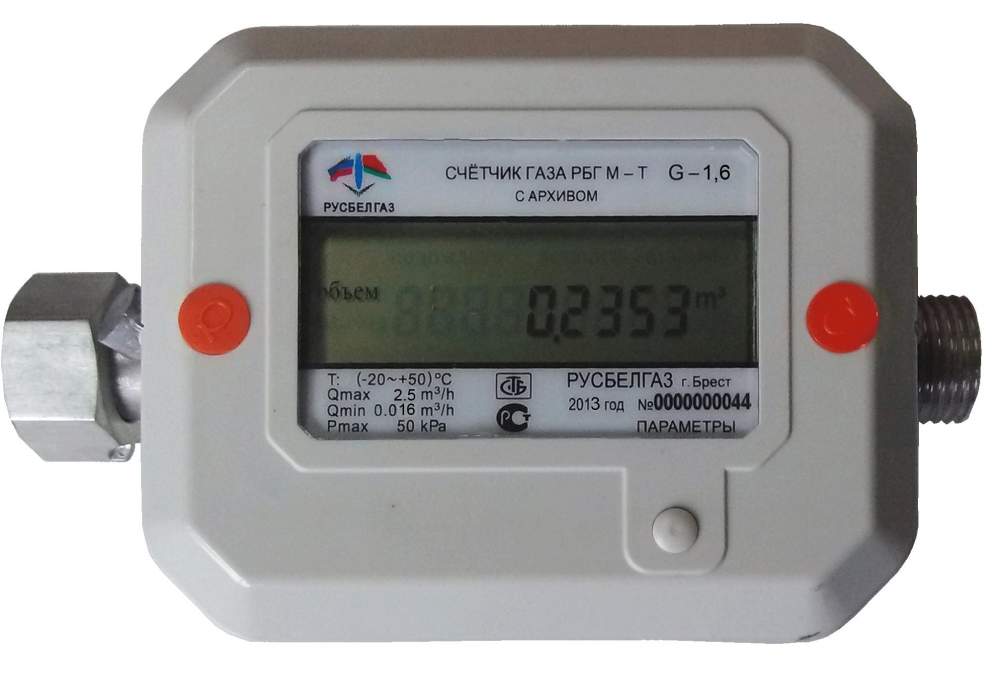

Электронный газовый счетчик.

Такие приборы отличаются довольно высокой точностью и небольшими размерами. Кроме того, проверять их нужно довольно редко. Главный минус такого прибора учета газа заключается в его стоимости.

Ротационный газовый счетчик.

Прибор учета газа с термокоректором такого типа довольно небольшого размера, он не издает сильный шум, что также является один из его плюсов. Недостаток такого изделия заключается в необходимости периодической проверки. Чаще всего такие приборы используются в промышленности, однако, в последнее время уровень их популярности для бытового использования значительно увеличился.

Объемный газовый счетчик.

Такие устройства выгодно отличаются от других высокой пропускной способностью, а также доступной ценой. Периодичность проверки таких изделий составляет 1 раз в 10 лет. Главный недостаток это большие размеры.

Установка счётчика

Монтаж устройства производится в соответствии с установленными требованиями. Перед установкой необходимо подготовить входную и выходную части газового трубопровода. Должны быть очищены от грязи и краски. На них следует нарезать качественную резьбу. Затем на входном участке устанавливается сетчатый фильтр.

Поскольку соединение счётчика является резьбовым, необходимо точно выставить расстояние между трубами, чтобы не допустить перекоса и нестыковки. При соединении труб со штуцерами прибора следует применять материалы, способствующие обеспечению герметичности соединений. Это могут специальные прокладки, льняная пакля, герметик.

К ограничениям, которые накладываются на установку счётчика, относятся:

• прибор должен устанавливаться только в горизонтальном положении на разрешённом расстоянии до газовых потребителей;
• следует соблюдать направление газового потока (должно совпадать с направлением стрелки, нанесённой на корпусе).

Информация по Госреестру

Описание

Принцип действия счётчиков основан на струйно-акустическом принципе измерения расхода – линейной зависимости частоты акустического сигнала струйного генератора от величины протекающего по нему потока газа.

Конструктивно, счётчик состоит из основания с входным и выходным патрубками, на котором смонтирован герметичный корпус, с установленным внутри него датчиком расхода. Датчик расхода включает в себя пневмоэлектропреобразователь, струйный автогенератор, электронный блок с питанием и счетным устройством. Конфигурация струйного автогенератора построена по многоконтурной системе замкнутых камер, соединенными каналами с низким пневматическим сопротивлением. В состав электронного блока входят усилитель напряжения переменного тока с пъезоэлементом пневмоэлектропреобразователя, с фильтрующими электрическими цепями и цепью стабилизации тока, а также микроконтроллер, управляющий индикацией накопленного объема газа с периодическим сохранением данных в энергонезависимую память. В пневмоэлектропреобразователе акустические колебания преобразуются в электрический сигнал, поступающий в электронный блок, где формируется, подсчитывается и переводится полученное количество импульсов в значение прошедшего через счётчик объёма газа и отображает полученное значение на жидкокристаллическом индикаторе (ЖКИ). Индикатор счетчика указывает пройденный через него объем газа в «м ». Программное обеспечение счётчика хранится в энергонезависимой памяти и является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств счётчика.

Счётчики, в зависимости от класса точности, верхней границы диапазона измерений, наличия температурной коррекции и способа передачи измеренных значений, имеют следующие модификации:

Модификации счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.

+Таблица 1 – Возможные значения позиций кода обозначения

Защита от несанкционированного вмешательства обеспечивается путем пломбировки предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика.

Счётчики допускают горизонтальную и вертикальную установку на газопроводе.

Фотография внешнего вида счётчиков газа бытовых ДТСГ приведена на рисунке 1.
