Счётчики газа “омега”

Счетчик газа СГК G4

Известная разновидность счетчика газа СГК G4 производится в России. Все необходимые детали для сборки поставляются из Южной Кореи, Франции или России. Работает такой счетчик без перебоев, исправно на протяжении многих лет. Стоимость может быть от 15 до 50 долларов.

Достоинства:

компактные размеры;
приемлемая цена:
простота.

Минусы:

резьба на штуцерах нестандартная, поэтому с заменой могут возникнуть проблемы;
это шумный аппарат;
между проверками обычно проходит до 5 лет;

Фото счетчика газа СГК G4

Технические характеристики схожи с другими счетчиками подобного типа. Но есть и отличия, если сравнивать с моделью NPM, они и представлены ниже.

Типоразмер счетчика	СГК G4
Относительная влажность окружающего воздуха, %	30-80
Тип резьбы на штуцерах	М30х2
Вес, кг	2,5
Межосевое расстояние, мм	110
Размеры, мм	236х198х164
Погрешность, %	3
Межпровероный период (лет)	3-5

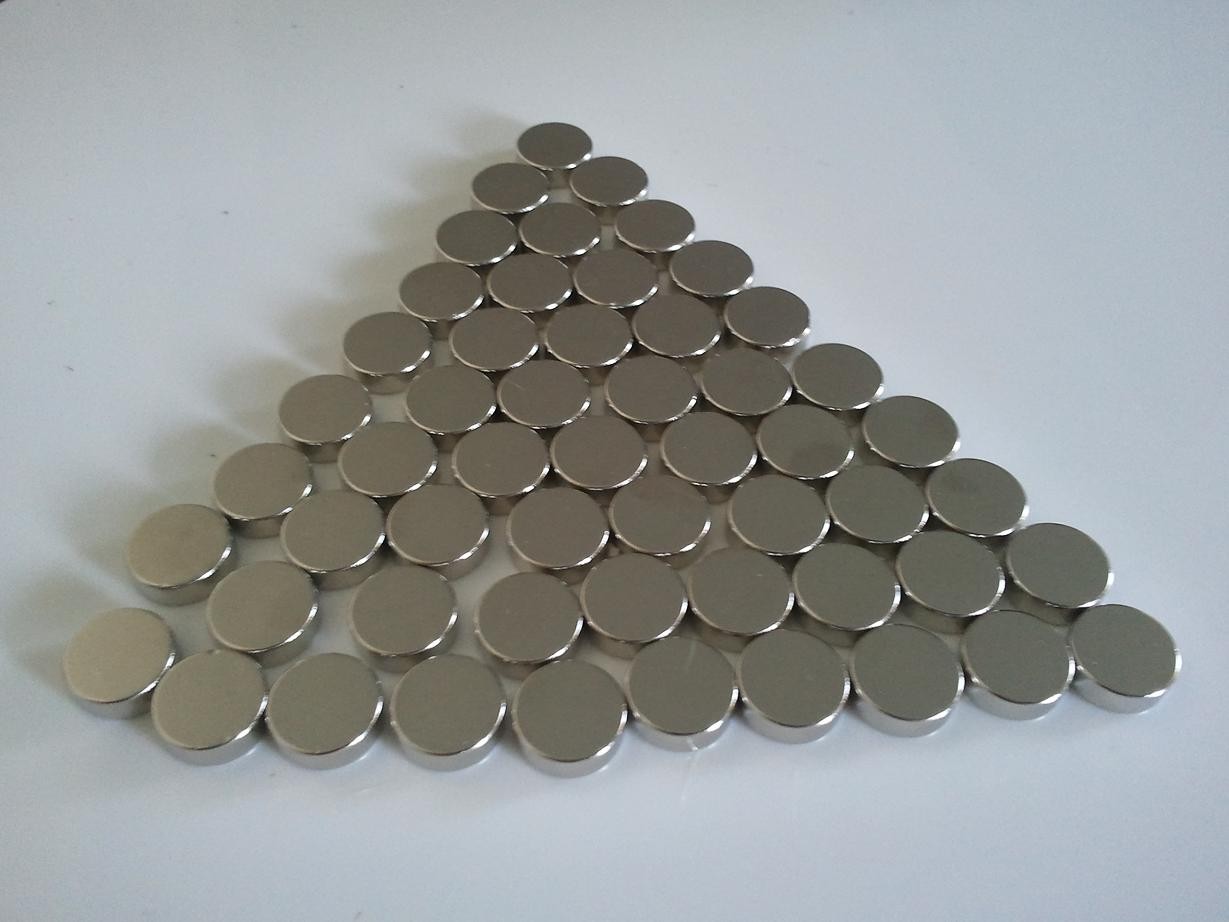

Можно ли остановить магнитом Омега G4

Для того чтобы остановить Омега G4 не нужно предпринимать различного рода сложных манипуляций. Достаточно всего лишь купить такой магнит и, как правило, присоединить его к лицевой части устройства. При этом нарушения правил техники безопасности не происходит. Если топливо подается, а измерительное устройство не отмечает его расход, значит, магнит выполняет свою работу.

Однако, для того чтобы у газовых служб не возникли различного рода подозрения магнит нужно использовать довольно аккуратно. Для того чтобы избежать проблем нужно прислушаться к следующим рекомендациям:

Перед тем как остановить прибор Омега G4 при помощи такого способа, магнит нужно обвернуть тканью. Это необходимо для того чтобы на корпусе или стекле прибора не оставались царапины.
Магнит необходимо периодически отключать для того, чтобы устройство успело намотать хотя бы минимальные данные. Это необходимо для того, чтобы специалисты не смогли заподозрить использование вспомогательных средств на основе разницы показателей.
Для остановки некоторых приборов может потребоваться несколько магнитов, первый будет устанавливаться на лицевой стороне, а второй на обратной.

Временная установка счетчика газа позволяет значительно сэкономить на оплате счетов ЖКХ. Правильная установка магнитов позволит значительно снизить расход топлива и при этом не нарушить правила безопасности. При правильной эксплуатации магнита, при его съеме прибор начинает работать в нормальном режиме, что позволяет избежать подозрений за счет специалистов.

Установка счётчика

Счётчик устанавливается в доступном месте, исключающем возможность механических повреждений.

Перед установкой необходимо отключить подачу газа в систему и произвести очистку трубопровода от грязи, влаги и пыли.
Затем следует подготовить резьбу на трубах, к которым будет подключаться правый и левый штуцер.
Целесообразным считается установка промежуточных фильтров. Это позволит надёжно работать прибору в течение всего срока эксплуатации.
После завершения работ по установке необходимо проверить места подключения на герметичность и отсутствие утечки газа. Для обеспечения качественного монтажа применяют специальные средства для обмотки резьбы.

Окончание работ завершается установкой пломб на места соединения и проверке целостности пломбы на самом счётчике.

Технические характеристики

Таблица 2

Наименование параметра	Типо	размер счетчика
G1,6	G2,5	G4
Максимальный расход Qmrc, м3/ч	2,5	4,0	6,0
Номинальный расход Q^, м3/ч	1,6	2,5	4,0
Минимальный расход QM, м3/ч	0,016	0,025	0,040
Порог чувствительности	0,002 QffiM

Наименование параметра	Типоразмер счетчика
G1,6 G2,5 G4
Пределы допускаемой относительной погрешности в диапазоне расходов при температуре +20 °С, %: – при выпуске из производства и после ремонта от Qмин до 0,1^ом от 0,1Qном до Qмакс включительно; – в процессе эксплуатации (в обращении) от Qмин до 0,1^ом от 0,1Qном до Qмакс включительно	± 3,0 ± 1,5 ± 5,0 ± 3,0
Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1°С, %	± 0,1
Пределы абсолютной погрешности встроенного термометра в диапазоне температур рабочей среды, °С: от минус 10 до +60 от минус 40 до минус 10	± 0,5 ± 2,0
Наибольшее избыточное рабочее давление газа, кПа,	5
Падение давления, Па, при Qm^, не более	200
Циклический объем, дм3	1,2
Емкость отсчетного устройства, м3	99999,999
Цена деления отсчетного устройства, м3	0,001 (1 дм3)
Диапазон температуры окружающей среды, °С	от минус 40 до + 60
Диапазон температуры рабочей среды, °С	от минус 40 до + 60
Напряжение источника питания, В Срок службы источника питания, лет, не менее	от 3,0 до 3,6 10
Параметры информационного радиоканала GSM: полоса рабочих частот, МГц выходная мощность, Вт	880 – 1880 до 2
Параметры информационного радиоканала 433 МГц: полоса рабочих частот, МГц выходная мощность, дБм (мВт)	433,05 – 434,79 5 (3,16)
Г абаритные размеры счетчика, мм	188х162х218
Межцентровое расстояние между штуцерами, мм	110±0,2
Параметры резьбы входного и выходного штуцеров, дюйм	11/4
Масса, кг, не более	1,95
Срок службы, лет, не менее	20

Описание

Счетчики состоят из корпуса, измерительного блока камерного типа и электронного отсчётного устройства. Общий вид счетчиков представлен на рисунке 1.

Измерительный блок помещен в штампованный металлический герметичный корпус. На корпусе установлено электронное отсчётное устройство.

Измерительный блок состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Возвратно- поступательное движение мембран, с помощью клапанного устройства и кривошипного механизма вращает вал, на котором установлены магниты. Съем сигнала осуществляет магнитоуправляемый датчик, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Измерение температуры газа в рабочих условиях осуществляется размещенным на корпусе или в корпусе счетчика полупроводниковым преобразователем температуры. Электронное отсчетное устройство автоматически вычисляет измеренный объем газа, с приведением к стандартным условиям по температуре +20 °С по ГОСТ 2939-63.

В зависимости от расхода счетчики выпускаются типоразмеров G1,6; G2,5; G4 и имеют следующие исполнения:

1 ОМЕГА ЭТ;

2 ОМЕГА ЭТК;

3 ОМЕГА ЭТ GSM;

4 ОМЕГА ЭТК GSM.

Все исполнения счетчиков имеют радиомодуль 433 МГц.

Счетчики в зависимости от направления прохождения через них газа выпускаются левостороннего и правостороннего исполнения.

Счетчики ОМЕГА ЭТК и ОМЕГА ЭТК GSM снабжены встроенным запорным клапаном.

Электронное отсчетное устройство включает в себя: микроконтроллер, датчик магнитного поля, датчик температуры, жидкокристаллический индикатор (ЖКИ), радиомодуль 433 МГц, автономный (сменный) литиевый элемент питания. Счетчики ОМЕГА ЭТ GSM и ОМЕГА ЭТК GSM, кроме этого, имеют GSM модуль с SIM картой.

Радиомодули 433 МГц и GSM счетчика предназначены для дистанционной передачи информации об измеренном объеме потребленного газа в газоснабжающую организацию и автоматической выдачи данных в режиме калибровки и поверки, а также для дистанционного перекрывания подачи газа потребителю в случае аварийных ситуаций по команде с диспетчерского пункта учета газа.

Счетчик ведет архивную базу данных с фиксированием следующих параметров:

– суточные значения объема газа (не менее 180 записей за последние 6 месяцев) -измеренный объем газа, приведенный к стандартным условиям;

– параметров состояния счетчика (не менее 64 записей о проведенных операциях, приема и передачи данных, изменении настроечных параметров, появлении нештатных ситуаций, состояния клапана).

Отсчетное устройство в ударопрочном пластмассовом корпусе пломбируется пломбой с оттиском клейма поверителя. Отсчетное устройство имеет табличку с маркировкой счетчика в соответствие с требованиями ГОСТ 26828-86. Табличка показана на рисунке 2. Место пломбирования корпуса отсчетного устройства показано на рисунке 3.

Литиевый элемент питания счетчиков и SIM карта GSM модуля размещены в отдельном батарейном отсеке и закрыты пластмассовой ударопрочной крышкой, которая пломбируется самоклеящейся этикеткой контроля вскрытия или навесной пломбой заводом-изготовителем (рисунок 4), а в процессе эксплуатации – организацией по эксплуатации газового хозяйства, уполномоченной заводом-изготовителем.

Рисунок 1 Общий вид счетчика газа Рисунок 2 – Табличка счетчика газа

Установка счётчика

При установке аппарата, проводимой квалифицированными специалистами газопоставляющей компании, должны соблюдаться следующие условия:

подключение осуществляется при закрытом газе и проветренной трубе;
прибор помещается в строго горизонтальном положении в защищённое место от постороннего воздействия;
чтобы предотвратить попадание внутрь устройства конденсатной влаги, следует обеспечить обратный угол уклона трубы по отношению к счётчику;
соединения выполняются с полной герметичностью, без применения электро- или газосварки.

Габаритные размеры и расстояния размещения счётчика от плиты

Выбрав данное устройство, потребитель получает качественное изделие с длительным сроком эксплуатации и надёжной конструкцией.

Технические характеристики

Технические характеристики счётчика Gallus G4

Срок службы прибора

Газомер рассчитан в среднем на 20-летний срок службы, изготовитель принимает продукция на гарантийный ремонт до истечения полутора лет после приобретения или одного года от даты ввода в эксплуатацию. Не стоит забывать, что гарантийный ремонт или замена изделия не распространяется на поломки механического характера по причине неправильной эксплуатации, транспортировки или монтажа.

Межповерочный интервал

Срок периодической поверки устройства в ходе работы – не реже 1-го раза в 10 лет. В течение межповерочного интервала не допускается вмешательство в прибор с целью ремонта или технического обслуживания.

На счётном табло устанавливается пломба, исключающая несанкционированное вскрытие изделия, результаты поверки и другие сведения, относящиеся к работе счётчика, заносятся в паспортную документацию.

Стоимость счётчика

Потребитель имеет возможность приобрести указанную продукцию за 2300 рублей или выше, учитывая ценовую политику торгового представителя или способ совершения покупки.

Счетчик газа ВК G4Т

Газовые счетчики могут устанавливаться как внутри помещения, так и снаружи. Но те, что ставятся во дворе, имеют внутренний регулятор температуры, который в названии маркируется буквой «Т». Благодаря этому регулятору счетчик правильно работает вне зависимости от погоды. Счетчик газа ВК G4Т выпускается российским производителем «Эльстер Газэлектроника». Аппарат относится к мембранному типу.

К преимуществам относят то, что он не нуждается в техническом обслуживании. Работает тихо, имеет низкий порог чувствительности. В дополнение можно оснастить эту модель датчиком импульсов, электронным термометром. Цена в среднем до 46 долларов.

Фото счетчика газа ВК G4Т

Технические характеристики газового счетчика ВК G4Т:

Типоразмер счетчика	ВК G4Т
Порог чувствительности, м3/ч	0,008
Допустимая погрешность (%): qmin≤ q ≤ 0.1qmax 0.1qmax ≤ q ≤ qmax	±3,0 ±1,5
Макс. допустимое давление внутри корпуса, кПа	100
Максимальное рабочее давление, кПа	50
Температура окружающей среды, °С	-40…+55
Температура рабочей среды, °С	-25…+40
Размеры, мм	240х198х166
Масса, кг	1,8
Время между проверками (лет)	8-10
Срок службы (лет)	22-24

Благодаря счетчику газа в доме или в квартире хозяева знают, за что платят. Ранее плата за пользование газом взималась по тарифу и, разумеется, это было неудобно. Теперь, если газом практически не пользуешься, то и платишь минимум. Благодаря счетчику можно увидеть, какое количество потребляется за тот или иной промежуток времени. Так что счетчик газа G4 выгодное приобретение. Он позволяет экономить и следить за расходами.

Счётчики газа «Принц G1.6-G10»

Счётчик оснащен встроенным термокорректором. Термокоррекция осуществляется с использованием датчика температуры, установленного непосредственно в потоке газа, в сочетании с программным обеспечением счётчика поддерживаемая температура соответствует требованиям ГОСТ-2939. Ультразвуковые счётчики газа «Принц» выпускаются пяти типоразмеров: G1.6, G2.5, G4, G6, G10 для точного измерения объема газа.

Передача данных в систему учёта производится через устанавливаемый на счётчик коммуникационный модуль, который взаимодействует с ним через инфракрасный порт. Существуют две модификации коммуникационного модуля, предусматривающие передачу данных через GSM/GPRS или радиоканал ближнего радиуса действия 433 Мгц соответственно.

Левый или правый

Данный тип расходомера основан на диафрагменном методе измерения проходящего объема газа. В связи с этим необходимо соблюдать строгость подключения входного и выходного патрубка. Когда входной патрубок газового счетчика расположения с левой стороны прибора (взгляд направлен на измерительную шкалу), такое исполнение называется «левым». Соответственно, когда входной патрубок расположен справа, тогда по исполнению прибор будет «правым». Как правило, изготовитель наносит общепонятные знаки на корпусе для обозначения направления измеряемого потока. Например, для счетчика «ОМЕГА G4», направление указывает стрелка на верхней части корпуса между патрубками направленная слева на право.

Счетчик газа Омега G4 с остановкой учета

Устройство счётчика

Конструкция счётчика включает следующие элементы:

корпус;
два ротора (расположены перпендикулярно и вращаются во встречных направлениях);
на валах роторов расположены шестерёнки (с их помощью производится синхронизация вращения);
ось одного ротора соединена с масштабирующим редуктором счётного механизма;
корпус герметично закрыт верхней и нижней крышкой (в верхней крышке расположено смотровое стекло);
механический измерительный прибор барабанного типа (имеет восемь разрядов для демонстрации потреблённого объёма)

В основу работы положен принцип преобразования давления поступающего газа во вращательное движение роторов, с последующей его передачей через редуктор к индикаторному механизму.

Обзор газового счетчика G4

Бытовой счетчик газа G4 производится по определенным нормам, установленным Европейским Союзом. Он отвечает международным метрологическим нормам для измерительных приборов. Применяется, чтобы контролировать количество расходуемого природного газа в том или ином доме, квартире. Корпус делается из прочного металла – стали, чтобы аппарат был защищен от возможного механического воздействия. Имеются заглушки, предотвращающие попадание внутрь пыли и предметов. На передней панели расположена информация о виде, серийном номере, и других, самых важных характеристиках аппарата.

В комплектацию, как правило, входит:

счетчик G4 (цифра после G указывает на номинальный расход газа, так, для G4 это 4 м3/ч);
документы (паспорт, гарантия);
упаковка (с данными о виде прибора, характеристиками, сертификатами);
уплотнитель – позволяет счетчику удобно располагаться в ящике, не биться во время перевозки.

Фото счетчиков газа G4

Счетчики газа G4 представлены разными производителями, так что найти можно как дорогой G4, так и бюджетный. Однако не стоит забывать, что у каждого производителя те или иные характеристики могут отличаться (кроме базовых), так что перед покупкой стоит ознакомиться с особенностями товара.

Разновидности данного счётчика

Изготавливается две модификации аппарата с идентичными техническими характеристиками, но с одним отличием. Далее – детальнее об исполнениях модели.

Gallus 2000 G4

Базовая модель с предельной величиной расхода до 6 куб/час, погрешностью – до 3% в ту или иную сторону и температурным режимом от -40 до +60°С.

Паспорт Gallus 2000 G4

Gallus 2002 G4

Исполнение itron gallus iv psc g4, аналогичное по техническим характеристикам, разница лишь в диапазоне допускаемых температур – от -5 до +50°С.

Различие в допустимых температурах объясняется существенным различием – наличием электронной схемы, предусматривающей эксплуатацию аппарата только по произведённой предоплате. Модель снабжена жидкокристаллическим дисплеем, указывающим на количество оставшегося (оплаченного) времени работы.

Счётчик Gallus 2002 G4

Газовый счетчик Metrix G4

Советуем к прочтению другие наши статьи

Качество ремонта от профессионалов
Привлекательность водяного теплого пола
Преимущества современного навеса для дома из поликарбоната
Шпаклевка по дереву: разновидности и особенности

Еще один вид счетчика для фиксирования используемого топлива производится в Польше компанией «APATOR Metrix». Metrix G4 – это домашний мембранный аппарат, диафрагменного типа. Какие же его основные отличительные качества? Чем он отличается от предыдущих моделей?

Счетный механизм сделан по новой технологии, которая позволяет защитить счетчик от разных повреждений извне.
Корпус из стали очень высокого качества, она может выдерживать нагрев до +650 градусов!
Точность механизма, сравниваемая с электронными аналогами.

Также к этому аппарату можно подключить датчик импульса. Примерная стоимость до 36 долларов. Как для иностранного производителя это вполне нормальная цена!

Фото газового счетчика Metrix G4

Технические характеристики сравнимы с предыдущими видами счетчика G4. Все характеристики, что не сходятся с моделью NPM даны ниже.

Типоразмер счетчика	Metrix G4
Температура окружающей среды, °С	-40…+55
Межосевое расстояние, мм	110
Присоединительные размеры, дюйм	¾, 1 ¼
Вес, кг	1,9
Габариты, мм	195х212х155
Межпроверочный интервал (лет)	8
Гарантия (лет)	5

Преимущества прибора

Опыт эксплуатации и качество сборки показали имеющиеся преимущества этого устройства по сравнению с существующими аналогами. К ним относятся:

применение современных конструкторских решений и материалов;
современный эргономичный дизайн;
надёжность и долговечность работы;
высокая безопасность эксплуатации;
обладает функцией самоочищения;
сохранение метрологических и потребительских характеристик в течение всего заявленного срока службы;
хорошая стойкость к изменению влажности окружающей среды (вплоть до 98%);
не критичен к изменениям давления, скорости и плотности потока газовой смеси в системе;
невысокие массогабаритные характеристики;
не требует дополнительного обслуживания;
достаточно просто монтируются в газовую систему.
