Паспорт счетчика газа сгбм-1,6

Технические характеристики

Таблица 2 – Метрологические и технические характеристики

Поверка

осуществляется в соответствии с документом СПЭФ.407279.005 МП «Счетчики газа малогабаритные бытовые СГМБ. Методика поверки», утвержденным ЗАО КИП «МЦЭ» 08.09.2015 г.

Основные средства поверки:

–    установка поверочная для счетчиков газа бытовых УПСБГ-16, исполнения УПСБГ-16 К с диапазоном задания объемного расхода при поверке счетчиков газа от 0,016 до 16 м3/ч и пределами допускаемой погрешности измерений объема газа ± 0,3 %;

–    термометр лабораторный электронный ЛТ-300 с диапазоном измеряемых температур от минус 30 °С до плюс 50 °С, пределами допускаемой абсолютной погрешности измерения температуры ± 0,05 °С и ценой единицы младшего разряда измеряемой температуры 0,01 °С.

Сведения о методах измерений

изложены в документе СПЭФ.407279.005 РЭ «Счетчики газа малогабаритные бытовые СГМБ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам газа малогабаритным бытовым СГМБ

1.    ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

Программное обеспечение

Программное обеспечение счетчиков газа СГБМ-1,6М является встроенным. Программное обеспечение (далее – ПО) счетчика газа обеспечивает измерение и хранение результатов измерения, а также их отображение на ЖКИ прибора. Всё программное обеспечение счетчиков газа является метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблицах 1— 4.

Т а б л и ц а 1 – Для модификации электронных блоков КВ.469335.038 и СЭТ.469333.003:

Т а б л и ц а 2 – Для модификации электронного блока ПДЕК.469333.001:

Т а б л и ц а 4 – Для модификации электронного блока ПГКД.467414.100:

Метрологические характеристики счетчика газа нормированы с учетом влияния программного обеспечения.

Конструкция счетчика газа исключает возможность несанкционированного влияния на ПО счетчика газа и измерительную информацию.

Уровень защиты ПО счетчиков от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Преимущества прибора

Выбор данной модели газомера гарантирует потребителю получение следующих преимуществ:

• компактных размеров, привлекательного внешнего вида;
• защитного лакокрасочного покрытия корпуса, предотвращающего коррозионное воздействие;
• длительного межповерочного интервала, при котором отсутствует необходимость частых поверок;
• сохранения установленных настроек продолжительный период эксплуатации;
• бесшумности функционирования;
• защиты от несанкционированного воздействия.

Прибор выполнен в полном соответствии с государственными нормативами, определяющими качественные характеристики измерительного оборудования.

Как посмотреть и снять показания

Для включения дисплея используется специальный магнит. После включения функционирование дисплея продолжается 4 минуты, затем он выключается, но работа устройства продолжается. Чтобы снять показания, выписывается целое значение данных в начале и конце месяца, затем вычитанием подсчитывается разница.

На фото показано табло счётчика СГБЭТ G2,5. Эти два счётчика аналогичны, поэтому их табло похожи, показания снимаются и записываются одинаково.

Жёлтый прямоугольник – выписываются значения и находится разница. Красный прямоугольник – учитывает доли кубов. Синяя стрелка – разделительная запятая или точка.

Для определения израсходованных кубов за месяц, необходимо: всего кубов = числа на табло — числа на табло месяц назад.

Сумму, которую нужно заплатить: сумма оплаты = всего кубов * на расценку за 1 куб газа.

Описание

Принцип действия счетчиков газа основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода, и счете импульсов, вырабатываемых датчиком расхода.

Счетчики газа состоят из:

1)    датчика расхода газа, находящегося в герметичном корпусе и включающего в себя струйный блок и пневмоэлектропреобразователь;

2)    электронного блока, производящего усиление и формирование импульсов счета, включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания блока электронного и ЖКИ;

3)    кожуха.

Счетчики газа выпускаются классов точности 1,0 и 1,5 по ГОСТ 8.401-80.

Счетчик газа выпускается в следующих исполнениях:

–    без температурной коррекции;

–    без температурной коррекции с импульсным выходом;

–    с температурной коррекцией;

–    с температурной коррекцией и с импульсным выходом.

Исполнение счетчиков газа с температурной коррекцией приводит измеренный объем газа к стандартным условиям (к температуре Т=20 °С).

Лист № 2 Всего листов 5

Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой, пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потребленного объема газа и выводит это значение на ЖКИ.

На рисунке 2 приведена схема пломбирования и обозначение мест для нанесения пломб для защиты от несанкционированного доступа.

1 – счетчик газа, 2 – самоклеющаяся пломба со знаком поверки, 3 – самоклеющаяся пломба, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика.

Рисунок 2 – Схема пломбирования счетчиков газа Материал самоклеющейся пломбы, разрушаемый при отклеивании и не допускающий повторного наклеивания.

Гарантии изготовителя на счетчик Бетар СГБМ-1.6

Ознакомьтесь также с этими статьями

• Стулья для кафе и баров

• Покупка стройматериалов в интернете

• Холодильные камеры: особенности, сфера применения

• Качество ремонта от профессионалов

Завод-изготовитель гарантирует соответствие качества счетчика газа бытового СГБМ – 1.6 требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и правил монтажа. При несоблюдении требований к размещению и монтажу претензии к качеству работы счетчика газа бытового СГБМ – 1.

Гарантийный срок эксплуатации газового счетчика СГБМ – 1.6 – 18 месяцев со дня ввода счетчика газа бытового в эксплуатацию в пределах гарантийного срока хранения (24 месяца со дня выпуска изделия).

При отсутствии в паспорте записи даты ввода в эксплуатацию время эксплуатации исчисляется с момента изготовления.

Устройство счётчика

Основу агрегата составляет герметичный корпус со следующими узлами:

• измерительными устройствами с двумя мембранами французского производства, передающими движение посредством рычажной системы;
• кривошипно-шатунным механизмом с фиксатором, предотвращающим вращение в обратную сторону;
• распределительным устройством;
• фильтром, защищающим от попадания мусора через входное отверстие в механизм;
• электронной платой, оснащённой импульсным датчиком и прибором для контроля температуры.

Вывод данных производится на жидкокристаллический экран, соединённый с электронной схемой, запитанной от сменного источника энергии и оборудованной преобразующим датчиком.

Устройство счётчика

Как и другие счётчики этой серии, он имеет стандартную комплектацию. Основными конструктивными элементами являются:

• датчик измерения расхода газа (на основе пневмоэлектропреобразователя);
• электронный блок формирования электрических импульсов;
• цифровой индикатор измеренного объёма;
• элемент питания;
• корпус агрегата.

В качестве дополнительных устройств в отдельные модификации устанавливаются: блок термокоррекции, устройство передачи данных на централизованный пульт учёта, элементы крепления и подключения к газотранспортной системе.

Этот прибор обладает классом точности равным 1,0 или 1,5 и способен проводить измерения объёма расходуемой газовой смеси от 0,04 до 4 кубических метров в час.

Для контроля и обеспечения надёжности работы электронной системы устройства он оснащён специальным программным обеспечением. Эта программа выполняет следующие функции:

• контроль поступления и подсчёта поступающих импульсов;
• фиксация суммы импульсов, которые пропорциональны измеряемому параметру;
• формирование сигнала, поступающего на жидкокристаллический индикатор;
• хранения предыдущих данных;
• контроль за термостабилизацией;
• обеспечение формирования выходного сигнала во внешнюю контролирующую сеть.

Преимущества прибора

Изделие характеризуется следующими преимуществами перед другими моделями современного ассортимента измерительной техники:

• повышенной точностью измерения показателей;
• длительной гарантией производителя и межповерочным интервалом;
• военным качеством;
• бесшумной работой;
• современным и точным дизайном;
• доступной ценой;
• большим выбором исполнений для различных условий эксплуатации;
• удобством установки и дополнительными возможностями, в связи со вставкой обводного тройника.

Все модификации прошли сертификацию и могут эксплуатироваться на территории РФ и сопредельных государств.

Характеристики и принцип действия

В основу работы прибора заложен принцип формирования акустических колебаний проходящей газовой смеси и последующего преобразования в электрический сигнал благодаря пьезоэлектрическому эффекту.

Технические характеристики счётчика Бетар СГБМ 1.6

Срок службы

Производитель установил гарантийный срок службы этого устройства равный 18 месяцам с момента установки. Гарантийный срок хранения составляет 24 месяца со дня выпуска. Срок службы составляет 12 лет. На этот период установлен бесперебойный этап работы батареи.

Стоимость счётчика

Средняя стоимость счётчика на рынке составляет 2250 рублей. Конечная цена зависит от модификации и дополнительной комплектации.

Преимущества прибора

Преимуществами аппарата являются:

• некритичность к направлению газового потока;
• расширенные технические возможности (благодаря применению различных модификаций);
• высокая надёжность;
• большой межповерочный интервал;
• наличие гарантии.

Описание

Принцип действия счетчиков основан на использовании эффекта колебания струи измеряемого газа при протекании через струйный автогенератор, представляющий собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления, принцип работы которого основан на использовании эффекта колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующим отклонением струи газа к одной из двух стенок, к которой струя прижимается давлением, созданным потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном элементе, во втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи – расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиком, преобразующим автоколебания в электрические импульсы с частотой пропорциональной объемному расходу газа, воспринимаемые электронным блоком. В рабочей камере счетчика вместе с струйным автогенератором установлен термопреобразователь сопротивления1^ преобразующий температуру газа в электрическое сопротивление, пропорциональное температуре газа, измеряемое электронным блоком.

Электронный блок, производит формирование и усиление импульсов счета, измерение электрического сопротивления1, с последующим вычислением объема газа (температуры1) и объема газа, приведенного к нормальным условиям по температуре) прошедшего, через счетчик и индикацией результатов измерения на жидкокристаллическом индикаторе (далее – индикаторное устройство).

На индикаторном устройстве цифры слева до точки показывают:

–    объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

–    объем газа, приведенный к нормальным условиям по температуре1^ в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра;

–    температуру газа1) в градусах Цельсия, а цифра после точки в десятых долях градуса Цельсия.

Счетчик состоит из:

–    струйного автогенератора;

–    электронного блока;

–    литиевой батареи для электропитания электронного блока;

–    корпуса;

–    крышки корпуса;

–    крышки счетчика с пломбировочным кольцом.

Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

Изготавливаются следующие модели счетчиков:

2)    3

–    СГМБ-1,6 Xi X2 X3 ; – с максимальным объемным расходом газа 1,6 м /ч;

2)    3

–    СГМБ-2,5 X1 X2 Х3 ; – с максимальным объемным расходом газа 2,5 м /ч;

2)    3

–    СГМБ-3,2 X1 X2 X3 ; – с максимальным объемным расходом газа 3,2 м /ч.

Общий вид счетчиков показан на рисунке 1.

Схема пломбировки счетчиков приведена на рисунке 2.

Как же скрутить счетчик, чтобы его обмануть?

Все эти методы перечислены с той целью, чтобы их не использовать в жизни, а не наоборот. Так как обмануть газовый счетчик будет сложно и лучше этого не делать. Главная причина таких методов, это очень опасно для жизни. Хорошо если такие эксперименты проводятся там, где никто не живет, где-нибудь в частном секторе. Если что-то случится никто не пострадает, кроме него. Но последствия могут быть плохими, если на одной лестничной площадке проживает много людей. От этого могут быть очень тяжелые последствия. Работники горгаза знают все способы обмануть газовые счетчики и если вам кажется, что этого никто не заметит, то — это не так. По данным видно, что рано или поздно попадаются все. В зависимости от того как долго происходил обман, будет зависеть сумма штрафа, чем дольше длиться обман, тем штраф будет больше.

Получается, что лучше, чем экономить, проще своровать и большое количество людей выбирает этот способ. С моральной точки зрения, воровать у государства не получится, так как в конечном результате все-равно придется платить потребителю. Если вам удастся украсть пару кубов, а в конце месяца их будет не хватать в газовом хозяйстве, то такую недостачу посчитают общедомовыми потерями. Для их устранения поднимут тарифы, а страдать от этих экспериментов будут старушки-соседки, которым придется из-за таких экспериментов платить больше.

Так и получается, что кто-то ворует, а другим приходится за это платить.

G – 16

Устанавливаются при наличии трех газовых приборов, а также при номинальном расходе газа до 16 м3/час

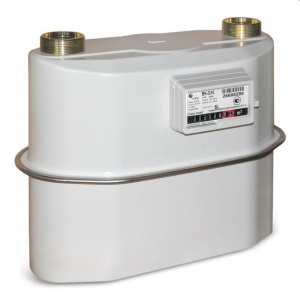

Счетчик газа ВК-G16

Фирма “ELSTER Handel GmbH” ГерманияНоминальный/максимальный /минимальный расход газа, м3/час – 16,0/25,0/0,16Направление движения газа – Слева-направоМаксимальное рабочее давление, кПа – 100Температура окружающей среды, оС – -20…+50Масса счетчика, кг – 5,7Габаритные размеры, мм – 450х330х234Присоединительные размеры патрубков, дюйм – G 2Межповерочный интервал – 10 летРасстояние между штуцерами, мм – 280Гарантия завода изготовителя, год – 1Примечание: Счетчики накидными гайками и штуцерами заводом не комплектуются

Счетчик газа ACD G-16C

Фирма “ITRON” ГерманияНоминальный/максимальный /минимальный расход газа, м3/час – 16,0/25,0/0,16Направление движения газа – Слева-направоМаксимальное рабочее давление, кПа – 50Температура окружающей среды, оС – -40…+55Масса счетчика, кг – 4,0Габаритные размеры, мм – 309х325х189Присоединительные размеры патрубков, дюйм – G 2Межповерочный интервал – 8 летРасстояние между штуцерами, мм – 250Гарантия завода изготовителя, год – 1Примечание: Счетчики накидными гайками и штуцерами заводом не комплектуются

Счетчик газа ВК-G25

Фирма “ELSTER Handel GmbH” ГерманияНоминальный/максимальный /минимальный расход газа, м3/час – 16,0/25,0/0,25Направление движения газа – Слева-направоМаксимальное рабочее давление, кПа – 10Температура окружающей среды, оС – -40…+55Масса счетчика, кг – 6,8Габаритные размеры, мм – 398х465х289Присоединительные размеры патрубков, дюйм – G 2 1/2Межповерочный интервал – 10 летРасстояние между штуцерами, мм – 335Гарантия завода изготовителя, год – 2Примечание: Счетчики накидными гайками и штуцерами заводом не комплектуются

Счетчик газа G-25

Фирма «Itron» Германия
Номинальный/максимальный /минимальный расход газа, м3/час – 25,0/40,0/0,25Направление движения газа – Слева-направоМаксимальное рабочее давление, кПа – 100Температура окружающей среды, оС – -25…+55Масса счетчика, кг – 9,0Габаритные размеры, мм – 383х457х138Присоединительные размеры патрубков, дюйм – G 2 1/2Межповерочный интервал – 8 летРасстояние между штуцерами, мм – 335Гарантия завода изготовителя, год – 1Примечание: Счетчики накидными гайками и штуцерами заводом не комплектуются

Разновидности данного счётчика

Огромный выбор исполнений позволяет выбрать изделие с различным подбором комплектующих. Детальнее об установленном в аппарате оборудовании можно узнать из паспортной документации, прилагаемой к изделию.

2 основных варианта исполнения

Выпускается свыше 16 серий модели, представленных отдельными исполнениями, различающимися отдельными комплектующими и способом установки (вертикальным и горизонтальным).

Серии 7, 8, 18 предполагают возможность удалённого контроля показаний путём подключения к сторонним устройствам. Кроме комплектующих различия проявляются в габаритных размерах приборов и тройников для подключения  – представлено 3 варианта, отличающиеся для следующих групп серий:

• 4; 5; 7;
• 6; 8; 16; 16.01; 16.02; 18;
• 01; 16.03; 16.04; 16.07; 16.09; 16.10; 18.05.

Питание счетчика

Питание счетчика газа осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет с даты выпуска.

В программном обеспечении счетчика газа встроена функция «календарь», защищающая его от несанкционированного отключения питания (запись на дисплее – дата отключения). Имеется возможность ввести температурную компенсацию.

Имеется возможность дистанционного считывания показаний счетчика газа. При плановой поверке и ремонте не требует демонтажа присоединительного элемента. возможно любое направление газа (справа налево и слева направо).

Ремонт Бетар СГБМ 1.6

По заявлению производителя срок служба батареи 12лет. Но по многочисленным отзывам пользователей прибора батарея не прорабатывает семи лет. В результате разряда экран счётчика отключается и абонент не может контролировать и снимать показания. Особое опасение у пользователей вызывает возможность потери данных с прибора учёта. Производитель предусмотрел степень риска и снабдил устройство не зависимой от батареи память и функцией «Календарь». Эта функция позволяет проверить, с помощью специального устройства, было ли отключение питания. Предприятие-изготовитель требует, чтобы все ремонтные работы производились в специализированном сервисном центре, но многие делают ремонт своими руками.

Весь ремонт сводится к замене литиевой батареи. Пластиковый корпус прибора легко снимается и из схемы счётчика выпаивается аккумулятор. На его место устанавливается новая батарея. Во время снятия корпуса нарушается целостность бумажной пломбы, однако внутри устройства наклеена запасная пломба. Работоспособность счётчика возобновляется сразу после присоединения батареи.
