Gealan s9000 hst

Сравнение оконных профилей марки Геалан

Профиль GEALAN (Геалан) обладает хорошей звукоизоляцией. Воздействие шума в крупных городах негативно влияет на здоровье человека. Уровень шума в центре города может достигать около 90 Дб. Благодаря особой конструкции пластиковых окон GEALAN (ГЕАЛАН), имеют свойства повышенной звукоизоляции и гарантированно создадут комфорт и тишину в Вашем доме.

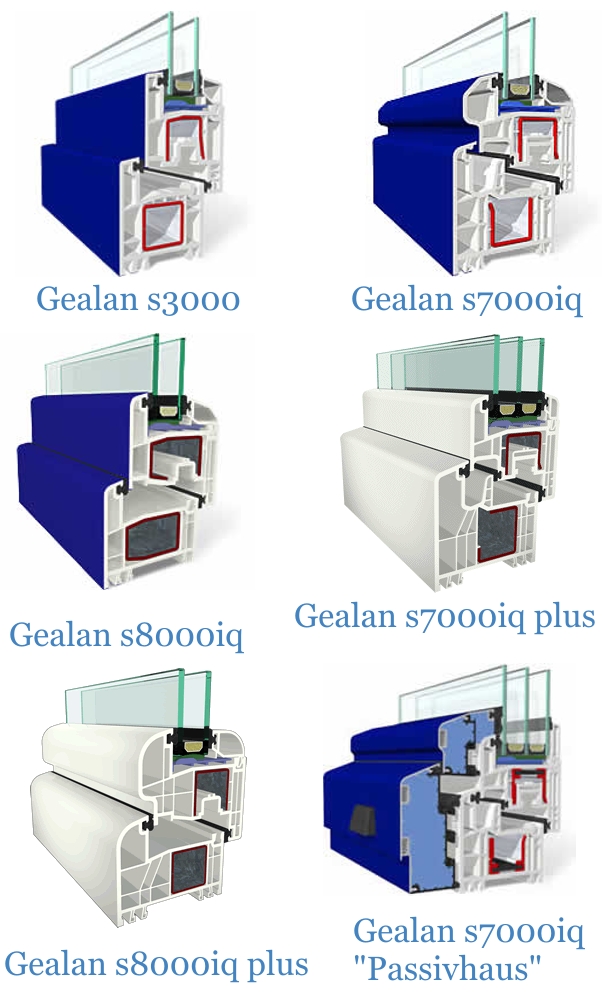

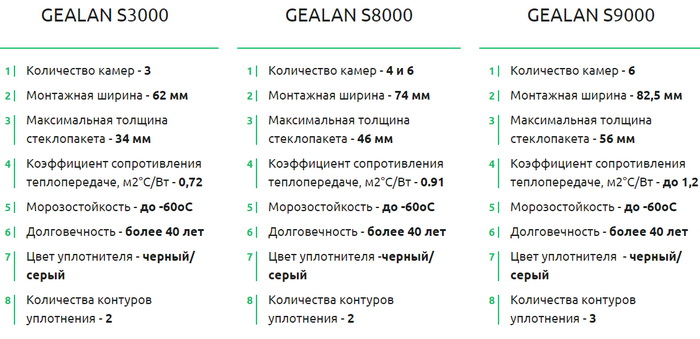

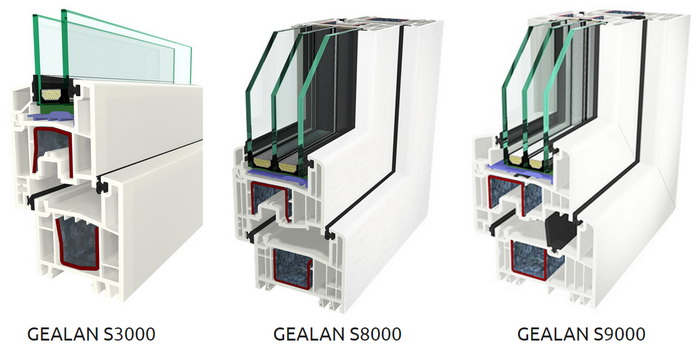

Сравнение популярных моделей окон Gealan:

Компания GEALAN – это известный немецкий концерн по производству пластиковых окон и дверей, главный офис которого расположен в баварском городе Оберкотцау. Заводы-производители GEALAN находятся в Германии, Литве, Польше и Румынии, а предприятия по сбыту готовой продукции, расположены во многих европейских странах. Металлопластиковый профиль GEALAN для российского рынка изготавливается в Германии. Эти производства неразрывно связаны с системой логистики GEALAN, широко представленной складскими комплексами и офисами по продажам в Европе. Деятельность компании GEALAN на российском рынке координируется Представительством GEALAN Fenster-Systeme GmbH и OOO ГEАЛАН Фэнстер-Профиле в Москве.

Понравился материал?

Поделитесь:

Понравился материал?

Поделитесь:

Gealan S 7000 iq passivhaus

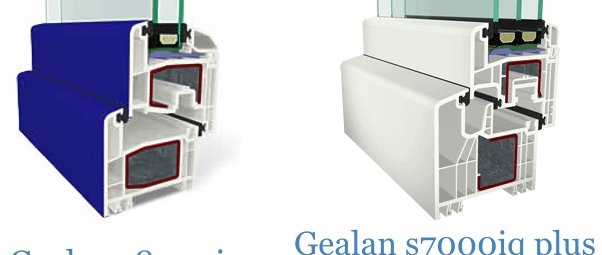

Система Gealan S 7000 iq passivhaus

На основе профильной системы GEALAN S 7000 IQ plus, разработано современное энергосберегающее окно GEALAN S 7000 IQ “Passivhaus”. Помимо шестикамерного строения профиля и тройного контура уплотнения, эта система снабжена с внешней стороны специальными алюминиевыми накладками, которые дополнительно повышают герметичность окна по всему периметру, а также тепло- и шумоизоляционные характеристики.

Преимущества системы S 7000 IQ „Passivhaus“:

Высокое значение приведенного сопротивления теплопередаче
Принадлежности системы S 7000 IQ могут использоваться для изготовления окна системы S 7000 IQ „Passivhaus“
Широкий выбор цветовых характеристик окон
Элегантная оптика
Высокая герметичность окна по всему периметру обеспечивает надёжную защиту от проливного дождя и сквозняков.

Важно! Компания Gealan разработчик уникальной технологии статического вклеивания стекла в профили ПВХ. За счет склеивания стекла с профилем створки жесткость стеклопакета переносится на створку, и таким образом вся система становится более стабильной

Что дает возможность ГАРАНТИЙНОГО изготовления больших оконных конструкций.

Gealan KUBUS

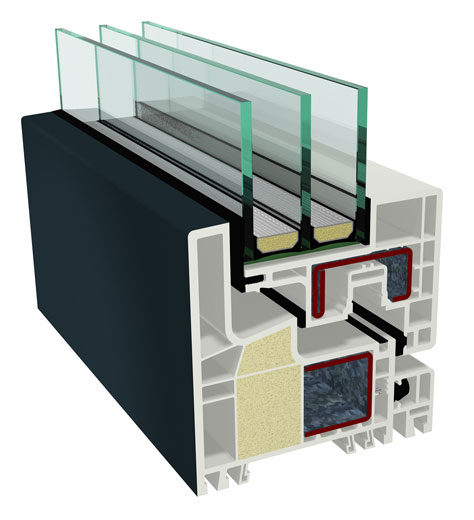

Система Gealan KUBUS

Цельностеклянная система GEALAN-KUBUS представляет собой абсолютную системную инновацию в сфере профильных ПВХ систем, которая определяет новый язык дизайна для пластиковых окон в архитектуре. Больше света и прозрачности через большие стеклянные поверхности открывают новую свободу действий.

Система GEALAN-KUBUS представляет новый выбор форм для окон из ПВХ в архитектуре. Больше света и открытого пространства благодаря стеклянным поверхностям большего размера открывают новую свободу действий. Благодаря полностью скрытой створке, стирается грань между внутренней стороной интерьера помещения и видом из окна. Создается общее гармоничное впечатление целостности и четкости форм за счет единой плоскости между рамой и створкой.

Уникальной особенностью системы стало техническое решение штульпа с общей шириной видимой части всего 100 мм. Тем самым штульп и боковые элементы рамы имеют равную ширину и выглядят симметрично.

Благодаря полностью скрытой створке стирается грань между внутренней стороной интерьера помещения и видом из окна. Не нарушается общее гармоничное впечатление целостности за счет дополнительных граней профиля створки окна присущих традиционным оконным системам.

ссылки на материалы, дополняющие данную статью:

Уникальной особенностью системы стало техническое решение штульпа с общей видимой шириной в 100 мм при сохранении отличной статики. Таким образом, штульп и элементы боковой рамы имеют равную ширину, что подчеркивает четкие формы системы GEALAN-KUBUS. Для клиентов GEALAN система GEALAN-KUBUS открывает новые перспективы и сегменты данной продукции. В будущем производители окон из профильной системы GEALAN-KUBUS смогут предложить такие возможности, которые ранее были недоступны для классических пластиковых профильных систем.

Система GEALAN-KUBUS легка в уходе

Особое внимание в геометрии профиля уделяется плавным контурам оконной рамы в которой нету уплотнителей, а специально выгнутая внутренняя часть рамы заменяет внутренний уплотнитель

GEALAN-KUBUS совместим с системой S 9000 и подходит для окон и дверей.

Преимущества системы GEALAN-KUBUS:

Скрытая створка снаружи
Без штапика
100 мм монтажная и видимая ширина комбинации рама-створка, а также и штульпа
Единая плоскость между рамой и створкой
Четкие контуры
Прямоугольная оптика внутри и снаружи
За счет дополнительного профиля с защелкиванием открываются новые возможности дизайна с ровной поверхностью и без штапика
Уникальная поверхность благодаря технологии Acrylcolor с внешней стороны
Инновационная технология сухой статической вклейки STV делает дизайн створки «без граней» и обеспечивает максимальную стабильность
Превосходные показатели теплоизоляции благодаря запененным камерам профиля

Технические характеристики Показать больше

Общая информация

Количество источников света	40
Код лампового семейства	GRN60
Цвет источника света	Теплый белый 830
Сменный источник света	Yes
Количество единиц ПРА	1 unit
Драйвер / блок питания / трансформатор	PSU
Драйвер в комплекте	Yes
Тип оптического плафона / линзы	FG
Распределение света светильника	180°
Встроенное управление	No
Интерфейс управления	–
Регулировка света	–
Защита электрической цепи	–
Соединение	–
Кабель	–
Класс защиты по МЭК	Класс безопасности II
Цвет деталей	All parts colored
Покрытие	–
Испытание на воспламеняемость от раскаленной проволоки	Температура 650°C, продолжительность 30 с
Знак пожароопасности	NO
Маркировка CE	CE mark
Метка ENEC	ENEC mark
Гарантийный период	5 лет
Optic type outdoor	Distribution medium
Примечания	* При очень низкой температуре светильник может автоматически уменьшить яркость света, чтобы защитить компоненты.
Постоянная светоотдача	No
Доступные запасные части	Yes
Количество продуктов на прерывателе	13
Фотобиологический риск	Risk group 1
Знак WEEE	–
LED engine type	LED
Код семейства	BRP531

Технические характеристики освещения

Коэффициент освещения, направленного снизу вверх	0,03
Стандартный угол наклона при верхнем монтаже	0°
Стандартный угол наклона при настенном монтаже	0°

Эксплуатационные и электрические характеристики

Входное напряжение	220 to 240 V
Входная частота	50–60 Hz
Напряжение сигнала управления	1-10 V DC
Пусковой ток	46 A
Время пуска	0,25 ms
Коэффициент мощности (мин.)	0.8

Системы управления и регулировка яркости света

Возможность изменения яркости света

Механические компоненты и корпус

Материал корпуса	Алюминий
Материал отражателя	–
Оптический материал	Polymethyl methacrylate
Материал оптической крышки/линзы	Полиметилметакрилат
Материал фиксации	Алюминий
Монтажное устройство	60S
Форма оптической крышки / линзы	Convex lens
Покрытие оптической крышки / линзы	Противобликовая маска
Общая длина	735 mm
Общая ширина	628 mm
Общая высота	106 mm
Effective projected area	0,029 m²
Цвет	Gray
Размеры (высота x ширина x глубина)	106 x 628 x 735 mm (4.2 x 24.7 x 28.9 in)

Соответствие требованиям и область применения

Код защиты от проникновения

IP66

Код степени защиты от механических воздействий

IK08

Защита от скачков напряжения (общая/дифференциальная)

Защита светильника от бросков напряжения до 6 кВ в дифференциальном и до 8 кВ в обычном режиме

Первоначальная производительность (соответствие МЭК)

Начальная светоотдача	4942 lm
Допустимое отклонение светового потока	+/-10%
Начальная эффективность освещения светодиода	116 lm/W
Нач. корр. цветовая температура	3000 K
Нач. индекс цветопередачи	>80
Начальная цветность	(0.43,0.40) SDCM
Начальная входная мощность	42.5 W
Допустимое значение потребляемой мощности	+/-10%

Условия эксплуатации

Диапазон температуры окружающей среды	-40 to +50 °C
Максимальный уровень уменьшения яркости света	Not applicable

Данные об изделии

Полный код продукта	871869661350400
Название продукта для заказа	BRP531 GRN60-/830 II DM FG AL GR T35 60S
EAN/UPC — продукт	8718696613504
Код заказа	910505016890
Нумератор — количество на упаковку	1
Нумератор— упаковок на внешний короб	1
Материал № (12NC)	910505016890
Вес нетто (шт.)	18,000 kg

Gealan S 9000

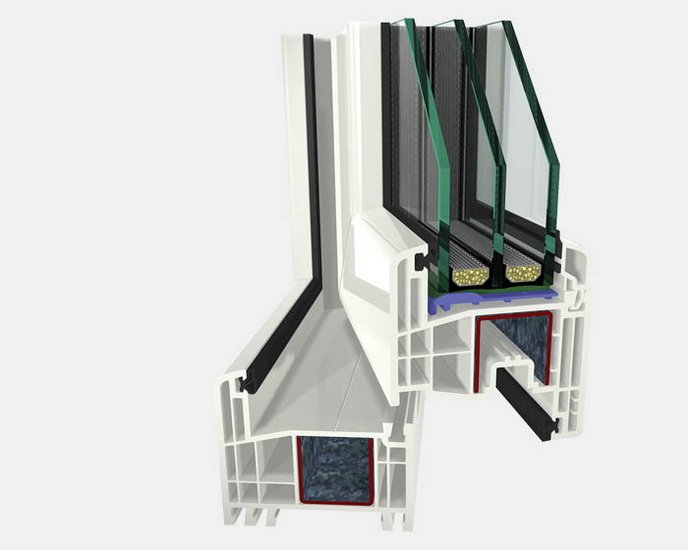

Система Gealan S 9000

Разработка новой соответствующей высоким требованиям современного оконного рынка системы профилей не было случайностью. Это результат длительной и тщательной работы конструкторов GEALAN. Проанализировав преимущества и соединив в одно целое некоторые детали разных систем, была разработана новая система профилей S 9000, коэффициент тепло- проводимости которой Uf – 0,92 W/m²K, при армировании профилей стальной арматурой.

Новая система GEALAN S 9000 – это комбинированная система профилей с тройным уплотнением. В ней объединены преимущества систем среднего и внешнего уплотнения. Углублённая до 83 мм монтажная ширина, 6 внутренних камер профиля рамы и створки окна, 3 уплотнителя значительно повышают показатели тепло- и звукоизоляции. Третий уплотнитель среднего уплотнения не только повышает показатели тепло- и звукоизоляции, но и предохраняет фурнитуру окна от воздействия влаги. Профили системы S 9000 для витрин поставляются без третьего среднего уплотнителя.

Разработка новой системы с тройным уплотнением – результат длительной и тщательной работы конструкторов GEALAN.

Для остекления окон S 9000 можно использовать двухкамерные стекло-пакеты шириной до 54 мм. Увеличение до 26 мм глубины установки предохраняет от воздействия окружающей среды на более чувствительные к холоду места стекло- пакета. Улучшаются показатели тепло-изоляции.

Остекление окон системы S 9000 можно производить при помощи технологии STV. Стекло-пакет вклеенный в створку по технологии STV при использовании двухсторонней ленты становится элементом жесткости оконной конструкции. Такая конструкция переносит более высокие статические нагрузки, чем стандартные окна.

Стандартные элементы окна можно использовать и без армирующего профиля, что облегчает конструкцию в целом, давая преимущества при монтаже, уменьшая нагрузку на элементы фурнитуры окна и сохраняя при этом очень хорошие показатели по статике. Комбинация технологии статической вклейки STV с последующей вставкой армирования позволяет изготавливать элементы не достижимых ранее размеров и получить видимые функциональные преимущества. Полное склеивание стекло-пакета и створки принципиально повышает уровень защиты от взлома.

Важно! Инновационная профильная оконная система Gealan (Геалан) S9000 полностью подходит для строительства домов, соответствующих стандартам “Пассивного дома”. Уникальные показатели теплоизоляции R0 = 1.2 m2C/Вт и возможность изготовления максимальных по высоте створок до 2,40 м., делают окна Gealan (Геалан) идеальным решением для современного остекления частных домов.. Большая монтажная ширина – 83 мм – обуславливает хорошую совместимость системы S 9000 и позволяет использовать множество дополнительных деталей других систем профилей

Большая монтажная ширина – 83 мм – обуславливает хорошую совместимость системы S 9000 и позволяет использовать множество дополнительных деталей других систем профилей.

Окна системы GEALAN S 9000 соответствуют высоким требованиям энергосберегающих окон.

Преимущества системы S 9000:

Хорошие теплосберегающие и звукоизоляционные характеристики Uf =0,92 W/m²K.
Монтажная ширина 83 мм.
6 камер в раме и створке.
Тройное уплотнение. 3 уплотнителя повышают герметичность окна и тем самым значительно улучшаются показатели тепло-изоляции.
Стальной профиль одинаковый в створке и в раме.
Для остекления окон S 9000 можно использовать двухкамерные стекло-пакеты шириной до 54 мм.
Увеличенное до 26 мм углубление установки стеклопакета предохраняет более чувствительные к холоду его части от воздействия окружающей среды. Улучшаются показатели тепло- изоляции.
Для армирования створки и рамы используются одинаковые по форме стальные профили.
Комбинация технологии статической вклейки STV с последующей вставкой армирования позволяет изготавливать элементы не достижимых ранее размеров и получить видимые функциональные преимущества.
Полное склеивание стекло- пакета и створки принципиально повышает уровень защиты от взлома.
Узкая видимая часть и классический дизайн с закруглениями прекрасно вписываются в любой архитектурный ансамбль.
В программе поставки, наряду с профилями белого цвета, в наличии профиль, ламинированный декоративными плёнками.
Запатентованная система вентиляции GECCO обеспечивает регулируемый воздухообмен и повышает комфорт внутри помещения.
