Вертикальная и горизонтальная гидроизоляция фундамента

Металлическая гидроизоляция

3.64.
Металлическую гидроизоляцию надлежит проектировать в виде сплошного ограждения
из стальных листов, соединенных между собой сваркой и с изолируемой
конструкцией путем заанкеривания в бетон.

3.65.
Металлическую гидроизоляцию допускается применять для защиты от напорных вод
только конструкций I
категории, а также для изоляции конструкций, подвергающихся воздействию
повышенных температур (80-100°С); при температурах свыше 100°С необходимо
предусматривать специальные мероприятия по защите бетона изолируемых
конструкций от температурных воздействий.

3.67.
Металлическую гидроизоляцию надлежит выполнять из стальных листов толщиной не
менее 4 мм. Листы необходимо
закреплять анкерами; анкеры из арматурной стали приваривают либо к самому листу
гидроизоляции, либо к опорам из полосовой стали или проката (уголка, тавра,
половины двутавра и др.), к которым, в свою очередь, потом приваривают листы ().

3.68.
Металлическую гидроизоляцию стен следует использовать в качестве опалубки при
бетонировании. Опоры с анкерами в днище надлежит закладывать в бетон, при этом
укладку бетона следует производить так, чтобы между поверхностью бетона и
листом гидроизоляции (лист приваривают к заанкеренным опорам после
бетонирования) оставался зазор величиной около 3 см. После приварки листов гидроизоляции зазор путем нагнетания
заполняют цементно-песчаным раствором, для чего в листах должны быть
предусмотрены отверстия.

3.69.
Сварные швы металлической гидроизоляции должны быть испытаны на плотность.

3.70. Листы
металлической гидроизоляции, работающие на отрыв, следует рассчитывать как
гибкую нить, нормальное давление которой передается на опоры. Опоры,
воспринимающие указанное давление, рассчитывают как неразрезные балки с
пролетом, равным расстоянию между анкерами. Усилие от натяжения листов должны
воспринимать анкера, привариваемые по торцам гидроизоляции в ее плоскости (рис.
11, в).

Рис.
11. Детали металлической гидроизоляции

а – опускных
колодцев; б, в – варианты
гидроизоляции с приваркой анкеров непосредственно к стальным листам изоляции

1 – гидроизоляция,
2 – опора для листов –
полосовая сталь или прокат (тавр, двутавр или уголок); 3 – отверстия для нагнетания цементного раствора; 4 – анкеры; 5- анкеры для восприятия распора

3.71.
При пропуске сквозь металлическую гидроизоляцию закладных деталей следует
предусматривать приварку этих деталей к металлическим листам сплошным швом;
таким же путем к металлической гидроизоляции крепят деформационные компенсаторы
в случае их применения.

3.72.
Поверхность металлических листов изнутри помещения следует покрывать
антикоррозионным лаком, а в днище, кроме того, защищать металл от механических
повреждений.

На
наружной поверхности стен металлическую гидроизоляцию защищают торкрет-бетоном
по стальной сетке или железобетонной рубашкой.

Преимущества

Гидроизоляционные материалы данной группы пользуются огромной популярностью среди населения. Обусловлено это несколькими положительными характеристиками подобной продукции.

Невысокая стоимость. Гидроизоляцию может себе позволить практически каждый. Тем более что эти вещества присутствуют во всех строительных магазинах.
Относительная безопасность. Изготавливают ее согласно всем нормативам ГОСТ и СНиП. Она не выделяет вредных веществ в воздух и практически не воздействует на организм человека.
Скорость и простота монтажа. Рулонными изделиями довольно легко покрывать как вертикальные, так и горизонтальные поверхности. Их применение может ускорить работу в несколько раз. Все операции по отделке оклеечной гидроизоляцией легко осуществить даже без наличия определенного опыта. При этом не используют какие-то сложные вспомогательные механизмы.
Материал легко выдерживает сильные напоры воды. Эта величина зависит только от количества слоев и типа защитного вещества. Существуют также морозостойкие виды продукции, способные эксплуатироваться в экстремальных условиях.

Оклеечная гидроизоляция не всегда является оптимальным решением. Связано это с наличием нескольких минусов продукции.

Монтаж практически всех видов изоляции предполагает нагревание вещества с помощью газовой горелки. Это, в свою очередь, требует соблюдения правил безопасности, так как битумные изделия очень хорошо горят.
Отделку рулонными материалами проводят только на практически идеально ровных поверхностях. Если кровля или фундамент имеет значительные и резкие перепады, тогда их придется дополнительно устранять с помощью стяжек или других подход.

Невозможно оклеить изоляцией поверхности сложной формы. Поэтому если на кровле присутствуют выходы труб или вентиляционных каналов, тогда их дополнительно нужно будет обрабатывать другими гидроизоляционными веществами. Оптимальным вариантом применения является ровная кровля.
Некоторые виды гидроизоляции имеют относительно короткий срок службы. Они не способны выдерживать долго перепады температур, которые будут приводить к появлению микротрещин. Решением проблемы может стать постоянный анализ состояния защитного слоя и своевременный ремонт.
Небольшая механическая прочность. Изоляцию легко повредить с помощью острых предметов. Это и обусловливает идеальное выравнивание оснований, чтобы минимизировать подобные воздействия.

Что такое вертикальная гидроизоляция и ее виды

Вертикальная гидроизоляция фундамента – это защита бетонных и железобетонных конструкций от коррозии путем обработки внутренних и внешних стен специальными материалами.

Согласно Свода правил 28.13330.2012 о защите строительных конструкций от коррозии (актуализированная редакция СНиП 2.03.11-85) гидроизоляция подразделяется на следующие виды:

первичную, заключающуюся в применении в процессе строительства специальных добавок, которые повышают коррозионную стойкость бетона;
вторичную, применяемую в том случае, когда не была обеспечена первичная защита.

По месту применения различают внутреннюю и внешнюю вертикальные гидроизоляции.

При устройстве вертикальной гидроизоляции используются: обмазочные, штукатурные и лакокрасочные покрытия, уплотняющая пропитка при помощи химически стойких материалов, оклеечная изоляция, обработка гидрофобизирующими материалами, антисептиками, биоцидами и другими материалами.

В каких случаях необходима вертикальная гидроизоляция

На фундамент может оказывать негативное воздействие вода различного происхождения:

грунтовая или почвенная влага, удерживающаяся в земле капиллярными и адгезионными силами. Она присутствует в грунте постоянно и не зависит от фильтрационных или подземных вод;
просачивающаяся вода, возникающая от дождей и таяния снегов. При попадании в грунт она заполняет в почве поры и под тяжестью своего веса проникает в более глубокие слои земли;
подземная вода. Глубина залегания ее поверхностного слоя – это уровень грунтовых вод, зависящий от особенностей рельефа местности.

При контакте бетона с любым из перечисленных видов воды происходит вымывание гидроксида кальция, в результате чего повышается пористость бетона и снижается его прочность, а поскольку на нашей территории отмечается присутствие грунтовых, фильтрационных и подземных вод повсеместно, без устройства гидроизоляции не обойтись.

В вертикальной гидроизоляции нуждается не только часть фундамента, находящаяся в земле, но и та, что размещается над уровнем земли. Причина заключается в том, что из открытых пор надземной поверхности фундамента испаряется вода, образуя градиент влажности. В результате: вода, поднимаясь по капиллярам вверх, поглощает из грунта влагу, содержащую растворы солей. Испаряясь, она оставляет соли, которые кристаллизируются в порах бетона, нарушая целостность его наружного слоя.

Способы нанесения гидроизоляции и используемые материалы

По применяемым материалам и способам устройства вертикальной гидроизоляции различают такие виды, как: обмазочную, окрасочную, напыляемую, оклеечную, проникающую и другие.

Обмазочная и окрасочная

Применяют горячие битумы, одно- и двухкомпонентные битумно-полимерные мастики с наполнителями из асбеста, талька, извести пушонки, а также мастики на синтетических смолах;
на вертикальную поверхность материал наносят кистью или валиком в два и больше слоев. Перед нанесением следующего слоя ожидают полное высыхание предыдущего. Окрасочная наносится слоем от 0,2 до 0,8 мм, а обмазочная – от 2 до 4 мм;
преимущества: бюджетный вариант гидроизоляции;
недостатки: при температуре 0 °С становится хрупким, что приводит к возникновению трещин и отслоению. Проведение работ возможно только при сухой погоде, а восстановление разрушенной гидроизоляции обходится дороже от первоначальной в 3-4 раза.

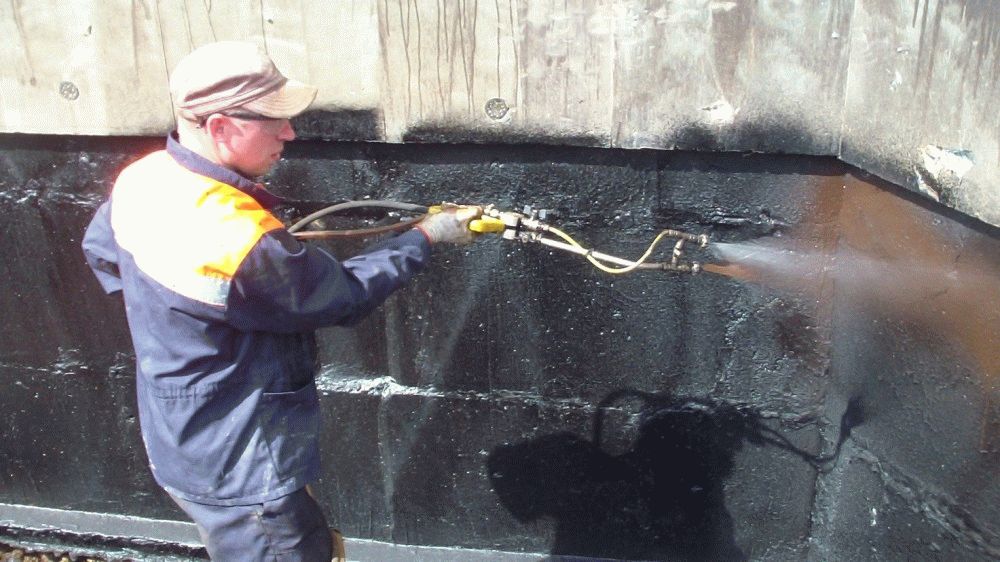

Напыляемая

Используют жидкую резину (одно- и двухкомпонентная полимерно-битумная эмульсия на водной основе);
наносится механизированным способом при помощи спецоборудования;
преимущества: создает герметичное покрытие, заполняя самые мельчайшие поры. Благодаря механизации процесса обработка проходит быстро;
недостатки: требуемая температура воздуха +5 °С и выше. При ветреной погоде работа затруднена. Необходимо дорогостоящее оборудование. Способ применим только к наружным поверхностям.

В работе используют рубероид, толь, битумные материалы на основе полиэстера и стеклоткани;
рулонный материал наклеивают вертикальными полосами при помощи битумной мастики и газовой горелки;
преимущества: высокая влагонепроницаемость, устойчивость к агрессивным средам и экономичность. Способ идеально подходит для стен подвальных этажей и всех типов фундаментов;
недостатки: требуемая температура + 10 °С и выше. Бетонная поверхность должна быть ровной (отклонение не более 2 мм) и совершенно сухой, чего трудно добиться при сырой погоде.

Виды гидроизоляции и технология выполнения работ

Защитить фундаментное основание от негативного воздействия воды можно несколькими способами, к которым относятся:

рулонные и оклеечные материалы, наносимые на подготовленную основу;
пропитка и инъекционный вариант.

Рулонная и оклеечная

При устройстве такой гидроизоляции используют материалы на битумной или полимерной основе, отличающиеся повышенным показателем прочности. Рулонный материал непосредственно фиксируют на верхней фундаментной кромке.

Технология его нанесения выглядит следующим образом:

поверхность фундамента покрывается грунтом на основе смолы (праймером);
как только грунтовка впитается, на поверхность слоями наносится полимерная мастика, при этом наружные и внешние угловые участки обрабатываются с особой тщательностью;
перед нанесением рубероида или иного аналогичного материала слой битума не должен успеть подсохнуть – первый слой наносится на свежую мастику;
если используется наплавляемый материал, нижний слой его предварительно подогревается, после чего гидроизолятор накладывается на битум и разглаживается валиком, чтобы удалились пузырьки воздуха.

Проникающая

Такой способ гидроизоляции железобетонного основания подразумевает применение цементных составов с добавлением в них модификаторных компонентов. Взаимодействуя с бетонной поверхностью, они формируют кристаллики, создавая прочный влагонепроницаемый слой, отлично противостоящий негативным воздействиям влаги и химических составов. Такой вариант гидроизоляции считается приемлемым по стоимости, но подразумевает выполнение предварительной подготовки.

Алгоритм действий по нанесению обмазочных материалов выглядит следующим образом:

бетонная поверхность зачищается от остатков раствора, удаляют грязь, ржавчину, пыль, пятна краски, старое гидроизоляционное покрытие. Жирные места обрабатываются соляной кислотой. Фундамент должен быть прочным, с открытыми пористыми участками, арматурные прутья следует тщательно зачистить. Стыковочные места, шовные участки и трещины расшиваются и тоже зачищаются;
раствор на основе цемента смешивается с модификаторами в соответствии с инструкцией;
поверхность бетона увлажняется, чтобы улучшить адгезию и позволить растворной массе глубоко проникнуть в основу;
растворная масса наносится шпателем, выравнивается и оставляется на два – три дня до окончательного высыхания.

Такой способ гидроизоляции существенно повысит водонепроницаемость бетонной поверхности, так что применять его рекомендуется не только во время строительства объекта, но и при проведении ремонтных работ.

Устройство проникающей горизонтальной гидроизоляции фундамента может выполняться специальными растворами, обладающими низким уровнем вязкости и способными глубоко проникать в капилляры бетона и за счет контактирования с отвердителем формировать влагозащитный слой.

Как правило, проникающую гидроизоляцию из напыляемых материалов при строительстве здания совмещают с вертикальной защитой.

Инъекционная

При ремонте фундаментного основания пользуются и таким методом, основанным на наполнении пористых участков железобетонной конструкции через предварительно просверленные отверстия. Уровень проникновения порой достигает пятидесяти сантиметров, и, если случается контакт с водой, содержащейся в фундаментной основе, инъекционные составы разбухают, перекрывают поры, предотвращая таким образом капиллярное всасывание жидкости из почвенного состава.

Технология выполнения такой защиты выглядит так:

внутренние и внешние поверхности фундаментной конструкции зачищаются от грязи и старых гидроизоляционных материалов. Определяется нужное количество отверстий, которые следует расположить с таким расчетом, чтобы внутри фундамента получился сплошной влагонепроницаемый слой;

отверстия лучше всего бурить на глубину, несколько превышающую ширину фундаментного основания, выдерживая при этом небольшой наклонный угол. В них вставляются паркеры – специальные насадки, через которые равномерно подается композитный раствор;
состав подают наносной установкой низкого давления, внутри которой перемешивается полимерный гель низкой степени вязкости с отвердительным компонентом. Этот процесс происходит непосредственно перед нагнетанием смеси в толщу железобетона, из-за чего достигается глубокая впитываемость до момента отвердения;
пропитка выполняется до окончательного наполнения шурфов, затем паркеры извлекаются, отверстия замазываются песчано-цементным раствором.

Талица зависимости толщины гидроизоляции от глубины заложения фундамента.

Глубина заложения фундамента, м.	Общая толщина гидроизоляции битумной мастикой, мм.
0…3	2
3…5	2-4

При расчете схемы защиты железобетонного фундамента необходимо знать что:

Степень агрессивности факторов грунта может увеличиться с течением времени,
Уровень грунтовых вод и величина подпора водяного столба могут увеличиться с течением времени
Срок службы средств защиты фундамента не очень и велик и зависит он от степени агрессивности факторов грунта. В среднем срок службы гидроизоляции варьируется от 7 до 12 лет для пленочной и мастичной гидроизоляции и от 3 до 7 лет для рулонной гидроизоляции и штукатурки. Фирма «Технониколь» указывает на ряде продуктов собственного производства срок службы до 35 лет.

Если свойства грунта вам неизвестны, то следует выбирать максимальную возможную степень защиты (гидроизоляции) фундамента по критериям финансово-экономических возможностей.

Что такое гидроизоляция для фундамента оклеечная?

Речь идет о рулонных материалах – битумных, полимерных, полимерно-битумных (рубероид, техноэласт и др.). Друг от друга они отличаются основой:

целлюлозная;
стеклоткань/стеклохолст;
синтетические полимерные материалы (полиэстер и др.);
безосновное полотно.

В качестве пропитки, как правило, выступает какая-либо разновидность модифицированного битума.

Существует три технологии укладки рулонных материалов:

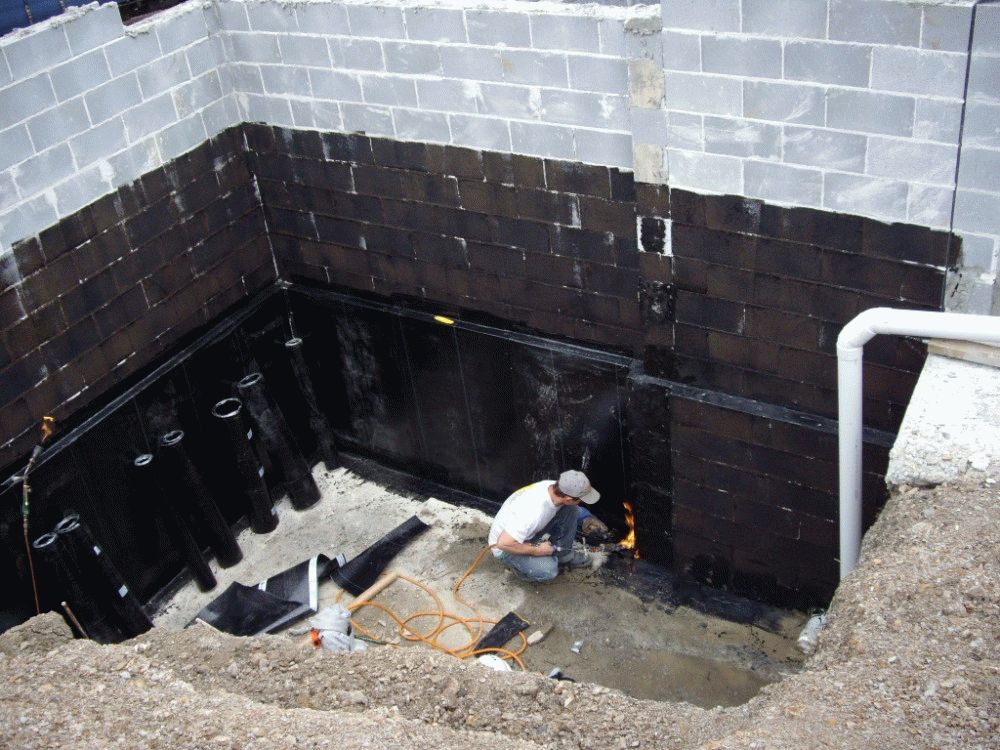

наплавление. Изнанку рулона подогревают горелкой, раскатывают гидроизоляцию по поверхности основания, прижимают, прокатывают деревянной каталкой или валиком;
поклейка на мастику. В этом случае тоже рекомендуется что-нибудь разогреть – или мастику, или сам рулон, но не до плавления;
самоклейка. Гидроизоляция фундамента самоклеющаяся есть, например, в ассортименте продукции Технониколь. Это безосновное полотно. В процессе изготовления на антиадгезионную пленку наносят вяжущий полимерный состав и закрывают другой пленкой, защитной.

Независимо от материала и способа поклейки основание перед обработкой грунтуют. Обычно битумным праймером, рекомендуемая марка указана в инструкции к рулонному покрытию.

По месту монтажа гидроизоляция может быть вертикальной и горизонтальной. Рулонные материалы используются в обоих случаях.

Вертикальная оклеечная гидроизоляция фундамента несколько сложнее технически (нужно укладывать материал на вертикальную стенку). Зато ее можно выполнять на любом этапе постройки или эксплуатации дома. Горизонтальная выполняется на этапе строительства: один слой укладывают под основание/перекрытие подвала (он защищает сам фундамент от почвенных вод), второй – поверх цоколя, под фасадной стеной (его назначение – препятствовать попаданию капиллярных вод в фасадные стены и в дом).

В процессе постройки используются оба вида. Материалы укладывают так, чтобы обеспечить внахлёст горизонтальных слоев на вертикальные минимум 30 см.

Глиняный замок

Вода может поступать к фундаменту не только от высоких грунтовых вод или влажного грунта. При сильных осадках, вода, стекая по стенам, подмывает грунт вдоль фундамента. Защитить от такого призваны глиняный замок и отмостка.

Для формирования глиняного замка по периметру фундамента снаружи нужно отрыть канаву глубиной 0,5 м.

Нижним слоем будет гравийно-песчаная подушка толщиной 5 см.

Перед укладкой глины ее нужно довести до пластичного состояния. Примерно, как тугой пластилин.

Для удобства, чтоб соблюсти толщину и плотность слоя, из глины формируются шарики размером с кулак. Эти шарики укладываются в 2 слоя с перекрытием зазоров и трамбуются.

Ассортимент материалов

Гидроизоляция является необходимым условием защиты поверхностей от влаги. Она продлевает срок службы конструкций и сооружений. Влагозащитные работы востребованы на всех этапах строительных работ. Устройство оклеечной гидроизоляции заключается в нанесении влагостойких рулонных изделий на основание, подверженное воздействию влаги. Раньше для этих целей преимущественно использовали рубероид, как самый дешевый вариант. Но он содержит непрочную картонную основу, поэтому стоит отдавать предпочтение современным рулонным изделиям с высокой механической прочностью. Классификация материалов:

По количеству слоев. Полотна бывают одноосновные и многоосновные с пропиткой органическими веществами беспокровного и покровного типа. Защитные слои наносят с обеих сторон основы, что обеспечивает долговечность изделий. Безосновные материалы выпускают методом прокатки с применением резинобитумного вяжущего вещества, добавок и наполнителей (изол, бризол).
По виду основы. Картонный вариант (рубероид, пергамин, рубемаст) изготавливают из кровельного картона с пропиткой маловязким битумом. Изделия из полиэстера и полиэфира (изопласт, изоэласт) обладают повышенной эластичностью, высокой прочностью, не подвержены гниению. Стеклохолст и стеклоткань обрабатывают битумно-вяжущим составом, получая гидростеклоизол, стеклопласт.
По типу связующего вещества. Различают полимерную гидроизоляцию (самоклеящиеся пленки, кармизол на клее, бернизол и геомембраны из эластомеров), битумно-полимерные изделия (мостопласт, изопласт, бикропласт), битумно-содержащую изоляцию (гидроизол, гидростеклоизол).

Кроме того, материалы для оклеечной гидроизоляции различают по типу финишного покрытия на фольгированные, пленочные, посыпанные и по способу монтажа – приклеиваемые на битумную мастику, наплавляемые газовой горелкой, фиксируемые на механический крепеж.

На заметку! Для защиты от влаги по оклеечной технологии подходят все виды гидроизоляционных материалов. Но при выборе изделия нужно учитывать угол уклона поверхности и характер работ – внутренние или внешние.

Выбор материала

Разнообразие рулонных оклеечных покрытий довольно широко. Все они отличаются уникальными характеристиками и могут применяться в различных условиях.

При выборе подобных веществ следует учитывать несколько факторов.

Условия эксплуатации покрытия

Особенно это важно для фундаментов, которые поддаются воздействию грунтовых вод.
Технические параметры гидроизоляционных материалов. Сегодня особой популярностью пользуются продукты итальянского производства (гидроизол и так далее).

Если планируется покрытие фундаментов (вертикальные поверхности), тогда желательно применять специальные материалы, которые дополнены абразивной присыпкой. Подобная структура позволяет защищать конструкцию при высоком уровне напорных вод.

Горизонтальные же основания покрывают с помощью различных защитных материалов на основе полимеров

Здесь важно анализировать прочность полотна и условия, в которых оно будет использоваться. Если изделие будет поддаваться постоянным механическим нагрузкам, следует отдавать предпочтение усиленным стекловолокном продуктам

4. Охрана труда и окружающей среды.

4.1. При производстве работ по устройству гидроизоляции должны соблюдаться правила безопасности, предусмотренные главой СНиП 12-03-2001 «Безопасность труда в строительстве, ч. 1. Общие требования», СНиП 12-04-2002 «Безопасность труда в строительстве ч. 2. Строительное производство», «Правилам техники безопасности и производственной санитарии при сооружении мостов и труб».

4.2. Каждый рабочий должен пройти инструктаж по технике безопасности и правилам выполнения работ с соответствующей записью в журнале и только после этого приступить к работе.

4.3. На объекте должны быть руководящие материалы по производству работ в соответствии с настоящим регламентом и технике безопасности.

4.4. Работы по устройству гидроизоляции должны производиться с соблюдением требований пожарной безопасности. Рабочие места должны быть оборудованы средствами пожаротушения. Рулонные гидроизоляционные материалы относятся к горючим веществам средней воспламеняемости, 1 степени распространения горения, с умеренной дымообразующей способностью.

4.5. Укрытие для производства гидроизоляционных работ должны быть оборудованы эффективной вентиляцией при недостаточной вентиляции, необходимо использовать респираторы с угольным фильтром.

4.6. При работе с газовыми баллонами и оборудованием струйно-абразивной очистки следует соблюдать правила работы с аппаратами, находящимися под давлением.

4.7. На рабочем месте должны быть средства индивидуальной защиты, соответствующие требованиям ГОСТ 12.4.011-89: для защиты органов дыхания – респираторы типа «лепесток», Ф-62Ш, РУ-60М и другие, отвечающие требованиям ГОСТ 12.4.041-89; для защиты кожи – пасты типа силиконовых: ПМ-1, ХИОТ БГ и другие, отвечающие требованиям ГОСТ 12.4.068-79*; рукавицы и мыло; для защиты глаз – защитные очки по ГОСТ 12.4.013-85. Должна быть аптечка с медикаментами для оказания первой помощи.

4.8. При попадании на кожу расплавленной гидроизоляции, мастики, герметика возможен термический ожог. Пораженное место необходимо немедленно опустить в холодную воду, затем удалить попавший на кожу материал с помощью ветоши, смоченной в вазелиновом масле или керосине.

4.9. Перед началом работ на территории объекта должны быть выделены места складирования материалов, баллонов с горючим газом.

4.10. При работе с гидроизоляционными материалами высвобождаются поддоны, этикетки, обрезки гидроизоляционных материалов. Их утилизация должна быть предусмотрена в отведенных местах.

Инъекционная гидроизоляция

При реализации данного типа защиты фундамента от влаги необходимо специальное оборудование, которое обеспечит инъектирование под необходимым давлением.

Гидроизолирующий раствор инъецируют в фундамент

Используется инъекционная гидроизоляция для заделывания глубоких трещин или сколы, которые образовались на поверхности основания.

Он также эффективен для кирпичных кладок и других строительных материалов.

Принцип его вполне соответствует медицинскому термину – инъекция.

Подготовленный полимерный состав закачивают не посредством шприца, а с помощью специального специнъектора, который под определённым давлением вливает смесь в поры или швы.

Чаще всего инъекционную изоляцию используют в случае:

увеличения показателя допустимой нагрузки на основания здания;
образования трещины или другого дефекта, из-за которого происходит проток воды;
при обустройстве отсекающей гидроизоляции;
при обработке швов, образовавшихся между землёй и основанием строения;
для устройства внутренней изоляции от влаги.

Гидроизоляция пола по СНиП

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85. В данном документе гидроизоляционные меры не озвучиваются как обязательные. Эти мероприятия рекомендуется проводить при высокой и средней интенсивности воздействия следующих жидкостей:

нейтральных растворов и вод;
органических растворителей;
масляных эмульсий и минеральных маслянистых составов;
чистых щелочей и их растворов;
кислотосодержащих составов;
различных жидкостей животного происхождения.

Для защиты пола от воды и различных жидкостей используют следующие материалы:

изол, гидроизол, бризол;
поливинилхлоридную пену;
полиизобутилен;
полиэтилен.

При выполнении гидроизоляции пола придерживаются следующих рекомендаций нормативных документов:

Оклеечная изоляция из битумных материалов делается в два слоя при средней интенсивности воздействия воды. При укладке полимерных материалов достаточно одного слоя. Если интенсивность воздействия высокая, то битумные материалы укладываются в четыре слоя, а полимерные – в два.
Оклеечные битумные составы нельзя использовать при воздействии на пол маслянистых составов и органических растворителей. Материалы на базе дёгтя не подходят в случае воздействия растворителей на базе органики.
Если нужно выполнить гидроизоляцию стяжки, то состав наносится сплошным слоем с заведением на высоту 30 см на стены, колонны и другие строительные конструкции, а также оборудование, примыкающее к полу.
В условиях низкой интенсивности воздействия вод допускается устройство гидроизоляционного слоя под подстилающей прослойкой в конструкции пола.
В условиях высокой и средней интенсивности воздействия кислотосодержащих составов гидроизоляция прокладывается под бетонным подстилающим слоем. Если он находится ниже поверхности отмостки, то гидроизоляция делается в любом случае.

Укладка рулонных материалов для гидроизоляции фундаментов

Основными материалами для устройства гидроизоляционного покрытия служат рулонные материалы с битумной и или полимерной основой с повышенными показателями по механической прочности. Рулонные материалы фиксируются непосредственно на верхней кромке фундамента. Горизонтальная гидроизоляция фундаментов выполняется на ровную горизонтальную поверхность цокольной части фундамента.

Чтобы добиться ровной и гладкой поверхности, по верхнему краю фундамента делается выравнивающая цементно-песчаная стяжка. Поверхность стяжки лучше всего зажелезнить сухим цементом и в таком случае будет создан дополнительный элемент влагозащиты фундамента.

Материалы для горизонтальной гидроизоляции фундаментов

Технологии выполнения устройства изоляции фундамента от проникновения влаги предусматривают использование различных материалов. Наиболее часто используются рулонные изолирующие материалы, такие как:

Рубероид. Относится к самому популярному и доступному виду строительных материалов, а также его разновидность — наплавляемый еврорубероид, который удачно сочетает простоту использования и разумную цену.
Гидроизол. Листовой наплавляемый материал – аналог рубероида, с основой из стеклохолста или спецткани, пропитанной битумными составами.
Гидростеклоизол. Наплавляемый материал на основе стекловолокна с повышенными влагостойкими показателями.
Строительный пергамин. Материалом для изготовления служит строительный картон с пропиткой мягким нефтяным битумом.
Техноэласт. Рулонный материал с защитным покрытием от образования грибка и плесени.

Инструкция по выполнению горизонтальной изоляции рулонными материалами

Технология производства работ выполнения оклеечной гидроизоляции заключается в поэтапном выполнении:

Подготовленную поверхность фундамента покрывают специальным грунтовочным составом на основе битумных смол или водной основе, называемым праймером.
После полного впитывания грунтовки, на горизонтальную поверхность послойно наносят кистью – макловицей битумную или полимерную мастику, стараясь тщательно обработать наружные и внешние угловые очертания фундаментной конфигурации.
Если в качестве изолятора используется рубероид или аналогичные ему материалы, не надо высушивать битумную мастику и первый слой рубероида укладывается непосредственно на нанесенное мастичное покрытие. В случае применения наплавляемых кровельных материалов типа еврорубероида, необходимо предварительно разогреть нижний клеящий слой и зафиксировать его на мастике, стараясь аккуратно проглаживать валиком для удаления пустот и воздушных пузырей.
Для лучшей защиты стен от фундамента рекомендуется рулонную гидроизоляцию укладывать в два или три слоя. Следует отметить, что по ширине изоляционное покрытие должно полностью покрывать всю горизонтальную плоскость фундамента, включая отделочное покрытие и даже внутреннюю штукатурку.
При строительстве дома с подвальными помещениями горизонтальная изоляция устраивается под основанием или подошвой конструкции фундамента, а также делается горизонтальная гидроизоляция цоколя.

Горизонтальная гидроизоляция фундамента

Защитное покрытие, отсекающее влагу от горизонтальных плоскостей основания, формируется на этапе сооружения фундамента. И в большинстве случаев горизонтальная гидроизоляция реализуется в форме пленочного или рулонного покрытия, настилаемого на дно траншеи или котлована, непосредственно перед заливкой бетона.

Технология обустройства горизонтального протектора зависит от разновидности покрытия, используемого в процессе гидроизоляции фундамента.

Например, рулонная гидроизоляция фундамента выполняется следующим образом:

После строительства котлована на его дно насыпают 20-сантиметровый дренажный слой.
Поверх слоя, укладывают геотекстиль, отсекающий грунтовую влагу от опорной подушки – 10-сантиметровой прослойки из прессованного песка, пропитанного цементным молочком.
Поверх подушки раскатывают (внахлест) рулоны рубероида, на которые ставят опалубку.

В итоге, заливка фундаментной плиты (или ленты) осуществляется прямо на рубероидное днище опалубки, которое не только препятствует пересыханию твердеющего бетона, но и защищает от грунтовых вод окончательно отвердевший фундамент.

А вот битумная гидроизоляция фундамента реализуется совершенно иначе — разогретой смолой покрывают нижнюю часть опоры или монолитной плиты, используемой при строительстве ленты основания, перед инсталляцией несущего элемента в котлован.

В итоге, процесс формирования битумного протектора выглядит следующим образом:

На дне траншеи или скважины формируют песчаную подсыпку.
Готовый блок покрывают разогретым битумом в месте контакта элемента фундамента и подсыпки.
Защищенный блок монтируют на песчаную подушку.

Сквозь эту последовательность действий проходят все опорные блоки фундамента, контактирующие с грунтом. Причем помимо вязкого битума в этом процессе может использоваться любая жидкая гидроизоляция фундамента.

Основные нормы СНиП

Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик

Согласно СНиП гидроизоляция фундамента бывает нескольких видов:

Штукатурная изоляция – это сплошное влагостойкое покрытие толщиной от 6 до 50 мм. Для выполнения гидроизоляции фундамента используются холодные и горячие смеси на основе битума, полимеров или цементных вяжущих с наполнителем. Смеси могут наноситься механизированным (торкретирование) или ручным способом. Методика подходит для обработки конструкций из монолитного бетона.
Окрасочная гидроизоляция – это водонепроницаемое, сплошное покрытие толщиной не менее 3-6 мм. Допускается механизированное нанесение окрасочной изоляции. Недостаток – недолговечность полученного защитного слоя. В зависимости от используемого сырья такие покрытия делятся на следующие разновидности:

битумные составы – пасты, эмульсии, растворённые и горячие битумные смеси;
битумно-полимерные смеси – наиритовые мастики, латексные эмульсии, составы на основе резины;
полимерные материалы – ЛКМ и синтетические смолы;
полимерно-цементные вещества – это различные составы на основе смеси латекса и цемента.

Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик. Согласно ГОСТ, основное требование к этим материалам – высокая влагостойкость и устойчивость к гниению. Применение для этих целей материалов на картонной основе (толь, пергамин) недопустимо. Хотя для гидроизоляции пола в некоторых случаях они подходят.

Монтируемая гидроизоляция по СНиП может выполняться из листовых стальных материалов и специальных матов. Она крепится к поверхности фундаментных конструкций на анкерных болтах. Данная методика довольно дорогая и требует много трудозатрат, но согласно ГОСТ использование таких изоляционных материалов оправдано в условиях высоких гидростатических нагрузок, значительного механического воздействия, высоких температур.

Для выполнения гидроизоляционных работ при устройстве пола и фундамента используются следующие материалы:
