Насосные группы Север: прямые, смесительные, термостатические

Насосные группы применяются для быстрого монтажа отопительных контуров различного назначения: бойлер, радиаторы, теплые полы…Север-Осн/S – база, на которой можно собрать насосную группу со смесителем, насосом и термометрами.Север-S – укомплектованная насосная группа со смесителем (все кроме насоса), насос подбирается под конкретный контур.Север-S25/60 – укомплектованная насосная группа со смесителем и насосом Grundfos UPS 25-60.Север ОСН/Р – база для насосной группы без смесителя.

Наименование	Цена, руб
Основание прямой насосной группы Север ОСН/Р (до 70 кВт)	3940
Насосная прямая группа Север-P (без насоса)	6500
Насосная прямая группа Север-P25/60 (с насосом)	12640
Насосная прямая группа Север-P25/60 TIM (с насосом)	11800
Основание для насосной смесительной группы Север ОСН/S	3460
Насосная группа смесительная Север-S (без насоса)	10800
Насосная группа смесительная Север-S TIM (без насоса)	7700
Насосная группа смесительная Север-S25/60 (с насосом)	17070
Насосная группа смесительная Север-S25/60 TIM (с насосом)	11300
Основание термостатической насосной группы Север-Осн/TS	3460
Насосная группа термостатическая Север-TS (без насоса)	12400
Насосная группа термостатическая Север-TS TIM (без насоса)	8700
Насосная группа термостатическая Север-TS25/60 (с насосом)	18650
Насосная группа термостатическая Север-TS25/60 TIM (с насосом)	12300

Гидравлические разделители и коллекторы Север из нержавеющей стали

НОВИНКА!!! Коллекторы и гидрострелки из нержавеющей стали. Гидравлические разделители предназначены для гидравлического согласования контуров котельной.Коллекторы предназначены для разделения контуров котельной.Гидроколлекторы выполняют обе эти функции.

Наименование	Количество контуров	Ду, мм	Цена, руб
60 AISI гидрострелка до 50кВт		25	6070
80 AISI гидрострелка до 75кВт		32	7130
100 AISI гидрострелка до 100кВт		40	9110
140 AISI гидрострелка до 140кВт		50	14140
60 К2 AISI гидрострелка 2 контура до 50кВт	2	25	6780
80 К2 AISI гидрострелка 2 контура до 70кВт	2	32	8330
М2+1 AISI Коллектор с гидрострелкой горизонтальный до 70 кВт	3	32/25	17060
RМ3 AISI Коллектор с гидрострелкой горизонтальный до 70 кВт	3	25	12800
М3 AISI Коллектор с гидрострелкой горизонтальный до 70 кВт	3	25	15160
М4 AISI Коллектор с гидрострелкой горизонтальный до 70 кВт	4	32-25	20480
RМ5 AISI Коллектор с гидрострелкой горизонтальный до 70 кВт	5	32-25	20040
М5 AISI Коллектор с гидрострелкой горизонтальный до 70 кВт	5	32-25	20040
V3 AISI Коллектор с гидрострелкой вертикальный до 70 кВт	3	32-25	20250
К3 AISI Коллектор одинарный до 130кВт	3	25	5130
К4 AISI Коллектор одинарный до 130кВт	4	25	6440
К5 AISI Коллектор одинарный до 130кВт	5	25	7760
KV3 AISI Коллектор универсальный до 70 кВт	3	32-25	15720
KM3 AISI Коллектор горизонтальный до 70 кВт	3	32-25	11200
KM4 AISI Коллектор горизонтальный до 70 кВт	4	32-25	16570
KM5 AISI Коллектор горизонтальный до 70 кВт	5	32-25	16850
Компакт AISI Коллектор с гидрострелкой до 50 кВт, 3 контура	3	32-25	12170
Основание прямой насосной группы Север ОСН/Р AISI		1	9700
Основание для насосной смесительной группы Север-Осн/S AISI		1	7980

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Гидрострелка для системы отопления

Гидрострелка (гидравлический разделитель) имеет несколько очень важных функций:

– Согласование расхода теплоносителя в котловом и отопительных контурах. При этом увеличивается срок службы насосов, отопительный контуры могут работать не влияя друг на друга,

– Обеспечение постоянного протока теплоносителя через котел, благодаря чему, остановка насосов на отопительных контурах не приведет к перегреву котла. При запуске холодной системы отопления в холодную обратку будет подмешиваться теплый теплоносители – уменьшаются температурные напряжения и уменьшается вероятность растрескивания чугунного теплообменника. Уменьшается разница температуры между подачей и обраткой – не образуется конденсат и теплообменник не ржавеет. Котловой насос работает без напряжения. Увеличивается срок службы котла.

– В гидрострелке происходит активное выделение воздуха и шлама из теплоносителя, которые отводятся через воздухоудалитель и сливной кран.

Купив и установив гидрострелку Север можно значительно продлить срок службы котла и насосов и обезопасить котельную от аварий.

Выбрать гидрострелку очень просто: мощность котла (нескольких котлов в каскаде) должна быть меньше мощности указанной в описании гидрострелки.

Т.е. если у Вас напольный или настенный котел мощностью до 50 кВт, то Вам подходит гидрострелка Север-60.

Если в котельной всего два отопительных контура, то можно использовать гидрострелку Север-60К2 со встроенным коллектором на два контура.

Купить разделитель Север недорого в Москве можно в нашей компании. Цены Вас порадуют, возможна доставка по М и МО, в регионы.

Возможно приобретение гидрострелки из нержавеющей стали.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Устройство и применение гидроразделителя Север М5

Схема работы устройства «Север М5» в чем-то похожа на «Север М3», но есть также и конструктивные отличия.

Прибор «Север М5» рассчитан уже на 5 контуров, а не на 3. Изготавливается такое оборудование из очень прочного и устойчивого к высоким температурам, металла. Для предотвращения коррозии гидрострелку покрывают специальной краской, которая образует на покрытии агрегата защитный слой.

Преимущества применения гидрострелки «Север М5»:

Оптимизация функционирования обогревающей системы;
Предотвращение риска повреждения теплообменника;
Возможность регулирования, а также изменения режимов действующих насосов.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Обозначение	Расшифровка символа	Единица измерения
D	Диаметр корпуса гидрострелки	мм
d	Диаметр патрубка	мм
P	Максимальная мощность, которой обладает котел (паспортные данные котла)	кВт
G	Максимальный проток (пропускная способность, расход) через гидроразделитель за час	м3/час
π	Постоянное значение (3,14)
ω	Максимальная вертикальная скорость теплоносителя через разделитель (0,2)	м/сек
ΔT	Разница температур подачи — обратки (паспортные данные котла)	°C
C	Теплоемкость воды (относительная единица)	Вт/(кг°C)
V	Скорость теплоносителя через вторичные контуры	м/с
Q	Максимальный расход в контуре потребителя	м3/ч

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Универсальные гидравлические разделители (гидрострелки).


Гидравлический разделитель универсальный Север 60Для котельной до 50 КВт3 150 рублей. Подробнее:	Гидравлический разделитель коллекторного типа Север 60К2Для котельной до 50КВт3 540 рублей. Подробнее:	Гидравлический разделитель универсальный Север 80Для котельной до 70 КВт3 430 рублей. Подробнее:	Гидравлический разделитель коллекторного типа Север 80К2Для котельной до 70КВт3 900 рублей. Подробнее:

Гидравлический разделитель универсальный Север 100Для котельной до 110 КВт4 000 рублей. Подробнее:	Гидравлический разделитель универсальный Север 160Для котельной до 180 КВт16 600 рублей. Подробнее:	Гидравлический разделитель универсальный Север 160+Для котельной до 240 КВт18 000 рублей. Подробнее:	Гидравлический разделитель универсальный север 220Для котельной до 360 КВт21 320 рублей. Подробнее:
		.	.
Гидравлический разделитель универсальный Север 220 +Для котельной до 500 КВт25 500 рублей. Подробнее:	Гидравлический разделитель универсальный Север 320Для котельной до 1000 КВт48 230 рублей. Подробнее:	.	.

Гидравлические разделители (гидрострелки) совмешенные с коллектором.

Для каждого гидравлического разделителя подготовлено пять вариантов его применения в составе котельной. Нажимайте на изображение изделия и выбирайте Ваш вариант.


Разделитель с коллектором Север-Компакт.Мощность до 50 КВт. Для системы на 3 контура5 440 рублей. Подробнее:	Разделитель с коллектором Север-М3.Мощность до 70 КВт.Для системы на 3 контура6 870 рублей. Подробнее:	Разделитель с коллектором Север-М2+1.Мощность до 70 КВт.Для системы на 3 контура6 870 рублей. Подробнее:	Разделитель с коллектором Север-М4.Мощность до 70 КВтДля системы на 4 контура8 300 рублей. Подробнее:

Разделитель с коллектором Север М5Мощность до 70 КВтДля системы на 5 контуров9 440 рублей. Подробнее:	Разделитель с вертикальным коллектором Север-V3.Мощность до 70 КВт.Для системы на 3 контура8 500 рублей. Подробнее:	Разделитель с вертикальным коллектором Север-V4.Мощность до 70 КВт.Для системы на 4 контура9 720 рублей. Подробнее:	Разделитель с вертикальным коллектором Север-V5.Мощность до 70 КВт.Для системы на 5 контуров10 790 рублей. Подробнее:

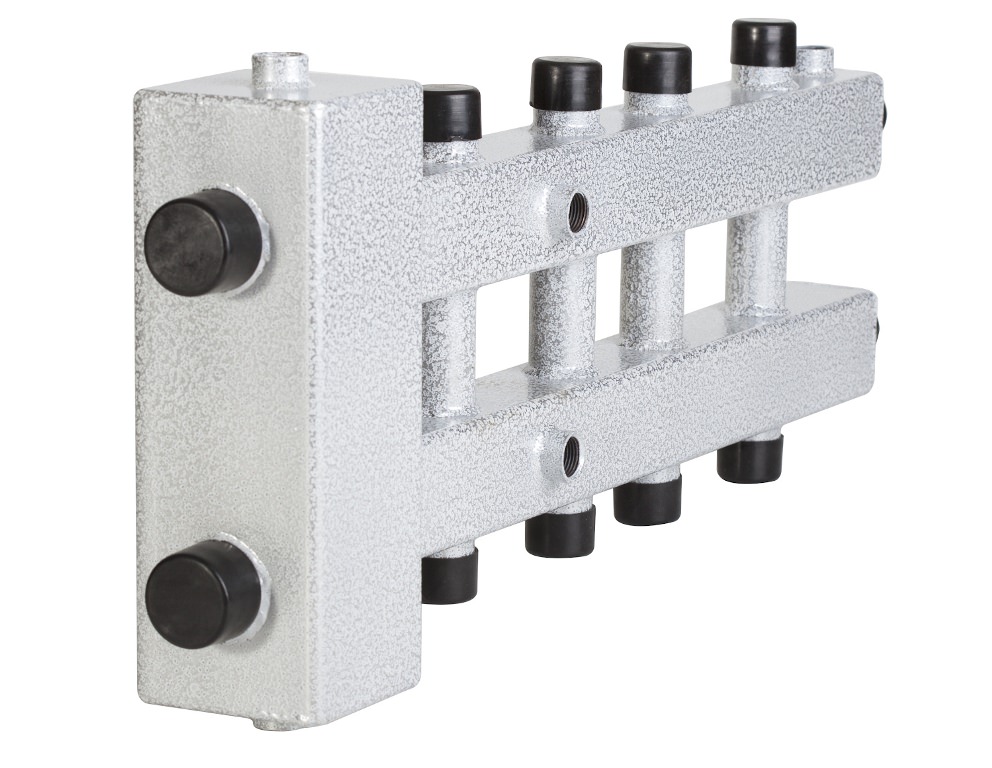

Схема работы и функции устройства Север М3

Гидроразделитель «Север М3» – это оборудование, предназначенное для функционирования трех контуров, сочетающее в себе функции коллектора и, непосредственно, гидрострелки.

Особенности устройства гидроразделителя «Север М3»:

Имеет один вход и несколько выходов;
Дает возможность регулировать контурную температуру отеплителя, разница может составлять до 45 градусов;
Входящие и выходящие потоки могут смешиваться друг с другом.

Во время установки агрегат можно разворачивать в любую плоскость: как вертикальную, так и горизонтальную. Разместить прибор можно хоть справа, хоть слева от котла.

Дополнительные возможности оборудования:

Отвод воздушных потоков из теплоносителя, благодаря чему снижается процесс окисления металла в деталях системы;
Одновременная работа двух или большего количества котлов, работающих на разном топливе;
Поддержание оптимального расхода топлива и контроль температуры на входе и выходе;
Подключение к системе котла из чугуна с природным газом;
Фильтрация различных твердых частиц накипи, что позволяет продлить срок эксплуатации деталей.

Устанавливать гидравлическую стрелку можно, если начальный перепад давления – больше 0,4 м.

Благодаря простому устройству и компактным размерам, «Север М3» не требует сложного монтажа и большого места для размещения.
