Гусеницы для мотоблока из подручных средств + видео

Из автомобильных покрышек

Это довольно простой способ, как сделать гусеницы на мотоблок своими руками. При этом такая деталь будет довольно надежной и практичной. Гусеница, изготовленная из автомобильной шины, изначально имеет замкнутый контур. Кроме того, в работе на агрегате, оснащенном таким приводом, не потребуются грунтозацепы. Недостатком можно выделить, разве что, небольшую ширину шины.

Прежде чем приступать к изготовлению, из покрышки, которая послужит материалом, нужно аккуратно извлечь дорожку с протектором. Вручную это делается остро заточенным ножом. Быстрее и легче можно справиться при помощи электрического лобзика и пилки (зубцы должны быть мелкими). Если протектор удаляется лобзиком, следует периодически смачивать его водой или мыльным раствором для снижения трения.

Сняв протектор, изучите «изнанку» покрышки. Если на ней есть дополнительные слои, их также нужно удалить.

Какие бывают?

Мотоблоки, оснащенные приставками гусеничного хода, можно с полной уверенностью назвать универсальной техникой. Они успешно используются не только для сельскохозяйственных работ в различных, даже самых тяжелых эксплуатационных условиях

Владельцы агрегатов акцентируют внимание на способности модернизированных блоков с легкостью преодолевать любые, в том числе заснеженные участки. Мотоблоки, оснащенные гусеничными платформами, могут круглый год использоваться для:

выполнения работ любой сложности на болотистых и труднодоступных участках;
расчистки территорий.
транспортировки грузов.

Помимо этого, такие агрегаты являются удобным средством передвижения для охотников и рыбаков. Именно сфера применения и поставленные перед техникой задачи определяют особенности приставок и модулей, которые оснащаются чаще всего резиновыми траками. Эти элементы модернизации техники имеют много модификаций, различающихся между собой:

формой (бывают прямоугольные осевые и треугольные шестеренчатые);
принципом установки;
используемыми материалами.

Составляющими осевых модулей являются следующие элементы:

основная платформа;
оси;
ролики (4 шт.);
шестерни (2 шт.);
гусеницы (2 шт.).

Анализируя виды дополнительного навесного оборудования, следует учитывать и способы монтажа. Так, прямоугольные модели крепятся посредством болтового соединения. Ролики, установленные в нижней части оси, отвечают за натяжение гусеничных цепей. А в движение платформу приводят две шестерни, расположенные по обеим сторонам. Приставка шестеренчатого типа с треугольным натяжением гусениц состоит из:

больших шестерен;
рамы, имеющей жесткую конструкцию;
роликов (8 шт.);
гусеничных лент.

Как сделать гусеницы для мотоблока своими руками?

Гусеничная приставка для мотоблока может быть изготовлена своими руками даже без опыта в данном вопросе

При выборе материала нужно брать во внимание уровень предстоящей нагрузки. Готовые гусеницы должны отличаться прочностью, максимальной лёгкостью, не портиться при эксплуатации, не перегружать мотор

Проектируя конструкцию, стоит позаботиться о креплении пары колёс равных габаритов. Каждая колёсная ось будет с зафиксированной лентой. Можно воспользоваться лентой транспортёра, покрышками из грузового автомобиля, ремнями и цепями.

Есть несколько способов изготовления гусеницы на мотоблок. Рассмотрев особенности каждого из них, можно подобрать максимально актуальный.

Схема изготовления гусеницы, используя зубчатую транспортерную ленту:

Леской с шилом или утолщённой иглой прошивается полоска по краю ленты для предотвращения растрепывания;
Втулочно-роликовая цепь монтируется внутри для хорошего сцепления с приводящими в движение элементами;
Прошитая лента сшивается в кольцо, плотно охватывающее колёса.

Это самый простой способ переделки агрегата, не требующий особых умений

Важно брать ленту не тоньше семи миллиметров, чтобы она не испортилась при эксплуатации. Универсальная гусеничная платформа может быть любого размера

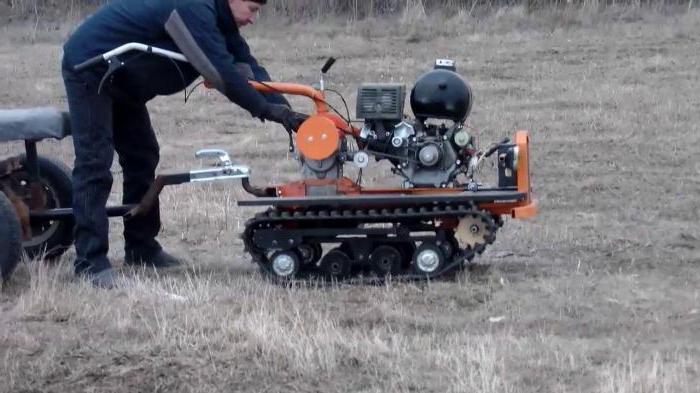

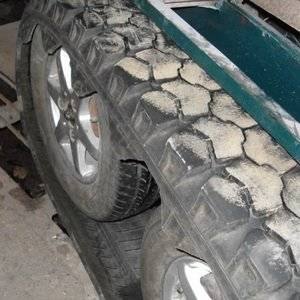

Для конструирования гусеничной приставки можно использовать покрышки грузовика с выраженными протекторами. Придётся воспользоваться острым ножом и электролобзиком

Важно, чтобы внутренний диаметр используемых покрышек совпал с охватом колёс. Если все материалы и инструменты готовы, приступают к изготовлению конструкции

Схема изготовления гусеницы с применением покрышек грузовика:

Электролобзиком срезаются края покрышки;
Внутри покрышки зачищается от различных выступов;
Готовые гусеницы сразу устанавливаются на покрышки колёс агрегата.

Гусеничная приставка к мотоблоку изготовляется из ремней и цепей по следующему принципу:

Втулочно-роликовая цепь заменяется двумя равными кусками обычной цепи. К ним прикрепляют части ремня с клиновидным профилем;
К ремню прикручивают болтами грунтозацепы из стали;
Гусеничное полотно соединяется, крайние звенья завариваются, чтобы конструкция была максимально упрочнённой.

Данная конструкция отличается своей универсальностью, потому подойдёт для многих моделей мотоблоков. Зачастую такой переделке подвергается техника марок Нева, Салют.

Грунтозацепы бывают не только из стали, но и деревянными, пластиковыми. Для этого используются деревянные бруски и пластиковые трубы. Выбор материала основывается на особенностях назначения мотоблока. Если нагрузка на агрегат небольшая, стоит остановиться на более лёгком материале. Так устройства из брусков или труб подходят для мотоблоков с моторами небольшой мощности. Если агрегат исполняет роль мини-трактора с мощным двигателем, то предпочтение стоит отдать стальным элементам.

Лучшие модели

На производстве гусеничных платформ специализируются как отечественные, так и зарубежные компании. Из первых можно выделить модели «Буран», «Рысь», «Муравей», «Крутец». К импортным модулям относится продукция бренда Talon. При этом на рынке представлены и универсальные модификации, и платформы, разрабатываемые под конкретные модели мотоблоков. К наиболее популярным на территории РФ относится сейчас продукция марки САМ. Данный производитель представляет на рынке несколько модельных серий приставок СП МБ. Стоит отметить, что эти платформы не являются универсальными и создаются под определенную технику.

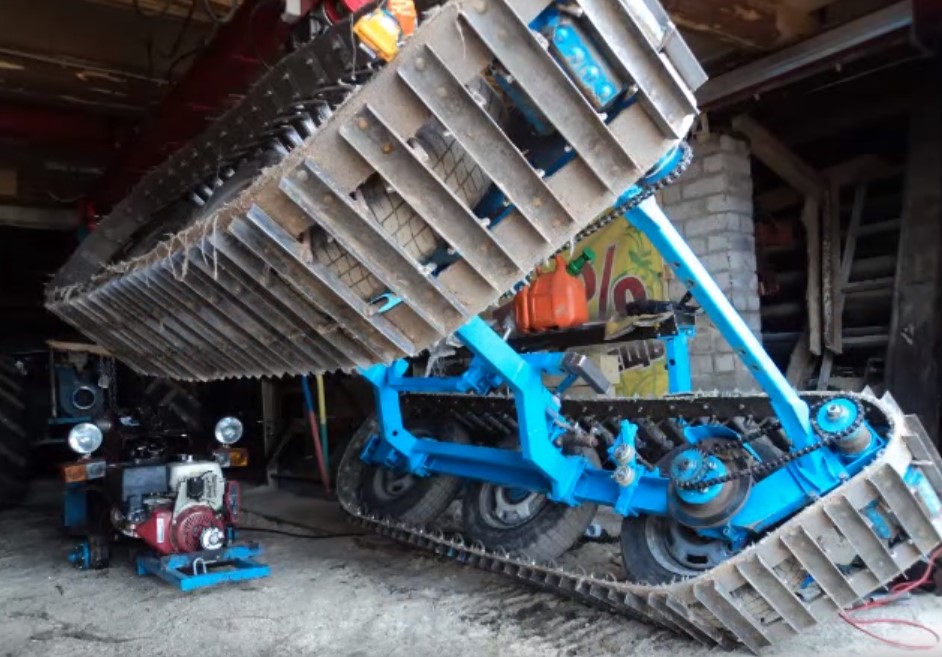

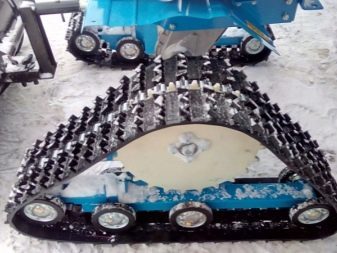

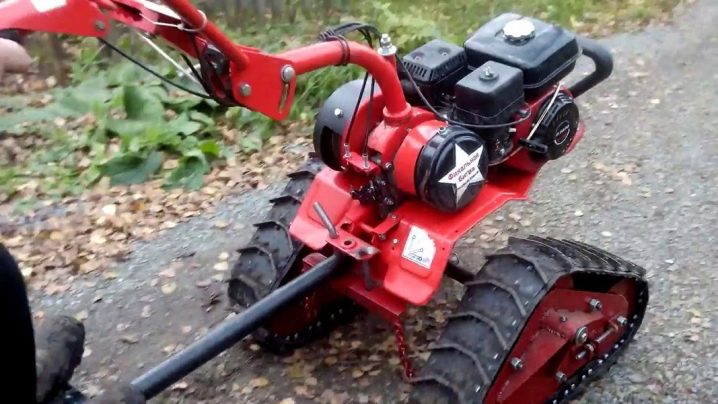

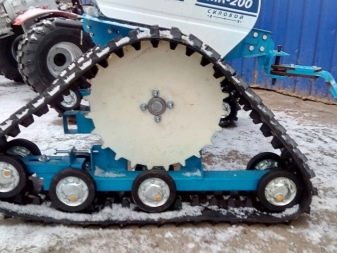

Отдельного внимания заслуживают треугольные модули. За счет технических характеристик сегодня растет спрос у отечественных аграриев и дачников на гусеничные платформы ГП-Н1. К главным достоинствам этих моделей относится увеличение продольной устойчивости в процессе использования пахарей. Речь идет о том, что треугольное расположение гусеничных цепей минимизирует риск подъема передней части при повышенных тяговых усилиях.

Как сделать гусеницы для мотоблока своими руками?

Существует несколько распространенных способов переделки колесного мотоблока в более проходимый гусеничный сельхозагрегат. Чтобы выбрать один из них, нужно предварительно изучить порядок действий при изготовлении и установке гусеничного привода.

Сборка гусениц из транспортерной ленты

Этот метод конструирования гусеничного привода считается одним из самых распространенных. Он заключается в использовании нескольких отрезков транспортерной ленты и цепи втулко-роликового типа. Главное преимущество этого способа заключается в его изначальной простоте при собственноручной сборке.

Создание гусениц для мотоблока должно производиться с использованием ленты достаточной толщины. Лучше всего выбирать 7-миллиметровый материал, который сможет прослужить достаточно долгое время.

Для изготовления гусениц из транспортерной ленты потребуется:

Прошить ленту по краям, используя для этого крепкую леску. Шаг должен составлять примерно 10 см. Чтобы соединить ленту в нужно кольцо, ее торцы можно прошить леской или использовать шарнирные соединения;
Выточить оси и прикрепить их к мотоблоку. Чтобы установить съемные детали, необходимо воспользоваться кронштейнами и дополнительными болтовыми соединениями. Несъемные оси фиксируются сплошным сварным швом;
Установить на прикрепленные оси дополнительные колеса, используя для их фиксации болты;
Надеть на колеса предварительно скрепленную транспортерную ленту.

https://youtube.com/watch?v=-caTFquYe3A

Этот метод переоборудования мотоблока подходит и в том случае, если изготовитель хочет собрать треугольный привод. Самым популярным из таких конструкций сегодня считается заводской гусеничный привод ГП-Н1. Он чаще всего устанавливается на модификации мотоблоков марки Нева и сельхозагрегаты других популярных брендов. Для его собственноручной сборки изготовителю потребуется по 2 дополнительных колеса с каждой стороны мотоблока. В результате сельхозагрегат будет укомплектован шестью колесами — по 3 с каждой его стороны. В конце на колеса останется надеть транспортерную ленту и начать эксплуатацию техники на участке.

Изготовление гусениц из резиновых шин

Этот способ выделяется повышенной надежностью. В результате переделки у конструктора получается универсальная сельхозмашина, которая сможет решать практически любые задачи без риска поломки ходовой части. Однако, чтобы достичь такого результата, нужно выбрать подходящие шины.

Лучше всего изначально взять покрышки от мотоблока или трактора – на них предусмотрен глубокий рисунок протектора, который исключит пробуксовку гусеничного механизма на гладкой ровной поверхности.

Чтобы собрать гусеницы из шин, изготовителю потребуется:

Вырезать из покрышек ровный длинный отрезок резины. Это можно сделать при помощи предварительно заточенного ножа для ремонта сапог, который потребуется регулярно смазывать мыльным раствором;
Срезать с покрышек боковины – для этого потребуется электрический лобзик с острыми мелкими зубцами;
Убрать лишние части резины внутри покрышек – это необходимо в случае, если шины слишком плотные и твердые.

После этого готовые куски покрышек потребуется установить на колеса мотоблока. Как и при изготовлении гусениц из транспортерной ленты, для установки резины от покрышек сельхозагрегат потребуется укомплектовать двумя дополнительными колесами – по одной с каждой из сторон.

Сборка гусениц из цепей и ремней

Мотоблок можно укомплектовать гусеницами, изготовленными из обычных ремней с профилем клиновидного типа. Для их фиксации друг к другу изготовителю потребуются грунтозацепы, которые крепятся к имеющимся ремням при помощи винтов и заклепок.

Еще один распространенный метод сборки гусениц для мотоблока – это использование цепей с одинаковым размером. Для конструирования привода потребуется взять 2 одинаковые цепи и разжать их последние звенья. После этого цепи потребуется соединить между собой в замкнутое кольцо. В конце звенья нужно заварить.

Между собой используемые цепи фиксируются грунтозацепами – их нужно заранее сделать из металлических пластин подходящей толщины. Чтобы закрепить грунтозацепы на цепях изготовителю потребуются болты.

Установка

Уникальность гусеничных приставок заключается в том, что их установка вместо базового, колесного привода в считаные минуты превращает обычный мотоблок в эффективный буксировщик, вездеход или же снегоход. Наиболее актуальна такая модернизация для техники, относящейся к категории малогабаритных сельскохозяйственных агрегатов, имеющих вал диаметром 30 мм. Гусеничный модуль можно приобрести уже готовым или же собрать самостоятельно. Для реализации второго варианта на просторах Всемирной паутины можно без труда найти чертежи и видео-инструкции по сборке и установке.

Качественные покупные и грамотно изготовленные своими руками приспособления характеризуются повышенной прочностью и долговечностью. Не стоит забывать о простоте монтажа, эксплуатации и ухода. Для установки покупной платформы любой конфигурации и сложности не потребуется специальных знаний и технических средств. Достаточно будет базовых навыков и минимального набора инструментов. Установка самодельных агрегатов имеет ряд нюансов. Следует учитывать, что слишком высокая платформа смещает центр тяжести всей машины, что само по себе негативно отражается на ее устойчивости. В итоге существенно повышается риск опрокидывания мотоблока на бездорожье и при выполнении маневров. Для повышения устойчивости в процессе установки гусениц требуется выше разместить дополнительную ось.

Помимо этого, необходимо учитывать ширину осей. Опытные владельцы советуют при необходимости увеличить колесную базу. Если отсутствует дифференциал, в качестве эффективной альтернативы можно задействовать поворотный удлинитель. Данное треугольное устройство позитивно отразится на маневренности гусеничного мотоблока

Выбирая, приобретая, изготавливая и устанавливая гусеничный привод, следует принимать во внимание, что такая модернизация не актуальна для моделей с воздушным охлаждением. Это объясняется избыточной нагрузкой на силовой агрегат

Из чего можно сделать?

Выбирая материал для гусениц, важно учитывать, что он не должен быть избыточно тяжелым. Так как сам мотоблок не обладает мощным двигателем, он банально не справится с увесистым материалом и, скорее всего, сломается

Гусеничный механизм, как правило, делается из мотошин, цепей, труб, ремней либо же транспортной ленты в комбинации с втулко-роликовой цепочкой.

Большинство мастеров создают гусеницы из автопокрышек – эти детали легко преобразовываются в требуемую конструкцию. Выбирать необходимо покрышки больших грузовых машин, учитывая имеющийся рисунок протектора и форму, ведь правильный рисунок улучшит сцепление с поверхностью. Лучше, если это будут запчасти, ранее принадлежавшие тракторам или иным крупногабаритным моделям.

Правильно подобранный протектор сможет хорошо контактировать и с мокрой землей, и с покрытой льдом, и с заснеженной поверхностью. Помимо материалов для гусениц, для конструирования полноценного устройства потребуется мотоблок с КПП, а также пара дополнительных колес. При необходимости к мотоблоку прикрепляется дополнительная телега и, по желанию, даже на полозьях, чтобы транспортировать грузы по глубокому снегу.

Список необходимых материалов

Чтобы превратить колёсные мотоблоки в гусеничные, потребуется мощный мотор. У него должна присутствовать осевая блокировка. Мощность имеет значение потому, что мотобол планируется использовать на сложной поверхности. Без дополнительных технических параметров добиться хорошей проходимости не получится. Основные материалы, которые потребуются для таких работ:

мотоблок с КПП, оснащенный четырехтактным двигателем и функцией блокировки осей;
несколько дополнительных колёс, позволяющих натягивать на них гусеницу;
непосредственно гусеницы, сделанные из подручных средств.

Если добавить сюда грузовую платформу, удаётся обустраивать полноценный мини-трактор. Добавочная платформа на полозьях обеспечивает возможность применения устройства в роли вездехода по снегу.

Способ изготовления гусеницы из ремней и цепей

Рассмотрим способ изготовления изделия из ремней и цепей. Из стандартных ремней с клиновидным профилем также можно сделать гусеницы. Соединяют их, используя грунтозацепы, которые крепят к ремням с помощью винтов и заклепок.

При изготовлении гусеницы из цепей у них должен быть одинаковый размер. Цепи разжимаются, замыкаются в кольцо и свариваются. Из стальных пластин можно изготовить грунтозацепы, которыми при помощи болтов скрепляют цепи.

У них диаметр окружности равен 30 мм. Для тяжелых мотоблоков, таких как «МТЗ» или «Агро», эти гусеницы не подходят.

Мотоблок «Нева» с гусеничной приставкой имеет хорошую проходимость. С ним невозможно застрять в условиях грязи, снега и песка. Он очень популярен в России, так как предназначен для обработки небольших территорий.

Готовые гусеницы к мотоблокам очень легко устанавливаются. Они служат как навесное оборудование.

Правила эксплуатации

Грамотное использование любого устройства является залогом его долговечности и сохранения высокого уровня технических показателей. Естественно, гусеничный мотоблок не является исключением, поэтому владельцы подобной техники должны учитывать некоторые важные моменты.

Оптимальная скорость находится в диапазоне 18-20 км/ч.
Необходимо учитывать грузоподъемность платформы. В соответствии с актуальной статистикой, наибольшим спросом пользуются 200-килограммовые модели.
Максимально допустимая высота снежного слоя, ограничиваемая расположением силовой установки, – тоже важный показатель. Современные модификации модулей позволяют гусеничным мотоблокам передвигаться по снегу глубиной до 50 см.
Предельная глубина жидкой грязи составляет 45-50 см. Как и в предыдущем случае, определяющим фактором является высота расположения двигателя.

Максимально продлить жизнь гусеничному узлу и мотоблоку в целом позволит соблюдение нескольких простых правил эксплуатации техники. Перед каждой поездкой и после ее завершения настоятельно рекомендуется:

осуществлять тщательный осмотр гусеничных цепей и других элементов модуля;
контролировать степень натяжения;
проверять качество крепления всех деталей;
уделять большое внимание состоянию траков.

Преимущества и недостатки

По многим параметрам гусеничный ход выгодно отличается от колесного варианта. С учетом того, что владельцы хозяйств стараются максимально задействовать мотоблоки для выполнения широкого перечня задач, приобретение или изготовление гусениц будет рациональным решением. Естественно, как и любая другая техника, эти машины имеют свои неоспоримые преимущества и не менее значимые недостатки. Что касается достоинств, здесь можно выделить несколько моментов.

За счет эффективного распределения нагрузки максимально уменьшается давление на опорную поверхность.
Благодаря этим элементам повышается проходимость устройства.
Гусеничный ход отличается высокой маневренностью.
Уход за модулем не требует от владельца специальных знаний и навыков. В процессе эксплуатации требуется лишь следить за состоянием трущихся частей, которые необходимо периодически смазывать, а также контролировать натяжение гусеничных цепей и их монолитность.
Самостоятельная постройка гусеничного хода позволяет существенно сократить финансовые затраты.

Базовая модель мотоблока и возможные модификации

Поскольку мотоблок является разновидностью малогабаритного трактора, то его работа производится за счет тягового усилия, создаваемого колесной ходовой частью. На основе этой конструкции создаются разные модификации, увеличивающие функциональность техники. Самые распространенные улучшения:

самодельное навесное оборудование;
замена двигателя на более мощный;
установка гусениц на колеса мотоблока.

Каждая доработка, так или иначе, улучшает мотоблок. Их объединяет общее свойство: все это можно сделать своими руками. Давайте выясним, как и зачем это сделать в случае с установкой гусениц.

Приставки марки «САМ»: достоинства и недостатки

Этот отечественный производитель поставляет на рынок гусеничные приводы практически для всех имеющихся сегодня на рынке российских и белорусских мотоблоков. Наибольшей популярностью у нас в стране пользуются приставки «САМ»:

СП МБ-1 для мотоблоков «Ока» и его аналогов («Луч», «Каскад», «Форза»);
СП МБ-2, 23 и 3 для моделей «Нева» разных серий;
СП МБ-С для мотоблоков «Салют», «Агат».

Все поставляемые в специализированные магазины гусеничные приводы «САМ» СП МБ отзывы от фермеров и дачников заслужили очень даже неплохие. К их безусловным плюсам потребители относят высокую степень надежности, удобство в использовании и долгий срок службы. Единственным недостатком этих приставок, впрочем, как и любых других на современном рынке, фермеры считают их довольно-таки высокую стоимость.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть — какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

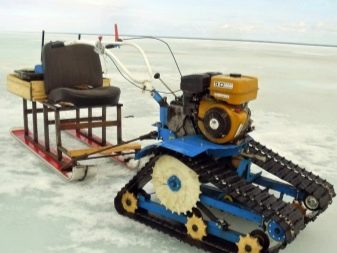

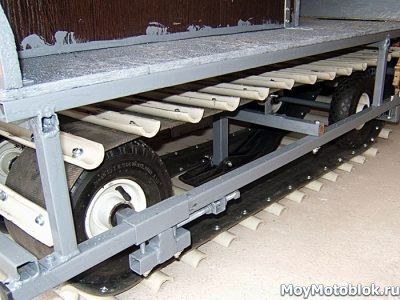

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на самодельном снегоходе прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Гусеничный модуль на мотоблок

Крайне полезна в хозяйстве такая деталь, как гусеничный модуль. Он представляет собой приставку, установка которой на агрегат вместо базовых колес за несколько минут превращает технику в мотобуксировщик, вездеход или снегоход. Особенно имеет смысл иметь такую деталь тем, у кого уже есть малый сельскохозяйственный агрегат или даже культиватор с диаметром вала в 30 мм.

Изготовить модуль также можно своими руками. Однако, прежде чем приступать, желательно позаботиться о чертеже.

Это интересно: трактор из мотоблока МТЗ.

Отечественный производитель «Крутец» производит гусеничные ленты, с использованием которых можно изготовить модуль к мотоблоку любой мощности и любого бренда. Эти ленты отличаются рамой высокой прочности и прекрасно подходят для эксплуатации в любых погодных условиях в любое время года. Установить приставку на агрегат можно, используя ключи.

Если используется самодельная гусеница, очень важно учитывать, что чем она выше, тем выше располагается центр тяжести всего устройства. Таким образом, слишком высокие гусеницы снижают устойчивость мотоблока, который может опрокинуться на неровной поверхности или при вхождении в поворот

Чтобы повысить устойчивость, следует разместить выше дополнительную ось. Учитывать нужно и ширину оси — при узкой колесной базе имеет смысл ее расширить. Также при отсутствии дифференциала можно задействовать поворотный удлинитель треугольной формы, это позволит сделать агрегат более маневренным.

Из ремней и цепей

По принципу гусениц из транспортерной ленты изготавливают гусеничную приставку к мотоблоку из ремней и цепей. Вместо втулочно-роликовой цепи используется два одинаковых отрезка обычной цепи, к которым крепятся отрезки ремня с клиновидным профилем. К отрезкам ремня с помощью болтов крепятся стальные грунтозацепы. Крайние звенья цепи после соединения гусеничного полотна нужно заварить сваркой для прочности конструкции. Такая конструкция универсальна, подходит многим маркам мотоблоков, наиболее часто на снегоходы и вездеходы переделывают агрегаты марок «Нева», «Салют».
Грунтозацепы могут быть не только стальные, они могут быть сделаны из деревянных брусков, из разрезанных пластиковых труб – выбор материала зависит от предназначения вездехода на гусеничном ходу. Если не предусматривается большая нагрузка, лучше выбрать более легкий материал. Деревянные или траки из пластиковых труб отлично подойдут для самодельного снегохода с двигателем небольшой мощности, но если вы собираетесь использовать его как мини-трактор, то предпочтительнее будут стальные элементы и мотоблок с мощным мотором.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.
