Снегоуборщик для мотоблока нева

Разновидности

Одним из вариантов прицепного оснащения к данной мототехнике являются снегоочистители. Производителем разработаны несколько модификаций снегоотбрасывателей. Все образцы приспособлений для уборки снежных масс для мотоблока «Нева» – это шнековые конструкции с выбросом снежных масс сбоку (боковой выброс). Самыми популярными типами данной прицепной оснастки считаются несколько модификаций.

«МБ2»

Множество людей полагают, что так именуются снегоотбрасыватели. На самом деле «МБ2» – это марка мотоблока. Снегоочиститель применяется в качестве насадки. «МБ2» идет для иной мототехники «Нева». Структура компактной насадки элементарна. В теле железного корпуса заключен винтовой конвейер. В роли ножей применяются приваренные спиральные полосы. Выброс снежной массы вбок осуществляется посредством рукава (снегоотвода). Размах захвата слоя снега равняется 70 сантиметрам толщиной 20 сантиметров. Дистанция выброса составляет 8 метров. Вес приспособления не больше 55 килограммов.

«СМ-0,6»

Различается от «МБ2» устройством шнекового конвейера. Тут он выполнен в виде комплекта лопастей, похожих на собранные в груду колеса вентилятора. Зубчатый винтовой конвейер без особых усилий управляется с жестким снежным покровом, а также коркой наледи. По размерам данный агрегат более малогабаритен, чем марка «МБ2», но продуктивность его от этого не стала меньше.

Выброс снежной массы также производится посредством снегоотвода вбок на дистанцию до 5 метров. Размах захвата слоя снега равняется 56 сантиметрам, а предельная его толщина – 17 сантиметров. Масса приспособления самое большее 55 килограммов. При работе со снегоотбрасывателем агрегат «Нева» передвигается со скоростью 2-4 км/ч.

«СМБ-1» и «СМБ-1М»

Данные снегоочистительные навесы отличаются структурой рабочего устройства. Марка «СМБ-1» оборудована шнековым конвейером со спиральной полосой. Размах захвата равняется 70 сантиметрам, высота снежного покрова – 20 сантиметров. Выброс снежной массы через снегоотвод производится на дистанцию 5 метров. Вес приспособления – 60 килограммов.

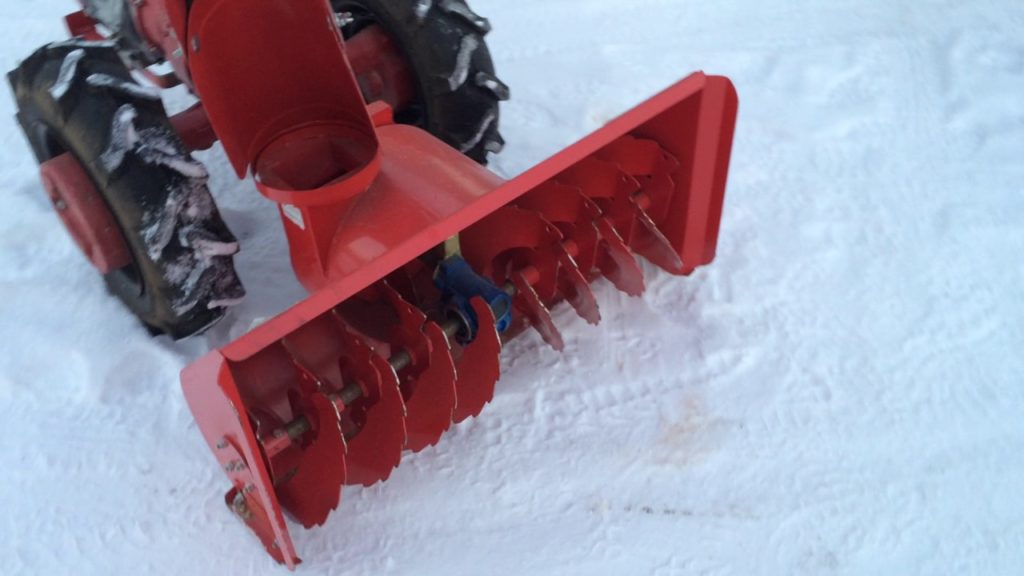

Насадка «СМБ-1М» оборудована зубчатым винтовым конвейером. Размах захвата равняется 66 сантиметрам, а высота – 25 сантиметрам. Выброс снежной массы посредством рукава также производится на дистанцию 5 метров. Вес оснащения – 42 килограмма.

Снегоуборщик для мотоблока своими руками Нева, пожалуй, один из самых популярных вариантов сегодня. Такая конструкция будет достаточно легкой в сборке, а главное – очень эффективной в работе. Достаточно лишь выбрать и установить на мотоблок Нева снегоуборочную насадку.

Снегоуборочную насадку на мотоблок Нева можно изготовить самостоятельно или приобрести уже готовую

Однако, именно цена снегоуборочной насадки на мотоблок Нева часто становится камнем преткновения. В зависимости от модели, её стоимость может составлять от 16 000 рублей. По этой причине достаточно распространенное явление – самодельные модели. Рассмотрим три самых популярных варианта:

бульдозерная насадка для снегоуборщика на мотоблоке Нева. Цена такого варианта в готовом виде будет достаточно высока, в то время как сделать всё своими руками достаточно просто, да и результат ничем не будет уступать заводскому устройству. Используя специальный адаптер, к мотоблоку прикрепляется насадка как у бульдозера. В этом случае для разбивания снежного покрова используют металлический лист с заостренным окончанием, который еще называют ножом. Снежный покров буквально срезается устройством, после чего просто отводится в сторону;Полезный совет! Для того чтобы обеспечить долгую и бесперебойную работу такого устройства, для изготовления всех креплений и деталей лучше использовать стальные элементы.

Самый простой вариант — использование отвала на мотоблок для очистки снега

второй вариант сложнее в реализации, и для него потребуются чертежи. Однако, если подобрать подходящую схему, и иметь в своем распоряжении сварочный аппарат, то можно сделать очень удобную и производительную снегоуборочную машину. Принцип работы такого снегоуборщика для мотоблока Нева своими руками следующий: как и в готовой роторной насадке, есть короб, шнек и труба, отвечающая за выброс снега. Такая двухступенчатая система позволяет обеспечить максимальную эффективность работы устройства, но ее изготовление потребует немного больше времени и усилий;
третий вариант – вентиляторный снегоотбрасыватель. Механизм такого устройства схож с принципом работы обычного вентилятора. Специальные лопасти подгребают снег, который тут же отбрасывается на определенное расстояние через трубу. Несмотря на кажущуюся простоту, этот вариант достаточно сложный для самостоятельной реализации и требует определенных навыков. Но если у вас есть достаточное количество свободного времени и желание – то вполне можно отдать предпочтение и этому способу.

Чертеж снегоуборщика для мотоблока Нева

Что лучше, купить снегоуборщик для мотоблока Нева или изготовить его самостоятельно?

Однозначно дать ответ на вопрос что лучше, приобрести готовый снегоуборщик или изготовить свой собственный – сложно. С одной стороны, приобретение заводской модели обходится не дешево, и часто не по карману простому пользователю. Но с другой, изготовить подобное устройство не всегда просто для тех, кто ранее не сталкивался с подобной задачей. Это требует определенных навыков и усилий. Так что перед тем как принять решение в пользу того или иного варианта, лучше здраво оценить свои возможности.

Такое устройство как навесной снегоуборщик для мотоблока Нева требует ухода. В противном случае, его эксплуатационный срок будет краток вне зависимости от того, купили вы его или сделали сами. В первую очередь, проводите регулярный техосмотр всех креплений, и при необходимости подтягивайте их. Кроме того, не помешает регулярно проверять состояние болтов и ремней, чтобы избежать поломки в процессе работы.

Готовый навесной снегоуборщик для мотоблока Нева

Полезные рекомендации и предостережения

Работа со снегоотбрасывателем довольно несложная, если внимательно проштудировать руководство, где отражены базовые аспекты, потенциальные неисправности и способы их ликвидации. Функционируют они на маленьких скоростях, что дает возможность свободно направлять приспособление по требуемой линии движения.

Изготовитель рекомендует не оставлять без внимания ряд полезных советов.

Каждые 5 часов работы должна проводиться регулировка натяжки цепи. Для этого глушим мотор и выполняем натяжение регулирующим болтом, имеющимся в комплектации.
После приобретения нового снегоочистителя необходимо осуществить подготовительную ревизию. Для этого запускаем агрегат на 30 минут и пытаемся чистить снег.
По истечении данного времени необходимо заглушить мотор, проверив все элементы крепежа на надежность. При потребности закручиваем либо затягиваем слабо соединенные компоненты.
При больших минусовых температурах (меньше -20°C) нужно применять синтетическое масло для заливки в бачок с топливом.

Следование данным правилам может увеличить срок эксплуатации вашего приспособления на многие годы, при этом не утрачивая надлежащего качества работы. При этом очищать можно не только накануне выпавшие осадки, но и укатанные корки покрова. Тем не менее для подобных целей необходимо выбирать механизмы, обладающие очень мощным шнековым конвейером.

Ежегодно мы получаем доказательства, что без использования современных технологических разработок очень непросто обходиться, в особенности в условиях села. Это же можно сказать и о снегоотбрасывателях, являющихся истинными помощниками для каждого владельца, перед которым из года в год возникает вопрос чистки снежных масс.

Обзор снегоуборщика для мотоблока «Нева» смотрите в видео ниже.

Нюансы использования

Вследствие того, что мотоблок МТЗ планируется использовать в зимнее время, когда температура воздуха бывает значительно ниже 0, то следует уделить время прогреву агрегата. Прогревайте в течении 10 минут.

Приступив к работе, внимательно следите, чтобы никто не стоял на пути перемещения мотоблока, так как это может быть опасно. Также это правило относится и к выбросу снега. В стороне также не должно никого находиться. Сила выброса настолько мощная, что желательно не направлять снегоотвод в сторону окон, потому как стекла могут не выдержать.

Чтобы не повредить внутреннюю конструкцию снегоочистителя, желательно очистить территорию от камней, ледяных глыб и прочего мусора.

Крепление ковша к мотоблоку

Как правило, на всех мотокультиваторах имеется штатный кронштейн для крепления навесного оборудования. Он вполне подойдет для присоединения фронтального отвала. При необходимости делается переходник, чтобы обеспечить возможность поворота ковша вправо или влево.

Крепление изготавливается таким способом:

С тыльной части ковша приваривается профильная труба. Для обеспечения прочности фиксации целесообразно дублировать сварочный шов несколькими болтами.
Выпиливается полукруг диаметром 20-25 см из листового металла толщиной 10 мм. Заготовка приваривается к профильной трубе. В ней по краю с интервалом 20 мм делаются отверстия для выставления угла ковша.
Из трубы квадратного сечения изготавливается держатель в форме буквы «Г». Короткая сторона держателя закрепляется на поворотном секторе, второй конец жестко фиксируется на кронштейне мотоблока. Для регулировки высоты ножа используются болты, вкрученные в переходник.

Более простым способом соединения является система проушин и зажимов, изготовленных из толстой листовой стали.

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
профильная труба понадобится для изготовления кронштейнов;
корпуса подшипников и сами подшипники для установки вала;
труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
шкивы, звездочки и другие элементы трансмиссии;
метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.

Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Рубрика: Навесное оборудование

Роторный снегоуборщик для мотоблока своими руками: чертежи и фото примеров

Имея в наличии рабочий мотоблок и чертежи, роторный снегоуборщик для мотоблока своими руками – задача вполне посильная. Используя схемы сборки, вы можете изготовить недостающие элементы прибора и использовать устройство по назначению

При этом, подбирая чертеж для работы, обращайте внимание на указанные параметры изделия. Взяв в руки чертеж, вы увидите, что в обязательном порядке на нем изображены все необходимые детали с указаниями их размеров в миллиметрах

Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру).

Основная часть любого снегоуборщика – шнек. Для его изготовления используем трубу и полудиски, выполненные из листовой стали толщиной 2 мм. Диски навариваются на трубу, образуя двухстороннюю спираль в правой и левой частях

Для того чтобы конструкция получилась прочной, местам сварки нужно уделить особое внимание

Шнек для роторной снегоуборочной насадки изготовленный вручную

Следующий этап – обеспечить подвижность шнека. Для этого используют шарикоподшипники 203. Воспользовавшись болтами и гайками, их корпуса нужно прикрепить к боковым частям снегоуборщика. Таким образом шнек будет вращаться и подавать снег, который подрезает, на ротор.

В качестве основы под ротор вполне подойдет котел из алюминия, объемом в 20 л. Используя четырехмиллиметровые заклепки, он крепится к передней стенке корпуса. Так, попадая в барабан, снег будет выбрасываться лопатками на расстояние в несколько метров (обычно от 3 до 5 м).

Также стоит обратить внимание на организацию крутящего момента, который передается к снегоуборщику от мотоблока. Он передается непосредственно от самого двигателя мотоблока к его валу, который уже соединен с валом самого снегоуборщика

Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф.

Схема приводного вала. 1 — ведущая звездочка; 2,4 — корпуса подшипников скольжения; 3 — вал; 5 — приводная звездочка; 6,9 — призматические шпонки; 7 — масленка; 8 — подшипниковая втулка; 10— фиксатор

Сам корпус снегоуборщика легко изготовить по схеме, используя стальные листы, толщиной 2 мм. Для скрепления отлично подойдут заклепки по 4 мм в диаметре, а также винты М4.

Роторный снегоуборщик для мотоблока своими руками: чертежи

Сделать снегоуборочный аппарат для мотоблока куда легче, чем полностью самостоятельно делать весь снегоуборщик как как отдельную машину. Хотя бы потому что оборудование для мотоблока работает за счет движка этого самого мотоблока, который у вас уже есть в наличии. Чертежи снегоуборщика для мотоблока нужны нам для облегчения наших усилий при создании снегоуборочного навесного оборудования своими руками. Как правило, указываются все детали, нужные нам для работы, длина и высота изделия, все в миллиметрах. Вы сможете без труда сами сделать себе снегоочиститель для мотоблока, если у вас в мастерской есть токарный станок ТВ-6 или возможность заказать детали у токаря, листовая сталь и сварочный аппарат. Самая главная часть снегоуборщика — это шнек. Изготавливая его, берем за основу трубу с двумя цапфами с двух сторон и навариваем на эту трубу восемь полудисков из двухмиллиметровой листовой стали. Они создают двухстороннюю спираль справа и слева.

Места скрепления полудисков для снегоуборщика также тщательно провариваем для усиления прочности.

Вы также можете сварить каждую такую «спираль» из двух , нарезанных вами с одной стороны, а после этого разверните их и скрепите в одну. Еси не хотите разбираться с изготовлением шнека, используйте уже готовый при наличии оставшегося от старой сельхозтехники.

Для вращения шнека используются шарикоподшипники № 203. Корпуса-стаканы изготавливают из алюминия АМгб или АМг3 и крепят к боковинам снегоуборщика при помощи болтов Мб и затягиваем болты гайками. Подрезаемый снег подается на ротор.

Ротор крутится в барабане, который вы сможете сделать из алюминиевого котла на 20 л. Он соединяется с передней стеной корпуса при помощи заклепок 4мм в диаметре. Снег, попадая в благодаря аппарату в барабан, выбрасывается лопатками наружу на расстояние от 3-5 метров (но это также зависит от ветра и того, насколько качественным вы сделаете свой снегоуборщик).

Нам нужно организовать крутящий момент, который передавался бы от мотоблока к снегоуборщику. Крутящий момент передаётся от двигателя мотоблока к валу мотоблока, который в свою очередь соединяется с валом снегоуборщика при помощи клиноременной связи. Выберете ремень А-100 и подходящий ему шкиф.

Корпус снегоуборщика сделайте из листов двух миллиметровой стали, их углы должны быть 20Х20 мм . Скрепите их заклепками (каждая по 4 мм в диаметре) и винтами М4. Смастерите внизу конструкции лыжи, чтобы контролировать высоту очистки снега.

Чертежи самодельного роторного снегоуборщика

Данные схемы подходят в основном как базовые для изготовления как отдельного снегоуборщика, так и снегоуборочного оборудования для мотоблока:

1- боковой корпус; 2 — болт Мб и гайка (12 штук); 3 — вал шнека (стальная бесшовная труба); 4 — подшипник; 5 — корпус-стакан; 6 — крышка; 7 — звездочка от детского велосипеда с шагом 12,7 мм; 8 — болт с гайкой; 9 — силовая часть вала; 10 — кольцо; 11 — стопорное кольцо; 12 — полудиск шнека (8 шт.)

1 — лопасть; 2 — диск ротора; 3 — ребро жесткости; 4 — втулка с болтами М4 и стопорными гайками; 5 — стакан; 6 — подшипник (2 шт.) №206); 7 — крышка; 8 — сдвоенный шкиф; 9 — вал ротора; 10 — болт с гайкой (2 шт.); 11 — кольцо; 12 — Мб винты со скрытой головкой; 13 — барабан, сделанный из алюминиевого котла.

1 — боковина; 2 — крышка; 3 — патрубок коробчатый; 4 — рама электродвигателя (данная информация нужна тем, кто делает полностью отдельный снегоуборщик, не оборудование для мотоблока); 5 — барабан; 6 -кронштейн; 7- передняя стенка; 8 — совок; 9 — лыжи; 10 — рама редуктора (для самостоятельных машин — снегоуборщиков).

Навесной шнековый снегоуборщик для мотоблока: лучшее решение на зиму

Навесной шнековый снегоуборщик — популярный вариант для тех, кому необходимо навести порядок на своей даче зимой при наличии мотоблока. Такой агрегат ставят на мотоблок Garden Scout GS 12 DE, GS 101 (D,DE), GS 81(D, DE).

Шнековые навесные снегоуборщики крепят на тяжелые дизельные ременные мотоблоки с водяной системой охлаждения. Его мощности хватает на удаление влажного, затвердевшего снега.

Владелец такого навеса на мотоблок может устанавливать направление отбрасывания снега вертикально и горизонтально.

Об установке: от вас потребуется снять с переднего шкифа мотоблока ходовой ремень, или купить отдельный клиноременный шкиф движка на три ручья.

Как использовать мотоблок с навесным снегоочистителем?

Независимо от того, используете ли вы снегоочиститель или навесное оборудование такого рода на мотоблоке, в любом случае важно правильно устанавливать скорость движения. Собственно, специальная ручная техника для расчистки заносов зачастую имеет только один скоростной режим, адаптированный под частоту вращения шнека

Такое решение обеспечивает максимальную эффективность, поскольку в ковш попадает строго определенное количество снежной массы.

Мотоблок с навесным снегоочистителем

Если же техника снабжена коробкой передач, оптимальный выбор – 4 км/ч, максимум – 7 для некоторых мощных моделей. Главное, чтобы не забивалось жерло приемника, где находится ротор или вентилятор для выброса снега

Определившись со скоростью, нужно также принять во внимание толщину снежного покрова. Как правило, в технических характеристиках любой снегоочистительной машины упоминается, на какую толщину заноса рассчитан ковш

В частности, мотоблоки Агро комплектуются такими навесами и снабжены подробными инструкциями.

Если оборудование импортное (особенно – китайское), то лучше брать за основу 100 миллиметров. Именно таким бывает слой свежевыпавшего снега на дорожках. Однако бывает, что осадки зимой очень обильные, и в этом случае за ночь могут образоваться сугробы. Следует помнить, что редко какой ковш рассчитан на занос высотой более 200 миллиметров.

Как сделать снегоочиститель своими руками для мотоблока

Для этого нам понадобится двигатель, скажем от мотоблока. Ну, согласитесь, не у всех есть лишних пару десятков тысяч рублей для приобретения техники, которой случится воспользоваться раз 5-10, а возможно даже меньше. Мощность двигателя нашего снегоочистителя описана ниже – это – 6,5 л/с (4,8 кВт), однако ее иногда не достаточно. Но есть похожая конструкция у фирменной модели мощность, которой составляет – 3 л/с (2,2 кВт), это из-за меньшей нагрузки на шнек.
Если вы планируете, использование электродвигателя с воздушным охлаждением, то вам стоит предусмотреть обязательную защиту от снега (воздухозаборник), так как во время работы, в воздухе снега будет достаточно.

Захват в ширине у нашей конструкции – 50 см, этого вполне достаточно для чистки дорожек садовых и поэтому использование нашего снегоочистителя будет простым. Если габаритная ширина снегоочистительной машины будет до 65 см, то его можно легко убирать в гараж или же в сарай прям через дверь, не открывая при этом ворот.

Конструкцию снегоуборщика

Рассмотрим подробней конструкцию снегоуборщика:

корпус шнека делаем из кровельного железа,
боковушки – из фанеры толщиной 10 мм,
рама – из уголка 50*50мм металлического,
ручка-держатель – из трубы ½ дюйма,
вал шнека – из трубы ¾ дюйма,

в середине этой трубы делается сквозной пропил, в который необходимо вставить металлическую пластину (лопатку) размером – 120*270 мм. Когда будет вращаться вал, то лопатка откидывает снег. Резиновые кольца – их четыре штуки, они прикрепляются к специальным пластинам.

Если диаметр внутренний меньше чем внешний у трубы, то подшипники надеваем прямо на трубу, ее можно немного обточить. На нижнем чертеже мы видим, как это сделан на токарном станке.

Чтобы изготовить шнек, берем транспортерную ленту 1,5 длиной и 10 мм толщиной, вырезаем из нее 4 кольца, (диаметр 28 см). Это возможно сделать с помощью двух шурупов, которые ввернуты в доску, вращаем ее по кругу или же используем электролобзик.

В самоцентрирующихся подшипниках закрытых вращается шнек. Очень важный момент, чтобы в подшипники не попадал снег, они обязательно должны быть закрытыми.

Привод шнека воспроизводится цепью или с помощью ремня, если вы используете двигатель от мотоблока, то на них установлен шкив. Так же все необходимые вам шкивы, подшипники, ремни можно приобретать в любом автомагазине. На холостом ходу частота вращения шнека примерно – 800 об/мин.

При использование самодельного снегоочистителя иногда в шнек попадает лед, то на этот случай необходимо сделать страховочный штифт, который в момент клина шнека срезается.

Если вы используете ременную передачу, из-за проскальзывания ремня она сыграет роль предохранителя.

Ширина корпуса – больше шнека на 2 см, это для того чтобы зазор между шнеком и корпусом был небольшим, чтобы шнек не задевал за корпус.
Крепеж к мотоблоку сделан быстросъемным, это сделано для удобства, чтобы можно было за считанные минуты переставить его со снегоочистителя на любую другую технику без использования инструментов. Когда снегоуборщик снят с мотблока то гораздо проще очищать от снега, убирать его в гараж.

Лыжи – их основание – это деревянные бруски. К ним прикрепляются пластиковые накладки, в их качестве приспособленные короба от электропроводки.

Пластмассовая канализационная труба диаметром 160 мм – это основная деталь поворотного углубления для отбрасывания снега. К этой трубе крепится желоб, который отбрасывает снег, а труба одевается на точно такую же трубу, которая закреплена на корпусе шнека. Желоб должен быть большего диаметра, чем ширина лопатки шнека, с помощью нее происходит выброс снега.

Из металлических уголков размером 50х50мм – изготовлена рама самодельной снегоочистительной машины. Уголки 25х25 приваренные к поперечным уголкам, к ним прикрепляется платформа двигателя, которая быстро снимается. Болтами М 8, на продольных уголках нашей рамы закрепляются поперечные уголки и ручка.

Как сделать отвал для мотоблока своими руками?

Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.
После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
1 металлическая стойка – для этого подойдет стальная труба;
4 ребра жесткости, толщиной около 4 мм;
полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
2 проушины для крепления тяги отвала;
набор шайб и гаек;
квадратная труба, сечением 4×4 см и длиной 1 м;
комплект сверл, диаметром 5–6 и 8–9 мм;
плоский кусок резины;
2 штанги, длиной 52 см каждая;
1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
аппарат для сварки;
болгарка с дисками для резки стали;
перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

1. В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

размеры – 600х640х820 мм;
ширина захвата поверхности – 500 мм;
максимальный слой снега, который может быть захвачен – 17 см;
частота вращения шнека – от 1900 до 2100 об/мин;
вес – 60 кг.

Принцип работы:

действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
затем происходит отбрасывание снега в сторону.

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

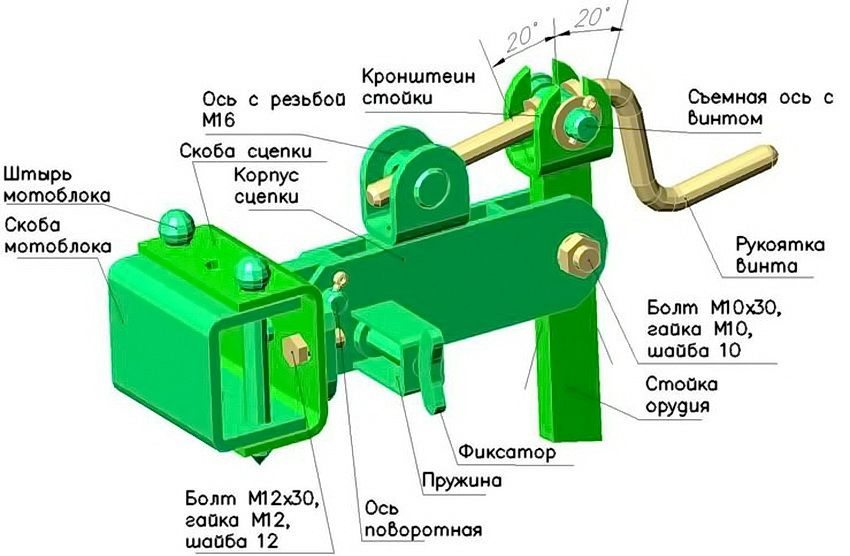

Схема крепления навесного оборудования мотоблока Салют

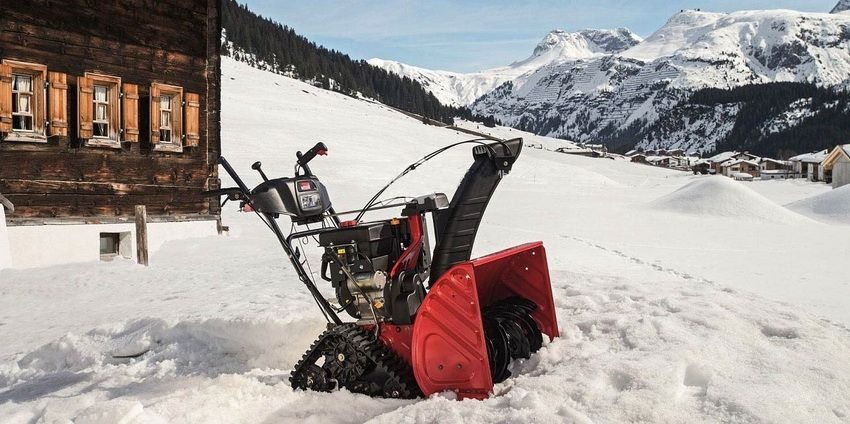

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.
