Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

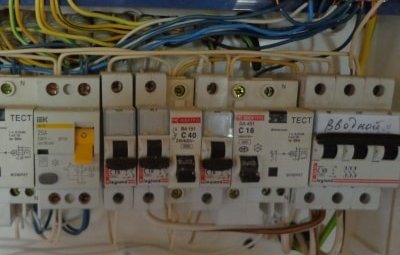

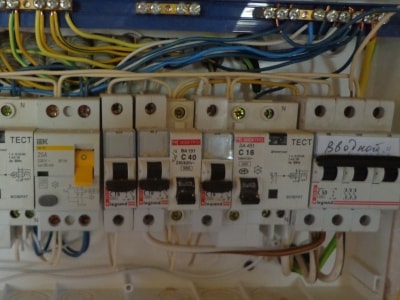

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).

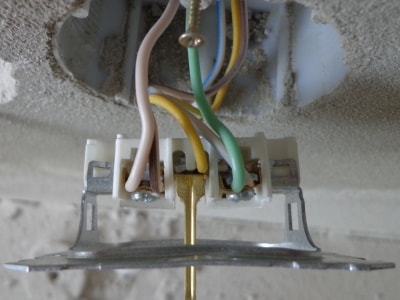

Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.

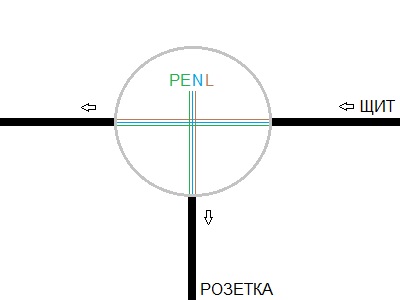

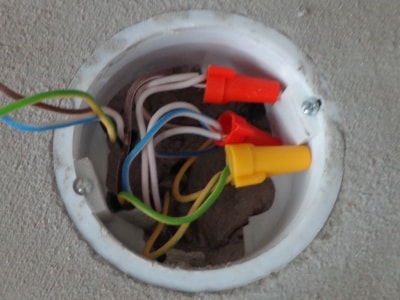

В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

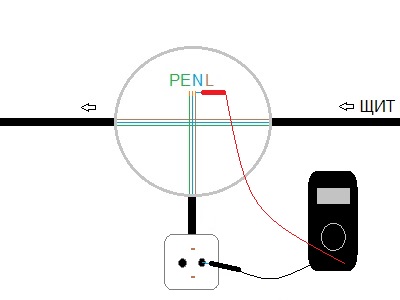

На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Подключение щупов в мультиметр

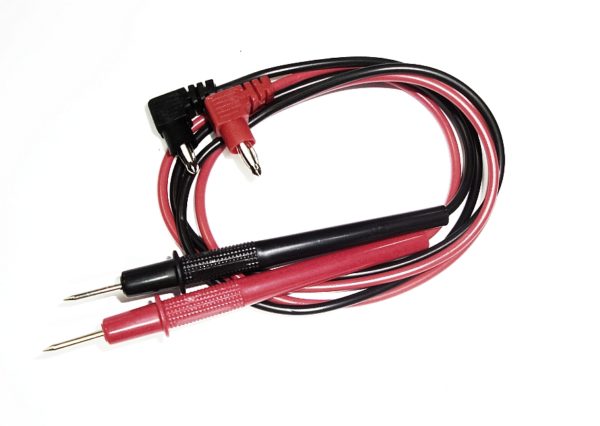

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.

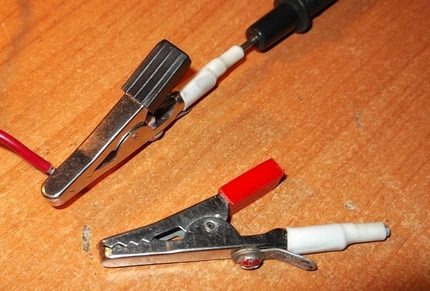

“Крокодил” являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим “минусом”, выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

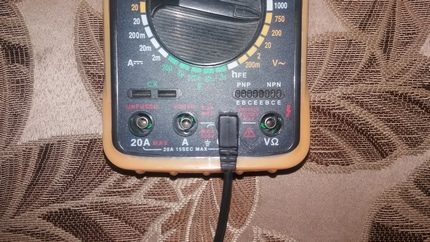

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления

Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации. Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов

Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении

Проверка обмоток возбуждения

Чтобы проверить исправность обмоток возбуждения автомобильного генератора, предварительного необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате проверки сопротивление должно находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.

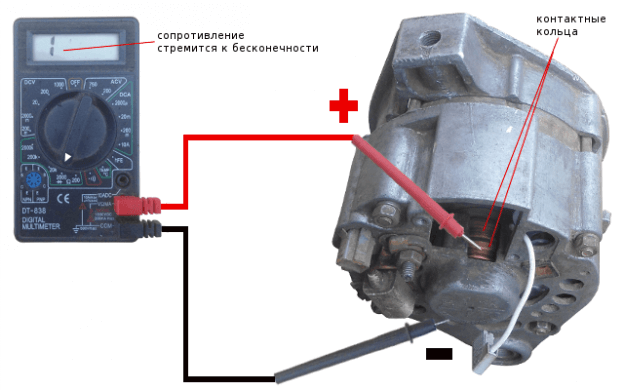

Для диагностики замыкания обмотки возбуждения «на массу» потребуется соединить один щуп омметра с любым контактным кольцом, а второй приложить к статору генератора. В результате измерения на экране должно отображаться бесконечное сопротивление.

При диагностике генератора также необходимо осмотреть его на наличие механических повреждений. По результатам всех проверок определяется целесообразность ремонта прибора или его замены новым.

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН

https://youtube.com/watch?v=5oV3E7b08Xc

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Ремонтируем утюг

https://youtube.com/watch?v=KnTYT_qWeXA

Что касается чайника, его прозвонить можно по следующей методике:

Ремонт электрочайника своими руками

https://youtube.com/watch?v=KC7cdowo8P0

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

Измерение мультиметром

Перед тем как мультиметром проверить напряжение в сети 220В, желательно понять устройство и маркировку прибора. Лучше использовать цифровой механизм. Он корректно отображает информацию, лоялен к неправильному подсоединению щупов. Дополнительно цифровые измерительные приборы неприхотливы к эксплуатации.

Главные составляющие мультиметра:

ЖК экран для отображения показателей.
Колесо, используемое для установки режимов (параметров) работы прибора.
Щупы (2 шт.) — красный и черный. Непосредственно с их помощью проводят измерения.

V= — определение напряжения постоянного тока;
V

— напряжение переменного тока;

Ω — позволяет узнавать сопротивление;
A= — определение постоянного тока;
-hFE — проверка работоспособности транзистора;
o))) — быстрая прозвонка электрической цепи;
OFF/ON — выключение/включение.

Для каждого из параметров предусмотрены номинальные диапазоны измерений. Они указаны на панели мультиметра.

» токов могут заменяться аббревиатурами DC или AC. К примеру, чтобы выставить колесо регулировки на параметр измерения напряжения переменного тока, нужно повернуть его к аббревиатуре ACV или VАС.

Подготовительный этап

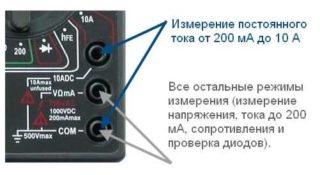

Дополнительно, перед тем как померить напряжение мультиметром в розетке, стоит выяснить назначение всех его разъемов на корпусе.

10ADC. Предназначен только для определения параметров силы постоянного тока. Максимальный разрешенный показатель – до 10 А. В этот разъем всегда вставляют только красный щуп.
COM. Разъем является общим. К нему всегда подсоединяют для замеров только черный щуп.
VΩmA. Разъем, который предназначен для выполнения всех основных измерений, таких как сила тока (до 10 А), напряжение или сопротивление.

Чаще используют разъем VΩmA.

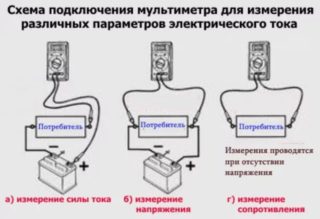

Подключение мультиметра и проведение измерений

Для выполнения работ нужно правильно подключить щупы. Красный вставляют в разъем VΩmA, а черный — в СОМ. Далее нужно перевести колесо управления на нужный режим работы прибора. Для определения напряжения его выставляют на аббревиатуру ACV или V

. При этом положение колеса нужно задать так, чтобы оно находилось на отметке выше предполагаемого напряжения сети. Для бытовой точки питания характерен показатель 220 В. Значит нужно задать ближайшее большее по величине значение. Для большинства мультиметров это будет 750 В.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

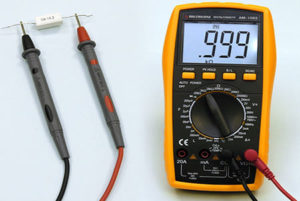

Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Как измерить напряжение в розетке

При проведении электромонтажных работ после отключения рубильника в щитке необходимо проверить факт напряжения в сети. Это можно сделать индикаторной отверткой или мультиметром. Плюс мультиметра еще и в том, что он позволит определить не только наличие или отсутствие напряжения, но и установить его величину. Что расширяет возможности его использования (например, если нужно зафиксировать напряжение в дневное и ночное время для сохранности электробытовой аппаратуры)

Как проверить напряжение в розетке мультиметром:

Включить прибор Прокрутить регулятор в положение ACV (тут важно не ошибиться, так как если установить на DCV и попытаться определить напряжение, то тестер выйдет из строя). И выбрать примерную вилку напряжения, если есть сомнения, то смело выбирайте максимальную цифровую границу — 750 В (зависит от модели, предельное значение возможно будет отличаться)

Известно, что в домашней сети напряжение в 220 В. Устанавливать на мультиметре значение меньше этого показателя нельзя, так как это грозит поломкой прибора. Еще раз убедиться, что на ЖК-дисплее высветились три нуля, переключатель установлен на 750 В (или выше) в секторе ACV. Проверить правильность подключения проводов к измерителю.
Теперь можно щупы вставить в отверстия розетки. После завершения работы щупы по необходимости вынимаются, а прибор отключается. На экране высветятся показания в диапазоне 207-253 В, это считается нормой (она прописана в ГОСТ 29322-92). Как уже написано выше, зона DCV предназначена для замера постоянного напряжения. Практическое применение это находит, если требуется проверить заряд аккумулятора, блока питания либо, к примеру, батарейки, чтобы выяснить, можно ли ее выбрасывать или она послужит еще свое, например в детской игрушке. Замер происходит достаточно просто. Красный щуп прикладывается к плюсовому контакту, а черный, соответственно, к минусовому. Перепутать тут нестрашно, если соедините наоборот, то на экране будет показано значение со знаком минус. Так как напряжение в батарейках невелико, если стержни прижать пальцами, для человека это не будет опасно.

Как видите, измерить напряжение мультиметром совсем несложно.

Как проверить мультиметром напряжение в розетке 220в

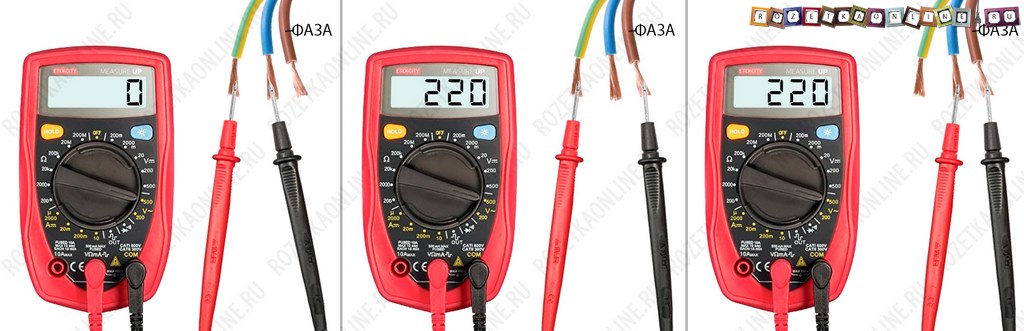

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «V Ω mA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

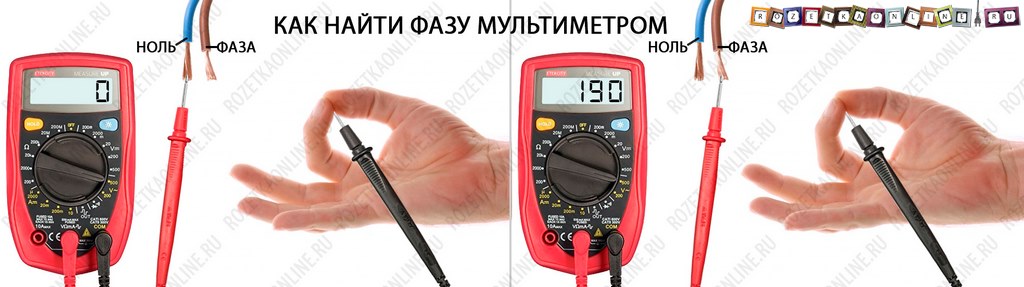

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в V Ω mA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА , а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

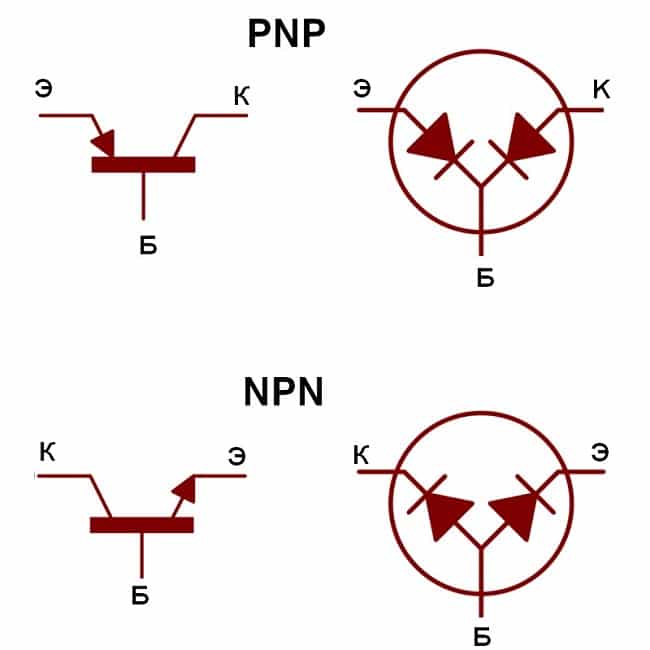

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

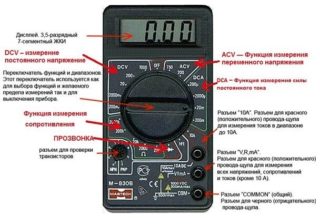

Цифровой тестер – подробное описание

Перед тем как измерить силу тока в каком-либо приборе или определить уровень напряжения в розетке, следует запомнить некоторые сокращенные термины, которые располагаются на передних панелях многих моделей мультиметров:

OFF – это положение вращающегося переключателя говорит о том, что тестер выключен;
DCV – участок перемещения триггера, позволяющий измерять постоянную разность потенциалов диапазоном от 200 милливольт до 1 киловольта;
DCA – этот сектор позволяет измерять постоянный ток;
ACV – эти положения переключателя позволяют замерять переменное напряжение, максимальная величина которого равна 750 Вольт;
hFe – функция проверки работоспособности транзисторов;
>l – этот сектор переключателя позволяет выполнить такую функцию, как прозвонить провода.
Ω – обозначает режим измерения сопротивления, обычно от 200 Ом до 2 мегаОм.

Комплектуются эти тестеры двумя щупами двух цветов – как правило, черного и красного. Для их подключения на передней панели должны быть три разъема. Красный щуп подсоединяется к одному из фазных разъемов, черный – к нулевому. Нулевой разъем имеет маркировку «СОМ». Красный щуп подсоединяется к одному из двух разъемов – для замера тока величиной до 10 ампер, либо для всех остальных измерений, обозначенному как «VΩmA». Этими же щупами производится измерение напряжения 220 вольт, также можно померять ток в розетке и любое сопротивление.

Перед тем как измерить напряжение в розетке, обязательно нужно проверить целостность изоляции щупов, чтобы не быть пораженным электрическим током. Это – основное правило безопасности, касающееся работы с тестером.

Стандартные показатели домовой электросети

Перед тем, как проверить напряжение в розетке мультиметром или с помощью того же прибора выяснить силу тока в удлинителе, важно знать – на какие параметры ориентироваться для сравнения. Основные показатели домашней электросети представлены в ГОСТ 32144-2013

При этом помимо непонятных для обычного пользователя данных (отклонение от частоты, несинусоидальность колебаний, отсутствие симметрии напряжений в трехфазной сети), в нем указываются и более понятные вещи:

Основные показатели домашней электросети представлены в ГОСТ 32144-2013. При этом помимо непонятных для обычного пользователя данных (отклонение от частоты, несинусоидальность колебаний, отсутствие симметрии напряжений в трехфазной сети), в нем указываются и более понятные вещи:

питание от переменного тока с частотой колебаний 50 Г;
стандартное напряжение и его допустимые отклонения – для жилых и общественных помещений не производственного назначения приняты 220 В с допустимым отклонением до 10%, для более мощных потребителей – трехфазная сеть с напряжением 380 В;
допустимый номинальный ток в потребителе – 6, 10, 16, 25, 32 А. Розетки и выключатели, рассчитанные на силу тока 6…16 А предназначены для бытовых целей, 25 А – для приборов с повышенным потреблением энергии, 32 А – для трехфазных цепей промышленного значения.

При этом простейшими способами – включением в розетку прибора, включением тумблера – можно установить только наличие тока в сети, но не величину его силы и напряжения. Так же срабатывают так называемые «пробники» – отвертки со световой или звуковой индикацией, срабатывающей при контакте с активной проводкой.

Для более подробного и грамотного исследования состояния электросети используются специальные многофункциональные приборы – мультиметры.

Измерение линейного и фазного напряжения

В большинстве частных домов при подключении к электросети напряжением 220 В на счетчик либо электрощиток приходит только 2 или 3 провода.

В первом случае двумя проводами являются:

фаза;
ноль.

Во втором случае (с тремя проводами) имеются:

фаза;
ноль;
заземление.

Наличие сразу 4 или 5 проводов говорит о том, что имеется подключение к сети 380 В. Чаще всего такое напряжение подключается к:

офисным зданиям;
производственным объектам;
гаражным кооперативам;
предприятиям торговли;
реже — к частным домам.

Напряжение между любыми двумя из трех фаз электропитающей линии получило название линейного, а между любой из фаз и нулем называется фазным напряжением. Для нашей страны принят стандарт линейного напряжения 380 В, а фазного — 220 В.

Для проверки фазного или линейного напряжения электротока в сети можно использовать те же приборы, с помощью которых измеряется и переменное напряжение:

вольтметр, не использующийся в повседневной жизни;
мультиметр, применяющийся в жизни достаточно часто;
тестер — аналог мультиметра, только механической конструкции;
индикаторная отвертка, без которой не обойтись любому уважающему себя владельцу частного дома.

Определение наличия и величины напряжения в сети выполняется точно по той же схеме, как и для переменного тока.

Наиболее распространенной причиной поломок и выхода из строя электроприборов является заводской брак. Эксплуатация в неправильных условиях, в том числе и нестабильное напряжение в сети — чуть менее распространенная причина. Если при перепадах напряжения компрессор холодильника просто сгорит — еще не большая беда. Гораздо хуже, если это приведет к возникновению пожара. Для защиты от таких ситуаций и было разработано специальное устройство — реле напряжения.

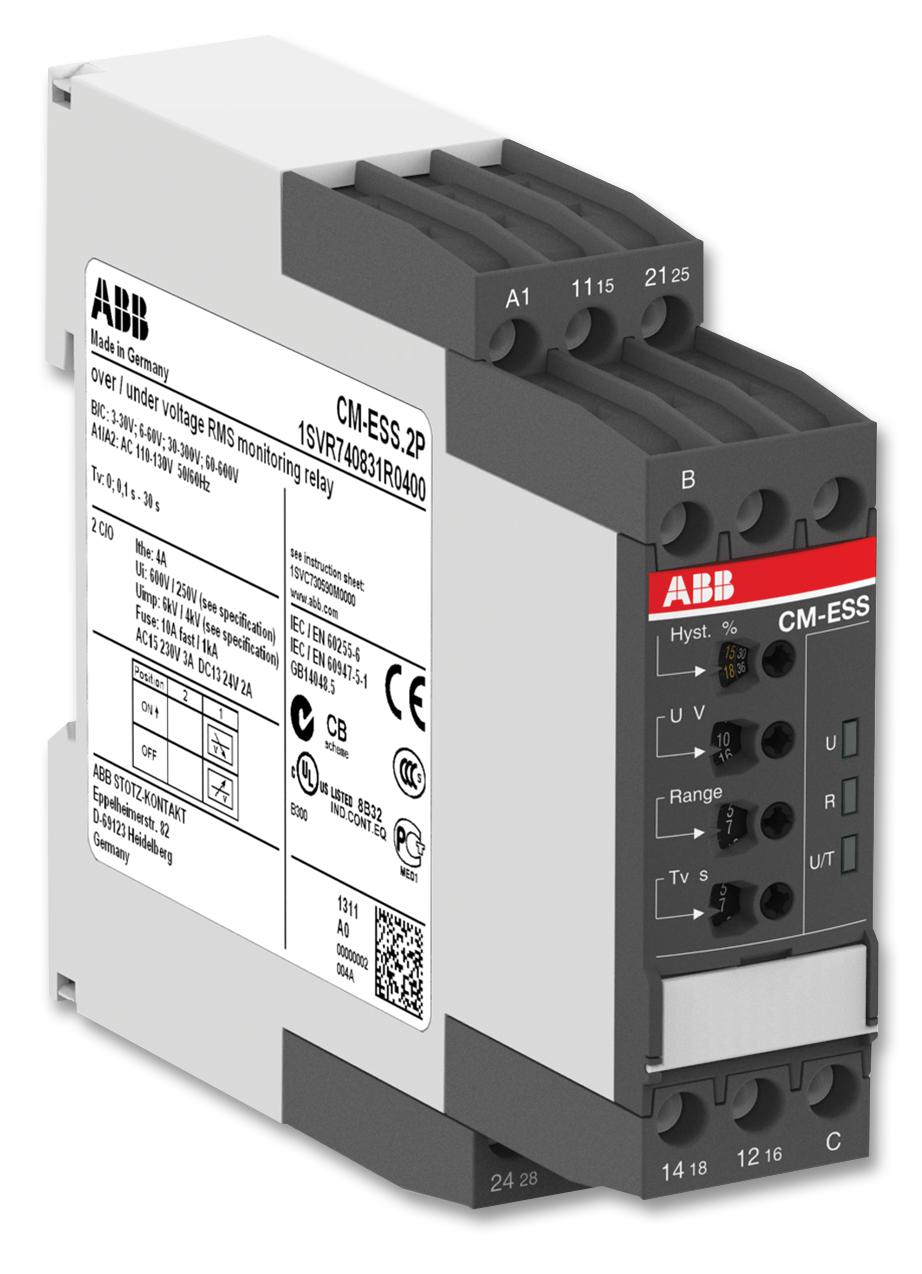

Реле контроля напряжения позволяет максимально обезопасить условия работы домашних электроприборов

Основным предназначением реле является автоматическое подключение электроприборов к сети питания и автоматическое отключение в случае превышающих норму колебаний либо падения напряжения ниже определенного уровня. Современные реле напряжения состоят из электромагнитного выключателя и микропроцессорной платы. Также иногда еще можно встретить устройства более старого образца, работа которых основана на диодах, транзисторах и резисторах.

Лицевая часть корпуса обычно оснащена рычагами регулирования либо клавишами управления. В некоторых моделях дополнительно установлен и дисплей, отображающий величину напряжения в режиме реального времени. Перед вводом прибора в эксплуатацию следует произвести настройку лимитируемых значений срабатывания (как правило, от 100 до 400 В). Принцип действия устройства достаточно прост.

В режиме реального времени процессором определяется величина напряжения. Реле никак себя не проявляет, пока напряжение в сети стабильно или не выходит за определенные допуски. При превышении значением напряжения минимальной либо максимальной границы реле размыкает цепь, обесточивая всех потребителей электроэнергии. Реле срабатывает за доли секунды, что на 100% гарантирует надежность устройства и защиту от скачков напряжения.

Если даже за продолжительный период проживания в доме или квартире случаев перегорания бытовых приборов не наблюдалось, это вовсе не означает, что контролировать стабильность напряжения не нужно. В большинстве случаев напряжение постоянно отклоняется от нормы на минимальную величину, что также негативно влияет на работу и срок службы приборов.

Подключение домашних приборов к электросети через реле осуществляется в следующих целях:

обеспечение защиты одно- и трехфазных сетей;
предохранение дорогостоящей бытовой техники от поломок;
исключение вероятности перекоса или обрыва фаз;
безопасное функционирование установок, оснащенных электродвигателями;
защита сети от перенапряжения в общественных зданиях, цехах промышленных предприятий, квартирах и домах.

Расчет силы тока по мощности и напряжению

С помощью мультиметра или вольтметра или омметр, вы получите мгновенное чтение состояния вашей розетки. Кроме того, гораздо безопаснее проверить розетку с помощью мультиметра, так как даже одно подключение устройства к сломанной розетке может привести к повреждению. К счастью, тестирование розетки 220v с помощью мультиметра является относительно простым делом.

Что такое мультиметры

Самое главное, что мультиметр измеряет напряжение. Вся другая информация на многометровые дисплеи выводится из этого измерения. Например, мультиметры могут измерить сопротивление, непрерывность, частоту, логическую схему, силу тока и емкости, все от этого одного основного измерения напряжения.

Для того, чтобы получить измерение напряжения, мультиметр использует резистор, который подключен по проводам между считыванием счетчика и электрической цепью, которая проходит испытания. Мультиметр использует эту схему, чтобы исследовать электрическое поле, а затем производит считывание его свойств.

Материалы

Следующие элементы необходимы для проверки розетки:

Цифровой или аналоговый мультиметр
Розетка 220v

Инструкции

С помощью мультиметра, можно быстро проверить вашу розетку и избавить себя от головной боли хотя бы по этому вопросу. С рабочим цифровым или аналоговым мультиметром любой может проверить розетку в считанные секунды.

1. Найдите автоматический выключатель для вашей розетки 220v на главной панели рубильника, который обычно можно найти в гараже или подсобном помещении, а если вы живете в городской квартире, то это находится в коридоре. Автоматический выключатель 220 вольт будет двухполюсным выключателем, и будет больше, чем другие на панели. 2. Включите мультиметр. Найдите ручку, поверните на сторону переменного тока, и выберите напряжение, которое ближе всего к тому, что в розетке должно быть (220v в данном случае). 3. Найдите два тестера-провода и подключите их к мультиметру, сопоставив красный (положительный) в красный вход и черный (отрицательный) в черный. Эти цвета кодировок, как правило, являются универсальными и служат, чтобы легко определить правильные соединения для всех устройств. 4. После того, как у вас есть подключенные щупы, вставьте их в два входных гнезда розетки. Горячие слоты могут быть идентифицированы, они — два внешних вертикальных входа. После того, как тестовые провода вставлены, вы должны получить немедленное чтение. Напряжение должно быть в пределах от 220 до 240 вольт. 5. Далее, вы должны проверить нейтральный слот. Нейтральный слот L-образную форму для обоих трех- и четырех направлений горячих точек. Вставьте красный щуп в один горячий слот, а затем черный щуп в нейтральное гнездо. Вы должны получить немедленное чтение между 110 и 120 вольт. Далее следует переместить красный провод к другому горячему слоту, при этом вы должны получить еще немедленное чтение 110-120 вольт. 6. Следует удалить ваши тестовые провода и выключить мультиметр, а затем подключить шнур прибора к розетке для нормальной работы.

Дополнительные советы

Имейте в виду следующее, как вы проверяете выходы розетки:

1. Убедитесь, что вы следуете всем инструкциям по технике безопасности при работе с электрическими приборами. 2. Всегда проверяйте розетки перед подключением нового прибора, чтобы избежать повреждения этого прибора или розетки. 3. Прочитайте инструкцию к мультиметру и вашему прибору перед использованием любого из них.
