Схема подключения вольтметр-амперметра dsn-vc288

Для чего контролировать ток заряда в аккумуляторе

Применение измерительного прибора можно рассмотреть на примере типовой технологической операции. Обслуживаемый автомобильный аккумулятор заражают по специальной методике. Устанавливают и поддерживают величину тока на уровне 10% от указанной в паспортных данных емкости. Это предотвращает чрезмерно активное выделение взрывоопасных газов. Продолжительность процедуры (24 часа и более) подразумевает необходимость дополнения прибора средствами автоматического отключения.

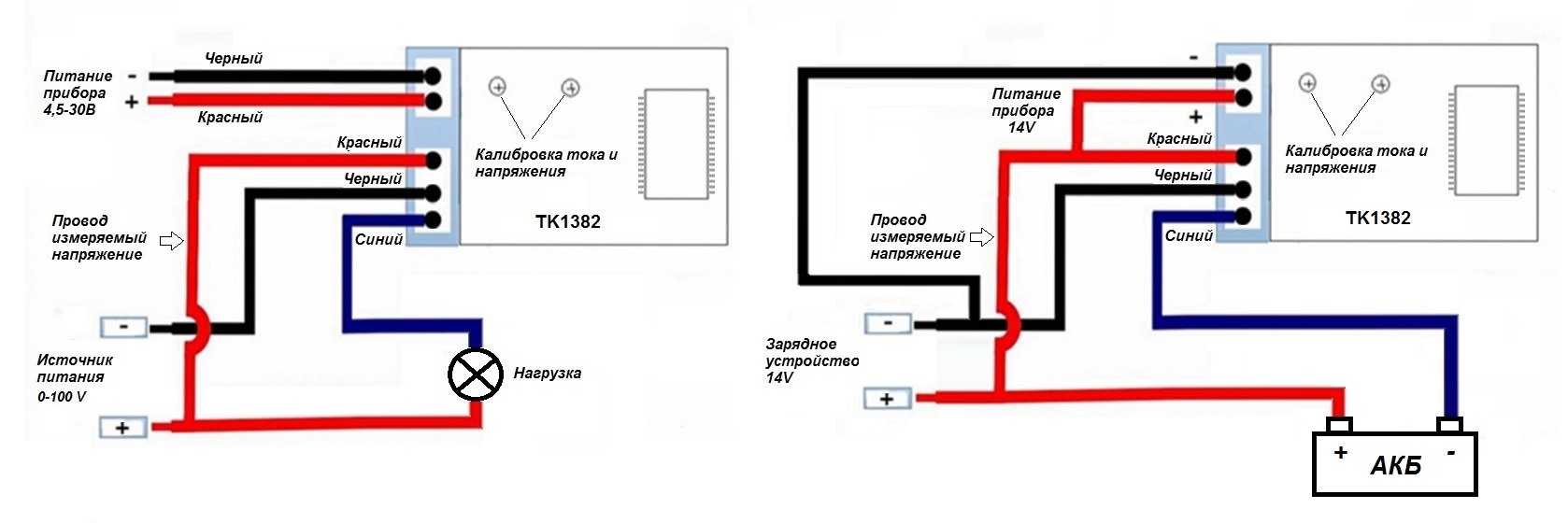

Как подключить амперметр «ТК-1382» к зарядному устройству

С помощью приведенных сведений можно самостоятельно выбрать подходящий прибор, выполнить измерения, собрать схему шунтирования. На стадии предварительной подготовки следует уточнить предполагаемый рабочий диапазон, условия эксплуатации. При покупке рекомендуется изучить официальные инструкции производителя.

Применение амперметра

Амперметр применяется для измерения электрического тока как постоянной, так и переменной величины в диапазоне от мкА до кА. Амперметр следует применять на ток, не превышающий максимальный ток шкалы, с учетом схемы подключения. В зависимости от верхнего предела измерений амперметры делятся на микроамперметры (10-6), миллиамперметры(10-3), амперметры, килоамперметры(10+3).

Как подключить амперметр правильно?

Амперметр подключается в разрыв цепи, последовательно.Схема подключения амперметра через шунт

Расчет шунта для амперметра

Шунт необходим в тех случаях, когда необходимо измерить ток больше максимального измеряемого тока амперметра. В этом случае производится расчет сопротивления шунта, по формуле.

Rш=(RА*IА)/(IШ-IА)

В этой формуле:

Rш – искомое сопротивление шунта, Ом
RА – внутреннее сопротивление амперметра, Ом
IА – максимальная величина тока, измеряемая амперметром, А
IШ – величина тока, которую необходимо измерить (с шунтом).

Внутреннее сопротивление амперметра

Внутреннее сопротивление амперметра должно на порядок меньше сопротивления измеряемой цепи. Если внутреннее сопротивление амперметра неизвестно, то его можно измерить. Подключаем к источнику питания амперметр и нагрузочное сопротивление последовательно, а параллельно амперметру ставим еще чувствительный вольтметр. Разделив показания чувствительного вольтметра, на показания амперметра получим величину внутреннего сопротивления амперметра.

Подключение:

С самого начала хотим предупредить, что шунт для амперметра должен быть из комплекта поставки данного прибора. Если возьмёте другой, это может привести к тому, что показания будут выдаваться неверно. С чем это связано? В первую очередь с тем, что даже у индикаторов разных марок с одинаковым током полного отклонения у стрелок может быть неодинаковое внутреннее сопротивление.
Теперь выберите шунт для амперметра, предельный ток которого будет ниже измеряемого. Допустим, если подразумевается, что ток в цепи будет колебаться в следующих пределах – от 5 до 8А, тогда вам нужно выбрать шунт на 10А.
На винтах прибора вы найдёте по две гайки. С каждого из винтов отверните первую из них, а вторую, которая находится ближе к корпусу, отворачивать не нужно, в противном случае винт провалится внутрь, и амперметр придётся вскрывать.
Теперь на винты наденьте шунты и закрепите гайками. Между шунтом и вторыми гайками, которые расположены на каждом из этих винтов, должны быть две шайбы, не забудьте об этом.
Схема подключения амперметра дальше такова: нужно обесточить устройство, у которого вы хотите измерить потребляемый ток. Просто разорвите цепь его питания, а затем, соблюдая полярность, амперметр включают в цепь с шунтом. Провода при этом зажимайте меду шайбами. После выполнения этих действий можно снова включать питание, прочитав показания, а затем опять обесточивайте цепь, убирайте амперметр и восстанавливайте соединение.
Умножьте показания прибора на коэффициент, который указан на шунте. Если этих данных нет, вычислить цену деления можно самостоятельно. Как это сделать? Вот пример – если ток при полном отклонении индикатора равен 100 мкА, а шунт рассчитан на 10 А, то каждому микроамперу на шкале соответствовать будет 0,1 А тока в цепи.
На худой конец вы можете воспользоваться шунтом без обозначений, а также любым магнитоэлектрическим индикатором. Последовательно соедините испытуемый и образцовый амперметр и затем смело подключайте их к стабилизатору тока. Постепенно повышайте ток от нуля, вследствие чего вы должны добиться полного отклонения стрелки испытуемого прибора. Таким образом, образцовый амперметр поможет вам узнать значение тока в цепи. Поделите это значение на количество делений, которые находятся на шкале, это поможет вычислить цену одного деления.

Теперь вы знаете, как подключить амперметр, надеемся, что вы сможете использовать предложенные инструкции на практике.

Специфика установки

Таблица характеристик цифрового вольтметра.

Если с цифровыми вольтметрами, которые питаются от прикуривателя, не возникает проблем во время монтажа, то модели, устанавливаемые непосредственно в приборную панель, часто заставляют водителей задуматься над порядком их подключения.

Большинство вольтметров, представленных на рынке, имеют два или три провода для подключения к сети, хотя встречаются модели и с четырьмя контактами. Провода имеют стандартную цветовую маркировку:

красный провод соответствует «плюсу»;
черный провод подключается к «минусу»;
белый провод отвечает за управление интенсивностью подсветки, включение и выключение устройства.

В некоторых случаях возникает непредвиденная проблема при таком подключении вольтметра: он тускло светит либо вообще отказывается работать. Причиной может служить альтернативная маркировка проводов, в которой белый провод отвечает за «минус», а черный – за управление прибором.

Датчик напряжения устанавливается в штатное место часов, но в некоторых случаях, когда свободного места для вольтметра найти невозможно, приходится проделывать отверстие под него непосредственно в приборной панели.

Отличное место для подключения устройства – заглушка приборной панели с левой стороны от руля. Она имеет небольшой размер, ее легко снять и закрепить для обработки.

Рисунок 1. Схема подключения вольтметра с импульсным стабилизатором.

Корпус вольтметра имеет рельефную поверхность: рамка вокруг дисплея будет выступать над поверхностью панели автомобиля. Благодаря этому прибор не будет проваливаться внутрь посадочного гнезда, а также будет скрывать неровности краев отверстия.

Недорогие модели вольтметров могут не иметь отдельного провода для питания, подключение такого устройства осуществляется посредством трех контактов на корпусе датчика (рис. 1). В таком случае подключение вольтметра делают при помощи 4-жильного провода от компьютерного дисковода (рис. 2). Широкий разъем формата IDE при этом отрезают, а остальные проводки крепят при помощи пайки к контактам автомобильной проводки. 4-пиновый контакт обеспечивает хорошее соединение и дает возможность, в случае необходимости, оперативно и без особых усилий заменить вольтметр при поломке.

Вне зависимости от особенностей строения вольтметра, перед его монтажом детально изучается схема проводки автомобиля, в соответствии с которой определяется место подключения прибора. Не лишним будет и внимательное прочтение инструкции к устройству, так как способы его подключения могут отличаться.

Способы подключения амперметра

Основная особенность прибора заключается в том, что он должен обладать маленьким сопротивлением. Это нужно для обеспечения незначительного падения напряжения на нем. Для идеального замера прибор должен иметь нулевое внутреннее сопротивление, но это недостижимо. Подключение амперметра в цепь производится последовательно, в отличие от вольтметра. Если подключить его параллельно источнику питания, ток пойдет фактически короткозамкнутым путем и может повредить прибор.

Схема подсоединения амперметра

Схема подключения амперметра может быть прямой и косвенной. При прямой схеме прибор непосредственно подключается в цепь между источником питания и нагрузкой.

Косвенная схема реализуется двумя способами:

Установка шунта параллельно амперметру, когда почти весь ток пропускается через шунт, обладающий небольшим сопротивлением, а на катушку прибора попадает незначительная его часть. Соотношение между токами и сопротивлениями шунта и прибора:

Iш/Iпр = Rпр/Rш.

Таким образом, применяя откалиброванные шунты можно расширить диапазон измеряемых токов;

Использование измерительных трансформаторов. Применяется для фиксации токов больших величин на электрооборудовании высокого напряжения. Ток в силовых электроцепях преобразуется посредством трансформаторов в маленькие величины (обычно это 5 А). К выводам вторичной обмотки подключаются измерительные приборы.

Важно! Выводы вторичной обмотки всегда замыкаются на резистор, а работа в разомкнутой цепи запрещается из-за того, что она может оказаться под фазным напряжением силовой цепи

Измерение переменного электричества

Любые бытовые приборы, питающиеся от сети, показывают нагрузку, с которой они потребляют ток переменного типа. При рассмотрении вопросов использования энергии стоит помнить про понятие мощности, за которую и производится окончательная оплата в киловаттах. В таком случае амперметр выступает устройством для выполнения косвенных замеров. Таким способом определяется сила тока через стандартную формулу по закону Ома:

P=I*U, где:

U является напряжением;
I представляет силу тока;
Р указывает на рассчитанную мощность.

Бывают случаи, когда утрачивается информация, фиксируемая электрощитком. Для восстановления необходимых параметров и понадобится амперметр. Иногда при обслуживании масштабного здания отсутствует возможность контроля всех приборов, фиксирующих электричество. Проблема решается путем подсоединения усиленного амперметра на выход от щитка, снятия интересуемых замеров. Такие задачи разрешено выполнять только специально обученным людям.

https://youtube.com/watch?v=HfO4En64HPc

Разнообразие оборудования

Устройство амперметра может довольно сильно отличаться в зависимости от модели. Если классифицировать их по типу отсчета, можно выделить стрелочные, световые и электронные варианты.
Амперметр постоянного тока может быть различным также как и способы его функционирования. Тут ряд шире, и остановиться на нем стоит подробнее.

Электромагнитные амперметры необходимы для измерения переменного тока с невысокой частотностью. Схема амперметра данного типа самая простая, соответственно – они наиболее дешевые на рынке.
Если вам интересно, как называется прибор для измерения силы тока с высокой частотностью, то это термоэлектрический измеритель. Принцип действия амперметра такого рода заключается в работе проводника и термопары. Проводник с помощью проходящего по нему тока нагревает термопару, что и служит способом вычисления силы тока.

Ферродинамические устройства необходимы для стрессовой среды с повышенным магнитным полем. Они более устойчивы к внешнему и внутреннему воздействию. Самым последним словом техники является амперметр цифровой. Это наиболее прогрессивные модели, которые не боятся сильного напряжения, механических повреждений. Они гораздо проще в освоении и применении. Как подключить цифровой амперметр? В большинстве случаев, если производитель не указал иное, точно так же как и обычный.

На этом основные виды амперметров можно считать исчерпанными. Некоторые пользователи, правда, посчитают, что один вид мы пропустили. А именно вольтметр.

Принцип действия вольтметра в автомобиле

Вольтметр представляет собой довольно простое по внутреннему строению устройство, основное предназначение которого – измерение напряжения в сети. Принцип действия вольтметра заключается во взаимодействии между собой электромагнитной катушки и постоянного магнита либо двух электромагнитов. Ток, проходя сквозь катушку, отклоняет стрелку вольтметра тем сильнее, чем больше значение напряжения.

В современных устройствах показания преобразовываются в цифровую индикацию, которую хорошо заметно даже ночью в неосвещенном салоне автомобиля. Точность таких датчиков намного выше, чем аналоговых «стрелочных» моделей, и зависит от дискретности основной составляющей части – аналого-цифрового преобразователя. Входное напряжение, поступая по проводам, преобразовывается в цифровой сигнал, который затем превращается из двоичного кода в числовое значение и отображается на табло с подсветкой.

К блоку питания

Блоки питания, выполняют важную роль, выравнивают показания сети до нужного состояния. При неправильной работе они могут сильно навредить дорогому оборудованию, вызывая перегрев. Для того чтобы избежать проблем при их работе, а особенно в тех случаях, когда блок питания изготавливается вручную, желательно использовать недорогой амперметр, вольтметр.

Из Китая можно заказать самые разные модели, но для стандартных устройств, работающих от домашней сети подойдут такие, которые измеряют ток от нуля до 20 А, а напряжение до 220 В. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания.

Большинство устройств может быть отрегулировано при помощи встроенных резисторов. К тому же, они обладают высокой точностью, практически 99%. На табло выведены шесть позиций по три на напряжение и силу тока. Питаться они могут как от отдельного, так и от встроенного источника.

Три тонких. Черный минус, красный плюс, желтый для измерения разницы.
Два толстых. Красный плюс, черный минус.

Первые три шнура чаще всего объединены для удобства. Подключение может осуществляться через специальный гнездовой разъем, или при помощи спайки.

Пошаговое подключение:

Необходимо решить от какого источника питания будет работать прибор, отдельного или встроенного.
Черные провода соединяются и припаиваются на минус БП. Таким образом, создается общий минус.
Таким же образом нужно соединить тонкий красный и желтый контакты. Они подключаются к питающему контакту.
Оставшийся красный контакт будет соединяться с электрической нагрузкой.

При неправильном подключении табло прибора будет показывать нулевые значения. Для того чтобы измерения были максимально приближены к действительным, нужно правильно соблюдать полярность питающих контактов. Только подключение толстого красного провода к нагрузке даст приемлемый результат.

Схемы подключения

Прибор для лабораторных измерений Э537

Перед тем как подключить амперметр важно учесть:

постоянный или переменный ток в сети;
соблюдается ли полярность прибора;
стрелка амперметра должна находиться за серединой шкалы;
предел измерения больше максимально возможного скачка тока в электросхеме;
окружающая среда соответствует рекомендуемым параметрам;
измерительное место находится без воздействия вибрации.

Стандартное подключение амперметра для измерения силы тока в цепи

Измерение силы тока в цепи с помощью шунта

Для гальванического разделения силовой и контрольной цепи используют измерительные трансформаторы тока. Амперметр подключается к специальным выводам. Используется такая схема для измерения токов, превышающих предел измерений прибора.

Создание гальванической развязки с помощью измерительного трансформатора

Производить измерения на цифровом амперметре гораздо проще. на него не воздействуют вибрация, правильное положение и магнитные поля. Не столь критично отреагирует прибор и на неправильно выбранную полярность. Превышать предел измерений не рекомендуется, так как можно повредить устройство. Большинство высокотоковых выходов мультиметров не имеют защиты плавким предохранителем.

Выбор положения, требуемого для измерения тока с помощью цифрового мультиметра

Китайский вольтамперметр dsn vc288

Популярная модель вольтметра, которая часто используется радиолюбителями. Обладает следующими характеристиками:

Рабочее напряжение постоянного тока от 4,5 до 30 В.
Потребление энергии менее 20 мА.
Дисплей двухцветный красный и синий. Разрешение 0,28 дюйма.
Производит измерения в диапазоне 0 – 100 В, 0 – 10 А.
Нижняя граница 0,1 В и 0,01 А.
Погрешность 1%.
Температурные условия работы от -15 до 75 градусов Цельсия.

Подключение

При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения. Чтобы это проделать, нужно следующее:

Черный толстый провод соединить с минусом источника питания.
Красный соединяется с нагрузкой, а после с питанием.

Данная схема подключения не предусматривает использование тонкого черного контакта.

Если будет использован сторонний источник питания, то соединение будет следующим:

Толстые шнуры подключаются так же, как и в предыдущем примере.
Тонкий красный соединяется с плюсом стороннего источника.
Черный с минусом.
Желтый с плюсом источника.

Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии. Но даже если были замечены неточности в его работе, их можно исправить при помощи двух настроечных резисторов на задней панели устройства.

Виды и значение линий

Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Как работают амперметр и вольтметр

Рассмотренные выше конструкции пригодны для создания одного и другого прибора. Разница – не только в схеме подключения. Отличаются разметка и сопротивление индукционной катушки. Встроенным резистором ограничивают силу тока/ мощность в амперметре/ вольтметре, соответственно.

В первом варианте он выполняет функции шунта. Параллельное подсоединение с минимальным электрическим сопротивлением обеспечивает прохождение большей части тока именно по этой цепи. Этим защищают индуктивный элемент от повреждений.

Во втором – подбирают сопротивление, во много раз превосходящее соответствующий показатель катушки. Другой особенностью является выбор материала резистора с минимальным изменением рабочих параметров при росте (уменьшении) температуры.

Подключение амперметра к и54

Также может встретиться трансформатор тока И54. У него также есть измерительные колки (и1, и2), к которым подключается амперметр напрямую для измерения вторичного тока. Отверстие, куда можно продевать кабель отсутствует. И есть колки первичного тока (л1, л2). Вся магия данного тт состоит в колках, которые расположены в верхней части прибора.

В принципе, на корпусе расположена схема, взглянув на которую можно обо всем догадаться, при условии наличия опыта. Плюс, всегда перед работой с прибором необходимо прочитать документацию на него.

Верхний колок используется при транспортировке и на выключенном приборе. В центральном положении он замыкает первичную обмотку. Левое и правое отверстия нужны для установки в них колка во время работы, чтобы не потерять его вероятно. Доставая колок из центрального отверстия мы размыкаем верхнюю цепочку первичной обмотки тт.

Второй колок, расположенный ниже, используется для выбора коэффициента трансформации. То есть у нас две параллельные ветки.

Порядок такой – верхний колок в центральное положение, нижний в гнездо тока требуемой величины, к и1 и и2 подключаем амперметр, затем подключаем л1 и л2 последовательно в цепь, после чего верхний колок ставим в боковое отверстие или убираем.

Следует помнить, что запрещено раскорачивать вторичную обмотку под нагрузкой, так как это приведет к увеличению погрешности и может вывести тт из строя, пробив изоляцию.

Какие цифровые вольтметры самые надежные

Рынок электротехнического оборудования переполнен производителями, которые предоставляют большое разнообразие выбора. Однако не каждое устройство приносит положительные эмоции от использования. За большим количеством товаров, не всегда получается найти надежный и недорогой экземпляр.

К проверенным и надежным вольтметрам относятся:

ТК 1382. Недорогой китаец, средняя цена которого редко поднимается выше 300 рублей. Оснащен настроечными резисторами. Осуществляет измерения в диапазонах 0-100 Вольт, 0-10 Ампер.
YB27VA. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.
BY42A. Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в 200 В.

Зарядка аккумулятора. Амперметр

Зарядка аккумулятора. Амперметр.

В предыдущей статье: “Выпрямитель для зарядки аккумулятора” для контроля зарядного тока применяется амперметр на 5 — 8 ампер. Амперметр довольно дефицитная вещь и не всегда подберешь его на такой ток. Попробуем изготовить амперметр своими руками.
Для этого потребуется стрелочный измерительный прибор магнитно-электрической системы на любой ток полного отклонения стрелки по шкале.

Необходимо посмотреть, чтоб у него не было внутреннего шунта или добавочного сопротивления для вольтметра.
Измерительный стрелочный прибор имеет внутреннее сопротивление подвижной рамки и ток полного отклонения стрелки. Стрелочный прибор может использоваться как вольтметр (добавочное сопротивление включается последовательно с прибором) и как амперметр (добавочное сопротивление включается параллельно с прибором).

Схема для амперметра справа на рисунке.

Добавочное сопротивление — шунт рассчитывается по специальным формулам… Мы же изготовим его практическим путем, применив только калибровочный амперметр на ток до 5 — 8 ампер, или применив тестер, если он имеет такой предел измерения.

Соберем несложную схему из зарядного выпрямителя, образцового амперметра, провода для шунта и заряжаемого аккумулятора. Смотрите рисунок…

В качестве шунта можно использовать толстый провод из стали или меди. Лучше всего и проще, взять тот же провод, каким наматывалась вторичная обмотка, или чуть-чуть потолще.

Необходимо взять отрезок медного или стального провода длиной около 80 сантиметров, снять с него изоляцию. На двух концах отрезка сделать колечки для болтового крепления. Включить этот отрезок последовательно в цепь с образцовым амперметром.

Один конец от нашего стрелочного прибора припаять к концу шунта, а другим проводить по проводу шунта. Включить питание, установить регулятором или тумблерами ток заряда по контрольному амперметру — 5 ампер.
Начиная от места пайки, другим концом от стрелочного прибора проводить по проводу. Установить одинаковые показания обоих амперметров. В зависимости от сопротивления рамки вашего стрелочного прибора, разные стрелочные приборы будут иметь разную длину провода шунта, иногда до одного метра.
Это конечно не всегда удобно, но если у вас будет свободное место в корпусе, можно аккуратно разместить.

Провод шунта можно смотать в спираль как на рисунке, или еще как нибудь по обстоятельствам. Витки немного растянуть, чтоб не касались друг друга или надеть колечки из хлорвиниловой трубочки по всей длине шунта.
Можно предварительно определить длину провода шунта, а потом вместо голого применить провод в изоляции и намотать уже в навал на заготовку.
Подбирать надо тщательно, проделывая все операции несколько раз, тем точнее будут показания вашего амперметра.
Соединительные провода от прибора необходимо обязательно припаивать непосредственно к шунту, иначе будут неправильные показания стрелки прибора.

Соединительные провода могут быть любой длины, а потому шунт может быть расположен в любом месте корпуса выпрямителя.
Необходимо подобрать шкалу к амперметру. Шкала у амперметра для измерения постоянного тока равномерная.

Один из вариантов шкалы смотрите на рисунке:

Тут можно сделать шкалу на 5 ампер, на 8 ампер или на полное отклонение стрелки до 10 ампер.
Могут быть другие шкалы, на другие цифры по шкале.
А можно подрисовать свои цифры.
Нужно немного пофантазировать.

Такой амперметр подойдет только для измерения постоянного или пульсирующего тока.

Порядок изучения чертежей

Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».

Чтение принципиальной схемы:

Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
Найти на схематическом изображении все компоненты, указанные в перечне документа;
Определить источник питания системы и род тока (однофазный, трехфазный);
Найти основные узлы, и определить их источник электропитания;
Ознакомится с элементами и устройствами защиты;
Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.. Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему

Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.
