Монтаж светодиодной ленты. подключение и установка. особенности

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

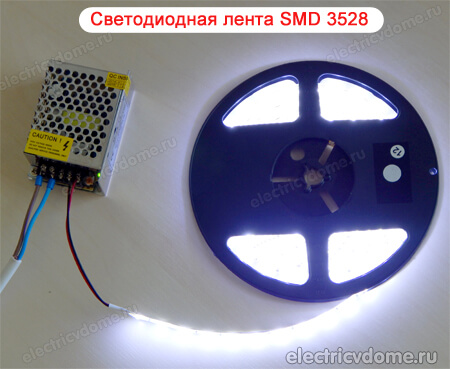

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища

Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах)

Рассмотрим, как правильно выбрать блок питания:

Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

Определите общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы

Очень важно не экономить на приспособлении с нужной мощностью

Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Способы подключить светодиодную ленту 12В к сети 220В

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Бестрансформаторный блок питания

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Технические характеристики

Адресная светодиодная лента состоит из RGB-светодиодов в SMD корпусе 5050 и микрочипов ШИМ-драйверов. В настоящее время наиболее популярными являются адресные LED-ленты с использованием чипов WS2811 и WS2812B. Модификация WS2811 представляет собой интегральную микросхему (ИМС) в корпусе DIP-8 (9,2х6,4 мм) или SOP-8 (5,1х4,0 мм). Данный 3-канальный драйвер имеет следующую конфигурацию выводов:

1 – ШИМ-регулируемый выход (красный);
2 – ШИМ-регулируемый выход (зелёный);
3 – ШИМ-регулируемый выход (синий);
4 – общий;
5 – выход передачи данных;
6 – вход передачи данных;
7 – выбор режима работы;
8 – питание +5В.

В адресной ленте с использованием чипа WS2811 и питанием 5 вольт микросхема драйвера располагается в непосредственной близости перед каждым RGB-светодиодом SMD 5050, рядом с которым также установлены токоограничивающие резисторы и конденсатор, защищающий от помех. Но на сегодняшний момент такие модели устарели и встречаются крайне редко. Сегодня в продаже имеются адресные светодиодные ленты на чипах WS2811 только с питанием от +12 В. В этом случае чип WS2811 управляет не одним светодиодом, а группой из 3 штук. Не успела ИМС WS2811 обрести популярность, как её место заняла более совершенная WS2812B. Данный тип ШИМ-драйвера намного компактнее и размещается непосредственно в корпусе светодиода SMD 5050. Если присмотреться, то под прозрачным люминофором можно увидеть миниатюрный чёрный прямоугольник с отходящими позолоченными проводниками. Подобная унификация позволила значительно упростить сборку адресных светодиодных лент и модулей, а сам WS2812B имеет лишь 4 вывода:

1 – питание (+3,5… +5,3 В);
2 – выход передачи данных;
3 – общий;
4 – вход передачи данных.

ИМС драйвера потребляет не более 1 мкА, а максимальный ток одного адресного светодиода составляет 60 мА. Диапазон рабочих температур: от -25 до +80°C.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

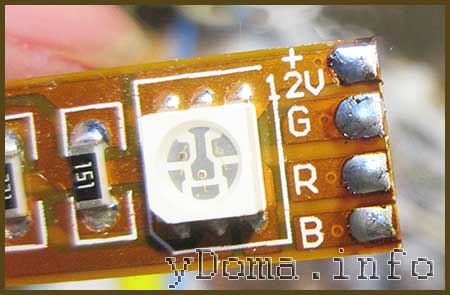

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Как подключить

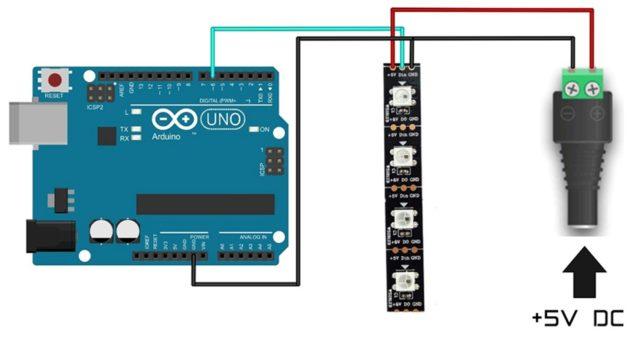

Подключить адресную ленту ws2812b несложно. Необходимо подать питание через блок питания на 5 вольт и на ленту, плюс и минус. Найти блок питания с нужным напряжением не должно составить труда.

Обратите внимание, что контакты с двух сторон похожи: DIN, +5V, GND и DO, +5V, GND. Подключать нужно именно вход, то бишь DIN, в противном случае лента не заработает.

Настройка и управление

После подключения цепи главным образом настраивается выходной сигнал для цифрового управляющего устройства Arduino. После покупки Ардуино нужно скачать софт для программирования с официального сайта производителя.

Arduino используется в учебных проектах для первых шагов практиканта в программировании, электроники и робототехники. С помощью такого устройства в тандеме с дополнительным датчиком можно получать данные температуры, давления, влажности и проч. Индикация идет на светодиодные лампочки.

Например, датчик влажности почвы:

Подробней рассмотреть программирование и разные возможности Ардуино можно в интернете, материалов много. В данной статье стоит задача только в обзорном виде показать, что такое адресная светодиодная лента и как она настраивается.

В программе Arduino всего две библиотеки для программирования светодиодов. Пользователи рекомендуют библиотеку Adafruit NeoPixel. По словам опытных радиолюбителей, в ней рациональное использование памяти, так как нет ничего лишнего. Вторая библиотека FastLED. Тоже отлично справляется со своей задачей, но занимает больше внутренней памяти устройства Ардурино.

Прежде, чем заняться серьезным программированием светодиодов, рекомендуем ознакомиться с этим видео.

Здесь просто и доступно показана элементарная программка:

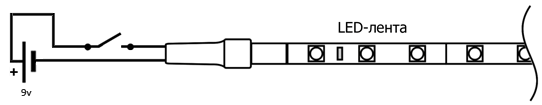

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8. Собрать схему светодиодной подсветки на батарейках можно двумя способами:

с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда. Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

надёжность и долговечность;
компактность (размер конвертера соизмерим с flash-накопителем);
приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

Пошаговая инструкция по монтажу

Для того чтобы самостоятельно подключить RGB светодиодную ленту в квартире, нужно выполнить следующие этапы:

1. Подготовьте поверхность. В том месте, где Вы решили установить светодиодное освещение, выровняйте поверхность и обезжирьте ее растворителем. Если Вы решили закрепить ленту на металлической поверхности, дополнительно защитите ее электроизоляционным материалом.

2. Приклейте ленту. Одна из сторон светильника самоклеющаяся, поэтому удалите пленку и аккуратно наклейте материал на выбранное место. Запомните, что радиус изгиба не должен превышать 2 см, иначе можно навредить системе. Если нужно отрезать определенный участок материала для подключения, делайте это в соответствующих местах, которые обозначены производителем (как показано на фото). Также о том, как резать светодиодную ленту, мы рассказывали в соответствующей статье. Для соединения двух отрезков RGB ленты используйте паяльник либо специальные коннекторы.

3. Соберите цепь. Согласно схеме осуществите подключение многоцветной ленты к контроллеру, усилителю и блоку питания своими руками. Блок питания подключается к сети несложно, обычной электрической вилкой. Чтобы соединить БП с контроллером, нужно подключить черный провод к разъему «V-», а красный к «V+». Провода от ленты крепятся к контроллеру следующим образом: красный к разъему «R», зеленый к «G», а синий к «B». Оставшийся провод (он может быть любого цвета), нужно подключить к клемме с обозначением «V+»

4. Подключите подсветку к сети 220 Вольт и протестируйте пультом ДУ.

Наглядный обзор всех этапов монтажа Вы можете увидеть на видео примере:

Как собрать систему протяженностью 5 метров?

Вот и вся инструкция по подключению RGB светодиодной ленты своими руками! Как Вы видите, ничего сложно нет, главное правильно выбрать мощность устройств и схему, по которой будет собираться цепь. Если Вы случайно перепутаете провода, идущие от светильника к контроллеру, ничего страшного не произойдет, просто система не будет работать так, как должна (к примеру, вместо красного цвета будет светить синий). В этом случае просто сделайте правильное подключение и снова протестируйте готовую систему.

Как подключить RGB ленту до 5 метров с использованием блока питания на 12В

Помимо ленты на схеме мы видим два других электронных устройства – блок питания и RGB контролер. Необходимо помнить, что мощность каждого устройства должна быть больше на 25-30 процентов мощности, которую потребляет сама лента. Если посмотрим на таблицы мощностей у любого производителя лент, то наиболее востребованные на SMD 5050 из 60 штук на 12В ленты RGB потребляют 72 Вт. Проведем не хитрые манипуляции с цифрами и получим, что блок питания для ленты должен быть следующей мощностью: 72+30%=93,6 Вт. Производителя на такую мощность не выпускают блоки. Самый ближайший – на 100 Вт. Его нам и хватит вполне.

На блоке питания имеется стандартное обозначение: N-нулевой проводник, L-фазный, PE-земля. Как правило, в домах, построенных в советское время “земли” не было, поэтому можно или вообще его не использовать, либо параллельно соединить нулевой проводник с PE – клеммой, тем самым также обеспечив безопасность от поражения электрическим током. Есть блоки питания (старого образца) когда в них не предусмотрены клеммы для соединения с землей. Они не плохие, просто устаревшие.

На другой стороне блока имеется аббревиатура: +V – положительный вывод и -V – отрицательный вывод на 12 В.

На контроллере имеются входные клеммы с аналогичными +V и -V. На другой стороне имеются обозначения: B (blue) – для синего провода; G (green) – для зеленого провода; R (red) – для красного провода; +V – провод жёлтого цвета.

Проводниками соединяем вывода с блока питания ленты на аналогичные входы в контролер. Бывают случаи, когда можно перепутать провода выходные – как правило, лента будет работать но то, что будет обозначено на пульте (цветовые гаммы) не будут соответствовать действительности. Так что, если при подключении RGB ленты 5м Вы получаете такой эффект – проверяйте правильность соединений выходных контактов с блока питания на входные контакты контролера.

Ниже Вы можете посмотреть на схему подключения RGB ленты 5 м к блоку питания и контролеру

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

1) Схема один блок питания – одна лента стандартной длины

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный – “+”, чёрный – “-“), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку).

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход – один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.. Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии)

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.
