Схема подключения выключателя с подсветкой

Ошибки World Vision

За время работы сайта, у нас накопилось массу вопросов абонентов, касательно приставок World Vision. По некоторым темам мы постараемся дать ответ и предоставить возможные пути решения проблем.

Приставка не ищет каналы/ находит меньше 20

Попробуйте выполнить поиск в ручном режиме.
Убедитесь в том что правильно подобрали антенну. Если расстояние до телевышки Вашего региона более 10 км, то потребуется уличная антенна с усилителем сигнала.
Проверьте кабель от антенны на предмет целостности.

Устройство не подключается к телевизору

Возможны проблемы из-за старого ПО. Его необходимо обновить.
Проверьте кабель подключения к телевизору. В 30% случаев виновник всего провод.

Приставка перезагружается или зависает

Обновите ПО.
Сбросьте заводские настройки.

Как настроить обучаемый пульт

Всего на универсальном пульте имеется 4 программируемые кнопки: TV Power, Vol+\-, AV. Для программирования их, необходимо нажать одновременно кнопки ОК и 0, должна загорается красная лампочка. После этого прислоните другой пульт напротив обучаемого и нажмите на втором кнопку, которую Вы хотели бы запрограммировать. После этого на оригинальном пульте, нажмите и держите кнопку, которую Вы хоте ли бы перенести. Держать ее необходимо до тех пор пока не обучаемом пульте ДУ, диод не мигнет 2 раза. На этом процесс обучения можно считать завершенным.

Как подключить бра: подробная инструкция

Здесь мы вам расскажем, как подключить бра к сети 220 Вольт. Выполняйте следующие рекомендации, тогда все будет в полном порядке:

Выключаем свет в доме, для этого используем УЗО или ДИФ автомат. Далее проверяем, что электричество точно выключилось.
Берем заднюю крышку бра, ее нужно приложить к стене, а в месте, где она будет крепиться, ставим соответствующие обозначения.
Крепим крышку на стену с помощью саморезов или дюбелей.
Зачищаем все контакты примерно на 5-8 мм.
Соединяем все контакты между собой (провод к проводу).
Закрепляем корпус болтами, как правило, они идут в комплекте.
Устанавливаем плафон, проверяем, чтобы крепко держался.
Устанавливаем источник света (лампу).
Проверяем, как все работает.

Как видите, все очень просто. Если вам стало непонятно после нашей инструкции или ваше бра немного отличается, посмотрите другие видео уроки по теме: самостоятельное подключение бра.
Особенности подключения бра

Советы от экспертов

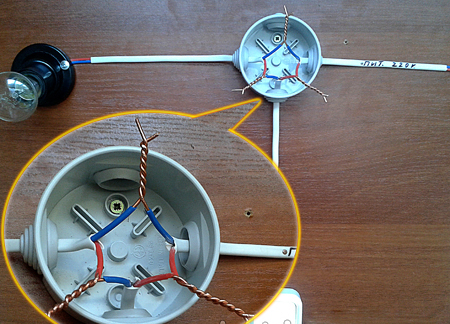

Подключение выключателя, через распределительную коробку.

Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода – ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 – схема выключателя с проводами разных цветов.

Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.

Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности – фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.

Для соединения фазного провода к самому выключатель необходимо:

при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс – шайб, зажать между контактами выключателя.

Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.

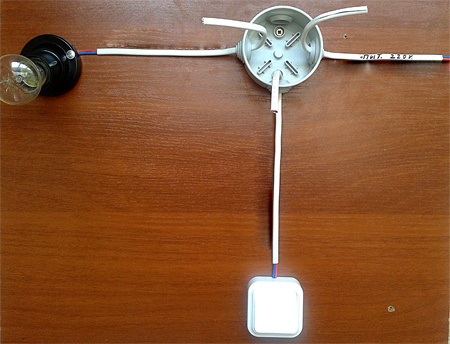

Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.

При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 – 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.

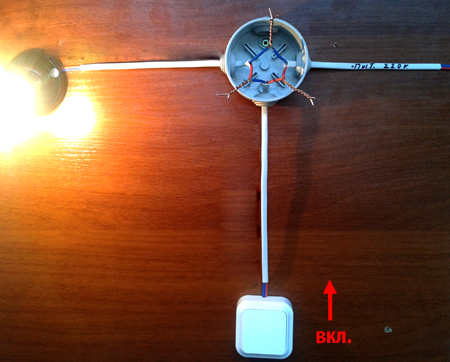

Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.

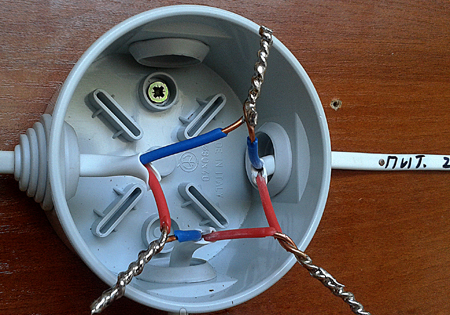

Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.

Схема подключения к телевизору на примере Cadena CDT-100 и 1711SB

Для наглядности мы специально взяли 2 наиболее популярные модели приставок Cadena и постараемся разобраться в процедуре их подключения к любому телевизору.

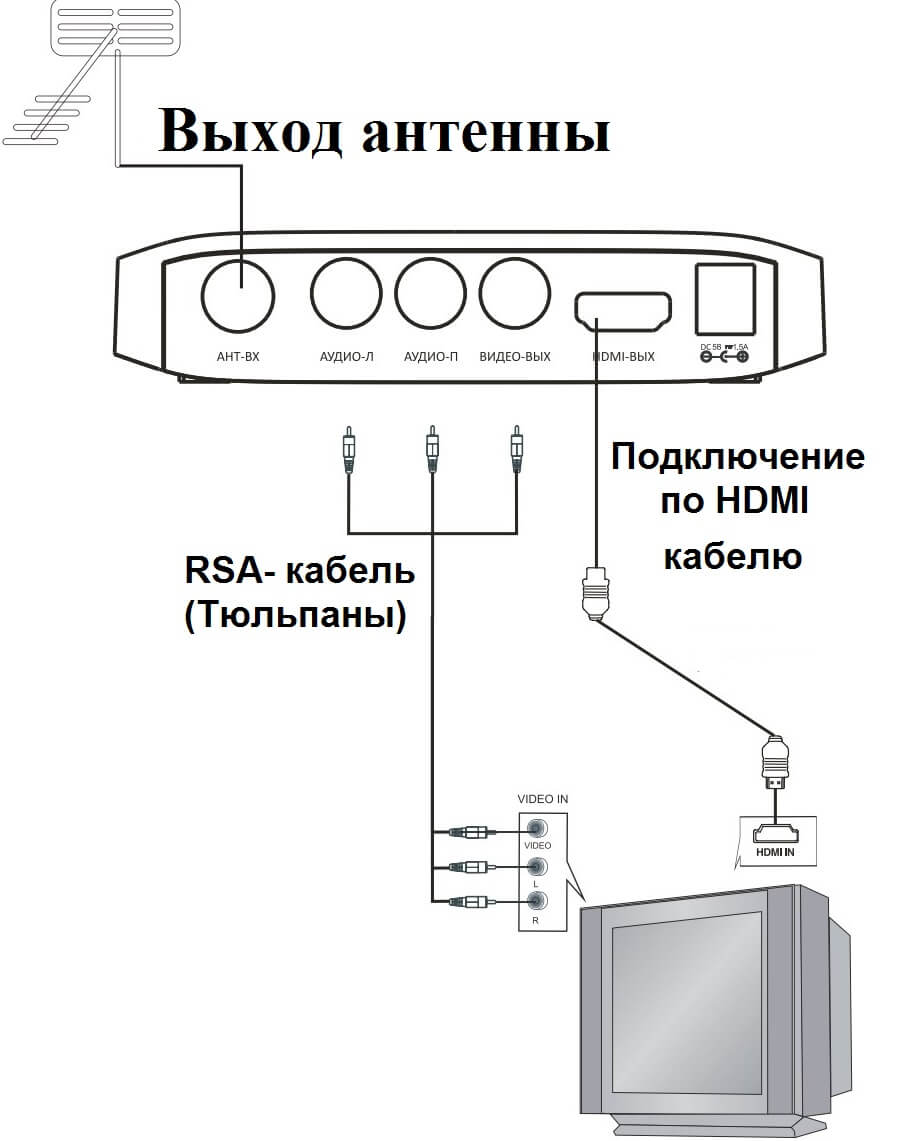

Для начала нам потребуется общая схема подключения цифровой приставки для приема эфирного вещания через обычную внешнюю или комнатную антенны. Как Вы можете заметить, выход антенного кабеля всегда должен проходить через приставку.

Дело тут в том, что цифровой сигнал передается в зашифрованном виде. Если проще, то это лишь набор единиц и нулей. Чтобы его расшифровать и предоставить пользователю, необходим дешифратор. В современных моделях телевизоров он уже встроен. Однако в старых приходится пропускать этот сигнал через дополнительные преобразователи, которыми выступают приставки.

Подключение моделей типа Cadena CDT-100

В качестве первого примера возьмем модель CDT-100. У этой приставки имеется всего 1 выход, по которому ее можно подключить к телевизору. Это HDMI. Это интерфейс, позволяющий просматривать картинку в высокой четкости.

В случае если на Вашем телевизоре имеется такой, то необходимо будет приобрести в магазине провод данного для подключения приставки по данному интерфейсу. Стоимость его не велика и начинается со 100 рублей. Лучше отдать чуть побольше, чтобы кабель прослужил Вам дольше.

Однако далеко не все телевизоры, у которых нет возможности самостоятельного приема цифры, имеют в наличии входа под HDMI. Обычно это RSA или SCART. Если это как раз Ваш случай, то для приставки Cadena с разъемами, как у CDT-100, можно приобрести конвертер сигнала под RSA.

В наших магазинах такой может обойтись в приличную сумму в районе 700- 1200 рублей. Тут придется несколько раз подумать, стоит ли это того.

Варианты подключения для 1711SB

Приставки Cadena данного типа, более предпочтительны, т.к их можно подключить практически к любому телевизору. По крайней мере у Вас будет не меньше 3х вариантов, способных настроить цифровое вещание на 90% случаев.

HDMI. В случае если телевизор способен напрямую (без конвертера) принимать сигнал по hdmi, следует выбрать его в первую очередь, т.к он обеспечивает наилучшее изображение.
RSA. Тюльпаны следует подключать по цветам. При этом 2 цветных провода будут отвечать за звук, а 3 за показ изображения на экране.
SCART. Встречается очень редко и в довольно таки старых моделях телевизоров. В случае наличия данного входа, необходимо дополнительно приобрести специальный переходник с RSA кабелей.

Подключение светильника бра: основные способы

Всего можно назвать несколько разновидностей бра, подключить их не составляет огромного труда, однако, есть определенные особенности. Поэтому узнайте о каждом типе по отдельности.

Модель на веревке

Здесь мы с вами рассмотрим, как подключить бра с выключателем-шнурком, на самом деле сложного в этом нет ничего. Нужно только провести все провода к месту подключения и выбрать высоту, желательно устанавливать бра на высоте 1-2 метра. Далее присоединяем все провода между собой, их три: L – фаза, PE – земля, N – ноль. Узнайте особенности светильников для кухни.

Все провода нужно соединить соответственно одинаковые. Далее закрепляем бра на стене и пользуемся. Посмотрите, как подключить бра с выключателем-шнурком видео, так будет понятней, что к чему.

Бра с выключателем

Это обычная альтернатива веревочных бра. Инструкция по монтажу схожа, одна здесь нужно все соединять только по специальной схеме и использовать все возможные советы по правилам электромонтажных работ. Такая серьезность связана с тем, что вы провод видеть не будете, и если сделать что-то не так, можно вызвать замыкание. Такой тип можно использовать для подключения светильников в детской комнате.

Итак, как правильно подключить бра, схема имеет следующий вид:

Фаза должны идти на выключатель.
Фаза с выключателя должна возвращаться назад в светильник.
Ноль и земля в этом случае подключаются напрямую.

Бра без выключателя

Еще одним способом можно назвать бра напрямую к сети без выключателей. В этом случае все подключается только прямым способом – шнур вставляется в розетку, и все начинает светить. Такой способ считается отличным, ведь ненужно долбить стену и думать, как же все подключить, здесь все проще простого.

Однако, отвечая на вопрос, как подключить бра с выключателем-шнурком, мы вспомнили одну особенность. Ведь можно поставить шнурок, который будет разрывать цепь. Так можно не трогать постоянно розетку, подошли, включили и все работает отлично. Посмотрите, как выглядит схема в этом случае.

Как подключить люстру к одноклавишному выключателю без замены проводки

Не стоит полагаться на то, что предыдущие мастера выполнили разводку освещения согласно правильной схеме подключения. Т.е. маркировка проводов может не соответствовать их назначению. Согласно правилам установки электроприборов, фазовому проводу соответствует коричневый цвет изоляции. «Нулевой» обычно имеет синюю оболочку, а проводник для заземления окрашен в желто-зеленый оттенок. Для того чтобы убедиться в правильности устройства разводки необходимо индикатором идентифицировать соответствие цвета изоляции провода, идущего от распределительного щитка к выключателю и месту крепления люстры.

После того как определено соответствие маркировок проводов осуществляется монтаж светильника и его подсоединение к цепи. При этом необходимо соблюдать соответствие проводов, выходящих из корпуса светильника. Один нюанс – современные конструкции осветительных устройств имею три выходящих провода. Один из которых предназначен для заземления. В случае подключения люстры к одноклавишному выключателю через двухжильный кабель, лишний провод (земля) просто изолируется или удаляется, а остальные соединяются с помощью клемм или обжимных гильз. Применение скруток запрещено.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Практические советы

Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Как разобрать выключатель света?
Чем опасен обрыв нулевого провода
Какие инструменты должен иметь электрик

Поиск и настройка 20 цифровых каналов на приставках World Vision

При первом подключении любой из приставок World Vision, на телевизоре должно появиться специальное приветственное сообщение, в котором Вам предложат быстро настроить устройство. В любом случае, если подбор антенны был произведен правильно, то тюнер сможет самостоятельно настроить все имеющиеся каналы. Для этого необходимо:

Перейти в меню устройства, нажав соответствующую кнопку на пульте ДУ.
Нажать кнопку “Menu” и перейти в раздел поиска. Указать в пункте диапазона DVB-T2. Если у антенны имеется усилитель сигнала, то дополнительно также переключите питание на “вкл”.
Выбрать “Автопоиск” и нажать “ОК”.
Приставка проведет поиск по всем имеющимся частотным диапазонам. Поиск будет продолжатся в течении 5-10 минут. За это время устройство сохранит весь доступный список каналов и по окончанию сохранит настройки.

Функция автопоиска весьма удобна в тех случаях, когда имеет стабильный сигнал и сама антенна качественно настроен на и способна принимать цифровой сигнал без проблем.

Ручной поиск

Если же имеются проблемы с силой сигнала или же устройство без видимых причин не может обнаружить нужное количество каналов, то следует повторить процедуру поиска в ручном режиме. Последовательность действий при этом следующая:

Переходим в меню приставки, в раздел поиска.
Выбираем там “Ручной поиск” и нажимаем “ОК” на пульте ДУ.
После этого заходим в интернет и открываем интерактивную карту ЦЭТВ. Указываем на ней свою область проживания и записываем параметры ближайшей к вам телевышки. Нас будет интересовать номер канала для РТРС 1 и РТРС 2.
В меню приставки, указываем номер сначала первого канала с карты. При этом смотрим, чтобы мощность и качество сигнала изменилось с 0%, на какое-либо значение. В данном случае не обязательно иметь 100%. В некоторых областях проживания для нормального вещания бывает достаточно 60%, 70% и тд …
Нажимаем “ОК”. Поиск найдет имеющиеся телеканалы и радио.

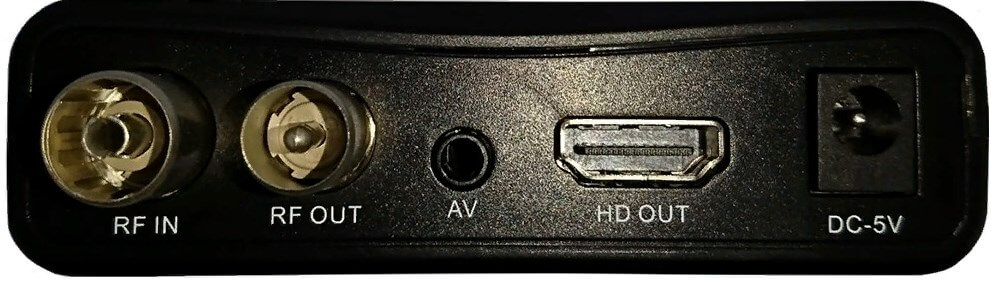

Какие бывают подключения и как выбрать подходящий источник сигнала

Кроме основного шнура питания, через который включается приемник спутникового телевидения, на задней панели можно встретить следующие аудио – видео выходы:

аналоговый RF;
композитный аудио – видео выход AV;
формат S-Video;
формат SCART;
компонентный выход Y Pb Pr;
HDMI (High Definition Multimedia Interface).

Рассмотрим каждый из них по порядку и определим подходящий тип подключения для вашего цифрового спутникового приемника.

Аналоговый RF – устаревший формат передачи видео и аудио сигнала, использовался раньше как антенный вход для приема аналоговых телерадио передач.

Композитный аудио – видео выход AV – самый распространенный вид подключения, который можно встретить практический на любом телевизоре или спутниковой приставке. В простонародье такой вид соединения получил название мартовского цветка – «тюльпаны».

Вы можете воспользоваться разноцветными кабелями, если у вас еще остался телевизионный приемник старого образца с электроннолучевой трубкой. Для того чтобы самостоятельно подключить, достаточно подсоединить соответствующие цветовые концы кабеля к гнездам на приставке и телевизоре.

Формат S-Video – самый интересный разъем, который очень напоминает соединение клавиатуры или компьютерной мыши с системным блоком. Его можно встретить на более дорогих моделях телевизоров и ресиверов. Напоминает круглую розетку с несколькими контактами внутри.

Формат SCART – распространенный вид соединения ресивера и ТВ, европейский стандарт, через который одновременно проходит видео – аудио сигналы. Качество картинки при соединении через SCART сравнимо с изображением, получаемым при подключении через компонентный видео выход. Представляет собой толстый кабель на концах которых расположены разъемы с 21 контактами. Для того чтобы самостоятельно состыковать ТВ и ресивер достаточно подсоединить соответствующие концы к гнездам на приставке и телевизионному приемнику.

Компонентный Y Pb Pr – один из разновидностей кабельных соединении, который способен передавать сигнал высокого разрешения, вплоть до 1080i. Шнур представляет собой набор из разноцветных кабелей, которые передают соответствующий своему цвету сигнал.

Зеленый служит для передачи HDTV яркостный Y
Красный HDTV Cr\Pr Chroma
Синий HDTV Cb\Pb Chroma
А так же дополнительный, красный и белый для звуковых каналов.

Для того, что бы произвести самостоятельно соединение ресивера триколор по компонентному кабелю необходимо внимательно прочитать инструкцию и не перепутать кабеля. Большинство телевизоров и ресиверов оснащаются таким видом подключения. Связано это с тем, что канал может передавать картинку в высоком разрешении без существенной потери качества. Если ваш телевизор позволяет произвести соединение подобным образом, не стоит отказываться от такого выбора. Картинка на выходе будет значительно отличаться качеством от предыдущих методов соединения.

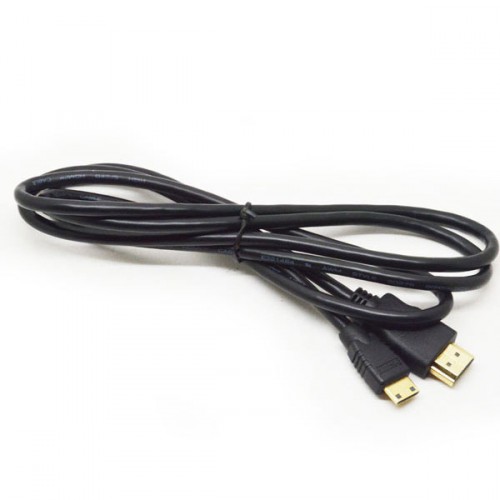

HDMI (High Definition Multimedia Interface) – современный формат передачи данных между ресивером триколор и вашим телевизором. Преимуществом HDMI подключения является обход дополнительных преобразований в процессе передачи видеосигнала. То есть цифровой сигнал попадает в телевизор в том виде, в котором транслирует оператор связи и не претерпевает изменении.

Для сопряжения вашего ресивера к ТВ, лучшим вариантом является HDMI соединение, если конечно таковое имеется у ресивера и телевизионного приемника. Так как спутниковые телеканалы переходят на новый стандарт вещания. И компания триколор ТВ не является исключением, она потихоньку отказывается от вещания своих телеканалов в форматах MPEG 2 и MPEG 4 и переходит на вещание телевидения высокой четкости HD. Поэтому целесообразно использовать соединение, которое максимально качественно может передавать транслируемую картинку на ТВ.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

Снимаем клавиши, поддевая их отвёрткой с плоским жалом.
Аккуратно удаляем декоративную рамку.
Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.
Ослабляем крепления проводов и отсоединяем их.

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
Закрутить болты крепления к подрозетнику.
Установить рамку и клавиши.
Включить рубильник и проверить работоспособность устройства во всех режимах.

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

https://youtube.com/watch?v=zhGl2YIt3IQ

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

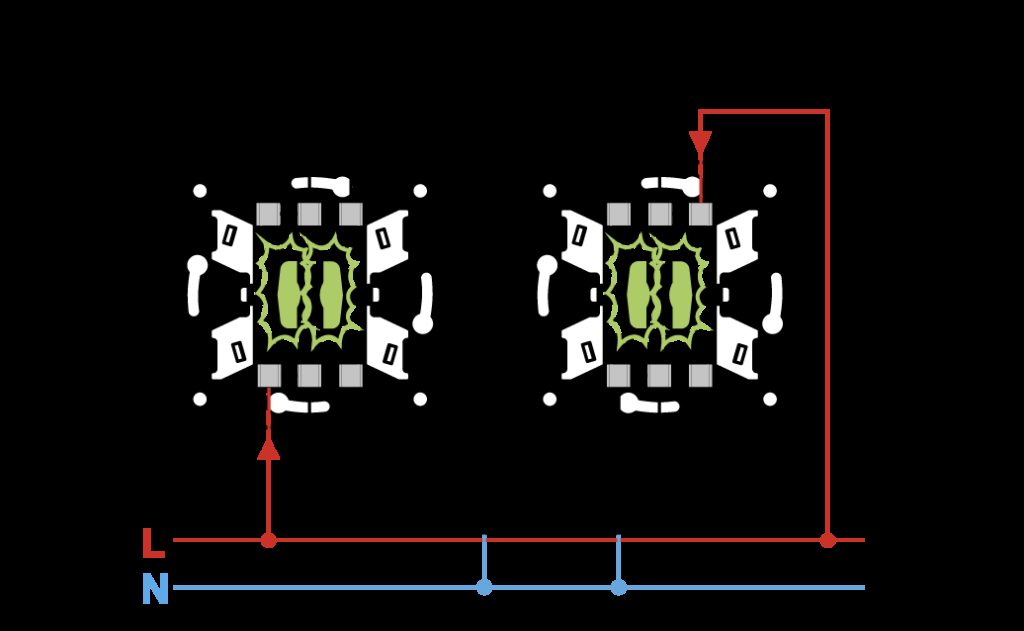

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Установка дополнительных устройств

Доводчик двери

Данное устройство обычно не входит в стандартный комплект видеодомофонов, но его использование почти повсеместно стало обязательным.

Стоимость конструкции не слишком велика и её монтаж не представляет особой сложности, но преимущества при использовании доводчика, весьма ощутимы.

Уменьшение вибраций и импульсных сотрясений благотворно влияет на механизм электрозамка, схемы и контакты вызывной панели, продлевая время их эксплуатации.Можно быть уверенным, что дверь подъезда или калитка будут всегда закрыты.

Переговорное устройство

К качеству того как устанавливать видеодомофоны в квартирах предъявляют повышенные эстетические требования. Не должно быть видно электрической и другой проводки.

Сам аппарат должен быть прикреплён надёжно и ровно на высоте 1500-1600 мм от уровня пола, тогда экран будет на высоте глаз. Размещено устройство, должно быть не далеко от источника питания в достаточно просторном месте, что даст возможность установки дополнительных устройств.

Короба, по которым будут подводить провода, передающие информацию, должны быть больше по площади сечения из расчёта прокладки дополнительных кабелей.

Усилители

Если одна из точек передачи сигнала находится слишком далеко, могут возникнуть проблемы с качеством изображения. Для решения этой проблемы можно использовать специальную аппаратуру.
Бывают двух типов:

врезаются в линию кабеля в одном месте;
имеют приёмник с передатчиком, и размещены на противоположных концах передающей линии.

Данные устройства обеспечивают высокое качество передаваемого сигнала на дальние расстояния от нескольких сотен метров до 3 километров. Имеют регулировку уровня передачи сигнала, не требуют отдельных источников питания, компактны.

Обеспечивают подавление абсолютно всех помех, возникающих по линии передачи. Многие из них имеют встроенную систему грозозашиты. Единственный минус – для установки передающего устройства из пары, необходим дополнительный коммутационный шкафчик.

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Электромеханический замок

Устройство крепится на не открывающуюся часть двери или на стену. Возможен вариант и с использованием пустотелого дверного полотна, в котором прячут провода питания, но это слишком трудоёмкий процесс.

Крепление замка производят на Т-образный металлический профиль, если конструкция решётчатая (садовая калитка и т. д.), или жёстко укрепляем на стене с помощью дюбелей.

Аккуратно снимаем с внутренней стороны замка пластину личины, прикладываем к профилю или стене и производим разметку монтажных отверстий. Затем:

Высверливаем отверстия нужного диаметра и загоняем дюбеля.
Прокладываем кабель питания. Обычно он подаётся в штрабе внутри стены, но возможно и внешнее размещение в коробе.
Подводка кабелей может идти как от отдельного блока питания, так и от вызывной панели.
Подводим кабеля управления, проведённые через стену от вызывной панели.
Подключаем контакты согласно схеме из паспорта изделия.

Разводка проводов

При подключении одноклавишного, двухклавишного и трехклавишного выключателя своими руками схема разводки проводов от соединительной коробки к светильникам будет немного отличаться. Сейчас мы рассмотрим каждый из вариантов!

Одна клавиша

Подключить одноклавишный выключатель самому проще всего. В распределительную коробку входят два провода – нулевой и фазный.

Вводной ноль (синего цвета) сразу же соединяется с нулем светильников (см. на схеме). Вводная фаза сначала идет к выключателю, потом назад в коробку и после этого уже соединяется с фазой лампочки. Вот и вся схема подключения проводов одинарного устройства. Как вы видите, ничего сложного нет, главное не перепутать жилы между собой (что бывает очень часто, несмотря на то, что в стене выведены только два провода).

Видео: подключение одноклавишного выключателя

Две клавиши

Схема подключения двухклавишного выключателя немного отличается. Это связано с тем, что разрыв цепи будет осуществляться для каждой группы светильников отдельно. Как и в предыдущем случае, в распределительную коробку будет входить две жилы. Синий проводник на входе в коробку сразу же соединяется с остальными синими проводами.

Фаза сначала ведется на разрыв на две кнопки, фиксируясь в специальном вводном отверстии. Два исходящих провода идут к каждой группе светильников (либо просто на две лампочки).

Обращаем Ваше внимание на то, что на задней стороне корпуса имеются 3 вывода: два с одной стороны и один с другой (см. картинку ниже)

Тут нужно быть внимательным и ничего не перепутать: там, где один ввод, необходимо подключить входящую фазу, а там, где 2 отверстия, должны выходить исходящие фазные провода, идущие к светильникам.

Вводные отверстия на корпусе

Наглядная видео инструкция подключения двойного устройства:

Видео инструкция: установка двухклавишного выключателя

Три клавиши

Схема подключения тройного выключателя света аналогична монтажу двухклавишного изделия. Ноль, как и в предыдущих случаях, скручивается с нулями всех трех групп лампочек. Вводная фаза направляется на разрыв, а оттуда разделяется на три отдельных фазных проводника, идущих каждый к своей группе ламп.

Предоставляем Вам наглядную схему:
