2 способа подключения китайского выключателя с подсветкой 3 контакта, 220 вольт. - perfectionist канал самоделок

Самостоятельный вариант

Есть некоторые мастера, которые из прежнего аппарата своими руками делают выключатель со встроенным светодиодом. И не потому, что жаль денег на заводское устройство, просто иногда такая работа повышает свой авторитет и самооценку.

Хотите тоже попробовать? Тогда, перед тем как сделать подобное устройство, запаситесь необходимыми материалами:

световой диод (мощность 2 Вт);
резистор (сопротивление 100 кОм);
паяльник.

Теперь демонтируйте выключатель. С помощью паяльника соберите резистор и диод в цепь, припаяйте её к входному и выходному контактам выключателя, аккуратно расположите диодную лампу в корпусе, чтобы она хорошо легла и не мешала. Поставьте аппарат на место.

В принципе ничего сложного в изобретении своими руками устройства на светодиоде нет. Есть только несколько недостатков:

Во-первых, в клавишах нет специальных окошек, их придётся каким-то образом просверлить самостоятельно, вряд ли это получится очень эстетично.
Во-вторых, сделанное устройство будет полноценно работать, только если в светильнике вставлены лампы накаливания. В случае осветительного прибора с люминесцентной лампой, такая схема приведёт к тому, что светильник будет светиться и мигать даже при отключенном выключателе. Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать (из-за большого сопротивления светодиодного светильника).
И, в-третьих, всё-таки самодельные электроприборы – это всегда риск, который вы берёте на себя.

Как выглядит подсветка для выключателя сделанная своими руками можно увидеть в этом видео:

Поэтому вспомним старую русскую пословицу: «Лучше семь раз отмерь, один раз отрежь». Прежде чем решиться на изготовление самодельного выключателя с подсветкой, хорошенько всё обдумайте и учтите недостатки. Может лучше взять кошелёк, пойти в магазин и купить нормальный заводской аппарат?

Как установить выключатель с подсветкой мы с вами разобрали. Рассказали и о проблемах, с которыми можно столкнуться после его монтажа. Дальше выбор за вами. Но ведь из любой сложной ситуации всегда находится выход. А выключатель, который в тёмной комнате будет сигнализировать вам о своём местонахождении, всё-таки очень удобен.

Совмещение с энергосберегающими лампами

Если вы произвели подключение двухклавишного выключателя с подсветкой, а экономные лампы в осветительном приборе мигают в отключенном состоянии, не стоит возвращаться в магазин с претензиями, что вам продали некачественный аппарат.

Здесь причина кроется в устройстве энергосберегающих ламп. Небольшое напряжение, которое поступает на светодиод выключателя, оказывается вполне достаточным, чтобы заряжать конденсатор лампочки-экономки. Заряженный конденсатор подаёт сигнал на стартер, а тот в свою очередь даёт старт на запуск освещения, в результате чего лампы начинают коротко помигивать. Так может повторяться много раз, пока в итоге лампочка не перегорит.

Чаще всего приходится делать выбор из двух очевидных вариантов:

Либо, если в комнате выключатель с подсветкой, то устанавливайте в светильниках только лампочки накаливания или галогенные, с ними подобных казусов не бывает.
Либо, если вы хотите экономить путём установки в осветительных приборах энергосберегающих ламп, придётся отказаться от такого типа выключателя.

Но и в данной ситуации можно найти выход:

Подключите параллельно с экономкой лампу накаливания, ток будет идти по нити накала, но при этом не будет нужного энергосберегающего эффекта.
Можно параллельно лампочке подсоединить дополнительное сопротивление (резистор). На рабочий режим никакого влияния он оказывать не будет, а вот при выключенном освещении, небольшой ток, проходящий через светодиод в выключателе, будет идти не на зарядку конденсатора, а через установленный резистор.

Подробнее о решении проблемы мерцания энергосберегающих и светодиодных ламп смотрите в этом видео:

Есть такие энергосберегающие светодиодные лампы, которые уже в своей схеме имеют шунтирующий резистор и вполне могут совмещаться с подключением через аппарат с подсветкой. Небольшой недостаток таких ламп лишь в том, что на разгорание на полную мощность им потребуется около минуты времени. Да и цена у них не маленькая.

Расчет гасящего конденсатора

Если конденсатор включить в цепь переменного тока, то он через него будет протекать, но в зависимости от емкости и частоты тока его напряжение снизится на какую-то величину. Для вычисления используют следующую формулу:

где Xc – емкостное сопротивление конденсатора (ОМ);

f – частота тока в сети (в нашем случае 50 ГЦ);

С – емкость конденсатора в (мкФ);

Для расчетов эта формула не совсем удобна, поэтому на практике чаще всего прибегают к следующей – эмпирической, которая позволяет с достаточной точностью проводить подбор конденсатора.

C=(4,45*I)/(U-Uд)

Исходные данные: Uc –220 В; Uсд –2 В; Iсд –20 мА;

Находим емкость конденсатора С =(4,45*20)/(220-2)=0,408 мкФ, из ряда номинальных емкостей Е24 выбираем ближайший меньший 0,39 мкФ. Но при выборе конденсатора необходимо еще учитывать его рабочее напряжение, оно должно быть не меньше, чем Uc*1,41.

Дело в том, что в цепи переменного тока принято различать действующее и эффективное напряжение. Если форма тока синусоидальная, то действующее напряжение в 1,41 больше эффективного. Значит, конденсатор должен иметь минимальное рабочее напряжение 220*1,41=310 В. А так как такого номинала нет, то ближайший больший будет 400 В.

Для этих целей можно использовать пленочный конденсатор типа К73-17, его габариты и масса вполне позволяют разместить в корпусе выключателя.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы

Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу

И желто – зеленый провод, который отвечает за заземление

При подсоединении проводов к контактам, важно не перепутать их.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.

Похожие материалы на сайте:

Как перенести розетку
Что такое диммер
Расположение выключателей

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

все работы должны проводиться в обесточенной сети;
недопустимо перегружать электросеть;
проверить маркировку проводов на соответствие к подключаемой сети;
поврежденный участок сети лучше заменить, а не ремонтировать;
нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

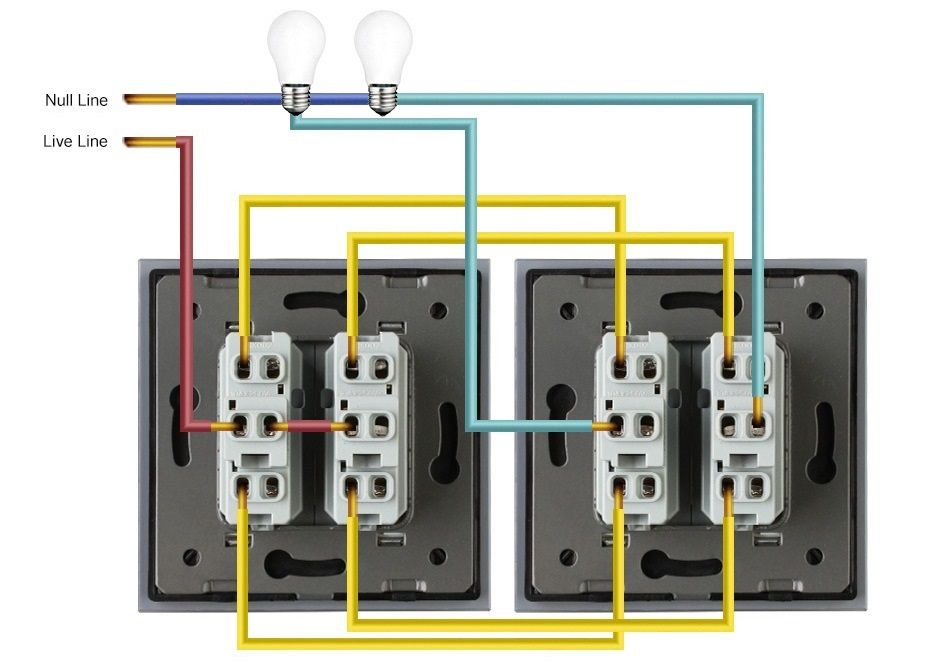

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

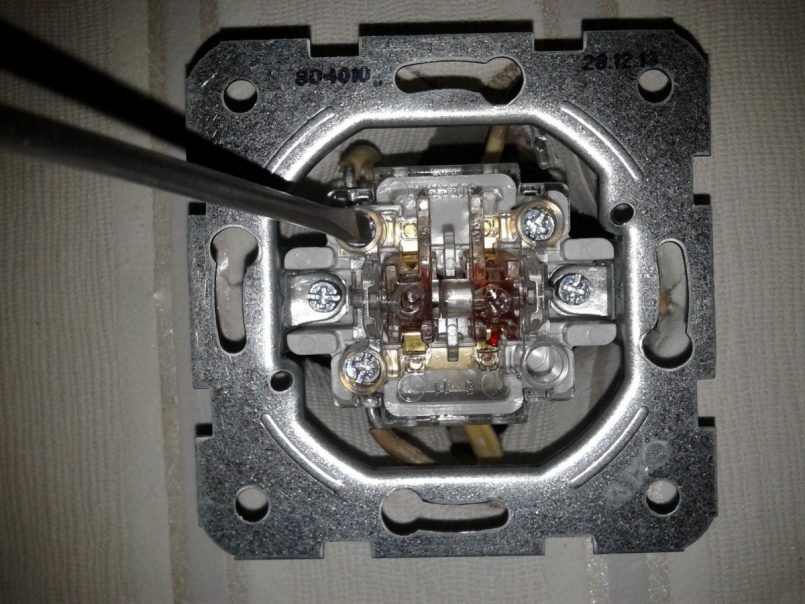

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Конструкция

Перекрестные выключатели (Легранд, Шнайдер Электрик и другие) имеют не три контакта (как большинство стандартных блоков управления), а четыре. Такая конструкция позволяет одновременно отключать или включать по два контакта. Благодаря этому, одновременно замыкается или, напротив, размыкается несколько линий питания (в данном случае, две).

Фото — схема работы перекрестного выключателя

Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые – нет. Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично.

Они представляют собой два спаренных одноклавишных выключателя (иногда одноклавишный), контакты которых соединены при помощи специальных металлических перемычек. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками. Такая модель имеет всего одну кнопку, отвечающую за работу системы контактов.

Фото — принцип подключения

Существует два типа таких переключателей по принципу работы:

Клавишные;
Поворотные.

В поворотных контакты замыкаются при помощи поворотного механизма. Они несколько дороже обычных, но имеют более разнообразные дизайнерские варианты.

И два по вариантам монтажа:

Накладной (Unica Q, Лезард);
Встроенный (Леград, АВВ).

Наружный монтируется поверх стены. Для его установки нет необходимости пробивать поверхность дома и устанавливать в стену дополнительный блок. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение. Но такие модели считаются недостаточно удобными в эксплуатации – они подвержены физическим воздействиям и влиянию агрессивной окружающей среды.

Фото — схема управления светом из трех мест

Встроенные используются для монтажа в стены. Их применяют для разводки проводки во всех типах зданий. Для их монтажа предварительно необходимо подготовить отверстие в стене, соответствующее коробке переключателя.

Особенности переключателей перекрестного типа исполнения:

Для их подключения используются исключительно четырехжильные провода. В крайнем случае, специалисты рекомендуют использовать два двухжильных с хорошей изоляцией, но такое решение нецелесообразно;
Такой переключатель может быть одноклавишный, двух и трехклавишный. Но его рекомендуется устанавливать только при необходимости выключать свет из трех разных мест (скажем, в начале, середине и конце коридора). Во всех остальных случаях можно использовать классические проходные варианты;
Промежуточный переключатель устанавливается исключительно на этапе разводки проводки по дому или квартире. Это основной его недостаток. Из-за подсоединения нескольких контактных групп для подключения системы требуется большое количество проводов, что может создать определенную пожароопасность;
Среди достоинств конструкции высокие показатели износостойкости. Учитывая, что контакты перекрестных моделей чаще замыкаются, чем проходных или обычных, перемычки выполнены из прочного коррозионностойкого металла, чаще всего – это медь или легированная сталь. В большинстве вариантов есть дополнительная защита от воздействия конденсата, пыли и влаги.

Фото — подключение перекрестного одноклавишного переключателя

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже не возможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
Вкрутить болты.
Установить декоративную рамку.
Вставить клавишу.
Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

к содержанию

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек

Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

Принципы подключения следующие:

Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

Перекрестный

Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
От второго проходного выключателя ведется кабель для подсоединения ламп.
Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1. Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора: Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2). В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Почему светодиодные лампы горят при выключенном выключателе: причины и решения
Почему моргают светодиодные лампочки: поиск неисправности + как починить
Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

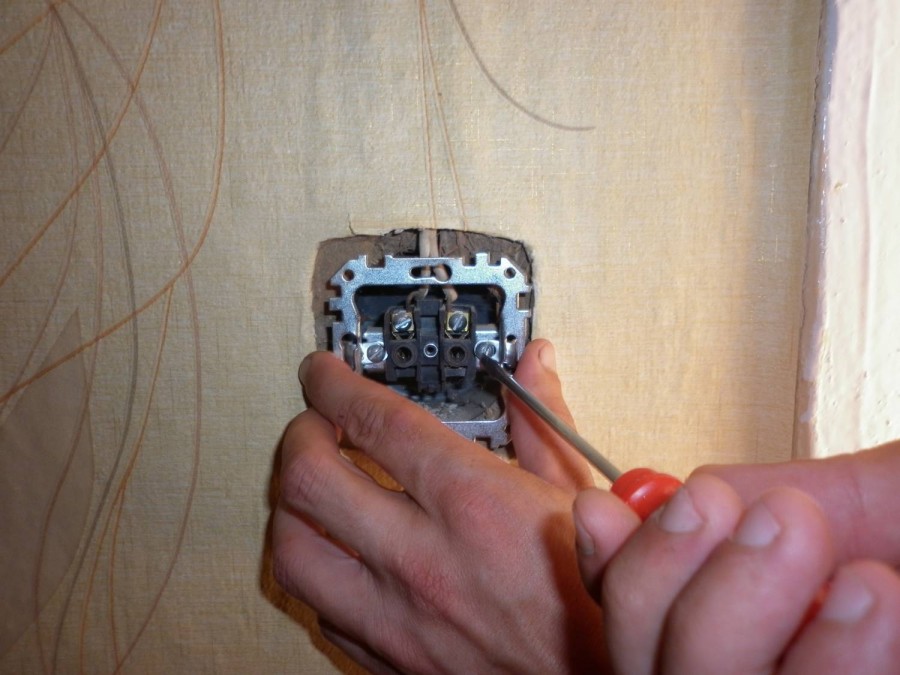

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя. Если у вас возникли проблемы, то возьмите отвертку, и немного подденьте их со сторон. Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода из контактов

Делать это осторожно стоит как минимум потому, что поврежденные провода подлежат удалению, а чем короче они будут в коробке, тем сложнее будет производить их монтаж и последующую установку выключателя.

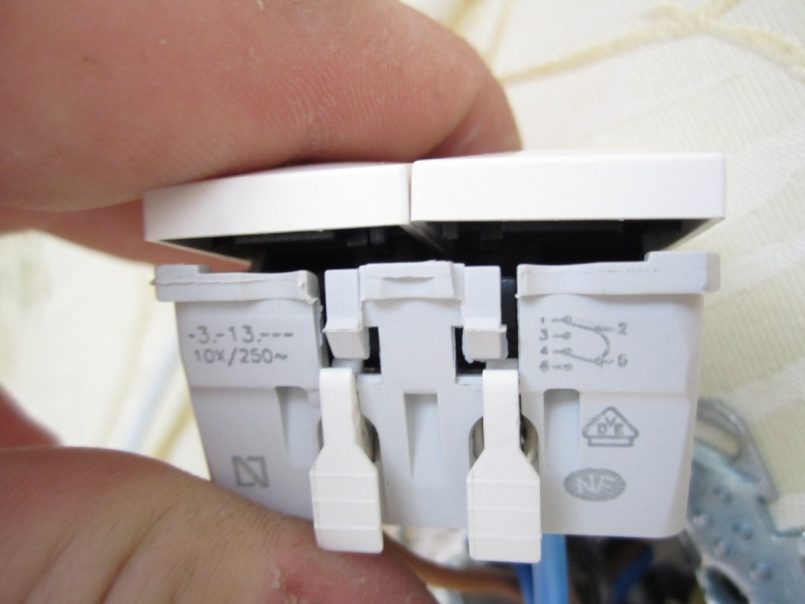

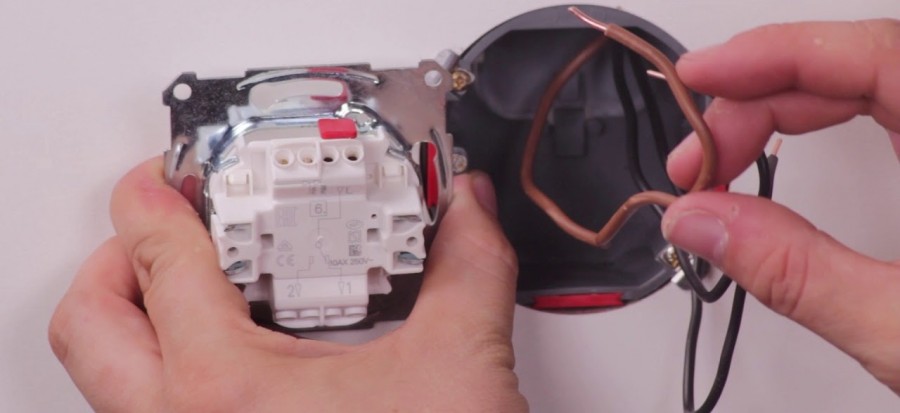

Теперь, когда у вас есть пустая коробка, из которой только торчат несколько проводов, можно начинать монтаж нового выключателя. Обычно, на обратной стороне есть маркировка, которая показывает к какому контакту нужно подсоединять какой провод.

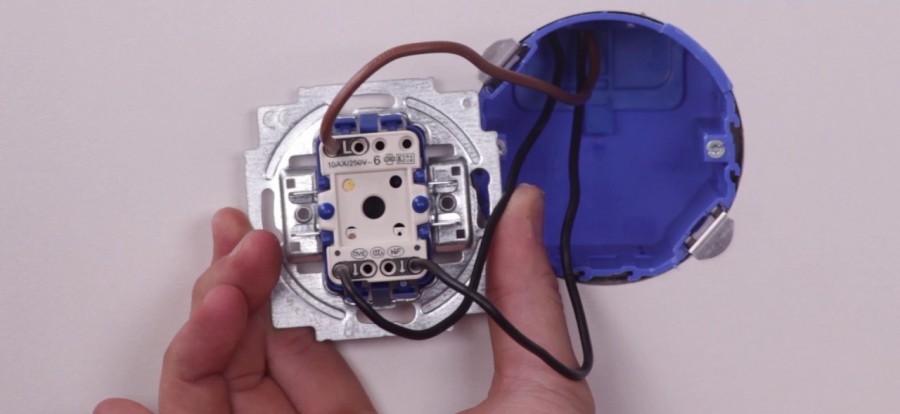

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Разновидности

проходной одноклавишный и двухклавишный выключатели с подсветкой

Современный рынок пестрит таким многообразием электротоваров, что нельзя хотя бы кратко не остановиться на вопросе, какие разновидности имеет выключатель с индикатором.

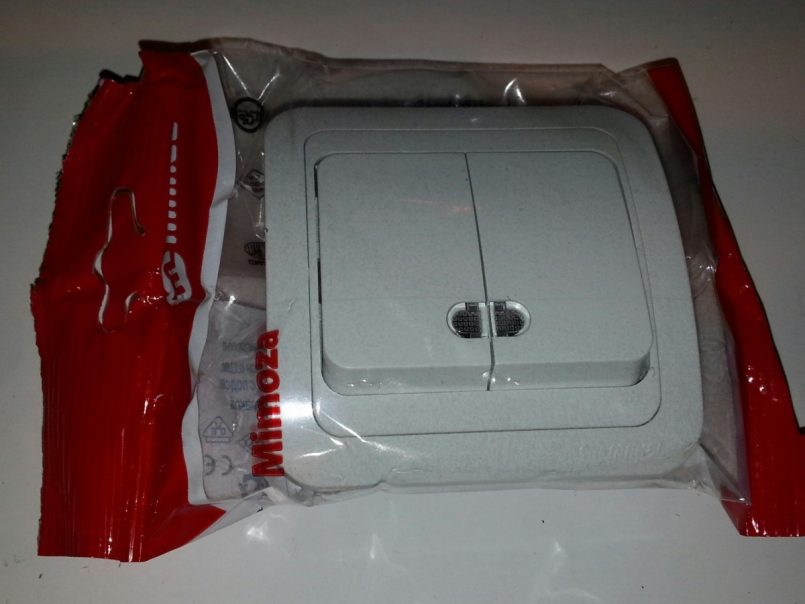

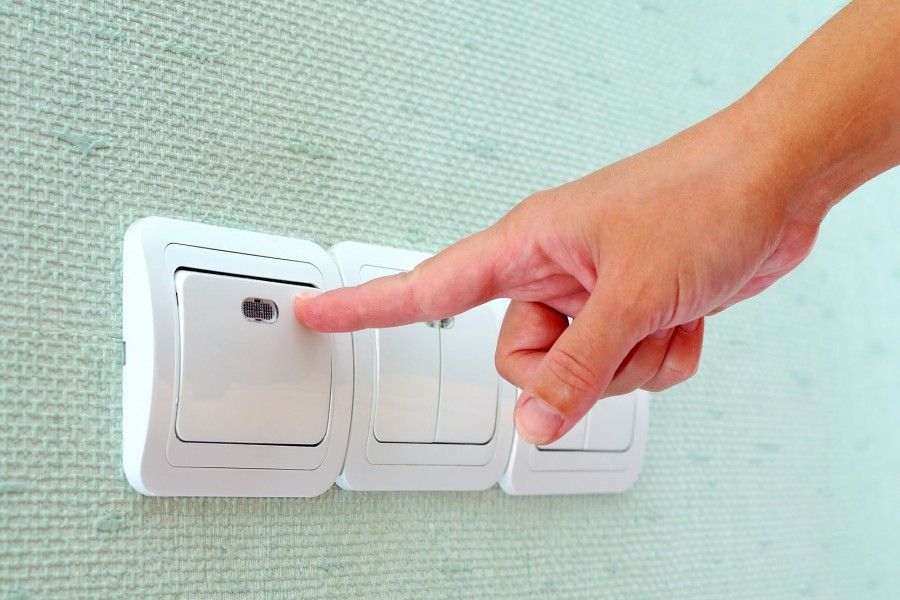

Обычное устройство с двумя клавишами (также может быть и с одной, и с тремя), в каждой из них имеется маленькое окошко, сквозь которое в темноте видно свечение неоновой лампы. Такого плана выключатели с подсветкой относятся к наиболее распространённым, изготавливаются из пластика, отличаются простотой и при монтаже, и при обслуживании.
Кнопочный аппарат. Устройство выключателя с подсветкой такого варианта отличается наличием на месте клавиш кнопок разной конфигурации в зависимости от дизайна (круглая, квадратная, прямоугольная). Эти модели считаются самыми современными, изготавливаются из нержавеющей стали либо пластика, прекрасно смотрятся в любом интерьере, особенно в стиле хай-тек.
Проходной выключатель с подсветкой. Его схема подключения предусматривает установку данного коммутационного аппарата в нескольких точках помещения (например, в длинном коридоре, большой комнате или двухуровневой квартире). То есть при входе в помещение включили свет, а дойдя до конца выключили, и не надо для этого возвращаться. Установка выключателя такого типа целесообразна в частных домах на несколько этажей, гостиницах и отелях, офисных и складских помещениях.

Список источников
