Жив или мёртв? проверяем радиодетали

Как проверить конденсатор мультиметром?

В зависимости от функционального набора вашего тестера – есть два способа.

Непосредственный. Если прибор имеет функцию проверки конденсаторов – просто следуйте инструкции;
Косвенная проверка. Мультиметр применяется в качестве омметра или амперметра. По определенным признакам определяется исправность радиодетали.

Рассмотрим оба способа:

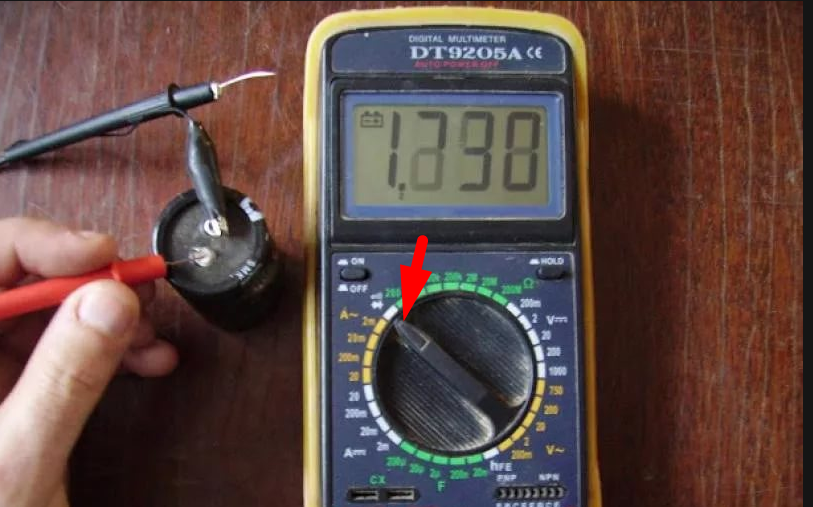

Как правильно замерить емкость мультиметром

Если на вашем приборе имеется гнездо для подключения конденсаторов, вам не нужно изобретать косвенные способы проверки.

Смотрите на корпусе основные характеристики, и производите измерение емкости конденсатора непосредственно на приборе.

Выравниваете ножки конденсатора и аккуратно зачищаете их от окислов; Выставляете предел измерений, максимально близкий к значению емкости на корпусе детали

Важно! Запас по емкости не нужен. Чем ближе измеряемая величина к пределу измерения – тем точнее будет результат; Аккуратно втыкаете ножки детали в разъем прибора

Ждете, пока конденсатор зарядится. Это может занять несколько десятков секунд. Когда показания на табло перестанут меняться – это и будет значение мощности.

Если величина не сильно отличается от маркировки на корпусе радиодетали – она исправна. Если отличие больше погрешности, предусмотренной производителем (опять же смотрим на заводскую маркировку) – утилизируем деталь. Восстановлению неисправный элемент не подлежит.

Если вам удалось проверить емкость конденсатора мультиметром – остальные параметры отходят на второй план. При пробое или коротком замыкании, а также термическом или механическом повреждении, показатели емкости изменятся обязательно. Поэтому старайтесь найти способ, как измерить емкость напрямую. Вы сэкономите время.

Как прозвонить конденсатор мультиметром – косвенная проверка исправности

Для начала ознакомьтесь с рекомендациями изложенными в видео.

Для начала необходимо понять физику процесса. Когда на клеммы конденсатора подается напряжение – в цепи начинает течь ток заряда. По окончании заряда – ток прекращается.

Этим свойством мы и воспользуемся:

Необходимо полностью разрядить конденсатор. Для этого, надо подсоединить к ножкам какого-нибудь потребителя, например – лампу накаливания
Обратите внимание
Напряжение питания лампы должно соответствовать питанию кондера. Небольшие конденсаторы можно разряжать простым коротким замыканием
Просто коснитесь ножками металлического предмета.
Установите мультиметр в режим измерения сопротивления, предел – 100 кОм. Убедитесь в том, что батарея прибора не разряжена, а предохранитель целый.
Соедините измерительные провода с выводами конденсатора, соблюдая полярность

Важно! Даже если напряжение конденсатора далеко от 150 вольт – не касайтесь ножек пальцами. Это повлечет за собой высокую погрешность измерения.

На этапе заряда (от питания мультиметра) ток резко возрастет, и прибор будет показывать низкое значение сопротивления

По мере увеличения заряда, ток будет снижаться, достигая нулевого значения, соответственно прибор покажет рост сопротивления.
Нормальное сопротивление по окончании импровизированной «зарядки» от прибора – не более 1-2 мегаом. Если значение выше – прибор неисправен.

Важно! Сопротивление должно расти плавно, линейно. Скорость возрастания не имеет значения

Для лучшего визуального восприятия – идеально подходит стрелочный тестер. На цифровом сложнее отследить динамику.

Таким способом проверяется отсутствие короткого замыкания или пробоя. Также выявляется обрыв цепи внутри детали. При замыкании пластин конденсатора мультиметр покажет нулевое сопротивление (разумеется, в диапазоне 100-200 кОм). Ни о каком плавном заряде не может быть и речи.

Обрыв определяется по бесконечно великому сопротивлению (более 2 мОм). Величина показывается сразу, и не меняется по истечении времени.

Нет разницы, как проверить керамический конденсатор мультиметром, или электролит. Принцип их работы одинаковый.

Как проверить мультиметр на работоспособность

Надо перевести переключатель в положение для измерения сопротивления. Обычно это положение обозначается ОНМ. Прибор следует отградуировать механической градуировкой так, чтобы стрелка совместилась с крайней риской.

Замкнуть хвостики отверткой, ножом, одним из щупальцев мультиметра для снятия заряда с конденсатора

На этом этапе надо действовать аккуратно и осторожно. Даже небольшой бытовой элемент может нанести удар по человеческому телу

После включения прибора, необходимо перевести переключатель в режим измерения сопротивления и соединить щупы. На дисплее должно отразиться нулевое значение сопротивления или близко к нему.

Ход проверки

Определяют визуально на предмет физических нарушений. После чего пробуют крепление ножек на плате. Несильно раскачивают элемент в разные стороны. При обрыве одной из ножек или отслаивании электродорожки на плате, это сразу будет заметно.

Если внешних признаков нарушений нет, то сбрасывают возможный заряд и прозванивают мультиметром.

Если на приборе показано практически нулевое сопротивление, то элемент начал заряжаться и исправен. По мере зарядки, сопротивление начинает расти. Рост значения должен быть плавно, без рывков.

При нарушенной работоспособности:

При зажиме разъёмов показания тестера сразу безразмерно велики. Значит, обрыв в элементе.
Мультиметр на нуле. Иногда сигнализирует звуковым сигналом. Это признак короткого замыкания или, как говорят, «пробой».

В этих случаях элемент надо заменить на новый.

Если надо проверить работоспособность неполярного конденсатора, то выбирают предел измерения мегаомы. При тестировании исправная радиодеталь не покажет сопротивление выше 2 мОм. Правда, если номинальный заряд элемента меньше 0,25 мкФ, то требуется LC-метр. Мультиметр здесь не поможет.

После проверки на сопротивление следует проверка на ёмкость. Для того чтобы знать, способен ли радиоэлемент накапливать и удерживать заряд.

Тумблер мультиметра переводится в режим СХ. Выбирается предел измерения исходя из емкости элемента. К примеру, если на корпусе обозначена ёмкость в 10 микрофарад, то пределом на мультиметре может быть 20 микрофарад. Значение ёмкости указано на корпусе. Если показатели измерения сильно отличаются от заявленных, то конденсатор неисправен.

Этот вид измерения лучше всего проводить цифровым прибором. Стрелочный покажет лишь быстрое отклонение стрелки, что лишь косвенно говорит о нормальности проверяемого элемента.

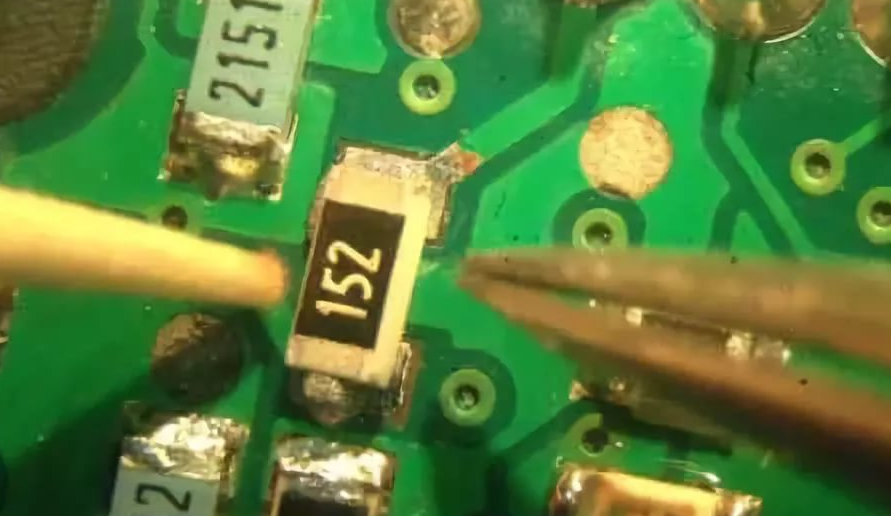

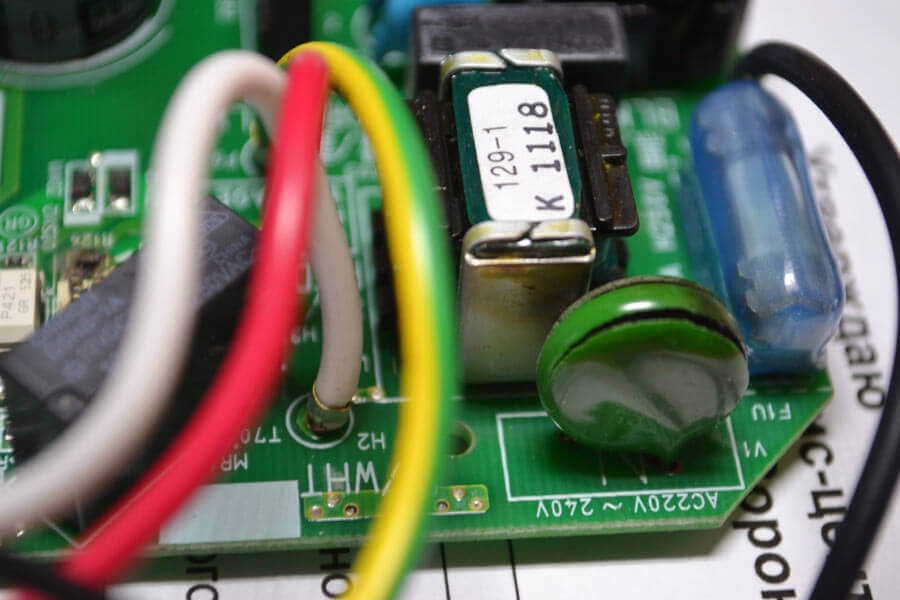

Как проверить устройство не выпаивая

Для того чтобы случайно не сжечь паяльником какую-нибудь микросхему на плате, существует способ проверки конденсатора мультиметром не выпаивая.

Перед тем как прозвонить, электродетали разряжаются. После чего тестер переводится в режим проверки сопротивления. Щупальца прибора подключаются к ножкам проверяемого элемента, с соблюдением необходимой полярности. Стрелка прибора должна отклонится, поскольку по мере зарядки элемента его сопротивление увеличивается. Это свидетельствует о том, что конденсатор исправен.

Иногда приходится проверять на плате и микросхемы. Это сложная процедура, не всегда выполнимая. Поскольку микросхема представляет собой отдельный узел, внутри которого находится большое количество микродеталей.

Проверка микросхемы

Мультиметр ставится в режим измерения напряжения. На вход микросхемы подается напряжение в пределах допустимой нормы. После чего необходимо проконтролировать поведение на выходе микросхемы. Это очень сложный прозвонок.

Перед выполнением всех видов работ, связанных с электричеством, проверки, тестирования радиоэлементов, очень важно соблюдать правила безопасности. Мультиметр должен тестировать только обесточенную электрическую плату

Причины неисправности

Простые конденсаторы с постоянной или переменной емкостью практически не выходят из строя – нечему ломаться, если только при механическом повреждении токопроводящих пластин.

Электролитические диэлектрические конденсаторы имеют ограниченные сроки службы, со временем диэлектрический слой между пластинами теряет свои свойства.

Полярные конденсаторы в схемах подключаются строго по полюсам, ошибка приводит к потере конденсатором заданных параметров или полному пробою, обрыву цепи или короткому замыканию.

При замене конденсаторов даже новые надо обязательно проверять, электролитический слой может просто высохнуть за время его хранения.

Проверка конденсатора мультиметром в режиме омметра

Возникновение основных проблем с аппаратурой электронного типа предполагает решение вопроса, связанного с тестированием работоспособности конденсаторного устройства.

Простой визуальный осмотр такого элемента не позволяет получить максимально точные результаты, поэтому актуальной является проверка работы конденсатора при помощи мультиметра.

Проверка конденсатора – подключение к мультиметру

Наиболее доступным и удобным способом тестирования неисправного конденсаторного устройства является использование мультиметра с выставленным режимом омметра.

Как проверить неполярный конденсатор мультиметром

Стандартные устройство неполярного типа выглядит аналогично обычному электролитическому конденсаторному элементу, но для такого вида прибора полярность напряжения не является важной. Такие конденсаторные элементы устанавливаются в схемах, имеющих переменный или пульсирующий ток

Отличить неполярное устройство можно при визуальном осмотре: на корпусе отсутствием маркировка полярности.

Неисправные конденсаторы

Технология проведения тестирования конденсатора неполярного типа в режиме омметра следующая:

переключение мультиметра в режим замера показателей сопротивления;
установка максимальных пределов из возможно допустимых показателей;
подключение измерительных щупов на выводы тестируемого конденсаторного устройства;
замер при помощи прибора уровня сопротивления утечки.

Работоспособные кондиционеры не показывают никаких значений, поэтому на дисплее высвечивается единица, свидетельствующая о сопротивлении утечки выше 2.0 мегаом. Фиксация измерительным прибором сопротивления ниже 2.0 мегаом свидетельствует о большой утечке.

Важно помнить, что держать двумя руками конденсаторные выводов и металлические щупы измерительного прибора категорически запрещается, так как в этом случае будут получены некорректные данные тестирования.

Проверка полярного конденсатора

К категории конденсаторных устройств полярного типа относятся электролитические элементы, которые по сравнению с неполярными приборами, подвержены достаточно быстрому процессу старения. При подаче избыточного напряжения устройство может взрываться. Чтобы избежать подобной проблемы, в процессе изготовления на крышку корпуса наносится несколько специальных насечек.

Тестирование полярных конденсаторных элементов электролитического типа посредством омметра имеет несколько важных отличий. Показатели стандартного сопротивления утечки конденсаторного устройства полярного типа, как правило, составляют 100 килoOм или более, поэтому перед выполнением проверки, элемент требуется разрядить, замыкая выводы накоротко. В противном случае значительно возрастает риск поломки измерительного прибора.

Проверка полярного конденсатора

Технология проведения тестирования конденсатора полярного типа в режиме омметра следующая:

переключение мультиметра в режим замера показателей сопротивления;
установка предела измерения уровня сопротивления на показатели 200К (200000 Ом);
фиксация щупов на выводы с соблюдением полярности;
измерение прибором уровня сопротивления утечки.

Вне зависимости от модельных особенностей, все разновидности современных конденсаторов электролитического типа обладают достаточно большой емкостью, поэтому в процессе выполнения проверки происходит стандартная подзарядка устройства.

Продолжительность такого процесса составляет всего несколько секунд. При этом отмечается рост изначального уровня сопротивления, который сопровождается увеличением цифровых показателей на дисплее.

Исправность проверяемых устройств оценивается по значениям замеряемого мультиметром сопротивления. Если показатели равны 100 килоОм или более, то конденсатор полярного типа исправен и не потребует замены.

Стабилитроны, шлейфы/разъемы

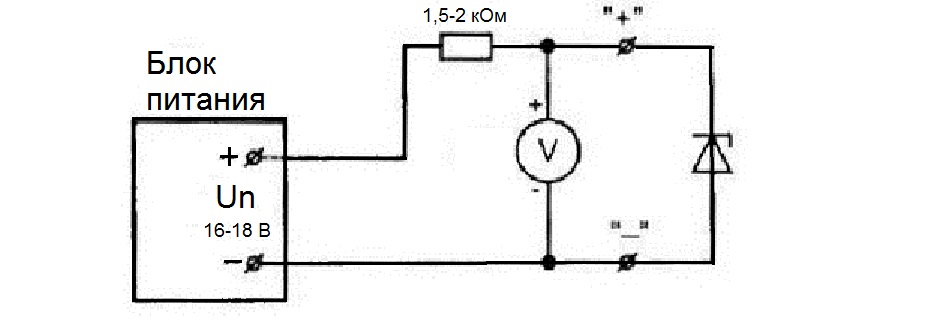

Для тестирования стабилитрона понадобится блок питания, резистор и мультиметр. Соединяем резистор с анодом стабилитрона, через блок питания подаем напряжение на резистор и катод стабилитрона, плавно поднимая его.

На дисплее мультиметра, подключенного к выводам стабилитрона, мы можем наблюдать плавный рост уровня напряжение. В определенный момент напряжение перестает расти, независимо от того, увеличиваем ли мы его блоком питания. Такой стабилитрон считается исправным.

Для проверки шлейфов необходимо прозвонить контакты мультиметром. Каждый контакт с одной стороны должен звониться с контактом с другой стороны в режиме «прозвонки». В случае если один и тот же контакт звонится сразу с несколькими – в шлейфе/разъеме короткое замыкание. Если не звонится ни с одним – обрыв.

Иногда неисправность элементов можно определить визуально. Для этого придется внимательно осмотреть микросхему под лупой. Наличие трещин, потемнений, нарушений контактов может говорить о поломке.

Проверка конденсатора мультиметром

Как уже говорили, первое, как проверить работоспособность — это провести внешний осмотр конденсатора. Взрыв устройства стараются не допустить уже изготовители. Он происходит от слишком твердого и неподатливого корпуса. Они и взрываются, когда накопится давление, превосходящее его прочность. А чтобы этого не случалось, в верхней части корпус тонкий и имеет насечку. И поэтому от давления изнутри ему легче слегка вспучиться сверху, чем взрываться, или, в крайнем случае, надорвать эту крестообразную канавку. В этой ситуации просто выпаивается и выкидывается прибор, отслуживший свой срок.

Мультиметр, или тестер — это прибор для измерения напряжений, токов, сопротивлений. А также и для измерения емкости и индуктивности. Как определить емкость конденсатора? Лучше так: как измерить емкость конденсатора мультиметром? Если у мультиметра есть соответствующая функция, то измерение емкости конденсатора делается достаточно просто: надо найти и настроить его измеритель емкости на подходящий диапазон, начиная с самого точного, и постепенно дойти до появления требуемых показаний. Но речь не об этом. Нам необходимо с его помощью проверить работоспособность конденсатора. Поэтому по пунктам.

Пробой. Это очень малое сопротивление, практически нулевое — сопротивление оплавленных и спаявшихся контактных проводников. Такой факт можно проверить пробником (бывает и такая функция у мультиметра).
Обрыв. Конденсатор и так постоянный ток не проводит. Обрыв же означает прекращение его работы как конденсатора, то есть оборванный прибор не накапливает заряды и не пропускает переменное напряжение. Можно воспользоваться измерителем емкости — отдельным прибором или такой функцией мультиметра. Полученное значение должно совпадать с номиналом. Если получилось ниже номинала, значит процесс старения уже идет полным ходом. И лучше такой конденсатор выкинуть.

Установить факт накопления конденсатором зарядов можно с помощью батарейки для измерения сопротивления, установленной в мультиметре:

Полностью разрядить конденсатор отверткой или щупом прибора.
Мультиметр ставят на измерение сопротивлений. Диапазон — максимальный.
Подключить прибор к конденсатору, соблюдая полярность — плюс или «Ω» прибора — с плюсом конденсатора. Минус (или «COM») прибора — с минусом конденсатора.
Начав измерение, следим за поведением стрелки прибора. Сначала должно быть показание, близкое к нулю. Так ведет себя конденсатор, который разряжен и начал накапливать заряд, приходящий от батарейки прибора.
На следующем этапе, по мере роста накопления заряда, показания прибора должны увеличиваться. Идет зарядка, и ток при этом должен уменьшаться по экспоненциальному закону. А прибор — замерять возрастающее сопротивление.
При завершении зарядки конденсатора ток больше не течет — прибор должен показать бесконечное сопротивление, то есть Х.Х. (2h) по постоянному току. В омметре мультиметра такое сопротивление лежит с правой стороны шкалы.

Это — норма. Меняться может лишь скорость зарядки, чем меньше емкость — тем быстрее. Неполярный конденсатор зарядится практически мгновенно. Любое отклонение в поведении стрелки прибора означает какую-то ненормальность. Уменьшение сопротивления или сразу очень маленькая его величина означает пробой — полный или частичный.

Сразу большое сопротивление — поведение, определяющее разрыв.

Сопротивление увеличилось, но не достигло бесконечности — имеется ощутимый ток утечки, говорит о плохом состоянии конденсатора. Как раз тот случай, когда лучше выкинуть изделие, которое работает, но плохо.

Максимально допустимое напряжение для конденсатора есть величина паспортная, и была задана на этапах проектирования и изготовления. Ее поймать труднее измеряемых характеристик. В процессе эксплуатации этот параметр может уменьшаться, и в этом смысле проверить конденсатор непросто, что можно заметить во время его работы по нежелательным явлениям, возникающим при увеличении напряжения.
Для измерения ESR (эквивалентного последовательного сопротивления) разработан специальный измеритель ESR. Он меряет, собственно, импеданс на частоте, заданной переменным опорным напряжением. Когда частота достаточно высока — 60–100 кГц, то для электролитических конденсаторов больших емкостей эти приборы покажут значения, наиболее близкие ESR. А чем ниже частоты, тем в импедансе все больше будет проявляться реактивная составляющая, что даст слишком большую погрешность.

Как проверить конденсатор цифровым тестером на пробой

Начнем с самого простого. Пробитый конденсатор образуется, если на него подали слишком большое напряжение. Для начала проводим визуальный осмотр. Все «пробитые» конденсаторы имеют на корпусе следы воздействия излишней силы тока — пластмассовые корпус — оплавлен:

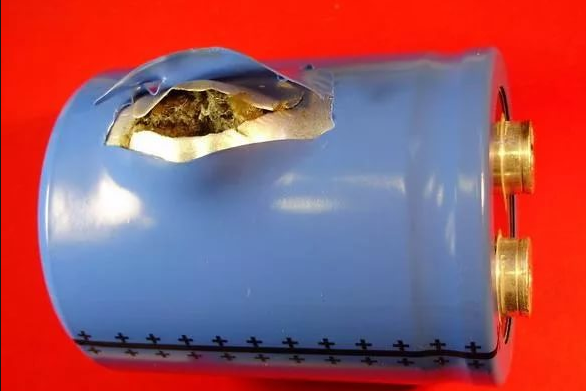

На металлическом корпусе — так же дыры или ожоги:

На пленочном конденсаторе так же можно безошибочно определить пробой. А вот SMD- кондесатор проще рассматривать под лупой, а иногда и под микроскопом:

В случае, когда не удается визуально определить пробит конденсатор или нет — на помощь приходит обычный мультиметр. Здесь нужно перевести его в режим измерения сопротивления. Природа конденсатора такова, что если он исправен — его сопротивление будет бесконечным, прибор покажет единицу. Поэтому переводим его в самый максимальный режим (или в режим проверки диодов) и промеряем. По мере того как конденсатор будет заряжаться сопротивление будет расти, пока не дойдет до единицы:

Если конденсатор пробит, то он будет вести себя как обычный электрический провод. Сопротивление его не будет бесконечным, а если переключить мультиметр в режим прозвонки , то иногда такой конденсатор может даже и «зазвенеть».

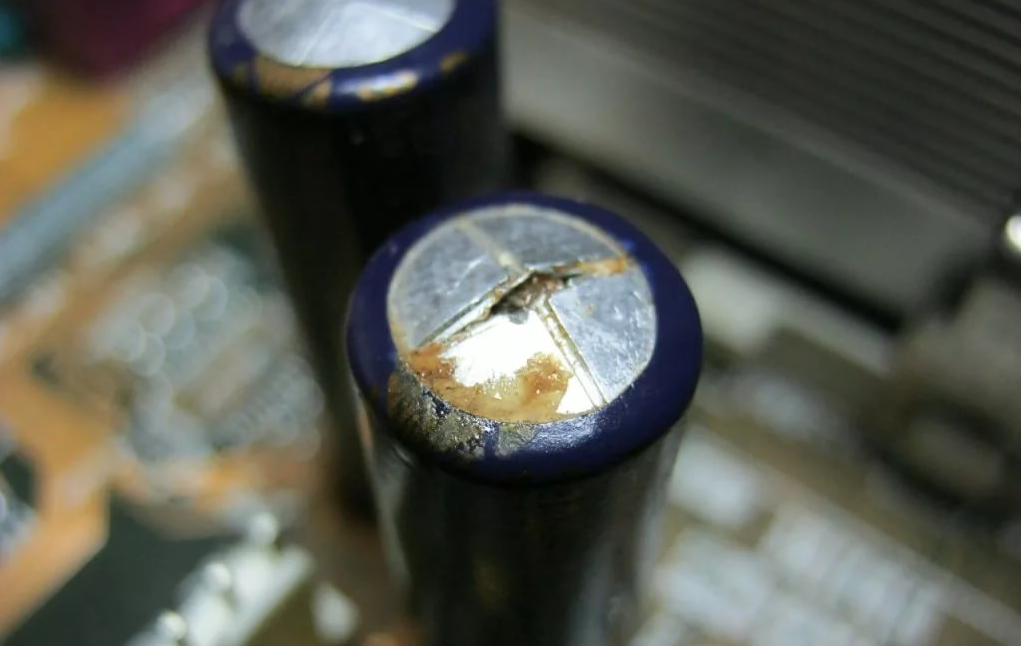

Еще одной неисправностью конденсатора, которая фиксируется визуально является вздутие корпуса. Эта особенность присуща так называемым электролитическим конденсаторам. Они имеют полярные контакты для подключения и внутри есть электролит. Со временем (а так же при частых перегреавах) электролит начинает испаряться. Корпуса электролитических конденсаторов делают герметичными. Пары электролита сначала раздувают корпус, а потом уходят постепенно через образовавшиеся щели. Конденсатор теряет емкость, «высыхает» и перестает обеспечивать заданные характеристики.

Проверка конденсаторов мультиметром

Мультиметр – это универсальный прибор, с помощью которого можно измерять целый ряд параметров электротехнических цепей и отдельных деталей:

величину переменного и постоянного тока;
напряжение;
сопротивление и другие элементы.

Рассмотрим, как проверить конденсатор.

Существует два вида мультиметров: аналоговые и цифровые. На цифровом варианте измеряемые параметры отображаются в виде чисел в жидкокристаллическом дисплее. Аналоговый прибор имеет стрелочный индикатор с градуировкой на шкале – для проверки конденсаторов этот вариант более удобный. Измеряемые параметры и пределы устанавливаются переключателем, который находится на корпусе, концы проводов для измерения оборудованы контактными клеммами и щупами.

Проще всего проверяются конденсаторы, которые не имеют полярности. Для этого надо установить переключатель мультиметра в режим измерения «мегомы», на шкале переключателя он обозначен как 2000k. Один провод вставить в гнездо со знаком VОм.mA, второй – в гнездо со знаком заземления. Затем нужно подсоединить концы щупов к контактам конденсатора; показания стрелки или чисел на дисплее должны быть на уровне 2Мом или выше. При сопротивлении ниже 2Мом конденсатор считается неработоспособным.

Двухполюсные электролитические конденсаторы надо проверять на исправность обязательно с соблюдением полярности. На корпусе конденсатора есть маркировка с указанием допустимого напряжения в вольтах и максимальной емкости в микрофарадах.

На импортных моделях со стороны отрицательного вывода на корпусе ставят знак минуса черным цветом. На отечественных конденсаторах возле ножек стоят знаки «–» и «+».

Маркировка на корпусе конденсатора для соблюдения полярности

Переключатель мультиметра выставляется в режим измерения сопротивления или прозвонки. Затем подсоединяют щупы к выводам конденсатора, соблюдая полярность. На конденсатор подается постоянное напряжение с элементов питания мультиметра, он начинает заряжаться.

Стрелка индикатора при этом постепенно отклоняется в правую сторону, на цифровом варианте значение цифры увеличивается, сопротивление растет. Значение сопротивления может дойти до бесконечности, это зависит от номиналов конденсатора.

Если стрелка прибора остается на значении «0», значит в цепи конденсатора есть обрыв; при резком повороте стрелки в пределы бесконечности пластины конденсатора короткозамкнуты. В этих случаях пробитые детали подлежат замене.

Особенности проверки

Для того чтобы правильно проверить работоспособность конденсаторов тестером или мультиметром, очень важно знать некоторые особенности этой методики. По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад

Другие конденсаторы проверяются специальным прибором LC- метром

По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад. Другие конденсаторы проверяются специальным прибором LC- метром.

Перед замерами конденсаторы надо обязательно разряжать, особенно высоковольтные – выше 100В. Для этого используются лампы накаливания. Если напряжение конденсатора более 220 Вольт, подключается несколько ламп последовательно.

В процессе эксплуатации заряд конденсатора может оставаться длительное время; при соединении его клемм с контактами ламп происходит разряд, при этом лампы могут кратковременно вспыхнуть. Низковольтные конденсаторы можно разряжать, перемыкая контакты отверткой. При таком замыкании максимум будет небольшая искра, которая не явится угрозой здоровью.

Нельзя прозванивать конденсаторы в схеме, обязательно надо выпаивать и проверять отдельно. Остальные детали в цепи схемы будут влиять на измерения, что помешает получить истинные значения сопротивления конденсатора. Допускается отпаять одну ножку и сделать замеры, но это не всегда удается, выводы на печатных платах у деталей очень короткие.

Проверяем конденсатор на пригодность

Не стоит тратить время на конденсаторы с явными признаками неисправности, отечественные изделия при превышении допустимого напряжения или ошибки в подключении полярности может разорвать на части.

В импортных электролитических конденсаторах предусмотрены крестообразные оттиски в верхней части корпуса. В этих местах толщина стенок тоньше, при пробое энергия прорывает эти полосы, остается маленькое выжженное отверстие. Внимательно осматривайте и отбраковывайте такие элементы.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

замеряют сопротивление исправного конденсатора;
то же самое выполняют для исследуемого элемента;
сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

малая (низкое напряжение): закорачивают выводы отверткой;
большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

черный щуп включен в порт «COM»;
красный — в порт «V/Ω»;
переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

Визуальный осмотр.
Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов. Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться

Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Материалы по теме:
