Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
На приборе установите режим измерения напряжения.

Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

патрон;
лампочка;
провода;
концевики.

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

бьётся током стиральная машина или водонагревательный бойлер;
слышится шум в колонках, когда работает музыкальный центр.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
Рабочий ноль (цветовая маркировка — синяя или голубая).
Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Измерения амперметром и вольтметром

Во время проведения замеров оценивается контактная поверхность контура, поскольку именно она плотно соприкасается с землей. Для того что бы измерить заземление, на расстоянии примерно 20 м от защитного устройства в грунт забиваются основной и дополнительный электроды. Затем к ним подается переменный ток со стабильными показателями. В результате, образуется электрическая цепь, состоящая из источника напряжения, проводов и электродов, по которой будет протекать ток. Его величина измеряется амперметром, а не мультиметром.

Поверхность заземляющего контура и контакт основного электрода перед тем, как их померить тщательно очищаются от металла, после чего к ним подключается вольтметр и на этом участке измеряется падение напряжения. Полученное значение следует разделить на силу тока, измеренную амперметром, в результате получится сопротивление на данном участке цепи. Если требуются неточные грубые замеры заземлителей, можно вполне ограничиться этими полученными данными.

Более точные результаты получаются путем корректировки, когда из полученного значения отнимается сопротивление соединительных проводов. Одновременно учитываются диэлектрические свойства грунта и их воздействие на токи растекания внутри почвенной структуры.

Более качественно замерить сопротивление заземления могут только квалифицированные специалисты, использующие современную усовершенствованную технологию. При их выполнении применяются промышленные высокоточные метрологические приборы, а также основной и вспомогательный электроды, помещаемые в почву, как и при замерах предыдущим способом.

Они устанавливаются на одной линии, с интервалом от 10 до 20 метров, охватывая измеряемый заземляющий контур. Шина контура соединяется с измерительным зондом максимально короткими проводниками. Сам прибор для измерения через клеммы соединяется с основным и дополнительным электродами, находящимися в земле.

Подача переменной ЭДС осуществляется через вспомогательный электрод, находящийся в грунте. В эту же цепочку входит сама земля, соединительные проводники и первичная обмотка трансформатора тока, обозначенного на рисунке символами ТТ. В результате, на вторичной обмотке трансформатора возникает ток I₁. С помощью специального реостата – реохорда выставляются равные напряжения, то есть, U₁ = U₂. Подобное равенство достигается за счет установки нулевого значения показаний измерительного устройства V, соединенного с реохордом через измерительный трансформатор ИТ.

Для расчетов сопротивления заземления R_З применяется система уравнений, состоящая из следующих компонентов: U₁ = I₁ х Rз; U₂ = I₂ х Rаб; U₁ = U₂; I₁ = I₂. Если решить эту систему, то получится, что сопротивление заземления будет равно заземлению участка аб: Rз = Rаб. Величина Rаб определяется стрелкой, которая подвижной частью ручки устанавливается на неподвижной шкале. После этого можно легко найти сопротивление заземления.

Обзор методик

Метод амперметра-вольтметра

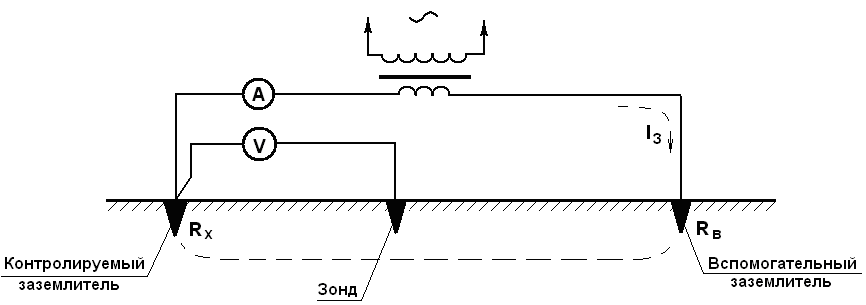

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

МС-08;
М-416;
ИСЗ-2016;
Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более
сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по
дифференциальному току – дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный
прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если
дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО
при подключении лампы – вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите
устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку “тест” на
защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет
превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания
(энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА
может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит
двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной
автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует
отключить все приборы из розеток.

Далее следует “прозвонить” мультиметром в режиме измерения сопротивления заземляющий контакт
одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен
показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки
сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном
двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии,
что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в “начинку”
электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом
деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить
его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться – тот и есть
нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления.
В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и
исследовать клещами неизвестные проводники в щите – где будет ток, так и рабочий ноль

Обратите внимание:
метод работает только в том случае, когда вы точно знаете, что один из проводников – ноль, а другой –
земля.

Все вышеописанные методы работают как с заземлением, так и с “занулением”

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку
электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления
электроплиты необходимо условие – двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей
квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки – этот контакт
помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире –
так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится
отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами
на электроплиту. Тот контакт, который звонится с нолем розетки – рабочий, а тот что не звонится – зануление (земля).
Если же звонятся оба контакта – нужно искать ошибки в электропроводке. При организации зануления в советское время,
его присоединяли к клемме “PEN” без каких-либо коммутационных аппаратов.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Как пользоваться мультиметром — инструкция для чайников
Как проверить заземление в розетке
Инструкция по использованию мегаомметра

Состав ЗУ

Перед тем, как проверить сопротивление заземления следует вспомнить, что классическое ЗУ состоит из следующих обязательных элементов:

Медных гибких проводников с наконечниками под стандартное болтовое сочленение;

Обратите внимание! В особо ответственных местах такие соединения осуществляются только на сварку

Толстых медных шин, прокладываемых в земле или вдоль стен зданий от электрических щитков до погружённого в грунт заземлителя (особенности его обустройства будут рассмотрены чуть позже);
Наконец, самого заземлителя, представляющего собой конструкцию, изготавливаемую из заранее сформованных стальных заготовок (прутьев, швеллеров и т. п.).

Конструкция заземляющего контура (он же – заземлитель с набором медных шин) может иметь самые различные исполнения, определяемые требованиями защиты конкретного объекта. Простейший вариант этого устройства может выглядеть так, как это представлено на рисунке ниже.

Простейший заземляющий контур

Такая конструкция обычно зарывается в грунт неподалеку от заземленного с её помощью объекта (станционного оборудования или частного жилого строения). В процессе эксплуатации осуществляется постоянный контроль её состояния, состоящий, помимо всего прочего, в измерении проводимости.

Периодичность измерения сопротивления определяется соображениями безопасности технической эксплуатации устройства, а срок их проведения устанавливается действующими нормативами.

Проверка заземления в розетках

Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.

Проверка мультиметром

Проверка заземления мультиметром

Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:

Включить электропитание на дом в распредщитке.
Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
Переместить щуп датчика от нуля на проводник заземления – РЕ.
Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.

Проверка контрольной лампочкой

Контрольная лампа

Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:

Первый щуп подключается на ноль, второй – на фазу.
Щуп перемещается от нуля на подключение заземления.
Об исправности контура свидетельствует загоревшаяся лампа.
Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.

Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:

Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
Фаза находится в точке загорания светового индикатора.
Если лампа не горит – РЕ не работает.

Косвенные доказательства отсутствия РЕ

Холодильник бьет током

Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:

стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
шумы колонок при воспроизведении музыки;
наличие большого количества пыли около старых батарей.

Тестирование стрелочным (цифровым) вольтметром

Стрелочный вольтметр

Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.

Правильный алгоритм использования вольтметра:

Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».

Методика измерения металлосвязи

В соответствии с требованиями ПУЭ металлические элементы электроустановок подлежат заземлению. Замеры металлосвязи производятся между главной заземляющей шиной и элементом, подлежащим проверке. По нормам сопротивление контактов в одном переходе должно быть 0,01 Ом ± 20%.

Если измерительный прибор подтверждает наличие качественного соединения, выполняется проверка следующего узла. Когда между заземлителем и заземленной электроустановкой несколько переходов, то их суммарное сопротивление не должно выходить за пределы 0,05 Ом.

Измерение сопротивления переходных контактов

Если сопротивление превышает допустимые нормы, следует проверить состояние контактов, зачистить их, соединить и произвести повторные измерения.

Большинством электролабораторий замеры металлосвязи проводятся по следующему алгоритму:

Осуществляется визуальный осмотр контактов заземляющих проводников. Эффективны при поисках «плохого» контакта специальные приборы – тепловизоры, они быстро позволяют обнаружить проблемное соединение.
Сварочные соединения проверяются на прочность путем применения механической нагрузки.
Все заземленные элементы конструкции тестируются на наличие металлосвязи.
Проверка наличия электрического тока на заземленных элементах.

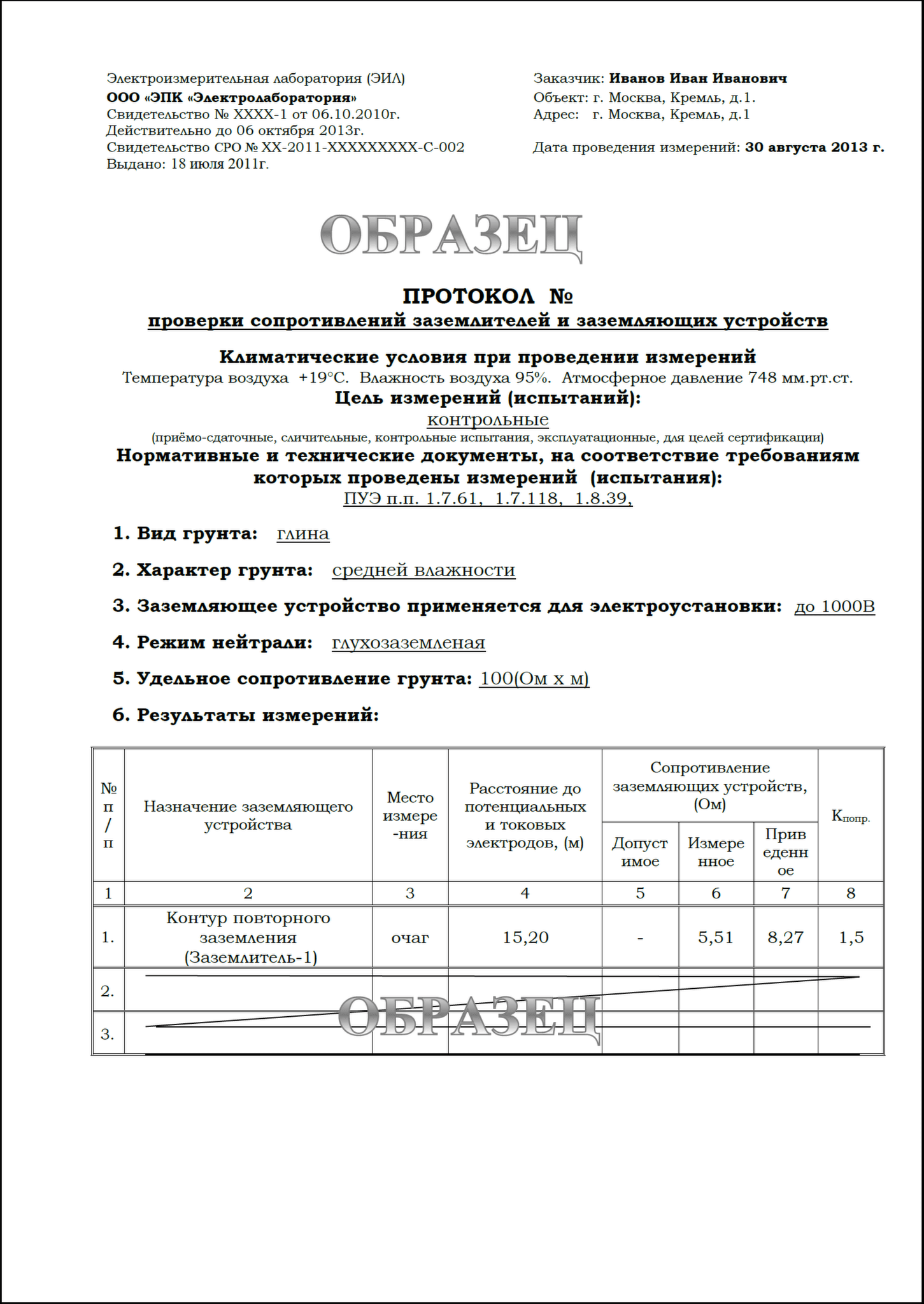

Полученные результаты фиксируются в специальном протоколе.

Приведенная методика измерений доказала свою эффективность.

Особенности проверки в квартире и частном доме

Технология работ по тестированию заземления для дома и квартиры имеет несколько различий.

Тестирование в квартире

Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.

Отвертка + тестер + изолированный провод

Проверка напряжения в розетке

Используется провод с щупами на двух концах. Работают так:

Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
Рабочую розетку выключают через УЗО щитка, переключая автомат.
С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
Проводят сборку розетки и включение УЗО.
При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.

Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.

Тщательная проверка длинным проводом

Индикаторная отвертка

Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:

Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.

Проверка в частном доме

Методика замеров для частного дома имеет существенные отличия от работ в квартире.

Тестирование исправности почвы и металлосвязей

Особое внимание уделяют частям конструкции заземления, имеющим контакт с грунтом и подвергающихся коррозийному воздействию

Мероприятия подразумевают визуальный осмотр и применение специальных приборов:

Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
Вывод заземления на другом участке при различии измерений с нормативными.

Проверка без тестера и вольтметра

Используя лампочку и патрон с двумя проводами, можно определить наличие заземления на даче:

Зачистить концы провода от изоляции и вставить в розетку – лампочка загорится.
Правильно измерить щупом заземление: достать один из проводов и прикоснуться к точке заземления. При отсутствии загорания лампы провод извлекают из другого отверстия.
Если УЗО сработало – заземление качественное.
Посмотреть на свечение лампы. При подключении фазы и земли оно ярче, чем при подсоединении фазы и нуля.

Используя индикаторы под евророзетки, можно обнаружить все недостатки подключения.

Список источников
