Как разобрать

Схема разборки корпуса у каждой модели будет иметь свои особенности (винтики в разных местах), но в целом нужно будет соблюдать последовательность шагов.

• Снимаем заднюю крышку и ручку. Перед нами: колодка с клеммами и соединения проводов. Иногда, если вышел из строя ТЭН или отходит шнур, больше ничего разбирать не придётся.
• Вынимаем все кнопки, что видим, отвинчиваем все винты, что находим, отщёлкиваем все защёлки, которые есть. Если что-то оказывает сопротивление – не спешите прикладывать силу, а присмотритесь, что мешает отсоединению.
• Сейчас мы можем снять подошву с утюга. Порой на ней скапливаются горы пыли. Её надо смыть, чтобы обнаружить неисправности утюга. Корпус, кстати, тоже отмойте – когда ещё представится случай.

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну – внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Основные характеристики утюг Braun FreeStyle*

* — выбрана модель SI 6295 из серии FreeStyle, для описания характеристик.

Что делать, если сгорел электронагреватель в утюге Braun

К сожалению, в гладильных приборах Braun вышеописанных серий ТЭН меняется только вместе с подошвой. Если он сгорел, придется покупать новое основание электроутюга. Поскольку его стоимость ненамного меньше, чем цена утюжка, есть смысл подумать о приобретении нового бытового прибора.

Проверить целостность ТЭНа можно мультиметром, замерив сопротивление между двумя крайними пластинами, выходящими из основания. Сопротивление целого нагревателя от 50 до 60 Ом. Если измерительный прибор покажет очень большую величину или его табло начнет мигать, в цепи произошел обрыв.

В заключение хочется отметить, что пластиковые зажимы в корпусах гладильных приборов немецкого производства не отличаются большой прочностью. Поэтому будьте осторожны во время разборки.

Процесс разбирания утюга Braun FreeStyle

Особенность немецких утюгов в том, что крепежные болты изготовлены со шляпками звездообразной формы. Для их откручивания можно изготовить инструмент из обычной плоской отвертки. Нужно подобрать размер рабочей лопатки, чтобы она входила в отверстие шляпки болта, а затем подпилить таким образом, как показано на рисунке ниже.

Наконечник отвертки необходимо слегка подпилить напильником

Порядок действий – таблица

Работать лучше всего в той последовательности, которая представлена в таблице (но могут быть и небольшие отклонения):

Предлагаем читателям видеосюжет, в котором показана разборка и сборка прибора Braun FreeStyle:

Как избавиться от накипи

Удалить известковый налет можно самостоятельно при помощи концентрированного раствора уксуса или лимонной кислоты. Для его приготовления используйте воду, подогретую до температуры +50…60 ℃. Пропорции: 10 г кислоты на 100 мл или 1 ст. л уксуса на 1 л воды. Погрузите подошву так, чтобы раствор оказался внутри нее. Спустя некоторое время накипь станет рыхлой и от нее легко можно будет избавиться. После удаления известкового налета тщательно промойте деталь проточной водой. Сборка утюга Braun выполняется в обратном порядке.

Решение проблемы с автоотключением

Если перестала действовать функция автоматического отключения, устройство уже не может корректно работать. Начинаются проблемы с включением, наблюдается самопроизвольное выключение устройства во время глажки. Очевидно, перестал работать датчик горизонтального положения в блоке управления.

На фото, с левой стороны управляющего блока, виден белый и коричневый провод

Можно решить проблему самостоятельно, если функция автоотключения не является необходимой. Для этого достаточно соединить провода белого и коричневого цвета, идущие к управляющему блоку. Место соединения изолируется термоусадочной лентой. После этого прибор продолжит свою работу, но индикация включения не будет действовать (так же, как и функция автоотключения).

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:

1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

наждачкой

Осмотр контактов терморегулятора

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Диагностика нагревательного элемента

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

Сигнальная лампа

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

Инструмент

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:

• 2-4 отжимника для крышек;
• отжимник для скрытых защелок;
• дешевый светодиодный фонарик (именно светодиодный) и лупу;
• полоску замши, пилку для ногтей, спирт;
• или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

Вскрытие верхней крышки утюга столовым ножом

Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!

Скрытые защелки в кнопках утюга

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:

• Подать кнопку вперед.
• Вставить сзади нее отжимник из мешалки.
• Отжать защелку.
• Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
• Придерживая кнопку, чтобы не упала, вынуть отжимник.
• Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
• Проделать то же самое с другой кнопкой.

Фасонный крепеж

Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

Фасонные винты

Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.

Предохранитель и система разбрызгивания

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

1. 1 л воды смешивают с 200 граммами уксуса;
2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Этапы разборки

Крышка

Самый значимый и трудный этап ремонта утюга — правильная разборка. Чтобы разобрать утюг Филипс, сначала нужно снять заднюю крышку. На крышке имеются болты, которые стоит по очереди открутить. После удачной разблокировки крышки, ее надо слегка приподнять, чтобы не повредить. Если есть защелки, то их следует немного отжать.

Важно определить их расположение. С этим поможет справиться широкое лезвие ножа, которое необходимо завести под крышку. В утюгах Philips Ecocare под крышкой находятся еще и болты

Их также необходимо открутить. Когда задняя панель со всеми крепежами снята, требуется снять регулятор температуры и кнопку подачи пара, потянув их по очереди вверх. В отдельных случаях они закрепляются дополнительными защелками, и чтобы их снять, нужно поддеть их плоской отверткой.

Корпус

Затем прикладывая немного силы, нужно вытащить ручку утюга, которая вставлена в корпус при помощи защелок. Потом стоит снять регулятор режима температуры. Там находится пружина (для трещотки). Для того чтобы правильно начать обратно собирать утюг, необходимо ее не потерять. Затем снимаем блок управления с разъемом нагревательного элемента. Теперь остается открутить пару болтов и отсоединить корпус от нижней поверхности прибора.

Шнур

Сетевой шнур снимается вместе с индикатором.  Консоль с индикатором присоединяется к корпусу при помощи двух защелок. Для того чтобы достать индикатор, следует по очереди отогнуть защелки. Затем необходимо снять клеммы, удерживающие электрический шнур. Потом нужно достать все электрическое содержимое утюга. Сделать это легко. Приложив немного усилий, вытянуть назад.

После совершения данных манипуляций, можно начать снимать заглушку водного распылителя. Для этого нужно открутить винт, используя инструмент. В завершающем этапе отсоединяем два болта, при помощи которых фиксируется корпус, и, таким образом, снимается подошва. Теперь вопрос, как снять подошву с утюга Philips, не вызывает сложностей.

Поэтапная разборка устройства

Производители, в том числе Филипс, постоянно работают над усложнением конструкции, чтобы затруднить самостоятельную разборку. Но народные умельцы находят выход и в этом случае. Вот пример того, как разобрать утюг philips azur:

1. Снимают ручку установки температуры.
2. Снимают заднюю крышку (возможно, вместе с верхней вставкой).
3. Снимают наконечники проводов, с контактной колодки.
4. Снимают ручку.
5. Снимают водяной бачок, помпу мягкого пара, парового удара и капельного увлажнения.
6. Снимают корпус парогенератора.
7. Снимают кожух терморегулятора (если есть).

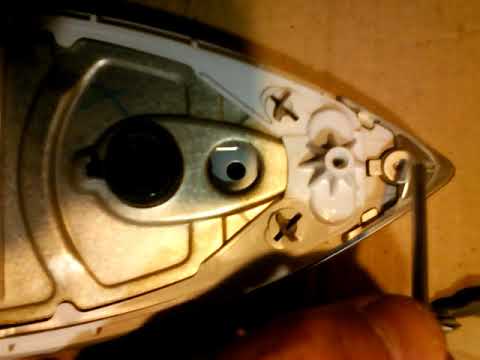

Разборка утюга philips начинается с откручивания шурупа на задней крышке. Он может быть прикрыт заглушкой. Далее, снять крышку с шарниром сетевого шнура. Затем открутить два шурупа с торца, которые были под крышкой, один сверху и два снизу. Ещё один спереди под крышкой, где заливается вода. После этого снимаем верхнюю накладную часть ручки

Если накладка с защёлками, аккуратно, с помощью ножа или отвёртки осторожно отодвинуть их и приподнять накладку ручки

Чтобы не запутаться при сборке, желательно записать или снять на камеру процесс разборки. С клеммной колодки снимаем провода. Все снятое отодвигаем в сторону. Теперь надо снять ручку регулятора температуры. С помощью ножа и отвёртки приподнимаем её вверх. Снимаем основную часть ручки. Под ней находится камера парогенератора и подошва с ТЭНом. Необходимо открутить два болтика сзади и один спереди и снять парокамеру.

Теперь есть доступ к регулятору температуры, термопредохранителю и нагревательному элементу. В этой части скапливается много различной грязи, которая отрицательно влияет на работу утюга. Всю поверхность нужно хорошо почистить. Проверить и при необходимости прочистить все водяные и паровые каналы подошвы.

Осуществить проверку электронной платы, на которой находится датчик движения сложнее. Здесь нужен навык ремонта электронной техники. Если плата не залита эпоксидкой, визуально определить, где находятся два конца от датчика, и прозвонить их.

Основные узлы в утюге

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Хорошо зная прибор сможем тогда более качественно устранять возникающие проблемы.

Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки. Бывает на утюге две лампочки: зеленая и красная.

Как выполнить ремонт утюга марки Philips

В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.

Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается. Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.

Сетевой шнур

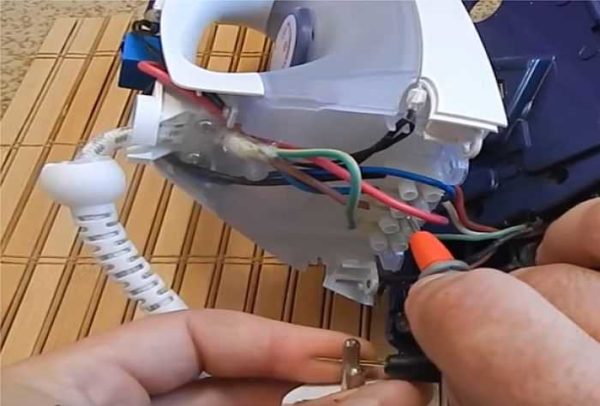

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.
