Разборка и ремонт утюга bosch sensixx comfort (air system) repair and disassembly

Ремонт ТЭНа и терморегулятора

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

Как узнать, что прибор надо чистить

При использовании для работы очищенной воды внутри бытового прибора все равно образуется накипь. Впоследствии паровые отверстия на подошве засоряются, что приводит к потере функциональности. Инструкция от производителей для парового утюга предупреждает о том, что использовать необходимо дистиллированную воду. Она не имеет минеральных солей, поэтому на стенках внутренней емкости будет собираться меньше известкового слоя.

Признаки того, что очистка уже необходима:

• подошва задевает вещи;
• давление, выталкивающее пар, стало меньше или нет совсем;
• на одежде остаются желтые пятна;
• утюг стал тяжелее (это критический случай).

Если есть хотя бы одна из выше перечисленных проблем, то пора принимать меры. Варианты действий по очищению:

• резервуар помыть при помощи народных средств;
• накипь устранить подходящими веществами;
• прочистить внутреннюю емкость для очистки воды;
• включить функцию «самоочистка».

Выбор решения проблемы зависит от модели электрического бытового прибора.

Уксус

• Подготовить емкость с невысокими бортами, в которую войдет утюг. Это может быть противень для выпечки, глубокая сковорода.
• Приготовить раствор уксуса из расчета два стакана на литр воды. Концентрация раствора – 4,5%. При использовании 70% уксусной эссенции пропорция будет иной. На 1 литр воды взять 60-65 мл уксусной эссенции.
• Установить прибор на противень, залить подготовленным раствором. Задняя часть должна быть выше, чем передняя, уровень жидкости чуть выше подошвы. Для этого можно использовать деревянные брусочки, палочки.
• Поставить противень на огонь и довести до кипения. Реакция начинается сразу. Выдержать паузу 25-30 минут и нагревание повторить. Таким образом будут очищены подошва и отверстия для пара.
• После окончания промыть чистой водой и протереть насухо.

Пользоваться прибором сразу нельзя, нужно дать время для высыхания, потому что, обрабатывая утюг таким методом вода может попасть на элементы, которые во время работы находятся под напряжением.

Помните, что при работе будет выделяться неприятный запах, поэтому проводить обработку нужно в хорошо проветриваемом помещении, или при наличии вытяжки над плитой.

Виды неполадок и их причины

Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.

1. Прибор не хочет включаться. В этом случае вина чаще всего лежит на сетевом шнуре, поврежденном в одном либо в нескольких местах.
2. Утюг отключается самостоятельно. Это доказательство корректной работы термостата приборов, имеющих функцию автоматического выключения. Цель — защита от перегревания.
3. Терморегулятор не работает. Причин может быть несколько. Среди них нагар, образовавшийся на контактах, повреждение биметаллической пластины, поломка стержня-штока.
4. Прибор не нагревается. Виноват ТЭН. Замена этого элемента нецелесообразна в любом случае, так как он довольно дорог.
5. Из утюга вытекает вода. Виноват клапан подачи жидкости на подошву, вернее, его поврежденные резинки. Самостоятельная их замена не удастся.
6. Неудовлетворительная работа системы отпаривания. Эта неприятность — следствие использования некачественной воды. Оптимальна дистиллированная, очищенная или кипяченая.
7. Не работает кнопка подачи пара. Сломалась (треснула) трубка, расположенная внутри.

Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.

Основные причины неисправностей и ремонт

Шнур

Симптомы неисправности электропровода:

• Утюг не включается, не подает никаких признаков работы;
• Работает с перебоями, после нагрева быстро теряет температуру.

Решением проблемы будет замена электропровода на новый.

Терморегулятор

При неисправности терморегулятора утюг:

• Перегревается, независимо от выбранного режима;
• Не нагревается, даже после замены питающего провода;
• Не реагирует на выбор режима, работает всегда с одной температурой.

Необходимо разобрать утюг и осмотреть терморегулятор. На корпусе не должно быть никаких обгорелых мест, ржавчины и иных внешних дефектов.

Далее нужно проверить его работу тестером. Регулятор должен пропускать сигнал только в закрытом состоянии.

Соединительная пластина должна свободно перемещаться при нажатии. Если пластина застряла в одном из положений, необходима ее замена.

Предохранитель

Неисправность предохранителя легко перепутать с проблемами в регуляторе или питающем кабеле. Диагностировать проблему можно только разобрав утюг и проверив предохранитель на проводимость при помощи тестера.

Для этого нужно расположить иголки тестера на двух противоположных концах предохранителя. Если сигнал не проходит, значит, предохранитель требует замены. При покупке нового, лучше взять старый предохранитель с собой, или переписать данные, нанесенные на корпус предохранителя.

ТЭН

Неисправность ТЭНа встречается редко, ведь он представляет собой простую металлическую пластину, для корректной работы которой необходимо только напряжение. Для профилактики можно почистить соединительные контакты.

Если одна часть ТЭНа нагревается, а другая остается холодной, то видимо вследствие падения или удара металл раскололся и необходима замена. Но в отличие от остальных частей, замена ТЭНа обойдется примерно столько же, сколько и покупка нового утюга, так что ремонт может быть попросту нерентабельным.

Подача пара и воды

Признаки проблем в гидросистеме:

• Утюг пропускает воду, пар идет без нажатия на кнопку
• Не работает подача пара, на одежде остаются мокрые следы
• Не работает подача воды из распылителя

Если из утюга вытекает вода или идет пар во время работы, значит, система подачи воды негерметична. Нужно разобрать утюг и искать течь. Возможно, соскочило одно из соединений или треснул резервуар.

Если при нажатии на кнопку не происходит вообще ничего, значит, неисправны кнопки или забиты форсунки. Сначала стоит заняться чисткой форсунок, и если проблема не уйдет, менять кнопки.

Профилактика «утюжных» неполадок

Чтобы хозяевам не приходилось узнавать, как разобрать утюг, как его отремонтировать своими силами, лучше в точности соблюдать некоторые рекомендации, способные не допустить вероятных поломок. На долгий срок службы агрегата можно рассчитывать, если:

• всегда проверять поверхность подошвы — удалять налипший мусор и мелкие ворсинки;
• не чистить утюг совсем неподходящими составами — например, солью;
• не допускать перегрева техники, не оставлять ее в одиночестве;
• не пытаться чинить самостоятельно беспроводные приборы;
• соблюдать рекомендации, которыми снабжены все вещи;
• не гладить изделия с ворсом без марли, используя пар;
• не оставлять утюг мокрым или влажным;
• абсолютно не допускать его падений.

Чистота, постоянный присмотр и бережное обращение избавит от поломок и сэкономит деньги. А если все же неприятность случилась, то лучше сначала посмотреть, как разобрать утюг советуют опытные мастера. Например, корректную последовательность действий покажет этот видеоролик:

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

Видео

Чтобы подробнее ознакомиться с порядком разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125, смотрите видеосюжет:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Отвлеченные умствования

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.

На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

• 2200 Вт – 25 А.
• 1500 Вт – 16 А.
• 1000 Вт – 10 А.
• 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

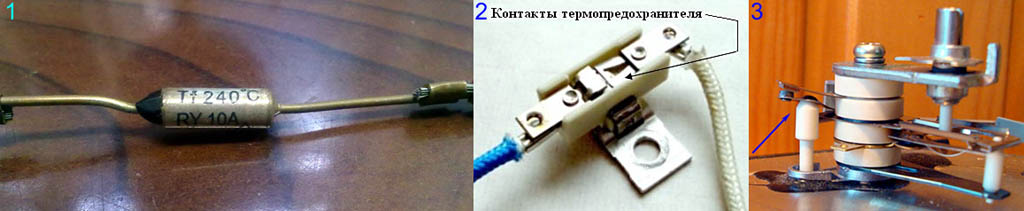

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

Виды электрических приборов

Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.

1. Обычные, лишенные функции отпаривания. Сейчас они не так популярны, однако их небольшая стоимость и компактность позволяет использовать такие приборы в роли «походного» варианта, спасающего одежду в поездках.
2. Проборы, имеющие отпариватель, — емкость для воды. На подошве этих удобных устройств есть небольшие отверстия, предназначенные для выхода пара. Данные утюги сейчас, наоборот, очень востребованы.
3. Утюги с парогенератором — паровые станции. У этих приборов отдельный резервуар для воды, в него встроен нагревательный элемент, а пар к подошве утюга подается через специальный паропровод.

Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.

ремонт утюга bosh da70 .

Специальные средства для удаления солевых отложений

Промышленность выпускает разнообразные средства по уходу за утюгами. Инструкция по применению у всех одинакова или отличается одна от другой незначительно:

• налить в емкость состав для удаления накипи
• включить в сеть на максимальную температуру
• после отключения нажать кнопку самоочистки или, при ее отсутствии, кнопку выпуска пара над заранее приготовленной емкостью (таз, большая кастрюля)
• повторить 3-4 раза добавляя жидкость в емкость
• промыть прибор чистой водой до полного удаления остатков раствора

Общие рекомендации для всех видов очистки утюгов Филипс:

• при приготовлении раствора для удаления накипи нужно строго соблюдать пропорции, чтобы не принести вред резиновым и силиконовым прокладкам
• использовать очищенную или кипяченую воду. В случае заливки готового раствора для снятия накипи, проверить, не надо ли его разводить и в какой пропорции
• в целях безопасности проводить процедуры только при отключенном от сети утюге
• после окончания работ промыть емкость 2-3 раза чистой водой

Для предотвращения образования солевых отложений внутри емкости для воды, а также в выпускных каналах для пара необходимо выполнять следующие рекомендации:

• заливать в сосуд только кипяченую или смесь водопроводной и дистиллированной воды в соотношении 1:3
• в перерывах ставить прибор в вертикальное положение
• после окончания глажки сливать оставшуюся жидкость
• приобрести специальный водоочистной фильтр для глажки, который можно приобрести отдельно

В современных приборах для глажки есть встроенный фильтр, время работы которого рассчитано на все время эксплуатации прибора.

Пользоваться только дистиллированной водой производители не рекомендуют, хуже образуется пар. Возникает эффект перегретого пара, который отрицательно сказывается на процессе разглаживания.

Порядок разборки утюга с парогенератором

Чтобы разобрать утюг с парогенератором, необходимо:

1. Открутить шурупы, прикрепляющие заднюю крышку к корпусу утюга. Форма и размер шурупов для разных моделей могут быть различными. Поэтому для разборки прибора потребуется универсальные отвертки либо насадки к ним.

2. Для защиты устройств от несанкционированного вскрытия используют для крепления задней крышки шурупами с уникальной формой. Такие утюги разбираются и ремонтируются только в сертифицированных центрах.

3. Снять заднюю крышку, поддев ее плоской отверткой за имеющийся на корпусе зазор.

4. Открутить винты или ослабить фиксаторы, прижимающие колодку.

5. Снять верхнюю панель корпуса паровой станции.

Для этого предварительно снимают пластиковые колпачки подачи воды и пара. Один колпачок утапливают внутрь утюга. Второй колпачок вынимают, захватив пальцами руки. После снятия одного колпачка, пальцами руки снимают второй колпачок.

Снимают шурупы под колпачками подачи пара и опрыскивателя. В некоторых моделях дополнительный шуруп находится в носовой части, в районе крепления опрыскивателя.

5. Далее откручивают все винты, прикрепляющие верхнюю колодку к корпусу утюга.

6. После снятия всех болтов снимают верхнюю часть корпуса паровой станции.

Для этого используют тонкий нож либо прочное лезвие, которым поддевают верхнюю панель в имеющемся зазоре.

В других конструкциях утюгов с парогенератором достаточно сделать крутящее движение руки, чтобы снять верхнюю крышку.

7. После снятия верхней панели снимают трубку подачи воды из резервуара паронагревателя к опрыскивателю. Для этого приподнимают муфту, удерживающую трубку в фиксированном положении. Затем муфту надо оттягивают в сторону и освобождают один конец водоподводящей трубки.

8. Затем откручивают три шурупа на заднем и переднем концах корпуса утюга. Эти винты становятся видны после снятия верхней крышки.

9. Далее снимают верхнюю часть корпуса утюга. Для этого отгибают защелки, прикрепляющие верхнюю часть корпуса к нижней.

10. После снятия верхней части корпуса демонтируют парогенератор и разбирают . При этом насосы для подачи воды к форсунке и опрыскивателю также снимают.

11. Затем снимают регулятор температуры нагрева подошвы. Для этого плоской отверткой поддевают крышку регулятора снизу и аккуратно ее снимают. Затем откручивают шуруп, находящийся под снятой крышкой регулятора температуры.

12. После снятия крышки регулятора откручивают шурупы, прикрепляющие резервуар к нижней части утюга. На многих моделях парогенераторов таких шурупов четыре, по два шурупа с каждой стороны корпуса устройства.

13. Затем аккуратно отделяют резервуар от подошвы утюга таким образом, чтобы не повредить элементы электрической схемы.

14. После снятия резервуара откручивают несколько шурупов, удерживающих защиту подошвы.

После снятия защитного кожуха открывается свободный доступ к элементам электрической схемы, прикрепляемых непосредственно к внутренней подошве утюга.

Использование данной инструкции и рекомендаций позволяет самостоятельно разобрать утюг с парогенератором в домашних условиях.

Как устроен утюг с паром

Но где искать все эти винтики-секретки? Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.:

Схема устройства утюга с парогенератором

Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т.к. она эффективна только в положении терморегулятора, близком к максимуму (три точки). В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1-2 точки. О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т.е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.

Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.п. Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см. в конце), но в домашних условиях чаще всего вполне ремонтопригодный.

Как парят китайцы

Если посмотреть на подошву даже не дешевых китайских утюгов, то окажется, что у многих форсунки капельного увлажнения фиктивные, фейковые. На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу.

Терморегулятор

Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
3. Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
4. Пружина перебрасывается и размыкает контакты.
5. ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

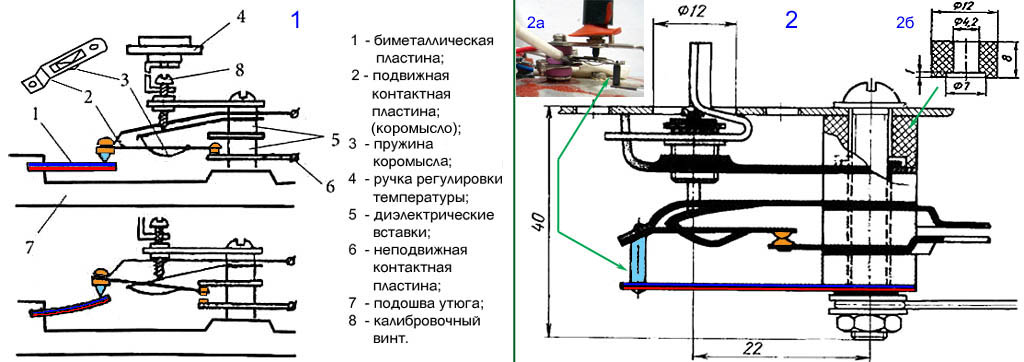

Схемы устройства терморегуляторов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.

Ручка регулировки температуры утюга

Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.

Как чистить контакты

Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.
