Описание

Калибраторы К3607 представляют собой портативные измерительные приборы, на передней панели которых расположены: переключатели диапазонов воспроизведения, установки уровней электрических сигналов, переключатель полярности напряжения питания тензометрических датчиков, соединительные колодки и разъем для подключения к калибруемому измерительному прибору.

Калибраторы К3607 схемотехнически представляют собой прецизионную резистивную цепь типа «звезда», имитирующую тензометрический полномостовой датчик сопротивлением 350 Ом. Воспроизведение нормированных электрических сигналов обеспечивается путем изменения значений переменных сопротивлений, уровня и полярности напряжения, приложенного к резистивной цепи.

Низкая собственная ёмкость и индуктивность применяемых прецизионных сопротивлений обеспечивает высокую точность калибраторов К3607.

Компенсация резистивных и ёмкостных влияний при использовании длинных соединительных кабелей достигается применением 6-проводной схемы подключения.

Внешний вид калибраторов К3607 изображен на рисунке 1.

Основные метрологические и технические характеристики калибраторов К3607 представлены в таблице 1.

Таблица 1 – Метрологические и технические характеристики

Наименование характеристики	Значение
Диапазоны воспроизведения коэффициента преобразования, мВ/В	± 0,5; ± 1; ± 2; ± 5; ± 10
Пределы допускаемой приведенной погрешности воспроизведения коэффициента преобразования, %	0,025
Диапазон частот напряжения питания измерительной части калибратора (моста), Г ц	от 0 (напряжение постоянного тока) до 5000
Номинальный диапазон напряжений питания измерительной части калибратора (моста), В	от 0,5 до 12
Максимально допустимое напряжение питания измерительной части калибратора (моста), В	18
Эквивалентное сопротивление измерительной части калибратора (моста), Ом	350
Полярность выходного сигнала	положительная или отрицательная
Воспроизводимые значения коэффициента преобразования в установленном пределе, %	от 0 до 100 с шагом 10
Диапазон рабочих температур, °С	от 10 до 60
Г абаритные размеры (длина х ширина х высота), мм	200 х 110 х 120
Масса, кг, не более	1

Ижевская компания «Техкрим» сертифицировала патроны калибра 345 ТК для гладкоствольного охотничьего оружия.

Однажды «Техкрим» уже перевернул российский оружейный рынок своим 366-м — патронами калибра .366 ТКМ, оружие под который теперь составляет значимую долю в продажах наших оружейных магазинов.

В патроне .366 ТКМ «Техкрим» (подробнее) реализовал идею создания оригинального патрона в габаритах магазина под патрон 7,62×39 (и на основе его гильзы), благодаря чему появился СКС со стволом-«парадоксом», сертифицированный в России как гладкоствольное охотничье оружие. В дальнейшем модельный ряд «366-х» быстро расширился (подробнее) за счёт разнообразных «калашоидов» и магазинной «Ладоги», а «парадоксы» были вытеснены стволами с овально-винтовой сверловкой канала («ланкастер»). В плане кучности стрельбы и кинетической энергии патроны .366 ТКМ вполне сравнимы с патронами калибра 7,62×39 на дистанциях вплоть до 120-150 (в зависимости от снаряжения).

Для тех, кому всегда и всего мало, «Техкрим» разработал ещё один патрон уже на базе гильзы винтовочного патрона 7,62×54 — 9,6/53 Lancaster, под который существует целая серия «Вепрей», «Тигр», «мосинки», «Таёжник».
И вот, сенсация — россиянам стал доступен «ланкастерный» патрон калибра 345 ТК в пистолетном форм-факторе, который будет использоваться в пистолетах-карабинах, продаваемых по лицензии на гладкоствольное охотничье оружие.

На первом этапе «Техкрим» планирует выпуск патронов калибра 345 ТК с экспансивной пулей, двумя оболочечными различной массы и цинковой

Сертификат на патроны калибра 345 ТК «Техкримом» уже получен и теперь появление в российских оружейных магазинах зависит исключительно от расторопности оружейников в тесной связи с которыми работает над новинкой «Техкрим». Причём ожидаются как адаптация под 345 ТК существующих конструкций («КЕДР», «Сайга-9»), так и появление в продаже совершенно новых разработок. Ничего не мешает доработать и готовящийся к производству «Курбатов» mod. R-701 калибра 9×19.
Думаю, что к лету «первые ласточки» под патрон 345 ТК уже появятся и самым нетерпеливым есть все основания озаботиться получением лицензии уже сейчас.

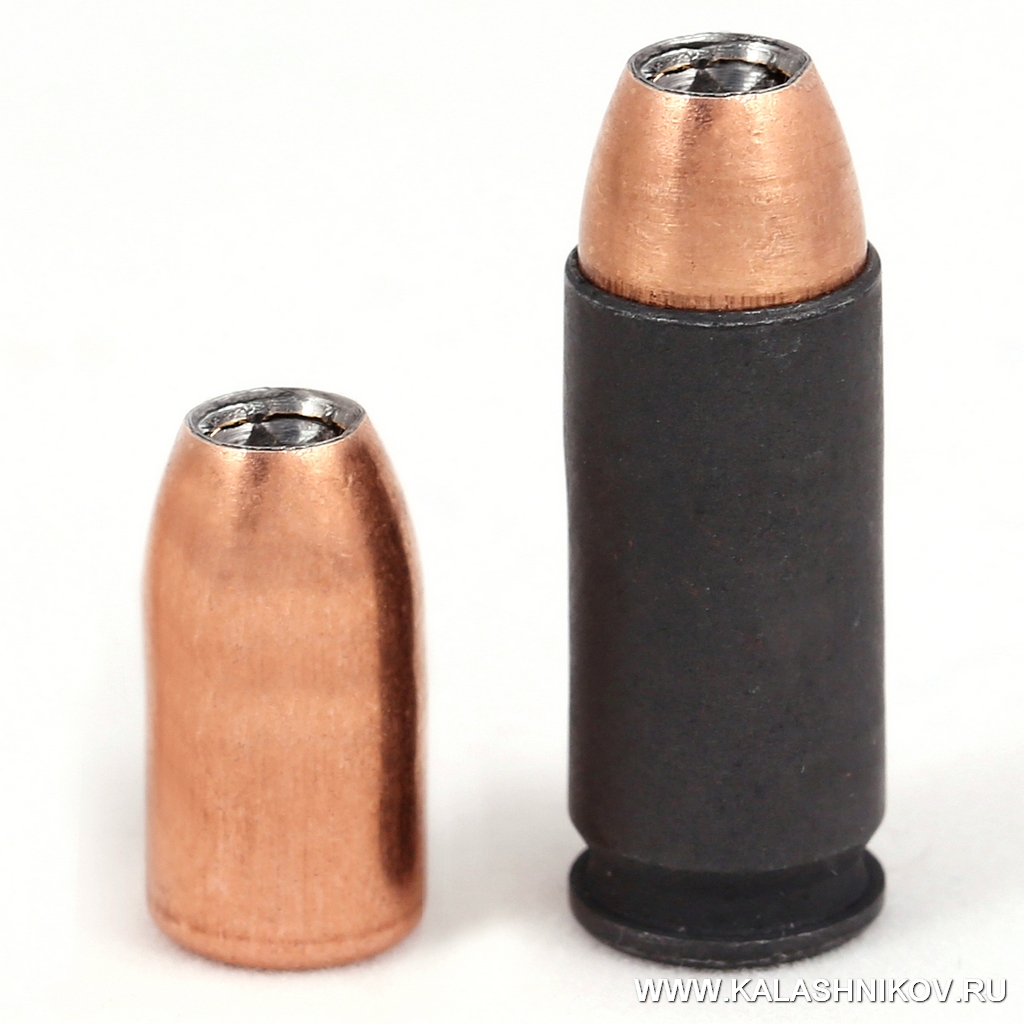

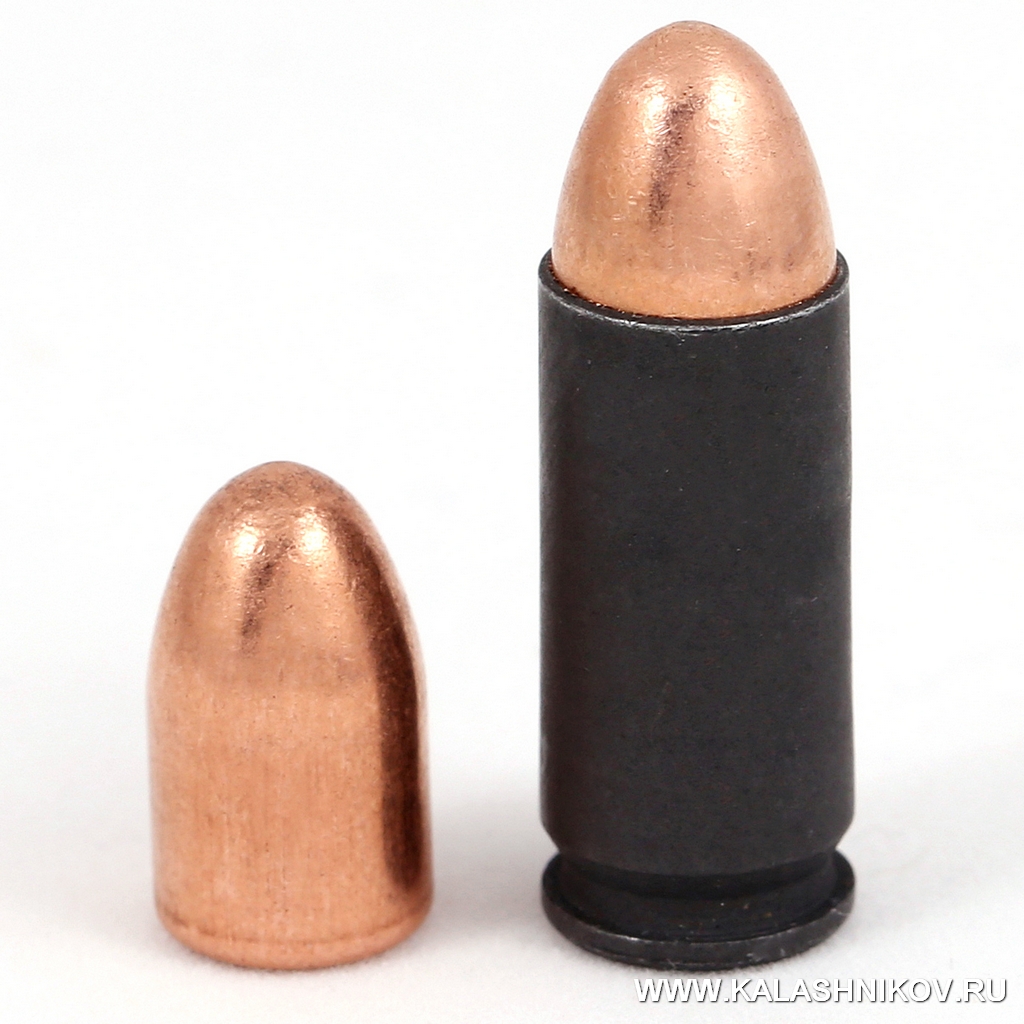

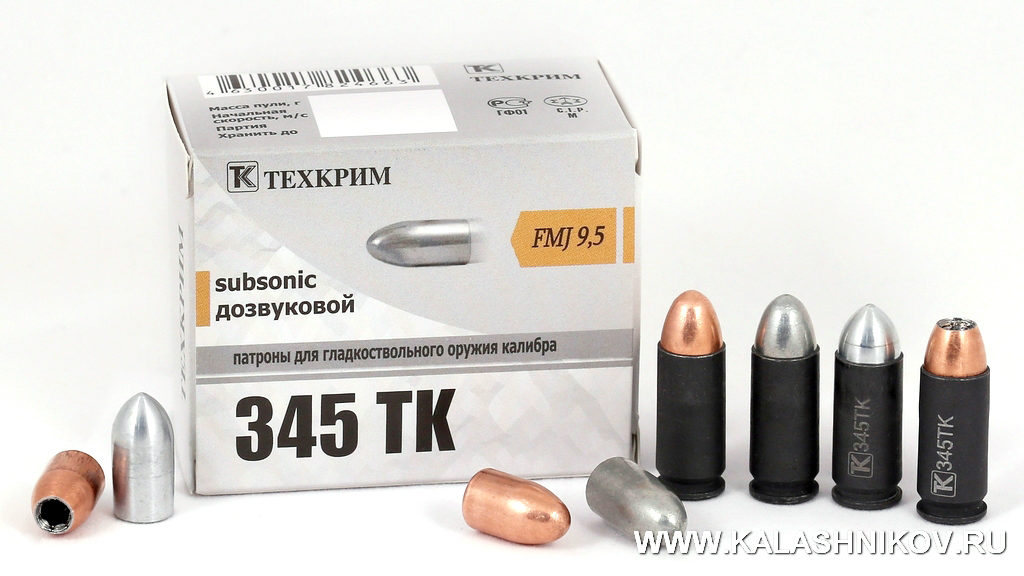

На первом этапе будет доступна номенклатура патронов калибра 345 ТК с экспансивной пулей и тремя оболочечными (FMJ) с различной массой и цинковой. В настоящее время сертифицирован патрон с оболочечной (биметалл) пулей массой 9,5 г и дозвуковой начальной скоростью. Готовится сертификация патронов с экспансивной пулей «Кион»(7,5 г) и лёгкой оболочечной (биметалл, 7,5 г). Активно ведутся работы по недорогой цинковой пуле.

Диаметр пули патронов 345 ТК — около 8,8 мм. Гильза для них изготавливается из гильз автоматных патронов 5,45×39 путём их подрезания до 22 мм и переформования/калибровки. Патрон 345 ТК нормально работает с магазинами, рассчитанными под калибр 9×19.
