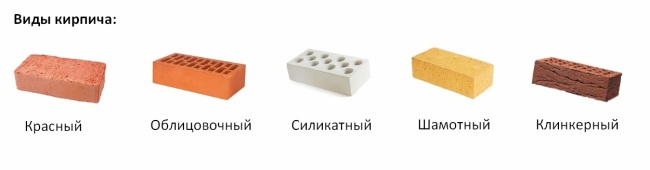

Классификация по способу изготовления

Классификация кирпичей связана с их многочисленностью. Все они по-разному изготавливаются. Некоторые варианты изначально не смогут выполнять определенные функции. Все это необходимо знать, чтобы не выполнять лишней работы при отборе материала.

• Силикатный кирпич. Отличить такой кирпич по внешнему виду не составит труда. Он привлекает взгляд своими ровными чертами. Причиной тому служит то, что кирпич готовится из мелкого песка и извести. Под большим давлением масса прессуется в специальной форме. Получившийся строительный материал впитывает влагу, обладает низкой степенью прочности и теплопроводности. Сразу становится ясно, что такой кирпич не найдет своего применения ни на одном из этапов строительства камина.
• Гиперпрессованный кирпич. Для приготовления такого кирпича применяют отсевы известковых пород с добавлением цемента. По определенной технологии происходит прессовка, в результате чего прочность материала достигает высоких показателей. Но и при этом условии такой кирпич не заслужил доверия мастеров, чтобы его использовали для печного строительства. Дело в том, что он не выдерживает ни малейшей деформации. Если камин начнет давать осадку, то материал сразу разрушается. Большая плотность гиперпрессованного кирпича приведет к тому, что масса камина тоже станет непомерно большой.
• Керамический кирпич. Керамический кирпич уже близок по своим показателям к материалу для каминов. Он в своей основе имеет глину, и все его характеристики зависят от ее породы и от способа изготовления кирпича. В этом вопросе мастера изучили свойства продукции от некоторых производителей и знают, какой кирпич следует выбирать. Однако они воздерживаются от того, чтобы использовать данный материал, обкладывая сердцевину очага.
• Шамотный кирпич. Необходимость применения огнеупорного кирпича диктуется высокими показателями температур. Внутри топки температура превышает 1000°С градусов. Для отделки топки используется специальный шамотный кирпич, который изготовлен из глины, обладающей огнеупорными качествами. Для улучшения его характеристик в состав добавляют различные примеси. В результате кирпич не крошится даже при механическом воздействии. Отличительной чертой является его телесный цвет. Но он не используется для кладки всей печи, так как это слишком дорого по себестоимости. Им отделывают только внутреннюю часть топки и начало дымохода.

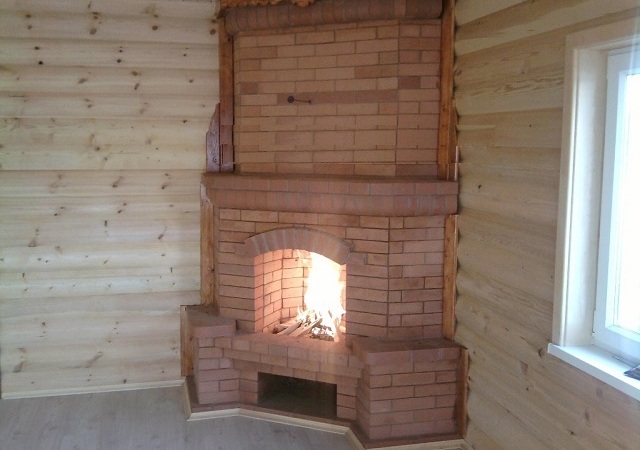

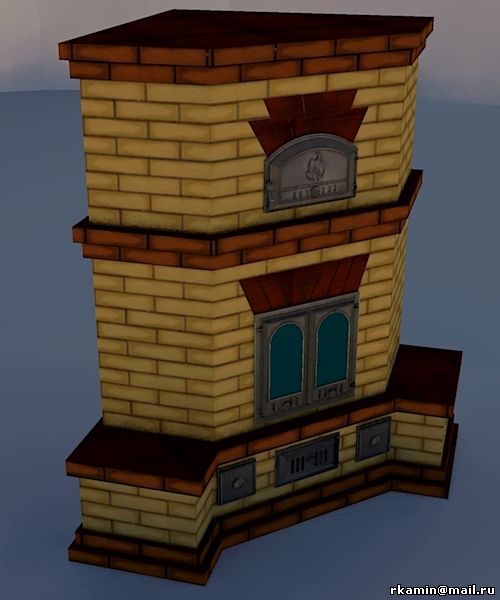

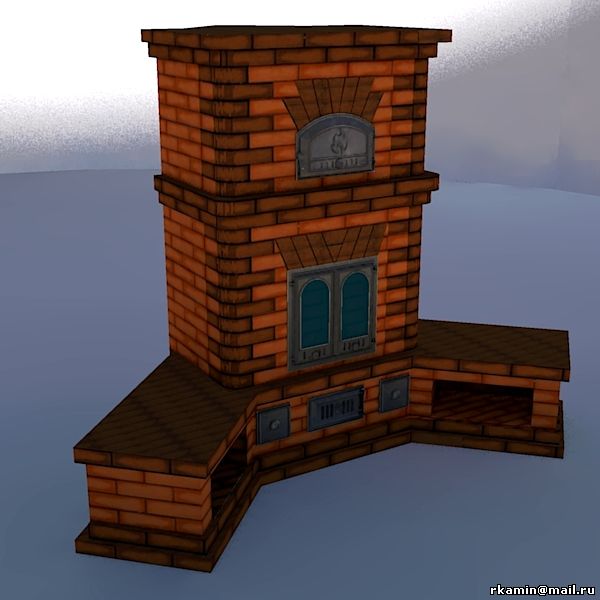

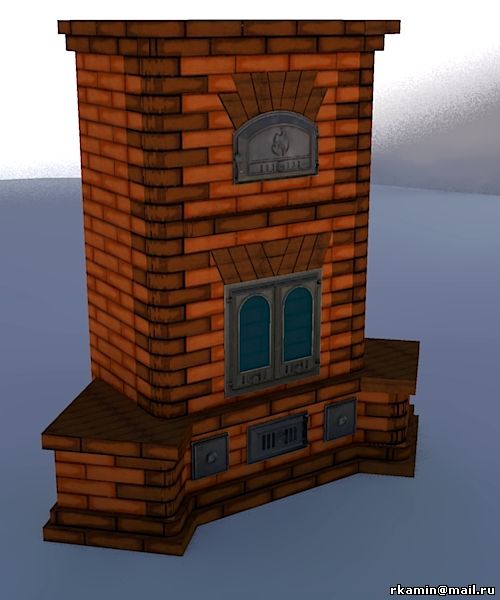

Готовый угловой камин

Стили каминов

Главным достоинством каминов в классическом стиле является их универсальность. Он легко вписывается и в загородные дома и в квартиры. Но наилучшее их расположение с роскошными интерьерами, где пытаются подчеркнуть богатство и роскошь украшениями из барельефов и других элементов. Материалом для кладки каминов в таком стиле чаще всего служит камень, кирпич и изразец. Их недостатком можно считать дороговизну материалов.

Английский стиль

Особенностью английского стиля есть то, что у камина П – образный портал, и чаще всего открытая топка. Материалы используют те же что и в классическом стиле, но для декора используют кафель или плитку-багет.

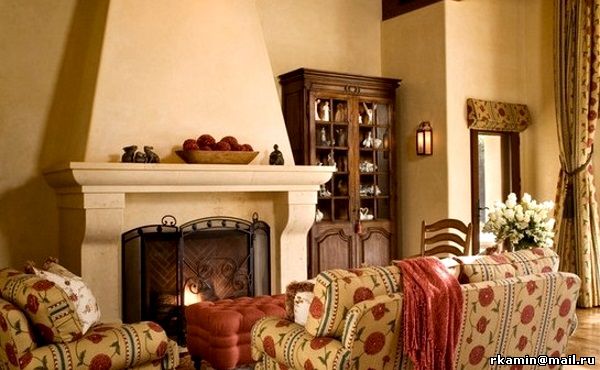

В сельском стиле

Камин в «сельском стиле», или как его еще называют «кантри», показывает желание человека жить спокойно и никуда не торопиться. Чаще всего используют сочетание ракушечника и песчаника.

Камины в стиле модерн

Основной «изюминкой» в стиле модерн есть то, что они подходят под квартиры в городе, и можно реализовать сотни дизайнерских вариантов. Отличаются компактностью, так как в этом стиле используются современные надёжные и легкие материалы, что дало большое распространение этих каминов.

Хай-тек стиль

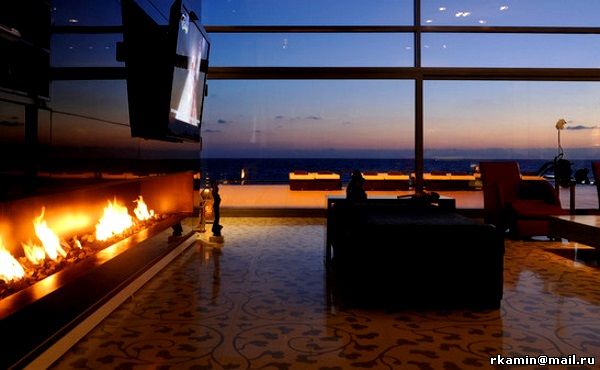

Камины «хай – тековского» стиля отличаются необычным дизайном. Это новый высокотехнологичный стиль, за счет функциональных элементов становится очень удобным. Огнеупорное стекло, и хромированная сталь очень широко применяется в этих типах очагов.

Очень важно доверить установку камина профессионалам. Их сооружение очень серьёзное дело

Если допустить ошибку при возведении, будет высокая степень пожароопасности. Лучше всего позаботится о кладке камина ещё при проектировании дома, чтобы распределить массу на отдельный фундамент, который, в свою очередь, не связан с фундаментом дома.

Если у вас в распоряжении нет места для стационарного камина, или же хотите немножко сэкономить, то декоративные  ваш вариант. Их, в свою очередь, классифицируют на интерьерные модели и электрические.

Интерьерные модели каминов

Интерьерные модели позиционируются как украшения комнаты. Так оно и есть на самом деле, так как тепла, в сравнении со стандартными или же электрическими каминами дает меньше. Чаще всего эти модели работают на этаноле (экологически чистом виде топлива) и при этом не выделяет большого количества углерода или пара (дыма не выделяют вообще), что дает возможность использовать их в закрытых помещениях. Пользование таким камином сводится до самого простого – зажигания топлива специальной зажигалкой. Горелка обкладывается поленьями из жаростойкой керамики, для того, чтобы сохранить вид открытой топки, а облицовка камина делается из стали, что не дает большой нагрузки на перекрытия.

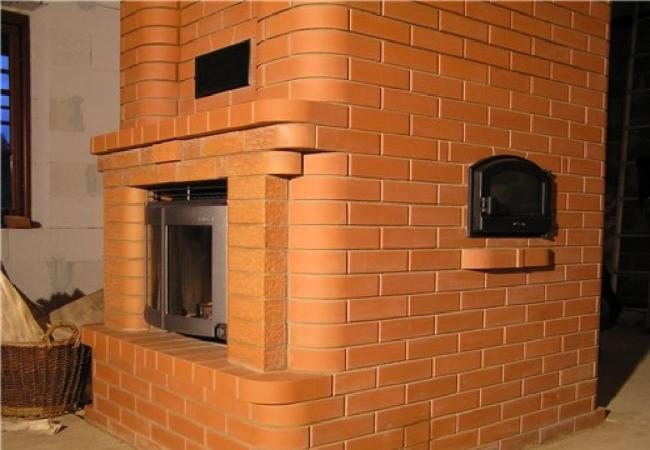

Опыт строительства

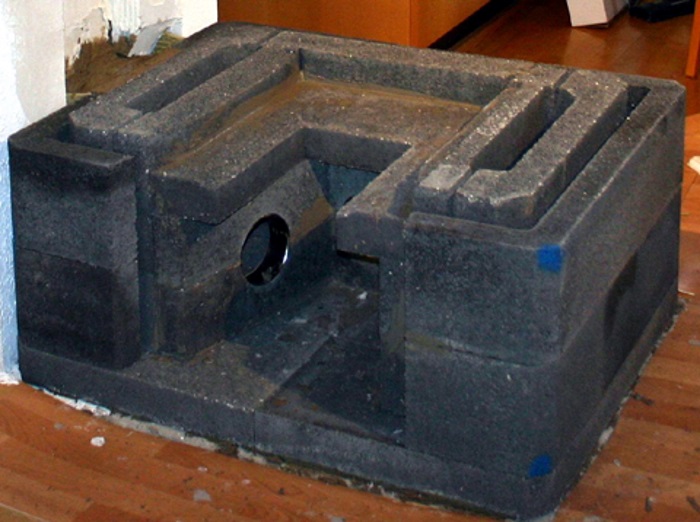

Макетирование дачной печи с камином

Отыскать желаемую конструкцию в имеющейся литературе не представилось возможным – это было ясно заранее. Поэтому задуманные идеи были воплощены в виде макета, а потом – реализованы на деле. Наибольшие трудности при этом возникли на этапе соединения топки камина и дымохода печки в районе духовки.

Именно посредством макетирования были проанализированы несколько возможных вариантов конструкции. В результате, была выбрана единственно-правильная, и, в то же время, архитектурно-выдержанная конструкция.

Доработка фундамента под печку

Уже существовавший фундамент, использовавшийся для старой дачной печи и имевший размеры – четыре на пять с половиной кирпичей, определил размеры новой конструкции. Его надо заглубить на полтора метра. Он выполнен из бутобетона и армирован прутьями из железа. Первый слой гидростеклоизольной гидроизоляции кладется напрямую на фундамент. Он оказался на три ряда кирпичей ниже, чем уровень чистого пола, благодаря чему, можно выложить два горизонтальных воздушных канала, высота которых – 140 миллиметров. Через один из них вентилируется погреб, а через другой – подаётся уличный воздух к топкам. Оставшееся пространство заполняется обломками старого кирпича и заливается по уровню смесью из песка и бетона.

Затем укладывается второй слой гидроизоляции. Дальнейшая кладка производится глинопесчаным раствором. Нулевой ряд засыпается просеянным песком, толщина его слоя – один сантиметр. На воздуховод камина кладётся пластина из оцинкованного железа.

Наиважнейший первый ряд

Он выкладывается из цементного раствора и потому является основополагающим. По данному ряду будут выравниваться все вышестоящие ряды. По этой причине, его непременно надо уложить очень тщательно. Выравнивание диагоналей производится постукиванием киянкой по кирпичам.

В швы заливается жидкий цементно-песчаный раствор сразу по завершению описанной выше подготовки. По первому ряду насухо выкладывается второй, с использованием долевых кирпичей, для разрезки которых надо использовать углошлифовальную машину или камнерезный станок.

Резка должна производиться на улице, так как выделяется много пыли. Пилить до самого конца кирпич не требуется. Достаточно выпилить небольшую канавку, и по ней ломать кирпич.

Выравнивание по вертикали

Укладка каждого ряда должна начинаться с угловых кирпичей, чтобы было легче соблюсти вертикальность стенок кладки. Горизонтальность проверяется уровнем, а ровность – правилом. Выравнивание осуществляется постукиванием резинового молотка.

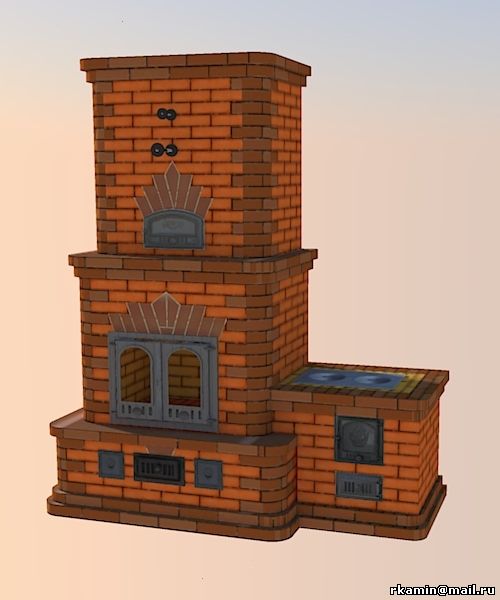

Порядовки печи

1 ряд – сплошной. Его кладут, начиная с уровня пола

На этом этапе важно соблюдать прямоугольность и горизонтальность кладки и выдержать указанные на чертеже размеры

2 ряд. Кладку начинают с установки дверки чистки, поддувала топливника варочной печи и камина. Начинают формировать горизонтальные вентиляционные каналы камина. Здесь и далее на чертеже тонкими линиями штриховкой сплошными показан сверху кирпича.

3 ряд. Начинают формировать первый горизонтальный канал дымохода варочной печи.

4 ряд. Перекрывают горизонтальные вентиляционные каналы камина и устанавливают колосниковую решетку топливника печи. Здесь и далее на порядовке тонкой линией перечеркнуты кирпичи, устанавливаемые в предыдущем ряду (в данном случае на ребро).

5 ряд. Устанавливают духовку. Между ней и топкой выкладывают огнеупорные кирпичи на ребро. Верх кирпичей в топке по обе стороны колосника срезают под углом (указано штриховкой тонкими сплошными линиями). Также под углом срезают кирпичи на переходе в первый вертикальный дымовой канал.нижний переход между вторым и третьим вертикальными каналами дымохода с толщиной стенок в 1/4 кирпича.

6 ряд. Устанавливают топочную дверку и колосниковую решетку камина. Срезают низ кирпичей, установленных вдоль духовки (здесь и далее на порядовке такой срез показан штриховкой тонкими пунктирными линиями).

7-8 ряд. Начинают формировать внутренние стенки камина из огнеупорного кирпича. Верх кирпичей по обе стороны от колосниковой решетки камина срезают под углом.

9 ряд. Духовку сверху покрывают слоем глины в смеси с асбестом. Между духовкой и топкой верх огнеупорных кирпичей срезают под углом.

10 ряд. После укладки ряда устанавливают сверху чугунную плиту. Внешнее ребро печи прикрывают стальным уголком,

11 ряд. Низ кирпичей стенки варочной камеры слева от чугунной плиты срезают, чтобы образовать температурный зазор между плитой и кирпичами. После укладки ряда зазор между плитой и кирпичами заполняют раствором на основе глины и асбеста.

12 ряд. Устанавливают дверку чистки и начинают формировать

13 ряд Начинают формировать наклон задней стенки камина, срезав под небольшим углом торцы опорных кирпичей, образующих боковые стенки камина.

15 ряд Завершают свод портала из срезанных под углом кирпичей. Со стороны варочной печи кладут два уголка из нержавеющей стали. Формируют второй и третий вертикальные каналы дымохода. Скругляют низ кирпича, устанавливаемого между ними. Начиная с этого ряда, для формирования каминного зуба стесывают низ кирпичей передней стенки дымохода камина.

16 ряд Пространство над чугунной плитой перекрывают листом из жести с отверстиями 08 мм с шагом между ними 50 мм. Лист жести вдоль стены дымохода для жесткости загибают вниз на 10мм.

17 ряд Устанавливают дверку сушильной камеры. Каминную полку накрывают тщательно обработанной деревянной доской. Срезают низ боковых кирпичей дымохода камина.

18 ряд Завершают формирование каминного зуба. Срезают верх кирпича между первым и вторым вертикальными каналами дымохода печи.

19 ряд Устанавливают дверку чистки-вытяжки сушильной камеры передней стенки дымохода камина.

20 ряд Над сушильной камерой кладут три уголка: один — к передней стенке, два, составив вертикальными полочками друг к другу, — через 12 см. Срезают кирпичи передней и боковых стенок дымохода камина.

21 ряд Заканчивают формирование вентиляционных каналов. Срезают кирпич на выходе из вертикального канала.

23 ряд. Второй вертикальные каналы дымохода печи и начинают формирование горизонтального канала. Срезают верх кирпичей продолжения горизонтального канала. Срезают низ кирпичей стенок дымохода камина.

23 ряд. Устанавливают задвижку дымохода камина. Сверху вдоль внутренней стенки горизонтального канала кладут уголок и поперечные стальные полосы сечением 30×3 мм.

24 ряд. Перекрывают вертикальный и горизонтальный каналы дымохода печи. Срезают низ кирпича продолжения дымохода печи.

25 ряд Со стороны варочной печи кладут кирпичи с напуском.

26 ряд Срезают низ кирпичей свода канала дымохода камина.

28-31 ряд Срезают низ боковых кирпичей дымохода печи и камина.

32 ряд Устанавливают общую задвижку дымохода.

Материалы:
Кирпич красный -750 шт. Кирпич огнеупорный – 55 шт. Духовка размером 450x350x250 мм-1шт. Задвижка
размером 130×250 мм – 2 шт. Решетка колосниковая размером 250×220 мм – 2 шт. Плита чугунная двухкомфорочная размером 710×410 мм -1 шт.
Топочная дверка 270×220 мм – 2 шт.: поддувальная дверка 270×140 мм – 2 шт;дверка для чистки 140×130 мм – 4 шт

Рекомендуем почитать

Как подобрать по внешнему виду

Даже выбрав подходящую марку кирпича нельзя быть уверенным в его качестве. В производстве часто встречаются отклонения от норм технологии, поэтому каждый элемент необходимо отбирать по внешнему виду.

• Кирпич ровный, без искривленных граней, соответствует размеру.
• При постукивании молотком должен издавать достаточно звонкий звук.
• Место скола прочное, не крошится. Масса однородная, без примесей и пустот.

Нельзя не подчеркнуть тот факт, что многие кирпичные заводы заслужили свое уважение качеством продукции, поэтому на слуху у опытных мастеров. На эти знания тоже можно ориентироваться при выборе материала для каминов.

Технические требования к устройству камина

• Фундамент выполняется так, чтобы он мог выдержать нагрузку от камина из кирпича. Маленькие очаги весят около 0,5 тонны, а крупные дают нагрузку, соизмеримую с тонной и более.
• Основание устраивается бетонным ленточного типа или делается из кирпича на строительном цементном растворе. В любом случае оно играет роль самостоятельной конструкции, которая не привязана к несущему основанию самого дома.
• Средняя высота фундамента под камин принимается в 30–40 см и не доходит до уровня чистого пола на высоту 10 см.
• Объем топочного пространства в камине зависит от объема комнаты и составляет ее пятидесятую часть. Глубина его зависит от принятой высоты и рассчитывается как третья часть или половина от этого размера. Чем мельче камин, тем больше тепла он будет отдавать в комнату. Но объемные показатели должны соблюдаться.
• Чтобы тепловые лучи лучше отражались и попадали в помещение, боковые стенки топочной разворачивают на небольшой угол наружу, а заднюю стенку наклоняют начиная с одной трети высоты.
• Требования пожарной безопасности регламентируют высоту основания топки, которое не должно быть от пола ниже 30 см. Эти же требования предусматривают крепление перед камином на полу листа из нержавеющей стали. Его ширина на 15 см больше переднего размера топочной камеры.
• В дымовой камере обязательно выкладывают выступ, называемый перевал, который препятствует попаданию сажи и искр в полость дымохода и возврата дыма в комнату.

Топочная камера включает следующие элементы

1. Основание для кладки дров.
2. Две боковые и одну заднюю стенки.
3. Камера сбора дыма.
4. Решетка колосников.
5. Дверца по проекту.
6. Заслонка-шибер.
7. Зольник внизу топки.

Требования к дымовой трубе

• Для улучшения тяги труба делается круглого сечения. Площадь ее отверстия зависит от площади нижнего основания топки и составляет 1/10–1/15 от этого размера.
• При выведении на наружную стену воздуховод не должен иметь более трех изменений направления.
• Труба, устанавливающаяся над топочной камерой, делается строго вертикальной, без изгибов, ее высота устанавливается от 5 м и выше. На всей протяженности проверяется вертикальность, нарушение которой может повлечь за собой задымление жилого пространства в будущем.

Основные этапы строительства

Считается, что возвести камин или печь может только профессиональный печник с богатым опытом, который свою жизнь посвятил любимому ремеслу. Этот факт нельзя отрицать, так как знания и опыт являются бесценными помощниками в любом деле. Но утверждать, что самостоятельно нельзя построить печь, нельзя. При определенных навыках можно получить вполне качественный результат.

Пошаговые действия, которые необходимо выполнять, чтобы возвести конструкцию самостоятельно, собраны в единый проект. Им может воспользоваться любой желающий. Профессиональный мастер по заказу может составить персональный проект, по которому вы сами будете производить работы.

Грандиозная кирпичная постройка

• Строительство фундамента. Надежное основание – отличительный признак любого кирпичного строения. Не является исключением и печь-камин.
• Приготовление раствора. Этот этап похож на обряд. Профессионалы хранят секреты, ведь раствор, которым производится выкладка рядов, делается из глины, а ее нужно суметь правильно подобрать. Новичкам сразу рекомендовано пользоваться покупными средствами. Претендующие на уровень мастера могут попробовать познать все таинства этого обряда.
• Строительство топки, каналов, зольника, дымосборника, дымового зуба. Все возможные схемы представлены в готовых проектах. Кладка производится порядно, с формированием основных составляющих элементов.
• Возведение дымохода. После каналов дымоход печи сильно напоминает аналогичную конструкцию классического камина. Габариты и основные параметры зависят от выбранной модели, геометрии дома, высоты крыши, место выведения трубы наружу. Варианты расчетов предоставлены для каждого персонально.
• Сушка печи. Если построенную печь затопить, то можно навсегда с ней попрощаться. Влага из раствора выходит постепенно, на это тратится длительное время, зато раствор сохраняет свою целостность. Поспешное применение в виде растопки приводит к образованию такого большого количества трещин в растворе, что заделать их нет никакой возможности.

Надо признать, что существуют современные, более производительные и простые отопительные системы, но истинные ценители классики еще долго будут проявлять интерес к кирпичным конструкциям. Самое главное, чтобы не прекращался процесс передачи опыта от старшего поколения к более молодому поколению.

Установка фундамента камина

Выбрав место для камина, приступают к его разметке. Именно с нее начинается подготовительный этап кладки кирпича. Разметку можно выполнить своими руками. После нее нужно сделать замеры, чтобы провести в печь трубу, она должна быть точно в центре камина.

Порядовая кладка каминов начинается с сооружения фундамента. Для этого в полу по разметке нужно сделать вырезы, размеры которых больше, чем сама печь. Насколько глубоким будет фундамент, нужно решать, исходя из высоты дома. К примеру, в одноэтажном доме достаточно глубины в 0,5 м, а вот в двухэтажном доме надо делать дыру глубиной в 1 м. Сделанную яму нужно утрамбовать и лишь после этого приступать к кладке. Фундамент под печь может быть 3-х видов: из кирпича, бетона или бута.

Изображение 1. Первые ряды камина кладут сплошными, чтобы создать прочную основу для будущей конструкции.

Кладка кирпичного фундамента проводится с использованием красного кирпича, но применение кирпича 3-го сорта допустимо. Фундамент из бута делается из камня или красного кирпича. Фундамент из бетона – самый распространенный вид. Для его приготовления нужно сделать следующее.

Для замешивания раствора для бетонной кладки необходимо приготовить арматуру (или арматурную сетку), песок, гравий, цемент 500. Этапы приготовления:

• смешивают песок, гравий и цемент;
• половину ямы заполняют раствором;
• затем прямо на раствор выкладывают арматурную сетку;
• в конце раствор заливают до конца ямы.

Фундаменту нужно дать высохнуть, на это требуется около 3 дней. Фундамент должен быть крепким и переносить перепады температур, не пропуская в землю много тепла.

Первые несколько рядов камина делают сплошными, чтобы конструкция была основательной и прочной (Изображение 1).

Улучшения в устройстве финок

1) Если существующая печь имеет хорошую тягу и дымообороты в ней доступны, то действие её значительно улучшается от примыкания к ней щитка. Если пристройка его невозможна, то можно переделать к печи топливник, со шлюзом и с откидной дверцей. При полной футеровке печи, её можно топить как дровами так и каменным углем.
2) Открывая душники или трубную дверцу печи, мы быстрей нагреваем комнатный воздух её внутренней, более нагретой, массой, чем наружными стенками. В последнем случае эти печи так медленно передают теплоту.

Над перекрытием свода печи, комнатный или атмосферный воздух (внизу одного из оборотов) поступает в тепловую камеру печи, из которой нагретый воздух будет вытекать в комнату через душник, поставленный вверху под перекрышей оборотов. Дым не должен проникать в камеру, этот душник не следует закрывать и во время топки печи для отнятия теплоты у дыма при движении его по оборотам.
Четные из них нисходящее, а нечетные восходящее направление дыма. В последнем обороте ставится вьюшка, через которую дым опускается в подвертку и переходит в дымовую трубу.

Паспорт изделия

Гарантия качества

Высота каминопечей определяется по размерам потолка помещения.


Высококачественный печной кирпич!

Импортный кирпич для печей и дымоходов М500, F100.

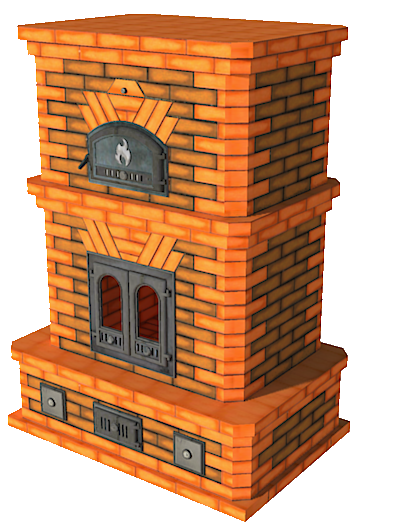

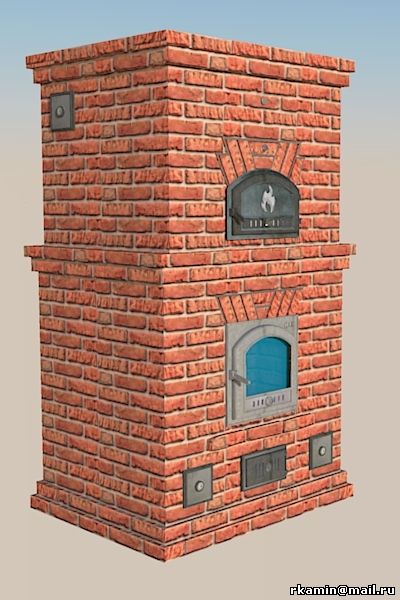

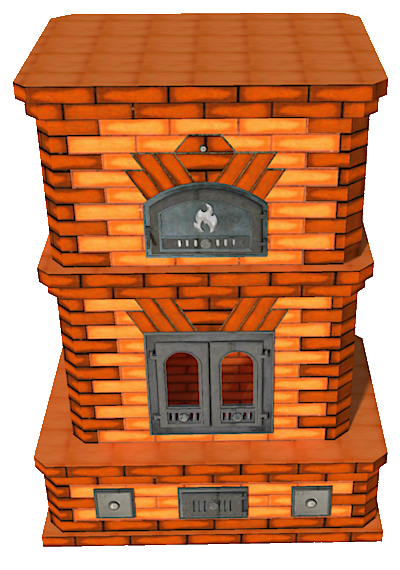

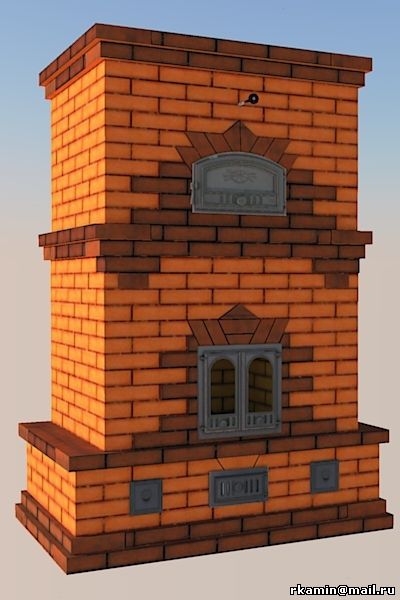

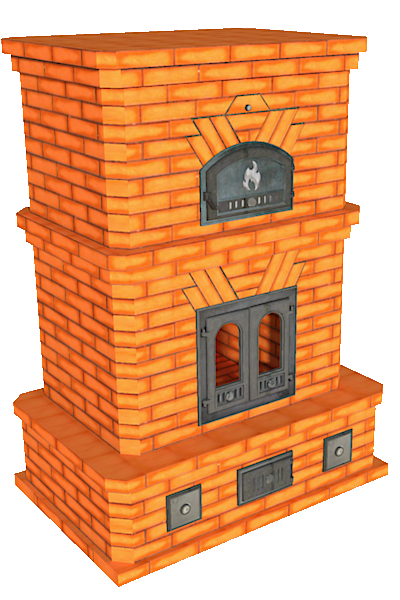

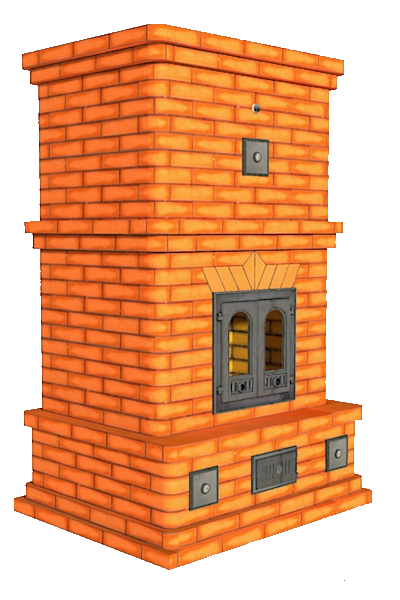

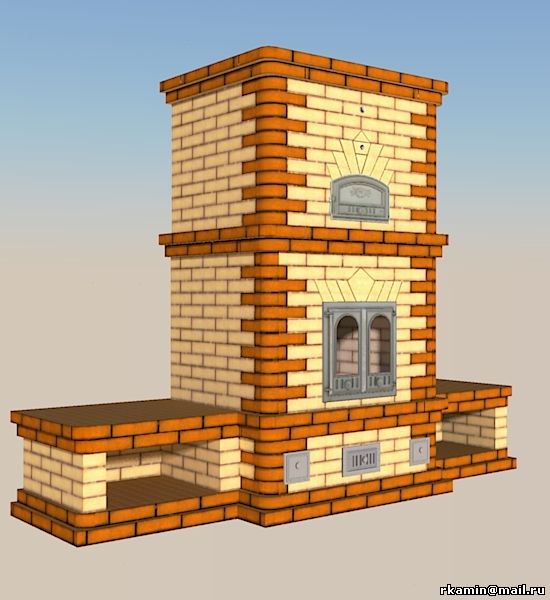

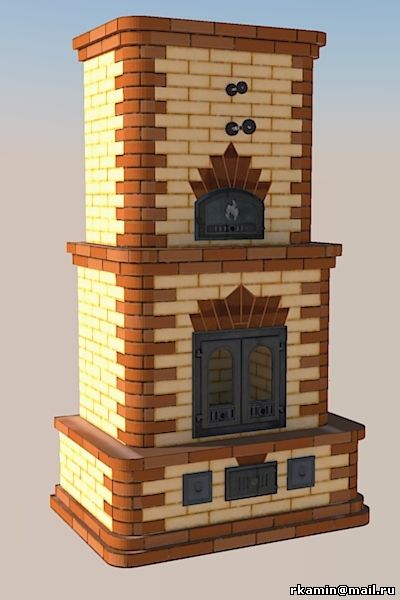

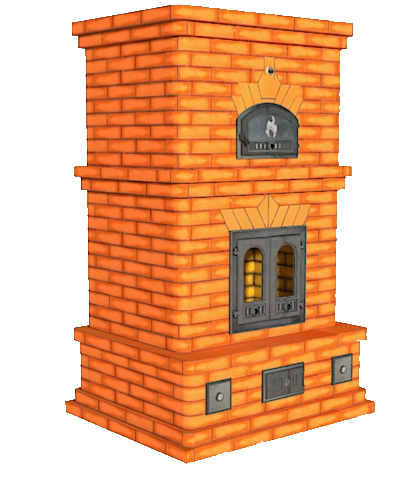

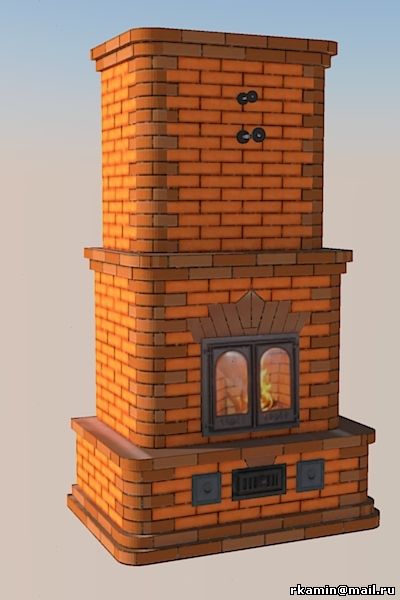

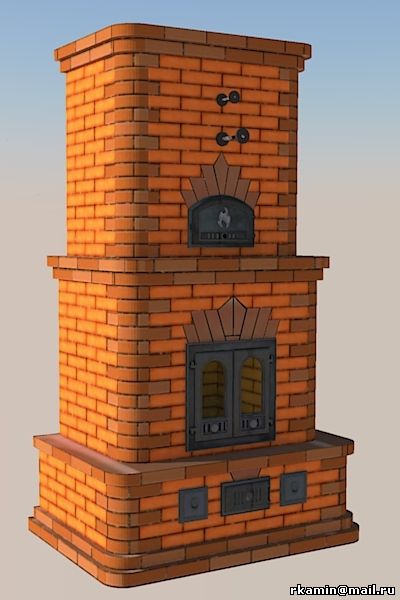

Каминопечь LK-10(Витебск)Хлебная камера                       (Режим камина и печи)          Дверца каминная со стеклом – Внутренний размер:500х500 мм.                                                        Внешний размер: 600х600 мм            Из витебского печного кирпича         Топка кирпич- Шамотный (ША-5, ША-8)              Печные смеси. Огнеупорная печная смесь

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку

Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их

Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.
