Среди широкого спектра новых строительных технологий монтаж сэндвич-панелей – одна из самых недорогих и эффективных. Сэндвич-панель является идеальным материалом, используемым при утеплении, строительстве каркасных сооружений и обновлении фасадов уже возведенных конструкций.

Монтаж сэндвич-панелей – чрезвычайно ответственная и непростая операция, которую можно доверить только специалистам, знающим и соблюдающим строительные правила и нормативы, в том числе рекомендации производителя. При всей кажущейся легкости монтажа сэндвич-панелей, данная операция скрывает массу нюансов и тонкостей, изучить которые можно лишь на собственном многолетнем опыте. Непрофессиональный подход к монтажу может свести на нет все преимущества сэндвич-панелей, поэтому заказывать постройку и отделку быстровозводимых зданий можно только компетентным и высококвалифицированным специалистам, коими и являются сотрудники «СП-Монтаж». Обратившись к нам, вы можете быть спокойными, ведь буквально в ближайшее время после обращения вы получите результаты качественной и ответственной работы профессионалов с твердой гарантией качества.

2.0 Маркировка узлов2.1 Верх панели на опорном ригеле (для сейсмичности 7…9 баллов)2.2 Промежуточное крепление панелей (для сейсмичности 7…9 баллов)2.3 Цоколь (при одноярусном расположении панелей, для сейсмичности 7…9 баллов)2.3.1 Цоколь (при двухярусном и более расположении, для сейсмичности 7…9 баллов)2.4 Узел стыка 1 и 2 яруса панелей (при двухярусном расположении, для сейсмичности 7…9 баллов)2.5 Узел стыка средних ярусов панелей (кроме верхнего, при трехярусном и более расположении, для сейсмичности 7…9 баллов)2.6 Оконный проем2.6.1 Сопряжение верха окна с панелью в уровне горизонтального антисейсмического шва (для сейсмичности 7…9 баллов)2.6.2 Сопряжение верха окна (дверного проема) с панелью в уровне горизонтального антисейсмического шва (для сейсмичности 7…9 баллов)2.7 Сопряжение низа окна с панелью (для сейсмичности 7…9 баллов)2.8 Ворота распашные с антисейсмическим швом (для сейсмичности 7…9 баллов)2.8.1 Ворота распашные (верхнее примыкание панелей)2.8.2 Ворота распашные (боковое примыкание панелей)2.9 Ворота подъемные с антисейсмическим швом (для сейсмичности 7…9 баллов)2.9.1 Ворота подъемные, с антисейсмическим швом (для сейсмичности 7…9 баллов)2.9.2 Ворота (подъемные)2.10 Наружный угол с вертикальным антисейсмическим швом (для сейсмичности 7…9 баллов)2.11 Вертикальный антисейсмический шов (для сейсмичности 7…9 баллов)2.12 Сопряжение продольной стены с покрытием (для сейсмичности 7…9 баллов)2.13 Замок сэндвич-панелей

Сэндвич-панели отличаются легкой и быстрой установкой. Чтобы исключить проблемы при монтаже, специалисты советуют перед укладкой провести подготовительные мероприятия.

Технология сборки требует уделить внимание нескольким показателям:

Минимальный уклон.
Основные размеры крыши.
Готовность каркасной части. Во время монтажа изделий должны быть исключены перекосы или наклоны. Каждая поверхность должна быть параллельной или перпендикулярной.
Необходимо уточнить порядок установки панелей, так как они обладают разными размерами. Сначала нужно произвести расчет, а только потом начинать монтаж.
Обустройство упоров для нижнего ряда. Можно воспользоваться брусом, металлическим профилем, уголками. Они прикрепляются к балкам или цоколю с помощью мощных саморезов и анкеров. Располагать упоры нужно горизонтально и проверять правильность расположения уровнем. От действий зависит внешний вид конструкции и качество сборки.
Обустройство гидроизоляцией.
Подготовка необходимых для работы инструментов.

Лучше всего в работе использовать пилу с зубьями мелкого размера – болгаркой пользоваться запрещено. Также следует заранее позаботиться о наличии соединительного материала для изделий. Для каждой толщины выпускаются свои соединительные компоненты.

Чтобы произвести монтаж сэндвича, потребуется подготовить строительную технику. Стоит учитывать, что без крана будет достаточно сложно производить подъем панелей. Спецтехнику нужно выбирать с захватом, который не повредит поверхность плиты.

Подготовительные мероприятия являются обязательной процедурой, без которой невозможен качественный монтаж, поэтому подготовке следует уделить особое внимание

В отличие от замка Roof-lock (внахлест) плиты могут иметь фальцевое соединение. Такой замок обеспечивает ровную поверхность кровли: отсутствуют ребра жесткости в виде выступающей трапециевидной волны. В этом случае монтаж крыши сэндвич плитами делают вкручиванием саморезов в плоскую поверхность. Места креплений также указываются в проектной документации.

Следует знать, что одинарный фальцевый замок (лежачий или стоячий) не может полностью исключить проникновение влаги при расширении металла от высоких температур. Именно поэтому при выборе фальцевого типа соединения лучше отдать предпочтение двойному замку (лежачему или стоячему). В этом случае технология крепления плит остается аналогичной одинарному замку, однако риск разгерметизации снижается.

Технология, по которой производится установка кровельных сэндвич панелей, немного отличатся от технологии монтажа других кровельных материалов. При тщательном соблюдении последовательности монтаж будет проведен правильно и никаких негативных последствий не возникнет.

Прежде чем приступить к выполнению монтажа кровельных сэндвич панелей необходимо:

Получить необходимую документацию на монтаж;
Проверить, соответствует ли уклон крыши проектным параметрам. Самый меньший уклон крыши из кровельных сэндвич панелей составляет более 5 градусов для скатов из одной сэндвич панели и более 7 градусов – для скатов из нескольких элементов;
Вертикальность и горизонтальность стропил, а также прогонов и стоек в обязательном порядке должна соответствовать проектным данным;
Проверить, соответствуют ли опорные конструкции с проектными показателями;
Проверить, есть ли в наличии гидроизоляция на стропильной системе, либо на заменяющих ее элементах;
Проверить работоспособность требуемого инструмента, а также измерительных приспособлений для монтажа кровельных сэндвич панелей.

Процесс монтажа начинается с первой панели. Она крепится к стропилу или прогону в непосредственной близости от конька. Конек, как правило, производится из бетона или металла. После чего панель крепится ко всем остальным прогонам;
Крепление остальных панелей осуществляется только после крепления и тщательной проверки первой панели. Будьте крайне внимательны – панели крепятся не к коньку, а к погонам;
В замок панели, имеющий вид выемки, для улучшения герметизации стыков наносится уплотнитель;
Перед укладкой панели следует снять защитную пленку с нижней стороны;
При стыковании панелей необходимо пользоваться двумя захватами, во избежание перекоса панели и порче замка.

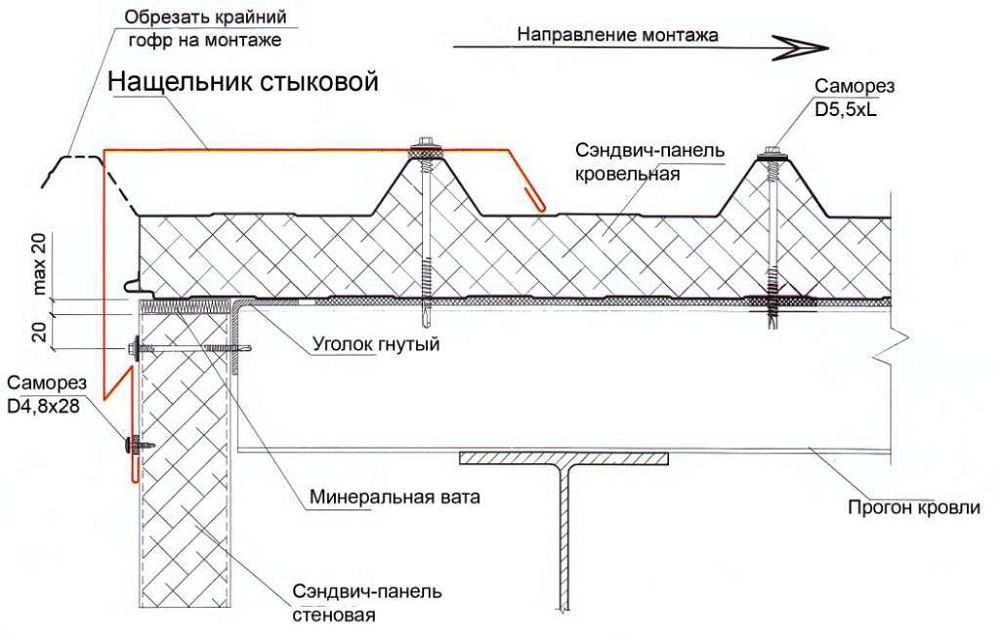

При монтаже крайних элементов кровли, крепление панелей к прогонам осуществляется путем ввинчивания трех саморезов в ребро жесткости. Последующие панели можно крепить уже с помощью двух саморезов. Все соединительные элементы должны стыковаться под углом 90 градусов, ни малейших перекосов не допускается.

Как все панели будут уложены на скаты кровли, производится монтаж внутренней планки конька, после чего все свободные пространства между сэндвич панелями заполняются с помощью монтажной пены. В случае панелей с утеплением из минеральной ваты, это осуществляется самой минеральной ватой и специальным уплотнителем. После полного застывания монтажной пены срезаются ее излишки и укладываются прокладки из полиуретана, которые имеют профиль.

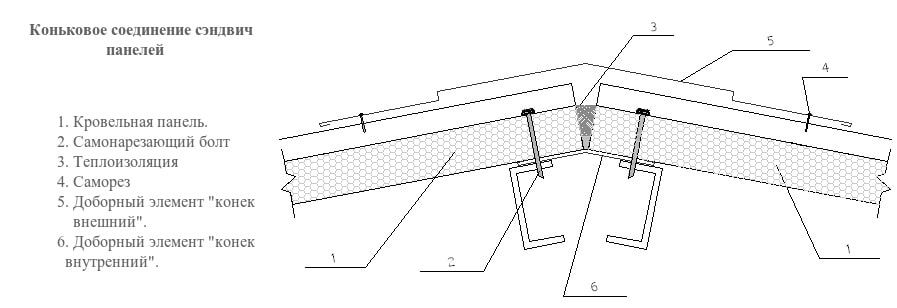

На прокладки к гребням панелей со стороны обоих скатов крепится приконьковая планка, соединяющаяся специальным способом. После чего вновь укладывается прокладка из полиуретана, которая имеет клейкую основу. И только после этого производится монтаж финишной части конька – коньковой планки.

По окончании монтажа кровельных сэндвич панелей и устройства конька следует провести работы по отводу дождевой воды и выполнить отделку свесов.

Расстояния между несущими элементами каркаса должны соответствовать размерам сэндвич панелей;
В том случае, если величина уклона более 15 градусов, на свесы необходимо установить дополнительные упоры, чтобы панели не начали сползать вниз;
Если основание бетонное, тогда следует предварительно просверлить отверстия, куда вставляются дюбеля, а панели крепятся анкерами;
Инструкция по монтажу кровельных сэндвич панелей гласит, что плиты следует класть рядами от края кровли в направлении конька;
Если каркас выполнен из дерева, тогда монтаж производится с использованием саморезов по дереву.

Похожие материалы по теме:

Монтаж кровельных плит проводят рядами от свеса по направлению к коньку. Первая плита должна формировать свес. Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите. Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше. При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Поперечный стык кровельных плит выполняют со следующим нахлестом:

5–10⁰ (9–18%) – 300 мм; 10–20⁰ (18–36%) – 200 мм.

У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки. Удаляют также и слой утеплителя. На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый). Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

https://youtube.com/watch?v=t4HSWfrUniY%3F

Правила эксплуатации заключаются в периодическом уходе за панелями.

Для этого потребуется:

Удалить защитную пленку в течение двух недель с момента установки.
Систематически производить очистку водостока и кровли от мусора. В работе следует использовать чистящие средства мягкого характера. Сильные загрязнения можно протереть мыльным раствором, после чего смыть простой водой.

Многие пользователи сталкиваются с тепловыми деформациями, которые проявляют себя в виде поперечных складок, отрывов или срезов в крепеже.

Причины деформации заключаются в следующем:

Использование панелей темного цвета в регионах с жарким климатом.
Неправильные расчеты нагрузки при эксплуатации изделия с гигроскопичными утеплителями. Масса материала увеличивается при наборе влаги, повышается нагрузка, что приводит в дальнейшем к обрушению стен или крыши, а также к деформации изделий.
Если в проекте не присутствует деформационный шов, то в процессе использования замок деформируется, искажается геометрия изделий, и пользователи могут столкнуться с тем, что течет крыша и узел примыкания к дефлектору.
Неровно выставленные панели по вертикали при стыковках приводят к искажению замкового механизма.
Неровно закрученные саморезы приведут к искривлению листов и потере герметичности.

Чтобы минимизировать вероятность деформации изделий, следует соблюдать некоторые правила:

выбирать изделия нужно более светлого оттенка;
необходимо использовать двухопорный вариант крепления;
следует применять панели, максимальная длина которых не превышает 6 м.

Во время использования кровли можно столкнуться с повреждением полимерного покрытия. Если этот дефект найден, следует оперативно приступать к процессу восстановления – покраске изделия. Для этого потребуется выбрать краску необходимого оттенка, которая подойдет для работы с полимерным покрытием.

Исходя от глубины повреждения, краска наносится в один или два слоя. Чтобы закрасить небольшую площадку, потребуется тонкая мягкая кисточка. Если панель подлежит окраске полностью, используется краскопульт. Перед мероприятием следует убрать ржавчину и отшлифовать участок. Глубокие повреждения обрабатываются грунтовкой.

Воздействие внешней среды способно повредить не только внешний слой, но и теплоизоляционный материал.

После того как место повреждения будет обнаружено, нужно изучить его границы, чтобы произвести расчет объема и тип ремонтных мероприятий. В некоторых случаях под небольшими повреждениями поверхности скрываются значительные дефекты внутреннего слоя – при обнаружении таких проблем может потребоваться демонтаж поврежденной панели. Однако внешние повреждения не всегда портят структуру материала, и пользователи осуществляют обычное восстановление внешнего вида листа.

Самые сложные и затратные мероприятия потребуются при расслоении листов. Нужно оперативно приступать к восстановлению стартовых механических свойств изделий. Если приобретались панели с утеплителем из минеральной ваты, замену следует производить на идентичное сырье.

С июня две тысячи двенадцатого года, Компания Металл Профиль, которая является ведущим производителем кровельных и фасадных систем в России запустила производство трёхслойных сэндвич-панелей Agrarium. В облицовке новинки применяют сталь с полимерным покрытием Colorfarm 15. За счет того, что металл обладает высокими антикоррозионными свойства, такие панели способны противостоять агрессивной и влажной среде животноводческих комплексов и сельскохозяйственных хранилищ. Стены Agrarium быстро очищаются от загрязнений благодаря гладкой поверхности.

Agrarium – представляют собой трехслойные сэндвич-панели со стальными облицовками и сердечником из минеральной ваты, пенополиуретана или пенополиизоцианурата. Такие панели специально разработаны для строительства объектов животноводческого назначения.

Для облицовки ТСП Agrarium используют сталь с полимерным покрытием Colorfarm 15, производства Tata Steel, Великобритания, – которая является вторым по величине производителем стали в Европе. Разработка и производство обширной серии высокотехнологичных материалов с исключительными эксплуатационными свойствами, помогли Tata Steel получить международное признание. Тесное сотрудничество с Tata Steel, вместе с богатым опытом производства современных строительных материалов, позволили компании «Металл Профиль» дать письменную гарантию до пятнадцати лет на эксплуатационную стойкость внутренней поверхности профильных сэндвич-панелей Agrarium к воздействию агрессивных сред, которые присутствуют внутри помещений (в зависимости от условий эксплуатации объекта и выбранной комплектации панели, при условии грамотного проектирования постройки с учетом адекватной вентиляции помещения).

В качестве обшивок сэндвич-панелей «Р-Пласт» используется оцинкованная окрашенная сталь с защитным полимерным покрытием. Представляем Вам основные виды защитных полимерных покрытий металлических обшивок сэндвич-панелей:

Полиэстер (PE) — наиболее популярный и востребованный вид полимерного защитного покрытия. Он отличается прочностью, теплоустойчивостью, цветостойкостью и пластичностью. Покрытие подходит для любых климатических поясов. Толщина покрытия — 25 мкм. Данное покрытие рекомендуется для любых поверхностей, кроме случаев эксплуатации здания в условиях агрессивной среды.

Пурал — один из лучших химически стойких композитных материалов. Покрытия из пурала рекомендуется применять в зонах с резкими колебаниями температур. Кроме того, покрытие не боится воздействия ультрафиолетовых лучей. Пурал хорошо защищает металл от коррозии и механических воздействий.

Поливинилдифторид (PVDF) — покрытие применяют для защиты металла в агрессивных средах — морской климат или сильное загрязнение окружающей среды. PVDF придает поверхности покрытия неповторимый вид, не позволяет выцветать со временем. Кровельные и стеновые сэндвич-панели с покрытием ПДФ используются в строительстве в зонах с морским климатом и помещениях с влажными парами с высоким содержанием соли (коровники, свинокомплексы , птичники и т.п.).

Полиуретан (PU) — данное покрытие делают из полиуретана, модифицированного полиамидом и акрилом. Полиамид придает ему отличную стойкость к ультрафиолетовому излучению, а акрил обеспечивает высокую прочность. Имеет шелковисто-матовую поверхность. Долговечность материала складывается из высокой коррозионной стойкости, стойкости к негативному воздействию ультрафиолета и отличной стойкости к механическим повреждениям. Номинальная толщина покрытия — 50 мкм. Кроме того, полиуретан имеет очень высокую стойкость к воздействию химических веществ. Применяется в условиях морского климата, в агрессивных средах.

Вариант утепления	Глубина сэндвич- профиля, мм	Общая толщина теплоизоляции. мм	Приведенное сопротивление теплопередаче R0, м2 •0С/Вт для условий эксплуатации	Предел огнестойкости	Класс пожарной опасности
А	Б
Стеновые конструкции
С-Юг-100 вар. ТП*	100	100	1,45	1,43	Е60/115	КО
С-Юг-100 вар. МВ**	2,10	1,99
С-Юг-150 вар. ТП*	150	150	2,14	2,02
С-Юг-150 вар. МВ**	2,64	2,53
С-Центр-100+30	100	130	2,53	2,38	E90/115
С-Центр-150+30	150	180	3,10	2,85
С-Север-100+50	100	150	3,40	3,25	E120/130
С-Север-150+50	150	200	4,03	3,83
С-Арктика-150+100	250	5,57	5,49

* ТП – терморазделяющая полоса из пенополиэтилена (4 мм),

** МВ – терморазделяющая полоса из жесткой минеральной ваты (30 мм).

Элементы конструкции:

1. Сэндвич-профиль

2. Колонна каркаса

3. Фасадная облицовка

4. Теплоизоляция

5. Терморазделяющая полоса

6. Жесткая теплоизоляция

7. Саморез с упором

8. Элемент усиления

9. Акустический сэндвич-профиль

10. Пароизоляционная пленка

11. Кровельный прогон

12. Гидроветрозащитная мембрана TYVEK

13. Крепежный профиль шляпный

14. Кровельная облицовка

15. Стропильная балка

16. Прогон Z-образный

Чтобы самостоятельно установить сэндвич-панели, потребуется соблюдение СНиП и ППР. Также следует использовать в своей работе технологическую карту и чертежи.

Монтаж обладает своими нюансами. Нужно создать не традиционный конек, а элемент, дополненный внутренней планкой. В результате действий между встречными плитами, которые располагаются под коньком, образуется пустота. Ее следует заполнить пеной для монтажных работ. Срезанная пена закрывается полиуретановыми прокладками, на которые закрепляются в дальнейшем плиты.

В итоге будут созданы следующие элементы:

прокладки, образующие профиль;
приконьковая и коньковая планки.

Нужно обязательно следить за тем, чтобы расстояние между стропилами кровли совпадало с шириной панелей. Соблюдение этого правила позволяет исключить подгон и обрезку плит и экономит затраты на материалы.

Руководство по монтажу панелей.

Первый шаг заключается в укладке нижней плиты с дальнейшим ее закреплением на вспомогательной балке, которая подпирает стропила. Можно воспользоваться укладкой снизу вверх или горизонтальными рядами. Выбор схемы установки зависит от типа сооружения. В дальнейшем нужно прикреплять кровельные панели к стропилам – крепить к коньку недопустимо.
Затем нужно приступить к герметизации. Чтобы герметизация стыков была качественной, в замковое соединение следует добавить уплотнитель. Мероприятие исключает образование температурных мостов, а также гарантирует высокое качество установки. Если используется силиконовый уплотнитель, то в нем не должны присутствовать кислоты, так как в противном случае возникнет коррозия и разрушение поверхности.
После того как панели окажутся на месте монтажа, нужно убрать защитное покрытие. Можно снять пленку со всего изделия или очистить только область, где будет производиться прикрепление. Для поднятия и подачи плит потребуется два захвата – один захват не допускается, даже если используется короткая панель. Соблюдение этого правила обеспечит ровную подгонку, на которой не будет перекосов.

Крепление сэндвичей:

три самореза последней плиты следует закрутить в кровельный прогон сквозь волну, которую образуют ребра жесткости;
шаг прогонов от конца плиты до первого самореза должен составлять не менее 50 мм;
остальные плиты можно фиксировать двумя саморезами.

Установка панелей может осуществляться на разные основания.

Каркас из металла. Крепление к металлоконструкциям происходит с помощью самосверлящихся винтов. Чтобы произвести эту процедуру, потребуется сделать отверстия меньшего диаметра в опорные элементы – в дальнейшем сюда будет вкручен винт.
Направляющие из дерева. Чтобы обеспечить фиксацию, подойдут простые саморезы для работы по деревянным поверхностям.
Основание из бетона. Применяются дюбели, которые следует вставлять в заранее подготовленные отверстия. Затем панель крепится анкерами.

Специалисты рекомендуют для работы выбирать саморезы из стали, на которых присутствует уплотнительная резинка из синтетического каучука. Места, в которых соединяются панели, рекомендуется усиливать с помощью металлического перехвата в форме трапеции.

Зная особенности монтажа и соблюдая рекомендации от специалистов, можно своими руками грамотно установить кровельные панели. Правильный монтаж считается залогом продолжительной службы материала и привлекательной внешности сооружения.

При расчётах несущей способности кровельных сэндвич панелей учитывается, что плотно приклеенный к наружным металлическим профилям сердечник способствует распределению напряжений от воспринимаемых нагрузок. При этом внешние металлические слои воспринимают усилия растяжения и сжатия, а утеплитель – усилия сдвига, что обеспечивает высокую несущую способность трёхслойных панелей.

Статический расчёт сэндвич панелей производится с соблюдением условий предельных состояний несущей способности и неизменяемости формы панелей. Для кровельных панелей вычислены предельные состояния несущей способности в зависимости от расстояний между опорами. Принятые схемы нагружения: статически определённая однопролётная балка и статически неопределённая двухпролётная балка. При многоопорном креплении учтено комплексное воздействие нагрузок. Значения несущей способности, приведённые в таблицах, являются справочными и должны дополнительно рассчитываться при проведении проектных работ. Расчёты значений в таблицах проводились с учётом следующих упрощений и допущений:

толщина панелей равна толщине слоя утеплителя;
толщина металлических обшивок принята равной 0,6 мм;
ширина внешних опор не должна быть менее 60 мм, а внутренних – менее 80 мм;
допускаемый прогиб панели принят 1/200 L пролёта;
при расчёте несущей способности учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролёта.

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения – однопролётная балка), кг/м².

Длина пролёта L	Стандартная толщина панелей
50	80	100	120	150	180	200
1,0	242	460	610	759	977	1194	1341
1,5	151	297	393	490	631	780	874
2,0	106	211	285	358	460	570	641
2,5	65	160	220	275	360	445	501
3,0	33	105	160	211	291	362	410
3,5	15	69	110	155	221	294	340
4,0	–	40	72	105	155	206	241
4,5	–	20	48	70	107	146	170
5,0	–	–	27	44	72	102	121
5,5	–	–	–	27	50	71	89
6,0	–	–	–	–	31	50	69
6,5	–	–	–	–	18	31	42

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения – неразрезная двухпролётная балка), кг/м².

Длина пролёта L	Стандартная толщина панелей
50	80	100	120	150	180	200
1,0	170	344	460	579	753	927	1040
1,5	103	219	295	370	484	600	675
2,0	70	153	210	268	350	435	491
2,5	51	117	160	203	271	337	381
3,0	36	91	127	160	220	272	310
3,5	27	73	102	132	181	225	256
4,0	18	55	84	110	151	190	218
4,5	–	31	54	73	106	140	158
5,0	–	17	33	49	72	98	113
5,5	–	–	19	30	50	70	81
6,0	–	–	–	18	31	47	56
6,5	–	–	–	–	18	31	40

Пачки с кассетным профилем раскладываются рядом с каркасом здания таким образом, чтобы минимизировать расстояние для подачи кассеты к месту монтажа.

Кассеты к каркасу крепятся саморезами (или специальными гвоздями при помощи монтажного пистолета) горизонтально снизу вверх. Между кассетами проклеиваются две ленты уплотнителя из пенополиуретана, а профили скрепляются между собой саморезами.

Между цоколем здания и первой кассетой укладывается утеплитель, который внутри здания закрывается фасонным элементом.

Верхняя кассета, при необходимости, может быть разрезана вдоль и собрана “гармошкой”. Стык половинок кассетного профиля изнутри проклеивается алюминиевой лентой для предотвращения попадания теплого воздуха из помещения в утеплитель.

Внутрь кассеты укладывается утеплитель, на ребра устанавливают терморазрыв (полоса из жесткой минваты) и монтируется фасадная облицовка.

В качестве облицовки может выступать профилированный настил, сайдинг, линеарные панели, фасадные кассеты, композитные фасадные материалы.

Если на кассету будет опираться оконный блок, внутрь кассеты необходимо установить элемент жесткости. Элементы жесткости устанавливаются, также над оконными проемами.

Фасонные детали (конек, ендова, отливы и пр.) изготавливаются по месту по фактическим размерам. Для этого, на строительную площадку привозят гладкий лист и гибочный станок, при помощи которого режутся заготовки и гнутся готовые изделия.

Для надежной герметизации стыков в замковое соединение плит наносится уплотнитель. Такой прием позволит избежать мостиков холода, обеспечит грамотное утепление и хорошее качество монтажа кровли.

Важно: силиконовый уплотнитель не должен содержать в своем составе кислоты, иначе будет происходить коррозия металла, разрушение покрытия. Когда подъемный механизм доставит панель к месту монтажа, с его нижней стороны надо удалить защитную пленку

Это можно сделать со всей поверхности или только в той части плиты, где будет соединение и крепление. Для подъема и подачи плиты используются 2 захвата, а не 1, даже, если сэндвич панель короткая. Это гарантирует ровную подгонку без перекосов

Когда подъемный механизм доставит панель к месту монтажа, с его нижней стороны надо удалить защитную пленку. Это можно сделать со всей поверхности или только в той части плиты, где будет соединение и крепление. Для подъема и подачи плиты используются 2 захвата, а не 1, даже, если сэндвич панель короткая. Это гарантирует ровную подгонку без перекосов.

Последовательность крепления сэндвич панелей:

три самореза крайней плиты закручивают в кровельный прогон через выступающую волну ребра жесткости;
расстояние от края панели до первого самореза составляет 50 мм, не меньше;
плиты внутреннего расположения (не крайние) достаточно фиксировать 2-мя саморезами.

(вертикально)

(горизонтально)

(вертикально)

(горизонтально)

После укладки плит выполняется следующая работа:

сооружение внутренней коньковой планки,
заполнение стыковых панельных щелей монтажной пеной,
снаружи на гребень 2-х стыкующихся панелей монтируют приконьковую планку,
последняя (наружная) планка — коньковая — венчает кровлю.

В заключение следует сказать: если используются сэндвич-панели с минеральной ватой, щели заполняют этим же материалом, но не пеной. Для устройства водоотлива необходимо предусмотреть между планками свеса специальные крюки. К ним будут крепиться желоба.
