Ревизионный люк в санузле: зачем он нужен и как его скрыть

СОДЕРЖАНИЕ
0
376 просмотров
16 февраля 2020

Процесс установки

Установка ревизионного люка хоть и сложная работа, но выполнить ее своими руками вполне реально. Наш консультант мастер-плиточник подготовил пошаговую инструкцию:

Первым этапом выступает формирование каркаса из профиля под дальнейшую отделку гипсокартонном.

В месте нужной коммуникационной развязки или будущей ниши, к алюминиевому профилю фиксируется рама потайного люка. Для этого используются саморезы по металлу, а также анкера, для крепления в основание стены.

Далее обшиваем короб гипсокартонном, за исключением ревизионного пространства.

Обшивка дверцы должна быть в точности «заподлицо» с гипсокартонном, исключая даже минимальные перепады. Если это правило будет нарушено не стоит рассчитывать на целостный рисунок после укладки кафеля.

После того, как все монтажные работы завершены, дверца люка-невидимки блокируется, таким образом, исключается возможность ее случайного открывания, что может сказаться на оперативности и качестве облицовочного процесса.

Укладка плитки на гипсокартон и на дверцу происходит с использованием идентичной технологии, но при этом следует соблюдать требования по отступам, оговоренные производителем в инструкции.

Как и чем можно разрезать плитку? Болгарка, стеклорез, плиткорез – полный обзор >>

Дождавшись полного высыхания клея, а это 24-48 часов, можно приступать к процессу затирки швов. Заделку швов вокруг люка лучше выполнять герметиком или силиконовой затиркой.

Использование силикона позволяет скрыть щели, повысить тепло- и звукоизоляцию.

Застывший силикон в местах швов прорезается строительным ножом, что позволит с легкостью открыть дверцу люка. Излишки вещества, препятствующие открыванию или запиранию, срезаются.

Представленная информация позволяет даже не опытным мастерам сделать скрыты ревизионный люк своими руками

В целом трудностей с выбором люка “невидимки” и его монтажом нет, но все же существуют нюансы, на которые стоит обращать внимание, для достижения желаемого итогового результата

Короб для труб в туалете

Одна из самых простых конструкций. Для обшивки труб пригодится гипсокартон или пластик. Такой способ довольно прост: достаточно приобрести лист гипсокартона, желательно влагостойкого. Стоимость одного листа составляет порядка 4,5 доллароов. Помимо ГКЛ понадобится профиль. Он может быть деревянным или металлическим. Лучше выбирать металлический профиль. Он бывает двух типов:

  1. Направляющий. Образуют контур и крепится по 4-м углам, на расстоянии не менее 10 см. от труб.
  2. Стеновой. Служат для усиления конструкции.

Короб из гипсокартона с ревизионным люком

Если высота короба меньше метра, то можно обойтись и без них. После установки каркаса, лист гипсокартона крепится к нему с помощью саморезов.

Такой короб можно облицевать плиткой и сделать незаметным. Стоимость создания короба из ГКЛ будет немного выше, чем обшивка пластиковыми панелями.

Принцип постройки короба из пластиковых панелей такой же, как и из ГКЛ. Если вкратце, то закрыть трубы в туалете пластиковыми панелями очень просто:

  1. Необходимо установить каркас по периметру на расстоянии 5-10 см от труб.
  2. Если высота короба больше двух метров стоит усилить конструкцию поперечным профилем либо деревянными брусками.
  3. Обшить ПВХ-панелями. Метр квадратный такого материала обойдется в среднем около 5 долларов.

Способ довольно простой и малозатратный, но из-за недостатка места бывает очень сложно правильно установить короб.

Угловой короб

Процесс монтажа каркаса

Скрытый ревизионный люк, задекорированный плиткой

Монтаж ревизионного люка

Чтобы процесс установки дал ожидаемый результат, надо действовать четко по технологии. Очерёдность действий следующая:

  1. Сначала нужно внедрить ревизионный люк в вырезанный предварительно проем на гипсокартонном листе. Затем нужно подровнять его, чтобы он четко вписался в общую плоскость гипсокартонной перегородки или стены.
  2. Фиксируется коробка ревизионного люка непосредственно на лист гипсокартона, в котором вырезан разъем для конструкции. Крепеж люка осуществляется с помощью саморезов для профиля. Саморезы закручивают не шуруповертом, а вручную. Это позволит сохранить изначальную конструкцию ревизионного люка. Вкручиваются шурупы на боковые стены, находящиеся на внешней рамке ревизионного люка. Шаг от одного до следующего шурупа должен быть не более 15 сантиметров.
  3. Монтировать люк можно как вертикально, так и горизонтально. Все зависит от предпочтений хозяина и оттого, зачем используются люки.
  4. После установки люка в проем гипсокартонного листа, надо осуществить шпатлевание поверхности дверцы. Гипсокартонный лист в дальнейшем будет оклеиваться или же краситься так же, как стена или перегородка. Поэтому без шпаклевки гипсокартона никак не обойтись. Первый слой, как для обычного гипсокартона, наноситься черновой. Затем он стесывается с помощью шпателя или наждачной бумаги. Второй слой финишный, сверху которого будет наноситься краска или наклеиваться обои.

В видео показывается пошаговый процесс монтажа ревизионного люка в гипсокартон.

Важные нюансы

  1. Следует четко отмерить, какого диаметра разъем должен быть вырезан в ГКЛ. Это позволит осуществить точный и ровный монтаж конструкции.
  2. Перед тем как установить люк на поверхность, надо вкрутить в стену маленькие шурупы или саморезы. Они должны быть меньше по диаметру, чем основные крепежные элементы, которые будут фиксировать ревизионный люк на стене. Такая манипуляция позволит надежно зафиксировать конструкцию на основании гипсокартонного листа, а также исключить возможность деформации и искривлений короба в процессе эксплуатации.
  3. Так как каркас ревизионного люка выполнен из алюминия, неправильный монтаж может стать причиной перекашивания или поломки основной структуры изделия.
  4. Такие люки можно устанавливать исключительно внутри помещения. На внешней стороне частного дома ни в коем случае нельзя оборудовать такой короб. Гипсокартонная плита, которая вмонтирована в конструкцию, не имеет стойкости к перепадам температур. Также у люка, встроенного в каркас ГКЛ, нет устойчивости к осадкам и природным катаклизмам.
  5. Еще нельзя осуществлять монтаж таких люков в напольное покрытие. Алюминиевая дверца с гипсокартонной вставкой не сможет нести на себе тяжесть человеческого веса.
  6. Не стоит отделывать дверцу ревизионного люка тяжелыми материалами. Это может привести к порче общей конструкции люка, а также к деформации дверцы.
  7. Когда нанесен слой шпаклевки, нужно открыть дверцу, чтобы материал не нарушил работу дверного подвижного устройства.

Правила подбора размеров

Сложнее всего исправить ошибки, связанные с неправильным выбором габаритов сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте», для которого маленького окошка будет недостаточно.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ. Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.


Если в скрытой нише или за фальш-стеной установлен газовый нагреватель, то доступ к регулирующим частям агрегата и обвязке следует сделать максимально большим

Фабричные модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов.

Для самостоятельно изготовленных конструкций определенных норм нет, отталкиваться нужно от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.

Установка люка невидимки

Для правильной установки люка невидимки необходимо сделать минимальный проект, что позволит сэкономить деньги и время на переделку, как было в моем случае, но об этом позже…

Минимальный проект должен содержать:

  1. Выбрать плитку и соответственно люк;
  2. Прорисовать раскладку плитки на той стене куда устанавливается люк невидимка, чтобы не было узких подрезов плитки по краям стены;
  3. Исходя из раскладки плитки и размеров люка – прорисовать, как будут проходить коммуникации (вентили и счетчики воды) , чтобы к ним был удобный доступ;
  4. Прорисовать, как будут располагаться металлический профиль, на который будет закреплен люк, а в дальнейшем листы гипсокартона;
  5. Проставить размеры установки люка относительно пола и стен помещения.

Вот мой проект рис.2, для удобства проектирования он был сделан в программе SketchUP.

Рис.2. Проект с размещением всех элементов конструкции, раскладка плитки и основные размеры монтажа.

А теперь по поводу моей ошибки, разводка и монтаж труб водоснабжения были сделаны без предварительного проекта и когда я начал устанавливать люк невидимку с учетом раскладки плитки, то оказалось что один кран и счетчик воды находятся в не зоны доступа люка. Поэтому пришлось переделывать разводку труб, чтобы все краны и счетчики были в зоне доступа

Теперь вы понимаете на сколько важно иметь проект!

Ещё несколько фотографий во время монтажа люка невидимки под плитку:

Рис. 3. Проем в который будет устанавливаться люк невидимка

Рис. 4. Усыновлены металлические профили и на них закреплен люк невидимка

Рис. 5. Вид из люка

Рис. 6. Зашиваем всю конструкцию гипсокартоном

Как открыть люк без присоски

Если стены у вас облицовываются рельефной плиткой, то лучше установить нажимной люк, потому что для его открытия не нужна присоска. Но у такого люка есть большой минус – нельзя красиво оформить его щель силиконом или затиркой, так как они будут мешать открыванию.

Но как быть, если вы уже установили выдвижной лючок под плитку и облицевали его, а рельефная поверхность не позволяет использовать присоску? После облицовки излишки клея приклеивают люк и не дают ему открыться без усилия.
Отрывать плитку и переделывать все в таком случае необязательно. Для открытия дверцы потребуется гладилка или зубчатая тёрка и немного шпаклёвки. Наносим смесь на гладилку слоем примерно 5 мм и прижимаем её в нужное место. Старайтесь не попасть на плиточные швы. Дёргаем за гладилку и дверь открывается.

Если это не помогло, тщательно прочищаем шов люка от засохшего клея и затирки. Это удобно делать полотном от ножа или ножовки по металлу. Если дело не в этом, просто используем 2 гладилки, чтобы удвоить усилия.

comments powered by HyperComments

Выбор

Чтобы выбрать люк для плитки правильного размера, нужно в первую очередь разметить на стене или коробе швы плитки. Отталкиваясь от их положения смотрим, какой люк нам подойдёт. Естественно, он должен быть рассчитан на цельную плитку, нельзя крепить к нему подрезку.

Если доступ к кранам или счётчикам затруднён, смотрим, можно ли изменить их положение. Если нет, то нужно смещать раскладку плитки. В качестве альтернативного варианта – можно установить для редко используемых кранов отдельный люк из плитки на магнитах.

Таблица выбора люка

Исходя из этих данных покупаем подходящий люк. В Москве их можно сделать на заказ с точностью до 1 см.

При разметке также учитывайте траекторию открывания люка, чтобы ему не мешал бачок унитаза или ещё что-нибудь.

При покупке обращайте внимание в какую сторону открывается дверца. Запросто можно перепутать и взять горизонтальный люк

Механизмы открывания

Производители устанавливают такие механизмы открывания дверок:

  • распашной;
  • нажимной;
  • откидной;
  • сдвижной.

Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.

Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

Монтаж

Установить сантехнические дверцы для ванной и туалета можно своими руками. Достаточно приложить немного усилий и точно следовать инструкциям изготовителя. Приведём приблизительную схему монтажа, разбитую на несколько этапов.

Подготовительные работы. Для начала обустраивают сантехнический шкаф. Обычно это делают в месте установки счётчиков. На этот шкаф нужно установить раму для крепления декоративного люка. Если основой короба является гипсокартон, рама крепится саморезами к коробу. В случае, когда шкаф оборудуют в кирпичной или бетонной нише, рама крепится дюбель-гвоздями, зазоры между рамой и стеной устраняют монтажной пеной

Обратите внимание, что при использовании монтажной пены дверцу отсоединяют от рамы на 24 часа, именно столько нужно для застывания герметика. Затем люк устанавливают на место, проводится отладка запорного механизма и петель.
Облицовка

Отделку сантехнических люков проводят одновременно с облицовкой стен. При этом стоит учитывать соотношение размеров дверцы и плитки. Обычно используется кратное количество плиток, или люк закрывается одним декоративным элементом. Чтобы обеспечить надёжное сцепление дверцы с плиткой потребуется предварительно прогрунтовать поверхность. Чтобы приклеить плитку используют жидкие гвозди. Для качественной фиксации клей наносится на 50% площади сцепляемых поверхностей. Клеящий состав не должен заполнять пространство между рамой и дверцей. После облицовки потребуется несколько часов для застывания клея, после этого можно приступать к следующему этапу работ.
Финишная отделка. В отличие от остальных стен сантехнические люки не затирают. Края дверцы оклеивают сантехническим скотчем, оставляя небольшой промежуток. Оставленное свободное пространство заполняют силиконовым герметиком, одновременно выравнивая нанесённый слой. Затем скотч снимают и оставляют герметик на двое суток до полного высыхания. После этого делают надрез по периметру строительным ножом.

Приобретение люка-невидимки

Перед приобретением люка – определитесь с его размером и способом открывания

Примите во внимание наличие в зоне открытия дверцы сантехнического оборудования, коробов, столешниц, шкафчиков и прочих элементов, которые могут помешать открыть люк после завершения всех ремонтно-отделочных работ. При этом не забывайте, что доступ к оборудованию через дверцу люка должен быть максимально удобным

Сантехнический люк может устанавливаться как с правым так и с левым открыванием дверцы, в случае крайней необходимости – можно использовать открывание вниз. Ознакомьтесь со стандартными типоразмерами люков-невидимок и подберите оптимальный.

ВАЖНО: Выбирая люк, Вы должны соизмерять его параметры с форматом и способом укладки плитки на опорной стене и дверце люка. Подбирайте плиточный материал грамотно, чтобы избежать подрезки плиток и, как следствие, разочарования в конце работы (рис 1)

Рис 1

Размеры

Типовые размеры выглядят так:

  • 100х100 мм.
  • 150х150 мм.
  • 150х200 мм.
  • 200х200 мм.
  • 200х250 мм.
  • 200х300 мм.
  • 250х300 мм.
  • 250х400 мм.
  • 300х300 мм.
  • 300х400 мм.
  • 400х500 мм.
  • 400х600 мм.

Учитывая, что приведённые размеры могут не соответствовать необходимым требованиям, некоторые фирмы изготавливают сантехнические люки по индивидуальным размерам. Например, для обустройства крупного коммуникационного узла, где ремонтные и профилактические работы проводят два специалиста. Сроки изготовления варьируются от 3 до 6 дней, стоимость таких изделий значительно отличается от типовых моделей.

Как установить ревизионный люк самому?

Для того чтобы установить люк вручную, не вызывая мастеров, вам понадобятся некоторые инструменты:

  • Клей для кафеля и плитки;
  • Саморезы;
  • Шуруповерт;
  • Алюминиевый профиль;
  • Ревизионный люк.

Начать нужно с монтажа каркаса из алюминиевого профиля.

Какой у него будет размер, вы должны решить сами, так как это больше всего зависит от размеров помещения и места, куда вы хотите установить люк.

Желательно, чтобы люк вы устанавливали посредине (относительно стен). Благодаря такому размещению вы сможете положить плитку симметрично. Далее, используя шуруповерт и саморезы, нужно закрепить раму ревизионного люка к алюминиевому профилю. Устанавливая дверцу люка, внимательно следите, чтобы она не висела и не была кривой.

Теперь данный каркас нужно обшить листовым материалом.

Можно использовать гипсокартон. Он прикрепляется благодаря саморезам. Для того чтобы ваша дверца не провисала, когда вы будете класть плитку, повесьте на нее груз, который будет равен по весу плитке. Когда используете плитку, следите за тем, чтобы она не выходила за рамки дверцы больше чем на 5 см со стороны петель. Периметр всего люка замазывается монтажной пеной.

После того как высохнет клей, с помощью которого вы устанавливали плитку, нужно открыть дверцу и убрать с нее груз.

Сделать это можно с помощью присосок или шпателя.

Прорезка швов

Чтобы ревизия на самом деле была невидимой, нужно подумать о швах. Швы заполняются силиконовым герметиком белого цвета. Для дозирования герметика используйте пистолет и тюбик с силиконом.

Чтобы не запачкать керамику, проклейте контуры ревизии малярным скотчем

Засохший герметик непросто удалить с керамики, а здесь требуется особая осторожность и аккуратная работа.. Чтобы герметик не прилипал к скотчу, он промазывается растительным маслом

Скотч нужно удалить сразу после заделки швов

Чтобы герметик не прилипал к скотчу, он промазывается растительным маслом. Скотч нужно удалить сразу после заделки швов.

Разновидности

Люки для туалета и ванной представлены на рынке четырьмя модификациями. Ключевые отличия кроются в способе открывания внешней дверцы. Рассмотрим подробно каждую категорию.

Распашные. Это довольно практичная, а потому распространённая конструкция. Такие сантехнические люки можно устанавливать самостоятельно, не привлекая специалистов. Изделие представляет собой распашную дверцу, которая фиксируется при помощи присосок или запорной ручки с поворотным механизмом. Подходит для декорирования керамической плиткой и пластиковыми панелями.

Сдвижные. Используются для установки на ограниченных пространствах, где невозможно использовать распашные двери. При нажатии, люк выдвигается вперёд и в сторону. Здесь используется магнитно-зажимной механизм фиксации. Чтобы открыть такой ревизионный люк используются специальные присоски (идут в комплекте). Подходит для всех видов плитки или отделки ванной мозаикой.

Нажимные. Это сантехнический люк-невидимка, открывающийся простым нажатием на внешнюю панель. В конструкции используется пружинный механизм, который при нажатии откидывает дверцу вперёд. Органично смотрится с любыми вариантами отделки санузла.

Откидные. Здесь при нажатии на дверцу, она откидывается под углом в 45 градусов, фиксируясь на цепочке с карабинами. Этого обычно хватает для проведения планового осмотра коммуникаций или списывания показаний счётчиков. Если нужно обеспечить полный доступ, например, при проведении ремонтных работ, карабины отщелкиваются и люк убирается в сторону.

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Рис. 9. Необходимые инструменты

  1. Силиконовый герметик белого цвета;
  2. Ножницы;
  3. Малярный скотч;
  4. Пульверизатор с мыльным раствором;
  5. Кисточка с деревянной ручкой;
  6. Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов  монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

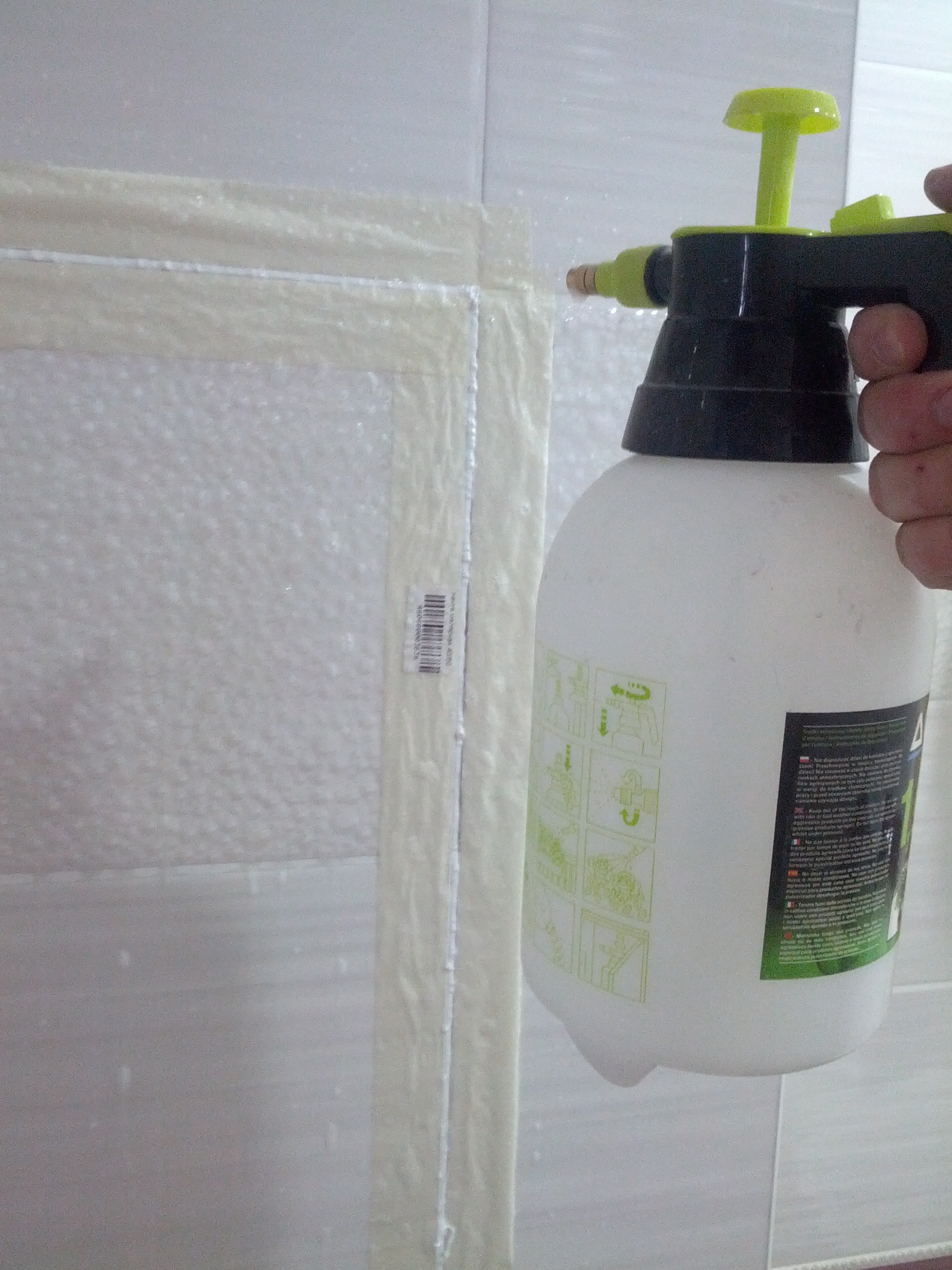

Рис. 13. Обработка швов мыльным раствором

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

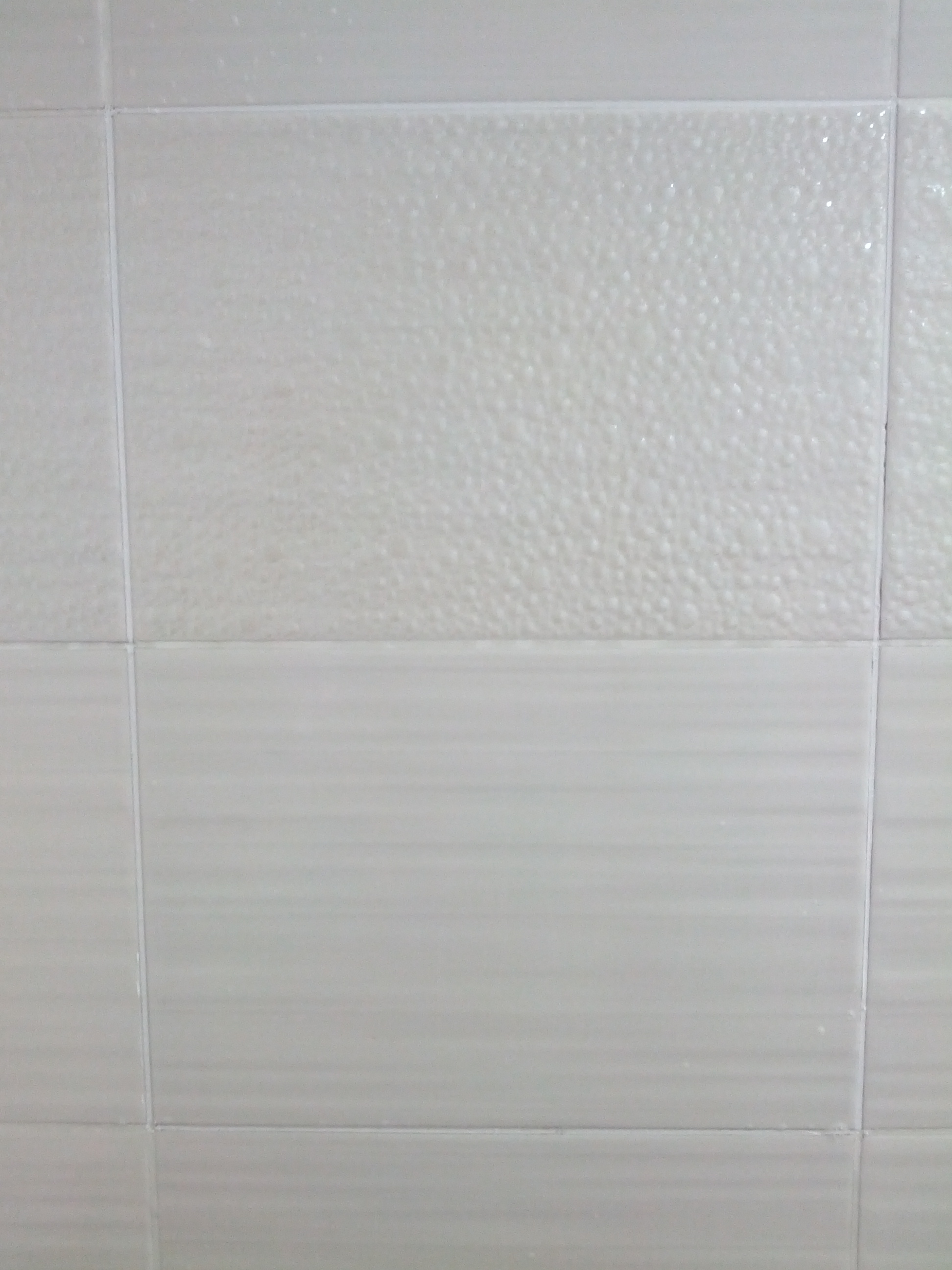

Рис. 16. Шов невидимка

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.


Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальшь-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления.

Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия  по причине ремонта или замены.


Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС.

Если угол с размещенными вертикально магистралями закрывают декоративно-защитным коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.

Установка ревизионного люка под плитку своими руками

Установить нажимной люк не сложно, и с этой задачей вполне может справиться новичок

Единственное, на что стоит обратить пристальное внимание, так это на точность размещения всех элементов. Ведь даже небольшие отклонения способны спровоцировать возникновение перекосов, которые не позволят кафелю расположиться должным образом

Как результат – люк будет заметен на поверхности.

В первую очередь необходимо заняться установкой рамы ревизионного окна, которая крепится в уровень с поверхностью стены и фиксируется саморезами с внутренней стороны. Обычно все крепежные элементы прилагаются в комплекте вместе с силиконовым герметиком.

В процессе крепления кафеля к поверхности стены, очень важно, чтобы вокруг отверстия осталось свободное пространство, размеры которого соответствует размерам плитки, которая будет прикрывать крышку люка. Схема монтажа нажимного люка под плитку

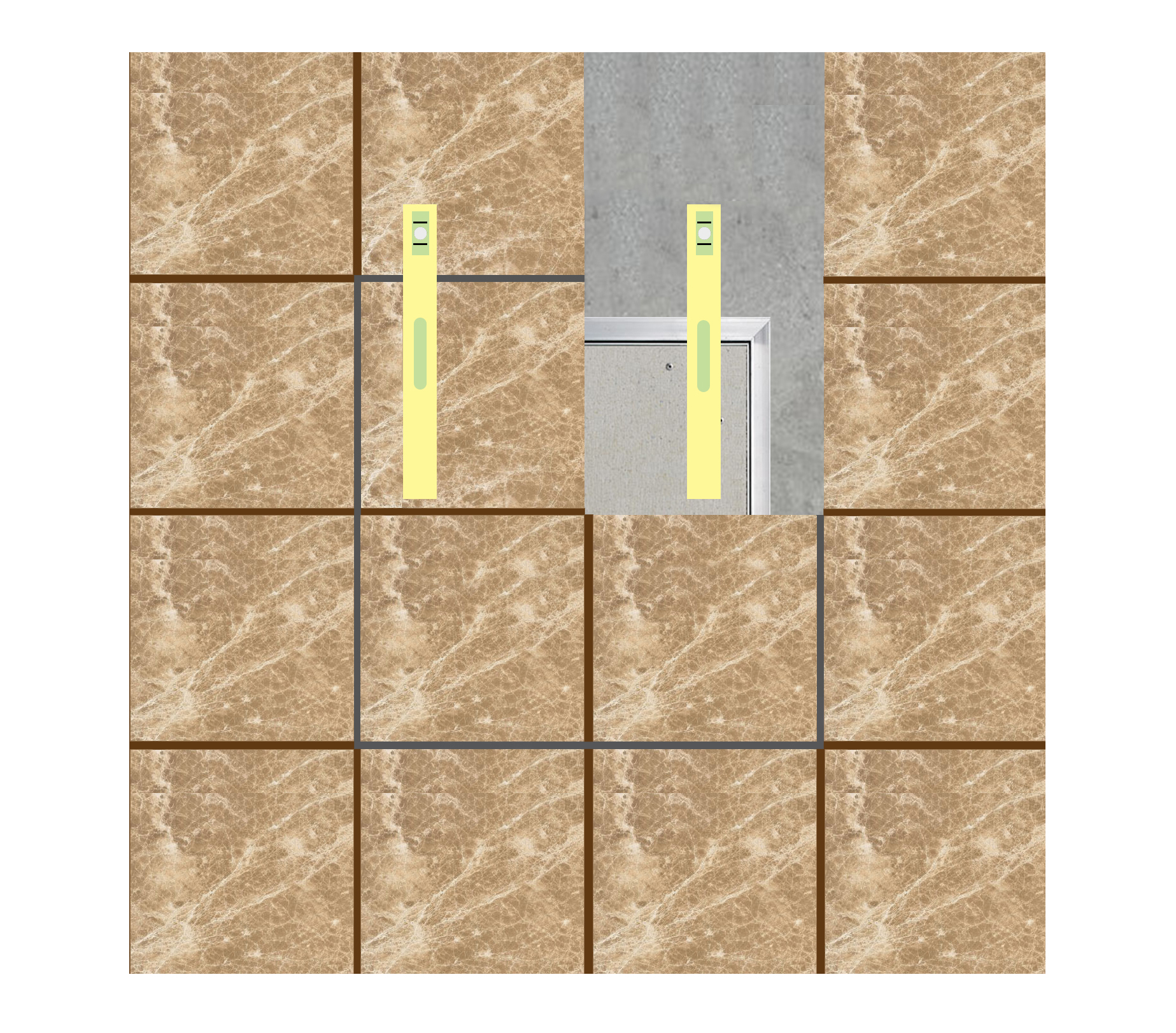

Схема монтажа нажимного люка под плитку

Что же касается выбора места расположения ревизионного окна, то здесь есть только одно требование – расстояние между отверстием и углом помещения должно составлять не менее 80 мм. Такая норма установлена для того, чтобы обеспечить выдвижному механизму достаточное количество пространства для работы.

Еще один важный момент, на который стоит обратить внимание в процессе работы – затирка швов после окончания работ по укладке кафеля. Затирать швы вокруг люка ни в коем случае нельзя, так как это обездвижит механизм

Установка скрытого люка под плитку в ванной, туалете или кухне – это возможность обеспечить комфортный доступ ко всем коммуникациям и при этом не испортить интерьер помещения

Подобрав нужный размер люка под плитку, его можно сделать совершенно незаметным для окружающих, что немаловажно для сохранения эстетичности помещения. А технические характеристики данных изделий, как видно, не только не уступают, но даже превосходят все прочие варианты

Инструкции по монтажу люка

Нюансы установки, как и выбор инструмента, полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта монтажа люка – заводской модели и самодельной ревизионной конструкции под ванну.

Установка металлической модели «под плитку»

Чтобы установить скрытый люк, облицованный плиткой, потребуется перфоратор, шуруповерт, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.

Заводская модель с металлической рамой будет монтироваться в фальшь-стену из гипсокартона, подготовленную под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно по периметру люка необходимо сделать закладные из металлического профиля.

Последний штрих – обрамление люка пластиковым уголком. Пластик тонкий, тем не менее, еще на первом этапе, в процессе разметки и вырезания окна, необходимо учитывать его толщину. После окончания работ между пластиковой кромкой дверки и рамкой должен быть зазор не более 2 мм.


Из-за ручки и пластикового обрамления люк сложно назвать в полном смысле слова «невидимкой», однако он отлично гармонирует с облицовкой санузла

Если перегородка выполнена из пластика, то для отделки дверцы вместо плитки также используют пластик. Люк будет весить меньше, но закладные необходимы в любом случае, иначе металлическую конструкцию не закрепить.

Советы по изготовлению люка под ванну

Небольшой лючок под ванной, в месте монтажа обвязки, пригодится, когда потребуется замена пластикового сифона или устранение течи из-за разгерметизации соединений. Такой же лючок можно установить с другой стороны, но уже для создания ниши под дезинфицирующие и моющие средства.

Для работы потребуется металлически профиль, кусок гипсокартона и плитка, которой произведена отделка ванной комнаты и экрана под ванной.

Если пользоваться люком придется нечасто, швы между ним  экраном можно заполнить силиконовым герметиком. Он заполнит зазор, и дверца будет выглядеть более органично и менее заметно. При необходимости застывший герметик можно прорезать строительным или канцелярским ножом.

Затирка и герметизация швов

  • Можно приступать к затирке швов, кроме тех, что будут идти по периметру люка. Их нужно заполнять силиконовой затиркой-герметиком. Если вы используете затирку от Ceresit, то можно использовать герметик Ceresit CS 25 — его можно подобрать в цвет, и шва будет незаметно.
  • Перед использованием герметика нужно очистить и высушить поверхность плитки. Вдоль шва с двух сторон аккуратно приклеивается малярный скотч, чтобы не заляпать облицовку.

Приклеиваем малярную ленту вдоль шва

С помощью пистолета наносим герметик в шов и размазываем его пальцем, смоченным в мыльной воде (за 2—3 движения).

Сразу снимаем малярную ленту и не открываем люк несколько суток.
Потом нужно будет аккуратно прорезать шов тонким лезвием. Каждую сторону старайтесь прорезать одним движением, чтобы было минимум засечек. Нож нужно держать не прямо, а под углом 45 градусов, как показано на фото. Упирайте конец лезвия прямо до гипсокартона, чтобы прорезать шов на всю глубину.

Сделайте надрез силикона под углом

Открываем люк и очищаем остатки силикона на плитке, чтобы дверца не залипала.
Если с первого раза не получиться аккуратно подрезать герметик, можно открыть дверцу и нанести его на настенные плитки в небольшом количестве. Через пару часом можно попробовать аккуратно закрыть дверцу. Если в каких-то местах затирки будет много – подшлифуйте её абразивной сеткой.
Так можно добиться почти идеального эффекта. За счёт силиконовой затирки и уплотнителя по периметру скрытый люк под плитку будет полностью герметичным, его можно ставить даже рядом с ванной.

Установка люка

Что необходимо для правильной установки потайного люка? Мы рассматриваем вариант, когда люк-невидимка устанавливается в короб, обшитый гипсокартоном. Короб закрывает всю дальнюю стену туалета, за которой скрыты коммуникации.

Провести подготовительные работы, сделать разметку. Перед началом работы определиться с типом люка для плитки и его размерами. Перед началом монтажа каркаса нужно закончить разводку электрики, пайку полипропиленовых труб, прокладку канализации, прочее.

Начинается облицовка помещения, так что все черновые работы заканчиваются. Сделать каркас, который потом обшивается гипсокартоном. Между потолком и полом устанавливаются стояковые профили.

Под короб люка сделать раму из стояковых профилей, ширина которых позволит удобно и надежно закрепить люк. Для этого между вертикально расположенными профилями делаются перемычки. Раскройка профилей осуществляется болгаркой или ножницами по металлу.

В каркас устанавливается люк-невидимка. Рама должна быть заподлицо с гипсокартоном. Лучше немного утопить короб, это потом можно выровнять плиточным клеем. А вот выпирающий люк для плитки будет проблемой.

Чтобы убедиться, что это так прикрутите временные полоски гипсокартона на короб. После прикручивания ревизионного люка, полоски снимаются.

Фиксируется люк к металлическому каркасу с помощью саморезов. Достаточно крепления к двум профилям, но лучше сделать жесткий каркас и крепление с четырех сторон.

Обратите внимание
Скрытую ревизию можно устанавливать не только в каркас из профилей, но и в проем из блоков. Проем соответствует размерам люка

Люк должен находиться в одной плоскости со стеной из блоков.

Крепление осуществляется за счет дюбелей, щели запениваются монтажной пеной. Дальше принцип работы идентичный с гипсокартонным вариантом.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.


Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, – это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.


Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

По размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.

В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.

Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.


Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Список источников

  • wcloset.ru
  • InternetHome.info
  • proplitki.ru
  • sovet-ingenera.com
  • remograf.ru
  • kachestvolife.club
  • gipsokarton-blog.ru
  • obplitke.ru
  • mr-build.ru

Похожие статьи

Комментировать
0
376 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
