Металлогалогенные лампы. виды и устройство. работа и применение

Как устроены металлогалогенные светильники?

МГЛ имеют сложное внутреннее устройство. Внешне – это стеклянный цилиндр с цоколем, хотя некоторые модели внешне напоминают грушевидную лампу накаливания.

Внутри оболочки расположена еще одна рабочая капсула из стекла или прозрачной керамики, а также проводящие элементы и резисторы.

Соотношение мощности и объема МГЛ ограничено способностью наружной оболочки отводить лишнее тепло, потому что от перегрева лампа может сгореть

Внешняя колба заполнена обычно азотом, а внутренняя – инертным газом под давлением, небольшим количеством ртути и добавками галогенидов металлов. Такая конструкция и обуславливает название изделия.

В качестве галогенидов металлов применяется в основном йодид натрия или скандия. Они служат для коррекции светового спектра и влияют на сферу применения металлогалогенных ламп. В выключенном состоянии ртуть и добавки находятся в твердом осажденном состоянии на стеклянных стенках.

Самостоятельно при подключении к электрической сети МГЛ не включится. Для этого применяют пуско-регулировочные аппараты (ПРА), которые обеспечивают необходимый пусковой ток и напряжение до момента появления эффекта термоэлектронной эмиссии во внутренней колбе.

Недостатки металлогалогенных ламп

К основным недостаткам этих источников света относятся следующие:

Значительное тепловыделение. В связи с этим рекомендуется устанавливать металлогалогенные лампы на определённой высоте, причём чем мощнее лампа, тем больше это значение.
Длительное время зажигания. Лампам небольшой мощности требуется около трёх минут для достижения максимальной яркости, а источникам света с более высоким показателем необходимо для этого около десяти минут.
Невозможность диммирования. Металлогалогенные лампы не предназначены для плавного регулирования яркости освещения.
Высокая стоимость. Хорошие источники света отличаются дороговизной в сравнении с традиционными лампами накаливания, но замену им, подходящую по качеству и с более низкой ценой, найти сложно.

Металлогалогенные лампы дают качественное освещение и обладают хорошей цветопередачей. Благодаря этому область их применения обширна. Такие лампы применяют для освещения как открытых, так и закрытых спортивных сооружений, стадионов, производственных зданий, концертных залов. Также их используют в торговых центрах, гостиницах, ресторанах, школах, офисах и для архитектурного подсвечивания строений.

Конструкция МГЛ лампы

Металлогалогенная лампа относится к газоразрядным приборам. Она работает с использованием принципа ионизации паров ртути в смеси с галогенидами — соединениями галогенов с другими химическими элементами.

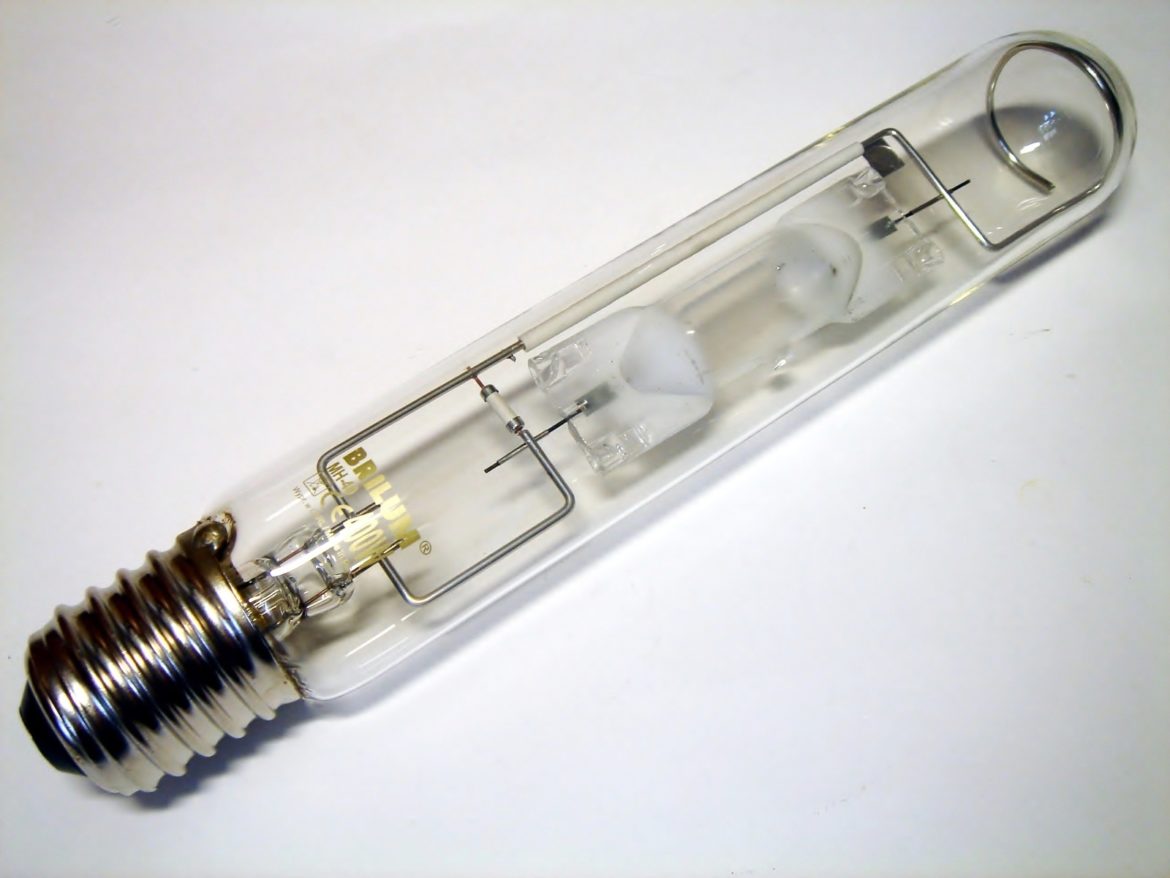

Конструктивно металлогалогенный осветительный прибор представляет собой колбу, выполненную из тугоплавкого кварцевого или керамического стекла со впаянными электродами. Колба заполняется инертными газами, в которые добавляется металлическая ртуть и галогениды тех или иных металлов. Именно они расширяют и выравнивают видимый спектр излучения прибора, а также позволяют изменить цветовую температуру и цвет свечения лампы.

Эта колба, исполняющая роль горелки, помещается в еще одну, внешнюю, заполненную инертным газом или вакуумированную. Ее задача – защита горелки от механических и температурных воздействий и поглощение ультрафиолета, который присутствует в спектре излучения ртути и при взаимодействии с окружающим воздухом образует ядовитый для человека озон. Дополнительно внешняя колба уменьшает теплопотери, существенно увеличивая КПД и ресурс работы прибора.

Существуют и одноколбовые лампы, но в этом случае для изготовления горелки применяют безозонное кварцевое стекло, отсекающее жесткое ультрафиолетовое излучение. Это, конечно, не относится к специальным металлогалогенным приборам, предназначенным именно для получения жесткого УФ излучения.

Одноколбовая металлогалогенная лампочка промышленного назначения мощностью 2 кВт

Для подключения к электросети прибор снабжается цоколем или цоколями следующих типов:

E27, Е40 (цоколь Эдисона);
RX7s (софитный двухцокольный вариант);
G8.5, Е12 (штырьковые).

Приборы мощностью 2 кВт и выше вместо цоколей имеют гибкие выводы с клеммами под винт.

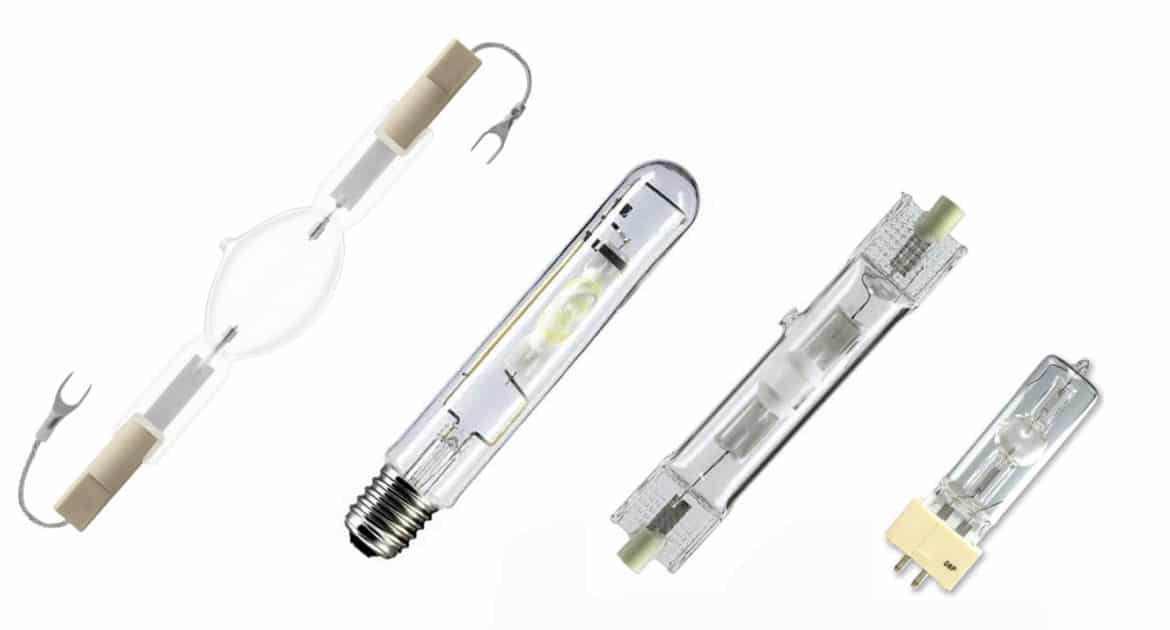

Металлогалогенные осветители с цоколями различных типов

Конструктивная особенность и принцип действия

Металлогалогенные лампы имеют две основные конфигурации: с наружным конвертом и без него. В первом случае основная конструкция изделия представляет собой внутреннюю оболочку (называемую дуговой трубкой), которая содержит непосредственно дугу, и внешнюю оболочку (называемую лампой), отфильтровывающую ультрафиолетовое излучение (UVR), и выполняющую функцию экранирования внутренней трубки. Эти лампы обычно односторонние (SE) и используют резьбовое крепление для ввинчивания в гнездо. Вторая конфигурация МГЛ не имеет внешней оболочки и обычно имеет два конца (DE), которые необходимо вставить в гнездо.

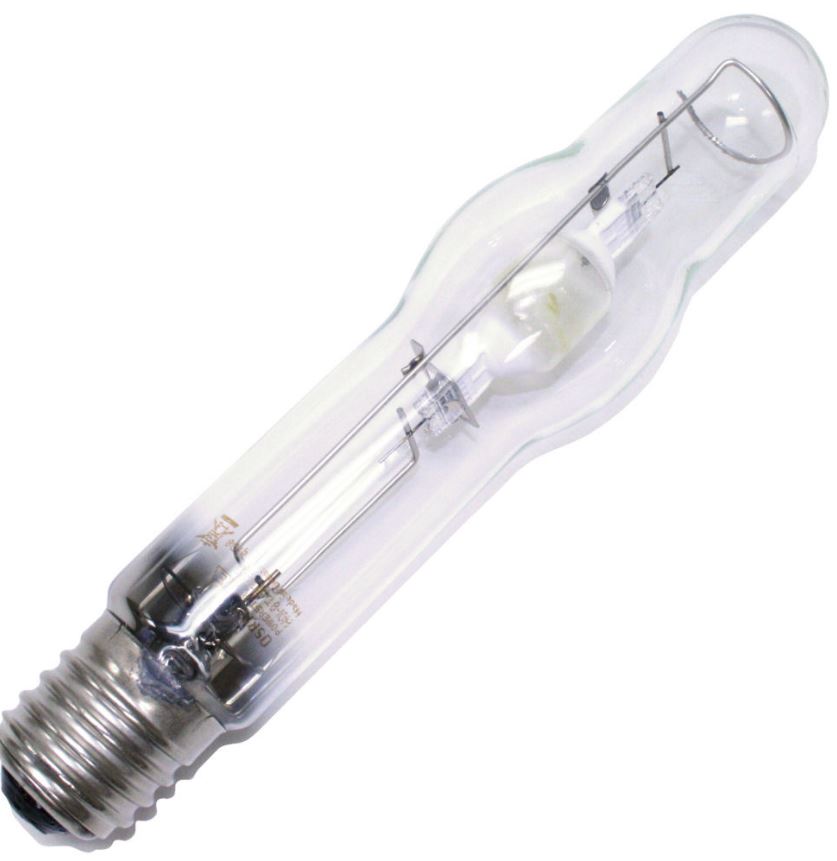

Устройство металлогалогенной лампы

Свет создается путем образования дуги между двумя электродами, расположенными внутри дуговой трубки, которая обычно изготовлена из кварца и способна выдерживать высокие температуры, приближенные к 1000 C, и давление в 3 или 4 атмосферы. На электроды подается высокое начальное напряжение, чтобы ионизировать газ до состояния плазмы, которая и вызывает свечение. Внешняя оболочка обычно изготовлена из боросиликатного стекла, чтобы уменьшить количество УФ-излучения. Она также обеспечивает стабильную тепловую среду для дуговой трубки и содержит инертную атмосферу, удерживающую компоненты дуговой трубки от окисления при высоких температурах.

Принцип функционирования

В качестве светящегося тела в металлогалогеновых лампах выступает плазма электродугового разряда.

Горелка заполнена соединениями галогена и инертными газами, которые, пребывая в охлажденном состоянии, собираются на ее внутренних поверхностях и имеют вид тонкой пленки. По мере увеличения температуры галогениды испаряются и расщепляются на отдельные ионы. Затем ионизированные атомы раздражаются и создают оптическое излучение.

Кроме того, инертные газы обладают буферной функцией, потому электроток может попадать в разрядную трубку даже при низких температурах. По мере того как нагревается горелка, добавки-излучатели и ртуть подвергаются испарению, регулируя тем самым спектр светового излучения и электросопротивление лампы МГЛ.

Для ионизации разряда необходимо использование особого оборудования, например, импульсных зажигающих устройств. Зажигание же производится с помощью трансформатора или дросселя с высокими показателями магнитного рассеивания.

Механизм излучения света

Включение МГЛ происходит поэтапно. Вначале, за счет пускового тока, превышающего рабочий в 10-20 раз, во внутренней колбе возникает минимальный электрический разряд в среде инертного газа.

Благодаря комбинации различных добавок, участвующих в излучении, можно получить практически чистое белое, окрашенное или и вовсе монохромное излучение

После этого в течение 3-6 минут происходит разогрев ртути и галогенидов металлов, которые, испаряясь, переходят в ионизированную фазу. Ток в это время примерно в 2 раза превышает рабочий. Ионы повышают проводимость воздушной смеси, и обеспечивают постепенный выход лампы на номинальную светимость.

За счет двухколбового устройства, в рабочей капсуле поддерживается стабильно высокая температура, которая препятствует осаждению паров металлов на стенках. После выключения, МГЛ должна обязательно остыть, а металлические пары осесть на стенках внутренней колбы. Только после этого получится вновь запустить лампу.

Такое ограничение является существенным минусом, поэтому металлогалогенные светильники не используются в бытовых нуждах, где необходимо часто включать/выключать освещение. На процессы конденсации в МГЛ влияет и сила тяжести, поэтому многие модели требуют четко определенного расположения в пространстве.

Принцип работы разрядных ламп непростой, но он позволяет добиваться правильного спектра и мощного светового потока. Кроме того, использование ПРА позволяет стабилизировать характеристики излучаемого света при колебаниях параметров электросети.

Применение, недостатки и преимущества

При включении, лампа должна “разогреться” – на это уходит, обычно, от 3-х минут для большинства маломощных “металлогалогенок” и до 10-ти минут – для мощных ламп. Этот существенный недостаток серьезно ограничивает область их применения. Очевидно, что эта особенность ламп полностью исключает их использование в жилых помещениях. Однако, металлогалогенные лампы с успехом применяются в освещении различных больших открытых площадей, автостоянок, крупных офисов т. д. К недостаткам можно смело отнести и относительно высокую, на сегодняшний день их стоимость.

Преимуществ использования этих ламп гораздо больше, чем недостатков:

Очень высокая светоотдача при относительно невысоком потреблении электричества, т. е. экономичность – пожалуй, главное их преимущество
Срок службы. В среднем металлогалогенные лампы лампы служат вдвое дольше ламп накаливания
Схожесть спектра излучения ламп со спектром дневного света (цветовая температура 3000-6500 K)
Индекс цветопередачи максимально приближен к естественной передаче цвета
Компактность

Светотехнические качества металлогалогенных ламп

Подобное осветительное устройство обладает мощным и интенсивным световым потоком, который не свойственен другим источникам света. Осветительное устройство оборудуется ЭПРА (электромагнитный пускорегулирующий аппарат).

Высокие показатели светоотдачи и цветопередача, возможность работать длительное время без перерыва, низкая теплоотдача делают эти лампы великолепным источником света для наружного освещения. Качество создаваемого освещения намного выше качественных показателей света других источников.
Для освещения жилых помещений используют металлогалогенные лампы с высоким спектром, оборудованные керамогорелкой, по сравнению с люминесцентным освещением они отличаются большей стоимостью, но превосходят его по качеству света.

Варианты исполнения металлогалогенных ламп

– Двухцокольное исполнение (HTI, HMD). Лампы со штырьковыми или резьбовыми цоколями для простого монтажа.

Лампы выполнены с использованием традиционной геометрии для двухцокольных ламп, знакомой многим по отечественному аналогу лампе ДРИШ. Особенно хочется отметить лампы типа GS (gap short) с уменьшенным межэлектродным расстоянием, возросшая в последнее время популярность которых объясняется тем, что эта технология позволяет концентрировать большее количество светового потока вблизи оптического центра светового прибора, снижая потери световой энергии и, тем самым, увеличивая кпд системы. Также немаловажную роль играет то, что для этих ламп стандартом является исполнение Super Quiet (сверхтихое), хотя оптимальное подавление звуковых помех все же достигается при использовании лампы совместно с электронным ПРА.

– Одноцокольное исполнение без наружной колбы (HTI). Лампы с минимальными размерами, с безупречным в оптическом отношении качеством света – для компактных светотехнических систем.

Специальный цоколь лампы этого исполнения, не смотря на свои очень маленькие размеры, обеспечивает безупречное повторное зажигание из горячего состояния: преимущество для очень компактных светильников.

Такие лампы были разработаны для применения в миниатюрных световых приборах, где, тем не менее, требуется высокая яркость. Несмотря на свои небольшие размеры эти лампы обладают всеми преимуществами ламп HMI.

– Одноцокольное исполнение с наружной колбой (HSR, HSD). Простые в обслуживании лампы, способные работать длительное время без сервисного обслуживания. Без возможности повторного зажигания из горячего состояния.

Наружная колба гарантирует простое обслуживание лампы, оптимальное подавление помех при работе с электронным ПРА, улучшенную по сравнению с двухцокольными лампами регулировку светового потока.

Еще одним достоинством этих ламп является возможность стабильной работы в любом положении.

– Лампа с отражателем. Это исполнение представлено лишь одной лампой HMI 1200 PAR. В ней горелка герметично запаяна в интерференционный отражатель PAR 64. Основная область ее применения – прожекторы дальнего действия с концентрированным световым пучком.

Основное неудобство, возникающее при использовании металлогалогенных ламп, – необходимость всегда иметь под рукой дорогой и объемный высоковольтный источник питания. Тем не менее, благодаря очень хорошей цветовой температуре и высокой светоотдаче металлогалогенные лампы находят широкое применение в сценическом и театральном освещении. Все больше убеждаются в преимуществах ламп HMI фотографы и операторы.

Довольно большую группу источников света составляют аналогичные лампам HMI металлогалогенные лампы HTI, HSR, HSD, HMD, отличающиеся тем, что имеют меньшую длину разрядной дуги. Для них характерна высокая световая отдача от 60 до 100 лм/Вт. Кроме этого, общий индекс цветопередачи таких ламп лежит в пределах 80 – 95, что говорит об очень хорошей передаче цветов этими лампами (группа 1А и 1В – смотри меню “Цветопередача”) . В отличие от тепловых излучателей ( например, галогенных ламп накаливания) спектр излучения металлогалогенных ламп представляет собой не сплошную линию, а состоящую из многих линий кривую, близкую к спектру солнечного света.

Преимущества металлогалогенных ламп

Такие элементы освещения обладают следующими преимуществами:

Длительный срок функционирования. Среднее значение этого показателя варьируется от 6000 до 8000 часов. Максимальный срок службы может достигнуть 15000 часов. Это преимущество достигается благодаря использованию галогенидов.
Большой диапазон показателя цветности излучения. Значение этой характеристики варьируется от 3000 К до 6500 К. Это обеспечивает возможность максимально приблизить освещение к природному. Спектр излучения может быть как холодным, белесым, так и тёплым, приятно-желтоватым.
Экономическая выгода. Лампа металлогалогенная примерно в пять раз эффективнее традиционного источника с нитью накаливания.
Большая интенсивность света. Для равноценной замены светильника с нитью накаливания мощностью в 600W может использоваться металлогалогенная лампа 150W, которая обеспечит аналогичную освещённость. При этом очевидна существенная экономия электроэнергии.
Компактный размер. Небольшие габариты металлогалогенных источников света значительно расширяют область их применения.

Достоинства, недостатки и сферы применения

Специалисты и потребители отмечают, что применение лампочек МГЛ обладает массой преимуществ. К ним можно отнести следующие:

большая долговечность, нежели у обыкновенных лампочек накаливания;
высокая степень светоотдачи;
небольшое энергопотребление;
компактность;
надежность нормального функционирования даже в условиях низких температур;
хорошая цветопередача.

Не лишены металлогалогеновые лампы и недостатков. В их числе:

невозможность регулировки светопотока;
долгий разогрев;
необходимость применения ИЗУ;
отсутствие возможности вновь зажечь МГЛ лампу сразу после деактивации;
чувствительность к резким перепадам напряжения.

Невзирая на некоторые недостатки, лампочки металлогалогенного типа используются и в обычных светильниках, и в светосигнальном оборудовании, что обусловлено массой полезных свойств.

Металлогалогеновые лампы используются во многих областях:

сценическое, студийное и киносъёмочное освещение;
декоративное;
архитектурное;
утилитарное;
освещение на улицах, в частности, на карьерах, железнодорожных станциях, объектах спортивного назначения и т. д.

Помимо всего прочего, лампы металлогалогенового типа нередко используются для производства фар для автомобильного транспорта и при устройстве освещения промышленных предприятий.

Конструкционные разновидности МГЛ

Металлогалогенные светильники применяются для освещения как коридоров и комнат, так и больших открытых промышленных площадок. Поэтому их мощность варьируется от 10 до 2000 Вт.

Лампы с высоким потреблением электроэнергии обычно подключаются к сети 380 В и используются лишь на промобъектах. Наиболее востребованные модели имеют небольшую мощность 35-250 Вт.

При монтировании МГЛ с винтовым цоколем необходимо добиваться плотного соединения нижнего контакта лампы с металлической пластиной патрона

Единых международных стандартов маркировки МГЛ нет, однако в большинстве случаев буква M обозначает «металлогалогенная», а H информирует о содержании в лампе ртути.

Отечественные производители могут использовать свою аббревиатуру: Д – дуговая; И – йодидная, Р – ртутная. После указания модели обычно идет обозначение типа и диаметра цоколя.

Металлогалогенные светильники имеют разную конструкцию.

Ниже приведены варианты классификаций этих изделий, в зависимости от их технических параметров:

По типу ориентации: вертикальные (BUD), горизонтальные (BH), универсальные (U).
По размеру колбы: BT – бульбовидно-трубчатая, R – рефлекторная, E или ED – эллипсоидальная, ET – эллипсоидно-трубчатая, T – трубчатая , PAR – параболическая.
По цвету излучения: белый, желтый, пурпурный, зеленый и прочие.
По типу конструкции: бесцокольные — с гибкими токоотводами, одноцокольные, двухцокольные.

Внешнее исполнение металлогалогенной лампы мало влияет на ее эффективность, потому что непосредственный излучающий элемент находится в защищенной внутренней колбе. Именно он определяет характеристики испускаемого света.

Примеры и варианты

В жилом помещении металлогалогенные лампы используются редко или вообще не применяются в связи с содержанием в них ртути. Однако они являются отличным осветительным прибором в теплицах и парниках. Все потому, что для растений необходим особый спектр цветопередачи: красный необходим во время цветения и завязывания плодов, а синий – для вегетативного роста. Правда, в последнее время ученые «настаивают» на том, что такое искусственное освещение в одном тоне служит стрессом для растений, и им необходим разный спектр светового потока. Вот как освещаются парники и теплицы с помощью МГЛ.

Аквариум – еще одно место для удачного расположения металлогалогенных осветительных приборов. Эти атрибуты невозможно заменить другими из-за их неоспоримых преимуществ именно для аквариумов:

необходимый уровень освещенности, при этом экономится электроэнергия;
благодаря точечному характеру источника световые лучи достают до самого дна;
перемена внешнего вида аквариума: картинка получается рельефная и контрастная.

Выглядят такие лампы в аквариумах следующим образом.

В спортивных сооружениях и на сценах МГЛ смотрится снесколько иначе.

Здания подсвечиваются не менее искусно.

О том, как подключить металлогалогенную лампу, смотрите в следующем видео.

Схема подключения

Как я уже говорил выше, для пуска металлогалогенной лампы необходимо импульсное зажигающее устройство, а для ограничения тока через нее требуется ПРА (балласт). Первое включается параллельно лампе, второй — последовательно с ней.

Схема включения металлогалогенных ламп с двух- и трехвыводным ИЗУ

Обычно подобная схема наносится прямо на корпус балласта и ИЗУ, поэтому собрать металлогалогенный светильник своими руками не составляет никакого труда. Для этого достаточно обычной отвертки и указателя напряжения для определения нуля и фазы в сети.

Единственное, необходимо учитывать, что лампа и балласт греются довольно сильно: первая до 300, второй до 100-120 градусов. Поэтому, конструируя светильник, необходимо предусмотреть вентиляцию оборудования (обычно достаточно просто вентиляционных отверстий), а сам фонарь размещать вдали от легковоспламеняющихся предметов.

Отличие трехвыводного ИЗУ от двухвыводного состоит в том, что оно подает высоковольтный разряд только на лампу. В то время как двухвыводное подвергает бесполезному высоковольтному удару еще и балласт. Таким образом, трехвыводной прибор стоит дороже, но работает более корректно, существенно продлевая жизнь светильника.

Особенности эксплуатации

При использовании электромагнитного балласта (дросселя) для уменьшения реактивных потерь и некоторого повышения КПД параллельно светильнику желательна установка компенсационного конденсатора, обозначенного на схеме штрихпунктиром. Рабочее напряжение его должно быть не ниже 400 В (для ламп на 380 В – 600 В), а сам он должен быть бумажным неполярным. Емкость конденсатора выбирается исходя из мощности лампы. Для ДРИ-250, к примеру, хватит 35 мкФ, для ДРИ-400 емкость можно увеличить до 45 мкФ.

И еще один совет. Устанавливай лампу ДРИ только в хлопчатобумажных перчатках или при помощи чистой тканевой салфетки. Дело в том, что внешняя колба прибора нагревается до 300 градусов, а если прибор одноколбовый, то и до 1200. «Пальчики», которые ты оставишь на колбе, сгорят и образуют слой нагара, плохо проводящий тепло. В результате произойдет локальный перегрев, и стекло просто лопнет. Если же ты или кто-то другой уже «захватали» лампочку, протри ее салфеткой, смоченной спиртом.

Эту лампу можно выбросить из-за трещины, появившейся в результате локального перегрева грязного стекла

Вот мы и разобрались с металлогалогенными лампами. Если ты дочитал статью до конца, то теперь знаешь, как она работает, как включается и чем отличается от других газоразрядных источников света.

Типы и характеристики

Металлогалогенные лампы обладают разной мощностью, поэтому всегда есть возможность подобрать наиболее оптимальный вариант для работы и других дел.

Существует несколько типов таких лампочек, классификация которых происходит в зависимости от следующих показателей:

Мощность. Для подключения в электрическую сеть, напряжение которой составляет 220 Вольт, используются изделия мощностью от 20 Вт и выше, но не более 2000 Вт. Такие лампы применяются там, где напряжение достигает 380 Вольт.
Излучаемые оттенки. Данный тип атрибутов может излучать цветной световой поток: синий, пурпурный, зеленый и т. д.

Тип конструкции:
1. Бесцокольные. Этот тип не имеет цоколя, а его мощность составляет от 2 тысяч до 3,5 тысяч Вт. Подключение происходит благодаря гибким токоотводам.
2. Одноцокольные. Среди их большого разнообразия есть модели, работающие только в горизонтальном или вертикальном положении, а также те, которые нормально работают в обоих положениях.
3. Двухцокольные. Другое название – софитные. Их колба делается из кварца, обладает небольшим размером. Они дают свет исключительно в горизонтальном положении.

Основные характеристики металлогалогенных ламп условно обозначаются буквами ДРИ: дуговая, ртутная, йодидная лампочка. Некоторые типы имеют в букву «Ш» в конце (ДРИШ), что обозначает шаровую форму разрядной трубки. Далее следует обозначение мощности: 400, 700, 1000 и т. д. Получается следующее: ДРИ700.

Металлогалогенные лампы.

Совершенно иной принцип работы у металлогалогенных ламп. В этих лампах источником света является электрический разряд в среде газа. Металлогалогенные лампы (МГЛ) являются дальнейшим этапом развития газоразрядных ламп высокого давления. Они известны под названием ДРЛ (дуговая ртутная люминесцентная). Основой работы этих ламп является электрический разряд в парах ртути и инертного газа. Поскольку такой разряд дает в основном ультрафиолетовое излучение, внутренняя поверхность колбы покрыта слое люминофора, который преобразует ультрафиолетовое излучение в видимый свет. Используя различный состав покрытия, можно получать различные оттенки свечения.
Введение добавок в виде соединений различных металлов с галогенами, позволяет менять цветовые характеристики МГЛ не используя люминофоры. Также введение соединений галогенов позволяет практически полностью избавиться от такого недостатка ДРЛ, как затрудненное зажигание только что выключенной лампы, поскольку высокое давление нагретых паров ртути не дает возможности для возникновения разряда.
Как происходит розжиг МГЛ можно посмотреть на этом видео.

Срок службы металлогалогенных ламп

Под средним сроком службы металлогалогенных ламп понимают тот срок эксплуатации ламп, по истечении которого половина ламп одного типа (общее количество не должно быть слишком малым) может уже больше не соответствовать предъявляемым специальным требованиям (например, по световому потоку и цветовой температуре). При этом отклонение электрических и светотехнических параметров от нормы зависит от типа технического устройства, обеспечивающего работу этих ламп – дросселя или электронного ПРА – а также от специального типа ламп.

Частота включения – это тот фактор, который определяет срок службы металлогалогенных ламп в наибольшей степени. В зависимости от области применения ламп в основу проводимых на фирме OSRAM испытаний на долговечность берется определенный, типичный для этих ламп ритм включение и выключении. Так, для ламп серий HMI, HMP и HTI этот ритм составляет: 60 минут ВКЛ, 15 минут ВЫКЛ, для ламп серий HSR и HSD – 180 минут ВКЛ, 30 минут ВЫКЛ. По среднему сроку службы и указанному ритму включений и выключении определяется средняя частота включения лампы. Если после немногих зажиганий лампа работает на постоянной номинальной мощности, то можно ожидать более длительного срока ее службы. Тем не менее, если срок эксплуатации лампы на 25% превышает предписанный срок службы, ее следует немедленно заменить, чтобы избежать опасности растрескивания.

Особенно неблагоприятные последствия следует ожидать при выключении металлогалогенной лампы во время фазы пуска, так как это приводит к осаждению компонентов газа-наполнителя на внут ренние стенки колбы и на электродах, в результате чего резко ухудшается повторное зажигание лампь и понижается срок ее службы.

Особенности использования

Характерной особенностью источников света HID является то, что они нагреваются несколько минут, и в течение этого периода прогрева выход света изменяется в зависимости от интенсивности и цветовой температуры.

После любого прерывания питания горячая лампа не будет немедленно перезагружена и должна немного охладиться до перезапуска.

Металлогалогенные лампы выпускаются в самых разных конфигурациях, отличающихся рядом факторов: их мощностью, цветовой температурой, монтажной базой, формой, электрическими характеристиками, рабочим положением и производителем. При работе с системой освещения лучше всего начать с выбора МГЛ, а затем выбрать другие компоненты на ее основе.

Трековый металлогалогенный светильник Lival SQUEEZE

Преимущества и недостатки

Уникальные характеристики металлогалогенных ламп обеспечивают целый ряд преимуществ:

Долговечность. МГЛ имеют средний срок службы 15 000-20 000 часов – более чем в десять раз больше, чем у ламп накаливания.
Энергоэффективность. Более высокая производительность изделия обеспечивает значительное снижение потребления электроэнергии.
Лучшее качество света. Выход металлических галогенных лампочек ближе к естественному солнечному свету, чем большинство других осветительных приборов. Люди предпочитают белый свет из-за более комфортного восприятия и улучшенной остроты зрения, даже при более низких уровнях освещенности. Металлогалогенные светильники особо благоприятны для установки в местах для чтения.
Дизайнерский цвет. МГЛ могут быть спроектированы для получения практически любой желаемой цветовой температуры от 2700 до 20 000 К. Также могут быть изготовлены специальные цвета, в том числе синий, зеленый и розовый.
Отличная цветопередача. Металлический галогенид обеспечивает отличную цветопередачу в 65-90 CRI (индекс цветопередачи).
Компактный размер. МГЛ генерирует высокие уровни света из компактного источника. Это позволяет использовать меньшие, более контролируемые светильники.
Универсальность. HID-лампы относительно не подвержены влиянию температуры окружающей среды, что одинаково подходит для использования внутри помещений или на улице. Широкие возможности по стилю оформления, размеру и мощности позволяют использовать такие лампы повсеместно.
Высокая эффективность. Металлогалогенные лампы генерируют 65-115 люмен на ватт – больше, чем лампы накаливания, флуоресцентные или ртутные лампы.
Положительное воздействие на окружающую среду. Поскольку HID обеспечивают более эффективное освещение, чем лампы накаливания, широкое признание технологии оказывает положительное влияние на окружающую среду.

Сравнение со светодиодными моделями

В современном мире металлогалогенные и светодиодные источники света постепенно вытесняют лампы накаливания из обихода. Эти атрибуты экономят энергию и дают отличное освещение, однако между ними есть существенные отличия. Чтобы четко разграничить их, следует рассмотреть преимущества каждого из осветительных приборов.

Достоинства МГЛ:

высокая энергоэффективность;
большая светоотдача;

отличная мощность;
бесперебойное функционирование изделия вне зависимости от температуры в помещении или на улице;
цветопередача максимально приближена к солнечному свету, поэтому комфортна для зрительного восприятия;
небольшие габариты изделий позволяют управлять его световым потоком.

У светодиодных атрибутов свои преимущества:

низкое энергопотребление;
отсутствие ультрафиолетового излучения;
длительный срок эксплуатации;
это экологически безопасные модели;
стойкие к ударам;
мгновенный разогрев.

Заметно, что достоинств у обоих лампочек достаточно много. Поэтому решающую роль играют недостатки:

МГЛ:
1. высокая стоимость;
2. изменение напряжение влияет на цветопередачу;
3. долгое время для разогрева;
4. вредность из-за содержания ртути.

Светодиоды:
1. неприятный спектр свечения для чтения литературы и мелкой работы, однако в этом случае следует правильно подбирать модели;
2. высокая стоимость.

Основное предпочтение отдается светодиодным атрибутам из-за их безопасности и большей экономии электроэнергии. Кроме того, они больше подходят для жилых помещений. Металлогалогенные лампы незаменимы для сцен, промышленных и общественных зданий, спортивных сооружений и других подобных конструкций.

Типы и характеристики

К сожалению, единой маркировки металлогалогенных ламп в мире не существует, каждый производитель может промаркировать прибор на свое усмотрение. Тем не менее некоторые названия МГЛ устоялись, и среди них можно сориентироваться. В России металлогалогенные лампы принято маркировать буквами ДРИ(Ш) с последующим указанием мощности в ваттах, где:

Д – дуговая;
Р – ртутная;
И – йодидная;
Ш – шаровая форма горелки.

Лампа ДРИШ-450 – дуговая ртутная йодидная с горелкой шаровой формы мощностью 450 Вт

Рабочее напряжение на лампочках может не указываться. По умолчанию для приборов мощностью до 2 000 Вт оно составляет 220 В, для приборов 2 000 Вт и выше – 380 В.

Что касается зарубежных производителей, то у них самое распространенное обозначение металлогалогенных ламп – HMI (англ. metal halide lamp) или HM с последующим указанием мощности.

По остальным конструктивным характеристикам приняты следующие обозначения:

SE — одноцокольная.
DE – двухцокольная (софитная).
BH – рабочее положение горизонтальное.
BUD – рабочее положение вертикальное.
U – рабочее положение любое.
Т – колба цилиндрическая.
Е – колба эллипсоидная.
ЕТ – колба эллипсоидно-трубчатая.
ВТ – колба бульбовидно-трубчатая.
R – колба рефлекторная.
P – колба параболическая.

Дополнительно на металлогалогенной лампе может стоять ее цветовая температура в Кельвинах.

Металлогалогенная лампа с цилиндрической колбой мощностью 400 Вт

Маркировка на самой лампе может быть неполной, поэтому при покупке внимательно изучи упаковку или сопроводительную документацию, если она есть

Особое внимание обрати на рабочее положение прибора: лампа с горизонтальным рабочим положением недолго проработает вертикально, и наоборот

Выводы и полезное видео по теме

Видео #1. Обзор характеристик металлогалогенных светильников:

Видео #2. Проверка работы металлогалогенного прожектора:

Видео #3. Подключение металлогалогенной лампы:

Металлогалогенные светильники продолжают применяться во многих областях, несмотря на ряд конструкционных недостатков. Разнообразный спектр излучения позволяет подбирать их под различные нужды хозяйственной деятельности. Поэтому МГЛ еще долго будут оставаться конкурентоспособными в нише промышленного освещения.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Делитесь собственными ориентирами выбора металлогалогенной лампочки. Расскажите, почему вы предпочли именно этот прибор.

Список источников
