Правила монтажа конструкций из металлополимеров

При укладке металлопластиковых систем важно руководствоваться следующими положениями:

При скрытой прокладке трубопроводов из этого материала важно предусмотреть съемные щиты (люки), лишенные острых выступов. Они обеспечивают доступ к компрессионным фитингам.
Укладку систем через конструкции зданий важно производить при помощи гильз, внутренний диаметр которых на 0,5-1 см больше аналогичного параметра трубы

Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы. Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб. Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Все этапы операций нужно проводить тщательно и аккуратно, поскольку металлопластиковые элементы чувствительны к ультрафиолету, механическим повреждениям. Внешний монтаж подобных конструкций уместно проводить лишь в местах, где отсутствуют подобные факторы.

Металлопластиковые трубы в системе отопления

Срез металлопластиковой трубы

На срезе металлопластиковой трубы отчетливо видно 3 слоя, но на самом деле их 5. Между средним алюминиевым листом и внешними полимерными оболочками находятся адгезивные слои. Они не дают всему «сандвичу» расслоиться и потерять прочность. Характеристики каждого из слоев складываются в технические характеристики узла в целом. Монтаж системы отопления из металлопластиковых труб начинается с подбора материала. Поможет определиться информация, нанесенная на каждую их труб. Маркировка металлопластиковых труб для отопления включает:

название производителя;
собственное название узла или производственной линии;
тип материала внешней оболочки;
диаметр и толщину стенок в измерительных величинах и в стандартных обозначениях;
допустимое давление;
производственные стандарты.

Решая, какие металлопластиковые трубы для отопления лучше в конкретном случае, нужно оценить долговечность системы. Производители гарантируют 15 лет эксплуатации при грамотной сборке системы. Это выше, чем у не укрепленного полиэтилена, но значительно ниже металлических аналогов. Выбор между бюджетностью и долговечностью остается за владельцем помещения.

Преимущества

Металлопластиковые трубы привлекательны ценой и небольшим весом, позволяющим мастеру справиться с покупкой, транспортировкой в одиночку. Монтаж отопления из металлопластиковых труб своими руками возможен без использования профессиональных технических средств: материал легко режется и соединяется компактной арматурой.

К идее собрать отопление из металлопластиковых труб подталкивают достоинства материала:

пассивность к воздействию агрессивных сред и антикоррозийные свойства полимера;
инертность к накоплению накипи и зарастанию известью;
умеренная цена;
воздухонепроницаемость слоев;
большая длина выпускаемых узлов и монтаж с минимумом швов;
эластичность;
низкий процент удлинения от нагрева, при использовании для отопления диаметр металлопластиковых труб также увеличивается несущественно.

Требования

Арматура для металлопластиковых коммуникаций

Допустимые температурные режимы зависят от типа пластика, эта характеристика нанесена на изделие:

PE-R — обычный полиэтилен;
PP-R — полипропилен;
PE-X — полиэтилен повышенной прочности сшитого типа;
PE-RT — полиэтилен устойчивый к высоким температурам.

Выбирая металлопластиковые трубы для отопления, технические характеристики необходимо учитывать в первую очередь. Для узлов, расположенных вплотную к котельным или нагревательным котлам, стоит выбрать самый прочный термостойкий материал, хотя его цена и значительно выше аналогов. Техническим регламентом разрешено использование металлопластиковых труб при температурах до 95 градусов Цельсия, но мастера заверяют, что они могут выдержать и скачки до +110.

Уточняя, какой диаметр металлопластиковой трубы нужен для отопления, стоит сразу подобрать арматуру: фитинги и краны выпускаются с ориентиром на самые популярные диаметры 16, 20, 26, 32 и 40 миллиметров. Подобрать элементы для труб нестандартного размера будет сложно.

Планируя металлопластиковую систему, обязательно соблюдать требования:

Узлы не перенесут механического воздействия. Материал боится давления, любой нажим вызовет сминание и нарушение герметичности швов и винтовых соединений.
Полимер неустойчив к ультрафиолету: для внешней укладки под прямыми солнечными лучами он не подходит.
При скрытой укладке к узлам и арматуре обеспечивается доступ: смотровые люки или закрывающиеся «шкафчики».
Через перекрытия и стены полипропиленовые или металлопластиковые трубы для отопления пропускаются в специальных гильзах. Такая «скорлупа» увеличивает прочность участка.
Монтаж требуется выполнять со скрупулезной аккуратностью: недопустимы повреждения слоев колена.

Монтаж: типы фитингов, рекомендуемая область применения и установка

Монтаж металлопластика тем и хорош, что обойтись можно в некоторых случаях без специальных инструментов. Но это при сборке контура холодной воды, в крайнем случае на ГВС. Но вот для монтажа отопления, чтобы собрано было надолго, без навыков и спецоборудования обойтись сложно.

Начнем с типов фитингов. Их для МП существует три вида: прессованные, компрессионные (типа Vestol), и цанговое соединение — фитинги с разрезным кольцом. По сути, отличаются они степенью «разъемости»: цанговые – разборные, компрессионные – условно разборные и пресс-фитинги – неразборные.

Разъемные фитинги

Любое соединение на основе этих деталей можно собирать/разбирать неоднократно. У этой группы фитингов целых три названия: разъемные (разборные), цанговые и резьбовые. Цены на них больше, чем на аналогичные фитинги других групп. Их корпус сделан из латуни, а фиксируется узел на трубе при помощи прокладки и обжимного кольца. Порядок сборки таков: на откалиброванный участок трубы (используется специальное устройство, которое восстанавливает идеальную форму и размер после использования ножниц) надевается гайка, затем кольцо, после чего до упора насаживается корпус фитинга. На него надевается кольцо, сверху – гайка, которую затягивают руками, а затем и ключом.

Разъемные фитинги для металлопластиковых труб для установки не требуют вообще никакого оборудования

Такие соединения хороши для разводки холодной воды, с некоторой опаской их можно применять для горячей (с условием, что фитинги не будут замуровываться). В системах теплых полов их использовать не рекомендуют, хотя собранные на «фирме» полы работают уже 12 лет без проблем, но была 100% уверенность в подлинности продукции. В контурах отопления такие элементы стоят без проблем несколько лет (2-3 года), затем начинают подтекать. Несколько раз их можно подтянуть, а вот когда резерв резьбы уже исчерпан, приходится менять.

Но в некоторых местах разъемное соединение необходимо. Как их устанавливать на МП трубы продемонстрировано в следующем видео.

Компрессионные фитинги

Компрессионные или обжимные фитинги являются условно разборными. Они состоят из штуцера и накидной гайки, которые фиксируются на трубе при помощи обжимного кольца. Эти узлы устанавливаются также без использования каких-либо специальных приспособлений, нужны будут два ключа (один, может быть разводным). Область применения у них такая же, как и у разъемных: преимущественно для холодной воды, может быть для ГВС.

Компрессионные фитинги для металлопластика

Пресс-фитинги

Лучшие соединения на сегодня для отопления – узлы под пресс. С этим согласна большая часть монтажников. Только такие фитинги дают надежное соединение, которое «держит» и температуру и давление. Они неразборные, их можно «замонолитить» в пол или стену (если сделаны грамотно). Но без специального оборудования – пресс-машин тут не обойтись. Стоят они дорого – от 1000$, но можно взять «на прокат» за вполне приемлемую цену – 30-50$/сутки.

Фитинги для металлопластика под пресс

Процесс монтажа пресс-фитинга а также обжимных узлов показан на видео, где он производится специалистом фирмы Valtec – одного из лидеров рынка.

Как согнуть трубу

В некоторых местах требуется сделать обход или изгиб трубы. О том, как согнуть МП трубу руками, без использования специальных средств и с ними (с внутренней и наружной пружиной) рассказано в видео ниже.

Соединение металлопластиковых труб

Для скрепления деталей разного диаметра, оформления поворотов и разветвлений применяются фитинги. В зависимости от типа соединительной детали скрепление проводится обжимными гайками или с помощью прессов.

Плюс применения фитингов – наличие готовых насечек резьбы, что сокращает рабочий процесс. Но бдительность терять не стоит, технология монтажа металлопластиковых труб предполагает филигранно аккуратное обращение с расходным материалом. Как правило, проводится именно скрытая прокладка магистрали коммуникаций, потому нужно обеспечить идеальную герметичность стыков.

Качественный винтовой фитинг имеет ровные торцы, перпендикулярные основному изделию, без заусенцев и неточностей на резьбе.

Подготовительные работы

Приготовьте инструмент для монтажа металлопластиковых труб:

труборез
калибратор и фаскосниматель
разводной или рожковый ключ (если используются компрессионные фитинги)
пресс-клещи (если используются пресс-фитинги)

Секатор (труборез) обеспечит ровную линию среза, позволит избежать заусениц и повреждений на защитном покрытии изделий при резке. Калибратор поможет придать детали форму, развальцевать до нужного диаметра без деформации уплотнителей. Без опыта или при нехватке времени рекомендуется использовать электрические инструменты.

Для получения ровных торцов используйте труборез

Перед тем как монтировать металлопластиковые трубы, независимо от выбранного типа соединительных деталей, проводят подготовку по нехитрому алгоритму:

поверхность труб размечают на нужные деления;

изделие нарезают по разметке (работать под прямым углом);
если в процессе деталь деформировалась, разровняйте её калибровщиком (им же можно снять фаску внутри, наружную извлекают фаскоснимателем).

Подбирайте инструмент под рабочий диаметр. Если край среза острый, обработайте его заточенным сверлом по металлу с маленьким диаметром или круглым напильником.

Монтаж с компрессионными фитингами

Компрессионное соединение подходит для открытой прокладки

При монтаже труб из металлопластика с помощью обжимного (компрессионного) фитинга убедитесь в наличии всех диэлектрических прокладок и уплотнительных колечек на хвостовой части. После проверки действуйте по алгоритму:

Набросьте затяжную гайку на торец трубы.
Зафиксируйте обжимное кольцо.

Хвостовик с усилием вставьте в трубу.
Уплотните крепление льном с герметиком или паклей.
Зафиксируйте фитинг накидной гайкой, закрутите её, регулируя нажим, чтобы не повредить крепеж, но обеспечить полную герметичность.

Работа с пресс-фитингами

Вот как правильно монтировать металлопластиковые трубы с помощью пресс-фитингов:

Снимите фаску с торца трубы.
Обработайте его калибратором.
Установите обжимную муфту.
Поместите на штуцер уплотнительные кольца, вставьте штуцер в трубу, место контакта металлических элементов защитите диэлектрической прокладкой.
Вставьте в пресс-клещи вкладыши диаметра, подходящего скрепляемой фитингом детали, разверните ручки клещей на 180°.
Поместите соединение в клещи, сомкните ручки и обожмите до упора.

Разновидности МП-труб

Кроме геометрических характеристик, металлопластиковые трубы различаются материалом полиэтиленового слоя.

Для производства металлопластиковых труб используется:

обычный полиэтилен – МП-труба с маркировкой PE-R;
термостойкий полиэтилен – маркируется аббревиатурой PE-RT, обозначающей хорошую стойкость к воздействию высоких температур;
сшитый полиэтилен – материал с маркировкой PE-X, полученный из обычного полиэтилена путём сшивки, то есть применения одной из нескольких специальных технологий, меняющих решётку связей молекул полимера, в результате чего его характеристики улучшаются (существует 4 основных способа сшивки, обозначаемые латинскими буквами a, b, с и d);
полипропилен – PPR-AL-PPR – разновидность с армированием алюминиевой фольгой толщиной 0,05 – 0,1 мм, которое не фиксирует трубу в согнутом состоянии после изгиба, но снижает величину температурных удлинений (PPR-AL-PEX – ещё один подвид, в котором наружный слой – полипропилен, внутренний – сшитый полиэтилен, прослойка – алюминиевая фольга той же толщины).

Обозначение вида полимерного слоя обязательно присутствует на наружной маркировке МП-труб, которая содержит также и следующую информацию:

Кроме обязательной указанной информации, маркировка может содержать и другие дополнительные данные: о средах транспортировки (только вода или другое), дате производства, номере партии и др.

Соединение металлопластиковых труб для водопровода своими руками

Правила выполнения монтажных работ:

Перед прокладкой трубопровода необходимо завершить сварочные и отделочные работы.
Бухты материала, транспортировавшегося в зимний период, рекомендуется перед раскаткой и нарезкой выдержать в течение 24 часов в отапливаемом помещении при температуре ≥ 10 °С.
Металлопластиковые трубы прокладывают скрыто в каналах, бороздах, шахтах. Для обеспечения удобного доступа к разборным соединениям по линии прокладки необходимо оборудовать смотровые отверстия в виде лючков или вентиляционных решеток.
Прокладку магистрали следует выполнять без натяга, свободные отрезки закрывать пробками во избежание попадания мусора в полость трубопровода.
Для прохода трассы через конструкцию стен следует предусмотреть пластиковые гильзы. Зазор между полимерным футляром заделывают мягким не впитывающим влагу материалом, допускающим смещение секции вдоль продольной оси.

Соединение при помощи пресс-фитингов

Пресс-фитинг угловой на трубопроводе

Соединение металлопластиковых труб своими руками можно провести несколькими способами, одни из них является использование пресс-фитингов. Такая стыковка получается надежной, но неразборной. Именно такой способ рекомендуют специалисты при прокладке скрытых трубопроводов, так как протечка в месте соединения практически невозможна.

Для проведения работ необходим специальный инструмент – пресс-клещи. Он может приводиться в действие как вручную, так и используя электричества. Также нужно запастись специальными ножницами для резки труб, калибратором, фаскоснимателем, прямой фитинг (если нужно соединить трубы разного диаметра или сделать поворот трассы, то используются другие разновидности).

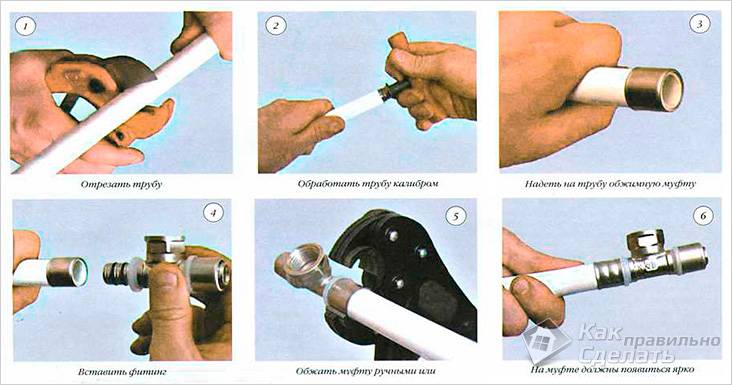

Соединение металлопластиковых труб при помощи пресс-фитингов

Последовательность работ следующая:

При помощи ножниц отрезаем трубу нужной длины.
Затем обрабатываем конец. Вначале калибратором выравниваем края и снимаем фаску с внутренней стороны. Затем фаскоснимателем обрабатываем внешнюю сторону.
Внимательно осматриваем фитинг, особенно уплотнительные кольца. Если замечен дефект, то лучше заменить. Если все нормально, то надеваем на трубу обжимную муфту. Штуцер фитинга до упора вставляем внутрь трубы.
Затем при помощи пресс-клещей обжимаем муфту. Если используется электрическое устройство, то держаться за металлические элементы нельзя. В этом случае лучше всего проводить работы в резиновых перчатках.

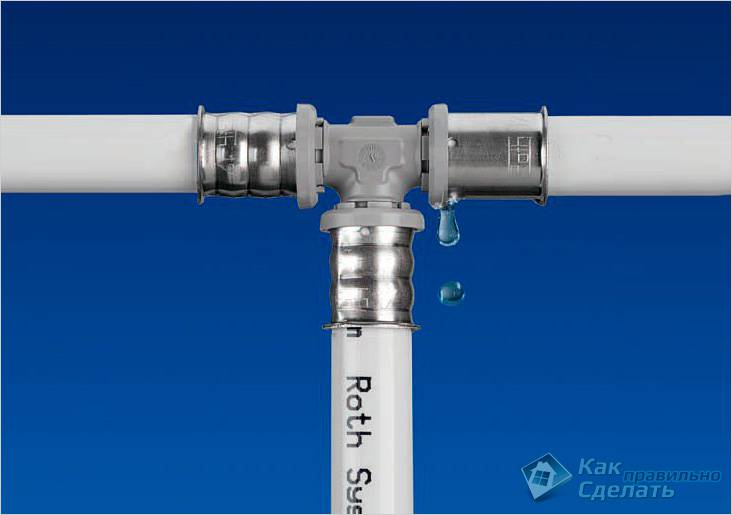

Протечка соединения

Обжимные фитинги неразборные

Соединения, сделанные с использование пресс-фитингов, могут прослужить до 50 лет. При этом они легко выдерживают высокое давление. Но, как уже говорилось, такие соединения неразборные.

Технические характеристики

Основным эксплуатационным параметром любой металлопластиковой трубы традиционно считается рабочий диаметр. Самыми востребованными в частном строительстве являются изделия диаметром 16, 20 и 26 мм.

Для узкоспециализированных задач часто применяются изделия диаметром 32, 40 или 63 мм. С завода трубы поставляются бухтами по 50-200 метров, в магазинах же без проблем можно приобрести требуемое количество металлопластика (как правило, стоимость указывается за погонный метр изделия).

К прочим техническим характеристикам относят вес изделия, толщину стенки и ёмкость погонного метра:

Вес металлопластиковой трубы непосредственно зависит от диаметра изделия и указывается в расчёте на погонный метр. К примеру, для 16-мм изделий значение составляет 115 г, а для 20-мм – уже 170 г.
Толщина стенки также прямо пропорциональна диаметру. У трубы диаметром 16 мм стенка имеет толщину 2 мм, у 20-мм изделий – 2,25 мм. Толщина слоя алюминия варьируется от 0,2 до 0,24 мм.
Каждый погонный метр трубопровода сечением 16 мм вмещает 0,113 литра рабочей среды, 20-мм изделия – 0,201 литра.

Ограничения по рабочей температуре и давлению принимаются одинаковыми для металлопластиковых труб любых размеров. Если давление носителя не превышает 10 бар, допускается работа с температурами от 0 до 95°С. Рабочая среда с давлением свыше 25 бар не должна иметь температуру более 25°С.

Максимально возможная температура носителя ограничена значением 120°С. При продолжительном воздействии таких температур клеевой слой трубы начинает размягчаться, что может закончиться выходом из строя всей системы.

Существует ещё ряд показателей, которые, впрочем, будут представлять определённый интерес лишь для специалистов:

Коэффициент шероховатости поверхности материала составляет 0,07.
Коэффициент теплопроводности изделия – 0,43-0,45 Вт/м*К.
Коэффициент теплового расширения – 0,26*10-4 на каждый градус температуры

Величина столь малая, что при рабочих температурах носителя её можно не принимать во внимание.
Диффузия кислорода полностью отсутствует.. Все перечисленные параметры указаны в усреднённом варианте

Стоит понимать, что у разных производителей их значения могут незначительно варьироваться в ту или иную сторону

Все перечисленные параметры указаны в усреднённом варианте. Стоит понимать, что у разных производителей их значения могут незначительно варьироваться в ту или иную сторону.

Недостатки

Вместе с внушительным списком положительных технических характеристик, металлопластиковые трубы для отопления имеют и недостатки:

Недостаток 1. При резких перепадах температуры, а такие происходят очень часто, места соединений могут давать протечки. Происходит это из-за того, что алюминий и полиэтилен обладают разными показателями расширения от тепла. Пластик расширяется быстрее алюминия. Этот недостаток негативно влияет на целостность стыков.
Недостаток 2. Сгибать такие изделия можно, но только в определенных количествах и до конкретного радиуса. Многократные изгибания приводят к разрушению алюминиевого слоя, а вследствие этого разрушается и полиэтиленовый слой.

ВАЖНО! Одним из недостатков является, что их нельзя изгибать или скручивать относительно собственной оси

Ограничения для использования МП материалов

Сеть системы центрального отопления, с элеваторными узлами;
Помещения, имеющие категорию «Г» по противопожарной безопасности;
Для магистрали с давлением выше 10 бар, если стоят трубы небольшого диаметра;
Места, расположенные поблизости источников тепла, при температуре излучения свыше 150 градусов.

Соединение МП изделий с фитингами

Для любого трубопровода, где стоят металлопластиковые трубы, соединение с фитингами является очень важным моментом. Существует три основных типа:

Разъемные;
Компрессионные;
Пресс-фитинги.

Разъемные. Они самые дорогие, и с их помощью элементы могут состыковываться с остальными приборами или фитингами многократно, потому, что они имеют соединения с резьбой.

Компрессионные. Они трудно расстыковываются, в случае надобности меняют кольцо обжима.

Пресс-фитинги. Они не разбираются совсем. Ими система запрессовывается навсегда. Можно считать это недостатком.

Компрессионные и разъемные фитинги применяют для магистралей отопления открытого типа, к таким соединениям должен быть доступ. А вот пресс-фитинги после установки дальнейшего обслуживания не требуют, поэтому их можно использовать для скрытой сети.

Соединение допускается с фитингами из различных материалов:

Пластик;
Латунь;
Бронза.

Установка металлопластиковых труб в отопительной системе

Простота и удобство укладки – это очень привлекательный фактор. МП трубопрокатные изделия превосходно гнуться, и принимают различные формы. Соединяются заготовки резьбовыми соединениями, следовательно, ни трубогиба, ни паяльника для этой работы не нужно.

Ножницами для резки подготавливают заготовки нужного размера;
На краях заготовок удаляют острые выступы, чтобы потом они не испортили резиновые уплотнители;
Уплотнительным кольцом, установленным на штуцере, выполняется уплотнение;
На заготовку одевается гайка и хомут – зажима;
Калибратором развальцовывают конец трубы и одевают ее на штуцер фитинга;
Выравнивается фитинговый сгон и возвращается хомут зажима;
Закручивается гайка фитинга и заготовка может соединяться с системой.

Металлопластиковые трубы для отопления, характеристики которых были рассмотрены выше, стали незаменимой деталью любой бытовой системы трубопровода.

Из разновидностей предоставленных пластиковых модификаций, эти металлопластик завоевал самую большую популярность.

Методы монтажа металлопластиковых труб

Типичная маркировка металлопластиковых труб

Металлопластиковые трубы собираются в разъемной, условно-разъемной и монолитной технике. Во всех случаях для монтажа применяется дополнительный узел.

Резьбовые или цанговые соединения делаются на основе дополнительного металлического узла с нанесенной резьбой. При демонтаже коммуникации заменяется только уплотнитель: силиконовая прокладка или пучок льна.

Компрессионные фитинги при разборе потребуют замены только самого обжимного кольца. Такие работы несложно провести самостоятельно. Трубам и арматуре замена не требуется. Техника монтажа называется условно-разъемной.

Пресс-фитинги делают соединение монолитным. Такая система монтажа используется для погружения трубопровода в теплые полы или стены. Элементы фитинга закрепляются специальными клещами, при работах требуется навык и контроль давления на узел. Прокладку коммуникаций в такой технике стоит доверить специалисту.

Пресс фитинга

Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют

Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода

Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга.Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

На штуцер пресс-фитинга насаживается отрезок трубы.Глубина посадки контролируется визуально (сквозь специальное отверстие на гильзе).

С противоположного конца фитинга процесс насадки осуществляется так же.

С помощью пресс-клещейосуществляем прессовку соединительной гильзы внутри фитинга.

Процесс монтирования пройдет быстрее и успешней если вы купите фитинги и трубы одного производителя.

Выводы и полезное видео по теме

Чтобы вам было проще разобраться во всех нюансах выбора между полипропиленом и металлопластиком, мы подобрали несколько видеоматериалов с описанием труб из различных материалов и особенностей их монтажа.

Обзор – что лучше металлопласт либо полипропилен:

Сравнение различных пластиковых труб:

Особенности монтажа систем отопления из металлопластиковых и полипропиленовых труб:

Выбирая между металлопластиковой и полипропиленовой трубой, необходимо заранее определиться с дальнейшей отделкой и способом монтажа.

Если делается «теплый пол», то лучше покупать металлопластик с надежными пресс-фитингами. А для водопровода в ванной комнате квартиры вполне подойдет более дешевый по материалам и сборке полипропилен.

Выбираете между металлопластиком и полипропиленом и хотите уточнить определенные нюансы? Возможно мы не затронули в этой статье волнующий вас вопрос? Спрашивайте совет у наших экспертов – пишите свои комментарии в блоке ниже.

А может вы хотите дополнить нашу статью полезными рекомендациями из практики или поделиться своими наблюдениями? Пишите свои комментарии – многим новичкам будет полезен ваш опыт.
