Изготовление муфельной печи своими руками

Для изготовления прибора нам понадобятся следующие инструменты и материалы:

  • проволока;
  • болгарка;
  • кирпич (7 шт.);
  • защитные очки;
  • молоток;
  • металлическое ведро;
  • кусок железа и пр.

Этапы строительства печи:

  • Подготовить простые кирпичи, которые будут служить аккумулятором температуры. С каждого бока кирпича при помощи болгарки, вырезать отсек, так чтобы получилось рабочее пространство для электронагревателя.
  • Кирпичи обмотать проволокой для прочности конструкции.
  • Установить огнеупорную камеру, в качестве которой можно использовать металлическое ведро или другую ёмкость из невозгораемого материала.
  • Корпус печи изготавливается из металлического листа (1-1,5 мм).
  • Поскольку рабочая камера прибора предварительно устанавливается на кирпичи с теплоизоляционным слоем, высота ведра рассчитывается с некоторым запасом.
  • Для облегчения процесса закручивания листа в трубу рекомендуется использовать специальные арматурные кольца.
  • Затем необходимо соединить концы арматуры, так чтобы получилась форма круга. Для этой цели используется молоток.
  • Кольца устанавливаются на скрученный лист и соединяются по окружности. К нижнему кольцу приваривается металлическое дно.
  • Для установки рабочей зоны, в кирпиче делается специальное отверстия для электронагревателя.
  • Кирпичи обязательно нумеруются и укладываются плотно друг к другу, согласно нумерации.
  • Устанавливается нагревательная спираль из февраля либо нихрома. Чтобы не допустить замыкания, витки спирали аккуратно наматываются на небольшом расстоянии друг от друга.
  • Элементы устройства закрепляются раствором.

Для большей функциональности допускается установка двух электронагревателей, которые можно включать по очерёдности либо одновременно. Например, для пайки малого количества сырья включается только один нижний нагреватель, а если масштаб плавки большой — используется два прибора.

Муфельная печь с вертикальной загрузкой очень компактна, что позволяет хранить её на даче, в гараже или на балконе.

Принцип действия печи довольно простой: ёмкость для пайки (тигель) с помещённым туда сырьём устанавливается на рабочую поверхность печи где и нагревается до нужной температуры (660 °C). Нагретый металл выливается в заранее приготовленную литейную формочку, которую можно сделать из гипса или какого-нибудь другого негорючего материала. Для изготовления формы рекомендуется использование белого или скульптурного гипса, который можно приобрести в любом магазине стройматериалов.

Как уже было сказано ранее, для пайки алюминия в печи нужен специальный ковш (тигель), который изготавливается из металла, имеющего температуру плавления боле высокую, чем у алюминия либо из огнеупорного материала. Для изготовления ёмкости для плавки алюминия применяется фарфор, графит, корунд, кварц, сталь или чугун. Ковш можно приобрести в специализированном магазине либо изготовить самостоятельно. Размер тигля определяется предполагаемым количеством сырья для плавления.

Металл необходимо уложить как можно плотнее и немного спрессовать. Так как во время плавления алюминий существенно теряет в объёме, следует периодически добавлять сырьё в ковш.

Важно. Добавляемое сырьё должно быть абсолютно сухим, так как даже малое количество влаги, попавшее в раскалённый алюминий может вызвать резкий всплеск, вследствие которого металл выплёскивается из печи и может причинить вам сильные ожоги, особенно опасно, если расплавленный алюминий попадёт в глаза

Поэтому перед началом работ следует позаботиться о своей безопасности: приобрести защитные очки или маску, а лучше обзавестись специальным огнеупорным костюмом металлурга.

В процессе плавки металла в домашних условиях, на поверхности раскалённого алюминия будет появляться оксидная плёнка, а также образовываться различный шлак (старая покраска, частички грязи и пр.). Его количество напрямую зависит от качества сырья. Перед тем как разлить расплавленный металл по формочкам, необходимо снять шлак, воспользовавшись специальными приспособлениями. Затем алюминий рекомендуется подержать в печи ещё некоторое время для придания металлу большей текучести. Это значительно упростит его дальнейшее литьё.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

  • Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
  • Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
  • Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
  • Затем размечаем на стенках трассу будущей нагревательной спирали.
  • На кирпичах прорезаем канавки под спираль.

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Камера

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

  • Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
  • Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
  • Выкладываем донышко будущей печки.
  • Затем выкладываем стенки.
  • Вертикальные швы кладки не должны совпадать между собой.
  • Верх выкладываем в виде свода с замковым камнем.

Дверца

На дверке тоже надо закрепить шамотный кирпич.

  • Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
  • В кладочный раствор добавляем цемент, до 20%.
  • На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
  • Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

  • Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
  • Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
  • Наносим «колбаску» из термостойкого силикона на дверку.
  • Закрываем дверь.
  • Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
  • Разделительное средство с торцов камеры отмываем, например, спиртом.
  • Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Для исключения потерь тепла очень важно плотно и надёжно запирать дверку рабочей камеры. В полукустарных условиях возможно изготовление винтового или клинового запирающего устройства

Запирающее устройство

Винтовое запирающее устройство

Нагревательная спираль

Прокладываем нагревательную спираль

Для выработки тепла, нам понадобится нагревательный элемент. Его можно сделать из спиралей нихромовой или фехралевой проволоки. Диаметр проволоки — 1 миллиметр, диаметр спирали — 6 миллиметров. Можно приобрести уже готовые спирали, а можно и сделать их самостоятельно. Два электрических контура спиралей позволят ступенчато регулировать тепловую мощность печи. Спирали в канавках закрепляем скобками из этой же проволоки, которые заделываем в шов.

Электрическую часть коммутируем таким образом, чтобы получились три ступени мощности:

  • Первая ступень мощности: два контура спиралей включаются последовательно.
  • Вторая ступень мощности: нижняя спираль подключается отдельно. Нижняя ступень предпочтительнее, для того чтобы происходил более равномерный прогрев по высоте камеры.
  • Третья ступень мощности: оба контура включаются параллельно.

Сушка печи

Сушить печку надо в сухом тёплом месте с вентиляцией.

  • Продолжительность процесса сушки может быть до нескольких недель.
  • Не нужно стремиться быстрее высушить печку путем воздействия тепла, если сушить интенсивно и принудительно, то может потрескаться шамотная глина и потребуется ремонт с повторным выполнением кладки.
  • Перед работой включите самую слабую ступень, и если нет пара, значит, печь просохла.

Итак, мы с вами обсудили как сделать муфельную печь, работающую на электричестве, в кустарных условиях. Не забывайте, что обязательно соблюдение правил техники безопасности выполняя монтаж и ремонт данного высокотемпературного отопительного устройства.

Пошаговая инструкция по изготовлению

  1. Лучше всего для корпуса подойдут металлические коробки бытовых приборов (например, старой стиральной машины), если таковых не оказалось, придется сделать корпус из оцинкованной стали.
  2. На дно корпуса приваривают уголки для укрепления основания. Вместо них можно использовать металлические трубы 1,5 см в диаметре. К углам основания приваривают ножки из тех же материалов. Так же укрепляют верхнюю часть корпуса, дверь и стенку, на которую эта дверь будет крепиться.
  3. Дно и внутренние стенки конструкции обкладывают слоем базальтовой ваты в 1 см и закрепляют его с помощью металлических уголков. Закрывают слой металлическими листами.
  4. Укладывают на дно будущего агрегата легкие огнеупорные кирпичи марки «ШЛ» или волокнистые шамотными плитами, которые нарезают по размеру. Для связывания кирпичей используют мертель, шамотную глину или кладочную смесь. Для качественной фиксации кирпичей на металлической поверхности в смесь добавляют 30% цемента.
  5. Кладку кирпичей осуществляют максимально близко друг к другу, на расстоянии не более 0,5 см. Огнеупорную смесь растворяют в воде, перед установкой каждый кирпич увлажняют. Вначале закладывают дно корпуса. Затем поднимают стены и заканчивают верхнюю часть, укладывая кирпичи с небольшим уклоном вверх. Дверку тоже выкладывают кирпичом таким образом, чтобы заложенный слой входил в отверстие в корпусе.
  6. Приваривают петли к корпусу и подгоняют дверь так, чтобы зазор между кирпичной кладкой двери и стен был минимальным. Чтобы достичь герметичности при закрывании двери, слой кирпича необходимо уплотнить. Лучше всего для этого подойдет термостабильный уплотнитель или обычный силикон.
  7. После того, как кладка высохнет, в кирпичах делают канавки для укладывания в них нихромовой спирали с диаметром витка от 0,5 до 0,7 см. Канавки делают такой же глубины. Спирали фиксируют любым удобным способом: с помощью укрепления проволокой или МКР-трубки, сделав углубление в кирпиче под углом. Витки спирали не должны соединяться друг с другом.
  8. Прокладывают 2 контура для возможности регулировки температуры. Концы спиралей выводят на верхнюю часть корпуса через сквозные отверстия в верхних кирпичах и фиксируют их на керамической пластине болтами.
  9. На переднюю сторону печи устанавливают переключатель с тремя контактами с одной стороны и двумя — с другой. Провода питания (ноль и фазу) подключают к стороне с двумя контактами. Оставшиеся 3 контакта соединяют проводом с керамической пластиной. Такое подключение необходимо для регулировки включения спиралей поочередно или вместе.
  10. Для безопасного использования печи устанавливают усиленную розетку с заземлением. Можно подвести питание к прибору из щитка через отдельный автоматический выключатель.
  11. Готовый аппарат просушивают на солнце или возле радиатора в течение 1-2-х месяцев. Завершают работу над печью прогрев ее несколько часов при минимальной температуре до тех пор, пока не перестанет клубиться дым. Мини-муфельная печь своими руками готова к использованию.

Печь из фаянсового бочонка

Можно сделать и более крупную печь из фаянсового бочонка.

Этап первый. Сначала на дне бочонка алмазным сверлом проделывается небольшое отверстие для выпуска расширившегося воздуха.

Этап второй. Далее необходимо сделать под. Для этого на небольшом листе стали собирается «фундамент» из шамотного кирпича и соединяется металлическими уголками. Затем в верхней части бочонка проделываются канавки для спирали (не более трех-четырех) – в них и будет уложен нагревательный элемент необходимой мощности.

Этап третий. Остается лишь сделать внешнюю оболочку из оцинкованной стали. Она делается съемной, поскольку будет надеваться лишь после накрытия изделия муфелем (бочонком). Пространство между муфелем и внешней оболочкой засыпается асбестом.

Процедура обжига ничем не отличается от предыдущего варианта, но регулировка температуры осуществляется при помощи термопары. Стенки бочонка толстые, пока они засветятся (даже без внешней оболочки), керамическое изделие будет уже пережженным.

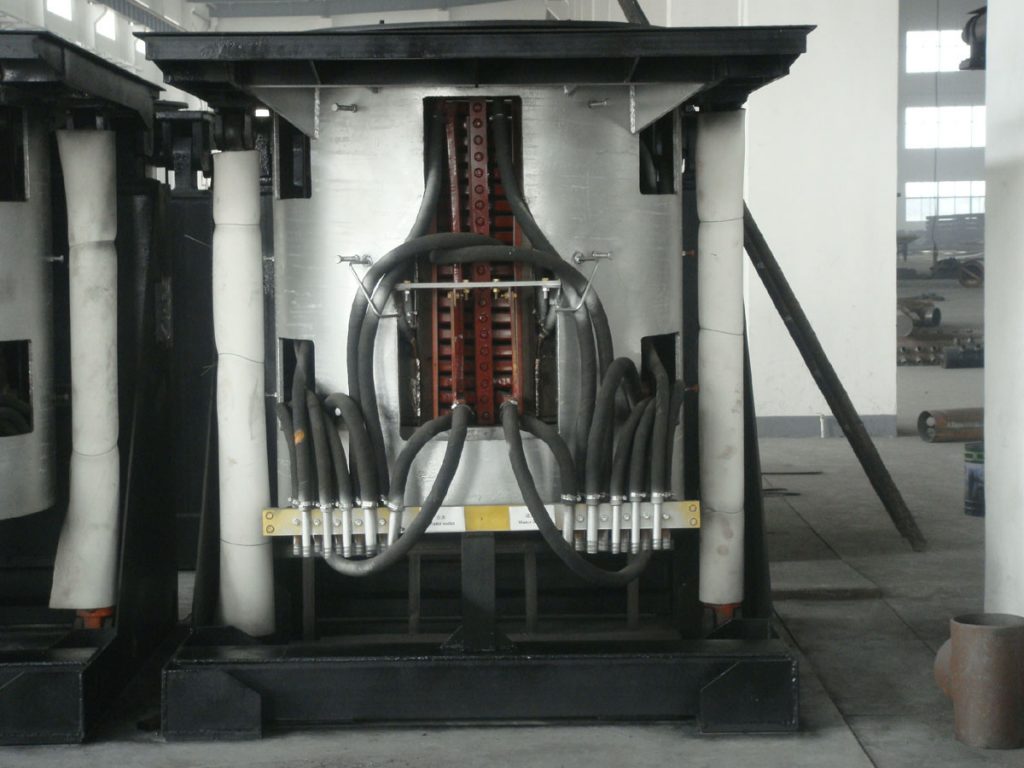

Разновидности индукционных печей

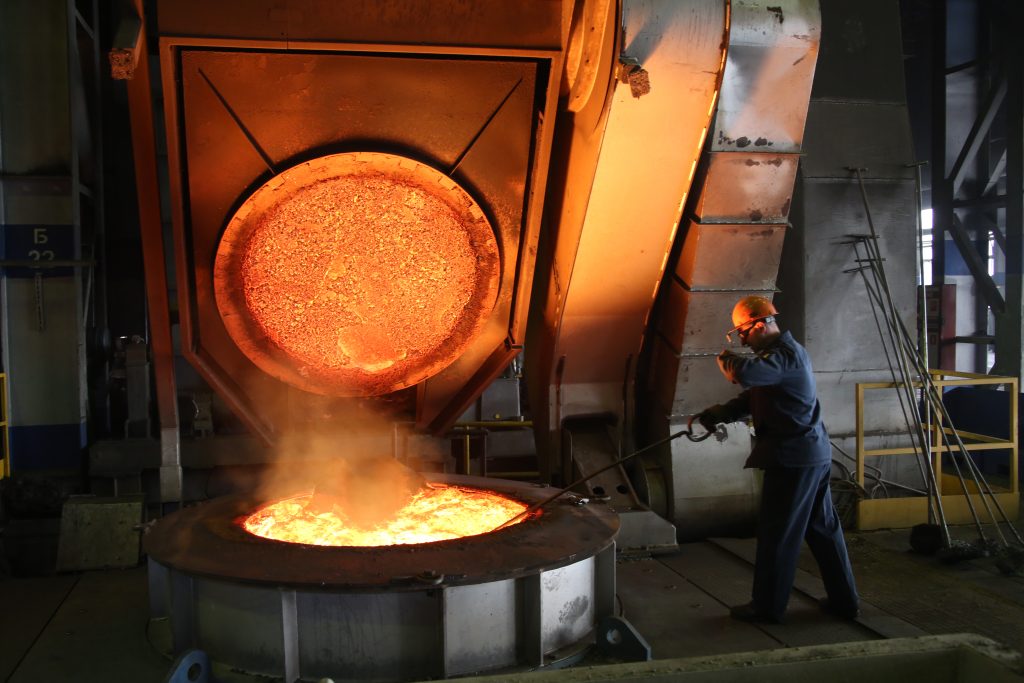

В группе производственного металлургического оборудования можно выделить несколько разновидностей печей:

  1. Тигельные.

    Один из самых распространенных в металлургии видов.

    В конструкции таких агрегатов отсутствует сердечник. Подобные устройства могут применяться для плавки и обработки любых металлов. Хорошо зарекомендовали себя не только в металлургии, но и в других отраслях, например, в ювелирном деле.

    Важнейшими элементами тигельной печи индукционного типа являются:

    • индуктор;
    • генератор напряжения питания.

    Достоинства тигельных плавильных печей:

    • Выделение энергии непосредственно в загрузке, без промежуточных нагревательных элементов;
    • Интенсивная электродинамическая циркуляция расплава в тигле, обеспечивающая быстрое плавление мелкой шихты, отходов, выравнивание температуры по объёму ванны и отсутствие местных перегревов, гарантирующая получение многокомпонентных сплавов, однородных по химическому составу;
    • Принципиальная возможность создания в печи любой атмосферы (окислительной, восстановительной или нейтральной) при любом давлении;
    • Высокая производительность, достигаемая благодаря высоким значениям удельной мощности, особенно на средних частотах;
    • Возможность полного слива металла из тигля и относительно малая масса футеровки печи, что создаёт условия для снижения тепловой инерции печи благодаря уменьшению тепла, аккумулируемого футеровкой. Печи этого типа удобны для периодической работы с перерывами между плавками и обеспечивают возможность быстрого перехода с одной марки сплава на другую;
    • Простота и удобство обслуживания печи, управления и регулировки процесса плавки, широкие возможности для механизации и автоматизации процесса;

Канальные.

По конструкции напоминают трансформатор.

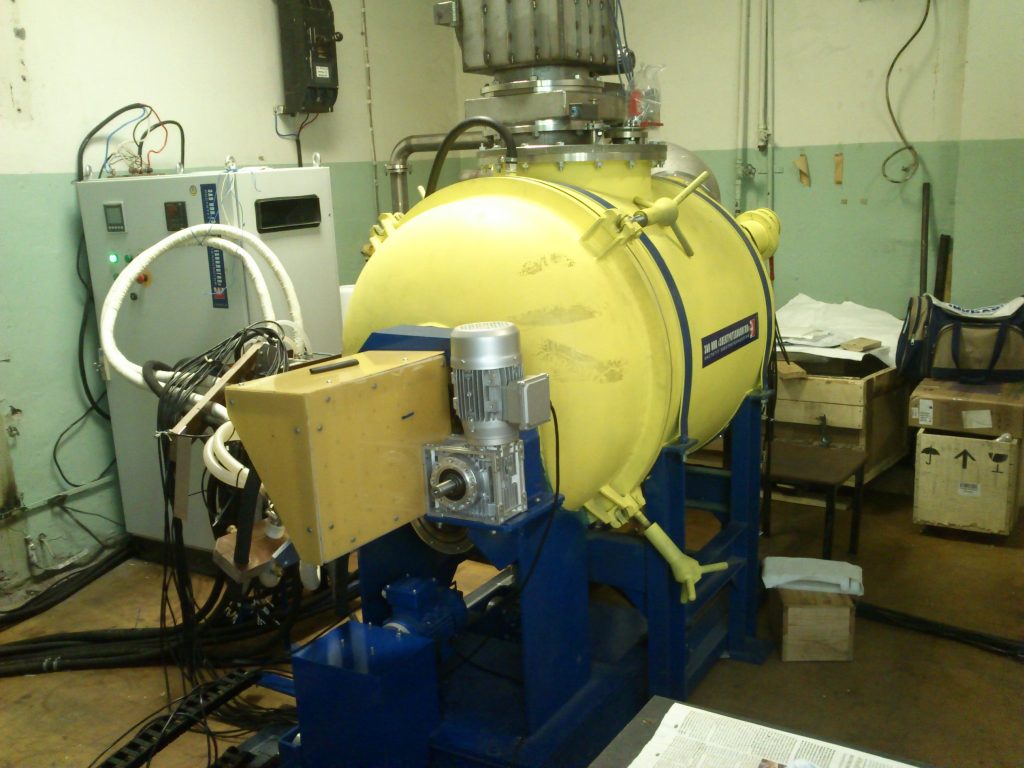

Вакуумные.

Используются в том случае, если необходимо обеспечить удаление из расплава примесей.

Конструкция индукционного нагревателя представляет собой многовитковую катушку цилиндрической формы, которая называется индуктором, через него пропускается электрическое напряжение переменного тока, вследствие чего возникают магнитные поля, возбуждающие вихревые токи.

Во внутреннее пространство индуктора помещается сосуд, или емкость, в которой находится металл или руда. Под воздействием магнитного поля и вихревых токов в металле повышается сопротивление, что по всем законам физики вызывает его нагрев и за счет этого происходит процесс плавки.

Мощность индукционных плавильных печей зависит от величины подаваемого напряжения и частоты электрического тока. Эта зависимость применяется в типах индукционных печей – нагревательные установки для термической обработки и плавильные печи.

Печи промышленного назначения делятся на несколько типов.

  • Конструкции средней частоты обычно используются в машиностроении и металлургии. С их помощью плавится сталь, а при использовании графитовых тиглей и цветные металлы.
  • Конструкции промышленной частоты применяются при выплавке чугуна.
  • Конструкции сопротивления предназначаются для плавки алюминия, алюминиевых сплавов, цинка.

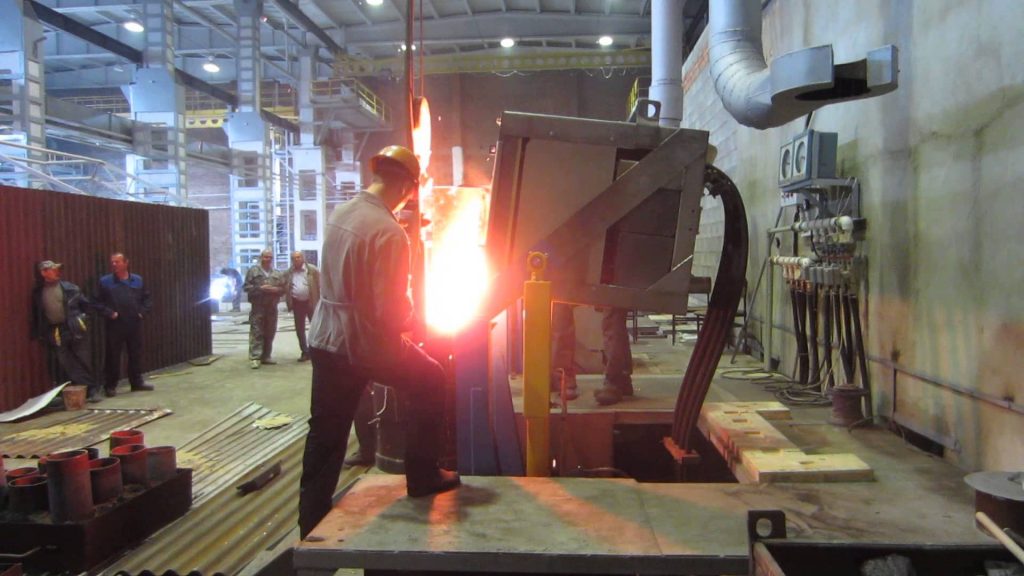

Индукционная печь широко применяется на больших и малых предприятиях для плавки металлов (цветных и черных). В индукционных литейных печах металл или сплав нагревается до изменения своего агрегатного состояния.

При этом, канальные печи, несмотря на более высокий КПД используются гораздо реже — в основном, для получения чугуна высокого качества и сплавов, температура плавления которых является относительно низкой, а также для плавления цветных металлов.

Для стали такие печи не используются, так как температура ее плавления способствует сильному снижению стойкости футеровки (защитной отделки). Также нельзя плавить низкосортную породу, стружку и мелкую породу.

Тигельные печи применяются гораздо чаще из-за простоты эксплуатации и более широких возможностей управления процессом, включая возможность нерегулярного и прерывистого режима работы. Они хороши как для производства большого количества литья в несколько десятков тонн, так и для небольших порций, измеряющихся десятками грамм.

С помощью тигельных печей осуществляется плавка легированных сталей и прочих сплавов, для которых нужна особая чистота химического состава и однородность.

Подключение термопары и компенсационного провода к программируемому терморегулятору.

Измерение температуры осуществляется с помощью термопары хромель-алюмель (ХА), которая подключается ко входу терморегулятора:

Важно соблюдать полярность термопары, термокомпенсационного провода и входов ПТР соединяемых между собой:

  • хромель-плюс, не обладает магнитными свойствами;
  • алюмель-минус, обладает магнитными свойствами.

Что бы отличить алюмель от хромели достаточно приложить к проводам магнит, тот который магнитится-алюмель.

Определение полярности термопарыАналогичным образом проверяется полярность компенсационного провода.

Помимо этого необходимо заземлить сам ПТР. Заземление выводится на металлический каркас печи.

Кладка огнеупорного материала

Чтобы изготовить муфель, потребуется:

  • огнеупорный кирпич, лучше всего шамотный, причем легкий его вид;
  • асбестовые изделия (волокно, плиты);
  • огнеупорные плиты.

Если использовать кирпич в качестве огнеупора, то для его кладки потребуется специальная огнеупорная смесь для шамота. Приобретают ее в сухом виде и разводят водой до необходимой консистенции, пропорции указаны в инструкции. Можно также использовать мертель, огнеупорную глину или другую огнеупорную смесь для кладки.

Перед тем как выложить огнеупор, его подгоняют по размерам для соответствия параметрам камеры. Для этого кирпичи или плиты подрезают при помощи болгарки.

Делая кладку плит или кирпича, необходимо очень плотно укладывать их между собой. Слой раствора при этом должен быть достаточно тонким, не больше 5 мм. Перед тем как выложить кирпичи, их следует положить в воду секунд на 30, чтобы заполнились все поры.

Сначала выкладывают дно конструкции, затем стенки и верх муфеля. Нужно постараться, чтобы не совпали швы в вертикальной плоскости.

Расчет диаметра, длины и удельной поверхностной мощности проволоки нагревательного элемента

      На данном этапе производится выбор материала нагревательного элемента. Хотел бы оговорить, что для данных целей наиболее часто используют нихромы и фехрали.

В печах для обжига керамики GRIFON мы используем суперфехраль GS SY по ряду весомых причин:

  • это более дешевый сплав по сравнению с нихромом, так как не содержит никель;
  • суперфехраль обладает лучшей жаростойкостью, чем нихромы (наибольшая рабочая температура 1450°С);
  • данная марка фехрали обладает повышенной пластичностью, что облегчает навивку спиралей.

 После выбора материала выбирается диаметр проволоки нагревательного элемента.

Диаметр спирали выбирается в зависимости от необходимого удельного электрического сопротивления (сопротивление в 1 метре проволоки, см. табл. 2). Большему  уд. эл. сопротивлению соответствует меньший диаметр проводника, меньшему уд. эл. сопротивлению соответственно больший диаметр.

               Табл.2. Выбор диаметра проволоки в зависимости от нужного диаметра и длины нагревательного элемента

Диаметр

проволоки d, мм

Физические свойства суперфехрали GS SY

Удельное элек-е сопротивление в

1 м проволоки ρ, (Ом/м)

Количество метров

в 1 кг

0,18 54,7 5480
0,2 44,3 4512
0,3 19,7 2000
0,5     7,09 717
0,8 2,76 280
1 1,77 179,5
1,2 1,23 124,5
1,6 0,692 70,1
2 0,452 44,8
3 0,197 19,9
6 0,0491 4,98
8 0,0276 2,8
11 0,0159 1,45

       От диаметра проводника зависит так же и длина проволоки нагревательного элемента. Так же хотелось бы отметить, что чем больше диаметр проволоки нагревательного элемента, тем дольше прослужит нагревательный элемент.

Таким образом, комбинируя выше перечисленные параметры подбирается спираль в муфель печи.

Зная необходимое сопротивление R (см. предыдущий раздел) и удельное электрическое сопротивление ρ вычисляется длина проволоки L:

L = R/ρ , (м)

Так как в данной печи мы используем диаметр проволоки d = 2 (мм) , то ρ = 0,452 (Ом/м). Тогда L= 17,92/0,452 = 39,64 (м)=3964 (см).

Самым важным расчетом в этом разделе является вычисление поверхностной мощности проволоки ψ, т.е. мощности которая выделяется с единицы площади проволоки.

В печах с высокими температурами поверхностная мощность ψ фехрали не должна превышать 1,4 Вт/см2 для проволоки диаметром до 4 мм. Если данное значение существенно превысить, то нагревательный элемент не выдержит температуры.

   ψ=P/S , (Вт/см2), где

P- мощность печи,(Вт);

S=3,14*L*d – площадь поверхности  проволоки, (см2), где

L- длина проволоки,(см);

d- диаметр проволоки,(см)

ψ=2700/2489,4=1,08 (Вт/см2),  где S=3,14*3964*0,2=2489,4 (см2). Таким образом ψ=1,08 (Вт/см2), что удовлетворяет требованию.

Если требование не удовлетворяется, необходимо увеличивать диаметр проволоки или выполнять параллельное соединение.

Электрические печи для плавки металла

Основу такой печи составляет асбест, который можно заменить кафелем. Электроды, установленные в плавильной печи своими руками должны иметь напряжение 25 В.

Изготавливаются они в следующем порядке:

  • Вытачиваются из щеток электрического мотора.
  • Сбору сверлятся отверстия 6 мм.
  • В них пропускается провод, сечением 5 мм.
  • Для закрепления проводки вбивается гвоздь.
  • С целью улучшения контакта с графитом, напильником, делаются насечки.

В качестве теплоизолятора, внутри печи выкладывается слюда. При подключении к сети нужно использовать понижающий трансформатор. После изготовления, печь включается и работает некоторое время в холостом режиме.

Список источников

  • svoimi-rykami.ru
  • stanok.guru
  • kotel.guru
  • nabertherm-spb.ru
  • pechnoy.guru
  • bestpechi.ru
  • kladempech.ru
  • grifon62.ru
  • SdelaiKamin.ru

Похожие статьи

Комментировать
0
16 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
