Фурнитура для шкафов-купе, механизмы для шкафа-купе

Комплектация системы дверей шкафа-купе

Такая система удобна тем, что двери в этом случае не распахиваются, а раздвигаются, не занимая для этого дополнительного пространства. Комплектация раздвижной системы состоит из следующих элементов:

верхние и нижние направляющие, по которым передвигается дверное полотно;
горизонтальные и вертикальные профили, удерживающие наполнение;
система нижних и верхних роликов, необходимых для скольжения двери;
доводчики плавного хода, щетки и силиконовый уплотнитель;
комплекты монтажных винтов;
упоры в виде скобы-пружины, которые фиксируют дверь в определенном месте.

Крепится дверное полотно двумя способами. В первом варианте колеса с шарикоподшипниковым механизмом передвигаются по нижней направляющей. Второй способ заключается в том, что подвесной механизм крепится только к верхней рельсе. Направляющая может быть радиусная, позволяющая устанавливать вогнутые и выпуклые двери.

Вычисление ширины двери

Ширина дверного изделия должна выйти такой, чтобы присутствовал перехлест полотнища на ширину рукоятки.

Как вымерять ширину полотна и проема

Вычисление ширины происходит относительно схемы:

Ширина строения с двумя фрамугами = (ширина отверстия + 26) /2. Где 26 мм – размер первого перехлеста;
Ширина изделия для трехстворчатого устройства = (ширина отверстия +26 *2) /3. Где 26 – размер двух перехлестов.

К примеру, ширина, отверстия 1600 мм по формуле получается:

Ширина изделия = (1600+26) /2

Порой для вычисления правильных размеров строения необходимо учесть ширину щетки отбойника. Для определения новых размеров от ширины отверстия 2 толщины щетки.

Например, если щетка имеет толщину 5 мм, то от ширины отверстия необходимо отнять 10 мм, и приобретенную величину использовать как ширину отверстия для вычисления дальнейших размеров.

Для симметрических рукояток вычисление размеров будет отличаться от ширины проема. В имеющиеся размеры следует внести сечение.

Комплектация

Каждая подобная конструкция отличается наличием:

Направляющей;
Роликов;
Стопора;
И ограничителя.

Благодаря наличию стопора такая дверь фиксируется на одном месте, что не дает дверцам сталкиваться гранями на одной «дорожке».

Ограничитель, в свою очередь, предназначен для определения наибольшего расстояния, на которое дверь будет способна раздвинуться. Стандартная конструкция характеризуется монтажом ограничителя. При этом стопор монтируется к полу, и скрывается дверным полотном изделия. Это безусловно большой плюс.

Наиболее важными факторами, которые определяют параметры подобной конструкции, выступают направляющие и ролики.

Направляющие выполнены в виде толстых профилей. По ним и будут двигаться полотна изделия. Направляющие могут быть:

верхними, и тогда они крепятся к стене;
а так же нижними, и тогда они крепятся к полу;
также направляющие могут быть одинарными или двойными.

Какие из них применять в той или иной модели шкафа зависит от самой конструкции изделия.

Ролики подразделяются на:

верхние, которые могут отличаться разным количество колес в зависимости от веса дверного полотна, устанавливаемого в шкафу. Более тяжелый вес требует большего количества роликов. В зависимости от формы применяемого профиля в процессе изготовления верхних роликов, последние могут делиться на симметричные и ассиметричные изделия.

и нижние варианты, которые не отличаются разнообразностью и практически все выполнены по единой технологии.

Теперь расскажем более подробно об основных составляющих системы шкафа. Владея этой информацией, вам будет намного легче понять особенности каждого из выделенных видов.

Способ монтажа

Конструкция раздвижного механизма определяет вид направляющей и способ монтажа.

Подвесной

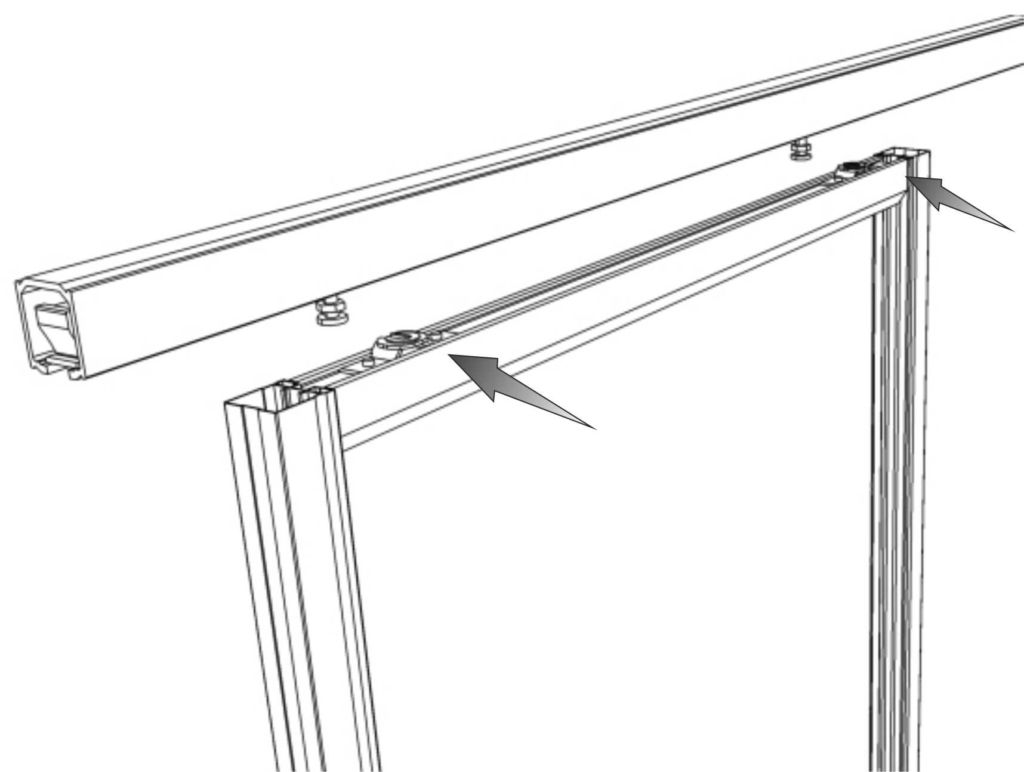

Подвесной – основной профиль, по которому движутся ролики, закреплён на верхней горизонтальной поверхности, либо на стенках.

На полу можно установить вспомогательный профиль, ограничивающий боковое смещение двери, дребезжание и удары дверных полотен друг о друга.

Преимущества:

поскольку в подвесной системе используются двери небольшого веса, то возможно крепление роликовой системы непосредственно к полотну двери;
экономия на безрамочном монтаже;
бесшумное движение;
простой монтаж.

Двери-купе с подвесной системой

Недостаток – способ пригоден только для облегчённых дверей.

Сложность возникает только в случае монтажа стеклянных секций, в которых высверливают отверстия под крепёж

Опорный

Опорный – направляющий профиль для роликов крепится к полу, на потолке устанавливается вспомогательный.

Преимущество – возможность использовать полотно любого веса.

Недостатки:

открытый нижний профиль требует частой уборки пыли и мусора;
скрытая нижняя направляющая усложняет монтаж.

Чтобы порожек не мешал, можно установить нижний профиль вровень с полом, но это нарушает целостность пола.

Строение шкафа с опорной системой направляющих

Монтаж нижней и верхней направляющей для шкафа-купе

Верхний направляющий профиль закрепляется вверху шкафа. Для фиксации этой фурнитуры используются саморезы. В качестве крепежа подойдут пресс-шайбы и шурупы универсального назначения, однако они обязательно должны иметь потайную головку.

Схема монтажа верхней направляющей:

В направляющем профиле следует сделать отверстия размером 4 мм, которые будут располагаться с шагом 30 см. Для этого можно применять сверло.
Если в качестве крепежа будут использоваться шурупы универсального назначения, потребуется сделать зенковку в каждом отверстии.
Профиль нужно установить на соответствующем участке шкафа и выровнять его.
После этого деталь фиксируется крепежными элементами.

Нижняя направляющая шкафа-купе имеет аналогичное строение, однако она используется в качестве опорной части.

Для монтажа верхней направляющей понадобятся саморезы, пресс-шайбы и шурупы

Схема монтажа нижнего направляющего профиля:

В профиле делаются отверстия соответствующего размера.
Не стоит сразу фиксировать фурнитуру, поскольку по технологии монтажа этот элемент должен быть смещен на 2 см внутрь шкафа. При этом обязательно нужно использовать уровень.
После того как выявлено точное место установки и направляющая выровнена по уровню, можно зафиксировать эту деталь саморезами.

Радиусная система распахивания

Радиусные скользящие устройства нашли широкое применение для дизайна шкафов – купе

Конструкционные характеристики, и размеры зависят от особенностей помещения и внутреннего убранства. Относительно конфигурации радиусные шкафы могут быть дугообразными и прогнутыми.

Нижняя направляющая

Относительно конструкционных особенностей шкафы делятся:

Встроенного типа;
Изделие с выпуклыми формами.

Для малогабаритных квартир предпочтительней применить угловой шкаф. Относительно конфигурации такой шкаф должен быть симметричным.

Корпусный шкаф представляет собой раздельно стоящий элемент мебели. Радиусный шкаф не имеет боковых панелей либо они небольшого размера. Чтобы установить корпусный шкаф снимите все размеры, чтобы не пришлось подгонять габариты на месте.

Встроенный шкаф, как правило, лишен корпуса, а в качестве нижнего и верхнего перекрытия применяется базовое потолочное и напольное покрытие.

Нижняя одинарная направляющая служит ходовым элементом

Материал спецпрофиля

Широкий ассортимент позволяет подобрать изделие под любой интерьер

К утилитарным конструкциями возможно причислить следующие профили:

Металлический профиль. Такие приспособления славятся доступностью и прочностными характеристиками;
Алюминиевый профиль. Специфической чертой устройства является расположение роликового устройства изнутри рамки. Конструкция профиля стойкая к возникновению коррозии. Помимо этого, профиль обладает небольшим весом привлекательным внешним видом;

Алюминиевый спецпрофиль

Шпонированные профили для внутренних купе дверей из алюминия. Это конструкции из алюминия, покрытые шпоном. Благодаря дополнительному покрытию, такие профили стоят дороже обычных.

Направляющая – верхняя двойная

Характеристики направляющих для дверей

Выбирая такой элемент, в первую очередь обращают внимание на материал, из которого он изготовлен

Пластик. Самый дешевый и недостаточно надежный материал для системы раздвижных дверей. Срок его эксплуатации сравнительно небольшой, а качество может разочаровать. Пластиковые рельсы можно использовать только в сочетании с металлическими, если применяется комбинированный вариант крепления.
Сталь. Более прочный и надежный материал, но только в том случае, если правильно подобрана толщина направляющих по отношению к весу дверной конструкции. Профили имеют невысокую стоимость, которая соответствует их качеству.
Алюминий. Такие рельсы считаются самыми дорогостоящими и используются во всех элитных моделях популярных брендов. При помощи таких профилей осуществляют монтаж дверей, имеющих высоту более четырех метров. Их можно декорировать, не опасаясь того, что возникнет лишняя нагрузка.

Количество дверных полотен влияют на то, сколько направляющих будет иметь шкаф-купе. Раздвижные системы могут быть:

С нижней направляющей, которая устанавливается на полу или нижней полке шкафа-купе. Полотно в этом случае удерживается в вертикальном положении при помощи верхних роликов. Существенным недостатком такой системы является вероятность загрязнения открытого рельса.
С верхней направляющей, которую используют для подвешивания дверного полотна. Снизу необходимо устанавливать специальные ролики, которые не будут деформировать напольное покрытие.
Комбинированные – считаются самыми надежными. Контроль за движением полотен осуществляется снизу и сверху.

Направляющие могут быть радиусными и прямыми, это зависит от формы шкафа-купе и его дверей. Металлические профили в основном тонируют под серебро, бронзу или золото. Если возникает такая необходимость, то можно подобрать комплект с текстурой под дерево. Стирание окрашенного слоя во многом определяется качеством раздвижной системы дверей шкафа-купе.

Монтаж шариковых направляющих для выдвижных ящиков шкафа-купе

Современные модели направляющих для комодов стали оптимальной заменой обычным деревянным планкам, которые довольно долго использовались для перемещения ящиков. Самой практичной и функциональной считается телескопическая фурнитура. Она представляет собой шариковые направляющие с возможностью полного выдвижения.

Преимущества шариковых направляющих полного выдвижения:

приемлемая стоимость;
плавное и мягкое перемещение;
отличные прочностные характеристики;
износостойкость;
простая система монтажа.

Шариковые направляющие позволяют выдерживать вес до 25 кг

Телескопические направляющие характеризуются скрытым типом монтажа. Эта разновидность фурнитуры используется не только в комодах, но и в шкафах-купе, в письменных столах, а также в кухонной мебели. Не стоит забывать о преимуществах направляющих скрытого монтажа с доводчиком. Такие модели позволяют выдвинуть ящик на всю его длину, получив тем самым доступ ко всем вещам, которые в нем хранятся. Масляный доводчик обеспечивает плавное закрывание.

Механизм шариковых направляющих с доводчиком способен выдержать до 50 тыс. открываний и закрываний. Конструкция фурнитуры рассчитана на весовые нагрузки до 25 кг.

Как крепить шариковые направляющие: технология монтажа

Перед установкой шариковых направляющих необходимо вытянуть внутреннюю часть фурнитуры. Для этого нужно прижать черные усики. В результате получается две половинки, одна из которых крепится на внутреннюю стенку шкафа, а вторая – на боковую часть ящика с наружной стороны.

Как установить шариковые направляющие? Для этого следует придерживаться определенной последовательности действий:

Необходимо нанести на ящик разметку, а затем закрепить направляющие с помощью шурупов

Сначала нужно определить оптимальное место для монтажа креплений.
На боковой части ящика с наружной стороны необходимо нанести разметку. Линия предполагаемого монтажа может располагаться в нижней зоне или же проходить строго по центру.
Затем, используя шурупы, в соответствии с линией разметки закрепляется одна половина фурнитуры.
На внутреннюю стенку шкафа нужно нанести аналогичную разметку. Размещение этой линии будет зависеть от высоты выдвижного ящика.
После этого вторая половинка фурнитуры закрепляется на своем месте.

Чтобы удостовериться в том, что установка направляющих с доводчиком выполнена правильно, нужно завести ящик на место и проверить, насколько свободно он открывается и закрывается.

На обеих частях фурнитуры имеется большое количество отверстий, каждое из которых выполняет определенную функцию. Удлиненные горизонтальные отверстия обеспечивают возможность перемещения профиля по горизонтали в процессе регулировки направляющих, а удлиненные вертикальные – движение вверх/вниз. После того как фурнитура полностью настроена, она надежно фиксируется саморезами или шурупами. Для этого используются отверстия круглой формы.

После установки направляющих необходимо проверить как ящик закрывается и открывается

Нижние направляющие обычно устанавливаются с отступом 3 см от днища шкафа. Размещение оставшихся компонентов полностью зависит от размерных параметров ящиков. В процессе эксплуатации элементы не должны соприкасаться. Чтобы избежать этого, расстояние между фурнитурой, установленной на стенках шкафа, следует увеличить, добавив к показателю высоты фасадной части ящика 2-3 мм. В процессе монтажа обязательно нужно следить, чтобы фиксация всех компонентов направляющих осуществлялась строго по линии разметки.

Направляющие – основной компонент раздвижной системы в шкафах купейного типа. Для изготовления профилей применяются различные материалы, самым качественным из которых является алюминий. Технология установки фурнитуры для раздвижной системы довольно проста. Если правильно выполнить все расчеты и точно следовать инструкциям, то монтаж можно осуществить самостоятельно. Для сильно нагруженных ящиков желательно воспользоваться двойным комплектом фурнитуры.

Тщательный уход за раздвижной системой позволит продлить срок службы направляющих и колесиков/шариков. Для этого достаточно 2 раза в месяц убирать пыль и мусор с помощью пылесоса, а затем протирать поверхность рельсов влажной губкой.

Способы установки двери

Двери купе возможно установить двумя методами:

Используя направляющий профиль на внутренние, дери купе двух видов;
С одним направляющим профилем.

Верхний направляющий профиль на внутренние двери купе

Установка конструкции на верхней и нижней спецпрофиль чаще всего имеется в шкафах купе. Такая вариация не подходит для внутренних дверей, поскольку нижний профиль становится преградой для движения. Во избежание этого нижнее рельсовое устройство можно утопить в напольное покрытие.

Ход дверного изделия производится методом перемещения створок по рейкам посредством колесиков.

Установка конструкции на верхней либо напольной направляющей имеет положительные моменты:

Нет препятствий при перемещении;
Комнаты меж собой не разделяются порожком. Следовательно, при сближенной фрамуге комнаты плавно соединяются меж собой.

Ход створок в такой конструкции происходит по верхней рельсы, установленной сверху диафрагмы, при помощи колес.

Установка кассетного устройства способствует скрыть фрамуги в специальной нише.

В целях экономии возможна установка двери гармошка. Такие конструкции целесообразно использовать для оснащения кухонных проемов.

Интерес представляют радиусные скользящие межкомнатные конструкции. Благодаря дверям, которые распахиваются по радиусу, можно изменить пространство. Такого рода конструкции причисляются к элитному классу.

Схема сборки дверного устройства

Выпадение дверей шкафа купе

Еще одна досадная поломка, когда дверцы сходят с направляющей планки. Основные причины, скопление мусора или попадание инородных предметов в нижний профиль.

Верхний роликовый механизм

Второй причиной подобной ситуации может стать слишком резкое закрытие дверей. Если с усилием отбросить полотно, то может возникнуть обратное инерционное движение, которое подбросит дверцу.
В результате она выпрыгнет из направляющей. Старайтесь плавно открывать и закрывать двери. Как поступить в этом случае:

Если в профиле скопился муссов или выявлен посторонний предмет, к примеру, прилип шарик от жвачки, необходимо очистить направляющий профиль. Пропылесосить планку.
Затем приподнять дверцу вверх, и установить ее заново в паз рельса. Такую манипуляцию нужно делать вдвоем, особенно когда двери из стекла или других достаточно тяжелых материалов.
Второй способ, полностью снять створку с направляющих. Очистить от пыли налета, можно слегка смазать парафином, графитовой смазкой и установить заново.

Сначала устанавливают полотно в верхнюю направляющую, затем в нижнюю.

Деформация направляющего профиля

Довольно часто встречается такое повреждений, как деформация направляющего профиля. Чаще всего подобного рода дефекты возникают из-за случайных механических ударов.

Направляющий профиль в шкафу купе

Алюминий довольно мягкий материал, поэтому его легко можно выпрямлять. Делать это нужно аккуратно, используя киянку (молоток с резиновой головкой). Либо взять кусочек пластика, линолеума, в качестве прокладки, и слегка постукивая, восстановить профиль.
В общем, несложные дефекты раздвижной системы шкафа купе вполне модно ликвидировать своими руками. В более сложных ситуациях, замена стекол, зеркал, изношенных роликов, лучше воспользоваться услугами специалистов.

Материалы

Пластик

Модели из пластика дешёвые, лёгкие, движение роликов по ним бесшумное, их используют в сочетании с металлическими деталями. Недостатки: появление трещин под весом полотна и короткий срок службы.

Пластиковые — применяются в сочетании с облегчёнными полотнами фасадов из пластика и ДВП, например, в дачных шкафах или хозяйственных помещениях.

Пластиковые направляющие

Сталь

Стальные сплавы – недорогой, но тяжёлый материал

Чтобы избежать утяжеления конструкции шкафа-купе производители выпускают тонкостенные варианты. Поэтому при выборе варианта из стали нужно рассчитать соответствие их толщины и веса полотна.

Вероятность деформации, скручивания тонкостенных стальных под несоразмерной тяжестью полотна велика, скольжение быстро становится не безупречным.

Стальные направляющие

Алюминий

Сплавы алюминия имеют свойства наиболее подходящие для шкафа купе.

Сложные формы не деформируются в процессе работы.
Материал лёгкий по весу, модели любой ширины не утяжеляют шкаф.
Из алюминия выдерживает массивные створки фасадов.
Поддаётся окрашиванию – ценное свойство для интерьерного дизайна, возможна экономия на маскирующих доборах.

Стоимость изделий из алюминия выше, чем из стали и пластика, но надёжность работы механизмов и длительный срок службы компенсируют затраты.

Алюминиевые телескопические направляющие

Разновидности раздвижных строений

Популярным для жилых помещений является купейный вид двери с верхним либо нижним видом качения.

Особенности верхнего типа

Верхняя подвесная предполагает подвешивание двери на профиле. Устанавливается такого рода элемент исключительно в верхней части амбразуры. Несущие колесики двигаются по верхнему профилю. Нижняя направляющая применяется в виде фиксатора, параллельно которой движутся колесики-фиксаторы.

Раздвижные механизмы для дверей, фото

Благодаря такому подходу выключается раскачивание подвешиваемого полотнища. Преимущество – цельность настила, он более изящен и довольно просто распахивается. Если нижний спецпрофиль установить пониже степени напольного покрытия, в таком случае получится безпороговое устройство, а фиксирующие элементы будут ходить продольно тайной рельсой.

Нижняя имеет подобное устройство. Поддерживающим элементом строения выступает нижний профиль. Верхний рельс и колесики препятствуют выпадению фрамуг.

Комбинированные устройства, в которых поддержка и крепление фрамуг выполняется по верхнему и нижнему профилю, являются более прочным. Но такие устройства трудны в установке и регулировании.

Верхнее скользящее устройство применяется для оснащения внутренних заграждений и образования дверей – купе, движущихся рядом со стеной.

Нижний и комбинированный тип нашли широкое применение в шкафах – купе.

Направляющие для шкафа-купе: общие сведения о фурнитуре

Направляющие как часть мебельной фурнитуры выполняют важнейшую функцию. Благодаря этим элементам раздвижная система вместе со створками работает легко, свободно и тихо. Принцип действия такой конструкции довольно прост: дверные полотна передвигаются по рельсам для шкафа-купе за счет роликов или шариков.

Раздвижная система Версаль укомплектована надежной и долговечной фурнитурой

Версаль – самый распространенный и востребованный вид раздвижной системы, который встречается в шкафах купейного типа. Такая популярность обусловлена наличием долговечных, надежных и качественных комплектующих, а также удобных в эксплуатации элементов внутреннего наполнения. Раздвижные системы дополнительно оснащаются стопорами, уплотнителями и роликами для шкафов-купе. Направляющие с такой сложной конструкцией исключают возможность перекоса дверных полотен и произвольного закрывания.

Компоненты раздвижной системы и требования к направляющим для дверей-купе

Ширину направляющих для шкафа-купе и другие параметры фурнитуры следует подбирать с учетом характеристик дверного полотна

При этом обязательно принимаются во внимание вес и размеры каждой створки, а также материал, из которого они изготовлены. Направляющие для раздвижных систем обычно идут в комплекте с мебелью, поэтому нет необходимости приобретать подобные элементы отдельно

Однако они могут понадобиться в том случае, если фурнитура выйдет из строя и потребуется полная или частичная ее замена.

Если установку направляющих для дверей шкафа-купе выполнить правильно, то открывание и закрывание полотна будет происходить в одной плоскости. Вместе с другими элементами фурнитуры этот тип изделий является частью раздвижной системы. Требования к направляющим:

Направляющие для дверей-купе подбираются исходя из веса и материала створок

Высокий уровень прочности – хорошие прочностные характеристики обеспечивают длительный срок службы раздвижной системы, даже при условии регулярного ее использования.
Эстетичность – направляющие обязательно должны соответствовать стилю помещения, где стоит шкаф, а также дизайну самой мебели.
Удобство – раздвижная система должна быть настолько простой и удобной в эксплуатации, чтобы любой пользователь смог без проблем открывать и закрывать дверцы шкафа.

Стандартная комплектация раздвижной системы во всех конструкциях купе одинаковая. Зато перечень дополнительной фурнитуры может варьироваться в зависимости от модели шкафа и его внутреннего наполнения.

Раздвижная система включает следующие элементы:

верхнюю и нижнюю направляющие для шкафа-купе, по которым перемещается дверная створка;
профили с вертикальным и горизонтальным типом установки для надежной фиксации всех элементов внутреннего наполнения;
доводчики для плавного хода створок;
силиконовый уплотнитель;
систему, состоящую из нижних и верхних роликов для раздвижных дверей шкафов-купе, за счет которых обеспечивается их свободное и бесшумное передвижение;
винты в качестве крепежа;
упоры для фиксации дверного полотна на определенном участке (имеют вид пружинных скобок);
щетки.

Направляющие должны быть прочными, долговечными и удобными в использовании

Виды направляющих профилей для дверей-купе: классификация по типу материала

Подбирая для шкафа-купе направляющие, обязательно нужно обращать внимание на материал их изготовления. Для производства этих изделий используется следующее сырье:

пластик;
алюминий;
сталь.

Направляющие профили из пластика имеют самую низкую цену. Такие изделия не отличаются длительным сроком службы и высокой надежностью. Они могут беспроблемно эксплуатироваться на протяжении 5-7 лет. По этой причине многие потребители предпочитают избегать покупки мебели с пластиковыми компонентами.

Направляющие для дверей шкафа-купе изготавливают из пластика, алюминия или стали

Сталь применяется для изготовления достаточно прочных и надежных изделий. Однако размер направляющих для шкафа-купе, в том числе их толщину, нужно подбирать с учетом параметров дверного полотна. Если фурнитура подобрана грамотно, срок службы раздвижной системы будет длительным. Цена таких профилей считается доступной для большинства покупателей и, как правило, она соответствует уровню качества этих изделий. Иногда встречаются варианты, которые не так долговечны и удобны в монтаже, как хотелось бы.

Из алюминия изготавливаются самые качественные детали. Эти профили обычно устанавливаются в дорогих и элитных моделях. Алюминиевые направляющие предназначены для шкафов, которые имеют высоту 4 м и более. Такие изделия отличаются обширной палитрой расцветок и большим выбором вариантов декоративного дизайна.

Список источников
