Работа УЗМ-50М, УЗМ-51М, УЗМ-16

При подаче напряжения питания включается зеленый светодиод. Если напряжение находится в допустимых пределах, нагрузка включается с задержкой 6 минут или 10 секунд, срабатывает исполнительное реле и загорается светодиод желтого цвета . Возможно ускоренное включение вручную до истечения шестиминутной задержки (если напряжение сети в допустимых пределах). Во время работы, если напряжение выходит за допустимые пределы, происходит автоматическое отключение нагрузки. При восстановлении напряжения в норму УЗМ автоматически включается с задержкой 6 минут или 10 секунд.
При повышении напряжения в сети свыше 270В УЗМ отключает реле с задержкой 0,2с, при повышении в сети более 300В происходит ускоренное отключение
В нормальном режиме работы (реле включено) при нажатии кнопки «ТЕСТ» устройство отключает нагрузку, что говорит о нормальном функционировании устройства.
Кнопка «ТЕСТ» ручного управления позволяет включить питание на нагрузку, не дожидаясь окончания времени задержки включения, или выключить, если требуется обесточить потребители.
При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.

Информация:

фиксированная задержка времени включения (повторного включения) 6 минут выбрана для того чтобы защитить холодильники, кондиционеры и подобное оборудование т.к. на компрессоры (установленные в подобных изделиях) рекомендуется подавать напряжение с задержкой 5-6 минут с момента отключения напряжения;
в УЗМ-50,51 установлено мощное поляризованное реле (имеет два устойчивых состояния) которое не находится под постоянным напряжением, а напряжение на обмотку электромагнитного реле подается в момент переключения т.о. уменьшается потребление, внутренний нагрев и повышается надежность прибора.

Принципы работы реле УЗМ-51 и его модификаций

Необходимость внедрения подобных устройств возникла давно. Она является довольно актуальной в жилых зданиях с устаревшей проводкой.

Причины создания защиты

Электрическая проводка является техническим устройством, которое, как и всякое другое, имеет определенный ресурс, а со временем подвержено разрушению по многим причинам:

от воздействия солнечной радиации;
в результате неумелого или небрежного монтажа;
при случайных неквалифицированных ремонтных работах, связанных со сверлением или штроблением стен;
из-за грызунов и ряда других факторов.

При этом страдает не только слой изоляции, но материал токопроводящей жилы или созданные контактные соединения. В результате нарушаются условия для протекания электрического тока, возникает излишний нагрев проводки или ее искрение. Это прямая предпосылка к возгоранию и возникновению пожара.

Особую опасность представляют деревянные дома, а также построенные из бруса и СИП-панелей, в которых проложена закрытая проводка с нарушениями требований ПУЭ. Типовые защиты на основе автоматических выключателей, УЗО и реле контроля напряжения не всегда способны своевременно отреагировать на такие повреждения и отключить с них напряжение.

Физические процессы, учитываемые УЗМ 51

Основной электротехнический закон Ома описывает соотношения между электрическими величинами:

протекающим по цепи током;
приложенным к схеме напряжением;
действующим сопротивлением.

Они взаимосвязаны и влияют друг на друга. Когда к нормальной электропроводке с подключенным оборудованием приложено напряжение идеальной синусоиды, то токи нагрузки, проходящие в ней, работают в штатном рабочем режиме без излишнего нагрева с побочными явлениями.

Если же изоляция проводки нарушилась или коммутационные контакты ослабли, то в проблемных местах возникают микроскопические дуги, создаются дополнительные токи и сопротивления, которые начинают искажать форму синусоиды напряжения от начального вида гармоники.

Историческая справка

Благодаря развитию микропроцессорной техники, работающей на цифровых технологиях, все изменения формы напряжения при аварийных ситуациях в проводке удалось фиксировать. За счет этого стали создаваться защиты, реагирующие на появление микродуги в подключенной проводке. Инициатором их создания в 1996 году выступила компания Сименс.

Через три года ее продукция получила международное признание и подтверждение нормативами МЭК. С тех пор зарубежные компании массово выпускают устройства дуговой защиты для бытовой электропроводки.

Принцип работы

УЗМ включает в себя внутреннее реле и систему защиты. На верхней части устройства расположены клеммы для фазного и нулевого проводов. Снизу вынесены отходящие клеммы U и N. Устройство рассчитано на кабель, имеющий сечение до 35 кв.мм. На передней панели расположены два индикатора, которые указывают на работоспособность электролинии. Когда горит зеленый индикатор, это обозначает, что сеть находится в рабочем состоянии. В случае если загорается красный свет, это значит, что в сети имеется неисправность.

Второй индикатор должен светиться желтым светом, обозначающим рабочее положение прибора.
Основным элементом УЗМ является микроскопический контролер, имеющий шесть выводов. Все элементы реле могут работать долгое время при напряжении 440 вольт.

В преддверии работы данный прибор необходимо протестировать. При этом следует нажать кнопку Тест, далее происходит пятисекундная задержка, затем загорается зеленая лампочка. После этого заводится внутреннее реле.

Включение встроенного реле начинается через десять секунд после того как прибор придет в норму вследствие скачка напряжения. При этом можно самостоятельно установить этот временной параметр на 10 секунд или 6 минут. Для этого нужно: нажать кнопку Тест, затем еще раз нажать при этом удерживая ее до начала мигания индикатора зеленого цвета.

Это говорит о том, что установлена десятиминутная задержка во времени для повторного включения прибора. Если потребитель желает этот показатель заменить на шестиминутную задержку, нужно дождаться, когда загорится красный индикатор.

По окончанию этих манипуляций следует выключить кнопку и надавить на нее еще раз для приведения прибора в действие. Это нажатие способствует срабатыванию при возникновении аварийной ситуации. Если показатель напряжения отходит от нормированного и подходит к максимальному значению, загорается красная лампочка и начинает моргать. Одновременно с этим желтая лампочка приспособления гаснет, а индикатор красного цвета начинает гореть.

В случае если показатель напряжение начинает сильно уменьшаться начинается мигание желтой лампочки, после чего включается отсчет времени срабатывания и загорается красный индикатор. Притом оранжевая лампочка потухает. Когда напряжение приходит в норму прибор стабилизируется, в процессе чего мигает зеленый свет. После того как истечет время задержки прибор включается и работает, как и прежде.

В случае если прибор попеременно моргает красным и зеленым светом, это говорит о принудительном отключении прибора при помощи тестирующей кнопки. При этом необходимо произвести нажатие на нее еще один раз и подержать в таком состоянии две секунды прибор снова заработает, при этом загорится желтая лампочка.

Особенности эксплуатации устройства защиты УЗМ51М

Рабочий ток заявлен 80 А, и судя по качеству исполнения рабочих контактов, этот номинал выдерживается.
Как уже упоминалось при разборе схемы, защитное реле коммутирует только линию фазы. Это не недостаток, а скорее особенность конструкции. Тем более, что при каскадном использовании с иными защитными автоматами, такая схема обеспечивает дополнительные преимущества.
В контактной группе нет камер-дугогасителей. Это ограничивает область применения: УЗМ нельзя использовать, как автомат защиты от короткого замыкания. Этот недостаток конструкции объясняется массивностью контактов размыкающего реле: для камер просто не нашлось места в корпусе.
Главная особенность: конструкция силового реле. Оно не является нормально замкнутым или нормально разомкнутым. То есть, любое положение контактов – устойчивое. Это означает, что после срабатывания в любом положении, нет необходимости тратить ток на удержание подключённого электромагнитного сердечника. Это повышает экономичность, одновременно усложняя схему электропитания.

Как работает

Действие реле лучше всего рассматривать в различных ситуациях, поскольку в каждом случае они реагируют по-разному, хотя принцип работы один и тот же.

В момент подачи питания или повторного пуска реле напряжения УЗМ выполняются следующие действия:

В течение 5 секунд ничего не происходит. Во время этой паузы выполняется проверка параметров сети и работоспособности самого устройства.
При нормальных показателях напряжения загорается зеленый мигающий свет. Он продолжается в течение задержки по времени, установленной пользователем для включения нагрузки. Этот период составляет 10 секунд или 6 минут и выставляется во время самого первого запуска прибора.
По окончании периода задержки загорается желтый светодиод, а зеленый перестает моргать и горит постоянным светом. Следовательно, прибор находится в нормальном рабочем режиме.

При выборе продолжительного 6-ти минутного интервала ожидания и необходимости ускорить включение устройства, используется кнопка ТЕСТ. После нажатия реле автоматически проверяется, а затем сразу же включается.

Если в сети обнаружен дуговой ток, об этом сигнализируют сразу два светодиода – «авария» и «дуга». Нагрузка сразу же отключается и через 30 секунд выполняется повторная попытка включения с установленной задержкой. При вновь обнаруженном искрении в течение 20 минут, питание будет отключено уже на 4 минуты, после чего вновь производится отслеживание состояния.

Когда искрение обнаруживается в третий раз, питание полностью отключается и автоматически включено не будет. Запуск производится вручную, и при наличии отклонений прибор не включится. Если же все в порядке, то подключение устройства и работа индикаторов будут такими же, как при первом пуске.

В случае скачков напряжения индикаторы защитного устройства будут реагировать следующим образом:

При подходе напряжения к верхнему или нижнему порогу, начинают моргать соответственно красный и зеленый индикаторы, каждый в своем случае. Мигание начинается за 5 вольт до граничного предела.
Если напряжение пересекло верхнюю границу, питание будет отключено, а красный светодиод горит постоянным светом. Падение ниже нормы также вызывает отключение нагрузки, желтый светодиод гаснет, а красный начинает моргать с интервалом 2 с. Когда напряжение поднимается до нормы, начинается моргание зеленого света, а нагрузка после выдержки подключается автоматически.

Принцип работы и инструкция

Регуляторы, расположенные на корпусе реле и предназначенные для настройки порогов отключения, управляются посредством отвертки. С помощью верхнего выставляется необходимое значение в пределах от 240 до 290 вольт. С помощью нижнего – от 100 до 210 вольт. Погрешность измерения напряжения в сети составляет 3 В.

В соответствии с инструкцией по применению УЗМ-51м перед началом работы производится тестирование. При этом происходит пятисекундная задержка и активация лампы зеленого цвета, после чего только включается внутреннее реле. При нормальном напряжении активируются два индикатора – желтый и зеленый, для быстрого запуска можно нажать кнопку тестового режима.

Включение реле после скачка напряжения происходит спустя 10 секунд после его стабилизации в установленных пределах. Предусмотрена возможность регулировки времени включения реле после скачка в сети. Она может быть настроена на 10 секунд или 6 минут, без промежуточных интервалов. Для ее настройки необходимо:

Деактивировать устройство посредством нажатия кнопки тестового режима.
Второй раз нажать и удерживать кнопку до начала частого включения и выключения лампы зеленого цвета. Это означает, что интервал включения выставлен на 10 секунд. Красная лампа обозначает выставление времени активации на 6 минут.
Отпустить кнопку и снова ее нажать для запуска устройства.

Стоит помнить, что нажатие кнопки тестового режима способствует дальнейшей работе устройства при аварии. Когда значение приближается к максимальному, начинается мерцание красной лампы. При превышении его желтая лампа деактивируется, а красная – наоборот.

Согласно схеме подключения УЗМ-51м при скачке в нижнюю сторону происходит сначала мерцание зеленой лампы, затем включается счетчик времени до выключения и мерцание красной лампы. После этого активируется красная лампа с интервалом две секунды, а оранжевая лампа деактивируется. При стабилизации вольтажа включается счетчик секунд/минут до включения, это сопровождается мерцанием зеленой лампы. Если показания сети выходят за пределы установленных границ, время отсчитывается с нуля. По истечении срока задержки устройство активируется.

Если мигают красная и зеленая лампа по очереди, это означает принудительное отключение реле посредством кнопки тестового режима. При нажатии ее второй раз и задержке нажатия на 2 секунды обеспечивается нормальная работа реле.

Активация УЗМ приводит к разрыву силового провода, нулевая фаза монтируется сквозной и не коммутируется. Возможно подключение кабеля нулевой линии с одной стороны. Это позволяет соединить нулевые фазы внизу при соединении трехфазных линий.

Схема подключения и настройка

Правильные настройки во многом влияют на эффективность работы защитной аппаратуры. Поэтому, когда выполнена установка УЗМ, перед самым первым пуском, необходимо отрегулировать верхний и нижний пороги напряжения. Для этого на передней панели имеются регулировочные рукоятки со шкалой напряжений.

Отдельно проводится тестирование специальной кнопкой, проверяется как работает прибор, после чего через 5 секунд загорается зеленый светодиод, а за ним активируется и желтый индикатор. Если все параметры находятся в пределах нормы, то через 10 секунд включится встроенное силовое реле.

Время включения УЗМ настраивается следующим образом:

УЗМ изначально должен быть выключен. Включенный прибор деактивируется тестовой кнопкой.
После этого нужно повторно нажать кнопку ТЕСТ и удерживать в течение 10 секунд до появления частых морганий зеленого светодиода. Если требуется решить задачу, как подключить задержку в 6 минут, кнопка не отпускается и удерживается далее до появления частых морганий красного светодиода.
В конце настройки кнопка отпускается и нажимается вновь для запуска прибора с обновленными параметрами.

Что такое УЗМ, и по какому принципу работает автоматика

По сути, это реле контроля напряжения, предназначенное для прерывания подачи электроэнергии в случае отклонения от параметров. Представьте себе схему, стоящую из модуля контроля, устройства управления и сигнализации, размыкающей системы. Именно так устроено устройство защиты многофункциональное, то есть УЗМ.

УЗМ 50М и УЗМ51М выполнены в стандартном закрытом корпусе шириной 2DIN, и предназначены для монтажа в распределительные шкафы на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003).

Составные части и описание реле контроля напряжения:

электронные компоненты управления с механической установкой резисторов срабатывания порогов напряжения;
LED элементы сигнализации о состоянии питающего напряжения;
токовый шунт;
варисторная защита;
проверочный модуль с кнопкой «тест»;
мощное электромагнитное реле, обеспечивающее нагрузочное подключение силовых цепей;

Конструктивно все элементы (включая силовые) выполнены на одной монтажной плате. Такая компоновка обеспечивает жесткость конструкции и эффективное теплоотведение от элементов схемы.

Подключение проводников сечением до 35мм² производится через туннельные зажимы высокой прочности с фронтальными винтами. Для исключения ошибок монтажного подключения клеммы снабжены защитными флажками (так называемая защита «от дурака»).

Световая индикация меняет цвет в зависимости от режима энергоснабжения (авария или норма). Пользователь может визуально определить, включено устройство защиты УЗМ 50 или 51М, или нет, а также оценить состояние электросети.

Принципиальная схема устройства:

Управляющая схема реализована на готовом модуле PIC12F683, остальные радиокомпоненты обеспечивают работу электронных ключей, собранных на транзисторах. На схеме хорошо видно, что пороги срабатывания нижнего и верхнего барьера по напряжению обеспечивают переменные резисторы R18 и R19 Регулировка не плавная, а ступенчатая, на 10 положений.

Силовое реле MP25-1 имеет одну пару контактов, только на фазном проводе. Благодаря такой схеме, нулевой провод после реле контроля напряжения УЗМ всегда замкнут, для обеспечения нормальной работы иных защитных автоматов. Кроме того, такая схема прохождения нулевой шины позволяет подключать УЗМ не сквозным прохождением «N» линии, а отводом с одной стороны.

Для защиты от импульсных перенапряжений, возникающих при подключении электроустановок, предназначен мощный варистор 20 мм диаметром.

Собственная схема электропитания обеспечивает работоспособность всех систем прибора, включая силовую обмотку реле MP25-1. Поскольку схема подключения и управления УЗМ 51М должна функционировать при отключенном напряжении на линии, необходимо обеспечить резервный источник питания. Для этого предусмотрен накопительный конденсатор C1, запаса емкости которого хватает на подключение всех модулей защиты и управления.

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и
простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке
(ширина 35 мм).
При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55
градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от
-40 до +55, но такие мне в продаже не встречались, если только обращаться
непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему
отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного
включения задается самостоятельно — это или 10 секунд или 6 минут. Может
использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16. Главное отличие
УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно
выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка
“жесткая”, по верхнему пределу напряжения — 265 В, а по нижнему — 170
В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на
отдельный электроприемник. Например, чтобы
не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через
УЗМ-16, на котором устанавливают задержку на включение 6 минут,
а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по
напряжению 250 Вольт, а нижнее значение — 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я
уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с
контактором, как это обычно делают с другими реле напряжения. Устройство
производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель
Меандра присутствует на самом популярном форуме Mastercity, всегда
проконсультирует по продукции, а также внимательно относится к комментариям
пользователей форума, замечания которых в свое время и помогли улучшить
УЗМ-51М

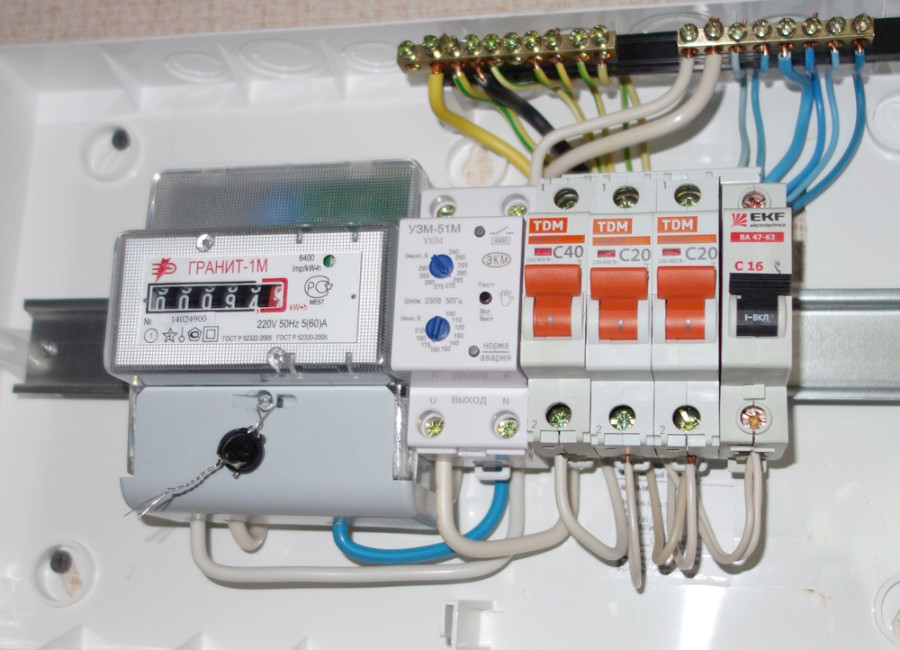

Пример установки УЗМ-51М в трехфазном щите для загородного дома,
где УЗМ установлены в каждую фазу.

Пожалуй
один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие
индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с
контактором, позволяет купить и поставить вольтметр отдельно.

Как работает и как настроить реле

После подачи напряжения на УЗМ-50Ц происходит небольшая задержка времени, она настраивается пользователем от 2 секунд и выше. После включения контактов устройства питание подаётся на нагрузку, а на дисплее высвечивается его величина.

Вы можете настраивать верхний и нижний порог допустимого напряжения, при достижении которого произойдет отключение нагрузки. Настройка позволяет адаптировать прибор под особенности вашей электросети.

Из-за того что из органов управления всего две кнопки, многие пользователи испытывают сложности в освоении управления и настройки устройства. Этот процесс подробно описан в инструкции к прибору.

Рассмотрим основные принципы работы с меню устройства. Если коротко нажать на правую кнопку (вкл/выкл или «+»), то реле отключится и нагрузка обесточится, включать обратно таким же образом.

Если коротко нажать на левую кнопку («выбор» или «–»), то начнется переключение режимов. Рассмотрим их по порядку нажатий на «–», а в скобках указано обозначение режима на дисплее:

(А) Амперметр – сила тока в цепи сейчас.
(Р) Ваттметр – потребляемая мощность.
(Uhi) Верхний порог отключения – просто показывает установленный предел, а если в этом режиме зажать кнопку «–» на 5 секунд, то вы перейдете в режим настройки уставки верхнего порога отключения. После этого кнопками «+» и «–» изменяете значение. По умолчанию выставлен 270 Вольт.
(Ulo) Нижний порог отключения — если зажать кнопку «–» на 5 секунд, то вы перейдете в режим настройки нижнего порога отключения. После этого кнопками «+» и «–» опускаете или поднимаете значение. По умолчанию выставлен 170 Вольт.
(Ton) Задержка повторного включения – настраивается также, долгим нажатием на «–», по умолчанию – 5 секунд.
(U^) – показывает до какого уровня максимум повышалось напряжение в сети, для сброса держите «–» 5 секунд.
(U\/) – минимальное напряжение в сети, сброс аналогично предыдущему.
(оFF) – количество отключений, сброс аналогично.

Внимание! Для сохранения настроек порогов отключения и таймера ничего не делайте, через 5 секунд это произойдет автоматически. На видео ниже вы можете увидеть основные особенности УЗМ-50Ц:

На видео ниже вы можете увидеть основные особенности УЗМ-50Ц:

Тем не менее, при всем объеме функций, УЗМ-50Ц не является заменой других защитных аппаратов, об этом сказано и на сайте производителя. Поэтому для большей надежности его следует применять в паре с полноценными УЗИП и другими приборами. В первую очередь это связано с тем, что варистор на входе УЗМ стоит не слишком мощный – он способен поглотить лишь до 200 Дж энергии. Поэтому нельзя его рассматривать как полноценный УЗИП, да и схема подключения УЗИП для этих целей задействует «землю». Это устройство можно заменить связкой из реле напряжения, например РН-113 и УЗИП.

На этом мы и заканчиваем рассмотретние характеристик и функций УЗМ-50Ц. Надеемся, теперь вам стало понятно, зачем нужен данный аппарат и как установить его в щитке.

Материалы по теме:

Зачем нужен кросс-модуль в щитке
Обзор ограничителя импульсных напряжений ОИН-1
Что такое помехи в электросети

Однофазная сеть

К однофазной сети УЗМ подключается посредством проводных контактов. При таком соединении может использоваться тиристор на 200 В, фильтры ставятся за обкладкой, последним монтируется выпрямитель.

Для стабильности напряжения используются контакторы импульсного либо оперативного типа. Проблема с магнитными колебаниями устраняется посредством применения проходных фильтров. В щитках ВО фильтры применяются с сеточной обмоткой, преобразователь устанавливается с тремя контактами. При этом максимальное сопротивление должно быть менее 30 Ом, среднее выходное напряжение — 230 В.

Схема подключения прибора УЗМ-51 к однофазной цепи в частном доме или квартире

Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров

превышение допустимого напряжения более, чем на 10 %;
снижение напряжения в сети (просад) более, чем на 10 %;
кратковременное скачкообразное повышение или снижение напряжения;
изменение частоты переменного тока;
искрение, дуга на контактах при включении мощного потребителя;
обрыв нуля, как следствие — перекос фазы;
короткое замыкание на линии или внутри электроприбора.

Часть этих проблем возникает по вине пользователя (содержание оборудования и линий в ненадлежащем состоянии), часть — по вине энергоснабжающей компании. Об этом расскажем подробнее.

Качество энергоснабжения зависит от целого ряда причин:

изношенность и соответствие проектной нагрузке линий электропередач;
техническое состояние (и собственно наличие) трансформаторных подстанций на каждой абонентской линии;
работоспособность автоматики для поддержания параметров электросети в норме;
распределение нагрузки между фазами;
законность подключения новых абонентов (бывают случаи превышения нормативов ТУ).

Приведем пример

Условие: трехфазный ввод в многоэтажный дом, общий нуль, фазы «A», «B» и «C» равномерно распределены между подъездами 1, 2 и 3. По какой угодно причине (коррозия, механическое повреждение и прочее) происходит обрыв нуля. В это время 1 подъезд нагружен максимально (бойлеры, электродуховки), 2 подъезд — средняя нагрузка (холодильники, освещение), 3 подъезд — минимальная (пара телевизоров и несколько компьютеров).

Что произойдет с каждой фазой?

Фаза «A» — 1 подъезд. Напряжение упадет до минимального значения, близко к нулю.
Фаза «B» — 2 подъезд. С большой долей вероятности, напряжение останется в пределах 220 В, хотя возможно плавающее изменение потенциала.
Фаза «C» — 3 подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть порядка 380 В.

Поскольку рабочий ток для каждого подключенного абонента (группы абонентов) не превысил установленного значения, автомат защиты по току не сработает. Электроприборы на линии «C» (3 подъезд) выйдут из строя, в самом тяжелом случае — банально сгорят. Часто такая ситуация приводит к пожару.

Как правило, мы не задумываемся, что схема подключения электроэнергии к нашему счетчику вовсе не однофазная. Это касается не только дачных поселков и небольших деревень. Любая абонентская сеть в городах, будь то Москва или районный центр на Дальнем Востоке, создается по единому принципу.

Можно установить индивидуальную трансформаторную подстанцию или мощный стабилизатор. Но стоимость такого оборудования может превысить потери при аварийной ситуации на линии 220 В. Какой выход? Установить устройство защиты УЗМ.

По надежности срабатывания и степени защиты — устройства аналогичные. Однако устройство защиты многофункциональное: например, УЗМ 51М, замыкает цепь самостоятельно, после восстановления параметров электропитания. А вот УЗИс надо включать вручную.
