Нутромеры индикаторные

Выбор антикоррозийных грунтовок

В зависимости от состава антикоррозийная грунтовка делится на определенные виды.

Эпоксидный грунт, в основе которого находится эпоксидная смола с различными, в зависимости от предназначения, химическими добавками. Используется для нанесения на чистую металлическую или зашпаклеванную поверхность кузова авто.
Полиуретановый грунт, по своим свойствам аналогичен эпоксидному, однако для его применения необходима качественно подготовленная чистая металлическая поверхность.
Полиуретановый наполнительный – в составе используется резиновая крошка, повышающая эластичность грунта после его высыхания. Адгезионные свойства гораздо выше, чем у эпоксидной грунтовки, однако редко применяется из-за высокой стоимости.
Алкидный – содержит фосфат цинка, благодаря которому улучшаются антикоррозионные качества грунта. Главными достоинствами являются большая скорость высыхания и морозоустойчивость.

Производители и лучшие модели

При выборе измерительного прибора лучше ориентироваться на продукцию от лидеров рынка, которую отличает наивысшее качество. Существует несколько десятков фирм, сделавших себе имя на производстве инструментов для высокоточных измерений. Назовём некоторые из них.

Японский бренд Mitutoyo – один из наиболее узнаваемых производителей микрометров, штангенциркулей и нутромеров. У них достаточно развит сегмент цифровых инструментов, но есть и хороший выбор механических. Например, индикаторные модели нутромеров с распространёнными диапазонами измерений – их можно отличить по маркировкам типа НИ 50-100, НИ 18-50.

Эти инструменты отличаются высокой точностью, особенно те, которые имеют цену деления 0.001 мм.

Высококачественные нутромеры выпускаются такими фирмами, как Mahr, Norgau. Проверенную дилерскую продукцию от этих и других зарубежных брендов в России можно купить, например, под торговой маркой «Калиброн».

Вы можете рассмотреть и другие бренды, в том числе – отечественные и те, производство которых расположено на территории СНГ. Обычно их продукцию можно приобрести дешевле. Среди них можно выделить: Челябинский инструментальный завод (ЧИЗ), МетроСтандарт, Микротех (производство находится на Украине).

Конечно, при выборе инструмента важным фактором является не только производитель, но и конкретные нужды, для которых он будет использоваться, а также цена

Обращайте внимание на технические характеристики, которые поставщик указывает на сайте магазина, и избегайте покупать не лицензированную продукцию

Технические характеристики

Пределы допускаемой погрешности нутромеров при температуре окружающего воздуха (20±5) °С и относительной влажности до 80 % при 25 °С соответствуют значениям, указанным в таблице 1.

Таблица 1

Измеряемые размеры, мм	Пределы допускаемой погрешности, мкм
От 50 до 125 включительно	±4
Свыше 125 до 200 включительно	±6
Свыше 200 до 325 включительно	±8
Свыше 325 до 500 включительно	±10
Свыше 500 до 800 включительно	±15
Свыше 800 до 1250 включительно	±20
Свыше 1250 до1600 включительно	±25
Свыше 1600 до 2000 включительно	±30
Свыше 2000 до 2500 включительно	±40
Свыше 2500 до 3150 включительно	±50
Свыше 3150 до 4000 включительно	±60
Свыше 4000 до 5000 включительно	±75
Свыше 5000 до 6000 включительно	±90

Пределы допускаемой погрешности микрометрических головок и микрометрических головок с индикатором соответствуют значениям, указанным в таблице 2.

Радиусы сферы микрометрической головки и измерительного наконечника находится в пределах значений, указанных в таблице 2.

	Пределы допускаемой погрешности	Радиусы сферы измерительных поверхностей, мм
Диапазон измерений	микрометрических головок и
нутромеров, мм	микрометрических головок с
	индикатором, мкм
50-75.		От 12 до 20
50-175;
50-600; 75-175;	±3	От 16 до 25
75-600.
150-1250;
150-1400;	±4
150-2500.		От 50 до 60
150-3000;
350-4000;	±10
350-6000.

Допускаемые отклонения длины установочных мер соответствуют значениям, указанным в таблице 3.

Таблица 3

Нижний предел измерений нутромеров, мм	Допустимые отклонения длины от номинальных размеров, мкм
50	±1,5
75	±1,5
150	±3,0
350	±6,0

Параметр шероховатости поверхностей контакта и измерительных поверхностей микрометрической головки, измерительного наконечника, удлинителей и установочных мер Ra

Расстояние от стебля до измерительной кромки барабана у продольного штриха стебля не более 0,45 мм.

Изменение длины нутромера при ее определении сначала при расположении опор на расстоянии 1/5 поверяемой длины от измерительных поверхностей, а затем при расположении опор на расстоянии 220 мм от измерительных поверхностей для нутромеров с микрометрической головкой и 320 мм для нутромеров с микрометрической головкой, оснащенной индикатором не более значений, указанных в таблице 4.

При вращении нутромера на двух опорах, расположенных на расстоянии 1/5 поверяемой длины от измерительных поверхностей, точка касания измерительной поверхности с плоскостью, перпендикулярной оси нутромера, не выходит за пределы окружностей диаметрами d, указанными в таблице 4.

Таблица 4

Измеряемые размеры, мм	d, мм	Допускаемое изменение длины нутромера, мкм
1	2	3
До 1250	1	–
Свыше 1250 до 1600 включительно	2	5

1	2	3
Свыше 2000 до 2500 включительно	3	10
Свыше 2500 до 3150 включительно	3	15
Свыше 3150 до 4000 включительно	4	25
Свыше 3150 до 4000 включительно	4	40
Свыше 4000 до 5000 включительно	6	50
Свыше 5000 до 6000 включительно	8	70

Габаритные размеры микрометрической головки и ее масса приведены в таблице 5.

Таблица 5

Модификация	Масса, кг, не более	Габаритные размеры, мм, не более
НМ 50-75	0,1	50х16х20
НМ 50-175	0,1	50х16х20
НМ 50-600	0,1	50х16х20
НМ 75-175	0,2	75х16х20
НМ 75-600	0,2	75х16х20
НМ 150-1250	0,25	150х20х22
НМ 150-1400	0,25	150х20х22
НМ 150-2500	0,25	150х20х22
НМ 150-3000	0,25	150х20х22
НМ 350-4000	0,6	350х20х22
НМ 350-6000	0,6	350х20х22

Цена деления: 0,01 мм.

Рабочие условия эксплуатации:

Рабочий диапазон температур окружающей среды от 10 до 30 °С. Относительная влажность воздуха не более 80 % при температуре 25 °С; Средний срок службы – не менее 4 лет.

Технология измерения

Прежде всего, необходимо отметить, что разработано два метода измерения:

Абсолютный способ состоит в определении значения расстояния между заданными точками путем помещения прибора внутрь.
При относительной технологии для получения результата используется образец.

Следует отметить, что названные технологии подходят для различных типов измерительных приборов. Первая служит для микрометрического нутромера, а вторая – для индикаторного.

Измерения прибором первого типа включают приведенные далее операции:

На инструменте выставляют приблизительный размер измеряемого отверстия.
Головку располагают внутри перпендикулярно продольной оси прибора.
C обеих сторон обеспечивают прижатие поверхностей измерения к стенкам путем вращения трещотки и барабана.
Закручивают стопорный винт и извлекают инструмент.
Для получения результата к значению шкалы прибавляют длину манометрической головки, а также удлинителя в случае его применения.

При работах с отверстиями цилиндрической формы инструмент покачивают поочередно в продольном и поперечном направлениях с целью определения максимального и минимального значения соответственно.

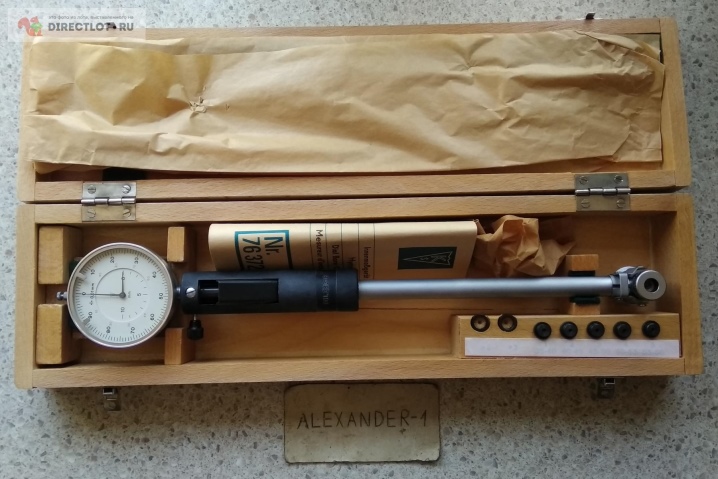

Измерение индикаторным прибором также включает несколько этапов:

Прежде всего, индикаторный нутромер располагают внутри отверстия стержнем перпендикулярно продольной оси измеряемой детали, корректируя его легкими покачиваниями.
Отклонение стрелки вправо свидетельствует о меньшем диаметре отверстия в сравнении с образцом, влево – о большем.
Далее снимают показания, применяя обе шкалы индикатора.
Наконец, к полученному значению прибавляют диаметр образца.

Для измерения больших отверстий индикаторные нутромеры комплектуют дополнительными стержнями-удлинителями.

Нутромеры предназначены для измерений внутренних линейных размеров относительным методом.

Механизм нутромера представляет собой сочетание клиновой или рычажной (в нутромерах с ценой деления 0,002 и шагом дискретности 0,001) передачи с отсчетным устройством. Для совмещения линии измерения с диаметральной плоскостью нутромер снабжен центрирующим мостиком.

Настройка нутромера на требуемый размер может производиться как по аттестованным кольцам, так и по блокам концевых мер длины с боковинами. Измерительные наконечники армированы твердым сплавом. Цены на нутромеры размещены на странице прайс—лист.

При необходимости особо точных измерений размера отверстия, паза или внутренней поверхности применяется нутромер, наиболее распространены из которых нутромерымикрометрического и индикаторного типа. Для индикаторного нутромера предназначены отверстия от шести миллиметров, которые он измеряет с точностью не от 0,15 до 0,025 мм, а шкала имеет минимальные деления в одну сотую миллиметра.

Конструктивно нутромеры представляют собой измерительное устройство с индикатором (индикаторной головкой) имеющим часовой тип. Одна шкала показывает величину в пределах миллиметра, а вторая – сколько миллиметров, в зависимости от установленного в устройстве стержня диапазон измеряемых размеров может варьироваться от десяти миллиметров и больше. Перед проведением измерения именно операция подбора стержня и является предшествующей, затем его вкручивают в измерительный прибор. После введения инструмента в измеряемое отверстие и нахождения вертикального положения, можно проверять размер. При отклонении стрелки в правую сторону размер имеет величину меньше нужной, а при уходе стрелки в левую сторону – больше нужной. Количество делений показывает величину отклонения.

Характеристики нутромеров:

Диапазон измерения мм.	Цена деления, мм. (шаг дискретности, мм)	Класс точности	Диапазон измерений по отсчетному устройству мм.	Предел погрешности измерения мкм.	Масса кг.	Нутромер в футляре
Участок 0-0,1мм. шкалы	На любом участке шкалы
0,1 mm	1 mm	Масса кг.	Габарит мм.
10 – 18	0,002 (0,001)	–	± 0,1	+ 3,5	–	–	0,20	0,6	284х106х44
0,01	1	0,8	–	5	–
2	0,8	–	8	–
18 – 50	0,002 (0,001)	–	± 0,1	+ 3,5	–	–	0,25	0,75	350х106х47
0,01	1	1,5	–	5	10
2	1,5	–	8	12
50 – 100	0,002 (0,001)	–	± 0,1	+ 4	–	–	0,48	1,1	440х110х54
0,01	1	4,0	–	–	10
2	4,0	–	–	12
100- 160	0,002 (0,001)	–	± 0,1	+ 4	–	–	0,82	2,1	530х156х65
0,01	1	4,0	–	–	10
2	4,0	–	–	12
160–260	0,002 (0,001)	–	± 0,1	+ 4	–	–	0,88	2,2	530х156х65
0,01	1	4,0	–	–	10
2	4,0	–	–	12

Пример обозначения нутромера сценой деления 0,002мм и диапазоном измерения 18-50 мм:Нутромер 18- 50 (0,002) ГОСТ 9244Пример обозначения нутромера сшагом дискретности 0,001мм и диапазоном измерения 18-50 мм:Нутромер 18- 50 (0,001) ГОСТ 9244Пример обозначения нутромераиндикаторного с ценой деления 0,01мм, диапазоном измерения 18-50мм, классаточности 1:Нутромер НИ 18-50 (0,01)ГОСТ 868

 Предназначены для внутренних измерений.
 Измерительные поверхности армированы твердым сплавом
 Сменные измерительные вставки для широкого диапазона измерения.
 Оборудованы индикатором часового типа.
 Нутромеры с различными диапазонами измерения имеют различные по длине вставки.

Механизм нутромера представляет собой сочетание клиновой (рычажной) передачи с отсчетным устройством. Для совмещения линии измерения с диаметральной плоскостью нутромер снабжен центрирующим мостиком.

Настройка нутромера на требуемый размер может производиться как по аттестованным кольцам, так и по блокам концевых мер длины с боковинами.

Измерительные наконечники армированы твердым сплавом.

Программное обеспечение

Нутромеры моделей 3127, 3128 имеют в своем составе встроенное программное обеспечение MIC-SOF (далее ПО). ПО предназначено, для вывода и передачи результатов измерений.

Программное обеспечение записано в машинных кодах в энергонезависимом постоянном запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и вскрытия корпуса.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 – Идентификационные данные программного обеспечения:

Идентификационные данные (признаки)	Значение
Идентификационное наименование	MIC-SOF
Номер версии (идентификационный номер ПО)	2.0
Цифровой идентификатор ПО	–

Порядок работы.

7.1. Ввести нутромер в проверяемое отверстие и слегка покачивая, определить максимальное показание индикатора. При измерении отверстий малых диаметров, большой глубины и невозможности покачивания нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

7.2. В процессе работы необходимо периодически проверять нулевую установку нутромера.

7.3. Во избежание деформации отверстия в трубе в месте установки индикатора следует пользоваться зажимом только при вставленном в нутромер индикаторе.

Поверка

осуществляется по документу МП 203-49-2018 «Нутромеры индикаторные торговой марки «SHAN». Методика поверки», утвержденному ФГУП «ВНИИМС» 23 ноября 2020 г.

Основные средства поверки:

– рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 (кольца измерительные);

– головка микрометрическая типа МГ, класса точности 1 по ГОСТ 6507-90 (рег. № 7422-79) с приспособлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится непосредственно на нутромер и (или) свидетельство о поверке, и (или) оформляется записью в паспорте на нутромер, заверяемой подписью поверителя и знаком поверки.

Описание

Нутромеры выпускаются под торговой маркой «ИТО-Туламаш».

– Товарный знак «ИТО-Туламаш» наносится на паспорт нутромеров типограф-VV ским методом и на микрометрическую головку нутромера краской или методом лазерной маркировки.

Нутромер состоит из микрометрической головки, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля с нониусом, барабана.

Считывание результата измерений производится по шкалам стебля и барабана. Нутромеры комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона геометрических размеров производится путем подбора соответствующих удлинителей.

Нутромеры микрометрические типа НМ с диапазонами измерений 75-150; 75-600; 150-1250; 600-2500 мм изготавливаются по ГОСТ 10-88, остальные нутромеры изготавливаются по ТУ 393450-00-000-2012.

Таблица 1. Пределы допускаемой абсолютной погрешности микромет	эических головок
Диапазон измерений нутромеров, мм	Пределы допускаемой абсолютной погрешности микрометрических головок, мкм	Диапазон измерений нутромеров, мм	Пределы допускаемой абсолютной погрешности микрометрических головок, мкм
от 50 до 75 вкл. от 50 до 175 вкл. от 50 до 600 вкл. от 75 до 175 вкл. от 75 до 600 вкл.	± 3	от 1000 до 2500 вкл. от 1000 до 3000 вкл. от 250 до 4000 вкл. от 1000 до 4000 вкл. от 250 от 5000 вкл. от 1000 до 5000 вкл. от 250 до 6000 вкл.	± 10
от 100 до 1200 вкл. от 150 до 1250 вкл. от 150 до 1400 вкл. от 150 до 2500 вкл. от 600 до 2500 вкл. от 150 до 3000 вкл.	± 4

Таблица 2. Пределы допускаемой абсолютной погрешности нутромеров при температуре окружающего воздуха (20±5) °С и относительной влажности до 80% при температуре 25

°С

Измеряемые размеры, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности, мкм
от 50 до 125 вкл.	0,01	± 4
св. 125 до 200 вкл.	0,01	± 6
св 200 до 325 вкл.	0,01	± 8
св. 325 до 500 вкл.	0,01	± 10
св.500 до 800 вкл.	0,01	± 15
св. 800 до 1250 вкл.	0,01	± 20
св. 1250 до 1600 вкл.	0,01	± 25
св. 1600 до 2000 вкл.	0,01	± 30
св. 2000 до 2500 вкл.	0,01	± 40
св. 2500 до 3150 вкл.	0,01	± 50
св. 3150 до 4000 вкл.	0,01	± 60
св. 4000 до 5000 вкл.	0,01	± 75
св. 5000 до 6000 вкл.	0,01	± 90

Таблица 3. Номинальный размер и допускаемое отклонение длины установочных мер

Нижний предел измерений нутромеров, мм	Номинальный размер установочной меры, мм	Допускаемые отклонения длины от номинальных размеров, мкм
50	50	± 1,5
75	75	± 1,5
100	100	± 1,5
150	150	± 3,0

Таблица 4. Диаметры измерительных поверхностей наконечников и допускаемое изменение длины нутромера___

Измеряемые размеры, мм	d*, мм	Допускаемое изменение длины нутромера, мкм
до 1250 вкл.	1	–
от 1250 до 1600 вкл.	2	5
от 1600 до 2000 вкл.	3	10
от 2000 до 2500 вкл.	3	15
от 2500 до 3150 вкл.	4	25
от 3150 до 4000 вкл.	4	40
от 4000 до 5000 вкл.	6	50
от 5000 до 6000 вкл.	8	70

Примечание:

* – диаметры измерительных поверхностей наконечников равны значениям биений.

Шероховатость измерительных поверхностей микрометрической головки, измерительного наконечника и установочной меры, мкм Диапазон рабочих температур, °С Относительная влажность воздуха, не более

Описание и назначение

Упоминания о первых нутромерах или приспособлениях, очень похожих на них, появились более 300 лет назад. Старинные модели были больше похожи на циркуль. Нынешние же нутромеры выглядят как трубчатый стержень, оснащенный сферическим наконечником. Именно благодаря наконечнику инструмент может проникнуть в места, недоступные для линейки или рулетки. При этом точность замеров не страдает. Принцип работы штихмаса заключается в подвижности стержня. Погружаясь в измеряемое отверстие, он передает данные на отсчетный прибор.

Передаточные механизмы нутромера бывают разными в зависимости от типа инструмента. Но подробнее о его разновидностях мы поговорим чуть позже. Стандартный микрометрический нутромер состоит из следующих основных деталей:

микрометрический винт;
соединительный колпачок;
барабан;
предохранительный колпачок;
стержень со сферическим наконечником;
стопор;
комплект удлинителей.

Здесь речь идет о простом штихмасе. Строение прочих разновидностей прибора может отличаться. Все они изготавливаются согласно стандартам ГОСТов. Для микрометрических нутромеров – это ГОСТ 10-88, для индикаторных с диапазоном измерения от 6 мм до одного метра – ГОСТ 868-82, для индикаторных с диапазоном от 5 см до 40 м – ГОСТ 9244-75. Проверка готовых инструментов выполняется согласно ГОСТ 17215.

Как и любой другой прибор, штихмас имеет свои преимущества и недостатки. К плюсам можно отнести его проникающую способность и возможность производить точные замеры, о которых мы уже упомянули выше. Минусов же не так много – это:

смена насадок, если измеряемый паз может изменять свои размеры;
необходимость в тщательном уходе за инструментом.

О том, как поддерживать его надлежащий вид, мы расскажем в завершении статьи.

Технические характеристики

Таблица 1. Основные технические характеристики нутромеров

Серия нутромера	Диапазон измерений, мм	Предел допускаемой абсолютной погрешности*, мкм	Наибольшая глубина измеряемого отверстия, мм	Число сменных измерительных вставок, шт	Повторяемость***, мкм, не более
526	от 0,95 до 1,55 вкл.	4	11,5	5	2,0
от 1,5 до 4,0 вкл.	17,5 – 22,5 х	9
от 3,7 до 7,3 вкл.	32	7
от 7 до 10 вкл.	40 – 562	6
от 10 до 18 вкл.	6	62	8
511 для малых отверстий	от 6 до 10 вкл.	5	50	9	2,0
от 10,0 до 18,5 вкл.	100	9	2,0
511 стандартного исполнения	от 18 до 35 вкл.	2	600	9	0,5
от 35 до 60 вкл.	1150	6
от 50 до 150 вкл.	1150	11
от 100 до 160 вкл.	1150	13
от 160 до 250 вкл.	1250	6
от 250 до 400 вкл.	1250	5
511 для глухих отверстий	от 15 до 35 вкл.	5	150	11	2,0
от 35 до 60 вкл.	6
от 50 до 100 вкл.	11
от 50 до 150 вкл.	11
511 компактного исполнения	от 18 до 35 вкл.	2	50	9	0,5
от 35 до 60 вкл.	6
от 50 до 150 вкл.	11
от 100 до 160 вкл.	13
511 с неотъемным цифровым отсчетным устройством	от 45 до 100 вкл.	3**	2150	12	1,0
от 100 до 160 вкл.	13

Серия нутромера	Диапазон измерений, мм	Предел допускаемой абсолютной погрешности*, мкм	Наибольшая глубина измеряемого отверстия, мм	Число сменных измерительных вставок, шт	Повторяемость***, мкм, не более
511 с дополнительной микромет-рическои головкой	от 60 до 100 вкл.	2	1150	2	0,5
от 100 до 160 вкл.	3
от 150 до 250 вкл.	4
от 250 до 400 вкл.	1250	3
от 400 до 600 вкл.	2
от 600 до 800 вкл.	2

Примечания:

– За предел допускаемой абсолютной погрешности принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом поверяемом участке диапазона измерений.

* – без учета наибольшей разности погрешностей на всем диапазоне измерений измерительной головки (кроме нутромеров серии 511 с неотъемным цифровым отсчетным устройством) и пределов допускаемой абсолютной погрешности микрометрической головки.

** – предел допускаемой абсолютной погрешности без учета шага дискретности;

*** – без учета повторяемости измерительной головки (кроме нутромеров серии 511 с неотъемным цифровым отсчетным устройством).

1 – при измерении диаметров до 2,25 мм – глубина измеряемого отверстия 17,5 мм; свыше 2,25 мм – 22,5 мм;

2 – при измерении диаметров до 8 мм – глубина измеряемого отверстия 40 мм; свыше

8 мм – 56 мм.

Таблица 2. Диапазон измерений нутромеров серии 511 с дополнительной микрометрической головкой, верхний предел измерений микрометрической головки и пределы допускаемой абсолютной погрешности микрометрической головки

Диапазон измерений нутромеров серии 511 с дополнительной микрометрической головкой, мм	Верхний предел измерений микрометрической головки, мм	Пределы допускаемой абсолютной погрешности микрометрической головки, мкм
от 60 до 100 вкл.	10	± 2
от 100 до 160 вкл.	13	± 2
от 150 до 250 вкл.	13	± 2
от 250 до 400 вкл.	25	± 2
от 400 до 600 вкл.	50	± 4
от 600 до 800 вкл.	50	± 4

Таблица 3. Основные технические характеристики измерительных головок

Измерительная головка серии 2: -диапазон измерений, мм	от 0 до 10 вкл.
-цена деления, мм	0,01
– наибольшая разность погрешностей на всем диапазоне измерений при прямом ходе, мкм	12
-повторяемость, мкм, не более	3
Измерительная головка серии 2 -диапазон измерений, мм	от 0 до 1 вкл.
-цена деления, мм	0,001

– наибольшая разность погрешностей на всем диапазоне измерений при прямом, мкм	3
-повторяемость, мкм, не более	1
Измерительная головка серии 543: -диапазон измерений, мм	от 0 до 12,7 вкл.
-шаг дискретности, мм	0,001
– наибольшая разность погрешностей на всем диапазоне измерений при прямом, мкм	3
-повторяемость, мкм, не более	–

Диапазон рабочих температур, °С Относительная влажность воздуха, %

от 0 до + 40; не более 80.

Устройство и технические характеристики

Нутромер состоит из микрометрической головки 1, комплекта удлинителей 2 и измерительного наконечника 3. У приборов с верхним пределом измерения свыше 2500 мм микрометрическая головка оснащается индикатором часового типа с ценой деления 0,01 мм. В комплект нутромера входит также установочная мера 4.

Основные технические характеристики

Микрометрические нутромеры изготавливаются в соответствии с ГОСТ 10-88. Поверка производится по ГОСТ 17215. Средний срок службы инструмента составляет не менее 8 лет.

Обозначение устройства	Диапазон измерений, мм	Цена деления, мм	Предел допускаемой погрешности, мкм
НМ 50-75	50 – 75	0,01	от ± 4 до ± 90
НМ 50-175	50 – 175	0,01
НМ 50-600	50 – 600	0,01
НМ 75-175	75 – 175	0,01
НМ 75-600	75 – 600	0,01
НМ 150-1250	150 – 1250	0,01
НМ 150-1400	150 – 1400	0,01
НМ 150-2500	150 – 2500	0,01
НМ 150-3000	150 – 3000	0,01
НМ 350-4000	350 – 4000	0,01
НМ 350-6000	350 – 6000	0,01

Как правильно пользоваться?

Техника работы нутромером зависит от его типа и диапазона измерения. Если у вас обычный индикаторный прибор, вам нужно опустить его в отверстие и двигать вверх-вниз до тех пор, пока измерительный стержень не окажется на том уровне, где вы хотите измерить поперечный размер отверстия.

При этом соблюдайте несколько требований. Прибор нужно настроить, установив его на ноль перед замером. Для этого может быть использовано калибровочное кольцо, как, например, в случае с цифровым нутромером, либо установочная концевая мера.

Также настройка инструмента с установкой шкалы на ноль может быть выполнена с помощью микрометра, если он у вас есть. Например, для проверки цилиндров (определения их внутреннего диаметра) вы можете сначала с помощью микрометра определить ширину гильзы с припуском 1 мм, выставить ноль на индикаторе нутромера и уже затем произвести точный замер.

Обратите внимание, что нутромер не требует давления и самостоятельно центрируется. Чтобы инструмент не застревал внутри детали, опускайте его в отверстие, плавно покачивая

Во время замера его нужно только поддерживать в нужном положении – обязательно за теплонепроницаемую ручку.

При использовании рычажного нутромера он аналогичным образом настраивается, шкала устанавливается на ноль.

Передвинув их на достаточное расстояние внутри отверстия, вы можете плавно развести их, пока они не начнут упираться в стенки. Расстояние между измерительными концами прибора будет показано на циферблате.

Для получения безукоризненно точных результатов измерения перед работой стоит выполнить поверку (калибровку) прибора. Она должна проводиться при температуре от 15 до 25С при нормальной влажности 38-78%. Инструмент должен быть подвергнут очистке моющим средством или бензином.

Методика поверки состоит из внешнего осмотра, чтобы исключить дефекты измерительных частей. Далее следует ряд контрольных измерений с помощью набора калибровочных колец разных номинальных размеров.

Наконец, мы рекомендуем пользоваться инструкцией к вашему прибору и в идеале производить не одно измерение, а несколько (а затем складывать результаты и брать среднее арифметическое от их суммы), чтобы избежать случайной ошибки и минимизировать погрешность.

Особенности индикаторных нутромеров смотрите в следующем видео.

Описание

Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.

Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля с нониусом, барабана. Считывание результата измерений производится по шкалам стебля и барабана.

Нутромеры комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки (в зависимости от модификации). Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.

Нутромеры изготавливаются шести модификаций: НМ75, НМ175, НМ600, НМ1250, НМ2500, НМ4000, которые отличаются между собой диапазоном измерений.

– Товарный знак «SHAN» наносится на паспорт нутромеров типографским 5НПЫ методом, на микрометрическую головку и на футляр нутромеров краской или методом лазерной маркировки.

отсутствует.

Таблица 1 – Диапазоны измерений нутромеров и микрометрической головки, цена деления, номинальные размеры удлинителей и их количество___

Модифика ция	Диапазон измерений нутромеров, мм	Диапазон измерений микрометрической головки, мм	Цена деления, мм	Номинальные размеры удлинителей, мм	Количество, шт
НМ75	От 50 до 75	От 50 до 63	0,01	13	1
НМ175	От 50 до 175	От 50 до 63	0,01	13	1
25	2
50	1
НМ600	От 50 до 600	От 50 до 63	0,01	13	1
25	1
50	1
100	1
150	1
200	1
НМ1250	От 150 до 1250	От 150 до 175	0,01	25	1
50	1
100	2
200	2
400	1
НМ2500	От 150 до 2500	От 150 до 175	0,01	25	1
50	2
100	2
200	2
400	4
НМ4000	От 1000 до 4000	От 1000 до 1050	0,01	50	1
100	2
200	1
500	1
1000	2

Таблица 2 – Пределы допускаемой абсолютной погрешности измерений микрометрической головки и нутромеров при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности до 80% при температуре плюс 25°С_

Модификация	Пределы допускаемой абсолютной погрешности измерений микрометрической головки, мкм	Пределы допускаемой абсолютной погрешности измерений нутромеров, мкм
НМ75	±3	±(3+N+L/50)*
НМ175	±3	±(3+N+L/50)*
НМ600	±3	±(3+N+L/50)*
НМ1250	±4	±(3+N+L/50)*
НМ2500	±4	±(3+N+L/50)*
НМ4000	±10	±(3+N+L/50)*
Примечание: * – N – количество удлинителей, входящих в измеряемый размер, шт; L – измеряемый размер в мм

Таблица 3 – Номинальный размер и допускаемое отклонение длины установочных мер

Нижний предел диапазона измерений нутромеров, мм	Номинальный размер установочной меры, мм	Допускаемые отклонения длины от номинальных размеров, мкм
50	50	±4
150	150	±6

Таблица 4 – Габаритные размеры и масса нутромеров

Модификация	Габаритные размеры, мм, не более	Масса, кг, не более
длина	ширина	высота
НМ75	75	25	25	0,15
НМ175	175	25	25	0,20
НМ600	600	25	25	0,70
НМ1250	1250	40	40	1,80
НМ2500	2500	40	40	3,30
НМ4000	4000	40	40	6,30

Таблица 5 – Параметр шероховатости измерительных поверхностей, радиус сферы измерительных наконечников, условия эксплуатации__

Наименование характеристики	Значение
Параметр шероховатости Ra измерительных поверхностей микрометрической головки, измерительного наконечника, удлинителей и установочных мер по ГОСТ 2789-73, мкм, не более	0,10
Радиус сферы измерительных поверхностей микрометрической головки, измерительного наконечника и удлинителей, мм	От 3 до 10
Допускаемая разность размеров микрометрической головки при зажатом и освобожденном стопорном винте, мм	±0,002
Условия эксплуатации: -нормальная область значений температур, °С -рабочая область значений температур, °С -относительная влажность при температуре плюс 25°С, %, не более	От +15 до +25 От +10 до +40 80
Средний срок службы, лет, не более	3

наносится на наружную поверхность футляра нутромера методом наклейки и на титульный лист паспорта типографским методом.

Описание

Принцип действия нутромеров моделей 3127, 3128, 3227, 3228 основан на преобразовании взаимного перемещения измерительных щупов нутромеров в значение внутреннего диаметра изделий. В нутромерах модели 2124 установлен рычажный механизм (пусковой механизм) подачи измерительных щупов.

Нутромеры выпускаются следующих моделей:

– модели 3227, 3228 – механические с отсчетом по шкале стебля барабана;

– модели 2124, 3127, 3128 – электронно-механические с цифровым отсчетным устройством.

Нутромеры модели 2124 состоят из блока выполненного в форме пистолета, измерительной головки, и механизма для крепления индикаторного устройства.

Нутромеры моделей 3127 и 3128 состоят из встроенного цифрового отсчетного устройства, основного блока, микрометрического винта и измерительной головки.

Цифровое отсчетное устройство имеет жидкокристаллический дисплей, разъем для вывода результатов измерений на ПК и две программные кнопки: SET -включение/выключение нутромера и установка нуля, ABS/INC.. .UNIT – переключение режимов измерений (абсолютный/относительный), выбор единиц измерений (мм/дюйм). Питание осуществляется от литиевой батареи типа LR44.

Нутромеры моделей 3227, 3228 состоят из основного блока, микрометрического винта, и измерительной головки. Отсчет показаний осуществляется по шкалам стебля и барабана.

Измерительная головка нутромеров имеет три подвижных измерительных стержня, расположенных под углом 120 градусов друг к другу. Измерительная поверхность стержней для диапазона измерений (от 6 до 12 мм) выполнена из стали, а для диапазона измерений (от 12 до 150 мм) из твердого сплава.

В комплект к нутромерам моделей 2124, 3127, 3227 с диапазон измерений (от 100 до 150 мм) входят сменные, подвижные измерительные стержни.

В комплект к нутромерам моделей 2124, 3127, 3128, 3227, для расширения диапазона глубины, на которой может быть измерен диаметр, входит удлинительная вставка (удлинитель).

Для диапазона измерений от 6 до 12 мм вставка 100 мм. Для диапазона от 12 до 150 мм вставка 150 мм.

Настройка нутромеров осуществляется с помощью установочных колец (далее – кольца). Для нутромеров моделей 3128, 3228 кольца установочные входят в комплект. В комплект поставки нутромеров моделей 2124, 3127, 3227, диапазоном измерений от 6 до 100 мм кольца идут в базовой комплектации, а для диапазона измерений от 100 до 150 мм заказываются опционально.

Вывод результатов измерений на ПК у нутромеров моделей 3127 и 3128 осуществляется с помощью трансмиттера 7306-30 или кабеля вывода данных 7302 -SPC2A, 7305-SPC3, в базовый комплект поставки, которые не входят. Данные нутромеры имеют степень защиты IP54 по ГОСТ 14254-2015.

Для нутромеров модели 2124 опционально заказывается индикаторное устройство:

– цифровое индикаторное устройство, с дискретностью 0,001 мм, оснащено жидкокристаллическим дисплеем, разъемом для вывода данных на ПК и пятью программными кнопками: ABS/INC – переключение режимов измерений (абсолютный/относительный), in/mm -выбор единиц измерений (мм/дюйм), ZERO – включение/выключение и ввод начальных данных.

М – установка минимального и максимального допустимого отклонения, вывод разницы между ними. TOL – установка допустимых отклонений.

– индикатор часового типа с дискретностью 0,001 мм, состоит из корпуса с передаточным механизмом, шкалой, стрелкой и измерительным стержнем.

Круговая шкала вращается посредством подвижного ободка, позволяя совмещать стрелку с любым делением шкалы.

Нутромеры моделей 2124, 3127, 3227 поставляются индивидуально или наборами, включающими от двух до четырех штук в зависимости от типоразмеров.

Общий вид нутромеров представлен на рисунке 1.

ill

Нутромеры Insize Нутромеры Insize

Нутромеры Insize Нутромеры Insize модели 3128 модели 3227

Нутромеры Insize модели 3228

модели 2124

модели 3127

Рисунок 1 – Общий вид нутромеров
