Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем – вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Клещи для обжима Hanlong HT-500 (HT-500R)

Hanlong НТ-500 и НТ-500R – профессиональные двухпозиционные щипцы для обжима витой пары с лезвием для обрезки кабеля и снятия изоляции. Предназначены для установки трех типов коннекторов – RJ12, RJ11 (гнездо 6P) и RJ45 (гнездо 8P). Сам пользуюсь такими, еще ни разу не подводили, правда уже погнул лезвия. Метал у них достаточно мягкий.

HT-500R

Модификация НТ-500R отличается от НТ-500 наличием храпового механизма в рукоятке, который способствует более плавному и качественному обжиму. На фото изображен инструмент без храповика.

Стоят обе модели 1190-1800 рублей, весят – 490-500 г. Некоторые магазины комплектуют их простеньким стриппером для зачистки кабеля.

Чем клещи для обжима витой пары Hanlong HT-500 (HT-500R) нравятся пользователям:

1. универсальностью – используются в монтаже ЛВС, телефонных линий и подключении к компьютерным сетям некоторого производственного оборудования;
2. тем, что служат 2-4 года при достаточно интенсивном использовании;
3. качественной опрессовкой кабеля с первого раза;
4. удобной рукояткой с прорезиненным покрытием (есть модификация с пластиковыми ручками, она, по мнению владельцев, не слишком удобна).

И чем не нравятся:

1. быстро разбалтывается шарнир (обе модели одношарнирные), что приводит к смещению половинок пресса и снижению качества опрессовки;
2. слишком тяжелые;
3. имеют непрактичные, неудобно расположенные лезвия, которые портят кабель и режут пальцы.

Средняя пользовательская оценка кримпера Hanlong НТ-500 (НТ-500R) – 3.5 балла.

Щипцы 5bites LY-T568R

Щипцы “LY-T568R”

Следующие щипцы для обжима витой пары – 5bites LY-T568R – более дешевая, но менее долговечная модель любительского класса. Предназначены для установки коннекторов тех же трех типов – RJ45 (гнездо 8P) и RJ11/12 (гнездо 6P). Рукоятка оснащена храповиком с возвратным механизмом и с внешней стороны покрыта слоем резины, пресс оборудован лезвиями для резки и разделки кабеля. Вес инструмента – 340 г, стоимость – 450-650 рублей.

Что нравится владельцам в клещах для обжима витой пары LY-T568R:

1. легкость и удобство – сравнительно небольшой вес кримпера не утомляет руки;
2. хорошее качество опрессовки благодаря храповому механизму;
3. низкая цена.

Что не нравится:

1. быстро тупятся и крошатся лезвия (сделаны из недорогого мягкого сплава);
2. короткий срок эксплуатации – рассчитан на 50-100 операций, после чего качество опрессовки резко снижается.

Несмотря на то, что этот кримпер долго не служит, владельцы оценили его на 4.0.

Кримпер Pro’sKit CP-376TR

Последний в сегодняшнем обзоре инструмент для обжима витой пары – кримпер Pro’sKit CP-376TR.

Щипцы “Pro-sKit CP-376TR”

Это профессиональные многопозиционные клещи для установки коннекторов типа RJ45 (гнездо 8P), RJ11/12 (гнездо 6P) и RJ22. Как две предыдущие модели, имеет вмонтированные лезвия для резки и зачистки кабеля, причем весьма удобно расположенные. Рядом с ножом для снятия изоляции находится полукруглый вырез, что позволяет совсем обходиться без стриппера. Рукоятка оборудована храповиком и прорезиненными накладками. Вес инструмента – 360 г, цена – 1050-2280 рублей.

Достоинства кримпера СР-376TR:

1. высокое качество опрессовки кабеля;
2. поддержка коннекторов с 4-8 контактами;
3. эргономичная конструкция;
4. долго незатупляющиеся ножи;
5. выдерживает 2-4 года интенсивного использования.

Недостатком владельцы назвали только высокую цену. Средняя пользовательская оценка Pro’sKit СР-376TR составила 4.8.

Заключение

Если вы собираетесь пользоваться кримпером постоянно, лучше переплатить, но сразу приобрести хороший, чем через пару месяцев подыскивать замену. А тем, кто хочет купить клещи для обжима витой пары, чтобы пользоваться от случая к случаю, достаточно модели, рассчитанную на небольшое число операций. Главное, чтобы была исправна.

Покупайте инструмент только в фабричном блистере (чтобы им никто до вас не пользовался) и если в магазине есть витринный образец, обязательно примерьте его к своей руке.

Ручной сопутствующий инструмент

К таким устройствам относятся тестеры RJ 45 (LAN tester) и кабельные стрипперы.

LAN tester

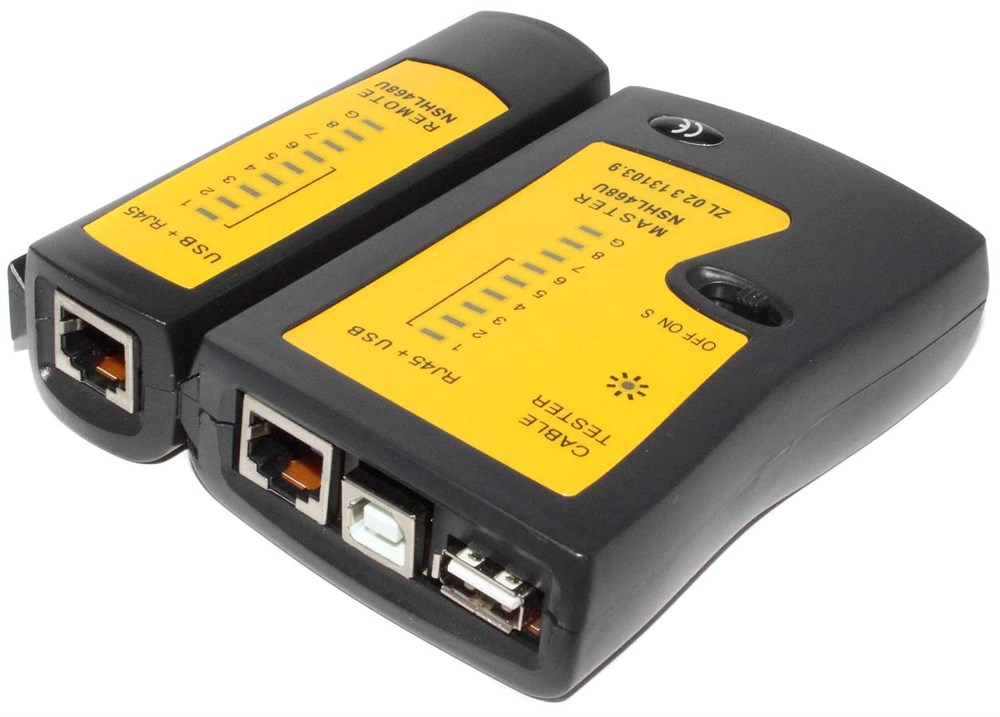

Сетевой тестер RJ45 предназначен для диагностирования кабельных сетей, соединяющих ПК и компьютерное оборудование. Тестер витой пары имеет два USB входа. Проверяют состояние кабеля таким образом:

• в проёмы прибора вставляют коннекторы обоих концов кабеля;
• светодиодные цепочки двух дорожек начинают загораться, проверяя все жилы витой пары;
• если происходит синхронное мигание окошек, то это означает исправное состояние кабеля;
• в противном случае сбой порядка ритмичного горения индикаторов говорит о том, что в каких-то жилах произошёл обрыв.

Дополнительная информация. При больших длинах кабелей витой пары используют две части тестера. Их разносят по концам провода и подключают коннекторы. На головной части прибора будет отражаться достоверная информация о состоянии всей витой пары.

LAN tester

Кабельные стрипперы

Это довольно нехитрые приспособления для снятия оболочки с конца витой пары. Как правило, это разъёмный цилиндр с серповидным лезвием внутри. Устройством охватывают кабель и делают круговое движение. В результате требуемый отрезок оболочки срезается, не повредив изоляцию жил витых проводников.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Способ обжатия без кримпера

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.

Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.

Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.

Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.

Инструмент для обжима сетевого кабеля

Обжим кабеля осуществляется с помощью специального обжимного инструмента (кримпера).

Обжимка (обжимной инструмент) позволяет обрезать кабель, удалить внешнюю оболочку и обжимать вилку RJ-45. Обжимка заменяет 3 других инструмента. С помощью обжимного инструмента можно обрезать и зачищать кабель, а также закреплять разъемы на круглом или плоском кабеле. Конструкция обжимки обеспечивает точное позиционирование разъема и обжимной головки. Обжимной инструменит включает 8-позиционную обжимную головку для соединения любых 4-х пар с ключевым или не ключевым модульным разъемом.

Очень популярный профессиональный инстромент HT- 500 + HT-308 для обжима коннекторов RJ-45, RJ-12/11 и зачистки витой пары фирмы Hanlong.

В сетевые розетки провода заводятся тоже в зависимости от используемого стандарта. Их контакты пронумерованы тем или иным способом.

Рис. 6. Сетевая розетка

Аналогичная ситуация с разводкой и с модулями для розеток внутреннего монтажа.

Рис. 7. Модуль с обозначение цвета провода .

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

Коннектор RJ45

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

• Неэкранированные, которые используются для UTP-проводов;
• Экранированные — для STP или FTP.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье:

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Зачем нужна опрессовка подручными средствами

Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем. Или при однократных сетевых работах, когда покупать обжимные клещи просто нецелесообразно.

Чем делают такой обжим

Обычными инструментами из набора домашнего мастера. У вас, мы уверены, они тоже есть. Вот список того, что понадобится:

• Тонкая шлицевая (плоская, “минусовая”) отвертка с прочной рукояткой, так как вам придется по ней стучать.

• Кусачки-бокорезы. Можно заменить острым ножом или маленькими ножницами.

• Плоскогубцы, предпочтительнее с узким “носиком”.

• Сам кабель.

• Коннекторы RJ45.

После традиционной опрессовки с помощью обжимных щипцов патч-корд принято проверять кабельным тестером, чтобы определить, все ли проводники подключены к контактам, нет ли перекрестов жил внутри кабеля или короткого замыкания. Но поскольку мы выполняем обжим кабеля витая пара без инструментария, оценивать его будем “на глаз”, а тестировать – непосредственно в работе.

Схемы опрессовки

Перед инструкцией “как обжать витую пару без инструмента”, коротко вспомним схемы расположения проводников при прямой и кроссовой (кроссоверной, перекрестной) опрессовке. Надеемся, вы помните, что прямым патч-кордом соединяют ПК и сетевые устройства, а кроссовым – два ПК или два свитча между собой.

В каком порядке должны располагаться проводники при том и другом способе обжима, вам напомнит приведенная ниже картинка.

Схемы опрессовки

Порядок действий при обжатии витой пары отверткой

Разберем инструкцию на примере обжима кабеля витая пара из восьми жил.

1. При помощи любого режущего инструмента отделите от патч-корда сломанный коннектор. Использовать коннектор повторно нельзя, даже если вам кажется, что его можно склеить;

2. Отступив от конца кабеля 4-6 см, сделайте острым ножом или ножницами круговой надрез внешней изоляции кабеля. Снимите отрезанную часть;

3. Расплетите скрутки. Расположите проводники согласно одной из схем опрессовки;

4. Отмерьте от линии среза изоляции 1,1-1,5 мм, приложив к кабелю коннектор;

5. Возьмите бокорезы и отрежьте концы проводников. Следите за тем, чтобы линия среза была перпендикулярна оси кабеля, иначе часть проводков не присоединится к контактам. Если вы используете нож, режьте на столе;

6. Вставьте обработанный конец кабеля в коннектор. Кончики проводников должны упираться в его переднюю стенку. При вставке разъем должен быть повернут к вам стороной, на которой находятся контакты. Оранжевый (первый) проводок расположите наверху;

7. Если посмотреть на ряд контактов на коннекторе, можно заметить, что каждый из них немного выступает над поверхностью корпуса. Наша следующая задача – вдавить их внутрь. Для этого используем плоскогубцы;

8. На этом обжим витой пары не закончен – следующее фото показывает, что дальше нам понадобится отвертка. Зачем? Затем, что после вдавливания плоскогубцами контакты сравнялись с поверхностью коннектора, а нам нужно “утопить” их еще глубже – так, чтобы “ножи” контактов прорезали проводники и образовали с ними прочное соединение. По очереди устанавливайте жало отвертки на каждый контакт и с усилием вдавливайте внутрь. Некоторые мастера бьют по отвертке ладонью, а кто-то использует молоток или плоскогубцы (в качестве молотка);

9. Последний шаг – это закрепление кабеля в разъеме, чтобы не болтался в нем из стороны в сторону. Для этого в широкой части коннектора есть специальный зажим (на фото). Его тоже нужно продавить вглубь;

10. Поставьте отвертку на углубление в области зажима и с усилием надавите. После того, как все части провода будут зафиксированы, работа закончена. Осталось проверить, как функционирует патч-корд.

Заключение

Вот вы и разобрались, как обжимать витую пару без инструмента. Точнее, с инструментом, да не тем, к которому, как нам кажется, вы успели привыкнуть.

Теперь, когда вам известно почти всё об изготовлении патч-кордов, можете сами придумывать способы опрессовки и делиться ими с нами и нашими читателями.

Материалы и инструменты для работы

В создании коннекторного соединения участвуют три компонента:

• интернет кабель – витая пара;
• коннектор;
• обжимной инструмент.

Интернет кабель – витая пара

Проводная продукция представляет собой четыре пары изолированных проводков, скрученных между собой, заключённых в ПВХ оболочку. Свивание проводов нужно для увеличения связи между ними и уменьшения влияния внешних электромагнитных полей.

8-ми жильную витую пару применяют в компьютерных линиях связи для передачи информационных сигналов. Кабель витой пары подключают к устройствам ПК с помощью разъёмов 8Р8С, которые ещё называют RJ 45.

Помимо восьми жил, в оболочке есть полимерная нить, которая удерживает проводники от расползания под внешней оболочкой. При подготовке к обжиму концов витой пары ПВХ корд срезают.

Коннектор и его устройство

Разъём представляет собой прозрачный или цветной пластиковый бокс, в торцах которого есть два проёма. Один из них оснащён 8-мью ножевыми контактами. Во второй проход вставляют подготовленные концы проводов. Ножевые контакты сделаны таким образом, что, когда проводки вдавливаются внутрь контактора, ножи срезают с них часть изоляции.

Обжимной инструмент для витой пары

В отличие от обыкновенных клещей, инструмент для обжима RJ 45 оснащён посадочными местами, которые в сомкнутом состоянии образуют проём, по размерам чуть меньше поперечного сечения коннектора. За счёт этого обжимное устройство сдавливает корпус разъёма настолько мягко, что не наносит повреждений.

Важно! Удобно пользоваться обжимником с ножом для обрезки верхней оболочки витой пары. Это избавляет от риска излишней срезки ПВХ слоя, что может привести к нарушению целостности жил

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

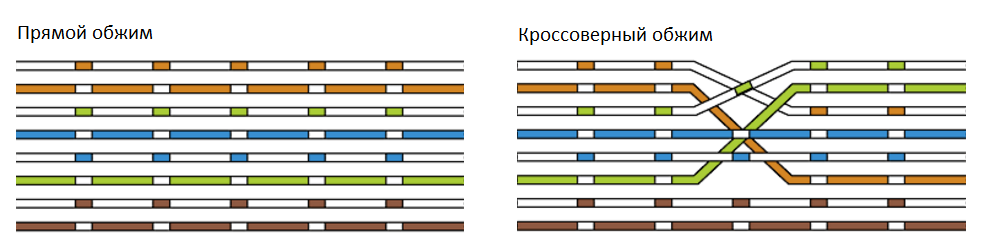

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Обжимка кабеля

Но не стоит забывать и того, что соединение между собой всего-навсего двух устройств тоже является сетью. Причем, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (или, как их еще называют, “джеках” от registered jack) чаще всего должны меняться местами.

Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. рис. 2) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов – MDI (Medium Dependent Interface – Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover – Интерфейс, зависящий от среды, с перекрещиванием), – в каждом из которых пары контактов 1-2 и 3-6 имеют разное назначение, а попросту – меняются местами. Т.е., если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 – приемника (Rx), то в порту MDI-X наоборот: пара 1-2 – контакты приемника (Rx), а 3-6 – передатчика (Tx), о чем и говорит буква “Х” в названии порта. Для того чтобы соединение между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

Рис. 2. Нумерация контактов

Портами MDI оснащено большинство сетевых адаптеров и прочих устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с обеих сторон одинаково, без перекрещивания пар внутри кабеля. Существуют концентраторы с автоопределением контактов, которые сами решают, должен порт быть MDI-X или MDI, в зависимости от подключенного к этому порту устройства. Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink’ами (см. рис. 3). Другой способ подключения – это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от положения специального переключателя или кнопки.

Рис. 3. Коммутатор с портом UpLink

Кабельный тестер

Сетевой тестер

Простые модели тестеров способны выявлять разрывы, короткие замыкания, перекресты проводников, более сложные определяют пропускную способность сегмента путем замера скорости, уровня угасания сигнала и т. д. Чтобы определить исправность кабельной линии, достаточно тестера с минимальным набором функций.

Тестер для витой пары – это инструмент диагностики кабеля.

Такие устройства недороги (стоят 500-800 рублей) и просты в обращении.

Обычный кабельный тестер представляет собой набор из двух модулей: 1) master (основной), 2)remote (удаленный). К каждому из них подключают один конец проверяемого кабеля. Оба модуля снабжены светодиодными индикаторами – 1-8 соответствуют числу пар плюс земля (обозначена буквой G). При целостности проводника соответствующие ему индикаторы мигают зеленым светом. При обрыве свечения не будет, а если жилы перепутаны или замкнуты накоротко – индикаторы светятся красным. Некоторые приборы в таких случаях выдают тональный сигнал.

Более дорогостоящие продвинутые модели позволяют определять места обрывов, скорость передачи, загруженность линии, коллизии, наличие пакетов с ошибками, а также соответствие витой пары отраслевым и международным стандартам.

Какие параметры важны при выборе кабельного тестера:

• Минимальный набор функций должен включать диагностику обрывов, коротких замыканий и перекрестов проводников. Желательно определение экранирования.
• Минимальная длина тестируемого отрезка провода – 300 м, но предпочтительно больше.
• Если собираетесь тестировать уже проложенные сети, будет полезен определитель длины с генератором тонального сигнала.
• Прибор должен быть рассчитан на работу с витой парой категорий 5, 5е, 6, как самими распространенными, но ограничиваться этим не обязательно.

Если выбираете более функциональную модель, возможно, вам будут полезны:

1. Графический дисплей;
2. Индикация заряда батареи;
3. Модуль памяти, сохраняющий результаты тестирования или слот под microSD-карту;
4. Порт USB, позволяющий подключать прибор к ПК;
5. Дополнительные модули для тестирования разветвленных сетей;
6. Приставки для оптоволоконных кабелей;
7. Функция изменения расстояния до участка повреждения, способность идентифицировать место неисправности (провод, разъем),обработчик результатов тестирования.

Кроссировочный инструмент

Дополнительное оборудование может понадобиться в случаях прокладки кабеля в новом помещении. В квартирах его часто заводят под плинтус, в офисах – заделывают в сетевую розетку. Для всех подобных операций используют кроссировочный инструмент.

Как выбрать кроссировочный инструмент

Выбирать модель нужно, исходя из предстоящих работ. Простой инструмент представляет собой рукоять с лезвием характерной формы. Его достаточно для того, чтобы обрезать жилы и фиксировать их в гнездах.

Для частой работы с плинтами и сетевыми розетками стоит подобрать многофункциональную модель. Желательно, чтобы туда входил следующий набор:

• регулируемые ножницы;
• сенсор положения жил;
• блокиратор лезвия;
• крючок для извлечения проводников из гнезд;
• отвертка.

Дополнительные приборы скрываются в рукояти, такой инструмент во многом напоминает швейцарский нож.

Как пользоваться

Общий принцип работы схож с обжатием витой пары:

С места подключения снимается крышка для доступа к гнездам.
Снимается внешняя изоляция. Зачищаемый участок в этом случае больше – 6-8 см.
Проводники расплетаются.
Жилы располагаются согласно цветовой схеме

Важно, чтобы они проходили свободно, без натяжений. Концы обрезаются лезвием.
Рабочий конец инструмента вдавливается в гнездо, фиксируя проводник.
Крышка закрывается, розетка или плинт монтируется на место.

Обычно кроссировочный инструмент входит в наборы для опрессовки.

Готовые комплекты для опрессовки витой пары

Их наполнение может отличаться: от простых до профессиональных. Туда входит весь ручной инструмент, который может пригодиться при работе с кабелем, а также наборы запасных коннекторов под разные типы соединений.

Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :

Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.

P.S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым.

Выводы и полезное видео по теме

Подробный видеоинструктаж по обжимке сетевого кабеля:

Прищепка, отвертка, точилка – альтернативный набор для обжима:

Почему важно соблюдать порядок расположения по цветам:

Обучиться обжиму интернет провода может каждый, для этого не нужно получать квалификацию или обладать особым талантом. Достаточно разобраться в устройстве кабеля и коннектора, выучить пару схем и приобрести специальные обжимные клещи.

Отработав навык на домашней сети, вы сможете помогать родителям, соседям и своим друзьям, освободив их от проблем с интернет-коммуникациями.

Если вам приходилось неоднократно заниматься обжимом интернет проводов, поделитесь, пожалуйста, опытом с нашими читателями. Возможно вы знаете тонкости которые мы не учли в нашем материале? Пишите свои комментарии под статьей.

Список источников

• prohelps.ru
• www.syl.ru
• YDoma.info
• 220v.guru
• www.andrewblog.ru
• o-vitoipare.ru
• techprofi.com
• sovet-ingenera.com
• amperof.ru
• www.lanberry.ru
