Серия "огонь-батарея"

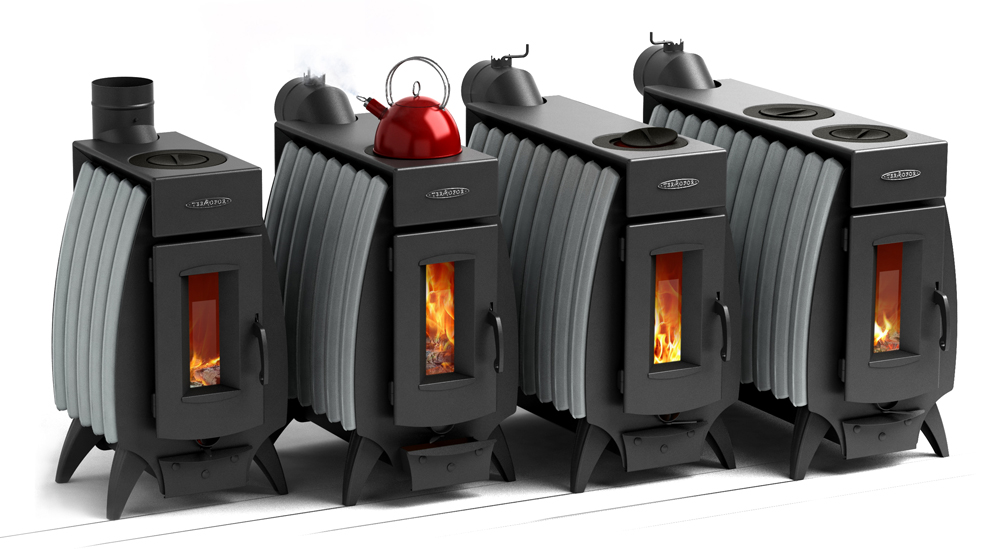

Разновидности моделей Термофор Огонь Батарея

Если вы решили купить теплогенератор этой марки следует, прежде всего, определиться – какая мощность отопительной установки вам требуется:

Огонь Батарея 5 – предназначена для отопления дач, домов, хозяйственных и общественных учреждений максимальным объёмом 100 м3.
Аппарат представляет собой дровяной конвектор с КПД 80%.
Огонь Батарея 7 – предназначена для обогрева строений площадью до 150 м3. Максимальная мощность – 10 кВт.

Цвета – шоколад, антрацит, антрацит-серый.
Профессор Огонь Батарея 11 – обеспечивает максимальную мощность 16 кВт.
Максимальный объём отапливаемого помещения – 250 м3. КПД установки – 85%. Если теплогенератор не оснащён теплообменником, то в него можно загружать поленья длиной до 670 мм, диаметром – до 150 мм. Диаметр дымоходной трубы составляет 120 мм, её рекомендуемая высота – 5 м.

Топливом для отопительных установок этой марки служат дрова, пеллеты, торфобрикеты, древесно-стружечные брикеты.

https://youtube.com/watch?v=bA6QawmeGXE

https://youtube.com/watch?v=teUO2eHPrfY

Модельный ряд печек

Разработчик выпускает две линейки изделий, различия между которыми приведены в таблице 1.

Конструктивные элементы	Марка печи
Огонь-Батарея	Огонь-Батарея Лайт Термофор
Дымоотвод	Направляется вверх или в сторону (поворотом патрубка)	Вывод только вертикальный
Конфорка	Есть	Отсутствует
Дверца	Сплошная, металлическая	Со стеклом
Конвекторы	Передний, задний, боковые	Боковые
Зольник, колосник	Есть	Отсутствует

Несмотря на отсутствие ряда опций, бюджетная серия Лайт вполне работоспособна. Эконом-вариант может купить владелец гаража или небольшой мастерской, чтобы при необходимости осуществлять отопление помещения.

Модели каждой серии отличаются друг от друга мощностью, размерами, массой, числом пар боковых конвекторов (оно указано в маркировке сразу после названия). Одинаковыми для всех являются проем топки (15х30 см) и поперечное сечение дымохода (120 мм). Характеристики модельного ряда Огонь-Батарея представлены в таблице 2.

Обозначение	Кубатура помещения	Тепловая мощность, кВт	Масса, кг	Размеры (Д х Ш х В), см
ОБ-5	100 м3	6	42	55,5 х 37 х 76
ОБ-7	150 м3	10	52	68 х 37 х 76
ОБ-9	200 м3	13	62	80.5 х 37 х 76
ОБ-11	250	16	72	93 х 37 х 76

В модифицированные отопительные печи (с артикулом Б в маркировке) встроен теплообменник из нержавеющей стали, чтобы подогревать техническую воду. Ее заливают в выносной бак, обычно не входящий в комплект поставки. Теплообменник используют не только в качестве водонагревателя. С его помощью можно оборудовать водяное отопление для небольшого помещения, работающее самотеком. Теплообменник соединяют с 1-2 батареями, дополняют систему расширительным бачком.

Огонь батарея — описание

Конструкция печи разработана на основе компьютерного моделирования. 7-секционная модель способна развивать мощность до 10 кВт и обогревать помещение объёмом до 150 м3.

Обладает стильным дизайном, позволяющим устанавливать печь в жилых помещениях представительного класса.

Для готовки пищи предназначена чугунная конфорка с двумя кольцами разных диаметров.

Топку печи можно осуществлять как дровами, так и торфяными брикетами, пеллетами. Но углём топить «Огонь батарею» запрещается!

Камера сгорания печи «Огонь батарея»

Топливник печки снабжен сменной защитой от прогорания. Выход трубы позволяет устанавливать дымовую трубу наиболее удобным для пользователя образом. Заслонка дымохода снабжена фиксатором, надежно удерживающем заслонку в выбранном пользователем положении.

Назначение и основные требования

Огонь-Батарея — воздухогрейная печь. То есть, она греет воздух в помещении. Причем делает это быстро и эффективно, горит долго. Производители заявляют, что полная закладка сухих дров, в зависимости от модели и заданных регулировок, горит 8-16 часов. Реально — по сообщениям пользователей — на сухих дровах, но с неполной закладкой — 6-9 часов. Большие цифры в отзывах не встречались.

«Приехал на дачу, мороза еще не было — в районе 0°С, но дом выстыл. Закинул меньше четверти топки, минут 20-30 горела в режиме буржуйки (точно не засекал, но по ощущениям — где-то так). За это время температура поднялась на 10-15 градусов. Скорость нагрева очень порадовала. Потом закрыл задвижки, горение притихло, временами появлялись язычки синеватого пламени. Перегорело все, в пыль, и ее оказалось очень мало.»

«У меня Огонь-батарея 7. Топил уже раз 5-6. На ночь закидываю дров ¾ объема, и до утра горят. За все это время чистил ее только раз, и то золы было с гулькин нос. Жена даже расстроилась, она решила золой удобрять огород.»

Важное требование по эксплуатации: использовать только дрова. Это исключительно дровяная печь

Для уменьшения количества конденсата и сажи они должны быть сухими. Для большего удобства потом, после розжига можно сверху, через конфорку, засыпать пеллеты.

Основной режим — тление. При растопке печи и прогреве дымохода необходимо интенсивное горение с активной подачей воздуха (все задвижки открыты). После того, как тяга стабилизируется, задвижки/шибера перекрываются, и печь переходит в режим тления. На этот режим приходится до 70-85% времени прогорания закладки. Конкретные цифры зависят от теплоемкости дров, степени их сухости и «стартовой» температуры.

Если вам необходима отопительная печь на дачу временного проживания, Огонь-Батарея — неплохой выбор. Она быстро справится с задачей. Все пользователи отмечали, что с этой печью они намного раньше снимали куртки, чем со всеми предыдущими. А в «предыдущих» были кирпичные и другие металлические, включая Профессора Бутакова того же Термофора.

Для отопления домов постоянного проживания металлические печи не рекомендуют вообще, и эту тоже. Она хоть и эффективна, и «мягче» греет, но, все равно, для дома с постоянным проживанием лучше иметь водогрейный котел. Причем это мнение высказывают и сами разработчики. Но, как говорят, хозяин — барин.

В активной фазе горения пламя желтовато-красное

Наверное, чтобы подчеркнуть «дачное» назначение печи, в ней имеется конфорка. Для дачи или гаража — это отлично: пока разгорается закладка дров, можно чайник вскипятить, пищу приготовить/подогреть. Потом, когда она выходит на режим тления, становится почти бесполезной, разве что поддерживать температуру в чайнике.

Этой конфорки нет во второй, линейке — эконом варианте Огонь-батарея — ЛАЙТ. Наверняка потому, что именно наличие конфорки в верхней части печи, вызвало больше всего вопросов. Теоретически, между кольцами может просачиваться в помещение дым и угарный газ. Действительно может, но только если нет тяги. То есть, во время растопки (но в этот момент дымят все печи) или если дымоход сделан неправильно или забит. Во всех остальных случаях Огонь-Батарея не дымит.

Особенности печей Огонь Батарея

Теплогенераторы этой марки относятся к отопительным установкам нового поколения, которые разрабатываются исключительно с использованием компьютерных технологий и учётом всех недостатков популярных печей и каминов. Принципиально новая конструкция установок Огонь Батарея была получена в результате тщательных расчётов и оптимизации геометрии топливной камеры, щелевых конвекторов, аэродинамики движения продуктов сгорания и воздуха.

Преимущества теплогенераторов данной марки:

Оригинальный авторский дизайн аппарата отличает его от других отопительных установок. Эстетические параметры печей Огонь Батарея дают возможность устанавливать их в интерьерах любого стилевого решения.
Все видимые поверхности установки не имеют сварных швов.
Все детали теплогенератора изготовлены с применением цифровых технологий, поэтому влияние человеческого фактора, а, следовательно, возможность ошибок сведена к минимуму.
Специально разработанная штамповая оснастка обеспечивает стабильность параметров объёмных внешних деталей, которые определяют внешний облик аппарата.

Наличие чугунной конфорки кольцами различной величины позволяет разогревать и готовить пищу, используя посуду разных габаритов, вычищать верхнюю часть печи от сажи, загружать топливо.
Модификации с маркировкой «Б» оснащены теплообменником из коррозионностойкой стали. Теплообменник служит для подогрева воды, применяемой для бытовых нужд.
Щелевые конвекторы служат защитой от жёсткого инфракрасного излучения и три четверти полезного тепла трансформируют в конвекционные потоки.
Вертикально-ориентированная дверца значительных размеров позволяет доверху загружать топливную камеру дровами, что обеспечивает длительное непрерывное горение.
Интенсивность горения регулируется точно, бесступенчато.

Заслонка дымохода имеет надёжный фиксатор, обеспечивающий её устойчивость в выбранном положении.
Благодаря тщательно продуманной конструкции топливной камеры, в ней не скапливаются остатки не прогоревшего топлива. Под действием силы тяжести они постепенно ссыпаются под колосник.
Топливная камера оснащена сменной защитой, которая предохраняет её от прогорания в местах накопления горячих углей.
Зольник оснащён герметично закрывающейся дверцей с замком, что предохраняет печь от неконтролируемого подсоса воздуха. Удалять золу из такой камеры легко и удобно.

Элементы питания, пригодные для разжигания огня

Для получения огня можно использовать только заряженные батарейки и аккумуляторы: разряженные, по понятным причинам, фольгу разогреть не смогут., поскольку не обеспечат протекания тока по фольге.

В крайних случаях развести огонь можно, пробив корпус литий-ионного аккумулятора. Но это опасно: часто при механических повреждениях такие аккумуляторы раздуваются, загораются и из-за большого количества выделяемых газов могут взорваться и отлететь на несколько метров в сторону. Это чревато ожогами и пожарами.

Горящий литий-ионный аккумулятор

Важно помнить, что на аккумуляторах многих телефонов устанавливается защита от короткого замыкания. Поэтому планируя разжечь огонь от такого аккумулятора, нужно использовать фольгу максимальной длины

Для этого из обычной обертки можно вырезать полоску, например, спиралью.

Стоит заметить, что в условиях выживания перед разведением огня с помощью элементов питания нужно тщательно все обдумать. Так телефон, рация, навигатор или фонарик, работающие на них, могут в определенной ситуации оказаться важнее костра, для разведения которого можно посадить единственный источник электрического питания.

Тем не менее, в видео ниже показано, что на разжигание огня от аккумулятора телефона расходуется примерно 3% заряда аккумулятора:

Из собственных наблюдений могу сказать, что не всегда попытки разведения, добавления огня этим способом заканчиваются успехом. Иногда бумага в тонкой части фольги просто обугливается и рвется, так и не загоревшись, а иногда остаточного заряда батареи не хватает для того, чтобы разогреть фольгу до нужной температуры.

Случай, когда была сделана слишком узкая перемычка на полоске фольги.

Меры безопасности

При использовании данного метода разведения огня следует соблюдать простейшие меры безопасности:

Следует разжигать огонь в стороне от легковоспламеняющихся веществ (например, бензина, спирта и сухой растительности).
При замыкании контактов фольгой для защиты пальцев от ожогов можно воспользоваться бумагой, свернутой в несколько раз.
Элементы питания нельзя выбрасывать в огонь – батарейка в костре может взорваться, что чревато травмами глаз, ожогами и пожаром.
Использованные батарейки необходимо сдавать в специальные пункты приема, поскольку выбрасывание их вместе с бытовым мусором приводит к загрязнению опасными веществами почвы и грунтовых вод. Эти вещества впоследствии с водой и пищей попадают в организм человека, вызывая различные заболевания.

Последнее правило относится в том числе и к туристам: в то время, как большую часть мусора можно утилизировать сжиганием с последующим закапыванием в землю, все использованные батарейки необходимо уносить с собой на «большую землю». Вряд ли пара-другая отработанных батареек сделает рюкзак ощутимо тяжелее, а вот оставленные гнить на природе они принесут ощутимый урон окружающей среде и в перспективе — самому человеку.

Несмотря на популярность этого способа разжигания огня, по моему мнению, он больше пригоден для городской среды, где заряд аккумулятора в телефоне может играть меньшую роль, чем, например, желание человека прикурить сигарету за неимением других источников огня. Тем не менее, как и другие знания, этот метод имеет ценность, поскольку в условиях выживания может случиться всякое, а умение добыть огонь — одно из основных для поддержания жизнедеятельности.

Узнайте также:

Какой костер горит всю ночь и позволит переночевать в лесу даже при -30°С?
Химические способы получения огня
Как развести огонь трением?

Модельный ряд, технические характеристики, цены

Есть две линейки этой конструкции: Огонь-батарея и еще ЛАЙТ — бюджетная версия. Эконом-вариант отличается по следующим позициям:

Выход дымохода только вверх.
Нет конфорки.
Дверка сплошная, без стекла.
Нет переднего и заднего конвекторов.
Отсутствуют колосник и зольник.

Эффективность и срок службы линейки Огонь-батарея Лайт заявлены такие же -5 лет. По отзывам, тоже неплохо работает и легко регулируется интенсивность горения.

Это Огонь-Батарея Лайт — без конфорки и некоторых опций

Технические параметры и рекомендованные производителем цены собраны в таблицу.Любая из моделей может быть оснащена теплообменником для нагрева технической воды. Устанавливается он в задней части печи, где под него имеются штуцера, которые в модификациях без теплообменника закрыты заглушками. Производители рекомендуют использовать эту опцию только для воды.

Технические характеристики Огонь-Батареи и рекомендованные производителем цены

Умельцы используют его и для водяного отопления, причем заливают незамерзайку: сделан теплообменник из нержавейки. Правда, мощность можно получить небольшую — 0,5-2 кВт и система должна быть самотечной с расширительным бачком открытого типа. Если используете незамерзающую жидкость, расширительный бачок ставьте так, чтобы испарения не попадали в помещения: они вредны.

«Огонь батарея»: установка

При установке печи должны быть предусмотрены меры пожарной безопасности. Под печь необходимо сделать площадку из материала с низкой теплопроводностью – например, кирпича. Для защиты деревянных стен вблизи печи надо использовать керамическую плитку или оштукатурить их. Расстояние от печи до деревянной стены не должно быть менее 50 см, до кирпичной стены – менее 20 см.

Оборудование пола под установку печи «Огонь батарея»

Перед дверкой топки надо уложить притопочный лист.

Высота дымохода должна быть не менее 5 метров. При прохождении трубы через деревянные перекрытия необходимо принять меры от их возгорания. Эксперты рекомендуют выпилить деревянные перекрытия на расстоянии 50 см от трубы, заменить их материалами с низкой теплопроводностью. Например, парой стекломагниевых листов с засыпкой между ними керамзитом.

Стыки трубы надо смазать огнестойким герметиком.

Безопасный вывод печной трубы через деревянное перекрытие

Первую топку «Огонь батареи» лучше производить на улице: печи поступают в торговлю в заводской смазке, если она выгорит в помещении, то в нем будет долго оставаться не для всех приятный запах.
