Светильники. виды и классификация. типы и маркировка

Основные требования, предъявляемые к судовым светильникам

Очень важно, чтобы световой поток, излучаемый светотехническим оборудованием, не имел мерцания. Мигающие лампы (касается люминесцентных источников света) способствуют быстрому переутомлению органов зрения, что приводит к снижению работоспособности судового персонала;
немаловажное значение имеет «стробоскопический эффект»

Это когда на определенной частоте мерцания световых источников кажутся неподвижными вращающиеся элементы судового оборудования. В подобных ситуациях обслуживающий персонал может допускать ошибки в работе, не исключается создание аварийной обстановки на судне, травматизм людей.

Классификация морских приборов освещения

Конструкция осветителей, предназначенных для освещения помещений морских судов, должна обеспечивать следующие параметры:

распределение светового потока надлежащим образом;
необходимую интенсивность света;
исключение эффекта ослепления судового персонала;
безопасную качественную работу в неблагоприятных условиях для обычного осветительного оборудования (высокая влажность, вибрация, существенные температурные перепады);
удобство, безопасность при проведении обслуживания, ремонта светотехники;
пожарную безопасность.

Также рекомендуется использовать легкие, компактные модели осветителей, отличающиеся простотой установки.

Судовые светильники по уровню защищенности:

открытого или закрытого типа;
герметичные (характеризуются максимальной степенью пыле-, влагозащиты).

Герметичные влагозащищенные приборы освещения обязательно должны устанавливаться в следующих зонах:

на открытых корабельных палубах;
в ванных, умывальных помещениях, банях;
в котельных, машинных отделениях;
на камбузах;
в гальюнах;
в цехах переработки морепродуктов;
в трюмах, используемых для транспортировки неогнеопасных, невзрывоопасных грузов;
прочих зон, находящихся ниже ватерлинии.

Морские приборы освещения по технологии монтажа:

подволочные;
палубные;
переборочные;
подвесные;
встраиваемые.

Корабельные осветители по предназначению:

основного и местного освещения;
переносные;
аварийные.

Нормы освещенности

Типы помещений	Освещенность по нормам (лк)
Российским (СНиП 23-05-95)	Международным (МКО)
Офисы общего назначения с использованием компьютеров	200-300	500
Офисы большой площади со свободной планировкой	400	750
Офисы с чертежными работами	500	1000
Конференц-залы	200	300
Лестницы, эскалаторы	50-100	150
Коридоры, холлы	50-75	100
Архивы	75	200
Магазины, супермаркеты, автосалоны, шоу-румы	—	500
Кладовые	50	100

Нормы освещенности различных помещений

Наименование зданий и помещений	Освещенность рабочих поверхностей, лк	Цилиндрическая освещенность, лк
При комбинированном освещении	При одном общем освещении
Административные здания, проектные и научно-исследовательские организации
– Офисы и другие рабочие комнаты	400/200*	300	–
– Проектные, конструкторские и чертежные бюро	600/400*	500	–
– Читальные залы	400/200**	300	100
– Помещения с ПК, дисплейные залы	750/300**	400	–
– Конференц-залы, залы заседаний	–	200	75
– Лаборатории	750/300*	300	–
Финансовые учреждения, организации кредитования и страхования
– Операционные залы, кассовые помещения	400/200*	300	–
– Инкассаторная	–	300	–
Школы, средние и высшие учебные заведения
– Классные комнаты, аудитории, учебные кабинеты, лаборатории	–	500 (вертикальная на середине доски)
–	300 (горизонтальная на столах и партах)
– Кабинеты и комнаты преподавателей	–	200
– Спортзалы	–	200
– Рекреации	–	150
Детские дошкольные учреждения
– Приемные, раздевальные групповые комнаты, игральные комнаты, столовые	–	200
– Спальные комнаты	–	75
Санатории, дома отдыха
– Палаты и спальные комнаты	–	150
Зрелищные здания
– Зрительные залы для мероприятий республиканского значения	–	500***	150
– Зрительные залы театров, концертные залы	–	300***	100
– Зрительные залы клубов, фойе театров	–	200***	75
– Выставочные залы	–	200***	75
– Фойе кинотеатров, клубов	–	150	50
Магазины
Торговые залы:
– продовольственных магазинов	–	400	100
– магазинов одежды, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, ювелирных	–	700	100
– посудных, мебельных, спорттоваров		500	75
Примерочные кабины	–	300 (вертикальная на уровне 1,5 м от пола)
Гостиницы
– Бюро обслуживания	–	200
– Гостиные	–	150
– Номера	–	100
Вспомогательные здания и помещения
– Санитарно-бытовые помещения:
умывальные, уборные, курительные	–	75
душевые, гардеробные	–	50
– Вестибюли и гардеробные верхней одежды:
в школах, вузах, театрах, клубах, гостиницах и главных входах в крупные промышленные и общественные здания;	–	150
в прочих промышленных, вспомогательных и общественных зданиях	–	75
– Лестницы:
главные лестничные клетки общественных и производственных зданий;	–	100	–
лестницы жилых домов;	–	10	–
остальные лестницы	–	50	–
– Коридоры и проходы:
главные	–	75	–
поэтажные в жилых домах	–	20	–
остальные коридоры	–	50	–
Примечания:
* горизонтальная освещенность на уровне 0,8 м от пола при совместном действии общего и местного освещения;
** то же, но только от общего освещения;
*** при использовании ламп накаливания уровень нормируемый

Освещенность создаваемая естественными и искусственными источниками освещения

Свет-звезд	0,00005лк
Солнечный свет днем	32000-100000лк
Лунный свет	1лк
Свет экранов (Телевизионные студии)	1000лк

Параметры осветительного прибора

Основная светотехническая характеристика светового прибора – кривая сила света, отношение потоков, излучаемых в верхнюю и нижнюю полусферы, и коэффициент полезного действия.

От распределения в пространстве светового потока прибора, будет зависить его назначение в освещении. Оценивается светораспределение при помощи, такой характеристики – как кривая сила света.

Кривая сила света – это графическое отображение распределения света в пространстве, изображается графиком I (а,Ь), здесь а и b – углы в которых распространяется световой поток в поперечной и продольной плоскостях. По форме она должна напоминать овал, который вытянут вдоль вертикальной оси у светового прибора, и чем она больше на него похожа, тем будет уже кривая и тем больше освещенность в центре светового пятна. От того какого вида эта кривая зависит главная характеристика световых приборов.

Исходя из выше перечисленного, можно осветительные приборы разделить на еще 7 видов, используя типовую кривую силу света:

1. Равномерная (М)

2. Полуширокая (Л)

3. Косинусная (Д)

4. Широкая (Ш)

5. Синусная (С)

6. Концентрированная (К)

7. Глубокая (Г)

Типовая кривая сила света (кд) светильника рассчитана на значение силы света при световом потоке лампы Fcв = 1000 лм. Основной признак, определяющий тип кривой – отношение максимальной силы света прибора освещения к средней арифметической для данной плоскости.

Все световые приборы делят на классы, в соответствии с тем, какую часть всего потока света светильника будет составлять световой поток нижней полусферы. В пространстве поток может распространяться преимущественно вниз (светильник прямого света), вверх (светильник отраженного света), во все стороны равномерно (светильник рассеянного света).

Осветительный прибор рассеянного света подходит для общего освещения. Его отличие в равномерном распределении яркости света, в особенности насыщения окружающего его пространства светом и мягкими тенеобразующими свойствами, что необходимо для создания зрительного комфорта.

Осветительный прибор отраженного света создает наиболее равномерное и комфортное освещение, полностью соответствующее нормам по ограничению показателя слепящего эффекта и дискомфорта, хорошая насыщенность светом, сочетание с боковым или верхним дневным светом.

Осветительный прибор прямого света в основном предназначен для помещения с невысоким потолком. В основном, это обычный потолочный или встроенный в потолок прибор. Они отличается экономичностью при освещении для чтения и работы или при подсветке скульптур, картин и т. д.

В зависимости от части светового потока, который приходится на нижнюю полусферу, осветительные приборы делятся на 5 классов:

1. отраженного 20% и меньше (О).

2. преимущественно отраженного от 20 до 40 %) (В);

3. рассеянного от 40 до 60 %) (Р);

4. преимущественно прямого от 60 до 80 %) (Н);

5. прямого света, при части более 80 % (П);

Эти параметры должны быть указаны производителем в сопроводительной документации на осветительный прибор.

Классификация осветительных приборов по основному назначению

По основному назначению осветительные приборы делят на следующие группы:

• для функционального наружного освещения;

• для освещения производственных помещений;

• для освещения бытовых помещений;

• для декоративного наружного освещения;

• для внутреннего освещения транспорта;

• для освещения офисных, административных и других общественных помещений ;

• для архитектурно-художественного освещения сооружений, памятников,зданий, фонтанов и т.п.;

• для освещения сельскохозяйственных помещений;

• аварийного освещения.

• для освещения спортивных сооружений;

По классификации осветительных приборов по основному назначению определяется преимущественная область их использования. Однако такая классификация слишком условна, в виду того, что светильник может использоваться в различных ситуациях.

Так же осветительные приборы классификацируются по конструктивному исполнению

Так осветительные приборы делят на следующие группы (ГОСТ 17677):

• настенные (Б);

Настенный светильник

• напольные (Т);

Напольный светильник

• встраиваемые (В);

Встраиваемый светильник

• настольные (Н);

Настольный светильник

• консольные (К);

Консольный осветительный прибор

• потолочные (П);

Потолочный светильник

• переносные (Р).

Переносной осветительный прибор

• подвесные (С);

Подвесной светильник

• венчающие (Т);

Венчающий осветительный прибор

Конструктивная особенность решает какое место займет светильник в пространстве, исходя из получения наилучшего эффекта и получения заявленных производителем характеристик.

Модели корабельных приборов освещения

Настольный осветитель СС-855

Осветительный прибор данной модели предназначен для организации местного освещения жилых помещений.

Характеристики:

номинальное сетевое напряжение — 24 В, 127 В, 220 В;
номинальная мощность — 60 Вт;
количество ламп — 1 шт.;
патрон — Т34;
масса изделия — 2,2 кг;
защитное стекло — молочного цвета;
конструктивное исполнение — защищенное.

Модель корабельного осветителя СС-850

Судовой светильник модели СС-850 предназначен для организации освещения зоны посадки в шлюпки.

Характеристики:

номинальное сетевое напряжение — 12 В, 24 В;
номинальная мощность — 60 Вт;
количество ламп — 1 шт.;
патрон — Т34, 2Ш-15Н;
масса изделия — 2,2 кг;
защитное стекло — молочного цвета;
конструктивное исполнение — бесцветный.

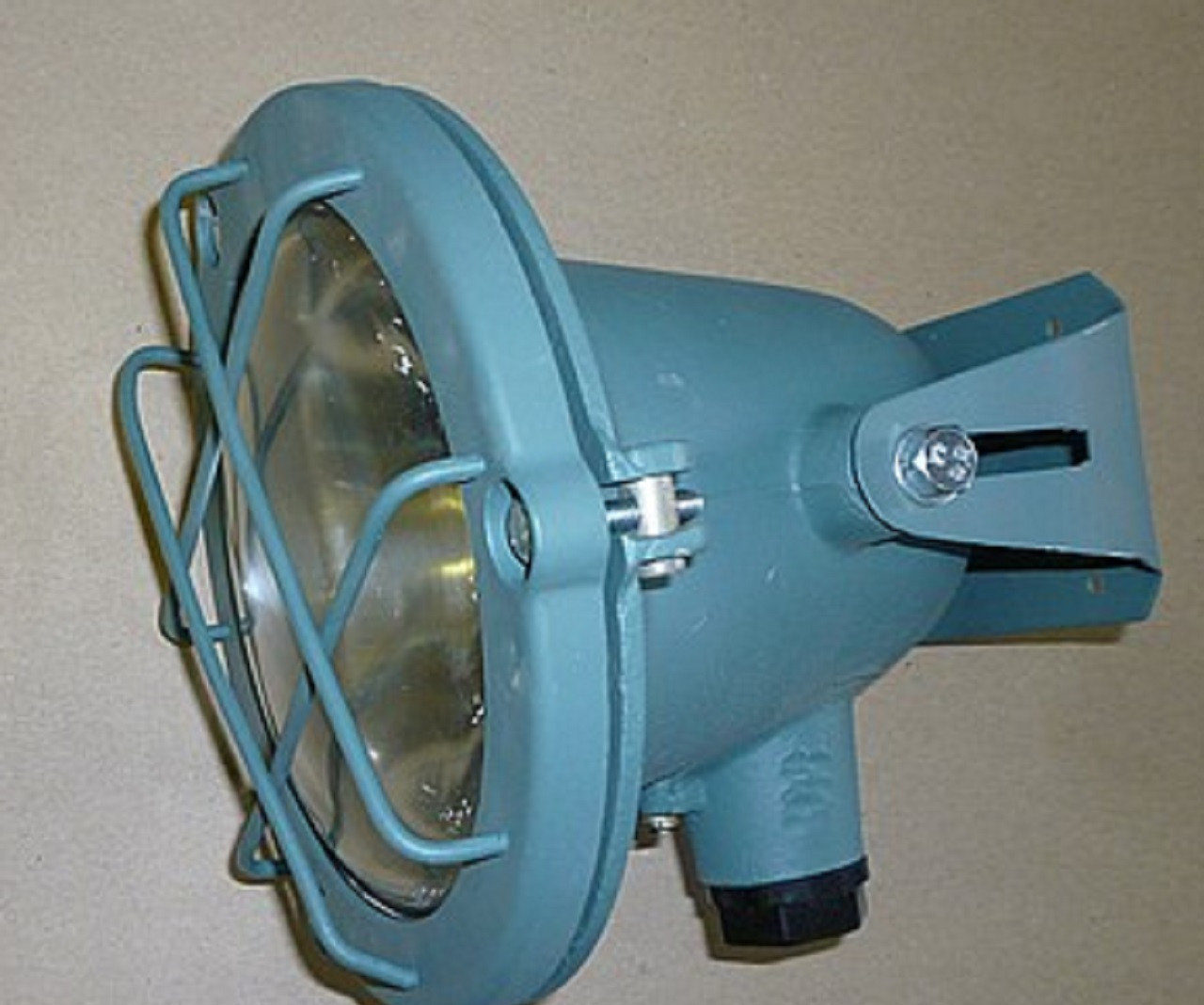

Иллюминационный прибор освещения модели СС-895Б

Прожектор СС-895Б предназначен для иллюминационного освещения.

Характеристики:

номинальное сетевое напряжение — 127 В, 220 В;
номинальная мощность — 500 Вт;
защита — IP54;
масса изделия — 13 кг.

Конструкция:

корпус оборудования — стальной;
защитное стекло — силикатное с резиновым уплотнителем.

Герметичный судовой LED-осветитель RDS10-H

Cудовой светодиодный LED-светильник серии RDS10-H предназначен для освещения вертолетных площадок, обустраиваемых на кораблях, водных платформах. Его используют в ночное время суток, а также в условиях недостаточной видимости.

Характеристики:

масса изделия — 14 кг;
напряжение — 100-240 В;
мощность — 12 Вт;
видимость — 1,5 мили;
диаметр сальников — 9-11 мм;
материал — латунь;
цвет стекла — желтый, красный, зеленый, прозрачный;
защита — IP56;
период эксплуатации — 50 тыс. часов.

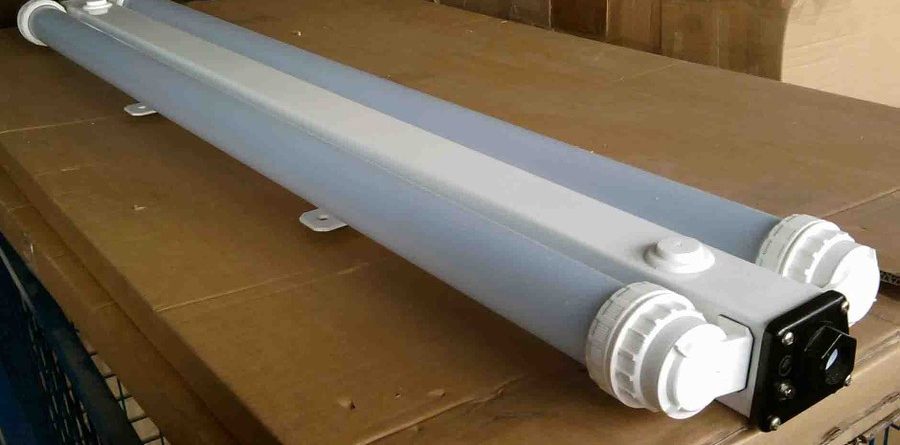

Подпалубный осветитель модели СС-33М

Подпалубные водозащищенные судовые светильники модели СС-33М предназначены для производственных помещений. Устройство оснащено прямоугольным стальным корпусом с сальниками, двумя алюминиевыми стойками, на которых фиксируются два рассеивателя светового потока из полистирола. Герметичность соединения обеспечивают стальные сальники с резиновыми прокладками или сальники из фенопласта. Внутри корпуса находятся стартеры, панель с клеммами и пускорегулирующий механизм.

Характеристики:

световой источник — 2 люминесцентные лампы ЛБ40-7;
напряжение — 220 В;
мощность — 100 Вт;
КПД — 0,65;
стартер 80С-220Т — 2 шт.;
пускорегулирующие устройства — 1УБЕ-36,40/220-ВПП-080, 1УБИ-36,40/220-ВПП-080;
климатическое исполнение — М, ОМ;
защита — IP55;
вес изделия — 14 кг.

Судовой осветитель СС-834Е

Характеристики:

световой источник — лампа накаливания Г127/135/500, Г215/225/500, Г220/230/500, Г230/240/500;
цоколь — Е40/45;
напряжение — 127 В, 220 В;
КПД — 0,5;
защита — IP55;
климатическое исполнение — М4, ТМ4, ОМ4;
вес изделия — 11 кг.

Световой сигнал СС-64АЕ

Сигнальное светотехническое оборудование серии СС-64АЕ монтируется на распределительных щитах. Корпус осветительного прибора выполнен из пластмассы. Сигнальные фонари изготавливаются желтого, красного, синего, зеленого, бесцветного цвета.

Характеристики:

лампа — СМ28-2,8;
мощность — 2,8 Вт;
напряжение — 28 В;
цоколь — B9S/14;
защита — IP55;
вес изделия — 70 гр.

Подпалубный осветитель серии СС-56АЕ

Светильники модели СС-56АЕ предназначены для организации аварийного освещения, световой сигнализации. Исполнение изделия — литой алюминиевый корпус, герметизацию которого обеспечивают три сальника. На оборудовании используется рассеиватель светового потока, выполненный из силикатного стекла. Цвет стекла — синий, зеленый, красный, опаловый, бесцветный. Внутри корпуса размещена панель с клеммами для подсоединения электрокабеля и электрический патрон для лампы.

Характеристики:
