Самодельный распиловочно-отрезной станок из маленькой болгарки

Пусковое устройство для самодельного станка

На этом компоненте остановимся подробнее. Существует старый добрый вариант пусковой кнопки ПНВ 30-У.

Стандартное устройства для пуска и останова

Принцип действия следующий – для старта прибора требуется с усилием нажать кнопку «пуск». Для отключения – просто слегка коснуться кнопки «стоп», которая находится выше пусковой клавиши. Для аварийного отключения очень удобно и безопасно.

Существуют и современные интерпретации. Принцип действия тот же – кнопка выключения более доступна, чем пусковая.

Современный вариант пусковой кнопки

Самым безопасным способом включения болгарки на отрезном станке – не фиксируемая педаль. Управление производится ногой, обе руки в момент пуска свободны. В случае нештатной ситуации просто убираем ногу с педали – инструмент обесточен.

Наиболее безопасный и надежный вариант пуска и останова станка — фиксируемая педаль

Разумеется, это удорожает конструкцию, но вопросы безопасности не имеют стоимости в денежном эквиваленте.

ВАЖНО! Запрещено включать режущий, пилящий и сверлящий инструмент методом соединения вилки с розеткой.

Конструкций придумано достаточно много, с использованием разных материалов – дерево, текстолит, металлический профиль. На наш взгляд, наиболее удачным в плане безопасности и точности работы является самодельный станок, выполненный из стальной профилированной трубы.

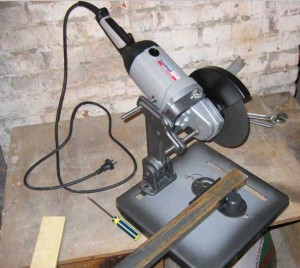

Болгарка закреплена на станине. Очень удобный вариант крепления.

Как правильно изготовить станок из болгарки?

Рассмотрим поэтапно процесс изготовления одного из удачных экземпляров. Конструкция довольно сложная с технической точки зрения, но при этом универсальность и функциональные возможности превосходят характеристики фабричных экземпляров.

Особенностью конструкции является возможность регулировки вылета болгарки по направляющей. Для этого используется пара старых амортизаторов от автомобиля.

Используем старые амортизаторы от автомобиля

Поскольку использовать амортизаторы в качестве несущей конструкции нельзя (слишком тонкие стенки), изготавливаются прочные кронштейны из подходящей трубы.

Делаем кронштейны из трубы

Все заготовки приобретены на пункте приема металлолома, то есть практически бесплатно.

Заготовки из обычного металлолома. Подойдут любые трубы и уголки

Нарезаем элементы конструкции согласно предварительно сделанному чертежу при помощи болгарки, для которой и собирается станок.

Собираем станину будущего станка из приготовленных заготовок

Конструкция сварена при помощи полуавтоматического сварочного аппарата, который есть либо в вашей домашней мастерской, либо в гараже у соседа.

Устанавливаем стойку из амортизаторов и тщательно проверяем крепление

После установки всех основных компонентов необходимо провести испытания. Произвести замеры углов реза, и окончательно подогнать элементы конструкции друг к другу. Затем все части станка необходимо покрасить.

Обязательно красим все делали

Для более легкого хода оси, при закреплении шпильки между шайбами прокладываются обоймы от шарикоподшипников подходящего диаметра. Таким образом, можно затянуть крепежные гайки плотно, без люфта – а ход коромысла останется легким, и не будет подклинивать.

Узел крепления стойки к станине

Основная металлическая конструкция готова. На станине можно увидеть направляющие для подвижного распиловочного стола. Вылет болгарки по оси амортизаторов фиксируется резьбовой шпилькой и двумя гайками. Это необходимо при установке УШМ разных размеров.

Общий вид того что получилось

Под корпуса каждой из УШМ изготовлены персональные крепежные кронштейны, которые при смене инструмента устанавливаются на подвижное коромысло.

Особенности крепления болгарки к стойке

Вторая часть крепления

Направляющие для фиксации заготовок изготовлены под прямой рез (90 градусов) и косой (45 градусов).

Готовый отрезной станок сделанный своими руками за сутки

При эксплуатации станок прикручивается к верстаку для устойчивости, хотя собственного веса достаточно для большинства работ. Жесткости и надежности хватает для установки циркулярного диска по дереву. Качество распила при этом не хуже, чем у стационарной дисковой пилы.

Пусковое устройство выполнено следующим образом. В отдельной коробке установлена силовая розетка и кнопочный выключатель на 15 ампер. Аварийная кнопка выключения имеет больший диаметр по сравнению с утопленной в корпус клавишей «вкл».

На болгарке питание включено всегда, после установки и закрепления ее на кронштейне, питающий кабель включается в розетку пускового устройства, и управление переходит на его кнопки. Мы рассмотрели общие принципы изготовления отрезного станка из болгарки. Каким будет ваш вариант – решайте сами.

Преимущества и недостатки самодельного станка

Если довольно часто вы работаете с болгаркой, то успели почувствовать ее слабые места. Как ни странно, они выражены в достоинстве – мобильности. У оператора не всегда есть возможность зафиксировать детали во время раскроя, а малейшая вибрация может стать причиной разрушения абразивного диска, что довольно часто становится причиной травм.

Мобильное оборудование сложно контролировать при перпендикулярных разрезах. Это верно, если брать в расчет толщину диска и сравнивать ее с меткой и материалом. С помощью углошлифовальной машины непросто нарезать несколько деталей, которые должны иметь одинаковые размеры. Это касается прутиков и небольших труб, после раскроя которых детали приходится еще и подравнивать. Кроме того, руки у вас будут заняты, что приводит к быстрой утомляемости и снижению концентрации внимания. Это следует учитывать по той причине, что УШМ – один из опасных инструментов.

Устройство прижима

В передней части станка размещается прижимной механизм, фиксирующий заготовку во время резки. Можно обойтись простым поперечным упором, однако надёжного и безопасного закрепления, обеспечивающего высокую точность распила, удаётся добиться только путём внедрения в конструкцию винтового прижима. Есть три варианта исполнения этого узла.

Первый — использовать штатный прижим отрезной пилы, снятый с донора. Этот вариант хорош своей простотой, однако найти подобные комплектующие весьма непросто. Тем не менее, если приобрести весь узел в сборе с поворотным столом и градуированной угловой шкалой, удобство пользования самодельным станком будет одним из самых высоких.

Другой вариант — использовать слесарные тиски. Благодаря поворотному основанию можно даже выставлять угол резки, при этом фиксация заготовки будет наиболее надёжной. Основной недостаток такого способа — отсутствие базирующей горизонтальной плоскости, деталь приходится выверять при каждой установке или самостоятельного сооружать подставку. Также при использовании слесарных тисков сильно увеличивается высота установки заготовки. Компенсировать её можно только путём поднятия скобы, в которой крепится поворотный шарнир, на соответствующую высоту.

Третий способ — самостоятельное изготовление прижима. Для этого потребуется винт с трапециевидной резьбой, шаг которой составляет не менее 2 мм, и гайка такого же типа, которая приваривается в передней части стола. В качестве прижимного упора можно применить отрезок обычной угловой стали, к которой винт крепится посредством упорного подшипника или на скользящей посадке.

Настройка и доработка

Когда основные узлы пилы собраны, необходимо произвести настройку станка. Она заключается в выравнивании двух базирующих плоскостей и режущего диска относительно друг друга.

При зажатии деталь занимает определенное положение в пространстве, определяемое плоскостью поперечного упора и стола. Также для горизонтального базирования может использоваться дополнительная надстройка, как в случае с лекальными тисками. Поскольку эта плоскость не поддаётся регулировке, относительно её устанавливают положение режущего диска, используя слесарный угольник. Наклонить плоскость реза соответствующим образом можно только путём деформирования той части рычажного механизма, посредством которого болгарка крепится к шарниру.

Преимущества отрезного станка из болгарки

Если вам необходимо банально нарезать куски старой водопроводной трубы для подвязки огурцов – точность не является принципиальным вопросом. А в случае, когда необходим точный раскрой материала для сварки какой-нибудь конструкции – допуск в 3-5 мм может стать критичным.

Следующей проблемой является соблюдение перпендикулярности разреза. Добиться прямой линии под углом 90 градусов к оси заготовке, держа болгарку в руках – практически нереально. То же самое касается отрезов под фиксированными углами. При перекосе часто разрушаются абразивные диски, осколки могут нанести травму.

Когда вы нарезаете достаточно много заготовок – через пару часов работы вообще не будет сил держать инструмент в руках, говорить в таком случае о точности не приходится.

Распил деревянных заготовок – отдельная тема. Подробно о диска для болгарки по дереву и о том можно ли пилить ими дерево тут. Используя специальные диски, которыми можно безопасно работать по дереву – качественного реза не добьешься. А правильные дисковые пилы, установленные на УШМ – смертельно опасны для мастера, держащего инструмент в руках.

Существуют заводские варианты станков, фиксирующих болгарку и превращающих работу по раскрою заготовок в безопасное и точное занятие. Но такие приспособления стоят достаточно дорого, и не всегда универсальны. Проще говоря, найти экземпляр, который идеально подходит именно для вашей УШМ – занятие непростое.

Заводской вариант крепления болгарки на станине

Какую взять УШМ

Как бы высок ни был соблазн применить имеющийся в наличии инструмент, для самодельного станка всё же лучше приобрести новую болгарку. Связано это с тем, что даже при тщательно продуманной конструкции отрезной пилы снятие и установка УШМ занимает отнюдь немало времени, особенно с учётом юстировки электроинструмента для соблюдения точности реза. К тому же к болгарке, используемой в конструкции отрезной пилы, предъявляется ряд дополнительных требований:

Регулировка оборотов. Далеко не каждого мастера устроит предельная глубина реза, которую может обеспечить стандартная УШМ с диском 230 мм. Возможно, появится желание использовать отрезные круги большего диаметра, для чего необходимо будет снизить обороты для достижения корректной радиальной скорости.
Минимальная длина корпуса. Слишком длинная рукоять или увеличенная длина двигателя вынуждают конструктора сооружать основное плечо поворотного шарнира с большим вылетом, из-за чего возрастает материалоёмкость и нагрузка на поворотный узел, также это негативно сказывается на точности юстировки.
Минимальные габаритные размеры редуктора. С эти все понятно: чем больше «чистый» диаметр круга, тем больше глубина реза. У болгарок сопоставимой стоимости и мощности этот показатель может существенно отличаться.
Наличие штатных отверстий для крепления передней рукоятки — самый важный показатель. Обычно в болгарках фигурирует резьба диаметром 12 мм с шагом 2,5 мм, это нестандартный типоразмер, обычно мастеровым приходится использовать для закрепления резьбовой штифт, запаянный в ручку. Однако во многих УШМ отверстия двухступенчатые, в глубине спрятана обычная резьба М10 — это идеальный вариант.

В остальном требования к инструменту невысоки. Конечно, лучше не отдавать предпочтение болгаркам «однодневных» торговых марок китайского происхождения, достаточно будет относительно надежного Intertool или Фиолент мощностью не менее 2 кВт.

Поворотно-протяжный механизм

Мы подошли к самой сложной части станка — рычажному механизму подачи. Его основным узлом будет шатун автомобильного двигателя, для уменьшения затрат рекомендуется приобретать запчасти к автомобилям таких марок как Daewoo или Chery. Также можно использовать б/у комплектующие, но без деформации шейки и без следов сильной выработки.

Для крепления шатуна к столу необходимо изготовить вилку из стальной полосы толщиной порядка 6–7 мм, её можно либо согнуть горячим способом на оправке, либо сварить из трёх прямоугольных фрагментов. Расстояние между внутренними стенками должно быть равно ширине верхней головки шатуна. В боковых стенках скобы нужно просверлить два соосных отверстия, диаметр которых соответствует типоразмеру шатунной втулки. Закрепление шатуна в скобе выполняется посредством штатного поршневого пальца, при этом выступы по краям выбирают дистанционными шайбами, а затем стягивают болтом и гайкой.

Вилочная головка шатуна предназначена для закрепления в ней бесшовной трубы соответствующего диаметра, которую можно заменить стальным стержнем, посаженным в подшипник качения подходящего типоразмера. В последнем случае установка вкладышей не требуется. Верхний узел должен оставаться подвижным, оптимальный вариант — проточить вставку с допуском порядка 0,02 мм. Лучший способ избежать смещения вставки — проточка двух канавок под стопорные кольца. С одной стороны труба или стержень должны иметь вылет для крепления рычага, в качестве которого хорошо пойдут две широкие стальные полосы или отрезки профильной трубы. Их нужно изогнуть с учетом формы корпуса болгарки и просверлить два отверстия для крепления редуктора болтами.

Поворотный ход механизма обеспечивается верхней головкой шатуна. При этом диск двигается наклонно от передней части заготовки к задней нижней, что увеличивает максимальную длину хода и глубину реза. Протяжка осуществляется за счёт нижней головки: когда запас поворотного хода исчерпан, весь шарнир наклоняется вперед и позволяет диску сместиться на дополнительные 80–100 мм. Чтобы регулировать усилие срабатывания обоих суставов, необходимо подобрать пружины с соответствующим усилием. В качестве альтернативы можно предложить гидравлические стойки для мебельных фасадов.

Регулировать усилие пружин или стоек можно очень просто — путём варьирования их предварительного натяжения и высоты закрепления. В тонкой части шейки шатуна нужно просверлить ряд 6 мм отверстий с шагом 15–20 мм. Поскольку сталь в шатунах легированная и термически обработанная, для сверления следует использовать сверло по бетону с победитовой напайкой, заточенное классическим способом с образованием угла при вершине в 120°. Изменяя места крепления пружин к шарниру и столу можно достаточно быстро добиться нужного соотношения усилий натяжения и сжатия.

Общее описание конструкции

На просторах интернета можно встретить огромное число вариаций на тему изготовления самодельной маятниковой пилы. Большинство из них совершенно не пригодны для повседневного использования, хотя встречаются действительно интересные технические решения. Мы предлагаем собирательный образ станины с рычажным шарниром, отвечающий базовым требованиям по надёжности и удобству использования. Предупреждаем, что такое исполнение требует внимательного и старательного отношения при сборке, но результат определённо того стоит.

В основании располагается каркас из стального проката, который может быть дополнительно покрыт горячекатанным листом. Важнейшее требование к этой части станка — высокая жёсткость и вес для достаточной устойчивости, либо наличие узлов крепления для стационарной установки на массивное основание.

В идеале самодельная пила должна иметь механизм как рычажно-поворотной, так и протяжной подачи. В фабричном исполнении для этого применяется обычный шарнир на узлах качения и рельсовые направляющие. Мы же предлагаем вариант с двумя суставами, в котором корректность хода обеспечивает подбором усилия пружин-компенсаторов.

Электрическое подключение

При использовании самодельной отрезной пилы крайне неудобно постоянно фиксировать штатную кнопку включения электроинструмента. Поэтому, как правило, ее исключают из электрической схемы либо блокируя механически, либо замыкая провода накоротко.

Правила безопасности при использовании стационарного металлообрабатывающего оборудования требуют, чтобы элементы управления коммутировались напряжением 12 или 24 В. Таким образом в электрическая схема дополняется недорогим импульсным трансформатором и промежуточным контактором модульного типа. Разместить электрооборудование можно в обычном щитке с DIN-рейкой, закреплённом в задней части стола.

Из способов включения наиболее предпочтительно использовать педаль без фиксации, это наиболее безопасный тип коммутирующего устройства. Также можно применить обычную кнопку «Пуск-Стоп» с шунтированием, однако в таком варианте лучше дополнительно установить аварийную кнопку-грибок.

Выход один – сделать отрезной станок своими руками

Какие элементы обязательно необходимо предусмотреть в конструкции:

Прочная и тяжелая станина. Идеальный вариант – надежное крепление конструкции к устойчивому верстаку;

Стойка для коромысла должна быть строго перпендикулярна столу.

Качающейся кронштейн (коромысло), который изготовлен с учетом конструктивных особенностей вашей болгарки; Удобная ручка – захват, которая обеспечивает безопасное перемещение УШМ по вертикали;

Если болгарку удастся закрепить таким образом, что можно будет пользоваться штатной ручкой – это самый надежный вариант.

Пружина, которая будет возвращать инструмент в исходное положение по окончании отреза;

Правильные вариант – пружина на растяжение, с ходом возврата не менее 25% от хода оси редуктора угловой шлифовальной машины.

Защитный кожух;

Обязателен при использовании любого диска, будь то абразив или металлическая циркулярка. Открытый рабочий сектор не должен быть направлен в сторону оператора.

Устройство, которое будет фиксировать заготовку;

Если вам необходима точность или возникает необходимость нарезать абсолютно одинаковые заготовки – надо использовать разметку с шагом до 1 мм. Для этого подойдет металлическая линейка, соединенная с упором.

Устройство пуска и аварийного отключения.

ВАЖНО! Использовать выключатель, установленный на корпусе электроинструмента небезопасно.

К тому же, после закрепления болгарки на кронштейне, он может стать недоступным. Поэтому клавиша пуска на УШМ переводится в положение «ВКЛ», регулятором (при его наличии) устанавливаются требуемые обороты, а запускается станок отдельным пусковым устройством.

Изготовление отрезного станка из болгарки под точные работы!

Такие приспособления для болгарки как отрезной станок изготавливаются при помощи следующих материалов и инструментов: стального уголка, профильной трубы, металлического листа под платформу (можно использовать ДСП), сварочного аппарата, швеллера, дрели, вала, нескольких подшипников, трубы с небольшим диаметром, пружины, реле и педали. Сварка, в принципе, может быть заменена на прочные болты – тут придется воспользоваться дрелью.

Стоит отметить, что при такой реализации станка, он может быть с легкостью разобран, если появиться такая необходимость.

первый вариант конструкции

Детали и крепежи

Изготавливать станок начинаем с каркаса. Под каждую болгарку потребуется индивидуальная схема, поскольку каждый производитель выпускает болгарки собственной конструкции – в некоторых придется осуществить снятие ручки, а где-то нужно будет изобретать стойку под всю болгарку в целом! Кроме этого, для разных диаметров дисков нужны различные каркасы.

Каркас

В составе простейшего каркаса есть две рамы и общая ось. Нижняя рама должна быть закреплена поверх платформы из металла либо из ДСП. Для большой болгарки, лучше пользоваться металлом. Следует обеспечить вращение верхней рамы, на которую крепят болгарку, по отношению к нижней раме в вертикальной плоскости, подобно маятнику. Чтобы зафиксировать исходное положение, придется воспользоваться пружиной. На нижнюю раму следует приварить крепление, в состав которого входят прижимной уголок и подвижная струбцина.

Второй вариант конструкции

Линейка — для данного конкретного случая, можно использовать подвижную линейку, имеющую ограничитель, которая приваривается на трубку. Ею регулируется точность размера, после чего производиться закрепление с помощью торцевого винта!

Электроника. Чтобы повысить удобство использования вашего станка, нужно предусмотреть такие вещи как пусковая педаль либо кнопка (коммутация при помощи низковольтного реле на 12 В). При помощи данной педали и будет производиться подача напряжения к болгарке.

Основание станка

Для начала нужно сварить рамку из угловой стали сечением не менее 40Х40 мм. Конкретный размер стола зависит от массивности обрабатываемых деталей и габаритов инструмента, но в среднем будет достаточно ширины 40–45 см и длины не менее 65 см.

Для обеспечения достаточной жёсткости необходимо добавить распорки и угловые косынки. Как минимум одна дополнительная связь из стальной полосы должна быть установлена по центру стола, еще одна — с отступом 60–80 мм от заднего края, где будет крепиться основание шарнира. Вся конструкция выполняется на сварных соединениях с двухсторонней проваркой швов. Верхнюю плоскость каркаса нужно обязательно отшлифовать для плотного прилегания листа.

Обшить каркас стола сверху можно листовой сталью толщиной от 2 до 3 мм. Оптимально, если лист будет съёмным, для этого к изнанке нужно приварить резьбовые части 6 мм болтов в количестве 12–14 шт, равномерно распределив их по площади стола. Лист должен накрывать не менее 2/3 основания начиная с переднего края. Больше не нужно, всё равно основание шарнира должно крепиться непосредственно к несущей конструкции.
