Простой токарный станок из дрели

СОДЕРЖАНИЕ
0
58 просмотров
08 февраля 2020

Изготавление патрона станка

В хорошем станке сверло не должно бить, а сделать это очень трудно.

Патрон на вал двигателя просто так не установишь. Необходим переходник с конического отверстия патрона на цилиндрический вал мотора. Изготовить конический переходник с нужной точностью на обычном токарном станке практически невозможно, поэтому было найдено другое решение проблемы.

Прежде всего, нужно изготовить упрощенный переходник.

На чертеже показан переходник к патрону В10 с укороченным конусом Морзе, в котором не нужна коническая поверхность. Сделав такой переходник, обязательно проверьте его сопряжение с валом мотора.

Затем нужно изготовить или подобрать стержень, диаметр которого точно соответствует валу мотора. Проверьте сопряжение  стержня с изготовленным переходником. При изготовлении станка таким стержнем служила патимиллиметровая фреза.

Теперь нужно просверлить дно патрона сверлом несколько большего диаметра, чем стержень.

Слегка, тонким слоем машинного масла, протрем стержень, чтобы он не склеился с переходником. Через просверленное в патроне отверстие вставляем стержень в патрон и зажимаем его как сверло.

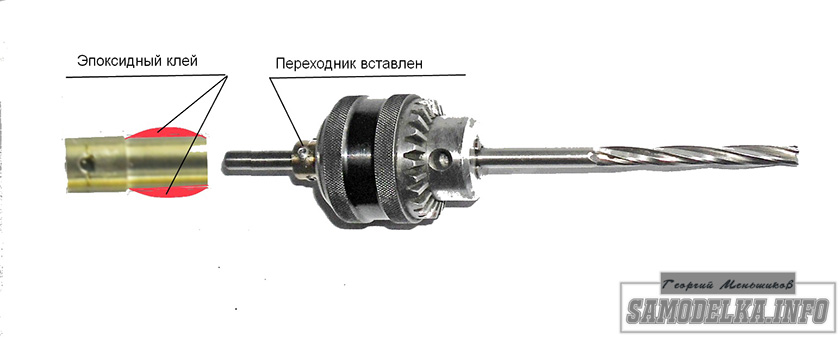

Обмазываем переходник густым эпоксидным клеем (например, Поксиполом, который продается в любом хозяйственном магазине) и по стержню вдвигаем его в патрон.

Переходник надо вставить до упора, но не вбивайте его, чтобы не сдвинуть стержень в кулачках патрона. Провернем раз-другой переходник на стержне, чтобы клей растекся, и оставим сборку сушиться. Через сутки вынимаем стержень и патрон можно одеть на вал двигателя.

В результате мы получили идеальное осевое совпадение кулачков патрона с осью двигателя. При склеивании ось переходника сцентрована с кулачками патрона технологическим стержнем, а все перекосы и зазоры между конусом патрона и переходником заполнены клеем.

Позже стало понятно, что требования к точности изготовления переходника, кроме допуска на отверстие, можно снять, так как клей компенсирует погрешности изготовления (кстати, не только переходника, но и отверстия в патроне). Именно так и был изготовлен переходник к настольному станку.

Автор статьи “Сверлильный станок своими руками” Георгий Меньшиков

Смотрите так же:

  • Самодельный токарный станок «Микрон»
  • самодельный токарный станок по дереву
  • станок для заточки ножей своими руками
  • самодельное приспособление для заточки сверл малого диаметра
  • наждак своими руками
  • Ваша статья будет здесь если Вы ее нам пришлете :)  [email protected]

Пиноль для сверлильного станка своими руками — Справочник металлиста

Профессиональное сверлильное оборудование не всегда по карману отечественному покупателю.

В силу завышенных расценок за бренд многие умельцы задаются вопросом: как сделать сверлильный станок своими руками дома без крупных затрат? Используя уже проверенные специальные схемы можно изготовить портативный агрегат из обычной дрели.

Главной особенностью самодельного станка является возможность самостоятельно дорабатывать конструкцию при необходимости или с целью расширения функционала. Предоставленные фото помогут собрать надежный и недорогой станок в домашних условиях.

Пошаговая инструкция по изготовлению сверлильного станка

1. Изготовление основания под сверлильный станок из дрели для крепежа оборудования. В качестве основы можно использовать металлическую пластину размером 500 мм (д) х 300 мм (ш) и толщиной от 5 мм.

Дополнительно потребуется уголок 40х40 или 50х50 мм, который будет выполнять функцию надежных подставок. Элементы соединяются между собой при помощи сваривания.

По окончанию сварочных работ желательно зачистить швы и сгладить все выступы заподлицо с основной пластиной.

2. Регулировочные механизмы для станка.

Для правильной работы мини сверлильного станка потребуется выставить оборудование по уровню.

Для этого изготавливается регулировочный механизм в виде удлиненной (регулировочной) гайки и обычных болтов М12.

Потребуется 4 механизма для каждого угла основы. Гайки привариваются к уголку в уровень, после чего закручиваются болты.

Перед выполнением сварочных работ рекомендуется проверить совместимость гаек и болтов, чтобы в будущем избежать возможных трудностей и повреждений резьбы.

3. Изготовление подъемной колонны для регулировки уровня опускания сверла.

Квадрат будет использоваться для фиксации положения станка

Чтобы сверлильный станок своими руками работал без каких-либо проблем важно сохранять симметричность всех деталей

Имеющиеся выступы после сварки лучше всего удалить путем шлифования напильником.

В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы.

В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт.

4. Механизм регулировки высоты и положения сверла.

В силу особенностей конструкции самодельного сверлильного станка можно использовать тросиковый привод для регулирования уровня сверления.

Для крепления троса потребуется изготовить вращающийся барабан с рукояткой и П-образную скобу для его крепления.

Скоба с барабаном приваривается к квадрату. В нижней части колонны на основе требуется приварить болт для крепления петли тросика. Рукоятку для вращения можно изготовить любой конфигурации.

Для работы системы тросик продевается специальным образом через барабан и натягивается с окончательным закреплением в верхней части колонны.

5. Крепежная система для дрели. По представленным чертежам и видеоматериалам можно легко изготовить крепежную систему для фиксации сверлильного устройства.

Для этого необходим уголок 150-200 мм с заранее просверленными отверстиями с резьбой под болты. К уголку приваривается квадратная труба сечением 25х25 в форме буквы «Л».

К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели. Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм.

Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине.

Для его установки потребуется просверлить несколько отверстий в металлической основе станка.

7. Покраска элементов и смазка узлов. После изготовления станка можно покрасить все элементы для защиты металла от коррозии. Для этого подойдет любая краска.

Дополнительно рекомендуется смазать все трущиеся детали литолом или любой другой технической смазкой.

Рукоятку можно оснастить самодельными деревянными ручками для удобства пользования станком.

https://www..com/watch?v=vhidL0q_f18

Конечный результат и функциональность станка можно просмотреть по предоставленному видео.

Готовое устройство является бюджетной и простой альтернативой брендовым видам оборудования.

Как сделать сверлильный станок своими руками

Сделать сверлильный станок своими руками целесообразно в тех ситуациях, когда в домашней мастерской или гараже возникнет необходимость сверления отверстий в деталях различной конфигурации, а также изготовленных из разных материалов. Следует отметить, что такое устройство позволяет получать отверстия с достаточно высоким уровнем качества.

Вместо заключения

Как видите, сделать ЧПУ, которое не уступит китайским моделям, – реально. Сделав комплект запчастей с нужным размером, имея качественные подшипники и достаточно крепежа для сборки, эта задача – под силу тем, кто заинтересован в программной технике. Примера долго искать не придётся.

На фото внизу – некоторые образцы станков, имеющих числовое управление, которые сделаны такими же умельцами, не профессионалами. Ни одна деталь не делалась поспешно, произвольным  размером, а подходящая к блоку с большой точностью, с тщательным выверением осей, применением качественных ходовых винтов и с надёжными подшипниками. Верно утверждение: как соберешь, так и работать будешь.

На ЧПУ выполняется обработка дюралевой заготовки. Таким станком, который собрал умелец, можно выполнить много фрезерных работ.

Еще один образец собранного станка, где плиту ДВП используют как рабочий стол, на котором возможно изготовление печатной платы.

Каждый, кто начнет делать первое устройство, скоро перейдет и к другим станкам. Возможно, захочет испытать себя в качестве сборщика сверлильного агрегата и, незаметно, пополнит армию умельцев, собравших немало самодельных устройств. Занятия техническим творчеством сделают жизнь людей интересной, разнообразной и насыщенной.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

2 Как сделать сверлильный станок из дрели?

В домашних мастерских подобное сверлильное оборудование встречается чаще всего, что обусловлено простотой его самостоятельного изготовления. Вам не потребуются материалы высокой прочности и какие-либо специальные приспособления. Мини-агрегат для сверления отверстий включает в себя всего лишь четыре ключевых компонента:

  • станину, служащую основанием станка;
  • механизм вращения (в нашем случае его роль играет электрическая дрель);
  • устройство подачи;
  • вертикальная стойка.

Стойку обычно делают из обычной ДСП либо из досок, так как небольшая масса дрели не требует применения более прочных материалов. А вот станину лучше изготавливать максимально массивной. Это обеспечит отсутствие вибраций в процессе сверления, а значит, и более комфортную работу.

Мастера советуют использовать для основания агрегата сравнительно толстую (от 2 сантиметров) мебельную плиту. Идеальным же вариантом признается применение для изготовления станины и стойки старого фотоувеличителя. Его нужно будет лишь немного доработать, чтобы получить действительно надежную конструкцию мини-станка для бытовой эксплуатации.

Качество и точность сверления на самодельном агрегате зависит от правильности соединения станины и вертикальной стойки. Поэтому к этой части работ нужно подойти максимально ответственно. Рекомендуется вырезать из полос стали две направляющие, которые затем соединяют шурупами со стойкой. По указанным направляющим будет перемещаться колодка с дрелью.

Непосредственно колодку необходимо изготовить так, чтобы она надежно держала электрическую дрель. Добиться этого несложно, используя небольшие стальные хомуты. Желательно, кроме того, разместить небольшую прокладку из резины между колодкой и дрелью. Она существенно уменьшит вибрацию и сделает процесс эксплуатации установки более комфортным.

Механизм подачи сверлильного станка из дрели представляет собой простейший рычаг, который будет перемещать колодку с инструментом в вертикальном направлении. Данный механизм желательно снабдить пружиной сравнительно большой упругости и мощности. Один конец пружины должен упираться в смонтированный на стойке неподвижный деревянный брус, другой – в колодку.

Если вы хотите добиться максимального удобства работы с самодельным станком и не планируете периодически снимать электродрель, рекомендуется ее переключатель просто-напросто разобрать, а на станине смонтировать отдельную кнопку, с помощью коей вы будете запускать и выключать свой сверлильный агрегат. Как видим, все довольно-таки просто. Любой более-менее “рукастый” мужчина способен сделать себе небольшой и удобный станочек из дрели.

Металл или дерево?

Деревянный сверлильный «станок»-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.

Принципиальные моменты работы на сверлильном станке

Вновь изготовленный станок требует дополнительной наладки. Пробное включение проводят на столе, где убраны все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

  • сверло вращается по оси, не создавая быстрым вращением расширяющиеся сектора;
  • опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
  • отрегулировано перемещение дрели по салазкам туго, но без заеданий и рывков;
  • для сквозных отверстий приготовлена специальная подложка, чтобы не портить станину.

Всегда следует помнить, быстроходный режущий инструмент является источником повышенной опасности. Переналадку проводить можно только на обесточенном оборудовании. Глаза всегда должны быть защищены очками.

Подборка различных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неиссякаемую смекалку народных умельцев. В магазине купить можно всё, но создать собственный инструмент – достойно мастера.

Максимум внимания – станине

Необходимая жесткость станку обеспечивается за счёт станины. На нее устанавливают подвижной портал, систему рельсовых направляющих, ШД, рабочую поверхность, ось Z и шпиндель.

К примеру, один из создателей самодельного станка ЧПУ, несущую раму сделал из алюминиевого профиля Maytec – две детали (сечение 40х80 мм) и две торцевые пластины толщиной 10 мм из этого же материала, соединив элементы алюминиевыми уголками. Конструкция усилена, внутри рамы сделано рамку из профилей меньших размеров в форме квадрата.

Станина монтируется без использования соединений сварного типа (сварным швам плохо удаётся переносить вибронагрузки). В качестве крепления лучше использовать Т-образные гайки. На торцевых пластинах предусмотрена установка блока подшипников для установки ходового винта. Понадобится подшипник скольжения и шпиндельный подшипник.

Основной задачей сделанному своими руками станку с ЧПУ умелец определил изготовление деталей из алюминия. Поскольку ему подходили заготовки с максимальной толщиной 60 мм, он сделал просвет портала 125 мм (это расстояние от верхней поперечной балки до рабочей поверхности).

Детали для сборки

  1. Двигатель с патроном и цангой. С одной стороны кулачковый патрон это очень удобно, но с другой он гораздо массивнее цангового зажима, то есть часто подвержен биениям и очень часто их приходится дополнительно балансировать.
  2. Фанерные детали. Ссылку на файлы для лазерной резки в формате dwg (подготовлено в NanoCAD) можно будет скачать в конце статьи. Достаточно просто найти фирму, которая занимается лазерной резкой материалов и передать им скачанный файл. Отмечу отдельно то, что толщина фанеры может меняться от случая к случаю. Мне попадаются листы которые немного тоньше 5мм, поэтому пазы я делал по 4,8мм.
  3. Напечатанные на 3D-принтере детали. Ссылку на файлы для печати деталей в stl-формате можно будет также найти в конце статьи
  4. Полированные валы диаметром 8мм и длиной 75мм — 2шт. Вот ссылка на продавца с самой низкой ценой за 1м, которую я видел
  5. Линейные подшипники на 8мм LM8UU — 2шт
  6. Микропереключатель KMSW-14
  7. Винт М2х16 — 2шт
  8. Винт М3х40 в/ш — 5шт
  9. Винт М3х35 шлиц — 1шт
  10. Винт М3х30 в/ш — 8шт
  11. Винт М3х30 в/ш с головкой впотай — 1шт
  12. Винт М3х20 в/ш — 2шт
  13. Винт М3х14 в/ш — 11шт
  14. Винт М4х60 шлиц — 1шт
  15. Болт М8х80 — 1шт
  16. Гайка М2 — 2шт
  17. Гайка М3 квадратная — 11шт
  18. Гайка М3 — 13шт
  19. Гайка М3 с нейлоновым кольцом — 1шт
  20. Гайка М4 — 2шт
  21. Гайка М4 квадратная — 1шт
  22. Гайка М8 — 1шт
  23. Шайба М2 — 4шт
  24. Шайба М3 — 10шт
  25. Шайба М3 увеличенная — 26шт
  26. Шайба М3 гроверная — 17шт
  27. Шайба М4 — 2шт
  28. Шайба М8 — 2шт
  29. Шайба М8 гроверная — 1шт
  30. Набор монтажных проводов
  31. Набор термоусадочных трубок
  32. Хомуты 2.5 х 50мм — 6шт

Когда сверлильный станок необходим

Сверлильный станок из дрели используется теми, кто создаёт самодельные предметы. Изготавливают их с фантазией, найти нужные детали в магазине затруднительно и теряется смысл. Мастера любят всё создавать самостоятельно. Зачастую перед таким умельцем встаёт вопрос точности отверстий, которые он должен просверлить. Все знают, что навесу и на коленке точного выполнения работ не бывает. Потребуется держак, для закрепления инструмента с оснасткой.

Какой именно дрелью воспользоваться, зависит от характера увлечения мастера. Изготовление электронных плат для радиолюбителей требует сечение свёрл от 0,3 мм, вручную при малейшем отклонении от прямого угла сверло лопнет. Только маленький сверлильный станок спасёт положение, но стоит он дорого. Выход один – сделать самому.

На собственном, созданном из подручных материалов станке можно:

  • выполнить сквозные и глухие отверстия;
  • просверлить в тонкой заготовке отцентрованное перпендикулярное отверстие;
  • вырезать отверстие или нарезать резьбу.

Дополнения

  1. Кстати, тем, кто никогда раньше не работал с такими деталями, хорошо бы напоминать, что пластмасса от 3D принтеров боится нагрева. Поэтому здесь следует быть аккуратным — не стоит проходить отверстия в таких деталях высокоборотной дрелью или Дремелем. Ручками, ручками….
  2. Я бы еще порекомендовал устанавливать микропереключатель на самой ранней стадии сборки, так как привинтить его к уже подсобранной станине нужно еще суметь — очень мало свободного пространства. Не помешало бы также посоветовать умельцам заблаговременно хотя бы залудить контакты микропереключателя (а еще лучше — заранее припаять к ним провода и защитить места пайки отрезками термоусадочной трубки), дабы впоследствии при пайке не повредить фанерные детали изделия.
  3. Мне видимо повезло и патрон на валу оказался не отцентрированным, что приводило к серьезной вибрации и гулу всего станка. Удалось исправить центровкой «плоскогубцами», но это не хороший вариант. так как гнет ось ротора, а снять патрон уже не реально, есть опасения, что вытащу эту самую ось целиком.
  4. Затяжку винтов с гроверными шайбами производить следующим образом. Затягивать винт до момента, когда сомкнется (выпрямится) гроверная шайба. После этого повернуть отвертку на 90 градусов и остановиться.
  5. Многие советуют приделать к нему регулятор оборотов по схеме Савова. Он крутит двигатель медленно когда нагрузки нет, и повышает обороты при появлении нагрузки.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

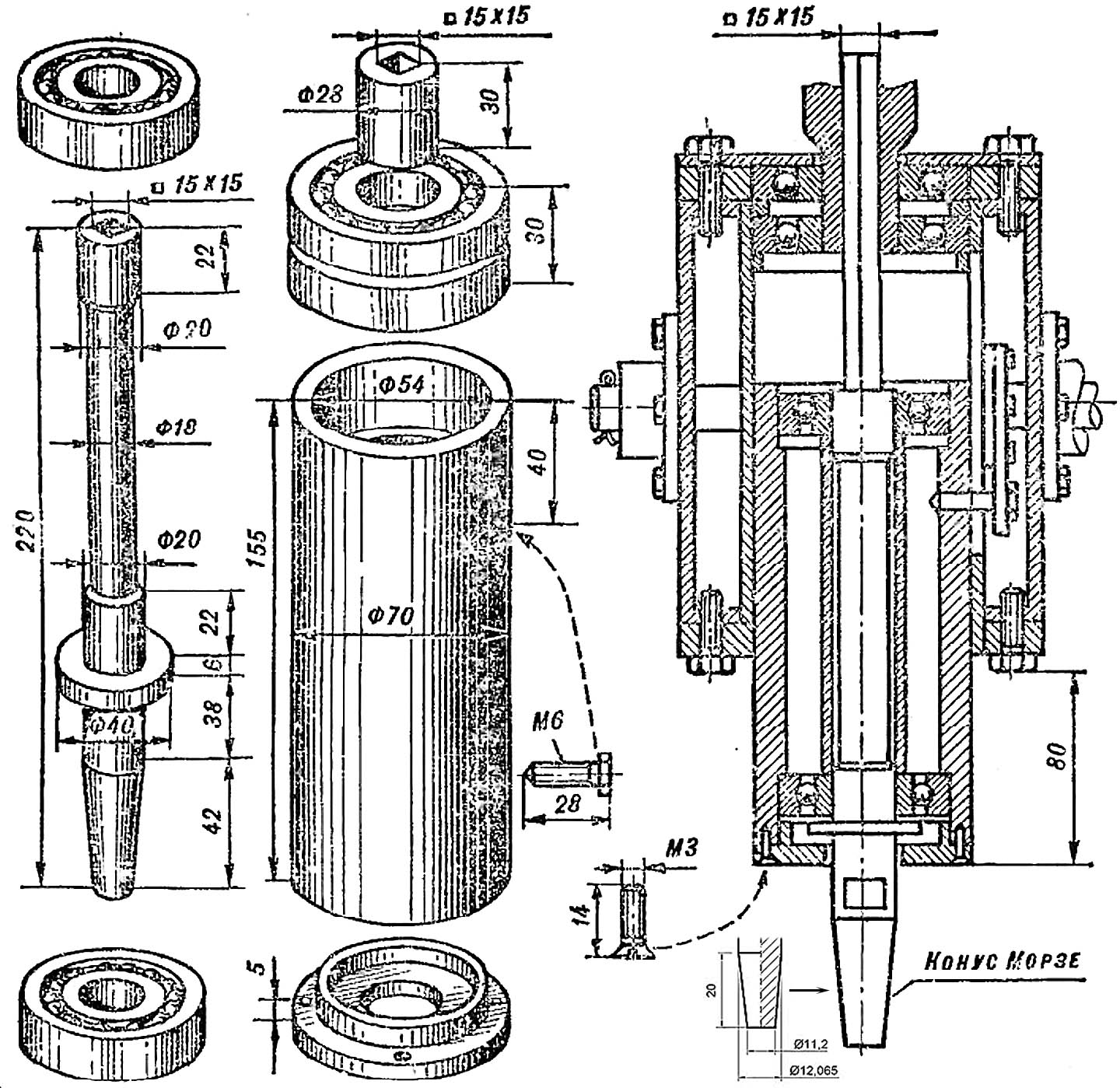

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Сборка некоторых важных узлов станка

В станке, который вы начали собирать собственноручно, надо предусмотреть ряд ответственных узлов, обеспечивающих вертикальное перемещение рабочего инструмента. В этом перечне:

  • винтовая передача – вращение передаётся, используя зубчатый ремень. Он хорош тем, что не проскальзывают на шкивах, равномерно передавая усилия на вал фрезерного оборудования;
  • если используют шаговый двигатель (ШД) для мини-станка, желательно брать каретку от более габаритной модели принтера – помощнее; старые матричные печатные устройства имели достаточно мощные электродвигатели;

  • для трёхкоординатного устройства, понадобится три ШД. Хорошо, если в каждом найдётся 5 проводов управления, функционал мини-станка возрастёт. Стоит оценить величину параметров: напряжения питания, сопротивления обмотки и угла поворота ШД за один шаг. Для подключения каждого ШД нужен отдельный контроллер;
  • с помощью винтов, вращательное движение от ШД преобразуется в линейное. Для достижения высокой точности, многие считают нужным иметь шарико-винтовые пары (ШВП), но это комплектующая не из дешевых. Подбирая для монтажа блоков набор гаек и крепежных винтов, выбирают их со вставками из пластика, это уменьшает трение и исключает люфты;

вместо двигателя шагового типа, можно взять обычный электромотор, после небольшой доработки;
вертикальная ось, которая обеспечивает перемещение инструмента в 3D, охвачивая весь координатный стол. Её изготовляют из алюминиевой плиты

Важно, чтобы размеры оси были подогнаны к габаритам устройства. При наличии муфельной печи, ось можно отлить по размерам чертежей.

Ниже – чертёж, сделанный в трёх проекциях: вид сбоку, сзади, и сверху.

Создание асинхронного сверлильного станка

Как сделать асинхронный присадочный станок сверлильного типа, используя подручные материалы?

Данным вопросом задаются многие люди, желающие расширить рабочий функционал приборов, которыми они пользуются.

Чтобы изготовить сверлильный станок асинхронного типа, не обязательно использовать электродрель.

Найти электродвигатели можно в специализированных магазинах, а можно разобрать старую бытовую технику, обладающую достаточно большими параметрами.

Идеально, когда асинхронный сверлильный станок будет делаться на основе двигателя, ранее запускавшего работу бытовой стиральной машины.

Стоит обратить внимание на тот факт, что для данной детали следует подобрать стойку и станину необходимой плотности и правильных размеров, чтобы разумно распределить вес их общей конструкции. Двигатель будет выступать в роли асинхронной машины, работающей от электрического переменного тока и обладающей неравной частотой вращения ротора

Двигатель будет выступать в роли асинхронной машины, работающей от электрического переменного тока и обладающей неравной частотой вращения ротора.

Снизить уровень вибрации, возникающий в ходе работы асинхронного станка, можно, установив двигатель на толстое основание, расположив его в минимальном расстоянии от стойки.

Пространство между основанием и стойкой должно быть подходящим для свободного перемещения ремня, отвечающего за запуск сверлильной головки (при вращении двигателя).

Материалы и механизмы, которые следует использовать при создании асинхронного сверлильного станка:

  • надежную станину и стойку, изготовленную из дерева;
  • металлические направляющие;
  • шестерни и шестигранники, предназначенные для фиксации шкива;
  • подшипники необходимого диаметра;
  • две металлические трубы (полую и оснащенную внешней резьбой);
  • стальной хомут.

Сборку аппарата следует начать с соединения полой металлической трубы, шестигранника и зажимного кольца

Важно следить, чтобы в местах соединения данных приспособлений не было зазоров

После следует надпилить вторую металлическую трубу, сформировав на ее корпусе самодельную резьбу. Высота используемой трубы должна быть пригодной для последующей впрессовки оси с шестигранником.

Видео:

После того как все подготовительные работы будут завершены, устройство следует собрать и испробовать его работу на «черновых» материалах.

Если прибор, оснащенный асинхронным двигателем, будет работать некорректно, то его следует перебрать и разобраться в проблемах перед тем, как вводить в серьезную эксплуатацию.

В бытовых условиях для создания отверстий в металле, дереве или пластике лучше пользоваться простейшим сверлильным станком, изготовленным на базе обычной электрической дрели.

Изготовить данный прибор может любой новичок, знакомый только с базовыми знаниями в строительном деле.

Конструкция станка для сверлильных работ

Основные части сверлильного станка:

  • двигатель;
  • передаточный механизм;
  • рабочий орган;
  • орган управления.

В таком устройстве электрический мотор с помощью передаточного механизма передает движение к рабочему органу, которым является сверло. Рабочий орган крепится в патрон, который насажен на вращающийся вал (шпиндель).

К шпинделю вращение передается посредством ременной передачи. Используя реечную передачу, патрон со сверлом можно поднимать и опускать, повернув для этого рукоятку.

Орган управления агрегата находится на передней панели станка, на которой располагаются кнопки включения и выключения электродвигателя. В зависимости от необходимого направления вращения сверла, станок включается с помощью любой из крайних кнопок. Выключить устройство можно нажатием средней красной кнопки.

К основанию оборудования неподвижно монтируется вертикальный винт-колонна. Для перемещения вокруг него шпиндельной бабки используется одна из рукояток. С помощью второй рукоятки шпиндельная бабка фиксируется в нужном положении. Станки оснащаются специальной шкалой, на которой отражается глубина глухих отверстий.

Скорость сверления устанавливается в зависимости от того, какой материал имеет обрабатываемая заготовка. Для этого на шкив определенного диаметра перебрасывается ремень ременной передачи, и устанавливается определенная частота вращения шпенделя.

Описанная конструкция станка является одной из самых простых. На производстве чаще всего устанавливаются сверлильные агрегаты с более сложными схемами.

В заключение о выборе дрели

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами ;)

Список источников

  • glav-dacha.ru
  • tutmet.ru
  • VseOChpu.ru
  • www.stoydiz.ru
  • stanok.guru
  • steelfactoryrus.com
  • habr.com
  • yastroyu.ru
  • stroi-specialist.ru
  • samodelka.info

Похожие статьи

Комментировать
0
58 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
