Электрический парогенератор 2квт своими руками

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

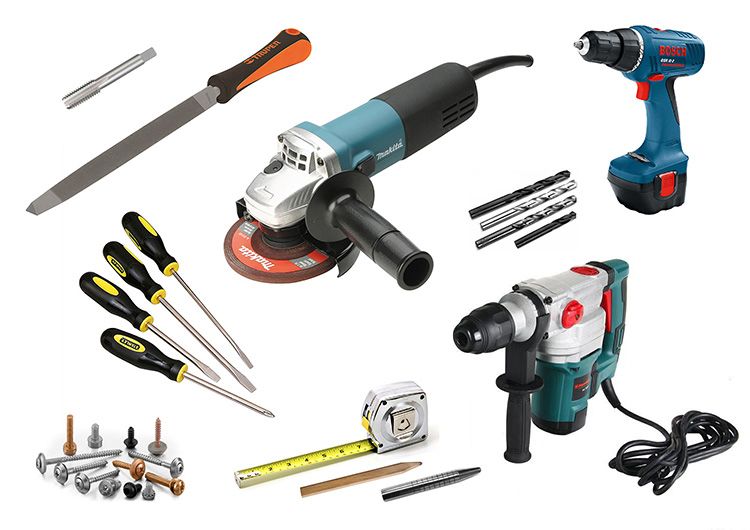

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

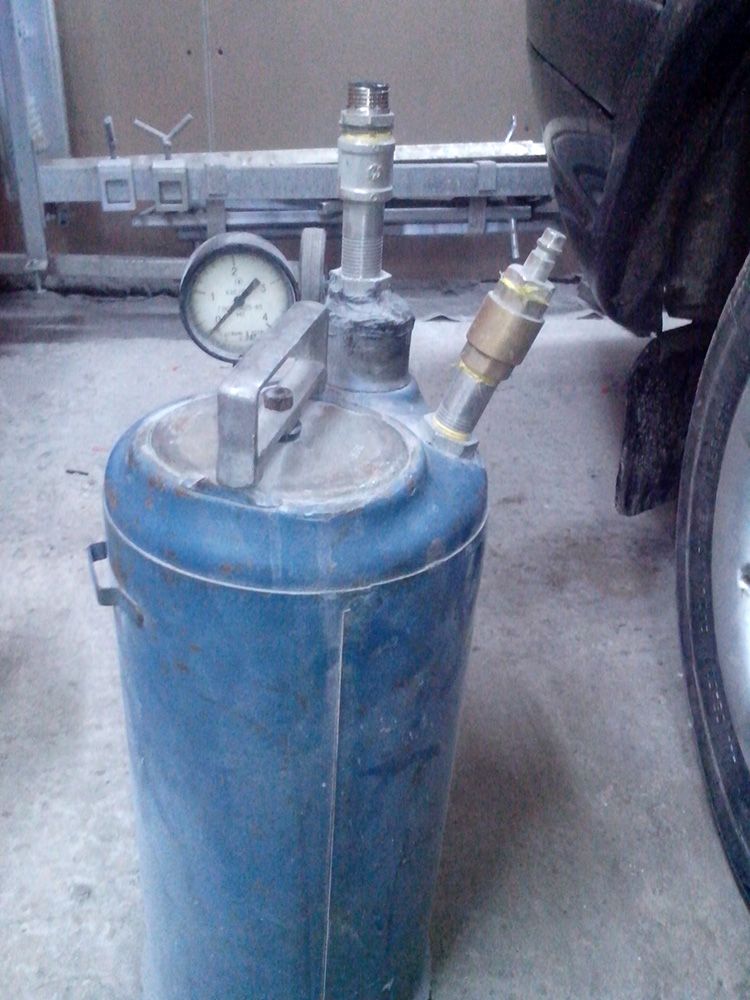

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

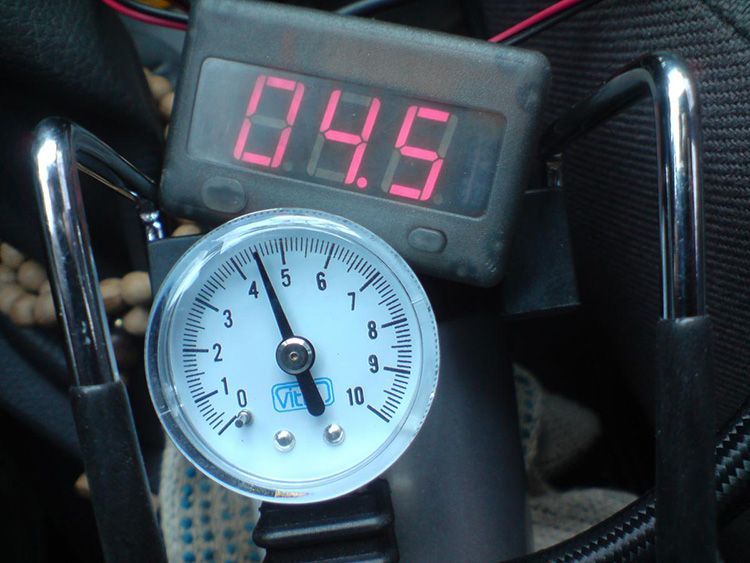

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

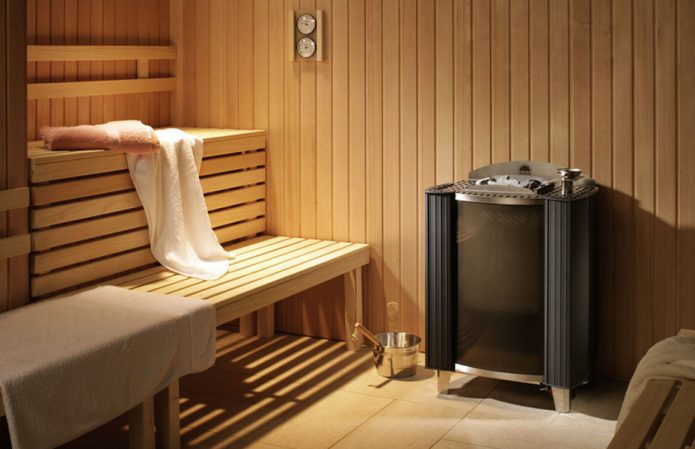

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

Медная трубка со специальными пароотводами — диаметр 1 дюйм.
Тонкая медная трубка — диаметр 6 мм.
Стальная воронка для залива воды.

Инструменты

Водопроводная пайка (95% олово)
Паяльник

Сборка конструкции паровой пушки

Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.
К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.
Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.
Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.
Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Принцип изготовления парогенератора

Изготавливать парогенератор лучше всего из посуды с герметично закрывающейся крышкой. Идеальным вариантом станет скороварка, так как функция парообразования заложена в конструкции с самого начала.

Размеры емкости для нагрева воды будут напрямую зависеть от того объема пара, который вы хотите получить. В противном случае аппарату придется работать непрерывно, что негативно скажется на его сроке службы.

Нагрев воды в электрическом парогенераторе осуществляется при помощи нагревательного элемента. В этом качестве могут послужить электрическая (газовая) плита или ТЭН. Оптимальным вариантом является именно ТЭН. Так как его можно разместить внутри корпуса парогенератора. По сути ТЭН – это большой кипятильник, который можно приобрести в любом магазине хозтоваров.

При выборе ТЭНа важно определиться с его мощностью, которая будет зависеть от размеров камеры для нагрева воды. Если нет желания тратиться на кипятильник, можно разобрать старый электрочайник или самовар

Следует помнить, что крепление нагревательных элементов в современных электрочайников отличается от приборов старого образца, а потому потребуется устанавливать его внутри рабочей камеры другим способом. При необходимости можно установить внутри скороварки несколько ТЭНов.

При установке нагревательных элементов необходимо соблюдать несколько правил:

трубки не должны касаться стенок и днища камеры;
расстояние от поверхности должно быть не менее 10 мм;
при установке следует использовать изолирующие шайбы, которые предотвратят нагрев стенок посуды;
отверстия, через которые устанавливается ТЭН, должны быть герметизированы снаружи и изнутри. Для этого лучше всего использовать термостойкие силиконовые прокладки.

Для эффективной работы парогенератора необходимо обеспечить постоянный приток свежей воды. Для этого над рабочей камерой следует расположить еще одну емкость. Размеры ее должны быть больше, чем размер преобразователя. Для этого в дне рабочей камеры делается отверстие, в которое вставляется медная трубка небольшого диаметра. Через эту трубку будет поступать свежая вода. Для более продуктивного парообразования трубку следует располагать ниже нагревательных элементов.

Сборка самодельного парогенератора очень простая, но, если неправильно соединить элементы, аппарат может быть опасен для здоровья и даже жизни.

Что такое парогенератор

Устройство, которое превращает воду в пар, называют парогенератором. Он позволяет расширить возможности бани и возродить традиции древнеримских терм. С помощью аппарата вы можете делать влажный и сухой пар, все зависит от ваших пожеланий.

Парогенераторы для бани не занимает много места, он компактен, чем и отличается от традиционной банной каменки. Поэтому его можно поместить даже в баню скромного размера.

Вес устройства небольшой, с ним свободно справится один человек. Не обязательно приглашать и специалистов для его установки, ничего сложного в этом нет.

Из чего состоит парогенератор

Конструкция напоминает прямоугольник или близко к нему форму.

Аппарат состоит из:

парообразователя;
блока подготовки воды;
насоса, который обеспечивает движение пара и воды;
бака для воды;
блока управления;
датчиков безопасности.

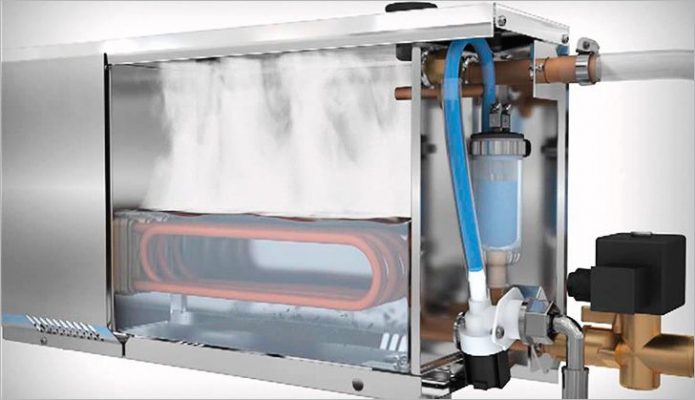

Взгляд на устройство парогенератора

С внешней стороны устройства размещают:

патрубок для подачи в него воды;
кран для резервного слива;
разъемы датчиков;
панель управления;
соединительные выходы паропровода.

Технические возможности

Парогенератор запрограммирован на несколько режимов и функций. Например, он может делать более мягкий пар, который отличается своей структурой от того, который получается после брызгания водой на раскаленные камни. Параметры задаются на пульте управления.

Аппарат держит заданную температуру пара в границах 35-95˚С. С помощью датчиков вы можете осуществлять ее регулировку и рабочие временные интервалы.

Кроме того, автоматика может поддерживать и необходимую температуру в помещении в диапазоне от + 20˚С до + 90˚С. Современные аппараты часто комплектуются ручным пультом, который управляет парогенератором на расстоянии.

Многие модели могут имитировать режимы разных бань. А также, вы можете создать в парилке необходимые ароматы. Парогенераторы для бань снабжены устройством, в отверстие которого достаточно капнуть фито-препарат и вы получите на выходе необходимый запах пара. Самые дорогие аппараты имеют в конструкции встроенный блок, защищающий их от накипи.

Типы устройств

На рынке есть два варианта парогенераторов:

автономные, где придется вручную наливать воду;
автоматические, которые набирают воду самостоятельно.

Подавляющее большинство устройств таких типов работают в автоматическом режиме, контролируя количество воды в баке, температуру пара и воздуха в парной бани.

Монтажная схема подключения

Расчет

Есть определенная зависимость между объемом парилки и мощностью устройства. Для бытовых нужд достаточны парогенераторы мощностью 4 — 16 кВт. В тоже время промышленные аппараты, которые устанавливают в общественных саунах, могут быть гораздо мощнее.

При объеме парилки 4-5 м3 достаточно будет мощности в 4-5 кВт. Для помещения в 10-13 м3 — следует приготовить аппарат на 8-9 кВт. Парная на 15-18 м3 должна комплектоваться парогенератором мощностью от 12 кВт.

Прежде чем узнать, как сделать самому такое устройство, следует понимать, что электрическое оборудование, работающее во влажной среде, должно соответствовать высочайшим требованиям. Поэтому устройства изготавливают с большим запасом прочности, что влияет на их конечную стоимость. Например, цена бытового парогенератора будет в пределах $1000.

Электрический парогенератор для саун

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата ФОТО: gradusinfo.ru

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

Датчика безопасности.
Ёмкости для воды.
Насоса для движения воды и пара.
Подготовительного блока для воды.
Блока парообразования.
Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.
Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.
ТЭНы. Для нагрева воды используются устройства различной степени мощности.
Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Программное обеспечение

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 – Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение для модификаций
33210A	33220A
Идентификационное наименование ПО	–	–
Номер версии (идентификационный номер ПО)	Не ниже 1.04 A	Не ниже 2.07A
Цифровой идентификатор ПО	–	–
Другие идентификационные данные (если имеются)	–	–

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений – «высокий» в соответствии с Р 50.2.077-2014.

Подготовка к работе[править | править код]

Для работы парогенератора требуется подаваемая к нему извне тепловая энергия (еТЭ), от количества которой зависит скорость увеличения температуры. Воду можно подавать при помощи из установленного вплотную к парогенератору прибора, но наиболее эффективно делать это с помощью жидкостных труб из мода BuildCraft. Также следует установить трубу или баки для вырабатываемого пара еще до начала работы, иначе пар будет уходить в окружающее пространство.

Парогенератор, готовый к работе. Для подачи тепла к машине используются три твердотельных теплогенератора, поставленных вплотную

Следует учитывать, что при нагревании воды образуется достаточно много пара, поэтому рекомендуется выделить как можно больше места для вырабатываемого материала.

Паровая пушка: принцип действия

Паровая пушка

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

Камни в печи обязательно разогреть до определённой температуры;
Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

Ёмкость для воды;
Систему очистки жидкости;
Нагревательный элемент;
Парообразователь;
Насосы для подачи воды и пара;
Контрольно-измерительные приборы;
Аварийные датчики и клапаны;
Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Чем же хороша баня?

Из-за высоких температур с потом выходят шлаки и токсины.
С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
Профилактика болезней легких и ангины.
Сауна и баня помогут избавиться от лишних килограммов.
Поможет сохранить здоровыми кожу и волосы.

«Но баню возможно сделать только в частном секторе» – скажете вы. «Ведь баня – это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»

Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня – вполне реальная затея.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

Шаг 1. Уложите нижний слой камней.
Шаг 2. Установите паровые пушки.
Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

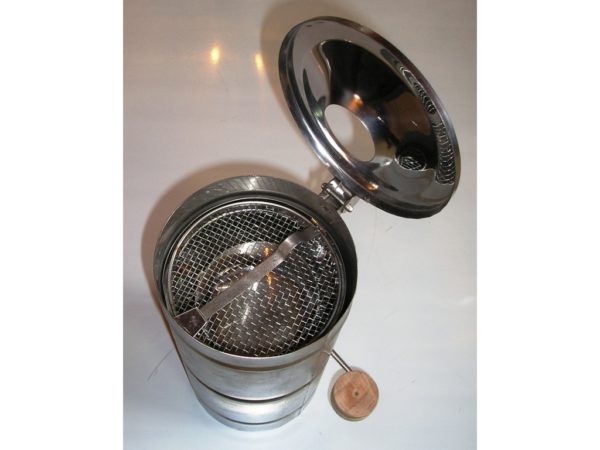

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
Шаг 4. Теперь баллону нужно дать хорошо высохнуть.

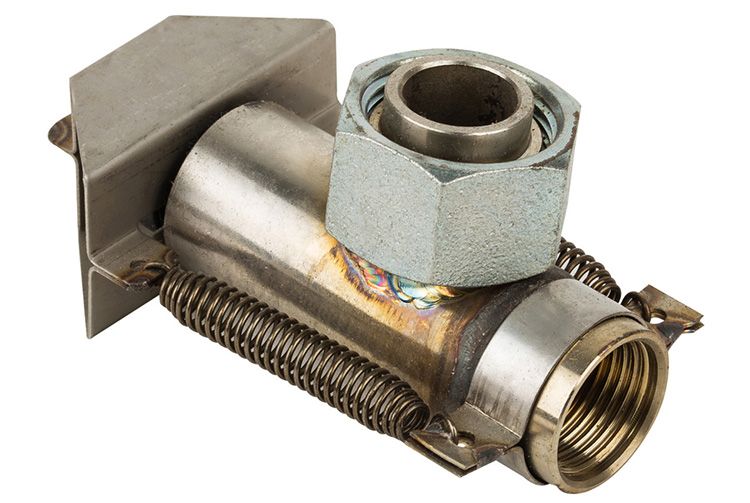

Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
Шаг 9. Накрутите шаровой кран для отбора пара.
Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Правила ухода за парогенератором для бани

Электрическая печь для образования пара обладает одним важным преимуществом – простотой в обслуживании. Эксплуатировать подобный агрегат легко и под силу даже начинающему банщику.

Главное условие – своевременное удаление остатков накипи с нагревательных элементов, чтобы предотвратить перегрев и поломку прибора. Для очистки тэнов рекомендуется использовать безопасную химию для бытовых приборов.

Чтобы предотвратить появление накипи, в воду добавляют специальные смягчающие средства или устанавливают дополнительные фильтры, а после эксплуатации устройства сливают оставшуюся жидкость.
