Весовая таблица труб

Характеристика изделий из ПЭ 80

ПЭ 80 SDR 21

Маркировка трубы из ПЭ-80

Это трубы низкого давления, которые предназначены для использования при монтаже безнапорной, а также слабонапорной канализации, создаваемой в небольших многоквартирных домах. Возможно создание напорного водоснабжения небольших территорий открытой местности. Этот тип труб полностью сертифицирован для использования трубопроводов, обеспечивающих холодное водоснабжение и функционирование канализации. Специалисты не рекомендуют применение таких труб в таких случаях:

монтаж газопроводов из-за недостаточно большой толщины стенки трубы,
укладка магистральных трубопроводов, так как чрезмерное сдавливание может привести к физическому разрушению трубы.

ПЭ 80 SDR 17

Труба полиэтиленовая SDR 17 отличается средним значением соотношения наружного диаметра выпускаемых на сегодняшний день труб к толщине их стенки. Трубы ПЭ 80 SDR 17 рекомендованы к применению в очень широком диапазоне. Их используют:

для систем водопровода, предназначенных для подачи питьевой воды;
для водопроводов хозяйственного назначения от сооружений, где производится водоочистка, до потребителя;
для монтажа оросительных систем.

Выбор этих труб для монтажа коммуникаций малоэтажного дома считается оптимальным, так как при их монтаже будет обеспечена высокая прочность, легкость трубопроводов, а затраты на приобретение материала будут сравнительно невысокими.

ПЭ 80 SDR 13,6

Трубы ПЭ 80 SDR 13,6 являются трубами низкого давления и рекомендованы к использованию при монтаже трубопроводов, транспортирующих холодную питьевую воду.

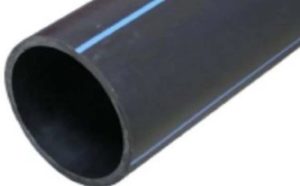

Водопроводные трубы могут иметь синий цвет или же черный с синими полосами

Высокие технические качества и потребительские характеристики этого вида труб обусловлены применением усовершенствованной марки полиэтилена (ПЭ80) и использования нового метода в процессе очистки сырья.

Совет от профессионала: В связи с длительным сроком гарантии (до 70 лет) такие трубы широко применяют при создании долгосрочных водопроводных систем.

Монтаж труб ПНД

Способы монтажа полиэтиленовой трубы низкого давления:

Раструбное разъемное– используется, как правило, при монтаже канализации. Трубы оснащены специальными расширениями на конце (раструбами) монтаж проводится с помощью уплотнителей. Одна труба вставляется в раструб другой, обеспечивая тем самым герметичный стык.
Фитинговое — используется в системах, работающих под минимальным давлением. Представляет собой зажимной фитинг, в него вставляется труба. При помощи затяжного усилия происходит крепление элементов между собой. Более надежное соединение, чем раструбное, хотя тоже относится к разъемным.
Электросварное – соединение максимальной прочности, специальные фитинги свариваются с трубой аппаратом для сварки. Дает наибольшую прочность, которая необходима в напорных системах. Проводится с помощью сварочного аппарата.

Промышленная индустрия, в частности газовое хозяйство, водопровод, канализация и так далее, немыслимы без использования труб. Для частных коммуникаций, в муниципальном и государственном домовладении специалисты рекомендуют использование пластиковых труб. Хорошо зарекомендовала себя в этих целях труба ПНД. Что это такое, рассмотрим в следующих подразделах.

Сейчас разберемся, почему именно труба из пластика прошла множество тестов, направленных на определение устойчивости от влияния температуры, в том числе очень высокой, кислотных веществ, органики и растворителей. Все испытания материал прошел успешно, поэтому и рекомендован к использованию. Что скрывает в себе аббревиатура – труба ПНД, что это такое и почему она так называется?

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

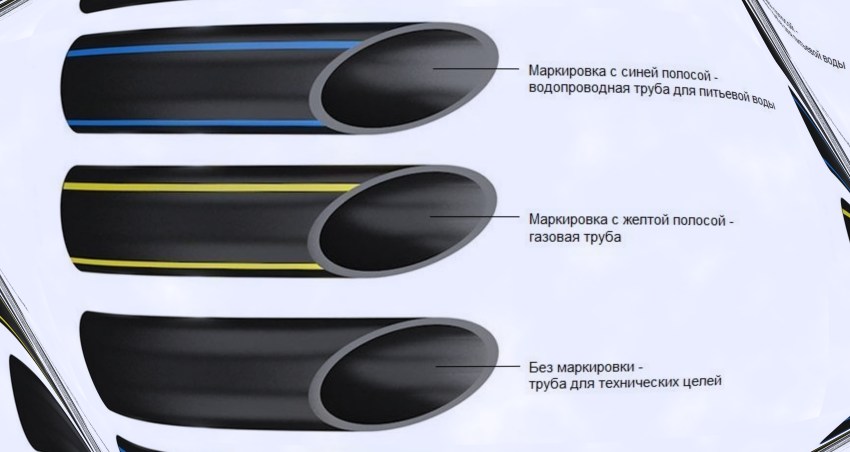

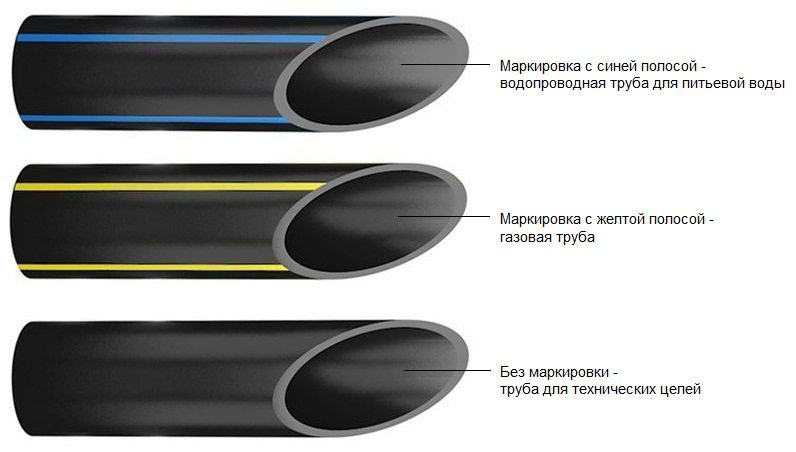

Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
Оросительные, подводящие воду для полива растений в их вегетационный период.
Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
Наружный диаметр и величина толщины стенки в миллиметрах,
Назначение изделия прописью – питьевое либо техническое,
Номера стандартов ГОСТ, которым соответствует продукция,
Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

Маркировка медных труб.

С маркировкой медных труб дело обстоит несколько сложнее. Дело в том, что российская и импортная труба маркируются по разному. Для начала приведу расшифровку маркировки согласно российскому ГОСТу 52318-2005.

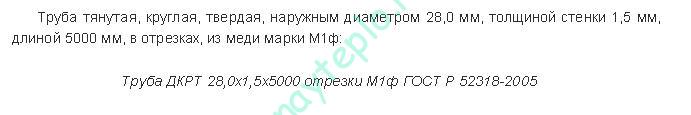

Для медной трубы в отрезках маркировка будет выглядеть следующим образом:

Европейская маркировка медных труб.

Ниже приведен пример маркировки медных труб по европейскому стандарту EN-1057-2006. Смотрим ниже на рисунок:

Именно так должна выглядеть маркировка медной трубы по европейскому стандарту. Для полноты добавлю еще одну таблицу из этого стандарта. Возможно она вам будет полезна

Помимо того, что описано выше маркировка может содержать другие обозначения. Например:

DVGW Cu — такое обозначение ставится немецкими производителями, оно означает, что данная труба проверена организацией «Немецкое объединение воды и газа». После такого обозначения как правило идет регистрационный номер производителя в этом объединении.
DIN 1786 — европейский стандарт на цельнотянутые медные трубы.

И так далее. Перечислять все возможные параметры маркировки не вижу смысла, ведь основные из них даны в стандарте EN-1057-2006.

Полиэтиленовые трубы SDR

Что такое SDR? Это отношение диаметра наружного к толщине стенки полиэтиленовой трубы. Соответственно, чем выше этот показатель, тем тоньше будет труба.

Полиэтиленовая труба SDR

При этом маркируются такие изделия таким образом: ПЭ 80 SDR 17, к примеру. ПЭ – это полиэтилен.

Самыми популярными марками на сегодняшний день являются: ПЭ 80 и П 100. Они имеют отличия:

Для спайки ПЭ 80 необходима меньше температура. ПЭ 100 образует более равномерный и прочный шов. Это связано с упорядоченностью кристаллической решетки. Поэтому этот материал может использоваться для эксплуатации в более сложных условиях.

Как выбрать ПНД трубу под свои задачи

Перед выбором труб для монтажа трубопроводных систем следует внимательно проанализировать назначение и расположение трубопровода. Учитывают и особенности эксплуатации – температуру, глубину заложения в земле, агрессивность среды.

Для канализации применяют раструбные элементы, для дренажа – перфорированные конструкции. Вес, который выдерживают трубы ПНД, зависит от толщины слоя земли или бетонной стяжки над ними. При большой нагрузке на конструкцию (при глубине залегания коммуникации больше полутора метров, каменистом грунте, большом слое стяжки над трубопроводом теплого пола) применяют двухслойную гофрированную трубу.

Для технических и питьевых трубопроводов, труб для электрических кабелей и информационных коммуникаций, обсадных конструкций применяют гладкие конструкции.

Желательно для любых коммуникаций использовать трубы соответствующего цвета. Это облегчит при возможных ремонтах определение нужной коммуникации, обнаружение яркой коммуникации в грунте.

Способы соединения

В зависимости от места расположения и диаметра определяют и способ соединения труб:

трубопроводы диаметром до 315 мм соединяют при помощи компрессионных фитингов из полиэтилена (цанговых);
раструбные дренажные и обсадные трубы просто вставляют одна в другую;
сварка ПНД труб допускается только на трубах с толщиной стенки не менее 5 мм;
самый надежный вид сварки – при помощи терморезисторных муфт. И одновременно очень дорогой. Применяется в основном на трубопроводах больших диаметров.

Соединительные муфты

Заключение

Современные пластиковые трубы по своему качеству и техническим характеристикам во многом превосходят привычные стальные и чугунные коммуникации. Во всех случаях, где рабочее давление системы позволяет, лучше применять надежные и долговечные коммуникации из полиэтилена высокой плотности.

Небольшое видео на ту же тему

Как соединять трубы из технического полиэтилена. Видео

Кроме сваривания, пользуются ещё 3-мя способами
стыковки стояков ПНД:

1. Электромуфтовым.

2. Фланцевым.

3. Фитинговым.

Применение электромуфт

Электромуфты применяют в случае ограниченного пространства, что
исключает возможность сваривания.

Сущность метода заключается в том, что с помощью нагревательного элемента происходит расплавление соединяющей поверхности.

Процедура соединения выполняется так:

разместить детали на одной оси;
очистить края изделий от грязи и пыли, провести обезжиривание мест стыковки, снять (зачистить) поверхностный слой соединяющихся частей;
разместить электромуфту на поверхности и подключить к электроисточнику.

Свойства труб из полиэтилена таковы, что после
прогревания края слегка расплавляются по всему периметру и под влиянием нужного
давления получается надёжное герметическое соединение.

Каждый мастер самостоятельно определяет время
подачи электричества, поскольку визуально видно, когда необходимо осуществлять
стыковку расплавленных краёв.

Фланцевое сопряжение

Фланцы могут быть накидными или с наличием приварных втулок,
алгоритм монтажа которых заключается в следующем:

максимально подровнять срезы стояков в месте сопряжения;надеть втулку на торец и приварить её;
с помощью резьбы надеть фланец;
осуществить такой же монтаж с использованием второго фланца, применяя болтовое соединение.

Использование фитингов

Фитинговый способ соединения ещё называют стыковкой с помощью компрессионной муфты.

Данную техническую операцию используют в случаях сопряжения:

стояков одинаковых диаметров;
различных сечений;
труб из разных материалов (пластик с металлом, полиэтилен с металлопластиком).

Преимущества метода:

применение без наличия специальных устройств и оборудования;
невысокая цена соединительных деталей.

Алгоритм выполнения работ:

отвинтить накидную гайку на 3-4 оборота;
снять фаску с торца стояка, очистить его от грязи;
пометить на трубе максимальное расстояние, на которое может войти фитинг;
разместить муфту на уровне метки;
затянуть накидную гайку.

Благодаря уплотнительным кольцам, которые фиксируются
запрессовывающимися втулками, стыковка получается полностью герметичной.

ГОСТ 18599-2001

Данный стандарт регламентирует изготовление напорных изделий. Эти трубы используют в самых обширных областях и перечень их размеров просто огромен. Он зависит от конкретного назначения и технической необходимости. Поэтому имеет смысл описать исключительно крайние значения.

Важно! Труба ПЭ часто именуется как ПНД, но это неправильно. Эта маркировка свойственна другому стандарту, предназначенному для канализационных систем

Отдельного внимания заслуживают трубы:

ПЭ 32, способные иметь диаметр от 10 до 160мм с толщиной стенок от 2 до 20,8;
ПЭ 63 с толщиной стенок 2,0 — 57,2 мм при диаметре 16 — 1200;
ПЭ 80: диаметр 16 — 1200, стенки 2,0 — 59,3;
ПЭ 100: диаметр 32 — 1000, толщина стенок 3,0 — 59,3.

Таблица 1. Размеры и максимальные рабочие давления труб из полиэтилена ПЭ 80

Средний наружный диаметр	SDR 26S 12,5	SDR 21S 10	SDR 17,6S 8,3	SDR 17S 8	SDR 13,6S 6,3	SDR 11S 5	SDR 9S 4	Овальность после экструзии, не более
Максимальное рабочее давление воды при 20 °С, МПа
0,5	0,63	0,8	0,8	1,0	1,25	1,6
Толщина стенки
номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
16	+0,3	—	—	—	—	—	—	—	—	—	—	—	—	2,0*	+0,4	1,2
20	+0,3	—	—	—	—	—	—	—	—	—	—	2,0*	+0,4	2,3	+0,5	1,2
25	+0,3	—	—	—	—	—	—	—	—	2,0*	+0,4	2,3	+0,5	2,8	+0,5	1,2
32	+0,3	—	—	—	—	—	—	2,0*	+0,4	2,4	+0,5	3,0	+0,5	3,6	+0,6	1,3
40	+0,4	—	—	2,0*	+0,4	—	—	2,4	+0,5	3,0	+0,5	3,7	+0,6	4,5	+0,7	1,4
50	+0,5	2,0	+0,4	2,4	+0,5	—	—	3,0	+0,5	3,7	+0,6	4,6	+0,7	5,6	+0,9	1,4
63	+0,6	2,5	+0,5	3,0	+0,5	3,6	+0,6	3,8	+0,6	4,7	+0,8	5,8	+0,9	7,1	+1,1	1,5
75	+0,7	2,9	+0,5	3,6	+0,6	4,3	+0,7	4,5	+0,7	5,6	+0,9	6,8	+1,1	8,4	+1,3	1,6
90	+0,9	3,5	+0,6	4,3	+0,7	5,2	+0,8	5,4	+0,9	6,7	+1,1	8,2	+1,3	10,1	+1,6	1,8
110	+1,0	4,2	+0,7	5,3	+0,8	6,3	+1,0	6,6	+1,0	8,1	+1,3	10,0	+1,5	12,3	+1,9	2,2
125	+1,2	4,8	+0,8	6,0	+0,9	7,1	+1,1	7,4	+1,2	9,2	+1,4	11,4	+1,8	14	+2,1	2,5
140	+1,3	5,4	+0,9	6,7	+1,1	8,0	+1,2	8,3	+1,3	10,3	+1,6	12,7	+2,0	15,7	+2,4	2,8
160	+1,5	6,2	+1,0	7,7	+1,2	9,1	+1,4	9,5	+1,5	11,8	+1,8	14,6	+2,2	17,9	+2,7	3,2
180	+1,7	6,9	+1,1	8,6	+1,3	10,2	+1,6	10,7	+1,7	13,3	+2,0	16,4	+2,5	20,1	+3,1	3,6
200	+1,8	7,7	+1,2	9,6	+1,5	11,4	+1,8	11,9	+1,8	14,7	+2,3	18,2	+2,8	22,4	+3,4	4,0
225	+2,1	8,6	+1,3	10,8	+1,7	12,8	+2,0	13,4	+2,1	16,6	+2,5	20,5	+3,1	25,2	+3,8	4,5
250	+2,3	9,6	+1,5	11,9	+1,8	14,2	+2,2	14,8	+2,3	18,4	+2,8	22,7	+3,5	27,9	+4,2	5,0
280	+2,6	10,7	+1,7	13,4	+2,1	15,9	+2,4	16,6	+2,5	20,6	+3,1	25,4	+3,9	31,3	+4,7	9,8
315	+2,9	12,1	+1,9	15,0	+2,3	17,9	+2,7	18,7	+2,9	23,2	+3,5	28,6	+4,3	35,2	+5,3	11,1
355	+3,2	13,6	+2,1	16,9	+2,6	20,1	+3,1	21,1	+3,2	26,1	+4,0	32,2	+4,9	39,7	+6,0	12,5
400	+3,6	15,3	+2,3	19,1	+2,9	22,7	+3,5	23,7	+3,6	29,4	+4,5	36,3	+5,5	44,7	+6,8	14,0
450	+4,1	17,2	+2,6	21,5	+3,3	25,5	+3,9	26,7	+4,1	33,1	+5,0	40,9	+6,2	50,3	+7,6	15,6
500	+4,5	19,1	+2,9	23,9	+3,6	28,3	+4,3	29,7	+4,5	36,8	+5,6	45,4	+6,9	55,8	+8,4	17,5
560	+5,0	21,4	+3,3	26,7	+4,1	31,7	+4,8	33,2	+5,0	41,2	+6,2	50,8	+7,7	—	—	19,6
630	+5,7	24,1	+3,7	30,0	+4,5	35,7	+5,4	37,4	+5,7	46,3	+7,0	57,2	+8,6	—	—	22,1
710	+6,4	27,2	+4,1	33,9	+5,1	40,2	+6,1	42,1	+6,4	52,2	+7,9	—	—	—	—	24,9
800	+7,2	30,6	+4,6	38,1	+5,8	45,3	+6,8	47,4	+7,2	58,8	+8,9	—	—	—		28,0
900	+8,1	34,4	+5,2	42,9	+6,5	51,0	+7,7	53,3	+8,0	—	—	—	—	—	—	31,5
1000	+9,0	38,2	+5,8	47,7	+7,2	56,6	+8,5	59,3	+8,9	—	—	—	—	—	—	35,0
1200	+10,0	45,9	+6,9	57,2	+8,6	—	—	—	—	—	—	—	—	—	—	42,0
* Трубы относят к соответствующему размерному ряду SDR (S) условно; минимальная толщина стенки труб 2,0 мм установлена, исходя из условий сварки труб.

Таблица 2. Размеры и максимальные рабочие давления труб из полиэтилена ПЭ 100

Средний наружный диаметр	SDR 17S 8	SDR 13,6S 6,3	SDR 11S 5	Овальность после экструзии, не более
Максимальное рабочее давление воды при 20 °С, МПа
1	1,25	1,6
Толщина стенки
номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.
32	+0,3	—	—	—	—	3,0	+0,5	1,3
40	+0,4	—	—	3	+0,5	3,7	+0,6	1,4
50	+0,5	3,0	+0,5	3,7	+0,6	4,6	+0,7	1,4
63	+0,6	3,8	+0,6	4,7	+0,8	5,8	+0,9	1,5
75	+0,7	4,5	+0,7	5,6	+0,9	6,8	+1,1	1,6
90	+0,9	5,4	+0,9	6,7	+1,1	8,2	+1,3	1,8
110	+1,0	6,6	+1,0	8,1	+1,3	10,0	+1,5	2,2
125	+1,2	7,4	+1,2	9,2	+1,4	11,4	+1,8	2,5
140	+1,3	8,3	+1,3	10,3	+1,6	12,7	+2,0	2,8
160	+1,5	9,5	+1,5	11,8	+1,8	14,6	+2,2	3,2
180	+1,7	10,7	+1,7	13,3	+2,0	16,4	+2,5	3,6
200	+1,8	11,9	+1,8	14,7	+2,3	18,2	+2,8	4,0
225	+2,1	13,4	+2,1	16,6	+2,5	20,5	+3,1	4,5
250	+2,3	14,8	+2,3	18,4	+2,8	22,7	+3,5	5,0
280	+2,6	16,6	+2,5	20,6	+3,1	25,4	+3,9	9,8
315	+2,9	18,7	+2,9	23,2	+3,5	28,6	+4,3	11,1
355	+3,2	21,1	+3,2	26,1	+4,0	32,2	+4,9	12,5
400	+3,6	23,7	+3,6	29,4	+4,5	36,3	+5,5	14,0
450	+4,1	26,7	+4,1	33,1	+5,0	40,9	+6,2	15,6
500	+4,5	29,7	+4,5	36,8	+5,6	45,4	+6,9	17,5
560	+5,0	33,2	+5,0	41,2	+6,2	50,8	+7,9	19,6
630	+5,7	37,4	+5,7	46,3	+7,0	57,2	+8,6	22,1
710	+6,4	42,1	+6,4	52,2	+7,8	—	—	24,9
800	+7,2	47,4	+7,2	58,8	+8,9	—	—	28,0
900	+8,1	53,3	+8,0	—	—	—	—	31,5
1000	+9,0	59,3	+8,9	—	—	—	—	35,0

Материалы и предназначение

Вторичное сырьё, полиэтиленовые отходы – материал для производства безнапорных полиэтиленовых технических труб ПНД (полиэтиленовые низкого давления). Главное, чтобы полиэтилен был светостабилизированн. В противном случае, трубопроводные элементы будут подвержены отрицательному световому влиянию, что уменьшит эксплуатационный срок трубопровода.

Изделия – оптимальный вариант для монтажа кабельных каналов подземного и скрытого типа. Гладкая техническая труба ПНД – стояк-оболочка, который обеспечит защиту электросиловых проводов, телефонных магистралей, других коммуникационных, электрических кабелей от механического воздействия, влияния атмосферных осадков, грязи.

Стояки легко прокладывать, они не поддаются разрушениям при длительном функционировании.

Изделия нашли свое применение в монтаже безнапорных водных систем:

дренажа;
мелиоративных каналов;
канализаций;
ливневок.

Трубные элементы ПНД – незаменимы для прокладки канализации, для водопроводов к загородным домикам, дачам.

Не может обойтись без ПЭ элементов сельское хозяйство, строительная, химическая отрасли народного хозяйства. С их помощью хорошо изолируются теплотрассы.

Невысокая плотность материала позволяет упаковывать стояки малых диаметров в бухты. Поэтому, при такой форме складирования достаточно удобно перемещать полиэтиленовые технические трубы.

Гофрированная техническая труба ПНД обладает отличными изоляционными свойствами.

Как большинство трубных изделий, так и технические безнапорные трубы ПНД соединяются:

сваркой;
фитингами из полиэтилена (муфтами, отводами, тройниками, запорной арматурой;
компрессионными фитингами.

Технические характеристики труб ПНД

Общие характерные особенности труб ПНД можно представить в виде следующей таблицы:

Применение	Напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали.
Цветовое исполнение	Черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая — на трубах для транспортировки газа, синяя — для воды.

Трубные изделия для технического применения и канализации не имеют цветных полос.

Срок службы
до 50 лет

Гибкость
Высокая

Рабочие температурные показатели
-20 до +40°С.

Максимальные температурные показатели
-70 до +80°С.

Размер сечения
Стандартное исполнение — до 120, встречаются до 150.

Показатели давления
6-25 атм.

Прочность
До 38 МПа

Взаимодействие с агрессивными средами
Не подвергается коррозии, с газами и водой — работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами.

Способы монтажа
Раструбное, фитинговое, электросварное соединение.

Выпускаемые размеры, м
Бухты — 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м.

Трубы ПНД маркируются признаком ПЭ, говорящего о том, что изделие произведено из полиэтилена. Применяют несколько модификаций — ПЭ 63, ПЭ 80 и ПЭ 100. Числовой показатель информирует о количестве связей молекул этилена в структурной решетке полимера, отношение количество связей к общему числу молекул.

Показатели 63, 80 и 100 характеризуют возможность трубы выдерживать давление в 6,3, 8, 10 МПа, соответственно.

Вторым важным показателем в определении технических характеристик трубы является стандартный коэффициент размера трубного изделия (индекс SDR), который определяется как отношение размера сечения трубы к толщине ее стенки. По индексу SDR можно определить, где можно использовать трубу.

SDR	Максимальное давление, атм.	Область применения
6	25	Напорные магистрали, трубопроводы для подачи воды, монтаж канализационных напорных коллекторов, газопроводных линий.
7,4	20
9	16
11	12	Слабонапорные системы для транспортировки воды, оросительные магистрали.
13,6	10
17	8
17,6	7
21	6	Внутридомовое слабонапорные водообеспечение малоэтажных домов
26	5	Внутридомовое слабонапорные водообеспечение малоэтажных домов, безнапорные (самотечные) канализационные отводы
33	4
41	4

Подробности

Если сравнивать ПЭ-100 и ПЭ-80, на первый взгляд, может показаться, что первый вариант абсолютно выигрышный и стоит использовать только его. НО это не совсем так.

Возможно, с точки зрения экономии — это так и есть. Например, на производство труб конкретного диаметра необходимо гораздо больше количества полиэтилена ПЭ- 80. Стоимость конечной заготовки будет значительно увеличена, как и время исполнительных работ. Сюда же, приплюсуем цену доставки от изготовителя до строительного пункта — получаем круглую сумму.

Однако, с другой стороны для спайки полиэтилена ПЭ-80 потребуется температура ниже, чем для ПЭ-100 — вот вам обратное сравнение. Здесь уже выигрывает полиэтилен «80»-ой маркировки.

Данный вид труб предназначен для использования как в системах напорного водоснабжения, так и газопроводах. Считают пригодными их и для монтажа трубопроводов, которые подвержены большому поперечному сечению.

При изготовлении таких труб, благодаря тому, что существует возможность уменьшение толщины трубной стенки, происходит значительная экономия самого материала. При этом высокая прочность и непробиваемость изделия сохраняется. Такое изделие способно сохранять свой первозданный вид много лет и избежать любой деформации.

СПРАВКА

Технические характеристики этих полиэтиленовых труб позволяют использовать их в строительстве трубных магистралей, протяженность которых превышает средние параметры.

Изготовление полиэтиленовый трубы SDR11 осуществляется из полиэтилена, который был получен при низком давлении. Однако, не смотря на это, плотность материала данных труб достаточно высока, что делает их использование пригодным для монтажа водопроводов под высоким давлением.

Назначение и область применения

Область использования может быть разной – по назначению и по применению.

Сфера использования:

безнапорная ПНД труба – расшифровка этого вида следующая – используется для монтажа ливневых стоков и канализаций;
напорные ПНД трубчатые изделия – используются в газовом хозяйстве и сооружении водопроводов.

Трубы ПНД – назначение и маркировка:

ПЭ 80. Используются при транспортировке горючего газа. Имеют 5 разновидностей.
ПЭ 100. Для водопроводов, канализации, технических трубопроводов. Делятся на 8 типов.
ПЭ PROSAFE. Оснащены специально окрашенной оболочкой (существует всего 3 вида окраски). Характеризуются повышенной устойчивостью к механическим повреждениям и используют для подземных трубопроводов.

Поэтому производитель и использует цветовую форму маркировки в виде продольных полос и специально окрашенных защитных слоев:
