Сварка полипропиленовых труб на стене. как надёжно закрепить паяльник для труб смотреть онлайн видео сварка полипропиленовых труб своими руками для начинающих в хорошем качестве.

Особенности «холодного» способа

Предполагается, что в данном случае используются компрессионные фитинги. Из инструментов хватит обычного обжимного ключа.

Монтажный процесс выглядит так.

Как обычно, начинается работа со срезов на концах. После этого надо проверить, в перпендикулярном ли положении находится кромка. Зачистка торцов от заусенец проводится проволочной мочалкой, либо мелкозернистой шкуркой.
Стяжная гайка одевается на один из концов трубы. Резьба должна идти к фитингу. Затем переходят к эксплуатации колец с компрессией. Они тоже идут в фитинговую сторону, но длинными скосами.
Фитинг нанизывается на поверхность торца, подготовленного заранее. Во внутреннюю поверхность деталь вставляется до упора.
После этого стяжная гайка полностью затягивается. Система проверяется на предмет герметичности.

Видео

На какие моменты при сваривании обращать внимание?

Устойчивая подставка стала обязательным элементом почти для всех паяльников. Даже профессионалы выполняют соединения только в том случае, если инструмент сохраняет устойчивое положение. На нагрев рабочих поверхностей уходит не больше 10-15 минут.

В соединительных насадках есть всего 2 части – дрон, на котором разогревают муфту, а так же гильза, внутри которой находятся труба с дроном.

Детали насадки устанавливаются на паяльник, когда он ещё холодный. И только после этого прибор подсоединяется к сети. Работу надо начинать, лишь когда погаснут индикаторы.

Видео

Это происходит при втором нагревательном цикле. Но время разогрева определяется несколькими факторами:

Типом трубы.
Толщиной стенок.
Диаметром конструкции.

Все эти значения обычно указываются в таблице, которая идёт в комплектах с паяльниками.

Канализационные системы и особенности их соединения

Монтируя канализацию, многие соединяют пластиковые трубы не только с металлическими, но и с чугунными аналогами.

Такие стыки конструктивно отличаются от других. Потребуется приобретение специальных комплектующих:

Уплотнителей.
Гофр.
Манжет.

Подбор и приобретение подходящих комплектующих не должен доставить особых проблем. Но можно использовать и подручные материалы, если найти подходящий вариант никак не получается.

Из микропористой резины, например, вырезают уплотнитель. В зазор между соединяемыми элементами надо поместить длинную узкую ленту. Тупая широкая отвёртка поможет уплотнить этот материал.

Видео

https://youtube.com/watch?v=YF45-2r8Cck

Цементный раствор так же не отличается высоким сроком службы. Разные материалы имеют разный коэффициент теплового расширения, и эта разница оказывает на конструкцию негативное влияние.

В зацементированных стыках слишком быстро появляются трещины, такие конструкции просто утрачивают свою целостность.

Пластиковые трубопрокаты иногда соединяются и с медными, но такой вариант встречается крайне редко. Соединение металлической трубы с полипропиленовой более распространено.

Технология сварки

При температурном соединении не нарушается структура полимера, сцепление соединяемых деталей происходит за счет процесса взаимодиффузии. Сварка полипропиленовых листов заключается в разогреве стыка до вязко-текучего состояния. При выборе оборудования необходимо учитывать, что при медленном разогреве в местах соединений материал дает усадку, от этого страдает качество шва. Температура сварки зависит от вида инструмента. Для монтажа листов используется полиффузный метод, когда разогреваются стыки. Еще соединение делается с помощью экструдера. Разогреть полипропилен можно воздушным пистолетом (феном).

Методы ручной сварки листового полипропилена

Фен для сварки полипропилена

При монтаже используются два инструмента: сварочный экструдер для полипропилена и фен. Между свариваемых листов укладывается полипропиленовая проволока или пруток для сварки. Он выбирается по виду монтируемого материала, должен соответствовать ему по классу материала, виду изготовления.

Для сварки полипропилена феном нужен инструмент большой мощности, разогрев проводится в течение 5–10 минут. До этого необходимо подготовить поверхности соединяемых частей: зачистить их мелкой шкуркой, чтобы образовались неровности. Затем под углом 45°срезается кромка. Для непрерывной укладки прутка используется насадка, фен для сварки обычно ими укомплектован. Их недолго сделать из жести самостоятельно. В процессе стык разогревается до 180°С, поэтому феном для сварки полипропилена монтируют листы толщиной до 20 мм. Для листов свыше 16 мм применима сварка экструдером, это более надежный способ соединения. Инструмент разогревает лист до 270°С, он оснащен специальными насадками, которые применяются при монтаже сложных геометрических форм. Работать им необходимо быстро, чтобы лист не расправлялся. Если на агрегате две насадки, включать обе сразу не рекомендуется.

Сварка полипропилена экструдером

Принцип работы экструдера заключается в разогреве прутка до однородной консистенции, при этом одновременно разогревается стык и выдавливается экстрадированный полипропилен. Есть модели экструдеров, куда вместо прутка можно закладывать гранулы. Они размягчаются в пластификаторе и прессом подаются в рабочую зону. Получается очень качественный и прочный шов.

Автоматическая сварка

Для соединения листов созданы сварочные станки. Это оборудование для сварки создает ровный диффузный шов за счет касания стыка нагревательным элементом. Автоматический паяльник нужен при большом объеме работ. Температура регулируется в зависимости от структуры листа, на автомате можно производить сварку листов полипропилена толщиной от 16 мм.

Станок для сварки листового полипропилена

Холодный клеящий состав

Клеевое соединение труб на основе полиэфирных, эпоксидных смол пригодно на магистрали ХВС. Специальные рекомендации имеет клей LN-915, жидкие гвозди на основе синтетической резины. Гарантия на шов 20 лет. Последовательность действий:

Обработка торцов в угол 90.
Обезжиривание и зачистка сопрягаемых поверхностей грубой наждачной бумагой для создания рисок.
Разметка глубины посадки труб.
На торец требы и боковую поверхность нанести клей, вставить в фитинг, оставить отпечаток.
Выдержать паузу 3–5 мин., соединить окончательно.
Через 0,3–0,5 час детали станут неразъёмными, полная полимеризация займёт 24 часа.

Погрешность

Опытные мастера, перед началом сварки, советуют обратить внимание на следующие важные нюансы

Соединения водопротока должны быть строго перпендикулярными.
Используйте декоративные гипсокартонные короба, чтобы закрыть узлы соединений, сделанные своими руками, но не очень эстетично выполненные, на видимых глазу участках.
В местах креплений после сварки бывают косметические изъяны в виде колец. Это нормальное явление: одно выдавливается при , другое – из фитинга. Но этого можно избежать, чтобы показать свой профессионализм. До начала работ поставьте метку «повыше фитинга». Разогревайте соединительные части до первой метки (по шаблону), а уже трубу вводите, ориентируясь на дополнительную. Направляя нагрев только на фитинг, а не на водопроток, мы получаем всего одно кольцо.
Вся конструкция должна быть зафиксирована для удобства проведения работ. Есть специальные пластиковые держатели на защелках. Особенно в самых сложных местах в плане монтажа, например, где подсоединяются фильтры.
Прочность шва в местах соединения фитингов зависит от ловкости умельца: в момент сварки нужно умудриться за пару секунд выровнять водопроток.
Недопустимы грязь и вода в месте сварки, это грозит неоднородностью. Сварка такого плохого качества приводит к плачевному результату.
Недопустима спешка. Только спокойное и внимательное отношение к работе даст нужный эффект.

Но самый важный нюанс в сварке – перегрев полипропилена

Это целое искусство: надо найти нужную температуру, важно не передержать. Стоит перегреть элементы и высоконадежная полипропиленовая труба превратится в плохой пластик, потеряет свои хорошие свойства

И всё же ваша внимательность и аккуратное исполнение работ даст хороший результат.

Особенности труб, учитываемые при монтаже

Для правильного выбора способа пайки пластиковых труб необходимо учитывать не только их диаметр, но и толщину стенки. Следовательно, перед началом работ необходимо уточнить реальную толщину стенки выбранного изделия по маркировке и замерам (для проверки).

Для нормальной работы необходимо согласно маркировке уточнить данные в нормирующем документе.

В целом технические данные по напорным трубам из термопластов нормирует ГОСТ Р 52134-2003. Однако каждое производство имеет свои нюансы, а в отношении зарубежных производителей данный стандарт вообще не работает. Поэтому лучше уточнить допустимый температурный диапазон (рабочий и аварийный), они не должны превышать температуру пайки.

Далее, согласно полученной информации, следует уточнить длительность нагрева при сварке подготовленных пластиковых труб и температуру нагрева, а также время остывания деталей.

Также, с учетом роста толщины стенки с увеличением номинального наружного диаметра, по таблице определяется ширина сварного пояса – то есть протяженность нагреваемого участка. Он должен быть одинаков для трубы и фитинга, поскольку диффузия (взаимопроникновение частиц материала на молекулярном уровне) требуется по всей стыкуемой площади. Определить ширину сварного пояса (глубину вставки трубы в муфту) и размер фаски можно по таблице.

Максимальная глубина вставки (собственно ширина сварного пояса) без зачистки.

На основании данных о типе пластика выставляется нужный уровень нагрева сварочного аппарата, точнее, нагревательных элементов – парных насадок.

В некоторых случаях температура пайки полипропиленовых труб составляет не 200…220 градусов Цельсия, а около 260 градусов, это необходимо уточнять у производителя или продавца.

Инструкция: как сварить пластиковые трубы

Учиться сварке пластиковых трубопроводов враструб нужно на практике. Трубные заготовки и комплектующие для систем всегда покупают с запасом. Для приобретения навыков работы на оборудовании пластиковые элементы нарезают небольшими отрезками. Технологический процесс состоит из нескольких этапов, каждый из них рассмотрен отдельно.

Подготовка труб под сварку

Нарезают пластик на фрагменты в соответствии со схемой разводки. Кромки делают под прямым углом. Сначала делают разметку, затем врезаются в пластик. Только после этого резким усилием разрезают заготовку окончательно. Элементы раскладывают на чистой ровной поверхности в удобном для сварки порядке. Рядом размещают необходимые соединительные элементы: фитинги, отводы, тройники, муфты.

Каждый стык перед сваркой зачищают, чтобы не оставалось заусениц, обезжиривают. Трубы с фольгированным слоем обязательно фальцуют – слой металла полностью срезают в месте стыка.

Настройка сварочного аппарата

На паяльнике закрепляют насадки необходимого диаметра. Инструмент для сварки прочно устанавливают на ровной поверхности, чтобы он не качался. Регулятор нагрева переводят в нужное положение. Для сваривания пластиковых труб паяльник разогревают от +255 до 280°С вне зависимости от толщины трубопроводов. Меняется только время нагрева деталей при сварке, интервал выдержки соединения до затвердевания.

В комплекте со сварочным аппаратом идут насадки под трубы различного диаметра

Нагрев деталей

При сварке одновременно нагревают оба элемента: трубные заготовки снаружи (их вставляют в нагревательный элемент), фитинги – изнутри (их насаживают на нагреватель). Детали продвигают с умеренным усилием до упора – площадки утюга. От момента касания отсчитывается время нагрева, интервал зависит от диаметра трубной заготовки:

Диаметр заготовки, мм	Время нагрева, сек	Глубина насадки, мм
20	8	14
25	9	16
32	10	20
40	12	21
50	18	22,5
63	24	24

Время выдержки стыка от 4 до 8 секунд. Данные, приведенные в специальных таблицах сварки пропилена ориентировочные. Перед монтажом трубопровода время нагрева и выдержки устанавливают экспериментальным путем. Пластик должен разогреваться не на всю глубину стенки, чтобы не было внутренних наплывов. Опытные заготовки делают небольшими, чтобы просматривалась внутренняя поверхность раструбного соединения.

Соединение деталей

Разогретые на насадках полимерную трубу и фитинг нужно соединять быстро, с усилием, не допуская перекосов. Делают это одним движением, без проворачивания. Заготовки для сварки диаметром больше 50 мм (для системы водоотведения) соединяют с применением центровщика, вручную качественных соединений не получить. Заготовки удерживают в руках до затвердевания пластика. После этого образованный узел оставляют до полного охлаждения на 3-10 минут в зависимости от толщины заготовок.

Разогретые на насадках детали нужно соединять быстро, с усилием, не допуская перекосов

Зачистка

Напильником аккуратно снимают наружные наплывы полимера. Они не должны быть большие при правильном разогреве и сжатии. Внутренних наплывов на швах не должно быть, это брак. После монтажа водопровода нужно удостовериться в надежности швов. Воду в систему подают не раньше часа выдержки. Если обнаружена протечка, стык вырезают, на его месте делают новое фланцевое соединение.

Технология сварки враструб – пошаговая инструкция

Раструбная сварка подразумевает собой соединение трубы и фитинга, путем вставки деталей друг в друга. Такая сварка полипропиленовых труб своими руками считается простейшей, есть еще стыковая система сварки, но используемая там технология может усложнить работу, особенно в домашних условиях. Поэтому ниже мы описали как проходит поэтапный процесс сварки полипропиленовых труб.

Резка труб

Режут материал предназначенным для этого инструментом. Если такового нет, то рез можно сделать ножовкой или другим доступным инструментом, главное – не повредить геометрию и сохранить плоскость реза ровной. Для последнего предназначен фаскосниматель, им же зачищают торец, у которых армирующий слой ближе к внутреннему диаметру. Иначе этот элемент может образовать неплотные соединительные прорехи и вызвать течь.

Полипропиленовую трубу отрезают по размеру специальным ножом с трещеткой

Подготовка труб и фитингов

Перед сваркой трубы, с внешней стороны, обезжиривают спиртом, а фитинги изнутри. Для армированных изделий используется специальный прибор, который снимает упрочнительный слой – шейвер.

Шейвер для зачистки верхнего армированного алюминием слоя

Подготовка сварочного аппарата

Несмотря на то, что большая часть устройств имеют собственные опорные элементы, устройство следует крепко зафиксировать в тисках или струбцинами к столу. Прибор очень легкий, поэтому незакрепленным может легко упасть и сломаться, или вызвать пожар.

В зафиксированный аппарат для сварки ставим муфту и дорн.

Насадки для сварки

Выставляем тумблер на требуемое значение температуры. Для полипропилена это 270 градусов, но бывают случаи, когда требуется более низкая или высокая температура. Эти значения берем из сопроводительной документации к нашему материалу и используя инструкцию к паяльнику, подбираем оптимальную температуру.

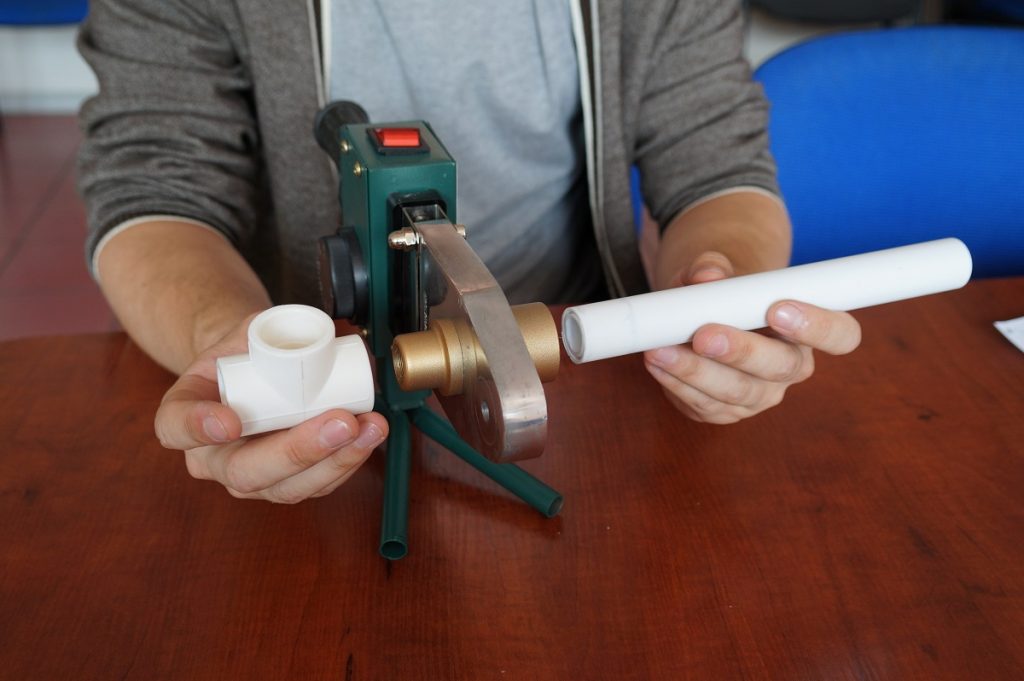

Установка деталей на прогрев

Технология сварки полипропиленовых труб подразумевает, что когда устройство вышло на рабочую температуру (загорелся зеленый индикатор или сработал звуковой сигнал) можно приступать к установке свариваемых деталей на аппарат для сварки труб.

Прогрев деталей

Отрез медленно вставляем в муфту до упора при этом образуется грат – лишний материал, при надевании скатывающийся в валик

Очень важно при надевании следить, чтобы грат имел правильную форму, без разрывов и прочих дефектов. Если деталь вставляется без видимого усилия или грант отсутствует, можно считать ее дефектной и следует заменить ее

То же касается фитинга, который также должен надеваться с видимым усилием на дорн, до упора.

Сварка

Когда свариваемые элементы установлены на своих местах им нужно дать определенное время, чтобы материал приобрел вязкотекучесть и при этом сварочный пруток из полипропилена не утратил свои несущие свойства. Ниже представлены примерные параметры, подходящие для сварки труб из полипропилена различного диаметра. Стоит учесть, что значения усредненные, а более точные, производитель указывает в сопроводительной документации.

Температура сварки полипропиленовых труб, время остывания, в зависимости от толщины

Для ориентирования в приведенных в таблице терминах, следует придерживаться следующих определений:

Время нагрева отсчитывается с момента прикосновения детали с упором нагревательного элемента.
Время соединения – параметр, который показывает как долго следует держать трубы для сварки полипропилена, после их сбора.
Время остывания – временной промежуток, который следует выдержать для полного застывания и получения монолитной связки.

Сборка деталей

Сняв с нагревательной насадки детали их следует собрать. Для соединения труб пвх фитинг устанавливается под необходимым углом, и единым движением трубы соединяются вместе.

Соединение деталей

При этом запрещено проворачивать детали. Удерживаем детали, сохраняя их неподвижность, но не прикладывая усилия, как при надевании.
Время, которое пройдет между снятием со сварочного аппарата, до непосредственно сборки должно быть минимальным. В противном случае детали остынут, и не сварятся или соединение будет низкого качества.

Охлаждение соединения

Важный момент, когда не следует трогать деталь, в том числе пытаться примерить ее и так далее. После охлаждения сваренный контур из полипропиленовых труб своими руками готов к использованию.

Подготовка к работе

Перед началом работы ознакомьтесь с несколькими важными рекомендациями и подготовьте необходимые приспособления.

Полезные советы

При отсутствии опыта сварки пластиковых труб своими руками, для начала немного потренируйтесь. Купите фитинги и прочие элементы разводки с небольшим запасом. Набравшись опыта, вы сможете выполнить чистовую работу максимально быстро и качественно.
Перед началом работы стыкующиеся элементы необходимо соответствующим образом подготовить – зачистить и обезжирить. Без предварительной обработки рассчитывать на качественное сварное соединение не приходится.
В процессе выполнения разводки вы будете использовать не только трубы, но и различные дополнительные приспособления – поворотники, тройники, муфты и пр. Помните: трубы необходимо нагревать с внешней части, а все дополнительные элементы – с внутренней стороны. Не игнорируйте это правило, иначе готовые соединения будут непрочными и недолговечными.
При выполнении сварки пластиковых труб своими руками, в особенности, если в процессе работы применяются мелкие детали, контролируйте, чтобы внутренние швы не уменьшали проходимость пластиковых изделий.
Обычно такая проблема возникает в случае перегревания труб – внутри образуются слишком большие наплывы материала и отверстия закупориваются. Поэтому варить пластиковые трубы можно исключительно на допустимых температурах (указываются в инструкции к паяльнику). После завершения работы обязательно проверяйте трубы на проходимость. Для этого достаточно пропустить через изделие воду.
Собранную систему можно заполнять водой не ранее чем через 1-1,5 часа после сварки составных элементов.

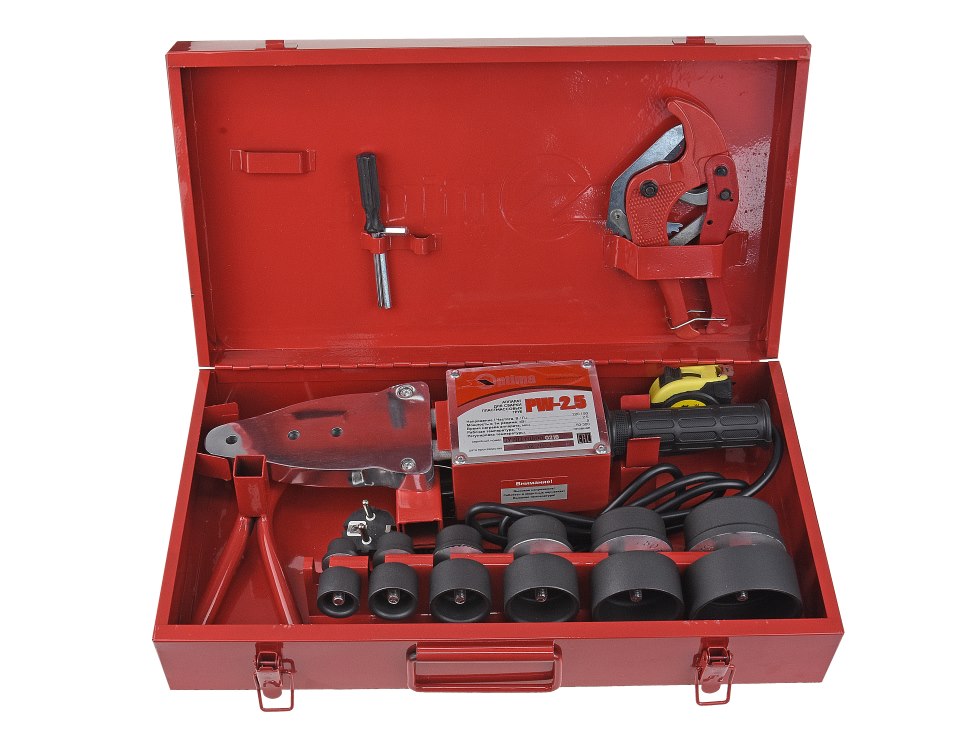

Необходимые инструменты

Подготовьте следующие приспособления:

специальный аппарат для соединения пластиковых труб;
насадки для применяемых труб;
труборез либо специальные кусачки;
шейвер (для металлопластиковых труб);
инструмент для создания фасок.

Все необходимые инструменты продаются в строительных магазинах. Паяльник стоит достаточно дорого, поэтому если работа по сварке пластиковых труб носит единичный характер, выгоднее будет найти компанию, предоставляющую подобные инструменты в аренду.

Используйте только рекомендованное оборудование. Некоторые домашние мастера пробуют приспосабливать под сварку пластиковых труб обыкновенные бытовые паяльники, но ничего хорошего из этого обычно не выходит.

Монтируем резьбовые фитинги

Резьба на фитингах присутствует не только внутри, но и снаружи. Она нужна, чтобы закреплять металлические стороны и концы на деталях. Гладкий срез муфты располагается на противоположной стороне. Он предполагает припаивание пластика.

Фитинги монтируются по простой технологии.

Заготовку срезают под прямым углом, в том месте, где предположительно будет находиться стык. Для обработки края используют солидол. Затем берут резьборез, и заканчивают обработку.
После этого их надо очистить так, чтобы отсутствовала металлическая стружка. Для будущего стыка не обойтись без герметизации, что предполагает применение ФУМ-лент, либо пакли.
Фитинговая конструкция накручивается на часть со срезом, с предварительной подготовкой. Для этого не потребуется приложить слишком много усилий. Деталь может растрескиваться, если инструментами нажимать на неё слишком сильно.
Гладкий срез приворачивается к трубе из пластика. Легко понять, как соединить полиэтиленовую трубу с полипропиленовой.

Видео: как соединять трубопровод

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве . Процедура монтажа в данном случае имеет свои нюансы.

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Шаг четвертый. Прокладывается трубопровод

Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться.. Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насос ами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника

Подобная технология используется при строительстве:

Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насос ами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

авто- и Ж/Д дорог;
трубопроводов в подвалы;
магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

Изделия из полипропилена используют, как правило, при создании дренажных и оросительных систем, а также при прокладке водопровода или обустройстве системы отопления. Полипропилен относится к классу полиолефинов, а это означает, что вся изготовленная из данного материала продукция отличается высокой степенью экологической безопасности.

Кроме того, водоотводы из полипропилена способны прослужить очень долго, при этом затраты на их эксплуатацию будут минимальными. Однако работая с такими изделиями необходимо знать, как сваривать полипропиленовые трубы таким образом, чтобы избежать их деформации и предупредить появление течи.
