Гаражные подъемные ворота своими руками чертежи

Системы привода

Чтобы механизм начал действовать, и вращательное движение мотора передавалось на врата, необходимо установить соответствующее крепление.

Система привода состоит из нескольких элементов

Оно бывает нескольких видов:

кривошипно-шатунный механизм;
винтовая передача;
червячный механизм;
использование рейки;
механизм с использованием зубчатого колеса;
цепная передача.

Все виды передач подходят для любых ворот, даже для гаража.

Механизмы для распашных конструкций

Чтобы самодельные автоматические распашные ворота начали самостоятельно закрываться и открываться, на них необходимо установить привод рычажного или линейного типа. Последние, на первый взгляд, выглядят как автомобильный амортизатор и действуют по принципу удлинения штока привода. Механизмы рычажного типа напоминают движение руки. Их размер при работе не изменяется, а крепятся они подвижным шарниром.

Если нужно, чтобы конструкция открывалась в любую сторону, лучше использовать линейные механизмы. Но если створки навешены на кирпичные столбики, то лучше применять рычажные, так как они не столь требовательны к размещению точки опоры.

Для самостоятельного производства линейного механизма умельцы используют детали от спутниковых антенн, а также изготавливают винтовые механизмы.

Для рычажных типов передачи также используют подручные заводские средства. Ими зачастую выступают приводы от автоматических стеклоподъёмников или стеклоочистителей.

Также для самостоятельного производства часто используют редуктор от электродвигателя.

Автоматизация откатных ворот

Если нет желания самостоятельно придумывать механизм для конструкции, можно приобрести её в специализированных магазинах.

В комплект входит:

привод;
зубчатая рейка;
блок управления.

Как сделать распашные ворота

Изготовление распашных ворот — самой простой технологии для гаража, будет состоять из нескольких этапов. Первым делом необходимо будет подготовить все инструменты и материалы.

В качестве материалов можно взять детали уже б/у из металлолома, или же купить новые. Потребуется металлический профиль, из которого собирается рама-коробка ворот и листы металла поплотнее для самой крышки.

Сначала потребуется изготовить отдельно створки ворот из листов металла и неширокого прямоугольного профиля. Далее делается рама в виде П-образного коробка для удерживания и открывания створок.

Остается только навесить створки на основание. Подъемные ворота в гараж своими руками будет сделать сложнее.

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

Опорная коробка.
Рулонное полотно.
Направляющие.
Петли.
Валы.
Регулирующие баланс пружинные системы.
Подвесы.
Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

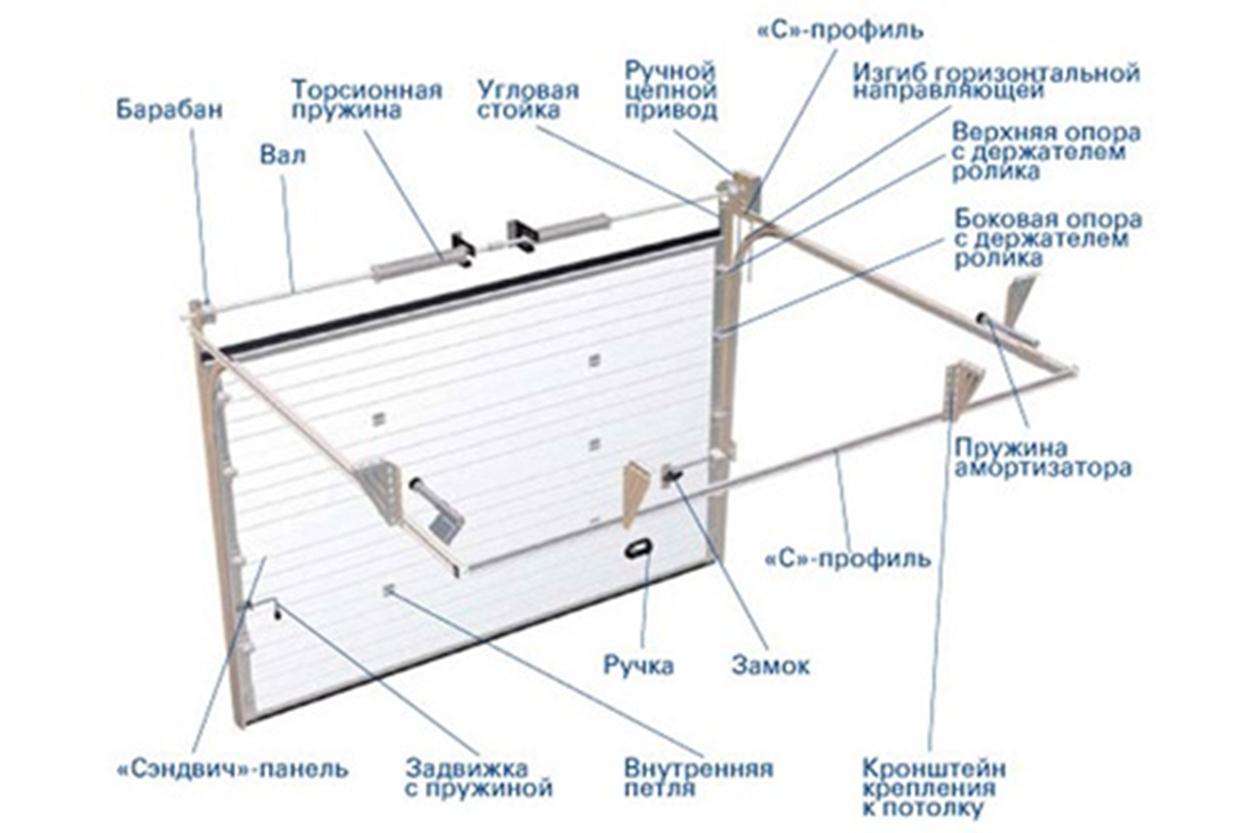

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

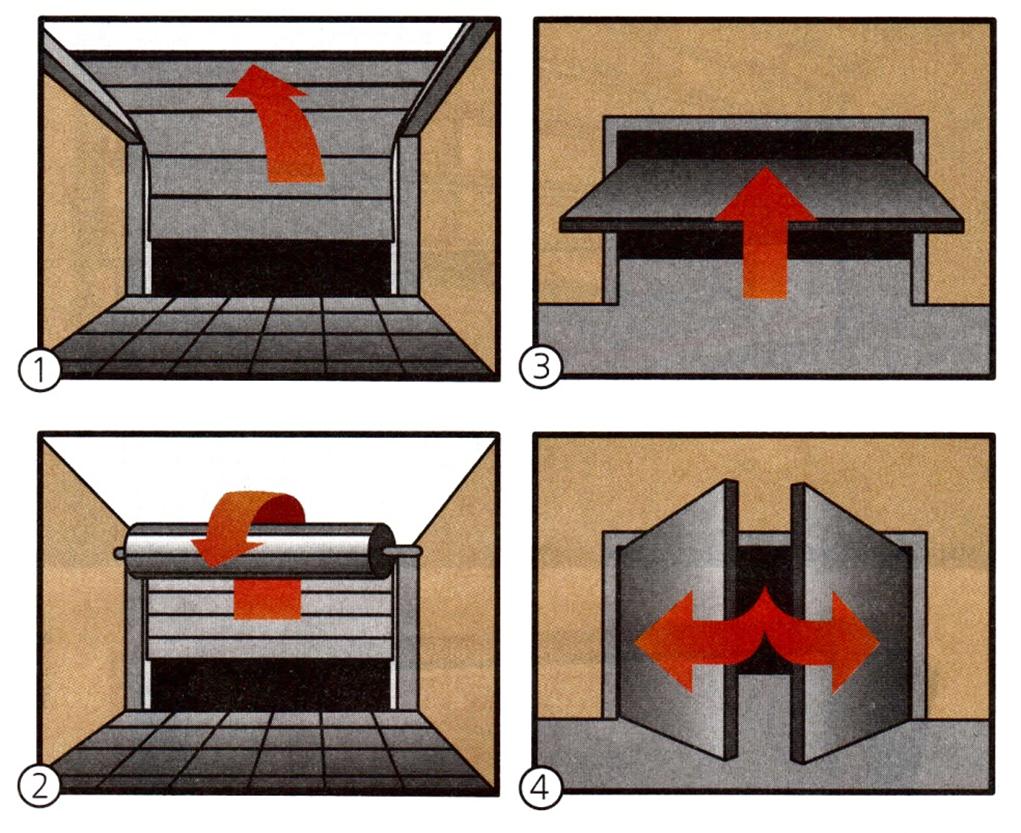

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

Распахивающиеся (4).
Из сэндвич-панелей (секции, 1).
С подъемно-поворотным механизмом (2).
Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Варианты электродов

Для металла в толщину 2-3 мм используют электроды диаметром 3-4 мм. Ходовые марки — «АНО-4» и «Монолит», но последний вариант продают только с сечением 3 мм. Правда, этого вполне хватит, чтобы прогреть железо и сделать качественный крепкий шов. Плюсы: дуга не тухнет, не прерывается, стержень не прилипает к металлическим поверхностям, обмазка не отлетает. Профессиональные сварщики рекомендуют этот вариант.

«АНО-4» используют не реже «Монолита». Такие электроды отлично проваривают низкоуглеродистую сталь распространенной марки Ст3. Производители выпускают их диаметром 3, 4 и 5 мм. Их дуга устойчивая и без колебаний. Другие марки не подходят для сварки низкоуглеродистой стали. Чтобы качественно сварить ворота в гараж, покупателю желательно выбрать правильный вариант.

Электродов для ворот гаража – несколько видов

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Подъемно-поворотные гаражные ворота

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

деревянные бруски высокой прочности;
металлические штыри хорошего качества;
уголки;
кронштейны;
жесткие пружины;
металлические прутки;
декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Чертеж ворот

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Монтаж гаражных ворот

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Монтаж гаражных ворот

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Изготавливаем самодельные поворотные ворота

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру. Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Исходя из этого, вам понадобятся:

брусья для каркаса (плюс брус на потолок) и уголки для них;
штыри;
кронштейн швеллерный;
пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла. Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков. Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

https://youtube.com/watch?v=coP-ewSAo5I

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Вы также сможете опираться на инструкции, которые обычно прилагаются производителями

Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить. Если вы еще его не приобрели и всё еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Не забываем следовать рекомендациям установки ворот

Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

Для таких конструкций можно использовать разные виды отделки и декора.
Подъемные ворота могут использоваться для одинарных и двойных гаражей.
Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Сооружение каркаса

Проем для ворот

Шаг 1. Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2. Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Готовим фундамент

Шаг 3. После высыхания труб каркас сваривается

Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода

Укладываем швеллер

Шаг 4. Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

посредине, если планируется двусторонняя обшивка;
ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.

Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Армируем закладную, проводим проводку, заливаем бетон

Шаг 5. Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Закладные

Шаг 6. Далее следует покраска каркаса. Для этого используется эмалированная краска (обязательно алкидная) для внешних работ. Она наносится в два-три слоя.

Каркас

Обрешетка

Шаг 7. После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

Направляющая

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

надежность;
долговечность;
прочность;
экономия пространства;
сравнительно невысокая стоимость.

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Распашные ворота для гаража

Традиционная конструкция ворот гаража, которую легко установить своими руками, утеплить недорогими материалами и провести самостоятельный ремонт при поломке. Распашные ворота для гаража состоят из мощной металлической рамы и двух створок. Створки могут быть выполнены из разных материалов:

обрезная доска – требуется обработка антипиренами от возгорания и внешняя защита от влажности;
листовая сталь – надежный и долговечный материал, требует ежегодной обработки от коррозии, можно утеплить минеральной ватой и пенопластом. Такая конструкция гаражных ворот имеет большой вес и несет нагрузку на стены и фундамент постройки;
профилированные металлические листы с защитным покрытием;
створка ворот из сэндвич-панели с утеплителем – универсальный вариант для гаража из любых материалов, герметично защищает помещение от холода, влаги и перепадов температур;
кованые створки ворот (заводская ковка и эксклюзивные авторские варианты) – стоит дорого, требуется дополнительное утепление.

В чем основные достоинства распашных створок гаражных ворот:

при наличии сварочного аппарата можно не только самостоятельно установить ворота, но и модернизировать конструкцию;
если установить надежные запоры, то это один из самых надежных вариантов защиты гаража от взлома;
створка ворот из любого материала довольно просто утепляется пенопластом;
есть возможность установить автоматику;
ремонт не требует больших затрат;
обслуживание сводится к регулярной смазке петель и обработке створок антикоррозийными составами от ржавчины;
есть возможность установить надежные запоры и замки.

Преимуществ у таких гаражных ворот много, поэтому до сих пор распашные ворота – лидер среди всех остальных вариантов конструкций. А в чем недостатки:

основной недостаток – требуется место перед гаражом и по бокам для открытия, створка ворот – минимум 1.5 метра. Поэтому надо сбоку минимум полтора метра и перед гаражом – два;
неудобно открывать большие створки ворот;
обязательно нужно дополнительное утепление и установка прокладок для полной герметизации проема;
распашные ворота нельзя установить в проем, который больше, чем шесть метров – петли не выдерживают тяжести створки, более чем три метра. Происходит перекручивание каркаса створки при большей длине полотна.

Но, этот тип гаражных ворот модернизирован и несколько видоизменен с сохранением всех положительных параметров и устранением недостатков – это подъемно-поворотные ворота.

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Особенности исполнения конструкции

Гаражные ворота подъемные своими руками

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

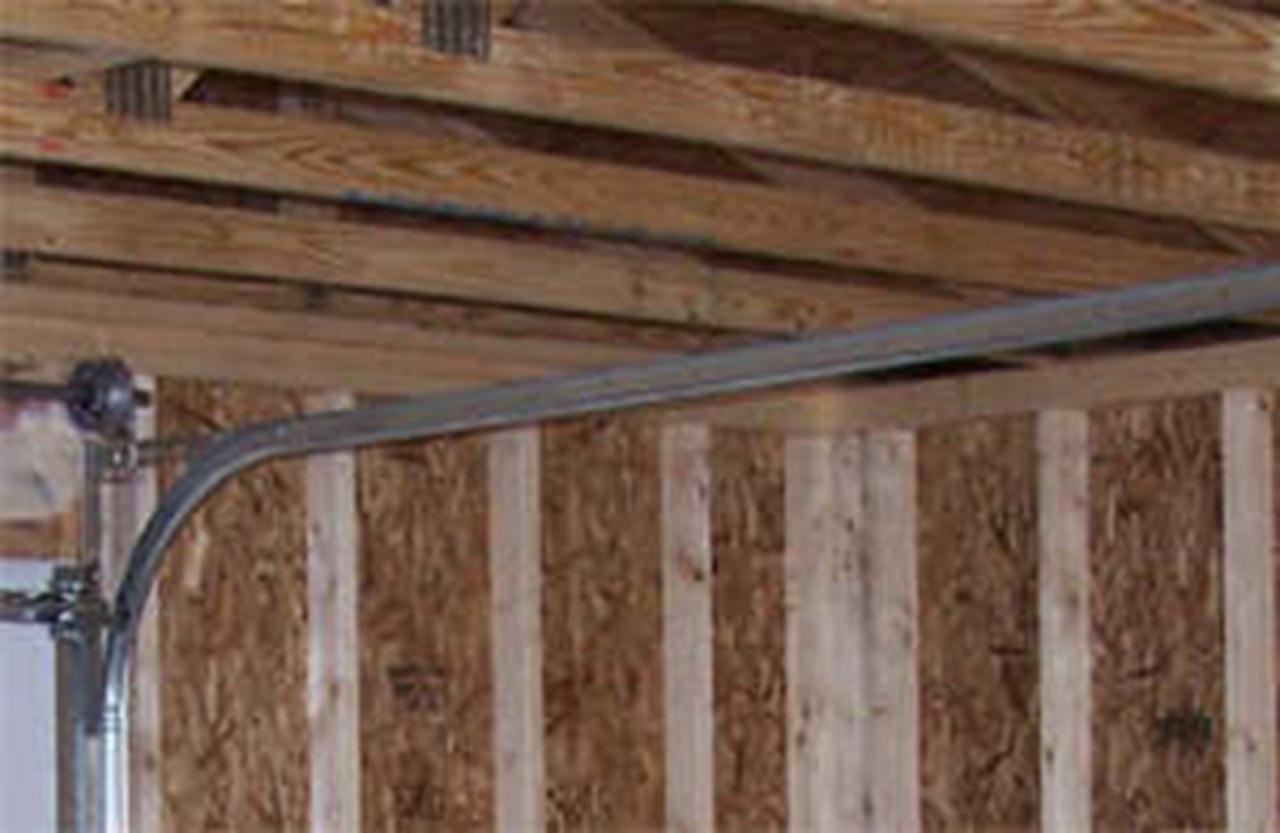

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Самодельные подъемные ворота

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

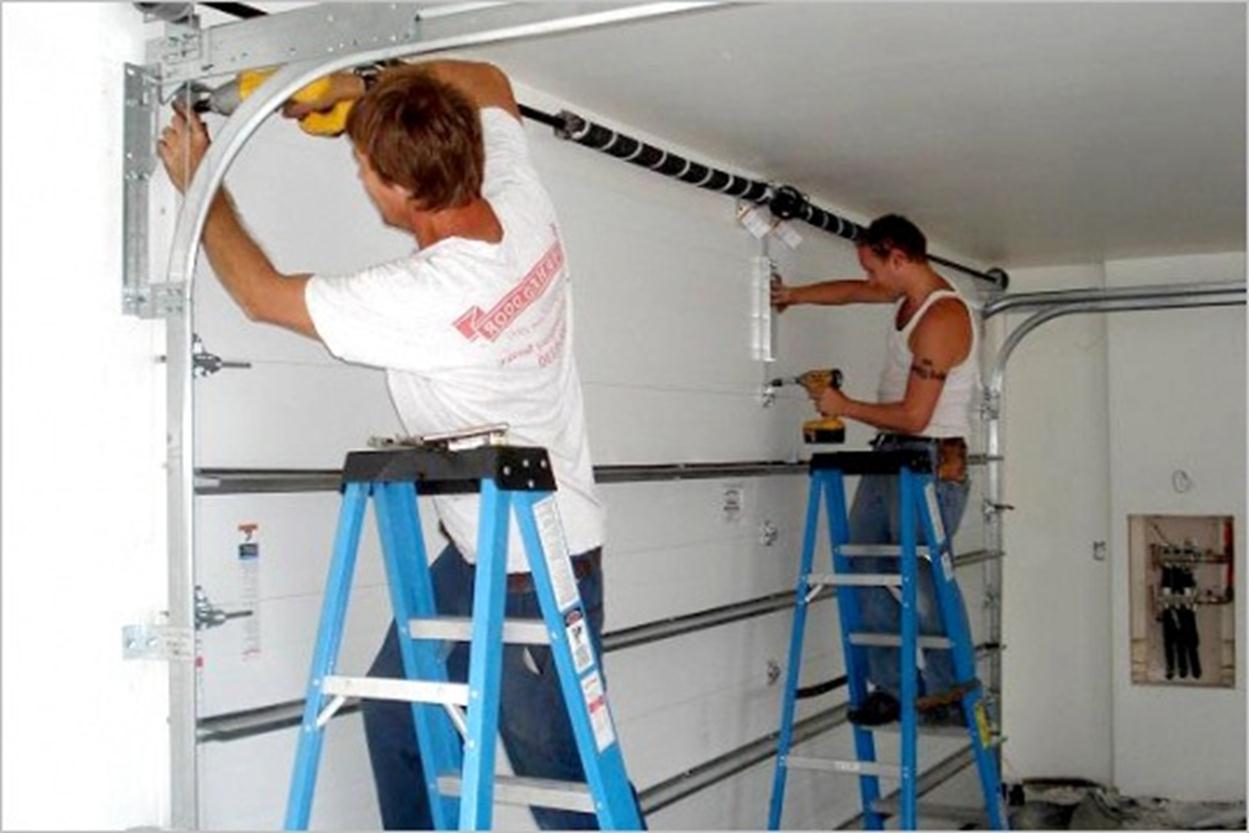

Компенсирующие пружины. Обеспечивают более легкий подъем полотна.

Компенсирующие пружины

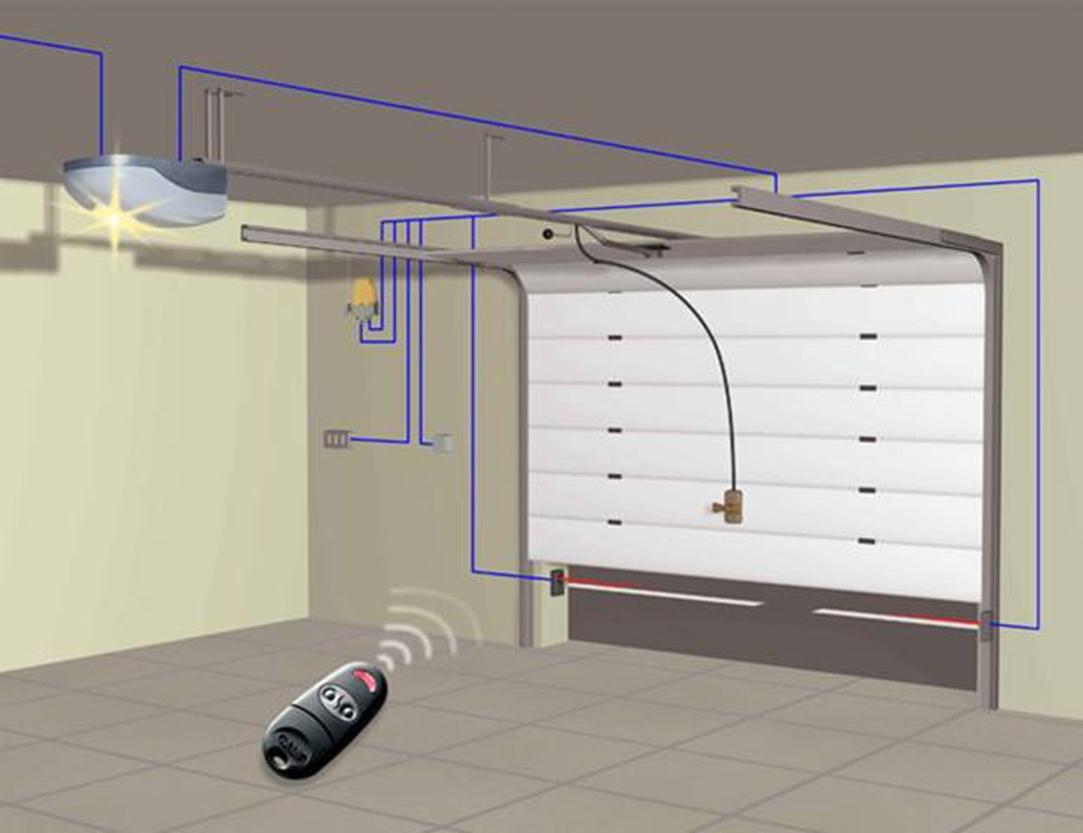

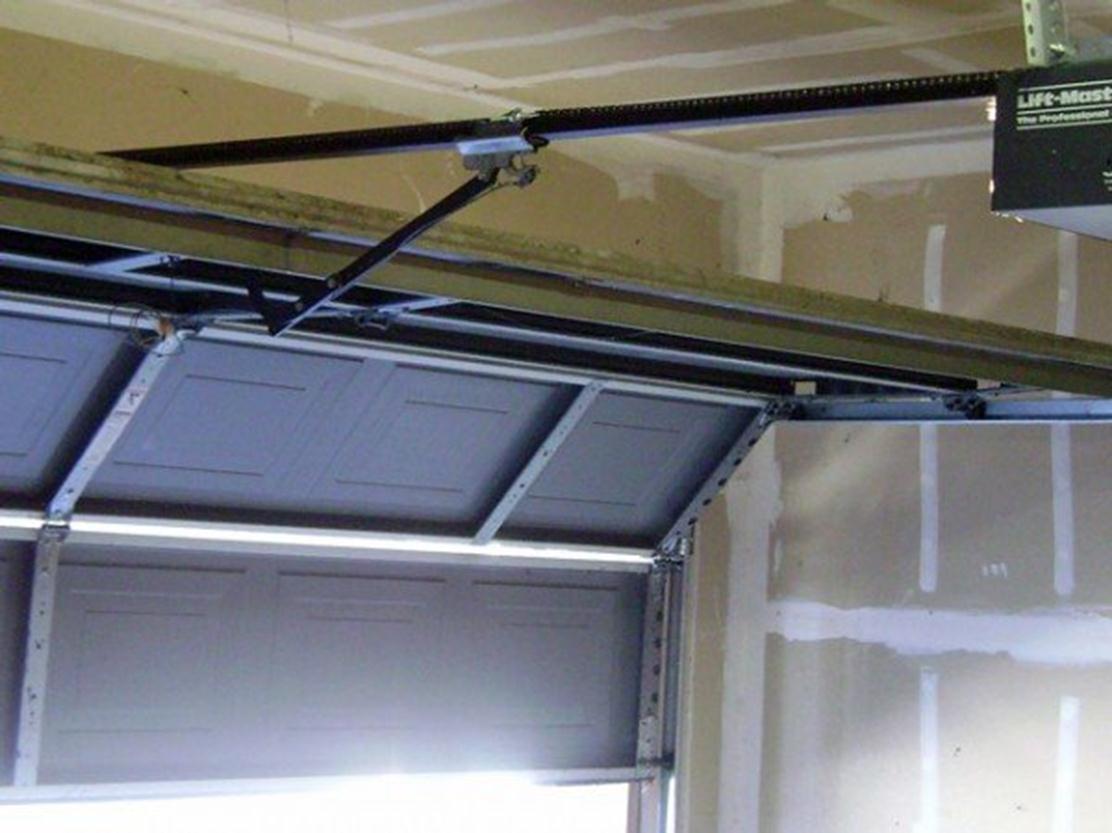

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее

Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированных магазинах.

Ворота гаражные

Список источников
