Схема подключения узо в однофазной сети с заземлением и без "земли"

Подключение шаг за шагом

Определив, какой тип схемы будет использован в доме, нужно правильно подобрать защитное оборудование. Для этого следует подсчитать суммарное значение силы тока, которая необходима для всех бытовых приборов работающих одновременно.

Если в частном доме или квартире сеть будет подключаться с заземлением, тогда обязательно нужно знать, что заземляющая жила ни в коем случае не подключается к УЗО. Так как в самом устройстве не предусмотрено клемм для подключения заземления, а само оборудование является лишь частью цепи, а не элементом заземляющего контура, то такое соединение будет выводить прибор из строя. При повторном его включении снова будет срабатывать выключатель.

Как работает схема трехфазного УЗО

Заземляющая шина всегда находится отдельно от УЗО в независимости от количества фаз, которые должны быть подключены. При самостоятельном вводе в цепь защитного оборудования следует обязательно изучить инструкцию и схему их подсоединения к силовой линии. Работа должна проходить с обесточенной электрической сетью.

Точно также, как и для однофазного кабеля, трехфазный должен быть разделен на отдельные жилы. Зачистив контакты проводов, фазы должны подключаться к фазным клеммам, рабочие защитные жилы (нулевые) к нулевым клеммам. Заземляющий провод напрямую должен подсоединяться к элементу заземляющего защитного контура. Обычно он находится в распределительном щитке. После того как монтаж будет завершен, включение специальной кнопки позволит провести проверку УЗО. Если он отключит цепь, то все сделано правильно.

Конструктивное исполнение

Конструкция УЗО поможет нам разобраться, каким образом оно реагирует на токовую утечку. Основными рабочими узлами УЗО являются:

Трансформатор дифференциального тока.
Механизм, с помощью которого происходит разрыв электрической цепи.
Электромагнитное реле.
Проверочный узел.

К трансформатору выполнено подключение встречных обмоток – фазы и ноля. Когда сеть работает в нормальном режиме, то эти проводники в трансформаторном сердечнике способствуют наведению магнитных потоков, которые имеют встречное направление относительно друг друга. За счёт противоположной направленности магнитный поток в сумме равняется нулю.

Наглядно устройство и принцип действия УЗО на следующем видео:

Во вторичной трансформаторной обмотке выполнено подключение электромагнитного реле, при нормальных рабочих условиях оно находится в покое. Возникла токовая утечка, и картина сразу меняется. Теперь по фазному и нейтральному проводникам начинают проходить различные токовые величины. Соответственно и на трансформаторном сердечнике теперь не будет равных магнитных потоков (они будут разными и по величине, и по направлению).

Во вторичной обмотке появится ток и, когда его значение достигнет заданного, сработает электромагнитное реле. Его подключение выполнено в связке с расцепляющим механизмом, он мгновенно отреагирует и разорвёт цепь.

В качестве проверочного узла служит обычное сопротивление (какая-то нагрузка, подключение которой выполнено, минуя трансформатор). С помощью этого механизма имитируется токовая утечка и проверяется работоспособное состояние устройства. Каков принцип работы этой проверки?

Имеется специальная кнопка «ТЕСТ» на УЗО. Её главное назначение – подать ток с фазного провода на проверочное сопротивление и далее на нейтральный проводник, минуя трансформатор. За счёт сопротивления ток на входе и на выходе будет разный, и созданный небаланс запустит механизм отключения. Если при проверке УЗО не отключилось, значит, придётся отказаться от его установки.

Обратите внимание! Проверку УЗО необходимо проводить регулярно, идеальный вариант – один раз в месяц. Это является требованием пожарной безопасности и не стоит им пренебрегать

У разных производителей УЗО внутреннее конструктивное исполнение может отличаться, но общий принцип работы остаётся неизменным.

Все устройства различаются по принципу срабатывания. Они бывают электронного и электромеханического типа. Электронные УЗО отличаются сложной схемой, им для работы необходимо дополнительное питание. Устройствам электромеханического типа внешнее напряжение не нужно.

Подключаем без заземления

Как правильно подключить УЗО

Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.

Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.

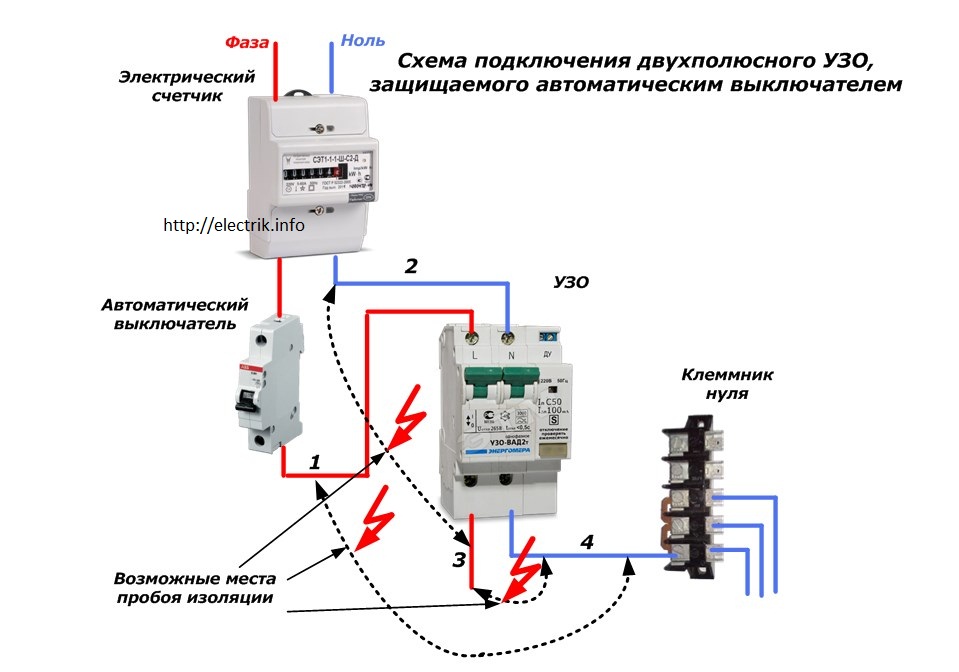

Схема подключения двухполюсного УЗО

Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.

Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.

Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.

Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт.
Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Как функционирует защитный прибор без «земли»?

Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?

Вариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины

К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание установленного УЗО не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.

Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.

Схема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания

На этом примере легко вывести заключение на тот счёт, что подключать УЗО и автоматов в квартирном щитке или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.

Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к электроснабжению частного жилья.

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Подключение в квартире

Владелец квартиры не имеет возможности выбирать размеры распределительного щита, поэтому он может столкнуться с нехваткой места для установки всех необходимых аппаратов защиты. Таким лицам полезно будет узнать, что существуют компактные приборы, одновременно выполняющие функции УЗО и автоматического выключателя. Они называются дифференциальными автоматами.

Выбирайте дифавтомат со специальными флажками, которые позволяют понять, какая именно часть сработала: ВА или УЗО. Без такого индикатора распознать причину срабатывания прибора и выявить неполадку будет сложнее.

Кондиционер, к примеру, к таковым не относится.

А вот приборы, работающие с водой — бойлер, стиральная и посудомоечная машины — нужно подключать через УЗО обязательно, причем с уставкой тока утечки в 10 мА.

Важно знать, что бытовые УЗО делятся на две разновидности:

Регистрирующие утечку только переменного тока.
Регистрирующие утечку переменного и постоянного тока.

Поскольку сегодня многие электроприборы оснащаются импульсными блоками питания, более подходящим является УЗО второго типа.

узо однофазной сети

Это уникальный прибор электрозащиты от поражения током. Принцип работы узо однофазной сети или трехфазной основан на сравнении токов фазного и нулевого проводов. В исправной цепи фаза прошла через нагрузку и вернулась по нулевому проводу к источнику питания с той же силой тока. Но нарушилась изоляция проводника, и произошла утечка на металлический корпус. Если коснуться корпуса, фаза разделится на два пути: одна часть тока через тело человека пойдет в землю, а вторая часть вернется по нулевому проводнику. Для человека ток силой 0,01А считается опасным, а 0,1А — смертельным. Чтобы предотвратить прохождение через тело смертельного тока, аппарат настроен так, что при достижении разницы между фазным и нулевым проводами 0,03А (ток отсечки узо ) он отключает напряжение сети. А зачем испытывать «доброту» прибора своим касанием? Надо просто подключить корпус оборудования к заземлению, и в случае утечки тока аппарат отключится без нашего участия.

Принцип работы узо однофазной сети предусматривает трехжильную проводную систему (TN-C-S). в которой все электрооборудование жилья можно заземлить и выполнить схему однофазного узо по всем правилам устройства и эксплуатации (см. Рис. 1). На верхних клеммах обозначены фаза (L) и ноль (N), к которым подключается сеть. Нижние клеммы отправляют кабель к электрооборудованию. Заземляющий проводник (по правилам, желто-зеленого цвета) присоединяется непосредственно к металлическому корпусу оборудования и мимо защитного устройства через электросчетчик уходит на заземляющую шину распределительного щитка. Аппарат защиту нам обеспечил, но сам оказался под угрозой.

Дело в том, что устройство не защищено от перегрузки и от короткого замыкания, поэтому оно всегда работает в паре с автоматом (Рис. 2). Номинал автомата не должен превышать допустимый ток узо. Например, защитное устройство рассчитано на 40А, и автомат должен быть с номинальным током ниже 40А. Хорошо, когда есть в квартире заземление. А в старых домах его никогда не было. Неужели узо однофазной сети невозможно без заземления? Возьму грех на душу и дам совет. Можно подключиться и без заземления, только заземляющий проводник от электрооборудования надо присоединить к верхней нулевой(N) клемме (Рис. 3).

При этом от клеммы N «ноль» без препятствий должен уходить на нулевую шину распределительного щитка. Аппарат так же будет защищать от утечки, но предупреждаю: не дай бог, кто-нибудь на вводе в квартиру поменяет местами фазный и нулевой провод! Все заземленные металлические корпуса оборудования окажутся под смертельным напряжением! Для проверки работоспособности защитного устройства предусмотрена тестовая кнопка, при нажатии на которую прибор отключается. Такую тестовую проверку надо проводить каждый месяц. Сравните подключение однофазного узо с подключением узо трехфазного .

Куда ставят однофазное УЗО

Автоматические выключатели могут не реагировать на малые токи утечки, опасные для здоровья и жизни человека, а заземление сети, хоть оберегает, но вот аппаратуру она не спасет. Поэтому и устанавливают УЗО. Смертельно опасным для человека считают ток в 0,1 А.

В быту применять более чувствительные УЗО не целесообразно из-за того, что устройство может часто отключать напряжение без видимых на то причин. Для того чтобы понять принцип подключения, необходимо знать, какие провода идут в квартиру.

А именно:

От трансформаторной подстанции кабель тянется к дому или подъезду.
В кабеле присутствует 3 фазных и 1 нулевой провод.
На каждый фазный провод приходится одинаковое количество квартир, чтобы уравновесить нагрузку.
Все это тянется к общему подъездному щиту, куда добавляется еще и заземляющий провод, отводящий часть тока, в случае повреждения изоляции проводов.

По стоякам на каждый этаж к распределительным щиткам тянутся фазы, нулевой провод и заземление. В щитках установлены дополнительные автоматы выключения, отключающие сеть в случае КЗ. От автоматов к каждой квартире тянется 1 фазный, нулевой и заземляющий провода. В квартире уложенная в стене проводка подсоединяется к каждой розетке и к выходам для освещения.

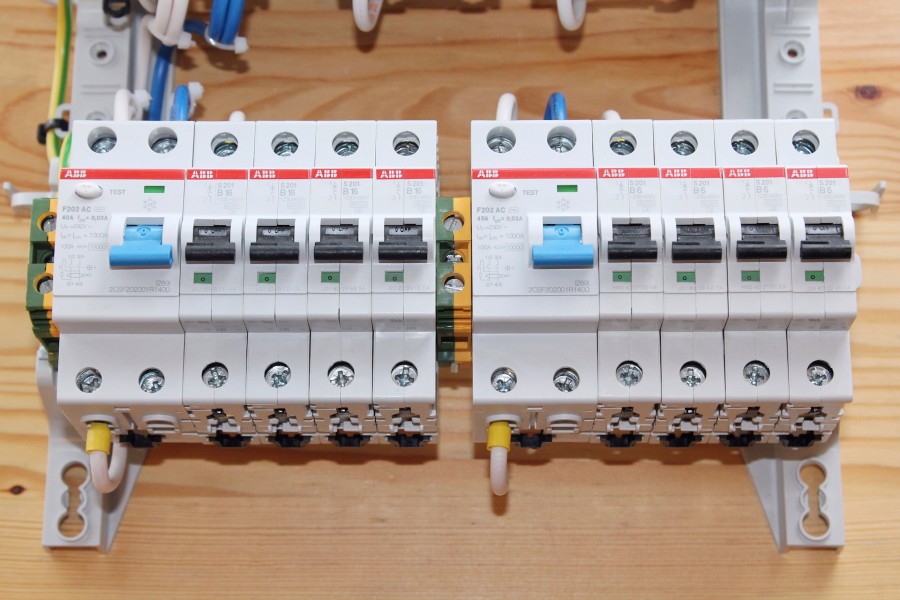

Установка УЗО в однофазной сети не является чем-то сложным. Прибор имеет 2 клеммы входа и 2 выхода. Во входные клеммы помещают, соответственно, фазный и нулевой, не затрагивая провод заземления. Проходящие через устройство провода выходят через выходные клеммы и тянутся непосредственно к приемнику электрической энергии. Само же устройство следует подключать после автомата выключения. Наиболее хорошо себя зарекомендовали устройства фирмы АВВ.

Нередко устройство снабжают цифровым индикатором, которое служит для наглядного контроля нормы напряжения подключенной сети. Часто для этих целей используют индикатор КИПЦ09И.

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

предотвращение поражения электротоком;
пробой цепей с последующей утечкой тока на корпус аппаратуры;
короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

2 момента работы в двухпроводной сети без заземления

В двухпроводной сети через устройство проходят всего два провода: «ноль» и «фаза». УЗО отслеживает и сравнивает параметры тока на обеих. При появлении неисправности в электросети параметры тока изменяются. После изменений значения тока, контакты размыкаются, отключая повреждённый участок.

УЗО в двухпроводной сети без заземления

Защита не сработает при пробое и попадании фазы на корпус и при утечке тока напряжением ниже порогового значения. Срабатывание защиты происходит только после замыкания сети.

Например, в работающей стиральной машине повреждена изоляция одного из токоведущих проводов, и этот участок соприкасается с корпусом. Металл корпуса стиральной машины проводит электроток, поэтому приближение к ней становится потенциально опасным, не говоря уже о её касании. При соприкосновении с её корпусом вам грозит удар током. Именно в этот момент, защита размыкает контакт, отключая повреждённый участок и ограждая пользователя от травм. По этой причине установка защиты в однофазной электросети обязательна, именно это изделие при необходимости оградит вас от получения травм.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

оптимальный температурный диапазон окружающей среды -5 + 40°C;
значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
граничное значение высоты над уровнем моря 2000 м;
отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить автоматические защитные выключатели.

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

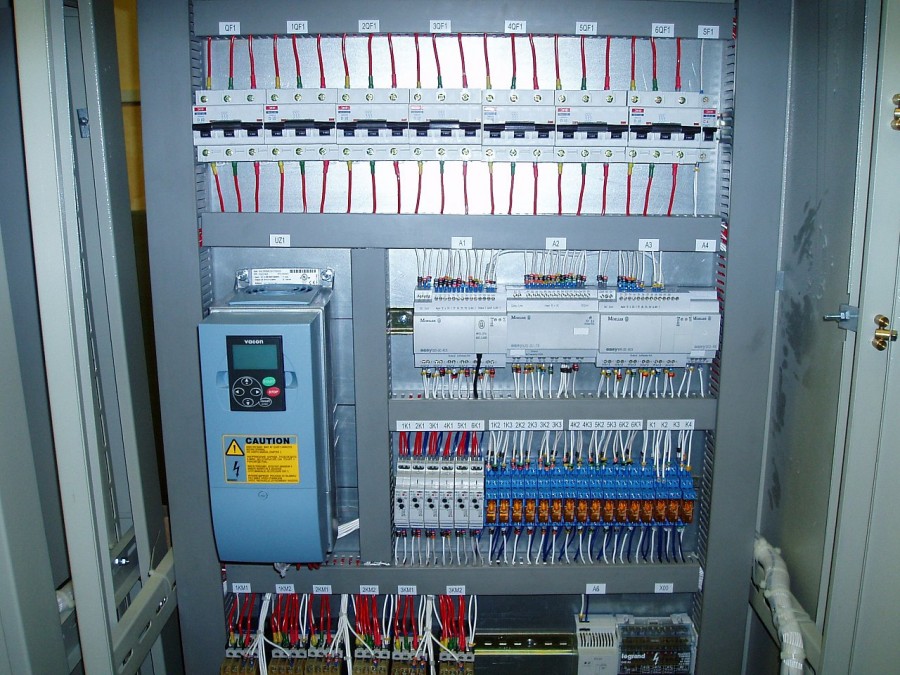

2 важных момента — как подключить автоматы в щитке и устройство защиты без провода заземления

Изделие можно установить прямо в щитке, если на шине имеется свободное место для его крепления. Подключение производится по схеме на корпусе прибора.

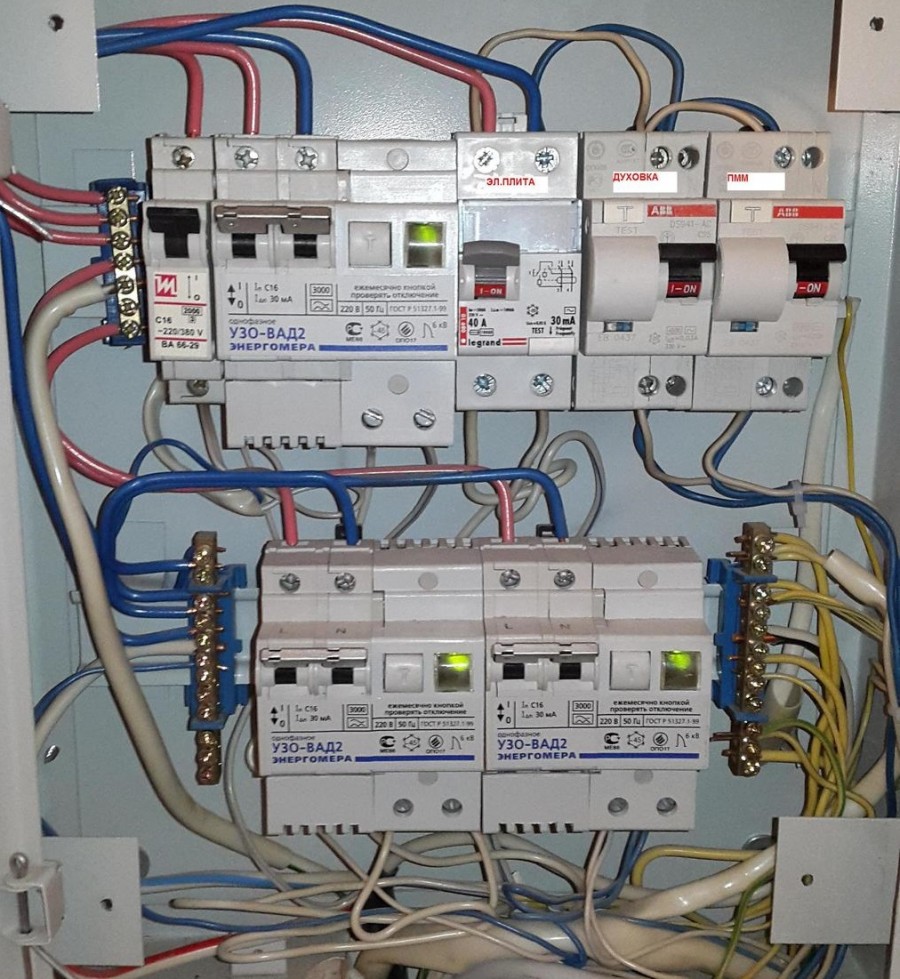

Подключение УЗО в щитке

На фото выше видно 2 интересных момента:

Провод в синей изоляции «ноль» уходит на клеммную колодку, и дальше на контакты потребителей.
Красный провод – «фаза» подключается к группе автоматических выключателей, и к потребителю электроэнергии.

Обратите внимание на 2 важных элемента на схеме. Заземление проведено через шину и выведено напрямую на токоведущий кабель

Провода «ноль» распределяются через клеммную колодку.

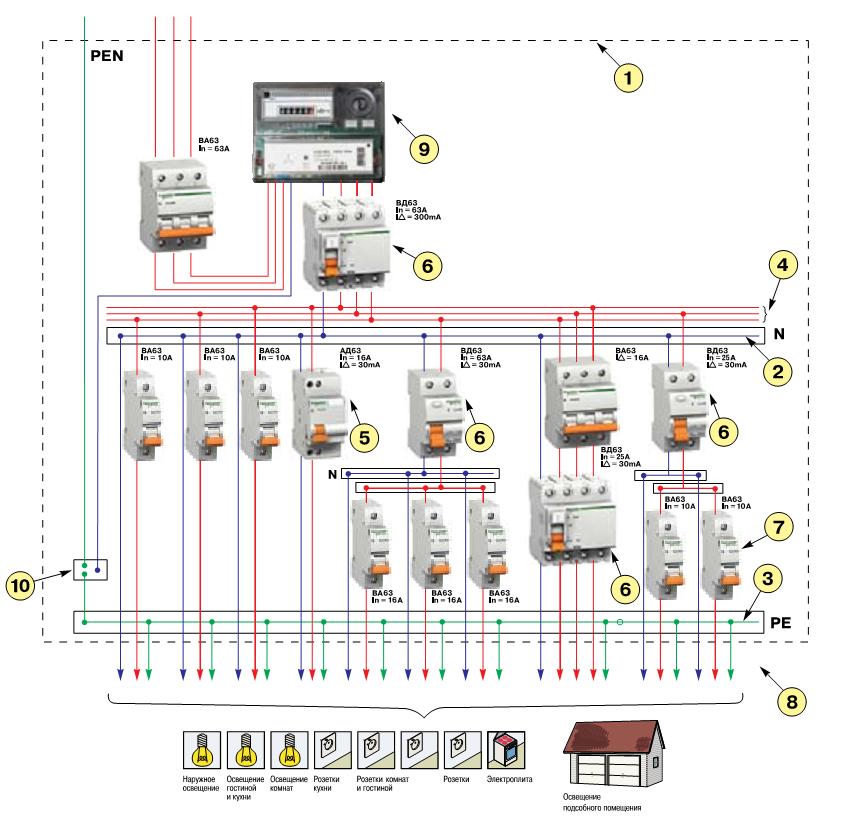

Схема подключения УЗО и автоматов

Подключение УЗО по линии нейтрали

Помимо фазного подсоединения, необходимо также знать, как осуществляется подключение через проводник нейтрали:

Установив противопожарное УЗО нужно провести и зафиксировать нулевой проводник на соответствующей шине с нулем.
От шины нулевой проводник протягивается дальше ко второму и третьему защитному прибору и дифференциальному автоматическому выключателю.
После автоматического выключателя нуль прикладывается не к шине, а к нагрузке, связано это с автономным функционированием автомата, обеспечивающего только отдельный бытовой прибор или выделенную электросеть.
От второго УЗО проводник с нулем необходимо провести ко второй нулевой шине, к которой, помимо этого, подсоединяются нулевые розеточные проводники. Благодаря этому, если в одной из них будет зафиксирована утечка тока, сработает аварийное отключение напряжения.
По такому же принципу происходит соединение другой шины с третьим УЗО и новой группой розеток.
Нулевые проводники освещения подсоединяются иначе – непосредственно к общей шине с нулем.

Иногда люди ограничиваются лишь общей нулевой шиной, но на данном примере показана правильная схема подключения по линии нейтрали, в противном случае, утечка в тока в одной из групп вызовет обесточивание всей системы, а не конкретного участка, или заставит сработать противопожарный УЗО.

Дифавтомат и трехфазная сеть: способ подключения

Подключение автомата к трехфазной сети требует больших мер предосторожности, так как работа ведется с более высоким напряжением в сети. Монтаж такого автомата, который к тому же имеет четыре полюса, осуществляется при работе с напряжением в 380 вольт.

Осуществляется установка схожим образом, что и подключение двуполюсного автомата к однофазной сети. При этом следует принять в расчет, что по своим размерам трехфазное устройство занимает больше места в щитке. Причина банальна и обусловлена безопасностью, так как необходимо установить блок, осуществляющий дифференциальную защиту.

Помимо этого следует упомянуть и о типе дифавтомата, который может осуществлять работу, как в однофазной, так и трехфазной сетях. На них нанесена маркировка – 230/400V.

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.

{SOURCE}

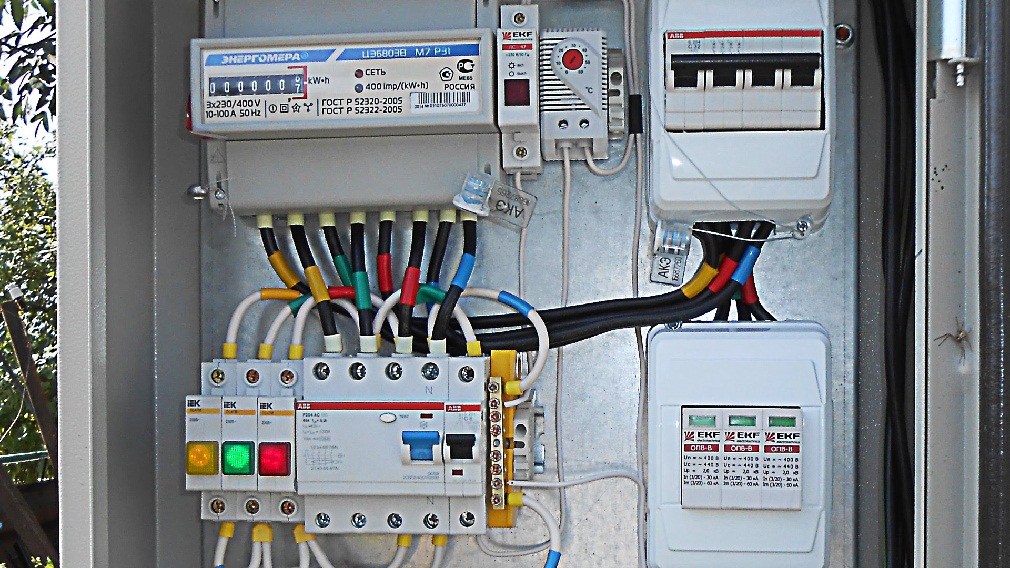

Правила установки УЗО в частном доме без заземления

Современные постройки подлежат обязательному заземлению. Только старые постройки имеют старую модель питания от сети и заземления не имеют. Во избежание несчастных случаев. на таких участках просто необходимо УЗО. Дом может подключаться, как к 1 фазе, так и к 3. От количества фаз зависит выбор устройств защиты. УЗО в частном доме с одной фазой также могут устанавливать с вариантами – одного УЗО, нескольких устройств, отключающих различные группы.

Частный участок отличается тем, что может иметь не только домовую постройку, но и:

Гаража;
Баню;
Сарай.

Каждая из данных построек представляет отдельную группу энергопотребителей, ведь в них присутствует не только освещение, но и прочие части, потребляющие электроэнергию и, порой, в больших количествах, например, насос для подкачки воды в бассейн или тепловые пушки в сарае в зимний период.

В случае же, если частный дом имеет трехфазную сеть, то для его защиты используют специальные устройства защиты. Они отсоединяют одну определенную фазу, в случае, если произошла неисправность. Остальные фазы продолжают работать в нормальном режиме. Нагрузка должна быть равномерно разбросана по фазам, во избежание перекоса напряжений.
