Мера напряжения постоянного тока 732в

Виды тока

Электрический ток — упорядоченное, то есть однонаправленное движение частиц с электрическим зарядом.

В разных средах частицами выступают:

• в металлах: электроны (имеют отрицательный заряд);
• в электролитах: катионы (положительно заряженные ионы) и анионы (отрицательно заряженные ионы);
• в газах: электроны и ионы;
• в вакууме: электроны (при наличии излучателя);
• в полупроводниках: электроны и дырки.

Различают следующие виды токов:

1. ток проводимости. Движение вышеперечисленных заряженных частиц в макроскопических объектах. Характеризуется силой тока — отношением количества заряда, проходящего через поперечное сечение проводника за единицу времени;
2. конвекционный ток. Движение заряженных макрообъектов. Пример: дождевые капли;
3. ток смещения. Так называют электрическое поле с изменяющимися во времени параметрами.

Токи проводимости делятся на такие виды:

1. постоянный. Сохраняет стабильными направление и силу тока;
2. пульсирующий (импульсно-постоянный). Направление не меняется, но сила варьируется в широких пределах;
3. переменный. Постоянно меняются и сила тока, и его направление.

Часто в результате преобразований, в отдельных участках цепи образуются комбинированные токи, сочетающие в себе несколько из вышеупомянутых.

Электромагнитное поле

Ток в проводнике сопровождается такими эффектами:

1. нагрев проводника;
2. создание электромагнитного поля. Оно всегда возникает вокруг движущихся электрически заряженных частиц, но если провод смотан в катушку, многократно усиливается;
3. изменение химического состава проводящей среды (в электролитах).

Направлением тока принято считать вектор движения положительно заряженных частиц. Это правило распространяется и на металлы, хотя в них присутствуют только частицы с отрицательным знаком — электроны. Они двигаются от отрицательного потенциала к положительному. Но, несмотря на это, считается, что ток течет от «плюса» к «минусу».

Если изменение пульсирующего или переменного тока носит периодический характер, его так и называют — периодичным.

Обозначения на схемах и в приборах

Графическое обозначение тока постоянной полярности на схемы наносится в виде знаков плюс (+) и минус (-). Источник электричества постоянной полярности имеет вид двух вертикальных чёрточек, одна из которых вдвое длиннее. Та, что короче, – это минус, длинная – плюс. Запомнить различие можно легко. Если длинную черту разделить пополам, то из неё можно сложить знак «+». На корпусах приборов, блоков питания, на гнёздах подключения разъёмов питания можно увидеть буквенное обозначение DC (direct current). Это по-английски означает «однонаправленный ток». Рядом часто наносят графическое обозначение – длинная горизонтальная линия, под ней располагается пунктирная линия, у которой длина штрихов равна длине промежутков.

Обозначение переменного тока на схемах и на приборах осуществляется в буквенном изображении AC (Alternating Current) и графическим символом – отрезком синусоиды длиной в период. Число фаз может указываться цифрой или количеством волнистых линий, если это необходимо.

Отличие постоянного тока от переменного

По ассоциативным предпочтениям в технической литературе импульсный ток часто называют постоянным, так как он имеет одно постоянное направление. В таком случае необходимо уточнять, что имеется в виду постоянный ток с переменной составляющей. А иногда его называют переменным, по той причине, что периодически меняет величину. Переменный ток с постоянной составляющей. Обычно берут за основу составляющую, которая больше по величине или которая наиболее значима в контексте.

Следует помнить, что постоянный ток или напряжение характеризует, кроме направления, главный критерий — постоянная его величина, которая служит основой физических законов и является определяющей в расчётных формулах электрических цепей. Постоянная составляющая DC, как среднее значение, является лишь одним из параметров переменного тока.

Для переменного тока (напряжения) в большинстве случаев бывает важен критерий — отсутствие постоянной составляющей, когда среднее значение равно нулю. Это ток, который протекает в конденсаторах, силовых трансформаторах, линиях электропередач. Это напряжение на обмотках трансформаторов и в бытовой электрической сети. В таких случаях постоянная составляющая может существовать только в виде потерь, вызванных нелинейным характером нагрузок.

Технические характеристики

Рассмотрим технические параметры тиристора серии КУ 202е. В этой серии представляются отечественные маломощные устройства, основное применение которых ограничивается бытовыми приборами: его используют для работы электропечей, обогревателей и т.д.

На чертеже ниже представлена цоколевка и основные детали тиристора.

Фото — ку 202

1. Установленное обратное напряжение в открытом состоянии (макс) 100 В
2. Напряжение в закрытом положении 100 В
3. Импульс в открытом положении — 30 А
4. Повторяющийся импульс в открытом положении 10 А
5. Среднее напряжение
6. Неотпирающее напряжение >=0,2 В
7. Установленный ток в открытом положении
8. Ток обратный
9. Отпирающий ток постоянного типа
10. Установленное постоянное напряжение
11. Время включения
12. Время выключения

Включение устройства осуществляется в течение микросекунд. Если Вам понадобится замена описанного прибора, то проконсультируйтесь с продавцом-консультантом электромагазина – он сможет подобрать аналог по схеме.

Фото — тиристор ку202н

Цена тиристора зависит от его марки и характеристик. Мы рекомендуем покупать отечественные приборы – они более долговечны и отличаются доступной стоимостью. На стихийных рынках можно купить качественный мощный преобразователь до сотни рублей.

Аппаратура коммуникационная передающая с приемными устройствами прочая, не включенная в другие группировки

ОКОФ-2 (ред. от 08.05.2018, с учетом изменений вст. в силу 01.07.2018) Общероссийский классификатор основных фондов ОК 013-2014 (СНС 2008) вступил в действие с 1 января 2017 года в замен ОКОФ ОК 013-94 Для перевода кода ОКОФ в код ОКОФ2 используйте конвертер кода ОКОФ в ОКОФ2.

Амортизационная группа:

специальные комплекты инструмента для телекоммуникационного оборудования и линейно-кабельных работ; приспособления и оснастка для эксплуатационных работ в связи – первая группа (все недолговечное имущество со сроком полезного использования от 1 года до 2 лет включительно)

аппараты телефонные и устройства специальные, аппараты таксофонные и радиотелефоны; абонентский блок аппаратуры уплотнения; аппаратура уплотнения абонентских линий; узел управления интеллектуальными услугами (SCP); граничный маршрутизатор услуг (BRAS/BNG/BSR); оптоэлектронный преобразователь интерфейсов; аккумуляторные батареи на объектах связи; источники бесперебойного электропитания – третья группа (имущество со сроком полезного использования свыше 3 лет до 5 лет включительно)

модемы/мультиплексоры; мультиплексор DSLAM, медиаконвертеры; транспордеры; пограничные контроллеры сессий (SBC); межсетевые экраны; усилители; станционные и линейные блоки аппаратуры уплотнения; регенераторы; электронные абонентские терминалы; телефонные факсимильные аппараты; цифровые мини-АТС (сельские, учрежденческие, выносные); точки доступа WiFi – четвертая группа (имущество со сроком полезного использования свыше 5 лет до 7 лет включительно)

станции телефонные автоматические и полуавтоматические; станции телефонные междугородные и международные автоматические и полуавтоматические – шестая группа (имущество со сроком полезного использования свыше 10 лет до 15 лет включительно)

коммутационное, стативное и прочее релейное и электромеханическое оборудование; оборудование ручного обслуживания систем ЦБ и МБ; оборудование электрораспределительное, шкафы и щиты питания по постоянному току объектов связи; оборудование вводно-кабельное и вводно-коммутационное; выпрямительное и преобразовательное оборудование для средств связи – седьмая группа (имущество со сроком полезного использования свыше 15 лет до 20 лет включительно)

Полная расшифровка кода ОКОФ-2 320.26.30.11.190:Новый классификатор основных средств 2020 / Код ОКОФ-2 320.26.30.11.190 / 320263011190 / Общероссийский классификатор основных фондов ОК 013-2014 (СНС 2008) / Машины и оборудование, включая хозяйственный инвентарь, и другие объекты / Информационное, компьютерное и телекоммуникационное (ИКТ) оборудование / Оборудование коммуникационное / Аппаратура коммуникационная, аппаратура радио или телевизионная передающая / Аппаратура коммуникационная передающая с приемными устройствами / Аппаратура коммуникационная передающая с приемными устройствами прочая, не включенная в другие группировки

Что такое тиристор и их виды

Многие видели тиристоры в гирлянде «Бегущий огонь», это самый простой пример описываемого устройства и как оно работает. Кремниевый выпрямитель или тиристор очень похож на транзистор. Это многослойное полупроводниковое устройство, основным материалом которого является кремний, чаще всего в пластиковом корпусе. Из-за того, что его принцип работы очень схож с ректификационным диодом (выпрямительные приборы переменного тока или динисторы), на схемах обозначение часто такое же — это считается аналог выпрямителя.

Фото — Cхема гирлянды бегущий огонь

Бывают:

• ABB запираемые тиристоры (GTO),
• стандартные SEMIKRON,
• мощные лавинные типа ТЛ-171,
• оптронные (скажем, ТО 142-12,5-600 или модуль МТОТО 80),
• симметричные ТС-106-10,
• низкочастотные МТТ,
• симистор BTA 16-600B или ВТ для стиральных машин,
• частотные ТБЧ,
• зарубежные TPS 08,
• TYN 208.

Но в это же время для высоковольтных аппаратов (печей, станков, прочей автоматики производства) используют транзисторы типа IGBT или IGCT.

Фото — Тиристор

Но, в отличие от диода, который является двухслойным (PN) трехслойного транзистора (PNP, NPN), тиристор состоит из четырех слоев (PNPN) и этот полупроводниковый прибор содержит три p-n перехода. В таком случае, диодные выпрямители становятся менее эффективными. Это хорошо демонстрирует схема управления тиристорами, а также любой справочник электриков (например, в библиотеке можно бесплатно почитать книгу автора Замятин).

Тиристор – это однонаправленный преобразователь переменного тока, то есть он проводит ток только в одном направлении, но в отличие от диода, устройство может быть сделано для работы в качестве коммутатора разомкнутой цепи или в виде ректификационного диода постоянного электротока. Другими словами, полупроводниковые тиристоры могут работать только в режиме коммутации и не могут быть использованы как приборы амплификации. Ключ на тиристоре не способен сам перейти в закрытое положение.

Кремниевый управляемый выпрямитель является одним из нескольких силовых полупроводниковых приборов вместе с симисторами, диодами переменного тока и однопереходными транзисторами, которые могут очень быстро переключаться из одного режима в другой. Такой тиристор называется быстродействующим. Конечно, большую роль здесь играет класс прибора.

Зачем кнопка hold в мультиметре и для чего она нужна?

Кнопка Data hold, которая имеется у мультиметра одними считается бесполезной, другие, наоборот, пользуются ей часто. Означает она удержание данных. Если нажать на кнопку hold, то данные, отображаемые на дисплее зафиксируются и будут отображаться постоянно. При повторном нажатии мультиметр вновь вернется в рабочий режим.

Функция эта бывает полезна, когда у Вас к примеру ситуация когда вы пользуйтесь поочередно двумя приборами. Вы провели какое-то эталонное измерение, вывели его на экран, а другим прибором продолжаете измерять, постоянно сверяясь с эталоном. Эта кнопка есть не на всех моделях, предназначена она для удобства.

Принцип работы и устройство твердотельных реле

Для начала, что такое обычное реле? Это устройство, которое имеет контакты, и катушку управления

Контакты приводятся в действие (замыкаются, или размыкаются, не важно) подачей напряжения на катушку реле. То есть, нужно некоторое управляющее (активирующее) напряжение, которое приводит в действие контакты

В твердотельном реле – то же самое. Есть управляющее напряжение (постоянное или переменное, разного уровня, зависит от типа реле), и есть «контакты», которые замыкаются. Почему «контакты» в кавычках – потому что их реально нет, их роль выполняют полупроводниковые (твердотельные, отсюда и название) приборы. Как правило, тиристоры или симисторы (для коммутации переменного тока) и транзисторы (для постоянного тока).

Твердотельное реле переменного тока OMRON. Управляющие контакты – на переднем плане

В принципе, любой ключевой транзистор можно назвать твердотельным реле.  Например, в датчике движения или датчике освещенности на выходе стоит транзистор, который подает напряжение на обычное реле.

Обычное реле применяется не только для увеличения коммутируемого тока. Транзистор может пропускать ток только в одном направлении, а вот симистор или тиристоры, используемые в твердотелках, прекрасно пропускают переменный ток (ток в обоих направлениях).

Так же, как и в обычных реле, в твердотельных существует гальваническая развязка между напряжением катушки и напряжением на силовых контактах. Только в «электромеханических» реле это достигается за счет разнесения в пространстве, а в твердотельных – за счет оптической развязки. Т.е, на входе стоит оптрон.

Устройство твердотельного реле постоянного тока – реле вскрыто, один транзистор “подгорел”

На фото показано, как устроено твердотельное реле 5…24 VDC – 5…200 VDC. Всё просто – стабилизация (приведение к одному уровню) входного напряжения, оптическая развязка, выходной ключ.

Твердотельные реле потребляют и теряют гораздо меньше энергии при работе, имеют меньшие габариты, высокое быстродействие, гораздо более длительный срок службы и всё это – абсолютно бесшумно!

Однако не стоит впадать в эйфорию, контакторы и реле прекрасно справляются со своими функциями не только в быту, но и в промышленной аппаратуре. И в обозримом будущем твердотельные реле их полностью не заменят, это точно.

Трансформатор

Для наведения ЭДС в проводнике не обязательно вращать его в магнитном поле — можно менять параметры этого самого поля. Тогда количество магнитного потока, проходящего через проводник, тоже будет меняться, что и необходимо для работы закона электромагнитной индукции.

Переменное магнитное поле создается посредством переменного тока. При пропускании тока по смотанному в катушку проводнику, последний превращается в электромагнит.

Очевидно, что при пропускании переменного тока параметры возникающего магнитного поля будут меняться и в другом проводнике, находящемся в этом поле, будет наводиться ЭДС. Этот принцип положен в основу работы трансформатора переменного тока.

В простейшем виде он состоит из двух электрически не связанных катушек, надетых на стальной магнитопровод (у стали магнитопроницаемость в 100 раз выше, чем у воздуха). На выводы одной катушки (первичной) подается исходное переменное напряжение, вторичная катушка подключается к нагрузке.

Соотношение между исходным напряжением и выходным ЭДС будет таким же, как и числа витков в катушках. То есть если в первичной обмотке 1 тыс. витков, а во вторичной — 250, напряжение на выходе упадет в 4 раза.

При этом исходя из постоянства мощности, соотношение силы тока в обмотках будет обратным: в первичной — в 4 раза ниже, чем в цепи вторичной (W = U * I).

Основные типы и характеристики розеток

На самом деле основные характеристики — это не то, какой в розетке постоянный или переменный ток, главным является уровень защиты и контактная группа, то есть форма вилки (штепселя), а также допустимые силы токов. Давайте, перечислим, что мы должны учитывать, выбирая розетку:

1. Место монтажа (скрытая установка, внешняя, внутри, снаружи на улице и т.д.).
2. Собственно форма розетки и вилки, а также защита от детей.
3. Параметры сети и нагрузки на линию там, где будет работать розетка.

Если Вы располагаете розетку скрытого монтажа в сухом помещении, но невысоко от пола, помните о том, что это риск попадания воды (при мытье полов и пр.). Поэтому такие розетки должны иметь повышенный уровень защиты.

Все эти свойства описывает маркировка, а понимание как её прочитать никогда не будет лишним. Но перед этим для справки приведём условное обозначение розеток и выключателей на чертежах и принципиальных схемах –

Давайте расшифруем, что написано на таких приборах на примере такой аббревиатуры.

По степени защиты розетки отличаются IP-кодом . За IP следуют две цифры. Первая (от 0 до 6) это защита устройства от проникновения внутрь. Пыль, пальцы, предметы и пр. Вторая (от 0 до 8) защита от воды. То есть розетка с маркировкой IP68 защищена от всех воздействий, а IP00 – это фактически голый неизолированный контакт. По типу . розетки маркируются латинскими буквами. Внешний вид можно посмотреть на этом изображении —

В России применяются типы С, без заземления и F с заземлением . Некоторые типы приборов снабжены вилкой другого типа и могут быть использованы в наших сетях при помощи адаптера

Обратим особое внимание на диаметр штекера в вилке. Советские вилки не пролезут в евророзетку, поскольку штыри на вилке толще

Как правило, маркировка диаметра уже давно не наносится на розетках, просто стоит помнить, что это 4 мм, а советский штекер имеет диаметр 4,8 мм.

Обозначение постоянного и переменного тока. Про группу AC/DC многие слышали, и это как раз то самое – постоянный переменный ток. Красивое название. Обозначение постоянного тока встречает реже и стоит понимать, что означают символы:

(—) или DC (Direct Current в переводе постоянный ток). Это значит, что не стоит пытаться включить в такую розетку обычный прибор, требующий переменного тока. На схемах обозначаю стрелкой направления и символами «+» и «-», как полярность. Простейший пример – обычная батарейка.

Переменный ток будет обозначен таким образом: (

) или AC (Alternating Current, то есть переменный ток). Если обдумать, то обозначение постоянного и переменного тока в названии содержат важную информацию – ток постоянного направления, и ток, направление которого изменяется. Это хорошо иллюстрирует эта картинка.

Кроме этой информации на розетке можно обнаружить маркировку в герцах – допустимая частота тока. Это как раз значение, которое говорит сколько раз в секунду «направление» тока меняется. Стандарт это 50 Гц.

А теперь мы подошли к самой важной характеристике, о чем поговорим отдельно, поскольку это более важный вопрос, чем какой ток в розетке постоянный или переменный

Технические характеристики

Таблица 3 – Метрологические характеристики в режиме стабилизации напряжения

Примечание: U – значение выходного напряжения; СКЗ – среднеквадратическое значение;

Р – размах сигнала.

Таблица 4 – Метрологические характеристики в режиме стабилизации тока

Примечание: I – значение выходного тока; СКЗ – среднеквадратическое значение.

Примечание: I – значение выходного тока.

Таблица 6 – Дополнительные погрешности

Примечание: U – значение выходного напряжения; I – значение выходного тока.

Таблица 7 – Технические характеристики

Проверка тиристора

Перед тем, как купить прибор, нужно знать, как проверить тиристор мультиметром. Подключить измерительный прибор можно только к так называемому тестеру. Схема, по которой можно собрать такое устройство, представлена ниже:

Фото — тестер тиристоров

Согласно описанию, к аноду необходимо подвести напряжение положительного характера, а к катоду – отрицательного

Очень важно использовать величину, которая соответствует разрешению тиристора. На чертеже показаны резисторы с номинальным напряжением от 9 до 12 вольт, это значит, что напряжение тестера немного больше, чем тиристора

После того, как Вы собрали прибор, можно начинать проверять выпрямитель. Нужно нажать на кнопку, которая подает импульсные сигналы для включения.

Проверка тиристора осуществляется очень просто, на управляющий электрод кнопкой кратковременно подается сигнал на открытие (положительный относительно катода). После этого если на тиристоре загорелись бегущие огни, то устройство считается нерабочим, но мощные приборы не всегда сразу реагируют после поступления нагрузки.

Фото — схема тестера для тиристоров

Помимо проверки прибора, также рекомендуется использовать специальные контроллеры или блок управления тиристорами и симисторами ОВЕН БУСТ или прочие марки, он работает примерно также, как и регулятор мощности на тиристоре. Главным отличием является более широкий спектр напряжений.

Видео: принцип работы тиристора

Что такое режим HFE на мультиметре?

Переходим к более продвинутым функциям Есть на мультиметре такой тип измерений, как HFE. Это проверка транзисторов, или коэффициента передачи тока транзистора. Для такого измерения имеется специальный разъем. Транзисторы — важный элемент, их нет пожалуй только в лампочке, но и там они наверное уже скоро появятся. Транзистор — один из самых уязвимых элементов. Они выгорают чаще всего из- за скачков напряжения и т.д. Я недавно заменил два транзистора в зарядном устройстве для автомобильного аккумулятора. Для проверки использовал тестер, транзисторы выпаивал.

Выводы разъема обозначены такими буквами, как «E, B и C». Это означает следующее: «Е» — эмиттер, «В» — база, и «С» — коллектор. Обычно у всех моделей есть возможность измерять оба типа транзисторов. У недорогих моделей мультиметров бывает весьма неудобно проверять выпаянные транзисторы из-за их коротких, обрезанных ножек. А новые — самое то :):). Смотрим видео, как проверить исправность транзистора с помощью тестера:

Транзистор в зависимости от его типа (PNP или NPN) вставляется в соответствующие разъемы и по показаниям на дисплее определяется исправен он или нет. При неисправности на дисплее появляется . Если Вы знаете коэффицент передачи тока проверяемого транзистора, Вы сможете проверить его в режиме HFE сверив показания тестера и паспотных данных транзистора

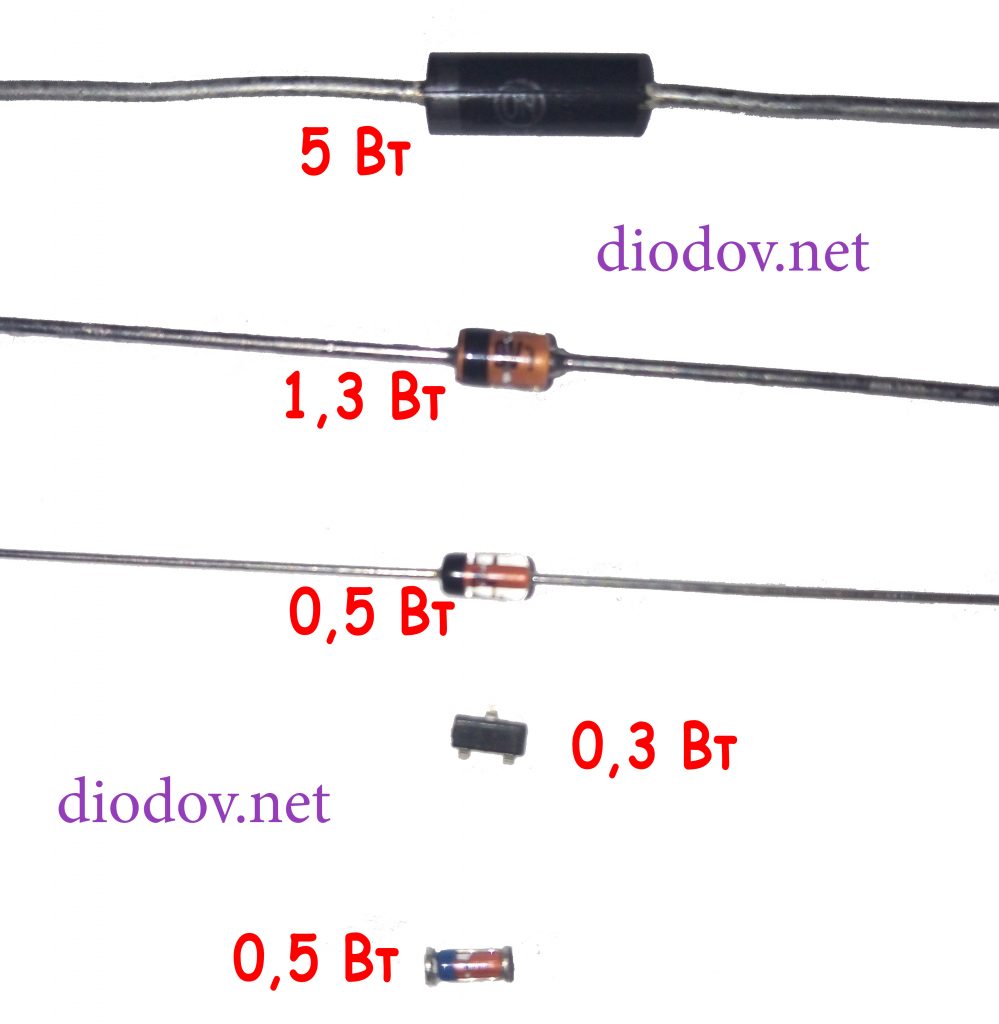

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус

Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус

Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
2. Гнездо «VΩCX+» – обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны

Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор

Также нужно знать, как обозначается постоянный ток на мультиметре.
4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» – значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт)

В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока
