Типы поверхностных насосов и их особенности

Водяной электронасос поверхностного типа устанавливается на поверхность около источника воды. Всасывание жидкости происходит через впускной патрубок, который опускается вглубь водной толщи. Как правило, глубина всасывания для таких моделей не превышает 8-9 м. Особенности использования устройства определяют его конструктивные особенности.

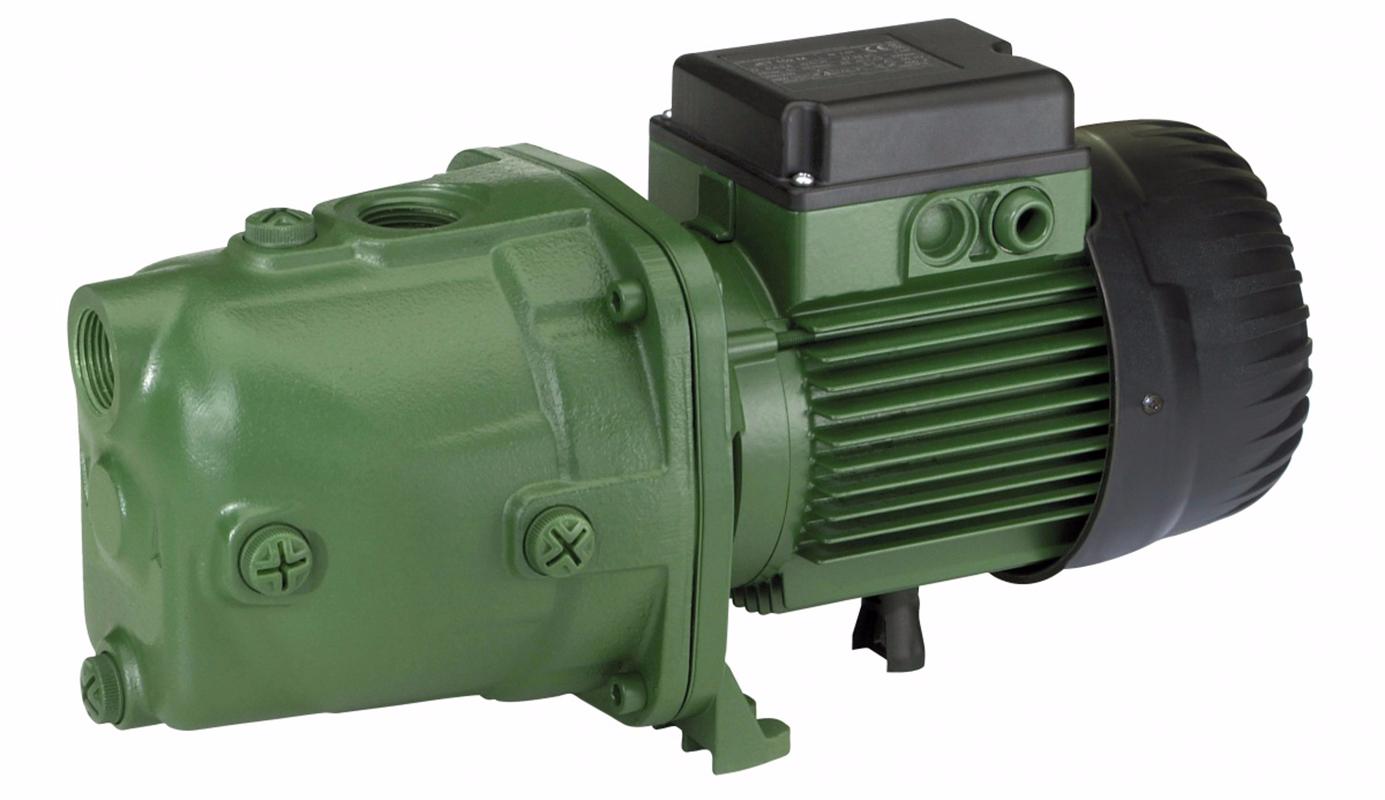

Самовсасывающие насосы DAB JET

Конструкция поверхностных насосных устройств

Насос поверхностный, независимо от типа, имеет конструкцию схожую с другими насосными аппаратами. Он состоит из насосной камеры и электромотора. В насосной камере устройства располагается рабочее колесо, которое приводит в движение водную массу. Электродвигатель отвечает за вращение ротора и соединяется с рабочей камерой посредством вала. Вал двигает рабочее колесо. Он может соединяться с колесом непосредственно или при помощи специальной муфты.

Специфика электронасосов предполагает контакт с водой, что недопустимо для электрического узла. Поэтому место, где проходит вал, оборудуется уплотнителем из керамики или резины. Остальные комплектующие выполняются из чугуна, нержавеющей стали или полимерных составов.

Отдельные аппараты комплектуются эжектором. Это устройство усиливает показатель всасывания насосных аппаратов за счет того, что создает разницу давлений в рабочей камере и в источнике воды.

Виды устройств по типу рабочего колеса

Распределение поверхностных моделей проходит по целому ряду признаков. Одним из таких признаков является тип рабочего колеса. В этом плане выделяются:

вихревые поверхностные водяные насосы;
одноступенчатые или многоступенчатые центробежные варианты;
шнековые устройства.

Вихревые модели оборудованы специальным диском, по окружности которого вырезаны небольшие пазы. Вода, попадая в такие пазы через всасывающий патрубок, транспортируется в них к выпускному патрубку. После этого, жидкость под действием центробежной силы смещается к краю пазов и попадает в трубопровод.

Центробежные аппараты, по принципу действия напоминают вихревые. Но, здесь рабочее колесо оборудовано удлиненными лопатками. Лопатки разгоняют жидкость внутри камеры до того момента, пока она не прижмется к краю корпуса. Дальше такой поток под давлением переходит в диффузор, а из него в напорный трубопровод. Центробежные аппараты могут быть одноступенчатыми – с одним колесом, и многоступенчатыми – с двумя и больше рабочими органами.

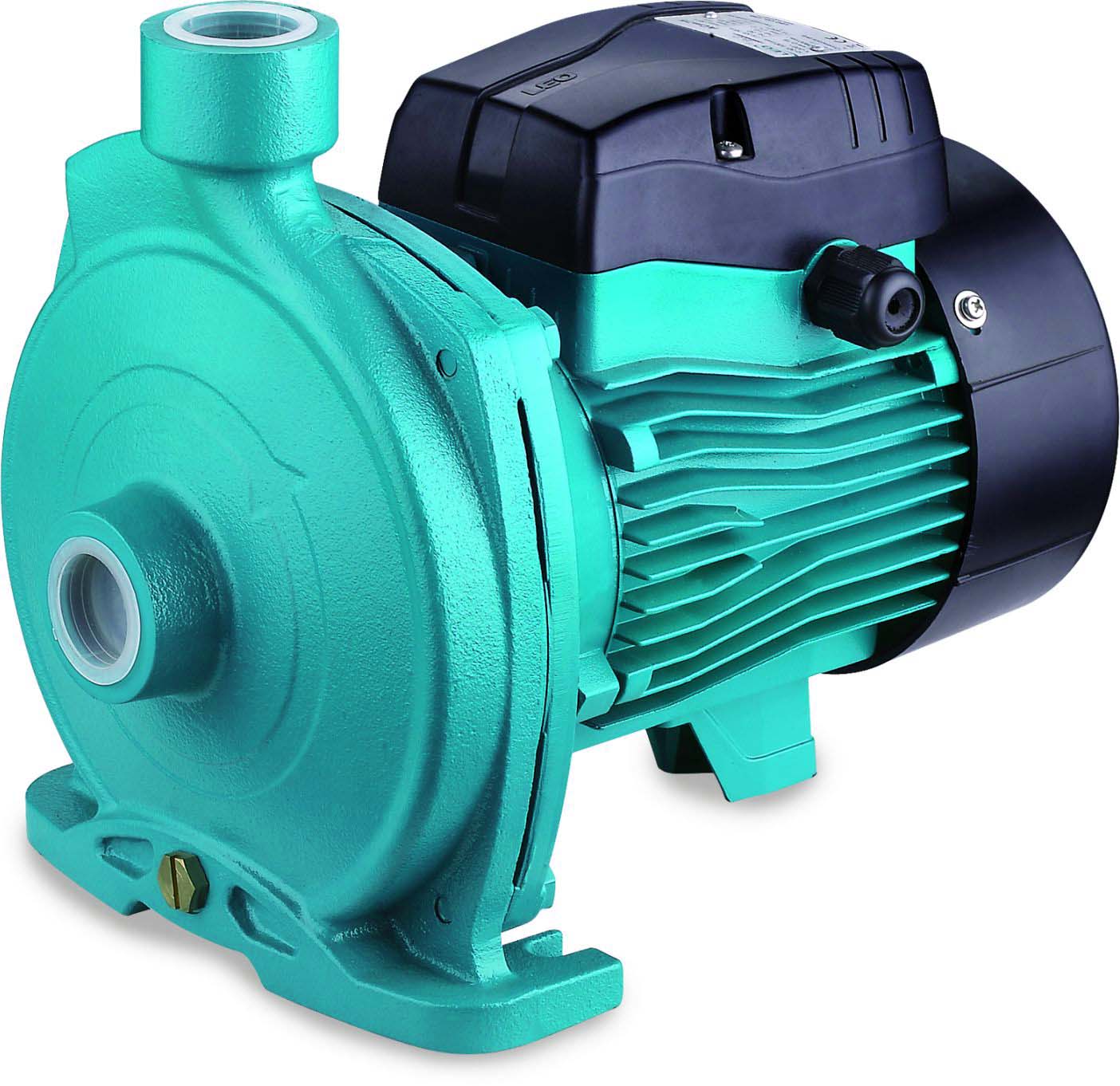

Насос поверхностный центробежный

Шнековые поверхностные варианты используют в своей конструкции спиральный шнек (ротор), который двигается внутри резинового канала (статора). В ходе такого движения образуются закрытые области. В таких пространствах жидкость перемещается от впускного патрубка к выходу в трубу. Такие виды поверхностных насосов отличаются хорошими напорными показателями, но подают воду рывками, что нежелательно при использовании для водоснабжения.

Другие варианты поверхностных агрегатов

Вышеперечисленные конструктивные решения, кроме шнекового, по принципу действия относятся к динамическим аппаратам. В них жидкость двигается внутри камеры благодаря динамическим силам. При этом постоянно поддерживается контакт, как с впускным, так и с выпускным патрубком. Отличаются устройства стабильной подачей, но не могут всасывать воду из источников со слишком глубоким залеганием воды.

Второй тип насосов в этом плане – объемные модели. Особенность работы таких приборов заключается в том, что вода двигается под действием давления поверхности и периодического изменения насосной камеры. При этом происходит чередующийся контакт с впускной и напорной трубкой. В этих моделях всасывание производится с большей глубины, но подача производится рывками, что не рационально для систем водоснабжения.

Во вторую категорию входят поршневые, винтовые, плунжерные приборы. Довольно часто такие поверхностные насосы для дачи выпускаются с ручным приводом.

Существует и ряд других характеристик, по которым проводится распределение поверхностных насосов для водоснабжения:

Тип сообщения с двигателем. В этом плане выделяются моноблочные устройства и аппараты консольного типа.
Количество рабочих органов. Данная характеристика касается в основном центробежных приборов. Количество колес в них может составлять от 1 до 4.
Ориентация вала в пространстве. Данный момент указывает на то, работает устройство в вертикальном или горизонтальном положении.

Разновидности

Водяной поверхностный насос в зависимости от конструктивных особенностей может быть трёх видов:

вихревой;
центробежный;
агрегаты с эжектором.

По функциональному назначению подобные изделия могут делиться на:

водяной насос применяется для обустройства водоснабжения дома, дачи и полива огорода. Он может качать воду из неглубокого колодца или скважины;
дренажный агрегат нужен для откачивания стоков и полива;
циркуляционный насос позволяет поддерживать определённое давление в системе водоснабжения;
фекальный прибор подходит для удаления стоков от санитарно-технического оборудования, очистки выгребных ям, септиков.

Вихревой насос

Для водоснабжения загородного участка от колодца или скважины наиболее подходят поверхностные насосы вихревого типа. Принцип работы этого агрегата основан на передаче воде энергии, получаемой в результате кручения рабочего колеса. Бытовые насосы вихревого типа подразделяются на две разновидности:

оборудование с закрытым рабочим колесом. В этом приборе рабочее колесо имеет лопасти в виде ячеек, которые на торцах закрываются лопатками.
агрегаты с открытым рабочим колесом. Лопасти и колесо этого насоса не имеют никаких ограничений.

В середине кольцевой полости эти агрегаты водоснабжения имеют разделительный выступ, который нужде для разграничения напорной и всасывающей камеры. После попадания воды в первую камеру она ускоряется за счёт вращательных движений рабочего колеса. После этого вода под давлением поступает в выводящую камеру.

Продуктивность поверхностных вихревых насосов водоснабжения обусловлена тем, что частицы воды внутри агрегата попадают в разные участки между лопастями на рабочем колесе. Каждый из этих участков придаёт жидкости дополнительное ускорение. Это позволяет добиться высокого напора и давления воды в районе выходного отверстия. В итоге подобный агрегат гарантирует высокую эффективность водоснабжения.

Если изучить рейтинг насосов, то вихревые агрегаты чаще всего используются для полива сада и огорода. Это связано с их преимуществами, среди которых можно назвать следующие:

Приемлемая цена (от 20 до 50 у.е.).
Благодаря простоте агрегат удобен в использовании, обслуживании и ремонте.
Он может качать воду из колодца и при этом не бояться попадания воздуха, что делает его идеальным прибором для полива.
Насос может перекачивать жидкость в двух направлениях (реверсивность).

Однако водяной вихревой агрегат имеет и свои недостатки:

Низкий КПД.
При перекачивании загрязнённой воды очень быстро изнашиваются механические детали.

Центробежные насосы

Главное отличие центробежных поверхностных устройств водоснабжения от вихревых аналогов состоит в том, что для увеличения давления воды в них используется центробежная сила. Такой агрегат боится попадания воздуха внутрь, поэтому обычно укомплектовывается эжектором. Это устройство позволяет откачивать воздух из насоса перед запуском и в процессе перекачивания воды.

Благодаря эжектору центробежный водяной насос может перекачивать воду с большим содержанием воздуха. Цена такого оборудования выше, чем стоимость вихревого аналога. Именно поэтому такие поверхностные агрегаты для колодца или скважины чаще используются для обустройства автономной системы водоснабжения дома, а не для полива огорода.

Преимущества центробежного насосного оборудования:

Малый вес корпуса и компактные размеры.
Высокий КПД.
Изделие обеспечивает хороший напор воды и стабильное давление в системе.
Благодаря меньшей подверженности износу механических деталей центробежного агрегата его срок службы больше, чем у вихревого собрата.
Агрегат позволяет точно отрегулировать напор и давление перекачиваемой воды.

Среди недостатков стоит отметить следующее:

Насосное оборудование без эжектора придётся каждый раз перед запуском заполнять водой, чтобы вытеснить из него воздух.
Если во время перекачивания воды в трубопровод или шланг попадёт воздух, то прибор остановится.

Общие сведения

Задачи для насоса

Удалить воду из цоколя, скопившуюся в результате паводка или аварии
Осушать ревизионные колодцы
Откачивать воду из накопителей и дренажей
Сливать воду из искусственных водоемов, таких, как бассейн, фонтан, пруд
Использовать для подачи воды для полива
Осушать рвы и котлованы

Виды насосных установок и их особенности

Центробежный

Агрегат перекачивает воду с большим количеством загрязнений, с одним нюансом, что размер примеси должен быть в пределах одного сантиметра.

Самовсасывающий дренажный

Оснащен большим количеством возможностей и высокой мощностью, если сравнивать с другими устройствами.

Эти насосы называют шламовыми. Они могут транспортировать не только жидкость с включениями до 1см, но воду, содержащую твердые частицы.

Основные плюсы модели – это высота подъема 9 м и рабочая температура -10 — -90 градусов по Цельсию.

https://youtube.com/watch?v=e0p4vVO6ZQA

Самовсасывающий мембранный

Агрегат способен перекачать жидкость с твердыми частицами размером до 5 см. Насос применяется для осушения котлованов, траншей, каналов.

Насосные установки для грязной воды делятся на стационарные и переносные.

Достоинства насосов для грязной воды

Простой монтаж
Легкое применение
Хорошие технические характеристики основных показателей: высота подъема, напор.
Высокая прочность
Редко ломаются
Цена ниже, чем на погружные насосы.

Отсутствует возможность поднять жидкость с глубины более 8-9 метров
При работе издают много шума (агрегаты, функционирующие на постоянной основе, оснащают звукоизолирующей постройкой).
Монтаж всасывающего шланга требуется устанавливать четко по инструкции, при малейшем нарушении возникает риск аварии.

Преимущества и недостатки

Если на участке расположен неглубокий колодец, поверхностное устройство для забора воды является наилучшим вариантом. Его преимущества:

небольшие габариты, соответственно, и малый вес;
приемлемая цена;
несложный монтаж;
простота эксплуатации;
постоянный доступ к прибору, возможность выполнять ремонт и обслуживание при необходимости;
поверхностные насосы могут работать даже на минимальной глубине, когда водяной слой равен 80 см;
довольно мощный напор, что обусловлено малой глубиной всасывания;
высокий КПД (не у всех моделей поверхностных устройств).

Недостатков у рассматриваемых насосов тоже немало. В первую очередь отмечают узкую область применения. Характеристики прибора средние, что не позволяет установить его в колодец со значительной толщиной водного слоя. Чтобы защитить поверхностный прибор от внешних факторов (снег, дождь), необходимо располагать его под навесом. Если есть возможность, технику устанавливают в помещении хозяйственного назначения.

Для сравнения, в погружных устройствах предусмотрена водяная система охлаждения. Прибор постоянно находится в воде, что обеспечивает постепенную отдачу тепла механизмом. В результате перегреваются погружные насосы реже. Поверхностные устройства не будут долго работать с загрязненной водой. Кроме того, чтобы прибор нормально функционировал, всасывающая магистраль должна быть вся заполнена водой. К минусам относят и шумовой эффект. Поверхностные насосы работают очень громко, поэтому лучше их располагать в закрытом помещении.

Критерии выбора поверхностного насоса ↑

При выборе в первую очередь учитывают задачу, которая будет стоять перед насосным оборудованием, и присутствие посторонних частиц в воде – этот параметр очень важен, ведь пренебрежение им может привести к быстрому выходу механизма из строя.

Второй важный параметр – напор. Для полива огорода это значение не критично, а вот для водоснабжения дома с накопительным резервуаром оно является ключевым. Правило простое: установка должна развивать давление, превышающие давление системы водоснабжения, иначе она ее попросту не заполнит. Напорный бак 3.5 атмосферы? Ищем поверхностный насос как минимум на 4 атмосферы.

Важно правильно определиться и с производительностью. Больше людей и точек разбора? Тогда и производительность нужна повыше

Планируете еще и садик поливать? Тогда даем себе отчет, что расход увеличится как минимум в полтора-два раза. А уж дальше от аппетитов и величины угодий зависит. Но это величины табличные и подобрать параметр не составит труда.

https://www.youtube.com/watch?v=THing9–VZI

Особенности конструкции

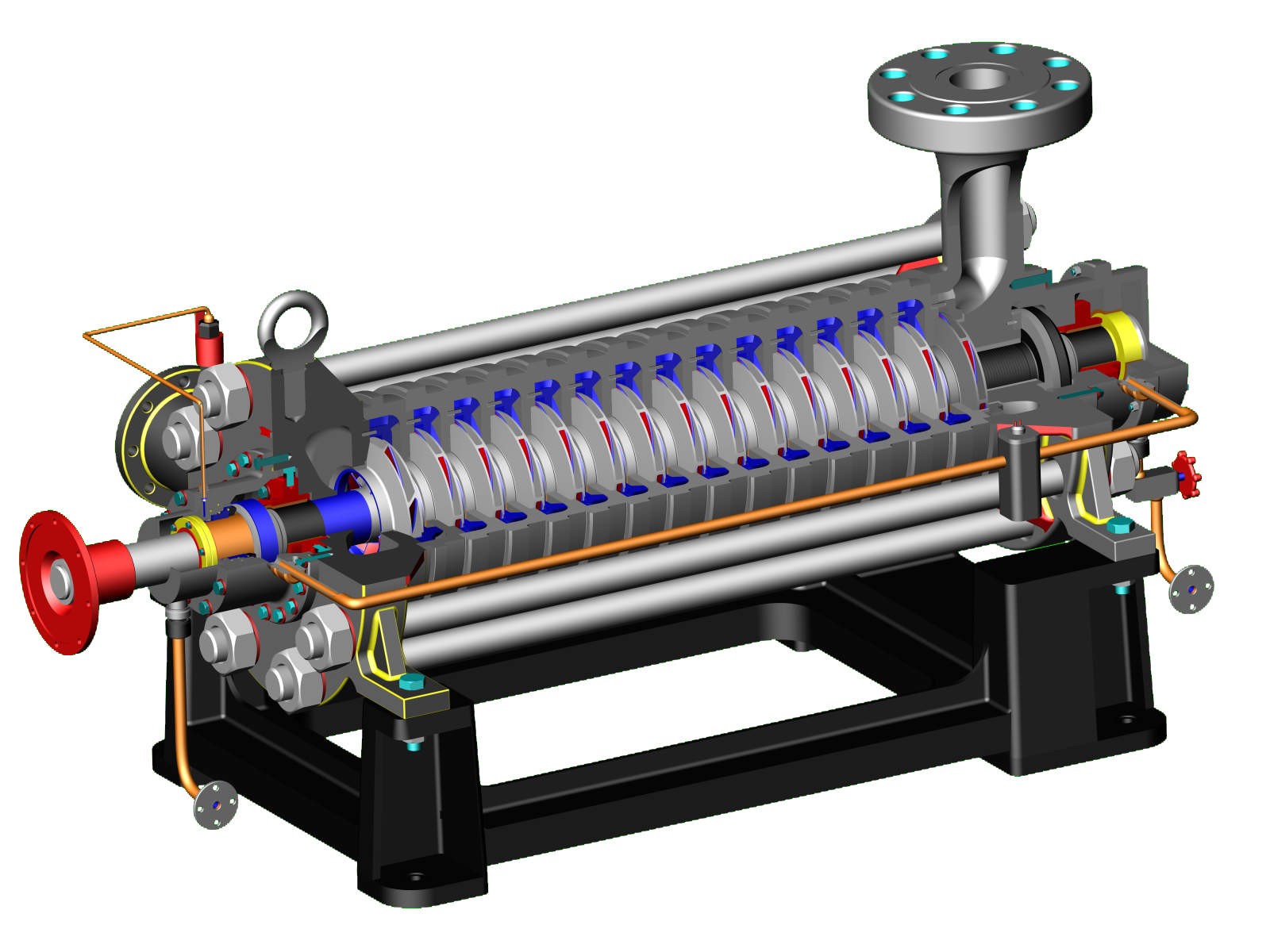

Одноступенчатое оборудование оснащено одним рабочим колесом, а у многоступенчатого насоса их предполагается от двух и больше. Что касается принципа действия – он идентичен, количество колес напрямую связано с производительностью агрегата. Таким образом, многоступенчатые насосы способны перекачивать больше воды за определенное время, а также отличаются увеличенным напором, то есть жидкость можно перекачивать на дальние расстояния, по сравнению с одноступенчатым насосом.

Многоступенчатые центробежные насосы также имеют разную конструкцию и бывают секционными или спиральными. Что касается секционного, жидкость он перекачивает последовательно, то есть из одного барабана в другой. Максимальный уровень производительности описываемого оборудования – 900 кубических метров воды в час с напором в 1900 метров.

Классификация

Данный тип оборудования принято разделять на два вида: вихревые и центробежные насосы. Они отличаются техническими характеристиками, предназначением и функциональными особенностями.

Вихревые

Этот вид обладает меньшей мощностью и способен работать лишь на незначительной глубине. Коэффициент полезного действия аппарата составляет всего 45%, он практически не используется для забора воды. Зачастую его используют в том случае, если напор воды недостаточен.

Он способен увеличить давление примерно в 4-7 раз.

К плюсам оборудования относится, прежде всего, простота конструкции, (а значит и легкость в уходе и обслуживании), а также сравнительно низкая стоимость (в отличие от других разновидностей подобной аппаратуры).

Но будьте внимательны при покупке насоса: если в вашей воде содержатся абразивные частицы, то такую технику приобретать просто нецелесообразно – ее использование в такой среде приведет к слишком быстрому изнашиванию и, в конечном счете, неисправности.

Центробежные

Данный вид поверхностных насосов придется как нельзя, кстати, если вам нужно более мощное и эффективное оборудование.

Такой насос обладает гораздо большим коэффициентом полезного действия и подходит для подачи воды из пруда или неглубокого колодца (приблизительно 10 м).

Кроме того, он более мощный, может работать не только с водой, но и с другими рабочими средами, чего не скажешь про вихревой насос. А еще самовсасывающий аппарат обладает такими преимуществами, как прочность деталей, надежность конструкции, более долгий срок эксплуатации.

Однако и стоимость его также отличается, причем довольно существенно. Это, пожалуй, единственное, в чем он уступает предыдущему виду.

Особенности выбора

При подборе насоса нужно учитывать такие параметры:

производительность;
мощность;
рабочая глубина;
напор;
производительность.

Поверхностные насосы прекрасно подходят для полива участков. Производительность – характеристика, которая показывает, какой объем воды прибор может перекачать за единицу времени. Этот показатель должен превышать максимальный расход воды в водопроводе. Можно отталкиваться от среднего показателя – 200 литров в сутки на 1 человека. В среднем необходимо 3-6 литров на 1 м2 в сутки.

Производительность насоса для бытовых нужд должны быть 1 м3 в час, а для хозяйственных нужд – 3 м3 в час. Мощность двигателя возрастает в зависимости от глубины подъема и напора устройства.

Под напором понимают высоту, на которую агрегат может поднимать воду. Такие характеристики зависят от давления насоса. Развиваемый напор – показатель, который указывает допустимую дальность передачи жидкости.

Необходимо учитывать протяженность труб системы орошения или водоснабжения. Учитывается также глубина подъема жидкости, данный показатель определяет возможность использования данного устройства. Следует замерить расстояние от поверхности зеркала воды до всасывающего патрубка. Внимательно изучите техническую инструкцию, учитывая самые важные моменты. Безопасность конструкции – немаловажный критерий.

Среди основных конструктивных особенностей: герметичность, легкость проведения монтажа, качественная сборка. Важный критерий – шумоизоляция, необходимо, чтобы приборы работали практически бесшумно. Это обеспечит комфортные условия проживания

Обязательно обращаем на это внимание. Легкость сервисного обслуживания обязательно учитывается, возникают определенные сложности с приобретением запасных частей и гарантийным ремонтом

Характеристики

Как уже говорилось, понятие поверхностный фекальный насос охватывает огромное количество решений с различными характеристиками и типами исполнения, особенно, что касается фекальных насосов для внутренней установки.

Для насосов, предназначенных для перекачки сточных вод из септиков, выгребных ям и т.д., основными характеристиками являются:

Производительность, м3/час (литр/мин);
Напор, м;
Температура жидкости;
Мощность двигателя;
Способ установки (горизонтальный/вертикальный);
Допустимый размер твердых частиц.

Напор указывается в метрах и определяет высоту, на которую насос способен поднять жидкость. Чтобы понять, какое значение необходимо для выбора конкретной модели, следует сложить высоту от дна резервуара до насоса и от насоса к точке сброса. К этому значению также добавляется десятая доля от протяженности горизонтального участка трубопровода, который тоже создает сопротивление току жидкости и примерно в 10 раз меньше, чем вертикальный подъем.

Фекальные насосы делятся на два типа:

Для работы с холодными стоками до +40оС.
Для работы с горячими стоками до +90оС.

Если требуется оборудовать фекальным насосом санузел с душем, посудомоечной машинкой, стиральной машинкой, то обязательно выбивается агрегат для горячих стоков.

Чтобы оценить требуемую производительность, следует подсчитать примерный расход воды и выбрать наибольшее значение. Ориентироваться можно по следующей таблице:

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5
Итого:	140	8,4

В данном случае следует выбрать насос с производительностью от 10 м3/час.

Сильные и слабые стороны центробежных агрегатов

Такое насосное оборудование, задействующее центробежную силу, сейчас пользуется немалым спросом. Причиной тому – различные эксплуатационные преимущества, которые мы выделим ниже:

так как вал вращения напрямую соединен с двигателем, насосное оборудование отличается компактностью и небольшой массой. В самой конструкции не предусматриваются передаточные механизмы;
надежное и долговечное устройство, которому не требуется регулярное техобслуживание;
так как рабочая среда подается максимально плавно, это гарантирует отсутствие гидроударов в системе;
для работы насоса может использоваться загрязненная жидкость, в составе которой присутствуют механические частицы. Обуславливается это тем, что конструкция устройства не предполагает наличие клапанов;
опять же, максимально простая конструкция насоса позволяет распространять его по доступной стоимости;
простая эксплуатация, с чем справится даже новичок.

Даже неподготовленному пользователю под силу разобраться в схеме многоступенчатого насоса. Эти приборы служат с той целью, чтобы перекачивать жидкость, но могут работать и с другими составами, главное, чтобы те не были химически агрессивными.

Имеются и отрицательные стороны, одна из которых – невысокий КПД, если активирован режим малой производительности. Подобная проблема становится критичной, если необходимо перекачать небольшой объем воды под высоким давлением.

Помимо этого, не получится быстро ввести насос в эксплуатацию, так как прежде чем начать перекачивать жидкость, в корпус устройства должна быть введена вода.

Если не обращать внимания на эти недостатки, то, если вам требуется действительно производительная работа – насосы центробежного характера считаются оптимальным оборудованием для выполнения этих целей.
